(完整版)铝合金压铸工艺

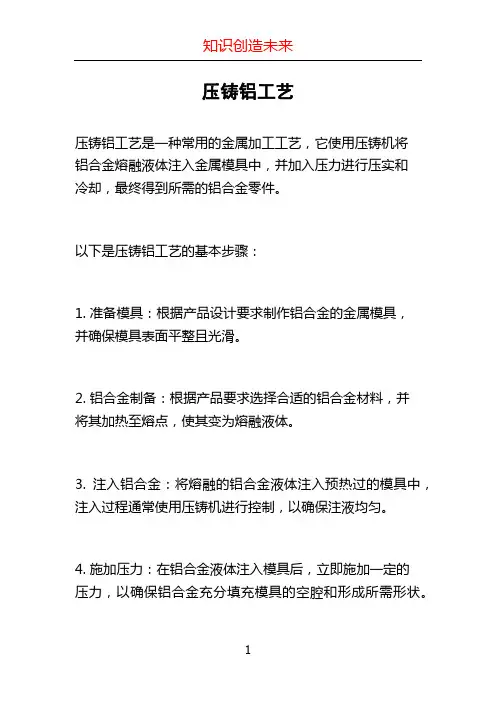

压铸铝工艺
压铸铝工艺
压铸铝工艺是一种常用的金属加工工艺，它使用压铸机将
铝合金熔融液体注入金属模具中，并加入压力进行压实和
冷却，最终得到所需的铝合金零件。
以下是压铸铝工艺的基本步骤：
1. 准备模具：根据产品设计要求制作铝合金的金属模具，
并确保模具表面平整且光滑。
2. 铝合金制备：根据产品要求选择合适的铝合金材料，并
将其加热至熔点，使其变为熔融液体。
3. 注入铝合金：将熔融的铝合金液体注入预热过的模具中，注入过程通常使用压铸机进行控制，以确保注液均匀。
4. 施加压力：在铝合金液体注入模具后，立即施加一定的
压力，以确保铝合金充分填充模具的空腔和形成所需形状。
5. 冷却和固化：在施加压力的同时，利用模具的冷却系统
冷却铝合金液体，使其快速凝固和固化。
6. 脱模：在冷却后，打开模具并取出固化的铝合金零件，
通常需要借助专用的脱模工具或脱模剂来辅助。
7. 表面处理：根据产品要求，对铝合金零件进行打磨、抛光、喷涂等表面处理，以达到所需的外观和质感。
压铸铝工艺具有高生产效率、制造精度高、产品表面平整
等优点，广泛应用于汽车、电子、通讯等领域的零件制造。
同时，压铸铝工艺还可以实现复杂形状和薄壁结构的铝合
金零件制造，提高了产品的设计自由度和功能性。
铝合金压铸工艺
铝合金压铸工艺简介铝合金压铸是一种常见的金属成形工艺，通常用于制造各种铝合金零件。
其原理是将熔融的铝合金注入到模具中，并在一定的压力下冷却和凝固，最终得到所需的铝合金零件。
本文将介绍铝合金压铸的工艺流程以及相关的工艺参数。
工艺流程铝合金压铸的工艺流程主要包括模具准备、铝合金液态处理、注液和凝固、零件脱模和表面处理等几个主要步骤。
下面将详细介绍每个步骤的内容。
1. 模具准备在铝合金压铸工艺中，模具是非常重要的一部分。
首先需要根据所需零件的形状和尺寸设计制作模具。
模具通常由两部分构成，一部分是固定模，另一部分是活动模。
固定模固定在压铸机上，而活动模则与固定模相连，在注液和凝固过程中参与零件的成形。
模具内部还需要加工一些通道和排气口，以便铝合金的顺利注入和冷却。
在使用模具之前，还需要对其进行表面处理，以确保零件的顺利脱模。
2. 铝合金液态处理铝合金压铸需要使用熔融的铝合金作为原料。
在铝合金的制备过程中，需要控制好温度和成分的配比。
通常采用电炉或燃气炉加热铝合金，直到其达到液态状态。
同时，在熔炼过程中还需要添加一些合适的轻质合金元素，以提高铝合金的流动性和强度。
3. 注液和凝固当铝合金达到液态后，可以开始注入模具中进行成型。
首先将模具合拢，并在一定的压力下将铝合金注入到模具的腔室中。
在注液的过程中，铝合金要通过模具内部的通道和排气口，以确保零件填充完全且没有气泡。
注液的时间和压力应根据零件的大小和形状进行调整。
当铝合金填充完毕后，需要保持一定的压力，直到零件完全凝固。
4. 零件脱模在铝合金凝固后，需要将零件从模具中取出，这个过程称为脱模。
脱模的方法有很多种，可以通过机械力或气动力来推动零件从模具中顺利脱离。
在脱模之前，需要注意保护零件的表面，以免在脱模过程中造成刮擦或其他损坏。
5. 表面处理铝合金压铸零件脱模后，通常还需要进行一些表面处理工艺，以提高零件的外观和性能。
常见的表面处理方法包括机械抛光、电镀、喷涂、阳极氧化等。
铝压铸工艺流程
铝压铸工艺流程铝压铸工艺是一种常见的金属铸造工艺，它通过将铝合金加热至液态，然后注入模具中进行压铸，最终得到所需的铝制品。
铝压铸工艺流程包括原料准备、模具设计、熔化铝合金、注射成型、冷却固化、脱模和后处理等多个环节，下面将逐一介绍。
首先，原料准备是铝压铸工艺流程的第一步。
在进行铝压铸之前，需要准备好所需的铝合金原料，通常是根据产品的要求进行配比，确保合金成分符合要求。
同时，还需要准备好其他辅助材料，如脱模剂、润滑剂等。
其次，模具设计是铝压铸工艺流程中至关重要的一环。
模具的设计质量直接影响着最终铝制品的质量和形状。
模具设计需要考虑产品的结构特点、浇口和排气系统的设置，以及冷却系统的设计等因素，确保铝液能够充分填充模腔并均匀冷却。
接下来，熔化铝合金是铝压铸工艺流程中的关键步骤。
将铝合金加热至一定温度使其液化，通常使用电炉或气炉进行熔炼。
在熔化的过程中，需要对合金进行搅拌和温度控制，确保合金成分均匀，避免气体和杂质的混入。
然后，注射成型是铝压铸工艺流程中的核心环节。
在熔化的铝合金被注入模具中后，需要施加一定的压力使其充分填充模腔，并确保产品的密实性。
注射成型的过程需要严格控制注射速度、压力和时间，以确保产品的成型质量。
冷却固化是铝压铸工艺流程中的下一个环节。
在注射成型后，铝制品需要在模具中进行一定时间的冷却固化，以确保产品结构的稳定性和硬度。
冷却固化的时间通常根据产品的尺寸和厚度来确定。
脱模是铝压铸工艺流程中的另一个重要步骤。
在冷却固化后，需要将铝制品从模具中取出，通常需要使用脱模剂和一定的脱模力，确保产品能够顺利脱模而不损坏。
最后，后处理是铝压铸工艺流程中的最后一环。
在脱模后，铝制品通常需要进行修磨、去毛刺、喷漆等后处理工序，以提高产品的表面质量和外观。
总的来说，铝压铸工艺流程包括原料准备、模具设计、熔化铝合金、注射成型、冷却固化、脱模和后处理等多个环节，每个环节都需要严格控制，以确保最终铝制品的质量和性能。
完整版)铝合金压铸工艺
完整版)铝合金压铸工艺的分类压铸合金根据其成分和特性的不同，可分为铝合金、镁合金、锌合金、铜合金等几类。
其中，铝合金压铸件应用最广，其次为锌合金压铸件。
铝合金压铸件具有轻质、强度高、耐腐蚀、导热性好等优点，广泛应用于汽车、航空航天、电子、机械等领域。
锌合金压铸件具有良好的流动性、耐磨损、耐腐蚀等特点，主要应用于家电、电子、汽车等领域。
2.2压铸合金的性能要求压铸合金的性能要求主要包括力学性能、物理性能、化学性能和表面质量。
力学性能包括抗拉强度、屈服强度、伸长率等；物理性能包括密度、导热系数等；化学性能包括耐腐蚀性、氧化性等；表面质量包括表面光洁度、气孔、夹杂物等。
2.3压铸合金的选择在选择压铸合金时，需要考虑其应用领域、要求的性能、成本等因素。
铝合金压铸件适用于要求轻质、高强度、耐腐蚀的领域，如汽车、航空航天、电子等。
锌合金压铸件适用于要求良好流动性、耐磨损、耐腐蚀的领域，如家电、电子、汽车等。
镁合金压铸件则适用于要求轻质、高强度、高刚性的领域，如航空航天、汽车等。
2.4压铸合金的加工工艺压铸合金的加工工艺包括模具设计、热处理、涂料配制、浇注压射、保压、开模、抽芯取件、表面质量检查、时效处理、清理整修、铸件浸渗喷丸处理等。
其中，模具设计和制造、热处理工艺、涂料配制对铝合金压铸件的寿命影响较大。
保压、时效处理、铸件浸渗喷丸处理等工艺则可提高压铸件的力学性能和表面质量。
压铸合金是压铸生产的重要元素之一。
要生产优质的压铸件，需要合理的零件构造、设计完善的压铸模和工艺性能优越的压铸机，还需要性能良好的合金。
压铸合金具有较高的强度，因此在选择压铸合金时，应考虑使用性能、工艺性能、使用场合、生产条件和经济性等多种因素。
2.12各类压铸铝合金Al-Si合金是目前应用最为广泛的压铸铝合金。
它具有结晶温度间隔小、合金中硅相有很大的凝固潜热和较大的比热容等特点，因此铸造性能较好，充型能力也较好，热裂、缩松倾向也都比较小。
压铸铝合金工艺流程
压铸铝合金工艺流程
《压铸铝合金工艺流程》
压铸铝合金是一种常见的金属铸造材料，具有优良的机械性能和耐腐蚀性能。
它广泛应用于汽车、航空航天、机械制造等领域。
压铸铝合金的工艺流程通常包括以下几个步骤。
首先是原材料的准备，包括铝合金锭、添加剂和熔炼炉。
铝合金锭是压铸铝合金的主要原料，它们通常是由工厂提供，具有一定的成分和机械性能要求。
添加剂用于调整合金的成分，以满足不同的性能要求。
熔炼炉是用来将原材料融化并混合的设备。
接下来是压铸模具的制备。
压铸模具是用来制造铝合金零件的关键工具，它的质量直接影响到最终产品的质量。
制备过程包括模具设计、模具制造和模具调试。
然后是熔炼和浇注。
在熔炼过程中，将原材料放入熔炼炉中加热直至融化。
然后将融化的铝合金通过浇注系统注入到压铸模具中，待冷却后即可取出成品。
最后是进行加工和表面处理。
成品经过去闪耳、去毛刺、修整等加工工序后，还需要进行表面处理，以提高其耐腐蚀性能和外观质量。
以上就是压铸铝合金工艺流程的主要步骤。
在实际操作中，各
个步骤都需要严格控制，以确保最终产品的质量。
同时，不断创新和改进工艺流程也是提高生产效率和产品质量的关键。
铝合金压铸原理及工艺
铝合金压铸原理及工艺【铝合金压铸原理及工艺】一、铝合金压铸的历史其实啊，铝合金压铸这门工艺可不是近几年才出现的新玩意儿。
早在 19 世纪初期，压铸技术就已经开始崭露头角了。
那时候，主要用于压铸一些简单的锌合金零件。
随着时间的推移，科技不断进步，到了 20 世纪中叶，铝合金压铸工艺逐渐成熟起来。
比如说，汽车工业的快速发展，就对零部件的生产提出了更高的要求，铝合金压铸凭借其出色的性能，在汽车制造中找到了用武之地。
从发动机部件到车身结构件，铝合金压铸制品的身影无处不在。
二、铝合金压铸的制作过程1. 模具设计与制造1.1 设计的重要性说白了就是，模具就像是一个容器，决定了最终压铸产品的形状和尺寸。
在设计模具时，工程师们得考虑好多因素，像是产品的结构复杂性、尺寸精度要求、脱模的便利性等等。
打个比方，要生产一个铝合金的手机外壳，模具就得设计得非常精细，每个孔位、每个弧度都得恰到好处，这样才能保证生产出来的外壳完美贴合手机内部的零部件，并且外观漂亮。
1.2 制造过程模具制造可是个技术活，一般会用到数控机床、电火花加工等先进设备。
先把一块钢材加工成大致的形状，然后再通过精细的打磨和抛光，让模具的表面变得光滑如镜。
这就好比是雕刻一件艺术品，需要工匠们有耐心、有技术，一点点地把模具雕琢出来。
2. 熔炼铝合金把铝合金原料放入熔炉中进行熔炼，这个过程就像是在煮一锅美味的汤。
要控制好温度、时间和熔炼剂的添加量，才能保证铝合金的成分均匀、纯净。
温度太高或者太低，都会影响铝合金的质量。
就像炒菜时火候掌握不好，菜就不好吃一样。
3. 压铸成型熔炼好的铝合金液被注入到模具中，通过压铸机施加高压，使其迅速填充模具型腔。
这个过程那叫一个快，眨眼之间，一个初步成型的铝合金零件就出来了。
想象一下，就像是用一个巨大的注射器，把液体快速推到一个模具里，填满每一个角落。
4. 脱模与后续处理压铸完成后，模具打开，零件被顶出脱模。
接下来，还需要进行一些后续处理，比如去毛刺、钻孔、攻丝等等，让零件更加完美。
铝压铸工艺流程
铝压铸工艺流程铝压铸工艺流程是指将铝合金熔化后，通过压力将熔融的铝合金注入到模具中，并经过冷却固化，最终得到铝合金零件的一种制造流程。
下面将详细介绍铝压铸工艺的主要步骤。
首先是设备准备，包括压铸机、模具、炉子等。
压铸机是将熔融的铝合金注入模具的主要设备，模具则是用来制造所需铝合金零件形状的工具。
炉子用于将铝合金加热至熔化温度。
第二步是材料准备。
选择合适的铝合金材料，根据零件的要求，确保材料的成分合适。
将铝合金材料放入炉子中，加热至熔化温度。
第三步是模具准备。
将模具放入压铸机中，调整好模具的位置和保护装置，确保安全操作。
同时，在模具中涂抹一层润滑剂，以防止铝合金在注射过程中粘附在模具上。
第四步是熔融铝合金注射。
当铝合金熔化至适当温度后，将炉子倾斜，使熔融的铝合金流入铸料室。
然后，通过压铸机的活塞，施加压力将熔融的铝合金注入到模具中。
注射过程中需要控制注入速度和压力，确保铝合金充满模具所有的腔体。
第五步是冷却固化。
当铝合金注射到模具中后，需要等待一段时间进行冷却。
冷却时间的长短取决于铝合金的厚度和形状。
在冷却过程中，铝合金逐渐固化，并且与模具表面接触。
最后一步是铝合金零件的取出。
当铝合金完全冷却固化后，打开压铸机，取出模具中的铝合金零件。
然后对铝合金零件进行修整，去除可能存在的毛刺或其他不完美的地方。
通过以上几个步骤，我们就可以完成铝压铸工艺流程，得到满足要求的铝合金零件。
铝压铸工艺具有成本低、生产效率高、加工精度高等特点，广泛应用于汽车、航空航天、电子电气等领域。
同时，铝压铸技术也在不断发展，为铝合金零件的制造提供更多可能性。
铝合金真空压铸技术
铝合金真空压铸技术铝合金真空压铸技术是一种高效、精密的铝合金铸造工艺，通过在真空环境中进行压铸，可以有效避免铸件表面氧化、气孔等缺陷，提高铸件的质量和性能。
以下是关于铝合金真空压铸技术的详细介绍，包括其工艺流程、优势、应用领域等方面。
一、铝合金真空压铸技术概述铝合金真空压铸技术是一种在真空环境下进行的高压铸造工艺。
其主要步骤包括：模具封闭，抽真空，充填铝液，施加高压，保压定型，冷却固化，开模取件。
整个过程在真空条件下进行，以确保铸件表面无气孔、氧化等缺陷，同时通过高压实现铝液的充分充填，提高铸件的密度和机械性能。
二、铝合金真空压铸技术的工艺流程模具设计和制造：根据产品的形状和尺寸，设计并制造合适的压铸模具，确保模具具有足够的强度和耐磨性。
模具封闭：将设计好的模具封闭，形成一个密封的腔室，以准备进行真空铸造。
真空抽气：在模腔封闭后，通过真空泵将模腔内的空气抽出，创造真空环境。
真空状态有助于减少铝液中气体的溶解，防止气孔的生成。
铝液充填：在真空状态下，将预热至一定温度的铝液注入模腔，确保铝液在模腔中均匀充填。
施加高压：在铝液充填后，施加高压，使铝液充分充填模腔，提高铸件的密度和机械性能。
保压定型：在高压作用下，保持一段时间，使铝液定型成型。
冷却固化：在定型后，通过冷却系统将模腔内的铝液迅速冷却，固化成为铝合金铸件。
开模取件：冷却固化后，打开模具，取出成型的铝合金铸件，进行后续的处理和加工。
三、铝合金真空压铸技术的优势减少氧化和气孔：在真空环境下进行铸造可以有效减少铸件表面的氧化，同时通过真空抽气减少气体的溶解，避免气孔的生成，提高铸件的表面质量。
提高密度和机械性能：高压充填和保压定型能够使铝液充分充填模腔，提高铝合金铸件的密度和机械性能。
精密铸造：铝合金真空压铸技术可以实现更精密的铸造，适用于复杂形状、高精度要求的铝合金零件生产。
高生产效率：由于真空压铸工艺的高压和高速度，可以实现较短的充填时间和较快的冷却速度，提高生产效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压铸产品基本工艺流程
压铸工艺是将压铸机、压铸模和合金三大要素有机地组合而加以综合运用的过程。
而压铸时金属按填充型腔的过程，是将压力、速度、温度以及时间等工艺因素得到统一的过程。
模具结构设计、热处理工艺、模具制造及模具装配对铝合金压铸模寿命的影响。
压铸工艺流程图示
1。
11压铸工艺原理
压铸工艺原理是利用高压将金属液高速压入一精密金属模具型腔内，金属液在压力作用下冷却凝固而形成铸件。
冷、热室压铸是压铸工艺的两种基本方式,其原理如图1—1所示。
冷室压铸中金属液由手工或自动浇注装置浇入压室内，然后压射冲头前进，将金属液压入型腔。
在热室压铸工艺中,压室垂直于坩埚内,金属液通过压室上的进料口自动流入压室。
压射冲头向下运动，推动金属液通过鹅颈管进入型腔。
金属液凝固后，压铸模具打开,取出铸件,完成一个压铸循环。
1.12压铸工艺的特点
优点
（1）可以制造形状复杂、轮廓清晰、薄壁深腔的金属零件。
压铸件的尺寸精度较高，表面粗糙度达Ra0。
8—3.2um，互换性好。
（2）材料利用率高。
由于压铸件的精度较高，只需经过少量机械加工即可装配使用，有的压铸件可直接装配使用。
生产效率高。
由于高速充型，充型时间短,金属业凝固迅速，压铸作业循环速度快。
方便使用镶嵌件。
（3）缺点
（1）由于高速填充，快速冷却，型腔中气体来不及排出,致使压铸件常有气孔及氧化夹杂物存在，从而降低了压铸件质量。
不能进行热处理。
（2）压铸机和压铸模费用昂贵,不适合小批量生产。
（3）压铸件尺寸受到限制。
压铸合金种类受到限制.主要用来压铸锌合金、铝合金、镁合金及铜合金。
1.13压铸工艺的应用范围
压铸生产效率高，能压铸形状复杂、尺寸精确、轮廓清晰、表面质量及强度、硬度都较高的压铸件，故应用较广，发展较快.目前，铝合金压铸件产量较多，其次为锌合金压铸件。
第二章压铸合金
2。
1 压铸合金
压铸合金是压铸生产的要素之一，要生产优良的压铸件,除了要有合理的零件构造、设计完善的压铸模和工艺性能优越的压铸机外，还需要有性能良好的合金。
压铸件的断面厚度取决于它承受的应力和合金材料本身的强度,具有较高强度是压铸合金的优点之一.选用压铸合金时，应充分考虑其使用性能、工艺性能、使用场合、生产条件和经济性等多种因素。
2.12 各类压铸铝合金
Al-Si 合金
由于Al-Si合金具有结晶温度间隔小、合金中硅相有很大的凝固潜热和较大的比热容、线收缩系数也比较小等特点，因此其铸造性能一般要比其他铝合金为好,其充型能力也较好，热裂、缩松倾向也都比较小。
Al-Si合金是目前应用最为广泛的压铸铝合金.
Al—Mg 合金
Al—Mg合金的性能特点是：室温力学性能好;抗腐蚀性强；铸造性能比较差，力学性能的波动和壁厚效应都较大;长期使用时，有因时效作用而使合金的塑性下降，甚至压铸件出现开裂的现象；Al—Zn 合金
Al—Zn合金压铸件经自然时效后，可获得较高的力学性能,当锌的质量分数大于10％时，强度显著提高。
第三章压铸件的结构设计
3.1 功能结构设计
压铸件功能结构设计是压铸件结构设计的核心，它确定了能实现压铸件使用功能所需的尺寸、壁厚和形状，并校核压铸件在静载荷或动载荷的使用过程中的形变、疲劳、磨损等的变化状态,以满足其使用的安全性。
设计压铸件的功能结构,不但要具有机械结构设计和机械加工等方面的素质和技术能力，也还需要有压铸合金、压铸成型工艺以及压铸模设计等诸多方面的综合基础知识,以使得所设计的功能结构，能够满足压铸件所规定的各项技术要求以及在使用期限内的功能及性能，并且是可
靠、安全和经济的。
第四章压铸工艺
4.1压力
压力是压铸工艺的基本特征，金属液的充型流动和压实都是在压力的作用下完成的.压力分为动态压射力和增压压射力。
动态压射力的作用是克服各种阻力，保证充型时金属液达到一定速度.增压压射力的作用是在充型结束后对压铸件进行压实，提高压铸件的致密度，使压铸件轮廓清晰。
压射力通过压射冲头对金属液施加压力。
4.11胀模力
压铸过程中，在比压的作用下，金属液填充型腔时，给型腔壁和分型面一定的压力，称为胀模力.在压铸过程中的最后阶段即增压比压通过金属液传给压铸模时，胀型力最大，是为压铸件初选压铸机型号及支承板进行强度和刚度校核的重要参数。
4.2速度压铸过程中，速度受压力的直接影响，又与压力共同对内部质量、表面轮廓清晰度
等起着重要作用。
速度有压射速度和内浇口速度两种形式.
4.21压射速度压射速度又称冲头速度，它是压室内的压射冲头推动金属液的移动速度，也就
是压射冲头的速度。
压射过程中压射速度是变化的，它可分成低速和高速两个阶段，通过压铸机的速度调节阀可进行无级调速。
内浇口速度
内浇口速度是金属液通过内浇口进入型腔的线速度。
较高的内浇口速度,即使采用较低的比压也能将金属液在凝固之前迅速填充型腔，获得轮廓清晰、表面光洁的压铸件，并提高金属液的动压力。
内浇口速度过高时也会带来一系列问题,主要是容易包卷气体形成气泡；金属液呈雾状进入型腔，粘附于型腔壁与后来的金属液不能熔合而形成表面缺陷和氧化夹杂，加速压铸模的磨损等.。
