电力调度自动化中可视化技术研究 杨杰
可视化技术在电力调度自动化主站系统中的应用研究
可视化技术在电力调度自动化主站系统中的应用研究摘要：电力资源是国家的重要能源之一，对国民经济、居民生活的发展有重要意义。
近年来国家大力建设电力工程，中国电网的规模和发电量位居世界前列，电网自动化水平不断提高，然而电力调度自动化的发展进一步增加了电力系统信息处理的难度，也阻碍了电力调度自动化进一步发展。
可视化技术应用在电力调度系统中，能够将电力系统的数据信息、文本信息转化为直观的图像，提高调度系统处理信息的能力和效率。
本文主要分析了电力调度自动化系统主站中可视化技术的应用。
关键词：电力调度自动化；可视化技术；主站系统电力调度自动化提供高了电力调度工作的运行效率，减少了电力调度人员的工作量，减低企业生产成本。
但是电力调度自动化系统在运行过程中会产生大量的数据，随着电网规模不断扩大，产生的数据信息也越来越多，传统的数据处理方式已经无法适应电力调度自动化发展需求，电网在运行过程中，如果出现故障，系统会将各种信息传输到调度主站系统中，电力调度人员无法快速识别错误信息，可能发布错误的指令，从而导致电力故障的发生。
而可视化技术能够简化数据信息的表达方式，将数据信息转化为直观的图形，调度人员接受到图文信息以后，根据工作经验很快就能做出判断分析，并发布正确的调度指令。
1可视化技术概述可视化技术就是利用计算机图形技术，将文字数据信息自动生成直观的图形。
可视化技术能够实现各项数据信息的交叉处理。
21世纪是知识信息爆炸的年代，每天会产生海量的数据信息，因此需要处理的数据信息也越来越多，传统的数据处理方式不仅过程繁琐，而且很容易造成数据信息的丢失。
将可视化技术应用在电力调度自动化主站系统中：首先，能够将文本数据信息转化为图形数据信息，将电力运行的各项数据信息以图形的方式呈现在电力调度员面前，从而让调度人员更快掌握数据信息的规律和特点，从而做出准确的分析和判断，发布正确的调度指令；其次，传统的数据处理室将自动化数据通过计算将结果呈现在电力调度人员的面前，而可视化技术计算能将计算过程呈现在电力调度人员的面前，方便工作人员进行观察，在计算的过程中，如果电力调度人员发现错误信息，还可以对其进行修改，引导正确的计算结果；最后，通过可视化技术能够提高数据处理的效率和质量，从而有利于电力工人对数据信息的及时处理，保证电力系统正常和可靠运行。
可视化技术在电力调度自动化系统中的运用研究
可视化技术在电力调度自动化系统中的运用研究随着经济建设和现代技术的不断发展，极大地推动了电力系统功能的增强，面对海量化、多样化的存储信息，技术应用应更便捷、更高效、更安全，尤其针对故障信息、警报信息以及状态信息等，操作人员利用相关工具能够对故障位置进行快速精确定位，并对故障情况进行及时了解，第一时间采取应对的解决措施进行处理。
其中可视化技术作为基于计算机图形学的新兴技术，在电力调度自动化系统中得到广泛应用，使电力调度效率有效提升。
本文就可视化技术的内涵以及实际应用进行分析和探讨。
标签：可视化技术;电力调度自动化系统;运用一、可视化技术概述可视化技术作为综合性技术，包括了信息采集技术、图像处理技术、计算机技术、自动化控制技术等，具有具体性、直观性强，以及内容易懂的特点。
可视化技术经过不断的发展和实践摸索已日趋成熟，在各行业领域中发挥着重要作用[1]。
随着市场及生产信息不断海量增长，通过可视化技术的运用，能够使各种繁杂数据信息向简单易懂的可视化信息转变，并直观地将不同信息之间的联系利用视觉表征的方式进行呈现，同时使群体知识创新和传播得以实现。
在电力企业中可视化技术得到不断推广和应用，其能够对电网相关信息进行准确解读，为电力调度工作提供有力支持，使电力调度工作的安全性、合理性有效提升。
另外需要对可视化技术的使用方法和技术应用体系进行健全和完善，使其支撑和辅助作用得最大化发挥，从而使电力调度工作质量和效率进一步提高。
二、可视化技术的应用（一）二维反时限曲线可视化技术在电力调度自动化系统中应用，主要通过二维可视化技术中的二维反时限曲线，实时监视电力调度自动化系统运行状况[2]。
变压器在调度系统工作过程中极可能会因瞬间电量过载而超出反时限曲线范围，对电力调度系统正常运行，甚至是整个电力系统的工作状态造成严重影响。
因此在实际运行前，需要对中反时限曲线和主变实时状态之间的对比进行设定，计算和动态监督过载量大小和过载的时间，防止变压器出现过载现象，确保电力调度自动化系统的正常运行。

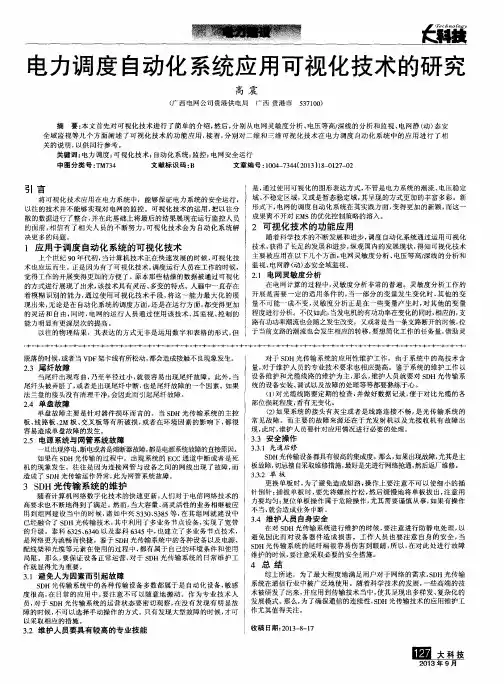

电力调度自动化系统应用可视化技术的研究
２ ． １ 电网灵敏 度分析
在 电网计算的过程中， 灵敏度分析非常 的普遍 。灵 敏度 分析 工作的 开展是需要 一定的适用条件 的， 当一部分 的变 量发生变化 时， 其他 的变 量不可能一 成不变 ， 灵敏度 分析正是在一些变 量产生时 ， 对 其他 的变 量 程度进行分析。不仅如此， 当发电机的有功功率在变化 的同时， 相应的， 支 路有功功率潮流也会随之发生改变 ，又或者是当一条支路断开 的时候， 位 于当前支路的潮流也会发生相应的转移 ， 要想简化工作的任 务量， 借助灵
２ ． ４ 单 盘 故 障
单盘故障主要 是针 对器件损坏而言 的。当 Ｓ Ｄ Ｈ光传输 系统的主控 板、 线 路板 、 ２ Ｍ板 、 交叉板等 有所破损 ， 或 者在环境 因素的影响下 ， 都很 容易造成单盘故障的发生 。
对于Ｓ Ｄ Ｈ光传输系统 的应用性 维护工作 ，由于 系统中的高技术含 量， 对于维 护人 员的专 业技术要求也相应提高 。鉴于系统 的维护工作 以 设备 维护和光缆线路的维护为主 ， 那么 ， 维护人 员就 要对 Ｓ Ｄ Ｈ光传输系 统的设备安装 、 调试 以及故障的处理等等都要 熟练于心 。 （ １ ） 对光缆线路要定期 的检 查， 并做 好数据 记录， 便于对 比光缆的各 部位损耗程度 ， 看有无变化。 （ ２ ） 如 果系统的接头有灰 尘或 者是线路连 接不畅 ， 是光传输 系统的 常见 故障。而主要 的故障来源还在于 光发射机 以及 光接 收机有 故障 出 现， 此时 ， 维护人员要针对应用情 况进行 必要 的处理 。
一
３ － ３ 安 全 操 作
３ ． ３ ． １先通后修 Ｓ ＤＨ光传输设备都具有很高的集成度 。 那么， 如果出现故障， 尤其是主 板故障， 切忌擅 自采取维修措施， 最好是先进行网络抢通， 然后返厂维修 。 ３ ． ３ ． ２ 单 板 更换单板 时， 为 了避免造成 短路 ， 操作上 要注意不可 以使细 小的插
电力调度自动化中可视化技术研究
电力调度自动化中可视化技术研究近年来，随着电力系统规模的不断扩大和复杂性的增加，电力调度自动化系统的重要性逐渐得到了人们的认识和重视。
在电力调度自动化系统中，可视化技术可以很好地满足用户的需求，确保运营人员对电力系统的实时监控、数据分析和决策支持，以及管理人员的决策评估等各项工作。
鉴于此，本文探讨了电力调度自动化中可视化技术的研究现状和发展趋势。
1. 可视化技术在电力系统大数据分析中的应用在电力系统的运营过程中，必须时刻对各个分区的电力系统进行实时监测，以便及时掌握电力系统的运行状态和发现问题。
可视化技术可以通过实时监测电力系统数据并对其进行可视化处理，帮助运营人员迅速发现系统异常状态，从而更快速地做出正确的决策。
在电力市场交易中，可视化技术被广泛应用。
它可以为电力市场的各个主体提供直观的决策分析和交易决策支持，及时把握市场变化的趋势和方向，优化市场交易的效益。
电力系统运维管理需要对各个设备的运行状态实时监测，并能够及时排除故障。
可视化技术可以将电力系统的数据和运行状态进行直观可视化展示，帮助运维管理人员了解电力设备的运行状况，并快速定位设备故障，以迅速修复。
1. 多模态可视化技术传统的可视化技术主要依赖二维图形、三维数据可视化和虚拟现实技术。
未来，多模态可视化技术将成为电力调度自动化的重要发展方向。
这种技术可以将各种不同数据类型集成到一个可视化平台上，形成更加直观、生动、立体的数据展示效果。
未来，电力调度自动化系统中的可视化技术将向智能化方向发展。
例如，人工智能技术可以通过分析多元数据，发现潜在问题和可能的危机，并作出更加科学合理的决策，提高电力调度自动化系统的效率和精度。
3. 虚拟现实技术虚拟现实技术在电力调度自动化系统中也有广泛的应用前景。
通过虚拟现实技术，运营人员可以更加真实地模拟电力系统的运行情况，发现潜在的问题和危险，并做出全面、迅速、准确的决策。
三、结论随着电力调度自动化领域的一系列技术的不断革新，可视化技术将发挥越来越重要的作用。

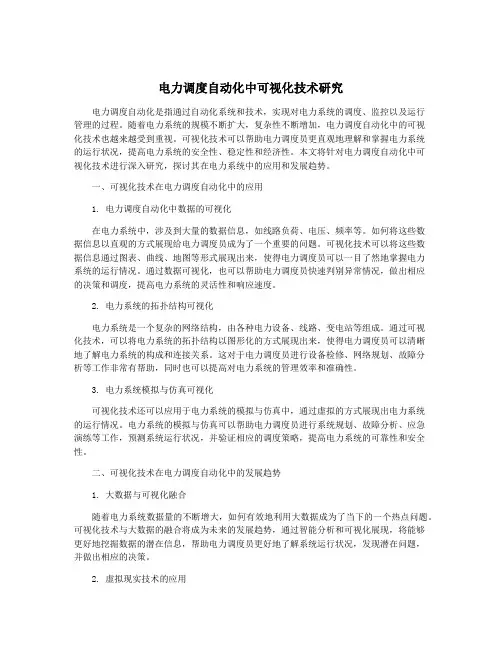

电力调度自动化中可视化技术研究
电力调度自动化中可视化技术研究电力调度自动化是指通过自动化系统和技术，实现对电力系统的调度、监控以及运行管理的过程。
随着电力系统的规模不断扩大，复杂性不断增加，电力调度自动化中的可视化技术也越来越受到重视。
可视化技术可以帮助电力调度员更直观地理解和掌握电力系统的运行状况，提高电力系统的安全性、稳定性和经济性。
本文将针对电力调度自动化中可视化技术进行深入研究，探讨其在电力系统中的应用和发展趋势。
一、可视化技术在电力调度自动化中的应用1. 电力调度自动化中数据的可视化在电力系统中，涉及到大量的数据信息，如线路负荷、电压、频率等。
如何将这些数据信息以直观的方式展现给电力调度员成为了一个重要的问题。
可视化技术可以将这些数据信息通过图表、曲线、地图等形式展现出来，使得电力调度员可以一目了然地掌握电力系统的运行情况。
通过数据可视化，也可以帮助电力调度员快速判别异常情况，做出相应的决策和调度，提高电力系统的灵活性和响应速度。
2. 电力系统的拓扑结构可视化电力系统是一个复杂的网络结构，由各种电力设备、线路、变电站等组成。
通过可视化技术，可以将电力系统的拓扑结构以图形化的方式展现出来，使得电力调度员可以清晰地了解电力系统的构成和连接关系。
这对于电力调度员进行设备检修、网络规划、故障分析等工作非常有帮助，同时也可以提高对电力系统的管理效率和准确性。
3. 电力系统模拟与仿真可视化可视化技术还可以应用于电力系统的模拟与仿真中，通过虚拟的方式展现出电力系统的运行情况。
电力系统的模拟与仿真可以帮助电力调度员进行系统规划、故障分析、应急演练等工作，预测系统运行状况，并验证相应的调度策略，提高电力系统的可靠性和安全性。
二、可视化技术在电力调度自动化中的发展趋势1. 大数据与可视化融合随着电力系统数据量的不断增大，如何有效地利用大数据成为了当下的一个热点问题。
可视化技术与大数据的融合将成为未来的发展趋势，通过智能分析和可视化展现，将能够更好地挖掘数据的潜在信息，帮助电力调度员更好地了解系统运行状况，发现潜在问题，并做出相应的决策。
电网调度自动化可视化技术研究
电网调度自动化可视化技术研究摘要:本文采用可视化技术,为调度员提供更加形象和直观的可视化图形,将电网运行枯燥的数据用灵活的、实物化的、动态的方式,借助计算机图形显示技术进行显示,使系统运行人员可以直接得到揭示电网运行趋势和本质的高层次信息,可以及时洞察已存在的异常和潜在的事故隐患,加强对电网宏观信息的把握。
关键词:可视化1 引言随着“西电东送,全国联网”战略计划的实施,电网规模越来越大,数据越来越多。
海量数据存储于数据中心,SCADA、EMS系统提供的是大量详细、批量的电网实时信息,对电网的实时行为进行详细的描述。
而传统EMS中的表格,图形表达方式只注重对系统局部信息的描述,无法对系统整体运行状态总体趋势及变化区域进行展示,不能满足调度员对电网的可阅性、提示性和概括性要求。
随着可视化技术的迅速发展与成熟,一些国际上领先的电力企业已经开始尝试利用可视化技术帮助企业提升自身的运营效率和管理水平[1]。
从目前的研究进展来看,国外在输配电网的三维展示和虚拟现实漫游管理方面的研究已取得一定成果[2-5],国内已开展了电网三维显示方面的研究[6],但还暂时无法延伸到整个城市电网的管理。
构建在SCADA/EMS基础之上的电力系统高层分析为电力调度提供了强大的技术支持[7]。
除了如何绘制关注对象的可视属性以外,更重要的问题是如何把这些非空间抽象信息映射为有效的可视化形式[4],充分利用电网软件的分析计算结果,揭示电网的安全运行状况和设备的运行状态,适用于电网运行的各类应用系统,为电力调度、运行、控制、分析等人员提供直观高效的手段,更方便、更直观地了解当前系统的运行状态,以便其采取的运行控制措施更有效、更有针对性,从而极大地提高生产效率、提高电力系统的稳定性。
2 可视化技术的发展可视化技术是指将抽象的事物或过程变成图形图像的表示方法。
“可视化”一词,来源于英文的“visualization”,也可译为“图示化”。
刍议电力调度自动化主站系统中可视化技术的应用
综上所述，伴随国民经济发展水平不断提升，对于电力资源的需求量不断增大，必须切实保障电网运行安全，加强电网调度工作。可视化技术在电力调度自动化主站系统中的应用能够将数据转换为更为直观的图像、图表，便于数据的分析与数理，切实提升电力调度的质量与效率。
刍议电力调度自动化主站系统中可视化技术的应用
摘要：城市现代化建设在不断加快，人们对生活质量也提出了更高的要求，为了更好的满足人们的用电需要，保证人们用电的安全性，电力企业的工作人员在电力调度系统中应用了可视化技术，有效提高工作的效率，而且也可以保证电力系统更加稳定的运行。本文对电力调度自动化主站系统中可视化技术的应用情况进行了探讨，希望对相关工作者提供一定帮助。
1.3可视化技主要术功能
一是将系统运行数据转换为可以看得见的图片或者图形的形式，将数据以一种可以从直观上快速、有效分析的形式呈现出来，促进操作人员更好的掌握系统运行规律；二是可视化技术能够将系统运行状态通过相关的计算方法进行全过程展示，可针对其中的错误参数进行及时修改，以保证数据正确，运行正常；三是可视化技术与科学算法相结合，提高了数据处理的效率与质量，以达到准确数据运用的效果，可根据数据显示对其中存在的故障进行原因分析，为作出有效的故障解决方案提供已知信息，实现可针对性的问题研究与解决。
2.1.1二维可视化技术的应用
首先，单品图法。单品图法在二维可视化技术中的应用主要包括：第一，有效的找出单品图法下的最大数据，并对最大数据所在的矩形区域进行颜色的填充，以此来有效的标注出最大数据所在的位置。第二，根据电力系统的实际运行情况，在相应的矩形区域内绘制一定的内切圆，进而用规定的颜色对其进行填充。第三，根据系统运行过程中的实际情况以及最大数据，来有效的确定扇形区域。第四，根据电力系统实际的运行情况，选择规定的颜色对扇形区域进行填充，进而就能有效的将相关的数据信息直观的呈现出来。
对智能电网调度可视化及其自动化的研究
对智能电网调度可视化及其自动化的研究发表时间：2018-07-05T16:00:17.100Z 来源：《电力设备》2018年第9期作者：梁鸿宾[导读] 摘要：本文对智能电网调度可视化及其自动化问题进行了研究，文章从阐述我国电网调度自动化系统的四代发展史入手，进一步介绍了电网调度智能化及自动化的主要构架和智能电网调度自动化系统内容，最后分析了电力调度可视化要点。
（百色电力有限责任公司广西百色市 533000）摘要：本文对智能电网调度可视化及其自动化问题进行了研究，文章从阐述我国电网调度自动化系统的四代发展史入手，进一步介绍了电网调度智能化及自动化的主要构架和智能电网调度自动化系统内容，最后分析了电力调度可视化要点。
关键词：智能电网调度；可视化；自动化；发展史；主要构架；系统内容；要点前言随着社会的发展，家庭和企业的日常运行都离不开电力资源的供应和使用，电网也成为社会中不可缺少的基础设施，为了做好电网的管理，就需要借助先进的技术，提升电网调度智能化及自动化的水平。
1我国电网调度自动化系统的四代发展史我国电网调度自动化系统的发展已有四代发展史，（1）第一代为20世纪70年代以专用计算机以及专用的操作系统scada为基础；（2）第二代为20世纪80年代以通用计算机的EMS系统为基础；（3）第三代为20世纪90年代以risc/unix的开放式以及分布式ems/dms系统为基础；（4）第四代为采用因特网、JAVA、面向对象等技术，目前电网调度自动化系统已经达到了比较高的发展水平，如下图所示。
图一：电网调度自动化系统结构2 电网调度智能化及自动化的主要构架 2.1 高级配电运行（ADO）这项技术更多的是运用在实时电网运行监控工作领域，工作人员需要对电网的运作状态做出科学的预测，增强电网系统的自我防御及复原能力，增强其安全性能，最终起到保证电网高效率稳定运转，给予分布的能源必要的支持，促进储存能源充放电的入网管理以及电网市场的交易，进而实现供需平衡的双向服务状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力调度自动化中可视化技术研究杨杰
摘要：电力系统不断壮大之下存储的信息越来越海量化，警报信息和故障信息
铺天盖地而来，电力工作人员的职责就是能够有效分析电力系统中的各项数据。
而要分析这些数据，势必会浪费大量的时间，时间紧迫下很容易捕捉不到信息的
关键。
而可视化刚好可以弥补这一缺陷，可以将信息以图形化的形式展现出来，
让信息更加直观。
关键词：电力调度；自动化；可视化技术
1 可视化技术相关概述
1.1 可视化技术
在实际的电力自动化系统当中应用可视化技术，主要是为了对电力系统中庞
大的信息进行更好形态的展示，在对这些数据信息以及系统属性进行算法和技术
处理之后，能够将其转化为图片和图形的形式给相关操作人员观看，从而使操作
人员可以更加准确更加清晰地对电力系统状况或是电力系统在运行中产生的问题
进行处理，使其针对电力系统的运行提出更好地控制措施。
这种技术的主要作用
有以下几点：（1）首先就是上文中所说的数据向图像的转换，使操作人员更好
地了解系统运行规律；（2）其次是整个可视化技术的实际运行都可以被操作人
员看到，操作人员能够对其运行过程进行控制，包括参数的调整等，通过这种形
式使可视化技术的结果更加准确；（3）最后就是可视化技术的使用使整个电力
系统的数据处理更加高效、更加准确，在这种有准确数据为工作基础的前提下，
操作人员在对系统故障进行处理的时候就更加简单。
1.2 可视化技术的发展
在当前这个以科学技术为主导的时代下，无论是在社会的发展中还是人们的
日常生活中都可以看到信息化的渗透，而电力企业和电力系统当中更是如此，信
息在其中呈现爆炸增长的趋势，在很多时候甚至难以被处理。
甚至在信息社会的
前期因为信息处理手段的不健全，导致实际的信息处理效果非常不明显，高达90%的信息都处于被浪费的状态，这种现象不仅阻碍了相关企业的进步，而且在很大
程度上拖累了社会的发展。
可视化技术作为新型的技术处理手段之一，对这种状
况进行了有效的解决，这种高效处理信息数据的手段很快得到了电力企业的广泛
应用，在此应用基础之上电力系统的运行效率得到了快速的提升。
2 电力调度自动化的可视化技术现状
科学技术突飞猛进的状态之下，人们的生活质量发生了翻天覆地的变化，电
力系统方面的发展也非常显著。
当今的电力系统中各种先进技术的运用屡见不鲜，如控制技术、计算机技术及电子技术已经逐渐应用到电力系统中。
电力系统相当
于一个机器，要想保证机器的正常运行，各个零件之间必须协调配合。
这时，调
度工作就发挥着非常重要的作用。
电力系统调度工作就是为了保证电力系统这个
大机器能够正常运行，各个零部件能够相互配合，在融会贯通中发挥出自己的作用，从而保证电力系统能够正常运行。
要想将电力调度工作做好，电力调度员就
需要将区域内部电网的网架结构进行了解，对具体变电站也要进行相应的了解，
对其接线方式和运行负荷状况进行检查，保证系统的正常运行。
3 电力调度自动化系统中可视化技术的应用
3.1 二维可视化技术的应用
3.1.1 二维反时限曲线
可视化技术使用在电力调度自动化系统中，最重要的是使用二维的可视化技
术中的二维反时限曲线，实时的检测电力系统中电力调动在自动化中运行的状况，一般情况其变压器会在电力调动系统工作中时候出现瞬间电量过载的状况，如果
变压器出现了电量瞬间过载的状况则会超出反时限曲线范围，从而直接性的对电
力调度系统的运行长生比较严重的影响，比较严重的状况下会影响到整个电力系统。
因此，有必要在工作中预设反时限曲线与主要变化实时状态之间的对比度，
可以动态计算和监督主编的超载能力和超载时间，有效避免超载现象变压器，从
而影响电力调度自动化系统的正常运行。
3.1.2 单变量饼图的应用
线路和变压器的负载在电力调度系统中占据着比较重要的部分，可以通过单
变量的图饼来对其参数进行表示，在图饼上可以利用面积和颜色来对线路和变压
器的负载参数的大小进行表达，这样的表达方式可以清晰的反应出线路和变压器
的参数，方便工作人员查阅分析。
跟普通的图饼相比较，单图饼可以用来表示一
些特定的数据的走势和变化，没办法对多个数据的所占据的比例进行展。
在画单
图饼的过程中需要合理的对阈值进行设置，设置好变量的最大范围，以便于能够
更好的展示出其数据的变化趋势和图饼上的颜色变化趋势，方便工作人员的充分
理解。
其在操作上的流程分为：先设置好图饼上的最大数值，其次选择填充背景
颜色，由越限与否得出当前单饼图位置区域；颜色填充的过程中要根据之前已经
设定好了的颜色进行，由最大值设定和当前值确定圆形大小和所处位置；由越限
与否决定颜色之后绘制扇形。
3.1.3 等值线法
该方法是电力调度自动化系统中常用的可视化技术，也是更重要的一种方式是，基于轮廓图形模式实现数字化数据的转换，目前采用网格绘制方法的方法，
常采用四边形网格，目前在此方法的基础上引入了三角网格法，该方法可以实现
充分利用等值点，并能够有效跟踪，实现可视化技术的优势。
然而，在实践中，
该方法相对复杂，并且过度操作将降低该方法的准确性。
因此，通常采用网格图
法通过相对简单的绘制过程来降低难度并提高精度。
3.1.4 动态潮流法
使用沿线流动的三角形来显示系统的潮流，如图1所示。
三角箭头的方向代
表潮流的方向，大小和流速代表负载的大小，负载越大，三角形越大，流速越快。
相同的功率流线可以与两个量相关联。
在电力调度自动化系统中，经常涉及系统
功率流。
通常，功率流和流速的流速用于表示负载大小。
如果三角形很大，则流
速很快。
在通过可视化技术进行三角测量三角形的过程中，虚线应分成几个小部
分并分别处理。
同时，通过设置步长参数有效地控制三角形的流速。
如果步长较大，则流速更快。
定时器中动态帧步的绘制步骤是：绘制背景图；三角形的具体
尺寸通过参考相关值来确定。
填充三角形的颜色由禁止数据确定。
流量步长根据
数值定义。
三角形的方向和数量由步长和线长确定。
图1 动态潮流图
3.2 三维可视化技术的应用
3.2.1 单棒图
在电力调度自动化系统运行时，合理的使用单棒图，变压器，电容器无功备
用的情况可以在单棒图上合理的表示出来。
通常状况下，需要一个主棒以及一个
对比棒一起组合起来的，在主棒上表示出来的数据都是实际运行中的数据，对比
棒中中最主要是对最大值的数据进行显示，其数据的显示也以根据是否需要来进
行显示。
在使用单棒图的过程中也要对颜色和数值进行设定。
3.2.2 三维旋转方式
随着可视化技术的发展，2D模式无法满足现在的需求。
因此，将原始的2D 模式变换为3D模式，如图2所示，能够从多个角度观察图形。
随着可视化技术的发展，电力图逐渐从二维图变换成三维图像，三维图像，反映了电力调度的实际情况，显示信息的准确性和全面反映性有了很大的提高，员工从很多角度观察电力系统运行的状况，并进行有效的分析。
关于图形的三维旋转，它是用三维图形的旋转和旋转的几何原理，并且依赖于电脑图形学的知识。
值得关注的是，在3D图形的几何变化过程中，需要根据坐标原点和坐标轴来进行改变转换。
给我们的电力调度的相关操作人员提供准确的数据信息。
图2 经过三维旋转的图形
结束语：
总而言之，在现阶段可视化技术对于电力调度自动化而言有着举足轻重的作用，在进行实际的调度工作以及故障处理等工作时，需要用可视化技术来提供更为准确和直观的数据，从而保证电力系统运行的安全性和高效性。
参考文献：
[1]刘璐. 任坤龙. 聂文昭. 可视化技术在电力调度自动化主站系统中的应用[J].科技创新与应用，2015（29）：254-256.
[2]冯平. 可视化技术在电力调度自动化系统中的应用分析[J].机电信息，2014（30）：188-190.。
