坝体帷幕灌浆施工方案
帷幕灌浆施工方案

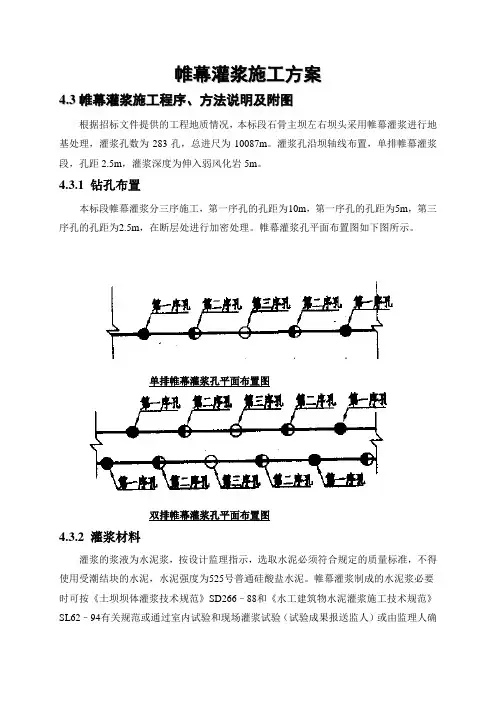

帷幕灌浆施工方案4.3帷幕灌浆施工程序、方法说明及附图根据招标文件提供的工程地质情况，本标段石骨主坝左右坝头采用帷幕灌浆进行地基处理，灌浆孔数为283孔，总进尺为10087m。
灌浆孔沿坝轴线布置，单排帷幕灌浆段，孔距2.5m，灌浆深度为伸入弱风化岩5m。
4.3.1 钻孔布置本标段帷幕灌浆分三序施工，第一序孔的孔距为10m，第一序孔的孔距为5m，第三序孔的孔距为2.5m，在断层处进行加密处理。
帷幕灌浆孔平面布置图如下图所示。
单排帷幕灌浆孔平面布置图双排帷幕灌浆孔平面布置图4.3.2 灌浆材料灌浆的浆液为水泥浆，按设计监理指示，选取水泥必须符合规定的质量标准，不得使用受潮结块的水泥，水泥强度为525号普通硅酸盐水泥。
帷幕灌浆制成的水泥浆必要时可按《土坝坝体灌浆技术规范》SD266–88和《水工建筑物水泥灌浆施工技术规范》SL62–94有关规范或通过室内试验和现场灌浆试验（试验成果报送监人）或由监理人确定掺加外加剂、掺和料和化学材料等，浆液必须按设计的要求过筛处理后方可进行灌浆。
4.3.3 灌浆试验按《土坝坝体灌浆技术规范》SD266–88、《水工建筑物水泥灌浆施工技术规范》SL62–94、《混凝土拌和用水标准》JGJ63–89、《水工混凝土外加剂技术规程》DL/T5100-1999和设计要求对不同掺合料和不同外加剂的浆液进行灌浆试验，以核定各灌浆参数，对于试验的成果要报送监理。
4.4.4 施工工艺（1）钻孔1）帷幕灌浆钻孔帷幕灌浆的钻孔宜采用回转式钻机和金刚石钻头或硬质合金钻头钻进，灌浆孔的开孔孔位应符合施工图纸要求。
钻机安装应平整稳固，钻孔前应按监理人批示埋设孔口管，钻孔方向应按施工图纸要求确定，钻孔时必须保证孔向准确。
拟定帷幕灌浆采用自上而下的灌浆施工，按灌浆程序分序分段进行。
按照设计图纸标好灌浆孔位，帷幕灌浆孔的开孔孔位与设计位置的偏差不得大于10cm。
2）检查孔和排水孔的钻孔按设计要求布置勘探孔及灌浆检查孔、排水孔，灌浆检查孔的孔底偏差要求与灌浆孔相同。
帷幕灌浆施工方案
帷幕灌浆施工方案1. 灌浆试验在开始帷幕灌浆正式施工前，我方进行了灌浆实验以确定灌浆的各项参数。
首先根据技术要求经监理同意在大坝右肩部位设5个灌浆孔，分二序施工，基岩灌浆实验孔分二序施工，具体孔序参照施工孔位图，孔深、孔位均依照施工图实施。
详细工艺流程为：钻孔定位→钻坝体→下入套管→第一段基（2M）岩钻进→第一段压水试验及灌浆→待凝24小时→第二段（5M）基岩钻进→第二段压水试验及灌浆…→末段（不超过7m）压水试验及灌浆→测斜→基岩段封孔→起拔套管→投粘土球逐层捣实封孔。
帷幕灌浆钻具为带沉淀管的岩芯管，末端安装金刚石扩孔器及钻头。
为便于计算孔深，钻杆选用定长的2.5m、1.25m两种型号。
下入钻杆时丝扣涂抹黄油便于拧卸。
造孔以91mm 合金钻头钻进至基岩面，再干钻入基岩50cm，下入φ89mm壁厚5mm浆过程中监测岩层在压力作用下的变形，另外压水试验及灌浆过程分级升压，详细测记在各个压力下的透水率及吸浆率，从而确定了最终灌浆压力。
在坝体灌浆试验中，利用逐级升压试验确定了大坝劈裂压力，通过进行浆液试验，确定了最佳灌浆配合比，并根据试验施工过程，确定了最佳施工方法。
试验结束后，技术人员根据施工记录详细准确地整理了资料，从透水率随孔序递减曲线分析，透水率随孔序递减明显，符合灌浆规律；从灌浆检查孔压水试验结果来看，检查孔各段透水率均降低到3Lu以下，完全满足设计要求，灌浆试验是非常成功的，其确定了灌浆工程施工参数，为灌浆质量提供了前提条件。
2. 基岩灌浆根据灌浆实验结果所确定的参数，我方严格按照技术要求进行了帷幕灌浆施工，详细工艺流程为：钻孔定位→钻坝体→下入套管→基岩全孔钻进→测斜→末段（不超过7m）压水试验及灌浆→自下而上第二段（5M）压水试验及灌浆→自下而上第三段…→接触段(2m)压水试验及灌浆→基岩段封孔→起拔套管→坝体段封孔。
a ) 钻孔我方采用了坝体钻进时泥浆固壁钻进，钻进至基岩后下套管再改为清水钻进，从而避免了冲洗液破坏心墙，对于检查孔、先导孔有取芯要求的灌浆孔，我方采用双管金刚石钻具或绳索取芯钻进，从而达到80%以上的取芯率。
帷幕灌浆施工方法
帷幕灌浆施工方法一、施工程序A灌浆按照分排分序加密，先下游排，后上游排的原则施工。
各排帷幕灌浆施工顺序：抬动观测仪安装→先导孔→ⅠⅡⅢ序孔→检查孔→封孔检查；B单孔施工程序孔位放样→校正钻机→分段钻孔作业→分段灌浆→跟踪测斜→终孔验收→封孔C单孔段钻灌工艺：单孔采用自上而下灌浆法，钻孔（段）→冲洗→阻塞→洗缝→压水→灌浆→下段钻孔二、施工方法A钻孔：钻孔放样和放线见10.4.2，开孔偏差小于10cm，见10.4.1。
采用XY-2型地质钻机金刚石钻头或合金钻头钻孔；角度尺校正钻机的水平度和立轴的垂直度。
KXP-1型地质测斜仪分段全孔跟踪测斜，确保钻孔底偏差值符合设计或监理人要求B灌浆段长：帷幕灌浆采用孔内分段阻塞、，自上而下，循环灌浆法。
各孔基岩段小于6.0m时，可以全孔一次灌浆；大于6.0m时采用自上而下分段阻塞、孔内循环灌浆法，段长一般为5m，最长不大于10m；接触段段长不大于2.0m。
灌浆栓塞塞在已灌段段底0.5m以上，孔口无涌水的孔段，灌浆结束后不待凝。
接触段灌浆结束后待凝24小时方可进行下一段施工。
在断层、破碎带等地质条件复杂地区宜待凝，待凝时间根据地质条件和工程要求确定。
C孔段冲洗及裂隙冲洗钻孔冲洗：所有孔段均进行钻孔冲洗，采用单孔段大流量水从孔底向外冲洗法，回水澄清后再延续10分钟结束。
裂隙冲洗：根据地质情况结合现场生产性灌浆试验成果和监理工程师的指示，采用压水冲洗、压力脉动冲洗或风水联合冲洗。
裂隙冲洗冲洗至回水澄清后10min结束，且总的时间要求不少于30min，孔底残留不超过20cm。
D压水试验：压水试验在裂隙冲洗后进行，根据监理人指示，采用“简易压水”、“单点法”及“五点法”进行压水试验。
采用自上而下分段卡塞进行，先导孔和灌浆孔为单点法压水，检查孔采用五点法。
压入流量稳定标准：在稳定的压力下，每3～5min测读一次压入流量，连续四次读数中最大值与最小值之差小于最终值的10%，或最大值与最小值之差小于1.0L/min时，本阶段试验即可结束，取最终值作为计算值。
大坝帷幕灌浆及充填灌浆施工方案
大坝帷幕灌浆及充填灌浆施工方案大新县派林水库除险加固工程正在进行中，此次工程的重点是对大坝进行帷幕灌浆和充填式灌浆。
下面将介绍具体的施工方案。
在大坝灌浆坝基线以下5米的范围内，我们采用防渗帷幕灌浆，使用纯水泥浆进行灌注。
而在坝基以上的土坝充填式灌浆中，我们会在坝坡上布置单排灌浆孔，孔距为2.0米。
灌浆材料包括水泥粘土浆和水。
水泥粘土浆的配比为砂含量10～30%，粉粒含量30～50%，粘粒含量20～30%，水泥掺入量为15%。
灌浆施工次序采用逐渐加密法，先钻一个先导孔了解地质状况，然后进行第一次序孔灌浆，再进行第二次序孔灌浆，最后进行第三次序孔钻孔灌浆。
帷幕灌浆采用直自下而上进行，灌浆压力为400～500Kpa。
充填式灌浆采用分段灌注方法，由下而上，下套管分段灌注，段长为5～10米。
浆液稠度先稀后稠，采用少管多复方法。
灌浆压力由小到大，孔口最大灌浆压力为50kPa。
在机械设备和人员方面，我们采用1台套液压回转钻机、1台套灌浆泵、1台套水泥搅拌机和4台水泵。
钻孔灌浆专业施工人员为8人。
施工过程中，我们先进行测量布孔，按设计图纸测量放出灌浆孔轴线，并用木桩在地面上标明孔位写上孔号。
所有钻孔按施工放样图纸统一编号，并注明施工次序。
灌浆材料经过称量，称量误差小于5%。
浆液采用专用机械制浆，搅拌均匀并测定浆液密度。
最后进行封孔和检查孔施工。
充填式灌浆应该采用分段灌注的方法，从下往上，每段长度为5-10米。
浆液的浓度应该先稀后稠，采用少量管道多次注入的方法，灌浆方式应该采用纯压式灌浆。
开始时应该使用稀浆，经过3-5分钟后再加入更浓的泥浆。
如果孔口压力下降或注浆管出现负压（压力表读数低于），则应增加浆液的浓度。
在灌浆过程中，应先灌注第一序孔，采用“少灌多复”的方法。
等第一序孔灌浆结束后，再进行第二序孔。
每次最大灌浆量应按设计要求控制，每孔灌浆次数不少于5次，两次灌浆间隔时间不少于5天。
同时，要做好灌浆记录。
在帷幕灌浆中，应采用循环式灌浆，压力表应安装在孔口回浆管上，灌浆压力应为400-500Kpa。
大坝灌浆帷幕
一、坝基帷幕灌浆结合大坝的病害整治，对渗漏段进行帷幕灌浆。
灌浆总压力初拟为100〜300Kpa,使用水泥浆，水泥标号不低于42.5Mpa,灌浆后基岩透水率标准q w 10Lu。
帷幕灌浆施工方法：在坝体内，平行于坝体或基础轴线，钻一排或几排孔，用压力灌浆法将浆液灌入到岩石的裂隙中去，形成一道防渗帷幕，截断坝体或基础渗流。
根据规范及设计要求，首先进行帷幕灌浆试验，试验孔即为先导孔，后再进行帷幕灌浆的施工。
帷幕灌浆的钻孔采用回旋式钻机和金刚石钻头钻进。
孔位、孔向和孔深满足设计要求，钻孔冲洗、灌注、封孔等按照《水工建筑物水泥灌浆施工技术规范》(SL62-94) 及设计要求进行。
灌浆工艺与技术要求施工顺序：钻孔—压水试验—灌浆—封孔--- 质量检查钻孔：钻孔的布置有规则布孔和随机布孔两种。
规则布孔形式有正方形布孔和梅花形布孔；随机布孔形式为梅花形布孔。
灌浆前的钻孔为整个灌浆工程的首要环节，其质量直接影响到整个工程的质量，故必须严格要求。
钻孔的孔位、深度、孔径、钻孔顺序、孔斜、钻孔取芯及保存必须严格按施工图纸和监理的要求进行：在钻孔过程中，进行孔斜测量，并采取措施控制孔斜，孔斜必须符合规定，发现钻孔偏斜超过规定时，及时纠偏或采取经监理批准的其它补救措施，纠偏无效时，按监理的指示报废原孔重新钻孔；所有钻孔的孔位与设计位置的偏差不得大于10cm因故变更孔位须征得监理同意，并记录实际孔位；钻孔孔底的偏差不得大于1/40 孔深；灌浆孔的施钻按灌浆程序分序分段进行，本次施工分三序进施工灌；钻孔取芯在先导孔及检查孔中进行，其获得率应大于80%并按顺序统一编号，填牌装箱，绘制钻孔柱状图，对芯样拍两张彩色照片，存放在指定地点，防止散乱和混装；所有钻孔须妥善保护，直至验收合格为止。
压水试验：在灌浆前对钻孔进行裂隙冲洗，根据监理指示采用风水联合冲洗或导管通入大流量水流，从孔底向孔外冲洗的方法进行冲洗，冲洗水采用80%勺灌浆压力，并不大于1MPa至回水澄清后10min结束，总的时间要求单孔不大于20min,孔内残存的沉积物厚度不得超过20cm临近有正在灌浆的孔或临近灌浆孔结束不足24h 时，不得进行裂隙冲洗；灌浆孔裂隙冲洗后应立即进行灌浆作业，因故中断时间间隔超过24h者，应在灌浆前重新进行裂隙冲洗。
大坝灌浆施工说明
4 大坝及坝肩灌浆4.1 帷幕灌浆设计要求灌浆设计考虑在坝顶布置一排帷幕灌浆孔，灌浆孔间距2m，大坝及坝肩帷幕灌浆钻孔沿坝顶向两岸延伸。
整个灌浆布置单排帷幕灌浆孔，孔距2m，根据地质及地形可以适当调整灌浆孔距，帷幕伸入相对不透水层（＜5Lu）顶界以下3m。
（1）灌浆压力灌浆压力一般根据孔深、帷幕设计水头和地质条件，通过灌浆试验确定。
也可按以下经验公式估算：P=P0+mD+kγh/10式中P——灌浆压力，kgf/cm2；P0——岩基表层段的允许灌浆压力，kgf/cm2；m——表层段以下每深入岩基1m可增加的压力，kgf/cm·m，由表查得；D——灌浆段以上岩层的厚度，m。
H——灌浆孔以上压重的厚度，m。
γ——压重的容重，kg/m3。
g ——重力加速度，m/s2。
k——系数。
Ⅱ、Ⅲ序孔的灌浆压力，可分别依次较Ⅰ序孔递增25%左右。
根据经验公式估算的灌浆压力，应在灌浆施工中进一步检验和调整。
（2）灌浆方法本次灌浆采用循环钻灌法，灌浆顺序采用自上而下灌浆法，即自上而下，钻一段，灌一段，待凝固以后，再钻灌下一段，钻孔和灌浆交替进行，直到全深。
它可采用较高的灌浆压力，因而能获得较高的灌浆质量，并可减少施工中可能发生的事故。
4.2 坝基、坝肩帷幕灌浆技术要求和施工工艺3.2.1 帷幕灌浆施工前准备工作灌浆作业开工前，编制详细的试验大纲，报送监理人审批。
浆液试验应对不同水灰比，不同掺合料和不同外加剂的浆液进行试验，试验项目如下：（1）浆液配制程序及拌制时间；（2）浆液密度或比重测定；（3）浆液流动性或流变参数；（4）浆液的沉淀稳定性；（5）浆液的凝结时间，包括初凝和终凝时间；（6）浆液结石的容重、强度、弹性模量和渗透性；现场灌浆试验根据工程的建筑物布置和地质条件，选择地质条件与实际灌浆区相似的地段作为灌浆试验区，根据工程施工图纸要求选定试验孔布置方式，孔深灌浆分段，灌浆压力等试验参数，并整理分析多序孔和检查孔的单位吸水率，单位耗灰量等的试验资料。
帷幕灌浆施工要点
灌浆施工要点一、帷幕灌浆1、灌浆材料、制浆和设备⑴灌浆用水泥采用普通硅酸盐水泥，如采用其他类水泥应经设计许可，根据设计要求水泥标号不应低于425号，水泥细度要求为80μm方孔筛的筛余量不大于5%，水泥需做细度分析。
⑵制浆材料必须称重使用，误差应小于5%，用水必须洁净符合要求。
使用普通搅拌机制浆，搅拌时间不小于3分钟。
浆液在使用前应过筛，浆液自制备至用完时间不超过4小时。
浆液水灰比由稀到浓，逐级变换。
⑶灌浆设备和机具制浆、供浆必须保证均匀、连续性。
灌浆泵应与浆液类型相适应，工作压力应大于最大灌浆压力的 1.5倍。
采用多缸柱塞式灌浆泵。
压力表应经检定，使用压力宜在压力表最大标值的1/4~3/4之间。
2、钻孔钻孔使用钻机造孔，孔径宜为59mm~150mm。
钻孔位置与设计位置偏差不得大于10cm。
钻孔斜度必须严格控制，钻杆应垂直。
钻孔深度应根据压水试验得出的透水率确定。
3、钻孔冲洗、裂隙冲洗和压水试验钻孔在灌浆前应进行冲洗，孔内沉积厚度不大于20cm。
冲洗压力为灌浆压力的80%，冲洗直至回水清洁为止。
钻孔冲洗完成后进行压水试验，可采用单点法进行。
压力可为灌浆压力的80%，压水20分钟，每5分钟测读一次，然后计算透水率。
同时根据设计要求可判别钻孔深度是否达设计要求。
对于岩溶泥质充填物和遇水性能易恶化的岩层可不做压水试验。
4、灌浆对于深度小于6m的帷幕灌浆孔可采用全孔一次灌浆法。
根据设计要求初定压力为3kg/cm2，橡塞位于基岩下20cm。
灌浆分Ⅱ序进行。
浆液浓度应由稀到浓，逐级变换，水灰比可采用5∶1、3∶1、2∶1、1∶1、0.8∶1、0.6∶1、0.5∶1，开灌水灰比可采用5∶1。
当灌浆压力保持不变，注入率持续减少时或当注入率不变，而压力持续升高时，不得改变水灰比。
当注入率大于30L/min时，可根据情况越级变浓。
当灌浆过程中发现异常情况应及时报告。
在规定压力下，当注入率不大于0.4L/min时，继续灌浆60min 方可结束。
大坝灌浆施工方案
大坝灌浆施工方案引言：一、施工前准备1.确定施工区域：根据大坝的设计要求和实际情况，确定需要进行灌浆的施工区域。
2.设计施工方案：根据施工区域的特点，设计合理的施工方案，包括灌浆材料的选择、灌浆孔的布置和施工工艺等。
3.确定施工设备和材料：根据施工方案，确定所需的施工设备和材料，如注浆机、灌浆材料和辅助设备等。
4.制定施工计划：制定详细的施工计划，包括施工时间、施工流程和工期等。
二、施工工艺1.灌浆孔布置：根据设计要求，在施工区域内确定灌浆孔的布置和深度。
通常情况下，灌浆孔的布置间距为1.5-2.5米，深度根据需要确定。
2.钻孔施工：使用钻孔机进行钻孔施工，钻孔的直径和深度根据设计要求确定。
钻孔时要确保孔口的平整和垂直。
3.清洗孔口：在钻孔施工完成后，使用高压水枪清洗孔口，除去孔口内的杂物和泥浆，确保孔口的清洁。
4.安装注浆管：将注浆管插入孔口，并用泥浆或胶水固定好，确保注浆管的密封性。
5.注浆施工：使用注浆机将灌浆材料注入注浆管内，控制注浆的速度和压力，确保灌浆材料充分填充孔口和孔隙。
6.封孔处理：等待灌浆材料凝固后，进行封孔处理，通常采用水泥砂浆进行封孔，确保孔口的密封性和稳定性。
三、施工后的检验和监控1.灌浆质量检验：对施工完成后的灌浆区域进行质量检验，包括灌浆材料的强度、密实度和封闭性等。
2.监控系统：在施工过程中，建立灌浆施工的监控系统，监测灌浆材料的流量、压力和温度等参数。
3.施工记录：及时记录施工过程中的关键数据和参数，并进行分析和总结，为施工效果的评估和改进提供参考。
结论：大坝灌浆施工是一项关键工程，需要进行详细的施工准备和施工计划。
在施工过程中，要注重施工工艺的控制和施工质量的监测，确保施工的稳定性和安全性。
同时还需要及时记录和分析施工数据，为今后的灌浆施工提供参考和改进的依据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
坝体帷幕灌浆施工方案
1. 引言
坝体帷幕灌浆技术是一种常用于水坝工程中的修复和加固方法。
通过在坝体内部注入特定的材料，形成均匀且致密的帷幕，提高坝体的密封性和稳定性。
本文档将介绍坝体帷幕灌浆施工方案，包括施工前的准备工作、灌浆材料的选择和混合、施工过程的步骤以及施工后的验收标准。
2. 施工前准备
在开始进行坝体帷幕灌浆施工之前，需要进行以下准备工作：
•现场勘察：对坝体进行详细的勘察，了解坝体的结构和损坏情况，确定灌浆的位置和深度。
同时还需要评估灌浆材料的使用量。
•施工方案设计：根据勘察结果，制定详细的施工方案，包括施工区域的划定、施工孔的布置和灌浆过程的控制。
•设备准备：准备好灌浆设备，包括灌浆机、灌浆管和喷头等。
确保设备的正常运行，并进行相关的维护保养工作。
•安全措施：制定安全操作规程，提供必要的安全装备，确保施工人员的安全，并组织相关的培训。
3. 灌浆材料选择和混合
在进行帷幕灌浆施工之前，需要选择合适的灌浆材料，并按照要求进行混合。
一般常用的灌浆材料包括水泥、矿物材料和化学材料等。
下面是常用的水泥灌浆材料的配比计算方法：
•水泥：根据灌浆孔的直径和深度，计算所需的水泥用量。
一般情况下，每立方米灌浆孔需要用到20-25公斤的水泥。
•矿物材料：根据矿物材料的比重和所需的矿物材料用量，计算所需的矿物材料的重量。
•水：根据水泥和矿物材料的重量，按照一定的比例计算所需的水量。
一般情况下，水泥和矿物材料的总重量的10%-12%为所需的水量。
将水泥、矿物材料和水放入搅拌机中，进行充分的搅拌，直至材料均匀混合，形成质量稳定的灌浆材料。
4. 施工过程
4.1 孔洞准备
根据施工方案，在坝体上钻取施工孔，并在孔洞处进行清理。
确保孔洞的深度和直径符合施工要求，孔洞表面光滑，无残留物。
4.2 灌浆过程
将混合好的灌浆材料倒入灌浆机的料斗中，通过灌浆管将灌浆材料注入施工孔中。
在注入的过程中，需要控制注浆速度和施工孔的填充情况，确保灌浆帷幕的均匀性和致密性。
4.3 帷幕形成
灌浆材料注入施工孔之后，需要用喷头进行冲洗，使灌浆材料均匀分布。
同时，对帷幕进行压实和修整，确保帷幕的致密性和平整度。
5. 施工后验收标准
完成帷幕灌浆施工之后，需要进行验收，确保施工质量符合要求。
主要的验收标准包括：
•帷幕质量：帷幕应均匀、致密、无漏浆现象。
•坝体稳定性：帷幕施工后应使坝体的密封性和稳定性得到明显改善。
•施工孔洞：施工孔洞应平整、无松动、无裂痕。
若以上验收标准符合要求，则表示帷幕灌浆施工取得了良好的效果，并提高了坝体的密封性和稳定性。
6. 总结
本文档介绍了坝体帷幕灌浆施工方案。
首先进行施工前的准备工作，包括现场勘察、施工方案设计、设备准备和安全措施。
然后选择合适的灌浆材料并进行混合。
在施工过程中，通过孔洞准备、灌浆过程和帷幕形成三个步骤，完成了帷幕灌浆施工。
最后根据施工质量的要求进行验收，确保施工质量符合要求。
通过本施工方案，可以提高坝体的密封性和稳定性，确保水坝工程的安全运行。
