重力式挡墙的一般规定
4.0米高重力式挡墙验算(土压力计算方式：静止)
4.O 米高重力式挡墙验算(土压力计算方式：静止)重力式挡墙验算计算项目：重力式挡墙1计算时间:2023-03-0714:32:04星期二 执行规范：《建筑边坡工程技术规范》(GB50330-2002),本文简称《边坡规范》 《建筑结构荷载规范》(GB50009-2001),本文简称《荷载规范》 《建筑抗震设计规范》(GB500U-2010),本文简称《抗震规范》《混凝土结构设计规范》(GB50010-2010),本文简称《混凝土规范》《建筑地基基础设计规范》(GB50007-2002),本文简称《基础规范》《砌体结构设计规范》(GB50003-2001),本文简称《砌体规范》［已知条件］ 1.基本信息边坡类型 土质边坡 边坡等级 二级墙身高(m) 4.000 采用扩展墙趾台阶 √ 墙顶宽(m)1.200卜台阶尺寸bl(m)0.600]TJ TJ TJ TJ TJ 1 2 3 4 5 6 ΓL ΓL ΓL ΓL ΓL ΓL3.荷载信息场地环境一般地区土压力计算方法静止［计算内容］(1)墙身力系计算(2)滑动稳定性验算(3)倾覆稳定性验算(4)地基承载力及偏心距验算(5)基础强度验算(6)墙底截面强度验算(7)台顶截面强度验算［计算结果］一、【组合1】(一)作用在挡土墙上的力系计算1岩土压力计算(1)合力按假想墙背计算静止土压力：Ea=153.131(kN)Ex=153.131(kN)Ey=O.000(kN)作用点高度Zy=I.671(m)(2)分布岩土压力分布见左侧结果图。
2墙身重力计算墙身截面积=11.085(m2)重量=277.133(kN)重心至墙趾的水平距离=2.213(m)3墙背与假想墙背之间土楔重(包括超载)=62.834(kN)重心坐标⑵036,T.671)(相对于墙面坡上角点)(二)滑动稳定性验算基底摩擦系数=0.200因墙下基础为钢筋混凝土底板，所以需要验算基础底面的滑移稳定性基础截面积=2.947(m2)基础重量Wj=73.671(kN)采用倾斜基底增强抗滑动稳定性,计算过程如下：基底倾斜角度=14.036(度)总竖向力=413.638(kN),在基底面的法向分量=401.288(kN),切向分量=100.322(kN)总水平力二153.131(kN),在基底面的法向分量二37.140(kN),切向分量二148.559(kN)滑移力=48.237(kN)抗滑力=87.686(kN)滑移验算满足：KC=1.818>1,300地基土摩擦系数=0.500地基±±楔重=58.600(kN)地基土层水平向:滑移力=153.131(kN)抗滑力=236.119(kN)地基土层水平向：滑移验算满足：K c2=1.542>1,300(三)倾覆稳定性验算相对于墙趾点：墙身重力的力臂=2.213(m)Ey的力臂=4.053(m)EX的力臂=0.658(m)墙背与第二破裂面(或假想墙背)之间土重的力臂=3.636(m)基础为钢筋混凝土底板，验算挡土墙绕基础趾点倾覆稳定性基础截面积=2.947(m2)基础重量Wj=73.671kN基础重心距离基础趾点的水平距离=2.516(m)倾覆力矩=160.150(kN-m)抗倾覆力矩=1340.486(kN-m)倾覆验算满足:Ko=8.370>1.600(四)地基承载力及偏心距验算基础类型为钢筋碎底板，验算底板下偏心距及压应力基础截面积=2.947(m2)基础重量Wj=73.671(kN)取倾斜基底的倾斜宽度验算地基承载力和偏心距相对于墙趾点：总竖向力(标准值)=438.428(kN)总弯矩(标准值)=1180.336(kN-m)力臂Zn=2.692(m) 基础底面宽度B=4.97基In)偏心距e=-0.203(m)(右偏)作用于基底的合力偏心距验算满足：e=0.203≤0.250X4.978=l.245(m)基底压力(标准值)：墙趾=66.506(kPa)墙踵=109.638(kPa)地基平均承载力验算满足：Pk=88.072≤f a=150.000(kPa)基础边缘地基承载力验算满足：Pi=IO9.638W1.2f∙=l.2X150.000=180.000(kPa)(五)基础强度验算基础为钢筋混凝土底板，需要作强度验算基础截面积=2.947(m2)基础重量Wj=73.671(kN)取倾斜基底的倾斜宽度验算地基承载力和偏心距基础底面宽度B=4.97基In)偏心距e=-0.203(m)(右偏)基础底面合力作用点距离趾点的距离Zn=2.692(m)基础底压力(设计值)：趾部=66.506(kPa)踵部=109.638(kPa)悬臂根部=73.437(kPa) 重要性系数Yo=1.000混凝土底板基础悬臂端部强度验算:截面高度：H'=0.600(m)截面弯矩：M=10.337(kN-m)截面剪力：Q=27.342(kN)纵向受拉钢筋：AS=&aιfebho∕f y=52mm2P=0.01%<P Mln=0.20%按构造配筋As=1200mm2抗剪截面验算：V=27.34kN<0.250BCfCbhO=I636.25kN截面满足抗剪承载力验算：27.34(kN)≤0.7βh ftbho=488.95(kN)满足(六)墙底截面强度验算1岩土压力不重新计算2墙身重力计算墙身截面积=9.160(m2)重量=229.000(kN)重心至墙趾的水平距离=2.128(m)3墙背与假想墙背之间土楔重(包括超载)=40.000(kN)重心坐标(1.867,T.333)(相对于墙面坡上角点)4截面验算相对于验算截面外边缘：墙身重力的力臂=2.128(m)Ey的力臂=3.636(m)EX的力臂=0.658(m)相对于截面趾点：总竖向力(设计值)=267.283(kN)总弯矩(设计值)=525.827(kN-m)力臂Zn=1.967(m)截面宽度B=3.800(m)偏心距e=-0.067面)(右偏)截面上偏心距验算满足：e=0.067≤0.225X3.800=0.855(m)重要性系数YO=1.000验算截面上的轴向压力设计值N=267.283(kN)素混凝土构件的稳定系数6=1.000每沿米混凝土受压区面积A'c=3.935(m2)素混凝土轴心抗压强度设计值=10115.0(kPa)受压承载力验算满足：YON=267.283<Φf c<A,c=39798.645(kN)重要性系数Yo=1.000验算截面上的剪力设计值V=38.283(kN)轴向压力设计值N=267.283(kN)挡墙构件的计算截面每沿米面积A=3.800(m2)素混凝土轴心抗拉强度设计值L=698.500(kPa)计算截面的剪跨比入=1.5受剪承载力验算满足：YoV=38.283<1.75ftbh√(λ+l)=1858.010(kPa)(七)台顶截面强度验算1岩土压力计算按假想墙背计算静止土压力：Ea=70.431(kN)Ex=7O.431(kN)Ey=O.000(kN)作用点高度Zy=L133(m)2墙身重力计算墙身截面积=6.970(m2)重量=174.250(kN)重心至墙趾的水平距离;1.450(m)3墙背与假想墙背之间土楔重(包括超载)=28.900(kN)重心坐标(1.767,T.133)(相对于墙面坡上角点)4截面验算相对于验算截面外边缘：墙身重力的力臂=1.450(m)Ey的力臂=2.617(m)EX的力臂=1.133(m)相对于截面趾点：总竖向力(设计值)=191.858(kN)总弯矩(设计值)=218.914(kN-m)力臂Zn=1.141(m)截面宽度B=2.900(m)偏心距e=0.309(m)(左偏)截面上偏心距验算满足：e=0.309≤0.225X2.900=0.653(m)重要性系数YO=1.000验算截面上的轴向压力设计值N=191.858(kN)素混凝土构件的稳定系数4>=1.000每沿米混凝土受压区面积A'c=2.282(m2)素混凝土轴心抗压强度设计值fe=10115.0(kPa)受压承载力验算满足：YON=191.858<Φfc<Λ,c=23082.844(kN)重要性系数YO=1.000验算截面上的剪力设计值V=17.608(kN)轴向压力设计值N=191.858(kN)挡墙构件的计算截面每沿米面积A=2.900(m2)素混凝土轴心抗拉强度设计值*=698.500(kPa)计算截面的剪跨比人=1.5受剪承载力验算满足:YoV=17.608<1.75f l bho∕(λ+l)=1417.955(kPa)二、【组合2】(一)作用在挡土墙上的力系计算1岩土压力计算(1)合力按假想墙背计算静止土压力：Ea=153.131(kN)Ex=153.131(kN)Ey=O.000(kN)作用点高度Zy=I.671(m)(2)分布岩土压力分布见左侧结果图。
重力式挡土墙
3重力式挡土墙3.1一般规定3.1.1一般地区、浸水地区、地震地区和特殊岩土地区的路肩、路堤和路堑等部位，可采用重力式（或衡重式）挡土墙。
路肩、路堤和土质路堑挡土墙高度不宜大于10m，石质路堑挡土墙不宜大于12m。
3.1.2重力式挡土墙墙身材料应采用混凝土或片石混凝土，其强度等级及适用范围应按表3.1.2采用。
表3.1.2 重力式挡土墙材料强度等级及适用范围注：表中t系最冷月平均气温。
3.1.3重力式挡土墙可按容许应力法计算。
混凝土、片石混凝土的容许应力值应按表3.1.3采用。
表3.1.3混凝土、片石混凝土的容许应力（Mpa）值注：1. 片石混凝土的容许压应力同混凝土，片石掺用量不大于总体积的20%；2.A为计算底面积，A c为局部承压面积。
3.2设计荷载3.4地基与基础3.4.1挡土墙基底宜采用明挖基础。
当基坑开挖较深且边坡稳定性较差时，应采取临时支护措施；当基底下为松软土层时，可采用加宽基础、换填土或地基处理等措施。
水下基坑开挖困难时，也可采用桩基础或沉井基础。
3.4.2 基础埋置深度的确定应符合下列要求：1埋置深度一般情况不应小于1.0m。
2 当冻结深度小于或等于1.0m时，在冻结深度线以下不应小于0.25m，且不应小于1.0m。
当冻结深度大于1.0m时，不应小于1.25m，还应将基底至冻结线下0.25m深度范围内的地基土换填为非冻胀土。
3受水流冲刷时，在冲刷线以下不应小于1.0m。
4 路堑挡土墙基底在路肩以下不应小于1.0m，并低于侧沟砌体底面不小于0.2m。
5 在软质岩层地基上不应小于1.0m。
6 膨胀土地段基础埋置深度不宜小于1.5m。
3.4.3 基础在稳定斜坡地面时，其趾部埋入深度和距地面的水平距离应符合表3.4.3的规定。
表3.4.3 斜坡地面墙趾埋入深度和距地面的水平距离3.4.4 基础位于较完整的硬质岩层构成的稳定陡坡上时，可采用台阶式基础，其最下一级台阶底宽不宜小于1.0m。
重力式挡墙设计计算
重力式挡墙设计计算
1、土质边坡采用重力式挡墙高度不小于5m时，主动土压力宜按本规范第6.2节计算的主动土压力值乘以增大系数确定。
挡墙高度5m～8m时增大系数宜取1.1，挡墙高度大于8m时增大系数宜取1.2。
2、重力式挡墙设计应进行抗滑移和抗倾覆稳定性验算。
当挡墙地基软弱、有软弱结构面或位于边坡坡顶时，还应按本规范第5章有关规定进行地基稳定性验算。
3、重力式挡墙的抗滑移稳定性应按下列公式验算(图11.2.3)：
图11.2.3 挡墙抗滑移稳定性验算
式中：E a——每延米主动岩土压力合力(kN/m)；
F s——挡墙抗滑移稳定系数；
G——挡墙每延米自重(kN/m)；
α——墙背与墙底水平投影的夹角(°)；
α0——挡墙底面倾角(°)；
δ——墙背与岩土的摩擦角(°)，可按本规范的表6.2.3选用；
μ——挡墙底与地基岩土体的摩擦系数，宜由试验确定，也可按表11.2.3选用。
表11.2.3 岩土与挡墙底面摩擦系数μ
4、重力式挡墙的抗倾覆稳定性应按下列公式进行验算(图11.2.4)：
图11.2.4 挡墙抗倾覆稳定性验算
z f＝z－btanα0（11.2.4-5）
式中：F t——挡墙抗倾覆稳定系数；
b——挡墙底面水平投影宽度(m)；
χ0——挡墙中心到墙趾的水平距离(m)；
z——岩土压力作用点到墙踵的竖直距离(m)。
5、地震工况时，重力式挡墙的抗滑移稳定系数不应小于1.10，抗倾覆稳定性不应小于1.30。
6、重力式挡墙的地基承载力和结构强度计算，应符合国家现行有关标准的规定。

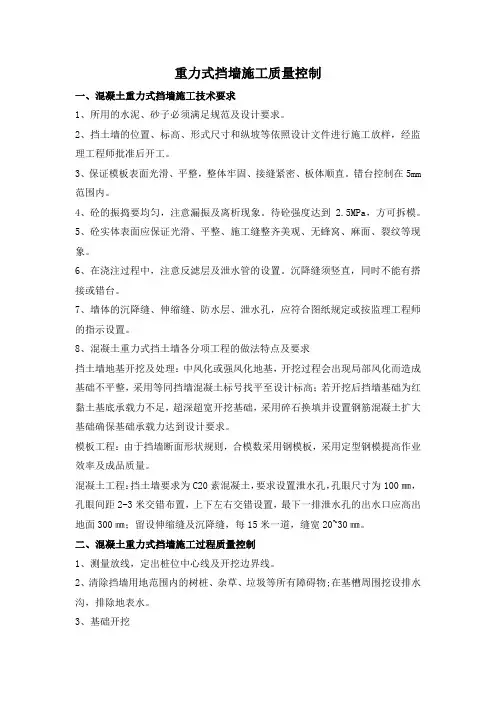

重力式挡墙施工质量控制
重力式挡墙施工质量控制一、混凝土重力式挡墙施工技术要求1、所用的水泥、砂子必须满足规范及设计要求。
2、挡土墙的位置、标高、形式尺寸和纵坡等依照设计文件进行施工放样，经监理工程师批准后开工。
3、保证模板表面光滑、平整，整体牢固、接缝紧密、板体顺直。
错台控制在5mm 范围内。
4、砼的振捣要均匀，注意漏振及离析现象。
待砼强度达到 2.5MPa，方可拆模。
5、砼实体表面应保证光滑、平整、施工缝整齐美观、无蜂窝、麻面、裂纹等现象。
6、在浇注过程中，注意反滤层及泄水管的设置。
沉降缝须竖直，同时不能有搭接或错台。
7、墙体的沉降缝、伸缩缝、防水层、泄水孔，应符合图纸规定或按监理工程师的指示设置。
8、混凝土重力式挡土墙各分项工程的做法特点及要求挡土墙地基开挖及处理：中风化或强风化地基，开挖过程会出现局部风化而造成基础不平整，采用等同挡墙混凝土标号找平至设计标高；若开挖后挡墙基础为红黏土基底承载力不足，超深超宽开挖基础，采用碎石换填并设置钢筋混凝土扩大基础确保基础承载力达到设计要求。
模板工程：由于挡墙断面形状规则，合模数采用钢模板，采用定型钢模提高作业效率及成品质量。
混凝土工程：挡土墙要求为C20素混凝土，要求设置泄水孔，孔眼尺寸为100㎜，孔眼间距2-3米交错布置，上下左右交错设置，最下一排泄水孔的出水口应高出地面300㎜；留设伸缩缝及沉降缝，每15米一道，缝宽20~30㎜。
二、混凝土重力式挡墙施工过程质量控制1、测量放线，定出桩位中心线及开挖边界线。
2、清除挡墙用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。
3、基础开挖采用挖掘机进行基槽开挖，开挖长度根据现场地质情况进行分段分层开挖，挡土墙基础开挖时，中风化稳定岩层开挖临时开挖坡率1:0.3，强风化岩层及土层临时放坡坡率按1：1.0考虑，并根据现场情况调整，施工时需采取有效措施保证开挖边坡安全，每段10或15米。
机械开挖至基底设计标高以上10cm时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。
石砌重力式挡土墙砌筑要求(二)2024
石砌重力式挡土墙砌筑要求（二）引言概述：石砌重力式挡土墙是一种经济高效、稳定可靠的土木工程结构，广泛应用于道路、铁路、水利等工程中。
本文将以石砌重力式挡土墙砌筑要求为主题，详细介绍其砌筑过程中的要点与细节。
正文：一、土壤基础处理1. 确定基底土壤的承载力和压缩性，保证挡土墙的稳定性。
2. 清除基底土壤表面的杂物和有机物，确保基底平整。
3. 基底土壤的湿度要适中，过湿或过干都会影响砌筑质量。
二、石材选择与质量要求1. 选择坚硬、耐久的石材，如花岗岩、石灰岩等。
2. 石材的表面应无裂缝、破碎或含有明显的变形。
3. 确保石材的尺寸、形状和质量均匀一致。
三、砌筑技术与工艺要求1. 采用充实式砌筑法进行石砌，即在每一层石块上填充充实土。
2. 每一层石块之间要留有合适的间隙，以便填充土料并保证墙体整体稳定。
3. 砌筑过程中，应及时对墙体进行水平调整和垂直校正，保证墙体垂直度和平整度。
四、填充土料的选择与处理1. 选择填充土料时，应根据工程要求和现场条件选择合适的土质。
2. 填充土料应具有较高的密实性和稳定性。
3. 对填充土料进行充分的加密与压实，以提高挡土墙整体抗滑性和承载能力。
五、排水系统的设计与安装1. 设计合理的排水系统，及时将墙体内部的积水引导出来，防止过渡渗透对墙体造成破坏。
2. 安装适当的排水管道和过滤层，以保证排水系统的畅通性和有效性。
总结：石砌重力式挡土墙的砌筑要求涉及土壤基础处理、石材选择与质量要求、砌筑技术与工艺要求、填充土料的选择与处理以及排水系统的设计与安装等方面。
在施工过程中，要严格按照这些要求进行操作，以确保挡土墙的稳定性和耐久性。
重力式挡土墙设计的规范以及方案介绍说明土巴兔装修大学
重力式挡土墙设计的规范以及方案介绍说明土巴兔装修大学重力式挡土墙设计的规范以及方案介绍：1. 引言1.1 本文旨在规范并介绍重力式挡土墙设计的相关要求和方案。
1.2 重力式挡土墙是一种常见的土木工程结构，用于抵抗土壤的侧压力。
1.3 本文涉及的内容适用于各类挡土墙设计，包括但不限于土石挡土墙、混凝土挡土墙等。
2. 设计要求2.1 挡土墙的设计应符合当地相关规范和标准。
2.2 挡土墙高度、坡度和土壤参数应根据土壤力学和结构力学原理确定。
2.3 挡土墙应考虑抗震、抗滑和抗倾覆能力。
3. 设计方案3.1 挡土墙的结构形式可以选择重力式或加筋式。
3.2 重力式挡土墙的设计原则是通过墙体自身的重力抵抗土壤侧压力。
3.3 设计方案应包括挡土墙的剖面图、平面布置图和荷载计算。
3.4 墙体材料的选择应考虑耐久性、稳定性和施工性能。
4. 施工要求4.1 施工过程中应按照设计要求和方案进行监督和控制。
4.2 墙体基础的施工应确保均匀沉降和稳定承载。
4.3 墙体的砌筑、浇筑和回填应符合工程质量标准。
本文档涉及附件：1. 设计图纸（包括剖面图、荷载计算图等）。
2. 工程施工图纸。
3. 土壤力学计算表格。
本文所涉及的法律名词及注释：1. 当地相关规范和标准：指适用于挡土墙设计的法律法规和国家标准。
2. 抗震能力：指挡土墙在地震作用下的抵抗能力。
3. 抗滑能力：指挡土墙在土体侧向滑动力作用下的稳定性。
4. 抗倾覆能力：指挡土墙抵抗倾覆力矩的能力。
土巴兔装修大学方案介绍说明：1. 引言1.1 本文旨在介绍土巴兔装修大学的方案和相关说明。
1.2 土巴兔装修大学是一家专注于提供装修知识和技巧培训的机构。
1.3 本文将详细介绍土巴兔装修大学的课程设置和教学方式。
2. 课程设置2.1 土巴兔装修大学提供多个装修领域的课程，包括室内设计、装修施工、软装搭配等。
2.2 每个课程按照不同的难度和专业度进行分类，学员可以根据自身需求选择相应的课程。
重力式挡土墙施工方案(精品)
重力式挡土墙方案目录一、编制依据 (2)二、工程概况 (2)三、施工准备 (4)四、施工计划安排 (6)五、施工方法 (6)六、模板计算书 (11)七、脚手架搭设 (15)八、边坡监测 (19)九、质量保证措施 (21)十、冬雨季施工措施 (22)十一、安全保证措施 (25)十二、文明施工措施 (26)十三、环境保护措施 (27)重力式混凝土挡土墙施工方案一、编制依据1、《混凝土结构工程施工质量验收规范》GB50204-20152、《混凝土结构设计规范》GB50010-2010（2015版）3、《混凝土质量控制标准》GB50164-20154、《铁路路基支档结构设计规范》GB50204-20155、《混凝土质量控制标准》GB50164-20116、《建筑工程施工质量验收统一标准》GB50300—20137、《建筑施工模板安全技术规范》JGJ162-20138、《铁路混凝土耐久性设计暂行规定》（铁建设[2005]157号）9、《铁路混凝土耐久性设计暂行规定》（铁建设[2007]140号）10、建筑基坑工程监测技术规范》(GB 50497-2009)11、《建筑边坡工程技术规范》(GB50330-2013)二、工程概况2.1基本情况本工程为长沙地铁4号线星城车辆段，重力式路堑混凝土挡墙设在05段挡墙（H＝7m、30m长）、06段挡墙（H＝5m、15m长；H＝7m、5m长；H＝8m、103.2m长）、07段挡墙（H＝5m、20m长；H＝7m、66.7m 长；H＝8m、156.7m）和08段挡墙（H＝5m、20m长；H＝7m、25m长；H ＝8m、135m）上，三种高度，一种类型。
挡土墙墙身采用C45混凝土浇筑。
对挖方区边坡坡脚加固,设计地震动峰值加速度Ag=0.05g。
墙身沿线路方向每隔10～15m设置一道伸缩缝（沉降缝），地质变化处必须设置沉降缝，缝宽0.02～0.03m，缝内沿顶、内、外三边填塞沥青木板，其深度不小于0.2m。
重力式挡土墙施工技术【最新版】
重力式挡土墙施工技术施工流程重力式挡土墙与一般挡土墙的区别支挡土的侧压力的构筑物或构件称挡土墙，重力式挡土墙，是依靠其自己的重量来抵挡土的侧压力而保持自身的稳定，平衡。
不是依靠其自身重量来抵挡土的侧压力而保持自身的稳定，平衡。
就不是重力式挡土墙了。
一般挡土墙中包括重力式挡土墙，等其它墙形。
材料上:绝大多数为毛石浆砌或干砌的。
也有用毛石混凝土浇筑的。
重力式挡土墙适用条件适用于一般地区、浸水地区和地震地区的路肩、路堤和路堑等支挡工程。
墙高不宜超过12m，干砌挡土墙的高度不宜超过6m。
高速公路、一级公路不应采用干砌挡土墙。
重力式挡土墙基础施工要求①应将基底表面风化、松软土石清除;②硬质岩石基坑中的基础，宜满坑砌筑;③雨季在土质或易风化软质岩石基坑中砌筑基础时，应在基坑开挖好后及时封闭坑底。
当基底设有向内倾斜和稳定横坡时，应采取临时排水措施，辅以必要座浆后安砌基础;④采用台阶式基础时，台阶与墙体应连在一起同时砌筑，基底及墙趾台阶转折处不得砌成垂直通缝，砌体与台阶壁间的缝隙砂浆应饱满;⑤基坑应随砌筑分层回填夯实，并在表面留3%的向外斜坡。
悬臂式挡土墙由底板及固定在底板上的悬臂式直墙构成的主要靠底板上的填土重量维持稳定的挡土墙，主要由立壁、趾板、踵板三个钢筋混凝土悬臂构件组成。
施工工艺一、测量放样先测量放线，定出开挖中线及边线，起点及终点，设立桩标，注明高程及开挖深度。
二、开挖基坑基坑开挖应保持良好的排水，基坑外设置集水坑，以利于基底排水。
基坑开挖后应检验基底承载力，合格后，妥善修整，在最短的时间内复测。
三、基坑检测基坑监测是指在施工及使用期限内，对建筑基坑及周边环境实施的检查、监控工作。
基坑监测主要包括:支护结构、相关自然环境、施工工况、地下水状况、基坑底部及周围土体、周围建(构)筑物、周围地下管线及地下设施、周围重要的道路、其他应监测的对象。
四、钢筋制安钢筋的制作。
使用抽检合格的产品，按照设计给定的规格、形状及数量，进行钢筋的放样和加工。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
重力式挡墙的一般规定
1、根据墙背倾斜情况，重力式挡墙可分为俯斜式挡墙、仰斜式挡墙、直立式挡墙和衡重式挡墙等类型。
2、采用重力式挡墙时，土质边坡高度不宜大于10m，岩质边坡高度不宜大于12m。
3、对变形有严格要求或开挖土石方可能危及边坡稳定的边坡不宜采用重力式挡墙，开挖土石方危及相邻建筑物安全的边坡不应采用重力式挡墙。
4、重力式挡墙类型应根据使用要求、地形、地质和施工条件等综合考虑确定，对岩质边坡和挖方形成的土质边坡宜优先采用仰斜式挡墙，高度较大的土质边坡宜采用衡重式或仰斜式挡墙。
