重力式挡土墙的设计要点
重力式挡土墙设计经验

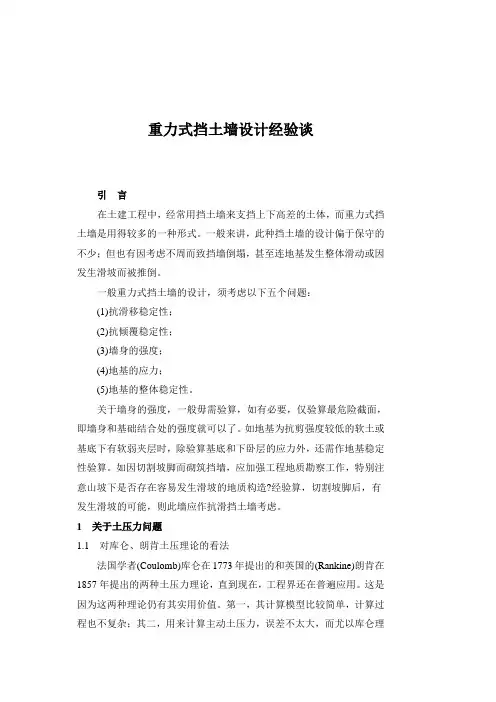

重力式挡土墙设计经验谈引言在土建工程中，经常用挡土墙来支挡上下高差的土体，而重力式挡土墙是用得较多的一种形式。
一般来讲，此种挡土墙的设计偏于保守的不少；但也有因考虑不周而致挡墙倒塌，甚至连地基发生整体滑动或因发生滑坡而被推倒。
一般重力式挡土墙的设计，须考虑以下五个问题：(1)抗滑移稳定性；(2)抗倾覆稳定性；(3)墙身的强度；(4)地基的应力；(5)地基的整体稳定性。
关于墙身的强度，一般毋需验算，如有必要，仅验算最危险截面，即墙身和基础结合处的强度就可以了。
如地基为抗剪强度较低的软土或基底下有软弱夹层时，除验算基底和下卧层的应力外，还需作地基稳定性验算。
如因切割坡脚而砌筑挡墙，应加强工程地质勘察工作，特别注意山坡下是否存在容易发生滑坡的地质构造?经验算，切割坡脚后，有发生滑坡的可能，则此墙应作抗滑挡土墙考虑。
1关于土压力问题1.1对库仑、朗肯土压理论的看法法国学者(Coulomb)库仑在1773年提出的和英国的(Rankine)朗肯在1857年提出的两种土压力理论，直到现在，工程界还在普遍应用。
这是因为这两种理论仍有其实用价值。
第一，其计算模型比较简单，计算过程也不复杂；其二，用来计算主动土压力，误差不太大，而尤以库仑理论更小些。
众所周知，无论库仑或朗肯理论都假定土为理想散体，只有摩擦力产生，而无粘聚力存在，故只适用于砂性土。
关于散体的极限平衡理论，前苏联学者索科洛夫斯基曾作过精确的分析，用来检验和评价库仑理论的可靠性。
当墙背垂直(α=0°)，填土水平(β=0°)，不考虑土与墙背的摩擦力(δ=0°)，由库仑理论求得的主动、被动土压力系数公式为：K a=tan2(45°-φ/2)、K p=tan2(45°+φ/2)，与索氏理论完全符合，说明在此种情况下，库仑理论是可靠无误的。
上述两个公式亦即砂性土朗肯理论土压力系数计算公式。
当α=0°,β=0°和δ≠0°时，由索氏的计算得出下列结论：库仑主动土压力误差一般不超过5%，而库仑被动土压力的误差是随着φ，特别是δ的增加而变大的，误差可超过50%，甚至更大。
重力式挡土墙
重力式挡土墙在土木工程领域，重力式挡土墙是一种常见且重要的结构，它在维持土体稳定、防止滑坡和保护建筑物等方面发挥着关键作用。
重力式挡土墙，顾名思义，主要依靠自身的重力来抵抗土体的压力，保持边坡的稳定。
这种挡土墙通常由石块、混凝土或砖块等材料砌成，具有结构简单、施工方便、成本较低等优点。
重力式挡土墙的工作原理其实并不复杂。
当土体对挡土墙施加压力时，挡土墙依靠自身的重量和与地基之间的摩擦力，将压力传递到地基深处，从而达到平衡和稳定的状态。
为了增加挡土墙的稳定性，其底部通常会加宽，形成一个较大的基础。
在设计重力式挡土墙时，需要考虑多个因素。
首先是土体的性质，包括土体的类型、密度、内摩擦角和黏聚力等。
不同类型的土体对挡土墙的压力是不同的，因此需要准确了解土体的特性，以便进行合理的设计。
其次是挡土墙的高度和坡度。
较高的挡土墙需要更大的自重和更稳固的基础来抵抗压力。
坡度的选择也会影响挡土墙的稳定性和经济性。
此外，还需要考虑环境因素，如地震、地下水、气候条件等。
在地震多发地区，挡土墙的设计需要考虑抗震性能；地下水的存在可能会影响地基的承载力和挡土墙的稳定性，需要采取相应的排水措施；气候条件则可能会对挡土墙的材料产生影响，如寒冷地区需要考虑材料的抗冻性能。
重力式挡土墙的施工过程也有一定的讲究。
首先要进行地基处理，确保地基具有足够的承载力和稳定性。
然后按照设计要求进行砌石或浇筑混凝土，施工过程中要保证材料的质量和施工工艺的规范性。
在砌石时，石块之间要紧密咬合，砂浆要饱满；浇筑混凝土时，要保证混凝土的配合比和振捣质量。
同时，要设置排水设施，及时排除墙后的积水，减少水压力对挡土墙的影响。
重力式挡土墙在实际工程中有广泛的应用。
在道路工程中，它可以用于填方路段的边坡支护，防止土体滑坡和坍塌，保障道路的安全；在水利工程中，可用于河堤、渠道的护坡，保护水利设施的稳定；在建筑工程中，可用于地下室的外墙、边坡的支护等。
然而，重力式挡土墙也并非完美无缺。
重力式挡土墙设计范例
重力式挡土墙设计范例重力式挡土墙设计范例1. 引言重力式挡土墙是一种常见的土木工程结构，常用于土地开发和交通基础设施建设中。
本将详细介绍重力式挡土墙的设计原理、施工步骤和施工注意事项。
2. 设计原理2.1 挡土墙的作用重力式挡土墙是通过重力作用来抵抗土壤的侧推力，保持土地的稳定。
挡土墙通过其自身的重量来产生对土体的压力，从而抵消土壤的剪切力。
2.2 土体力学参数在进行重力式挡土墙设计之前，需要确定土体的力学参数，如土壤的重度、摩擦角、内摩擦角等。
这些参数对挡土墙的设计和稳定性分析至关重要。
2.3 挡土墙的形式重力式挡土墙可以采用不同的形式，如重力墙、重力墙+钢筋混凝土面板、重力墙+土钉墙等。
选择合适的形式要考虑土体的特性、设计要求和经济性。
3. 设计步骤3.1 确定土体参数通过土体试验和现场勘察，确定土体的重度、摩擦角、内摩擦角等力学参数。
这些参数将用于挡土墙的稳定性分析。
3.2 计算挡土墙的稳定性根据土体参数和设计要求，进行挡土墙的稳定性分析。
主要包括计算侧推力、地震力、抗滑稳定性和抗倾覆稳定性等。
3.3 选择适当的挡土墙形式和材料根据设计要求和经济性，选择适当的挡土墙形式和材料。
考虑到挡土墙的稳定性、耐久性和施工难度等因素。
3.4 进行结构设计和荷载计算根据挡土墙的形式和材料，进行挡土墙的结构设计和荷载计算。
确保挡土墙能够承受设计荷载并保持稳定。
3.5 进行施工准备工作在施工挡土墙之前，需要进行施工准备工作。
包括地面平整、挖掘基坑、打地基等。
确保基坑和基础能够满足设计要求。
3.6 进行挡土墙的施工根据设计要求和施工图纸，进行挡土墙的施工。
主要包括搭建模板、浇筑混凝土、安装钢筋、固化混凝土等工作。
3.7 进行监测和验收在挡土墙施工完成后，需要进行监测和验收工作。
主要包括挡土墙的变形监测、荷载测试和质量验收等。
4. 施工注意事项4.1 施工材料的选择在进行重力式挡土墙的施工时，需要选择适当的材料。
重力式挡土墙施工工艺及注意事项
重力式挡土墙施工工艺及注意事项重力式挡土墙是一种常用的土木工程结构，主要用于抵御土体的横向和纵向力，以防止土体滑坡和塌陷。
它由一个或多个平行的水平排列的挡土墙体组成，通常采用混凝土或砂石等材料建造。
下面将介绍重力式挡土墙的施工工艺及注意事项。
1.方案设计：挡土墙工程的设计应根据具体场地条件、土体特性和设计要求进行。
设计要考虑土体的强度、稳定性、排水性以及与周围环境的协调。
2.基础施工：挡土墙的基础施工是确保其结构稳定的重要环节。
基础的选取要考虑土体的承载力、变形性能和防水性能。
常用的基础形式有浅基础和深基础，具体选择应根据土体的性质和设计要求决定。
3.墙体施工：挡土墙的墙体采用混凝土或砂石等材料建造，常见的形式有重力墙、打桩墙和反搭墙等。
施工前需要对施工材料进行质量检查，确保材料的强度和稳定性。
4.排水设计：挡土墙施工后，要进行合理的排水设计。
挡土墙的墙体应设置排水孔和排水管，以有效排除墙体内的积水，防止墙体发生滑动和倾斜。
5.监测和维护：挡土墙施工完成后，要进行定期监测和维护，及时发现和处理墙体的变形和裂缝。
在施工过程中，要注意避免挡土墙受到外力的影响，避免超载和振动等。
在挡土墙施工中需要注意以下几点：1.严格控制施工质量：挡土墙是土木工程的重要结构，施工质量直接关系到工程的稳定性和安全性。
施工过程中，应严格按照设计要求进行施工，确保材料的质量和墙体的强度。
2.安全施工：挡土墙施工时要确保施工现场的安全。
工人要正确使用施工设备和工具，遵循安全操作规程，严禁超负荷作业和违章行为。
3.环境保护：挡土墙施工过程中要注重环境保护。
施工现场要及时清理施工垃圾，防止对周围环境造成污染。
4.施工期间的监测：挡土墙施工过程中应进行定期监测，并根据监测结果进行调整和处理。
如发现墙体变形、裂缝等异常情况，要及时采取相应的措施进行处理。
5.维护和保养：挡土墙施工完成后，要进行定期的维护和保养，保持墙体的稳定性和安全性。
公路工程中重力式挡土墙设计要点

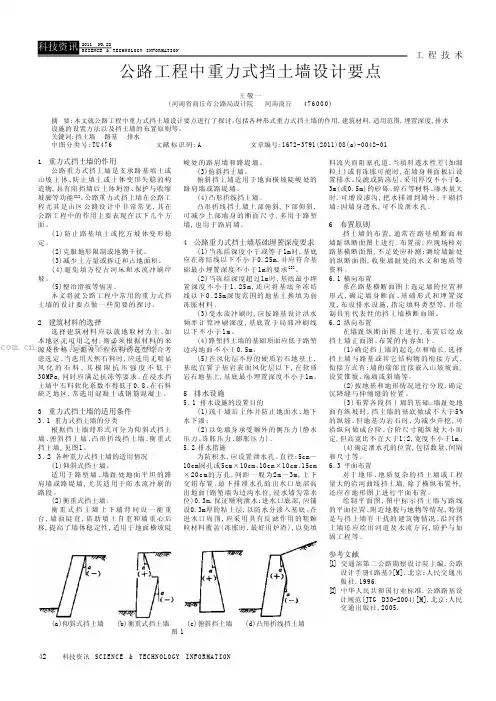

42科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N工 程 技 术1 重力式挡土墙的作用公路重力式挡土墙是支承路基填土或山坡土体、防止填土或土体变形失稳的构造物,具有阻挡墙后土体坍滑、保护与收缩坡脚等功能[1]。
公路重力式挡土墙在公路工程尤其是山区公路设计中非常常见,其在公路工程中的作用主要表现在以下几个方面。
(1)防止路基填土或挖方坡体变形稳定。
(2)克服地形限制或地物干扰。
(3)减少土方量或拆迁和占地面积。
(4)避免填方侵占河床和水流冲刷岸坡。
(5)整治滑坡等病害。
本文将就公路工程中常用的重力式挡土墙的设计要点做一些简要的探讨。
2 建筑材料的选择选择建筑材料应以就地取材为主。
如本地区无可用之材,则必须根据材料的来源及价格、运距及工程结构的选型综合考虑选定。
当选用天然石料时,应选用无明显风化的石料,其极限抗压强度不低于30MPa,同时应满足抗冻等要求。
在浸水挡土墙中石料软化系数不得低于0.8。
在石料缺乏地区,常选用混凝土或钢筋混凝土。
3 重力式挡土墙的适用条件3.1重力式挡土墙的分类根据挡土墙背形式可分为仰斜式挡土墙、俯斜挡土墙、凸形折线挡土墙、衡重式挡土墙,见图1。
3.2各种重力式挡土墙的适用情况(1)仰斜式挡土墙。
适用于路堑墙、墙趾处地面平坦的路肩墙或路堤墙,尤其适用于防水流冲刷的路段。
(2)衡重式挡土墙。
衡重式挡土墙上下墙背间设一衡重台,墙面陡直,借助填土自重和墙重心后移,提高了墙体稳定性,适用于地面横坡陡峻处的路肩墙和路堤墙。
(3)俯斜挡土墙。
俯斜挡土墙适用于地面横坡陡峻处的路肩墙或路堤墙。
(4)凸形折线挡土墙。
凸形折线挡土墙上部俯斜,下部仰斜,可减少上部墙身的断面尺寸,多用于路堑墙,也用于路肩墙。
4 公路重力式挡土墙基础埋置深度要求(1)当冻结深度小于或等于1m时,基底应在冻结线以下不小于0.25m,并应符合基础最小埋置深度不小于1m的要求[2]。
重力挡土墙设计方案
重力挡土墙设计方案1.1编制依据《工程结构通用规范》GB55001-2021《建筑与市政工程抗震通用规范》GB55002-2021《建筑与市政地基基础通用规范》GB55003-2021《建筑地基基础设计规范》GB50007-2011《挡土墙（重力式、衡重式、悬臂式）》17J008材料及构造1.采用混凝土重力式挡土墙，混凝土强度等级为C25o2.挡土墙基底应置于满足承载力要求的地基上，基底逆坡应符合设计要求，以保证墙身稳定，如开挖后不满足设计要求，则应立即告知设计单位，以便作相应调整。
3.如若开挖遇到软土、液化土等特殊性岩土时，应按有关规定，对地基妥善处理后方可施工挡土墙。
4.陡坡地段、若地基为完整坚硬基础岩石、采用台阶基础：台阶基础采用C15片（块）石混凝土。
5.基底埋置深度应满足地基强度与稳定性、根据现场开挖基底在满足承载力要求的情况下，可适当调整基础标高。
泥岩、页岩等地质岩石基础开挖至设计标高后立即以M7.5砂浆封面，不得暴露于雨水、空气中太久，以免加快风化。
6.挡土墙背后填料根据附近土源，尽量选用抗剪强度高和透水性强的砾石或砂土。
当选用粘性土为填料时，宜掺入适量的砂石或砾石；不得选用膨胀土、淤泥质土、耕植土做填料。
对于挡土墙填料的内摩擦角，宜通过试验取得。
7,墙背回填待强度达到设计强度的75%时进行，并分层填筑夯实，注意墙身不要受到冲击的影响。
8,挡土墙墙背与岩石分界线交界位置处，浸水挡土墙常水位以上30cm,坡脚地面线以上30cm设置最低一排泄水孔，其上则分层设置泄水孔,泄水孔间距2至3m,上下左右交错布置，孔内预埋5cmPVC管。
PVC管应长出墙背20cm,其端部30cm用土工布包裹。
在泄水孔进水口处设置粗颖粒材料（大粒径碎石或片石）堆囊以利于排水。
9.在最低一排泄水孔底部铺设一层机织防渗土工布隔高层，以防止基底层受水侵蚀。
挡墙基坑（最低一排泄水孔以下部分）采用石灰土回填用安要求夯实，墙背（指最低一排泄水孔以上部分）回填则采用透水性材料，如碎石、碎砾石、砂片石、砂岩碎刷等。
重力式挡土墙设计
摘要挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。
在挡土墙横断面中，与被支承土体直接接触的部位称为墙背；与墙背相对的、临空的部位称为墙面；与地基直接接触的部位称为基底；与基底相对的、墙的顶面称为墙顶；基底的前端称为墙趾；基底的后端称为墙踵。
根据其刚度及位移方式不同，可分为刚性挡土墙、柔性挡土墙和临时支撑三类。
根据挡土墙的设置位置不同，分为路肩墙、路堤墙、路堑墙和山坡墙等。
设置于路堤边坡的挡土墙称为路堤墙；墙顶位于路肩的挡土墙称为路肩墙；设置于路堑边坡的挡土墙称为路堑墙；设置于山坡上，支承山坡上可能坍塌的覆盖层土体或破碎岩层的挡土墙称为山坡墙。
重力式挡土墙是以墙身自重来维持挡土墙在土压力作用下的稳定的。
重力式挡土墙多用劲砌片石砌筑，在缺乏材料的地区有时可用混凝土预制块作为砌体，也可直接用混凝土直接砌筑，一般不配钢筋或在局部范围配置少许钢筋。
这种挡土墙形式简单，施工方便，可就地取材，适应性强。
关键词：挡土墙；路堑墙；山坡墙；重力式挡土墙目录前言 (1)挡土墙的作用 (1)挡土墙各部位的名称 (1)挡土墙的位置 (1)挡土墙的分类 (2)第一章设计要求 (3)1.1挡土墙的设计资料 (3)第二章重力式挡土墙的简介及分类 (4)2.1重力式挡土墙的简介 (4)2.2重力式挡土墙的类型 (4)第三章重力式挡土墙的设计 (8)3.1重力式挡土墙构造 (8)3.2重力式挡土墙的布置 (9)3.3基础埋置深度的确定 (11)第四章重力式挡土墙的验算 (11)4.1 作用在挡土墙上的力系 (11)4.2挡土墙稳定性检算 (14)第五章参考文献 (23)第六章附图 (23)前言一：挡土墙的作用在路基工程中，挡土墙的应用十分广泛。
在高坡和陡坡路堤的下方设置挡土墙，可防止路堤边坡沿基底滑动，保证路基稳定，同时又可以收缩坡脚，减少填方和少占农田。
滨河或水库路堤在临水一侧设挡土墙，可防止水流对路基的冲刷和侵蚀，同时也可避免压缩河床或侵占库容。
重力式挡土墙设计
重力式挡土墙设计一、引言挡土墙被广泛应用于各类工程中，用于实现土体的稳定和防止土体滑动。
其中，重力式挡土墙以其结构简单、施工便捷、经济高效的特点，成为常见的土木工程中的挡土墙类型之一。
本文将重点探讨重力式挡土墙的设计原理、主要构造要素以及设计考虑因素。
二、设计原理重力式挡土墙设计的核心原理是通过墙体的自重和基底的摩擦力来平衡土体的侧压力，确保墙体的稳定性。
具体而言，设计要满足以下原理要求：1. 墙体自重原理：重力式挡土墙的墙体自重应足够大，能够抵抗土体的侧压力，防止挡土墙的倾覆和滑动。
2. 基底摩擦力原理：墙体与基底之间的摩擦力对于防止土体滑动至关重要。
设计中需考虑墙体和基底材料的摩擦系数，并通过增大基底面积或采用摩擦锚杆等手段增加摩擦力。
3. 合理的墙体倾角：根据土体性质和工程条件等因素，确定合理的墙体倾角，使其既能满足结构稳定性要求，又能在经济和施工上具备可行性。
三、主要构造要素重力式挡土墙的设计还需关注以下主要构造要素：1. 挡土墙墙体：墙体通常采用混凝土或砌石，具备足够的自重和抗压强度。
墙体厚度和高度需要根据设计土体的压力和墙体所需的稳定性来确定。
2. 墙顶板：墙顶板承受着来自土体和荷载的压力，应具备足够的承载能力和平整度。
一般采用预制混凝土板或钢筋混凝土板。
3. 排水系统：重力式挡土墙需要考虑土体的排水问题，避免水分对土体稳定性的影响。
设计中应合理布置排水孔或排水管，确保土体排水畅通。
四、设计考虑因素在进行重力式挡土墙设计时，还需考虑以下因素：1. 土体性质：重力式挡土墙设计应根据实际土体的性质、强度参数和侧压力等因素进行合理选择和计算。
2. 设计荷载：考虑到挡土墙可能承受的附加荷载，如交通荷载、地震荷载等，需对设计荷载进行充分的考虑。
3. 稳定性分析：通过进行稳定性分析，确认挡土墙在不同工况下的稳定性，并进行结构上的调整和优化。
4. 施工和维护性：设计中需考虑施工的可行性和墙体的日常维护要求，确保设计方案的可操作性和长期可靠性。
