3．24脉波整流机组整流机组是地铁直流牵引供电系统中的重要设备之一。
整流机组的设计、结构特点和保护方式关系到整个直流牵引供电系统的正常运行。
目前，为了提高直流电的供电质量，降低直流电源的脉动量，城市轨道交通多数采用等效24脉波整流机组，一般都由两台相同容量l2脉波的整流变压器[9]和与之匹配的整流器共同组成。
3.124脉波整流机组的作用及要求在地铁供电系统中，牵引变电所高压侧的电压多为35kV AC(或33kV AC)，而接触网的电压为1500V DC(或750V DC)，所以需要降压和整流。
整流机组包括整流变压器和整流器，其作用是将35kV AC(或33kV AC)降压、整流，输出1500V DC(或750V DC)电压供给地铁接触网，实现直流牵引。
地铁牵引变电所一般设于地下，所以整流机组也安装在地下室。
整流变压器宜采用干式、户、自冷、环氧树脂浇注变压器，其线圈绝缘等级为F 级，线圈温升限值为70K/90K(高压，低压)，其承受极限温度为155℃，铁心温升在任何情况下不应产生损坏铁心金属部件及其附近材料的温度。
在高湿期可能产生凝露，应采取措施防止凝露对设备的危害。
整流器采用自然风冷式，适用于户安装。
整流器柜宜采用独立式金属柜，二极管及其它元件的布置应考虑通风流畅、接线方便，同时便于维护、维修。
整流器与外部连接的跳闸信号采用接点方式，报警信号采用数字方式。
柜的上部及底部开口，采取措施防止小动物进入，正面和后面有门，各部件与柜应绝缘。
整流变压器应从结构上进行优化设计，以抑制谐波的产生，减少电磁波干扰。
整流机组产生的谐波电流应满足国家标准的规定，并满足我国电磁兼容相应的标准[10]。
根据IEC164规定，地铁作为重型牵引负荷，其负荷等级为VI级，整流机组设备的负荷特性满足如下要求：100%额定负荷时可连续运行；150%额定负荷时可持续运行2h；300%额定负荷时可持续运行1min。
整流器的设计应满足当任一臂并联的整流管有1个损坏时，能全负荷正常运行。
二十四脉波整流资料
3．24脉波整流机组整流机组是地铁直流牵引供电系统中的重要设备之一。
整流机组的设计、结构特点和保护方式关系到整个直流牵引供电系统的正常运行。
目前，为了提高直流电的供电质量，降低直流电源的脉动量，城市轨道交通多数采用等效24脉波整流机组，一般都由两台相同容量l2脉波的整流变压器[9]和与之匹配的整流器共同组成。
3.124脉波整流机组的作用及要求在地铁供电系统中，牵引变电所高压侧的电压多为35kV AC(或33kV AC)，而接触网的电压为1500V DC(或750V DC)，所以需要降压和整流。
整流机组包括整流变压器和整流器，其作用是将35kV AC(或33kV AC)降压、整流，输出1500V DC(或750V DC)电压供给地铁接触网，实现直流牵引。
地铁牵引变电所一般设于地下，所以整流机组也安装在地下室内。
整流变压器宜采用干式、户内、自冷、环氧树脂浇注变压器，其线圈绝缘等级为F级，线圈温升限值为70K/90K(高压，低压)，其承受极限温度为155℃，铁心温升在任何情况下不应产生损坏铁心金属部件及其附近材料的温度。
在高湿期内可能产生凝露，应采取措施防止凝露对设备的危害。
整流器采用自然风冷式，适用于户内安装。
整流器柜宜采用独立式金属柜，二极管及其它元件的布置应考虑通风流畅、接线方便，同时便于维护、维修。
整流器与外部连接的跳闸信号采用接点方式，报警信号采用数字方式。
柜的上部及底部开口，采取措施防止小动物进入，正面和后面有门，各部件与柜应绝缘。
整流变压器应从结构上进行优化设计，以抑制谐波的产生，减少电磁波干扰。
整流机组产生的谐波电流应满足国家标准的规定，并满足我国电磁兼容相应的标准[10]。
根据IEC164规定，地铁作为重型牵引负荷，其负荷等级为VI级，整流机组设备的负荷特性满足如下要求：100%额定负荷时可连续运行；150%额定负荷时可持续运行2h；300%额定负荷时可持续运行1min。
整流器的设计应满足当任一臂并联的整流管有1个损坏时，能全负荷正常运行。
24脉波整流原理
精心整理
精心整理
等效24脉波整流机组原理分析
整流机组是地铁直流牵引供电系统中的重要设备之一。
目前，城市轨道交通多数采用等效24脉波整流机组，一般都由两台12脉波的整流变压器和与之匹配的整流器共同组成。
理论上只要满足12相24脉波整流系统的要求，组成24脉波的2台变压器的联结组可以有很多种，如Dy5／Dd0一Dy7／Dd2、Dyll ／d0一Dyl ／d2等。
12组采用d 、Y 一个整流桥接至整流变压器二次侧“Y 单台12脉波整流机组输出波形如图17.5°，并联工作时，才能形成等效二十Dyll ／Dd0和Dyl 2台整流变压器原边绕组分别移相+7.5°和一7.5°的移相，在整流变压器原边采用延边三角形接法，其相量关系图如图2和图3所示。
一次侧三角绕组联结（延边三角形）二次侧y 结构向量关系图二次侧D 结构向量关系图
图2+7.5°变压器向量关系图
精心整理
精心整理
15°。
结组
别：Dyll ／d0T2联结组别：Dyl ／d2
图424脉波整流机组原理。
24脉波整流电路的设计与分析
xxxx大学毕业设计(论文)任务书课题名称24脉波整流电路的设计与分析学院电气学院专业班级电气工程及其自动化0x2班姓名欧耶学号44毕业设计（论文）的工作内容:1、整流电路的基础理论介绍;2、整流谐波的危害及治理;3、滤波电路的原理及作用介绍4、24脉波整流电路的原理、设计以及仿真分析;5、整流变压器保护起止时间：20 年 2 月14 日至20 年 6 月13 日共16 周指导教师签字系主任签字院长签字摘要AC/DC 变换器是电力电子装置中最为常用的一种变换器，为了减小其对电网的污染,提高功率因数，在中、高功率场合下通常采用多脉波二极管整流技术,可以降低设备成本，提高效率，并且不会产生额外的EMI。
整流电路是高压直流电源系统中的重要组成部分。
整流电路的设计、结构特点和保护方式关系到整个高压直流电源系统的正常运行。
本文介绍了整流电路中最新流行的24脉波整流电路的构成原理、特点、谐波危害治理及保护配置。
文中首先介绍了整流电路的基本理论知识并对几个基本整流电路进行分析，接着介绍了整流电路谐波的危害及治理和滤波电路，最后详细介绍了24脉波整流电路的原理，并对整流电路通过MATLAB对该电路进行了仿真。
经过理论分析、仿真研究,证实了该电路的合理性和可靠性,与传统的12脉波整流相比24脉波整流具有有效减小输入电流谐波含量、提高功率因数的优点。
关键词 :整流、谐波、仿真、保护AbstractAC / DC power converter is the most commonly used electronic devicesin a converter .In order to reduce the pollution of its power grid and improve power factor, in middle-and high-power situations multi-pulse diode rectifier technology is used, which can reduce cost of the equipmentand increases efficiency, besides it would not generate additional EMI.Rectifier circuit is an important component of the high voltage DC power supply system. Rectifier circuit design, structural features and conservation relates to the normal operation of high voltage DC power supply system. This text introduces the constitute principle，feature，governance of harmonics hazard and protection disposition of the rectifier circuit of the pulse wave rectifier circuit 24, which is latest widespread. Firstly, it is written about the basic theoretical knowledgeand some basic analysis of rectifier circuit. Second part relates to the harmonic rectifier hazards， governance and filter circuit. At last， 24 pulse rectifier circuit principle is expounded in detail, with simulationto rectifier circuit through the MATLAB. Going through the theoretical analysis and simulation study, the reasonableness of the circuit and reliability is confirmed. Comparing with the traditional 12-pulse rectifier，24 pulse rectifier could efficiently reduce harmonics contentin input current, and enhance power factors.Keywords: rectifier, harmonics, simulation, protection摘要............................................................................................................. 错误！未定义书签。
24脉波整流原理
24脉波整流原理
24脉波整流原理是指通过电子器件将交流信号转换为直流信号的一种技术。
在传统的单相整流电路中，交流电压的波形只有正半周或负半周可用，而在24脉波整流电路中，每个周期内正、负两个半周期都可以被充分利用，大大提高了整流效率，减小了谐波功率的损耗。
1.输入电源：交流电源通过变压器降压后输入整流电路。
2.相位延迟：通过相位延迟电路将输入信号分成12个相位相差30度的交流信号。
3.整流：将每个相位经过整流电路进行整流，得到相应的直流信号。
4.滤波：将整流后的信号进行滤波，去除掉谐波部分，得到平滑的直流输出信号。
5.叠加：将12个直流信号进行叠加，得到最终的直流输出信号。
值得注意的是，24脉波整流电路中的整流电路和滤波电路需要根据具体的需求来设计。
常见的整流电路有单相桥式整流电路和三相桥式整流电路，常见的滤波电路有电容滤波电路和电感滤波电路等。
使用24脉波整流电路的好处是可以提高整流效率，减小谐波损耗。
在传统的单相整流电路中，只有正半周或负半周的信号能够被利用，导致整流效率较低。
而在24脉波整流电路中，每个周期内正、负两个半周期都可以被充分利用，大大提高了整流效率。
同时，由于12个相位相差30度的信号进行叠加，可以减小谐波部分的损耗，使得输出信号更加稳定，功率质量更高。
总之，24脉波整流原理是通过将输入交流信号分成12个相位相差30度的交流信号，然后经过整流、滤波和叠加等步骤，将交流信号转换为直流信号的一种技术。
其优点是能够提高整流效率，减小谐波损耗，适用于一些对输出功率质量要求较高的应用场合。
24v全波整流的电压 -回复

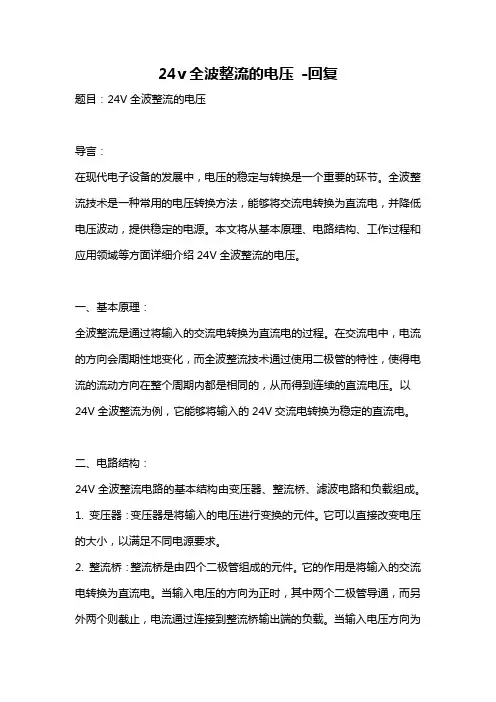

24v全波整流的电压-回复题目：24V全波整流的电压导言：在现代电子设备的发展中，电压的稳定与转换是一个重要的环节。
