北京市2019年中考物理复习 冲刺训练：电学实验专题
电学实验专题一、常见仪器的使用与读数
例1．如左下图所示的电阻箱的示数为Ω，如右下图所示，电能表的示数为 kW·h.
例2、小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为Ω.
二、一些基本实验
例3、为了验证并联电路的电流特点，小薇设计了如图所示
的电路进行实验.
（1）在连接电路时，开关应处于______状态.
（2）小薇先将电流表接在L1所在的支路，闭合开关
后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，
电路可能存在的故障是：_______________
（3）排除故障后，她测出了L1、L2支路和干路上的电流分
别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出：
I1=0.5A，I2=______A，I=______A.根据测量结果，在误差
允许范围内你认为并联电路中干路电流和各支路电流的关
系是：______________.（写出关系式即可）
（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继
续实验的方法进行验证，你还可以采用的方法是：
______________________________________.
例4、小明同学想比较金属材料甲和金属材料乙哪个更容易
导电.现有金属材料甲和金属材料乙制成的各种不同规格Array的
金
属
丝
，
规
格
如
下表所示：
请你帮助小明同学完成下面的实验方案.
（1）请画出实验电路图（用“”表示金属丝）.
（2）根据实验电路，实验器材除金属丝、干电池、开关、
导线外，还必须选用什么器材？ _________ （3）为达到实验目的，写出实验应选取的金属丝（只需填
字母代号）.________
（4）通过实验，写出你是如何判断哪种金属材料更容易导
电？_________
例5、小明用图甲所示的电路探究“电阻上的电流跟两端电
压的关系”，图乙是小明未完成连接的实验电路.
（1）电压表应选择的量程；现要求滑动变阻器滑
片向左移动时，电流表示数增大.请你按照对电压表量程的
选择和对滑动变阻器连接的要求，用笔画线代替导线，完
成图乙中实验电路的连接.
（2）小明按要求正确连接电路后，闭合开关，发现电压表
指针偏转到满刻度的位置.其原因可能
是 .（写出一个）
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电
阻R的不同电流和对应的电压值，如下表所示.
①请根据表中数据在下图中画出电阻R的U－
I关系图像.
②小明在实验中所用电阻R的阻值为
Ω；当通过的电流为0.5A时，电阻R 消耗的
电功率为 W.
（4）如果将实验电路中的电阻R更换成一个额定电压为3.8V、阻值约为10Ω的小灯泡后，要进行“测量小灯泡的额定电功率”的实验，则对实验电路还必须进行怎样的改动： .
例6、小明利用电压表和阻值为R0的定值电阻，测量额定电压为2.5V的小灯泡L正常发光时的电阻R L.他选择了满足实验要求的实验器材，并连接了部分实验电路，如图所示.
（1）为了测量出R L的阻值，请只添加两条导线完成图15所示的实验电路的连接；
（2）请把小明的实验步骤补充完整：
①断开开关S2、闭合开关S1、S3，移动滑动变阻器的滑片P，使；保持滑动变阻器的滑片位置不变，断开开关S3、闭合开关S2，记录电压表的示数为U；
②请用R0及实验数据表示出R L.R L= .
例7、小林利用定值电阻R进行实验，记录的实验数据如下表所示.表中I为通过电阻R的电流，P为电阻R的电功率.请根据表中数据归纳电功率P与电流I的关系：在
的条件下，P = .
三、典型题例赏析
例8、实验室备有下列器材：
A．待测定值电阻Rx：阻值在49~52 Ω之间
B．滑动变阻器：最大阻值见图甲
C. 滑动变阻器：最大阻值见图乙
D．定值电阻R0：阻值20 Ω
E．电压表V：测量范围0~3 V
F．电源E：电源电压恒为4.5 V
G．单刀双掷开关（双向开关）S及导线若干
为了较精确地测出待测电阻Rx的电阻，小明设计了图丙所示的电路.
在小明设计的电路中，滑动变阻器应选 (填器材前面的序号字母).
小明在实验中的主要操作步骤及记录的数据是：
Ⅰ．将开关S掷向1, 由 (填“a至b”或“b至a”）移动滑动变阻器的滑片P至某一位置，读出V表的示数为2.5 V；
Ⅱ．保持滑动变阻器滑片P的位置不变，将开关S掷向2, 读出V表的示数为1.5 V.根据小明的测量数据可以得到待测电阻的阻值Rx= Ω。

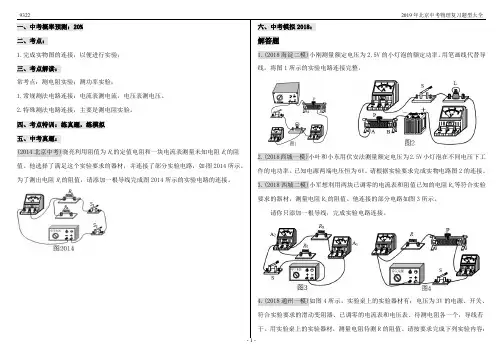

2019年北京中考物理题型大全32-2实验选择解答-电学-用笔画线代替导线,完成电路连接
值。
他选择了满足这个实验要求的器材，并连接了部分实验电路，如
所示的实验电路的连接。
2.(2018西城一模)小叶和小东用伏安法测量额定电压为2.5V小灯泡在不同电压下工作的电功率。
已知电源两端电压恒为6V。
请根据实验要求完成实物电路图2的连接。
3.(2018西城二模)小军想利用两块已调零的电流表和阻值已知的电阻
要求的器材，测量电阻R
X
的阻值。
他连接的部分电路如图
请你只添加一根导线，完成实验电路连接。
4.(2018通州一模)如图4所示，实验桌上的实验器材有：电压为3V的电源、开关、符合实验要求的滑动变阻器、已调零的电流表和电压表、待测电阻各一个，导线若
6.(2018昌平二模)小军要测量小灯泡的额定功率。
实验桌上备有如下器材：电压为
的电源、额定电压为2.5V的小灯泡L、滑动变阻器、已调零的电流表和电压表、开关，导线若干。
他设计了如图6所示的电路进行实验。
用笔画线代替导线，将图6的实物电路连接完整；
六、中考模拟2018：
解答题
；；。

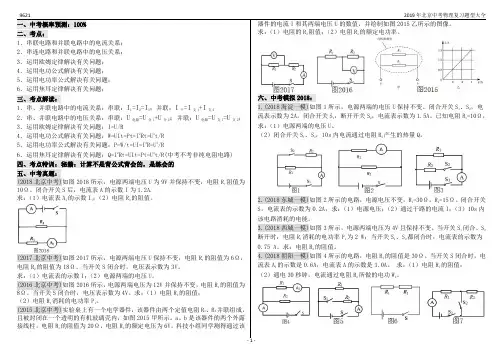

2019年北京中考物理题型大全62-1计算题-电学-压轴题
2019 年北京中考物理复习题型大全
器件的电流 I 和其两端电压 U 的数值，并绘制如图 2015 乙所示的图像。 求：（1）电阻的 R2 阻值；（2）电阻 R2 的额定电功率。
六、中考模拟 2018： 1.(2018 海淀一模)如图 1 所示，电源两端的电压 U 保持不变。闭合开关 S1、S2，电 流表示数为 2A。闭合开关 S1，断开开关 S2，电流表示数为 1.5A。已知电阻 R1=10Ω， 求：（1）电源两端的电压 U。 （2）闭合开关 S1、S2，10s 内电流通过电阻 R2 产生的热量 Q。
16.(2018 海淀二模)如图 16 所示，电源两端电压为 6V 并保持不变，当开关 S 闭合时， 电压表示数为 4V，电流表示数为 0.5A。 求：（1）小灯泡 L1 的阻值 R1。（2）小灯泡 L2 的电功率 P2。 17.(2018 东城二模)如图 17 所示，电源两端电压为保持不变，电阻 R1 的阻值为 5Ω， 电阻 R2 的阻值为 25Ω。闭合开关 S，电阻 R2 两端的电压为 5V。 求：（1）电阻 R1 两端的电压；（2）电阻 R2 消耗的电功率。 18.(2018 西城二模)如图 18 所示，是电饭煲的工作原理的示意图。图中电源电压恒 为 220V，R1 和 R2 均为加热电阻，S1 是温控开关。高温煮饭时，电饭煲的电功率 P 为 1100W；保温焖饭时，电饭煲的电功率 P′为 440W。 求：（1）电阻 R1 的阻值；（2）保温焖饭时电路中的电流 I 和 R2 两端的电压 U2。
-3-
9621
参考答案：
2.
五、中考真题：16 年比 15 年的计算题更基本，14 年以前的题已不具备参考性
2018.闭合开关 S 后，电阻 R1 和 R2 并联：

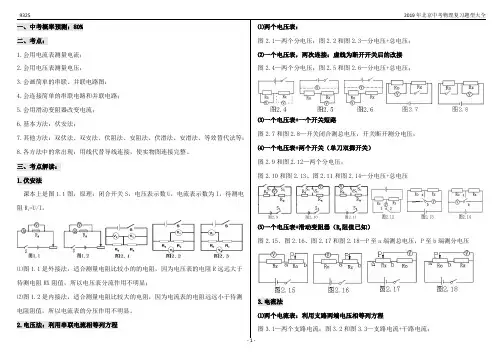

2019年北京中考物理题型大全32-5实验选择解答-电学-测电阻
⑴图1.1是外接法，适合测量电阻比较小的的电阻，因为电压表的电阻R远远大于待测电阻RX阻值，所以电压表分流作用不明显；⑵图1.2是内接法，适合测量电阻比较大的电阻，因为电流表的电阻远远小于待测⑶一个电压表+一个开关短路图2.7和图2.8—开关闭合测总电压，开关断开测分电压；⑸一个电压表+滑动变阻器（R阻值已知）图2.15、图2.16、图2.17和图2.18—P至a端测总电压，P至b端测分电压3.电流法虚线为断开开关后的改接；利用支路两端电压相等列方程5.：用线代替导线连接，使实物图连接完整⑷一个电流表+两个开关（单刀双掷开关）利用支路两端电压相等列方程图3.11—两个支路电流；或者支路电流+干路电流；图3.12—两个支路电流；阻值已知）⑸一个电流表+滑动变阻器（R图3.13和图3.14—P至a端测一个电阻的电流；PC．(2016北京中考)小英按图2016甲所示的电路图连接实验电路，测量电阻闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图北京中考)晓亮利用阻值为R的定值电阻和一块电流表测量未知电阻R值。
他选择了满足这个实验要求的器材，并连接了部分实验电路，如图2014所示的实验电路的连接。
；只闭合开关=______________。
2.(2018房山一模)图2所示，是小明测量未知电阻Rx的实验电路，电源电压不变，为阻值已知的定值电阻。
当闭合开关S1和S2时，电流表的示数为I1；当只闭I2。
则下列四个选项中，Rx的表达式正确的是3.(2018门头沟二模)如图3所示是小成测量未知电阻Rx的实验电路，电源两端电压4.(2018平谷一模)如图4所示是小成测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。
当开关闭合时，电压表示数为U1；当开关。
则下列四个选项中，Rx的表达式正确的是5.(2018延庆一模)小乐想利用两块电流表和阻值已知的电阻R0测量电阻RX的阻值。
2019年北京中考物理题型大全32-11实验选择解答-电学-实验设计
2.(2018东城一模)小东同学在做电学实验时，准备了如下实验器材：电源（电压恒定且未知）、电流表、定值电阻，滑动变阻器R、开关、导线若干，为了证明：“当
电阻箱
）和开关各一个，导线若干。
请利用实验器材设计实验证明她
（
9.(2018门头沟一模)实验桌上有如下器材：符合实验要求的电源一个、电流表和电
压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。
要求从实验桌上选
（1）你认为小星的实验存在的问题是_____________________________________；
所示；2016：
所示；
实验数据记录表如右表所示。
所示。
（3）实验数据记录表：
（4）实验数据记录表：
3.（1）实验电路：见图3；
所示；
8.（1）实验电路图：如图8所示。
（3）实验数据记录表：
7.（1）导体电阻；导体的电功率；
（3）实验数据记录表：
（3）实验数据记录表：
实验数据记录表①按照电路图连接电路，读出甲、乙烧瓶中温度计的示数t，R、R的阻值，并记录
③利用
流I 2，并将I 2及R 2的阻值，记录在实验数据记录表中；
④仿照步骤③，用电流表分别测量通过电阻R 3、R 4、R 5和R 6的电流I 3、I 4、I 5和I 6，并将R 3、R 4、R 5和R 6的阻值和相应的电流值I 3、I 4、I 5和I 6记录在实验数据记录表中。
实验数据记录表：。

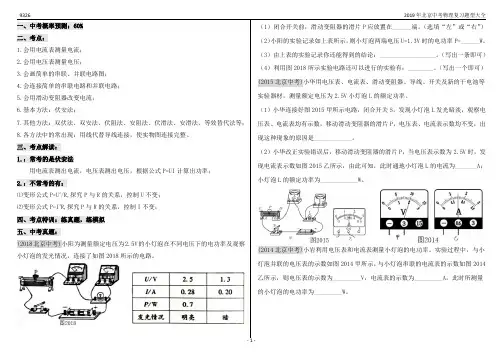

2019年北京中考物理题型大全32-6实验选择解答-电学-测电功率
(2014北京中考)小岩利用电压表和电流表测量小灯泡的电功率。
实验过程中，与小灯泡并联的电压表的示数如图2014甲所示，乙所示，则电压表的示数为_________V，电流表的示数为_________A，此时所测量的小灯泡的电功率为_________W。
2.(2018东城二模)测小灯泡额定电功率的实验中，提供的实验器材有：符合实验要3.(2018石景山一模)小林想测量额定电压为 2.5V的小灯泡的额定功率P及正常发4.(2018丰台二模)下列电路图中电源电压保持不变，已知定值电阻的阻值为R，小明想只用一个电表测出小灯泡的电功率，设计了如图4所示的四个电路图，其中能测出小灯泡电功率的是解答题1.(2018海淀二模)小刚测量额定电压为2.5V的小灯泡的额定功率。
（1）用笔画线代替导线，将图1-1所示的实验电路连接完整。
（2）闭合开关前，滑动变阻器的滑片P应置于________端。
（选填“A”或“B”）（3）当小灯泡正常发光时，电流表的示数如图1-2所示，则小灯泡正常发光时电流表的示数为________A，小灯泡的额定功率为________W。
（1）请根据实验要求完成实物电路图2-1的连接。
（2）开关S闭合前，图2-1中滑动变阻器的滑片P应移至________端（选填“A”（1）连接电路时开关应________；（2）请你指出图3甲所示的实物连接图中的一处错误:_____________________；（3）改正错误后，闭合开关，发现灯泡不亮，两电表均无示数。
为了查找故障，小阳将电压表拆下，在开关闭合状态下，将电压表分别接在电源、滑动变阻器、开关两端，发现只有接在滑动变阻器两端时，电压表无示数，由此可以判断，出现故障的元件是:_________；（4）排除故障后开始试验，当滑片P移到某一位置时，电压表示数如图3乙，为测量灯泡额定电功率，应将滑片P向_______(选填：“左”或“右”)移动，直至电压表的示数为3.8V时，此时电流表示数如图3丙,则小灯泡的额定功率是_______W；（5）若用该电路测量规格为“1.5V0.3A”灯泡的额定功率，需对该电路图中的实验器材进行适当的调整，你的做法是:_____________________________________。

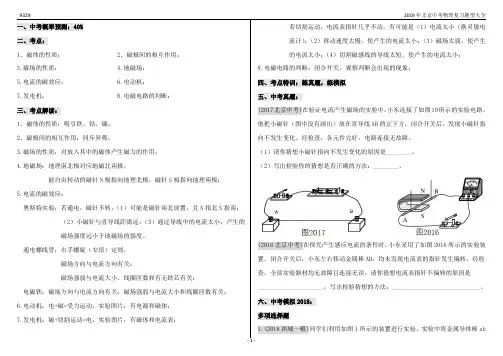

2019年北京中考物理题型大全32-9实验选择解答-电学-电磁
(2016北京中考)在探究产生感应电流的条件时，小东采用了如图2016所示的实验装2.(2018通州一模)关于图2所示的甲、乙、丙、丁四个实验，下列说法正确的是A．甲实验说明电流周围存在磁场A.甲图可以说明磁场对通电线圈有力的作用，利用其原理制成了发电机B.乙图中的实验可以证明“磁能生电”，是机械能转化为电能所示的电路，探究电磁铁的磁性强弱与电流大小的关系，他用大铁钉作铁芯制作电磁铁，还找来一些大头针进行实验，下列关于该探究2.(2018海淀一模)如图2所示，某物理兴趣小组的同学，用较长的软电线两端与电流表两接线柱连接起来，两位同学手持电线分别站在地面上东、西方位，像摇跳绳一样在空中摇动电线，使电线切割地磁场的磁感线，发现电流表指针不偏转。
经检查各元件完好连接无故障。
请完成下列问题。
（1）猜想电流表指针不偏转的可能原因：________；（2）写出检验你的猜想的方法：________。
3.(2018东城二模)实验室除了条形磁铁还提供了如图3所示的实验器材，请你设计实验证明：条形磁铁中央与两端磁性强弱不同。
写出从图3所选择的实验器材：__________________；并简述实验步骤和实验现象。
(1)实验中磁场的强弱是通过________来反映的；(2)分析比较图4中的A、B、C三个区域或D、E、F三个区域可得出的初步结论6.(2018平谷一模)在探究通电螺线管外部磁场方向的实验中，小阳小组的同学在螺线管的左端放上一个小磁针，通电后发现小磁针的指向如图6甲所示；接下来他们通过对调电池的正负极改变了螺线管中的电流方向，发现小磁针静止时南北极所指方向发生了改变，如图6乙所示。
该实验中小磁针的作用是__________，请你写出小阳小组同学所探究的问题是__________。
2019年北京中考物理题型大全32-1实验选择解答-电学-电学基本概念
解答题
1.(2018 通州一模)在中国科技馆二层“探索与发现”A 厅中有一件展品名为“静电 滚球” ， 如图 1 所示。 展台左侧是一个透明罩， 罩内展台的中央为半球形的中心电极， 罩内四周是环形金属板，环形金属板接地，罩内台面上放置着一些金属小球；展台 右侧是一个转轮，转轮上有转动手柄。请将“静电小球”中金属小球的滚动原理补 充完整： 金属小球的滚动原理是：当转动转轮时，中心电极带正电，由于静电感应，每 个金属小球内部的电荷会重新排布，小球靠近中心电极一侧带负电荷、远离中心电 极的一侧带等量的正电荷。由于每个小球的负电荷离中心电极距离近、正电荷离中 心电极距离远，所以中心电极对负电荷的吸引力大于对正电荷的排斥力，因此，金 属小球就会向___________滚动；当金属小球与中心电极碰撞时，金属小球带上正电 荷。由于中心电极与金属小球都带有正电荷，小球受到中心电极___________力的作 用而远离。当金属小球与接地的金属板碰撞时，正电荷被中和，此时金属小球 ___________（选填“带正电” 、 “带负电”或“不带电” ） 。如此循环往复，小球会在 中心电极和环形金属板之间不停地滚来滚去。
2.(2018 怀柔一模)为避免因线路结冰而倒杆断线，提高电网对极端气候、重大自然 灾害的抵御能力，国家电网公司 2008 年重点科技减灾防灾项目——直流熔冰装置研 制成功。该装置需要 1 至 2 万千瓦的功率，最大熔冰电流可达 6000 安，最长熔冰距
-2-
9321
2019 年北京中考物理复习题型大全
9321
2019 年北京中考物理复习题型大全
一、中考概率预测：20% 二、考点： 1.带电体的性质； 3.会用电流表测量电流； 5.会画简单的串联、并联电路图； 7.会用滑动变阻器改变电流； 9.家庭电路及安全用电； 三、考点解读： 1.带电体的性质：吸引轻小物体； 2.电荷间的相互作用：同种电荷相互排斥，异种电荷相互吸引； 3.串联所测用电器，先看量程确定分度值，再看指针确定读数，写单位； 4.并联所测用电器，先看量程确定分度值，再看指针确定读数，写单位； 5.整体长方形（横平竖直） ，元件平均分配，拐角不要有元件，导线不要交叉； 6.导线要画到位（连到接线柱） ，不要“切割”元件，通过电表的电流要“+”进“-” 出，量程选择要正确； 7.正确接法：一上一下； 电阻丝接入电路的部分的判断：右边接线柱接入电路，则电阻丝右半段接入电路； 左边接线柱接入电路，则电阻丝左半段接入电路； 移动滑片接入电路阻值的变化：同小异大; 同小是指：电阻丝接入左半段滑片向左移动，或者电阻丝接入右半段滑片向右移动， 接入电路阻值变小； 异大是指：电阻丝接入左半段滑片向右移动，或者电阻丝接入右半段滑片向左移动，
2019北京中考物理考前专项训练-电学计算_1
０．２Ａ＝１．８Ｗ
４．解：（１）当滑片在最左端 ａ点时灯泡正常发光，
所以 Ｕ＝Ｕ额 ＝１２Ｖ
（２） 灯 泡 正 常 发 光 的 电 阻
ＲＬ
＝ Ｕ额 ２ Ｐ额
＝
（１２Ｖ）２ ３Ｖ
＝４８Ω
灯泡与滑动变阻器串联 Ｒ总 ＝Ｒ１ ＋ＲＬ ＝１２Ω ＋４８Ω＝６０Ω
电路中的电流 Ｉ＝Ｕ ＝１２Ｖ＝０．２Ａ Ｒ总 ６０Ω
óô & õ : ö ÷7 ! ì í î ø ù & １ｍｉｎö*ｃù ＝４．２ú１０３Ｊ／（ｋｇ·℃）。A： （１）ìíî&rHIE （２）ìíîøù&ðI7 （ûü １％）
ýþvÿ ìíî
'i?
õ:!" #M'. ２２０Ｖ ２２０ＶX １０C２０DＡ
$I ５０ＨＺ ５０ＨｚX ６００ｒｅｓ／CｋＷ% ｈD &'s(/ ２５０ｇ&ù，Û)ù&*
４．２×１０４Ｊ Ｗ＝０．０２ｋＷ·ｈ＝７．２×１０４Ｊ
微波炉给水加热的效率
η＝ＱＷ吸
＝４７．．２ ２××１１００４ ４
Ｊ≈ Ｊ
５８％
８．解：（１）由 ｐ＝ＦＳ可得，路面能承受的最大压力 Ｆ ＝ｐＳ＝５×１０５Ｐａ×０．２ｍ２＝１×１０５Ｎ （２）车 自 身 的 重 力 Ｇ车 ＝ｍｇ＝４×１０３ ｋｇ× １０Ｎ／ｋｇ＝４×１０４Ｎ 该车的最大载重量为 Ｇ货 ＝Ｆ－Ｇ车 ＝１×１０５Ｎ－ ４×１０４Ｎ＝６×１０４Ｎ 最多可以装运货物的质量 ｍ＝Ｇ货 ＝６×１０４Ｎ＝ ｇ １０Ｎ／ｋｇ ６×１０３ｋｇ＝６ｔ
第 １４题图 １５．L#$%*Ａ¼>&JBg １００Ｎ*!£
B Ｆ&ÉÔ*iD ０．２ｍ／ｓ&M!ù
精选北京市重点中学中考物理冲刺复习电学实验专题(附5套中考试卷)
电学实验专题一、常见仪器的使用与读数例1．如左下图所示的电阻箱的示数为Ω，如右下图所示，电能表的示数为 kW·h。
例2、小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为 V，电流表的示数为 A，电阻R的阻值为Ω。
二、一些基本实验例3、为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。
（1）在连接电路时，开关应处于______状态。
（2）小薇先将电流表接在L1所在的支路，闭合开关后，观察到灯L2发光，但灯L1不发光，电流表的示数为零，电路可能存在的故障是：_______________（3）排除故障后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图甲、乙、丙所示，可读出：I1=0.5A，I2=______A， I=______A。
根据测量结果，在误差允许范围内你认为并联电路中干路电流和各支路电流的关系是：______________。
（写出关系式即可）（4）为了验证结论的普遍性，小薇采用了更换不同灯泡继续实验的方法进行验证，你还可以采用的方法是：______________________________________。
例4、小明同学想比较金属材料甲和金属材料乙哪个更容易导电。
现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如下表所示：Array请你帮助小明同学完成下面的实验方案。
（1）请画出实验电路图（用“”表示金属丝）。
（2）根据实验电路，实验器材除金属丝、干电池、开关、导线外，还必须选用什么器材？ _________（3）为达到实验目的，写出实验应选取的金属丝（只需填字母代号）。
________（4）通过实验，写出你是如何判断哪种金属材料更容易导电？_________ 例5、小明用图甲所示的电路探究“电阻上的电流跟两端电压的关系”，图乙是小明未完成连接的实验电路。
2019年北京中考物理题型大全32-8实验选择解答-电学-证真伪
电功率 P 与电阻 R 的关系为 P=kR（k 为常量） ” 。 （1）画出实验电路图； （2）写出实验步骤； （3）画出实验数据记录表。
3.(2018 石景山二模)小明通过阅读， 知道了最早的电池是 1791 年意大利物理学家伏 特发明的伏打电池。于是他自制了一个如图 3 所示的伏打电池，但是不能确定银和 锌哪个金属片是电池的正极。请你帮他设计实验并进行判断。 （1）写出你选用的实验仪器： （2）简述操作方法、实验现象和结论： 4.(2018 门头沟二模)在做完 “滑动变阻器改变小灯泡亮度” 的实验后， 小刚认为 “通 过小灯泡的电流相等，小灯泡的亮度就相同” 。请你自选实验器材设计一个实验证明 小刚的观点是错误的。 5.(2018 怀柔二模)实验桌上有如下实验器材：满足实验要求的电源一个，电阻箱一 个，滑动变阻器一个，已调零的电流表、电压表各一块，开关一个，导线若干。请 用上述实验器材，设计一个实验证明： “当通过电阻的电流保持不变时，电阻消耗的
3.方法一：电压表 将伏打电池的两根导线分别接在电压表正负接线柱上。若电压表正常显示读数，则 接电压表正接线柱的是电池正极。若电压表反偏，则接电压表正接线柱的是电池负 极。(仪器，操作，结果各 1 分) 方法二：电流表，定值电阻，导线，开关 方法三：发光二极管，导线，开关 4.器材：两个规格不同的小灯泡，符合要求的电源一台，开关一个，导线若干； 电路图：见图 4； 实验步骤：①按图将 L1、L2 串联在电源两端 ②闭合开关 S,观察 L1、L2 的亮度； 分析：L1、L2 的亮度不相同，小刚的观点是错误的。 5.（1）电路图见图 5； （2）实验步骤： ①按照电路图连接实验电路，滑动变阻器滑片移到阻值最大处； ；闭合开关 S，调节 电阻箱阻值为 R1，移动滑动变阻器滑片至某位置，读出电流表的示数 I、电压表的示 数 U1，并把数据 I、R1 和 U1 记录在表格中； ②断开开关，调节电阻箱阻值为 R2，闭合开关，移动滑动变阻器滑片使电流表示数 仍为 I，读出电压表的示数 U2，并把数据 R2 和 U2 记录在表格中； ③仿照步骤②，再做 4 次实验，把电阻箱阻值 R 和电压表示数 U 记录在表格中； ④根据公式 P=IU 计算电功率 P，并把数据记录在表格中 （3）实验记录表格：
