WinCC V7水流动画
GIF控件在WINCCV7项目中的应用
GIF控件在WINCC V7项目中的应用发布时间：2022-07-11T09:15:40.556Z 来源：《科技新时代》2022年7期作者：邓纯柳[导读] GIF指的是图像交换格式。
与其他图像格式相比，GIF可以采用LZW压缩算法编码，无损图像则采用索引色点阵图的方式。
在实际应用中，GIF压缩方法有两种：减少颜色数和减少帧数。
所以在自动控制系统中，GIF动画是实现目标动态化应用显示最好的选择之一。
福建三钢冶金建设有限公司内容摘要：本文通过对西门子WINCC V7人机交互软件和GIF格式动画原理的探讨，深入地研究了GIF控件在WINCC经典项目中的应用，通过长期细致项目运行比对，对图形图像显示效果与占用系统资源的分析，总结，充分展现了合理使用GIF动画效果在自动化控制系统中的优势与创新。
关键词： WINCC、人机交互、动画、控件1.引言WINCC是西门子公司最经典的过程监视系统，它实现了自动控制系统与IT系统之间的互联互通。
在WINCC中最为重要的就是人机交互功能，它是利用WINCC强大的图形编辑器实现的。
在工业企业中，上至管理层下到生产一线集控室，WINCC可以让每一位相关人员看到生产流程的动态画面，从而更好地掌握生产现场的实际情况。
这些主要来自WINCC的图形图像功能。
WINCC虽然优势众多，但要在其创建的人机交互画面上，显示出人们心中所期望的“动态”效果，并没有直接的方法。
这就需要使用脚本运算或第三方控件等方法实现。
本文就是通过探索Animation GIF ActiveX这个第三方控件，在WINCC项目中动态效果的应用，以达到生产、技术和管理各方都较为满意，且操作性、实用性强的动态化图形设计方法。
本文所涉及的WINCC均由V5.X发展来的V7.X版本，即“经典版”，博图集成的WINCC版本无法使用该功能。
2.GIF动画的原理与优势GIF指的是图像交换格式。
与其他图像格式相比，GIF可以采用LZW压缩算法编码，无损图像则采用索引色点阵图的方式。
wincc动画命令
WINCC动画脚本默认分类2008-01-21 15:19:23 阅读310 评论0 字号：大中小订阅电机风扇旋转（几何---起始角度）：#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static DWORD f=20;if (GetTagBit("DI电机运行信号")) {f= f+30; '起始角度变化量'if (f==360) (f=0);}return f;}电机风扇旋转（几何---结束角度）：#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static DWORD i=80; '大于起始角度60'if (GetTagBit("DI电机运行信号")) {i = i+30; '等于起始角度变化量'if (i==360) (i=0);}return i;}**物料水平右移动（几何---位置X）（停车后，物料回到原点）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int a=350;if (GetTagBit("DI电机运行信号") && (a<=730)) {a+=20;if (a>=720) (a=350);}if (!GetTagBit("DI电机运行信号")) (a=350);return a;}物料水平右移动（几何---位置X）（停车后，物料停在该点）#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int a=350;if (GetTagBit("DI电机运行信号") && (a<=730)) {a+=20;if (a>=720) (a=350);}return a;}物料向上移动（几何---位置Y）（停车后，物料停在该点）#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int b=450;if (GetTagBit("DI电机运行信号") && (b>=290)) {b-=10;if (b<=280) (b=450);}return b;}年月日（静态文本）#include "apdefap.h"char* _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {time_t timer ;struct tm *ptm;char *p;time(&timer);ptm =localtime(&timer);p =SysMalloc(9);sprintf(p,"%04d/%02d/%02d",ptm->tm_year-100+2000,ptm->tm_mon+1,ptm->tm_mday); return(p);}时分秒（静态文本）#include "apdefap.h"char* _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {time_t timer ;struct tm *ptm;char *p;time(&timer);ptm =localtime(&timer);p =SysMalloc(9);sprintf(p,"%02d:%02d:%02d",ptm->tm_hour,ptm->tm_min,ptm->tm_sec);return(p);}登陆到指定的用户名无须手动输入（按钮操作）#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){#pragma code("useadmin.dll")#include "PWRT_API.H"#pragma code()PWRTSilentLogin("用户名", "口令");}**显示登陆对话框无须热键（按钮操作）**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){#pragma code ("useadmin.dll")#include "PWRT_api.h"#pragma code( )PWRTLogin('c');}退出WINCC运行（按钮操作）#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){{DeactivateRTProject ();}}单位递增按钮（到上限不提示出错）#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;value=GetTagDWord("AI标签");if (value>90) (value=上限); '上限值为100'else value=value+10; '单位增加量为10'SetTagDWord("AI标签",value);}单位递减按钮（到下限不提示出错）#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;value=GetTagDWord("AI标签");if (value<10) (value=下限); '下限值为0'else value=value-10; '单位减小量为10'SetTagDWord("AI标签",value);}**单位递增按钮（到上限提示出错）**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;HWND hWnd=NULL ;hWnd=FindWindow(NULL,"Wincc-运行系统- ");value=GetTagDWord("AI标签");if (value<=90) (value=value+10); '上限值为100，单位增加量为10'else MessageBox(hWnd,"已到达上限值！","错误",MB_OK|MB_ICONWARNING|MB_APPLMODAL);SetTagDWord("AI标签",value);}**单位递减按钮（到下限提示出错）**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;HWND hWnd=NULL ;hWnd=FindWindow(NULL,"Wincc-运行系统- ");value=GetTagDWord("AI标签");if (value>0) (value=value-10); '下限值为0，单位减小量为10'else MessageBox(hWnd," 已到达下限值！"," 错误",MB_OK|MB_ICONWARNING|MB_APPLMODAL);SetTagDWord("AI标签",value);}**自动登陆到指定的用户（画面属性--其它—授权）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){#pragma code("useadmin.dll")#include "PWRT_API.H"#pragma code()PWRTSilentLogin("用户名", "口令");return(0X0);}**询问框（最好用于单机启动，组启也可，2个按钮，NO不操作）**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){HWND hWnd=NULL;int 上位启动信号;hWnd=FindWindow(NULL,"WinCC C-Course");if (GetTagBit("DI备妥")){上位启动信号=MessageBox(hWnd,"电源已备妥，您现在确定要启动吗？","启动！",MB_YESNO|MB_ICONQUESTION|MB_APPLMODAL);printf("\r\nExample 3\r\n");if (上位启动信号==IDNO) (printf("User selected NO button \r\n"));else (SetTagByte("上位启动信号",1));}elseMessageBox(hWnd,"电源未备妥，请查证后重试！","启动！",MB_OK|MB_ICONHAND|MB_APPLMODAL);}**询问框（最好用于单机启动，组启也可，3个按钮，NO复位）**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){HWND hWnd=NULL;int上位启动信号;hWnd=FindWindow(NULL,"WinCC C-Course");if (GetTagBit("DI备妥")){上位启动信号=MessageBox(hWnd," 电源已备妥，您现在确定要启动吗？","启动！",MB_YESNOCANCEL|MB_ICONQUESTION|MB_APPLMODAL);if (上位启动信号==IDCANCEL) (printf("User selected NO button \r\n"));else{if (上位启动信号==IDYES) (SetTagByte("上位启动信号",1));else (SetTagByte("上位启动信号",0));}}elseMessageBox(hWnd," 电源未备妥，请查证后重试！","启动！",MB_OK|MB_ICONHAND|MB_APPLMODAL);}**搅拌器左侧扇页（几何—宽度）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int h=50;static int u=0;if (GetTagBit("DI电机运行信号")){if ((h>0)&&(h<=50)){(h-=2);return h;}if ((u>=0)&&(u<50)){(u+=2);return u;}u=0;h=50;return h;}if (!GetTagBit("DI电机运行信号")){h=50;u=0;return h;return u;}}**搅拌器左侧扇页（几何—位置X，右侧扇页没有位置变化）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int h=75;static int u=125;if (GetTagBit("DI电机运行信号")){if ((h>=75)&&(h<125)){(h+=2);return h;}if ((u<=125)&&(u>75)){(u-=2);}u=125;h=75;return h;return u;}if (!GetTagBit("DI电机运行信号")){h=75;u=125;return h;return u;}}**显示层按钮**SubX6309X94AE2X0000X0000_X6309X94AE2X0000X60C5_X6309X94AE2X0000X653E_OnLButtonDow n(ByVal Item, ByVal Flags, ByVal x, ByVal y)Dim objScreenDim CountLayerSet objScreen = HMIRuntime.Screens("layer")For CountLayer=1 To 32 Step 1yers(CountLayer).Visible = vbFalseNextyers(n).Visible = vbTrueEnd Subn=层数+1初始画面程序（画面空地--属性--事件--其它--打开画面--动作）**打印按钮**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){WinExec("PRTSCR.EXE -hardcopy",SW_SHOWNORMAL);}**一个圈代表电机两种状态**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){char* opentag="DI1电机运行信号";char* closetag="DI2电机运行信号";BOOL open,close;open = GetTagBit(opentag);close = GetTagBit(closetag);if (open)return CO_GREEN;if (close)return CO_BLUE;}**（VB脚本）上位电机颜色**IF DI电机运行信号=0 THENIF 电机上位故障信号=0 THEN100*（DI电机备妥信号*（DI集中位置信号+DI本地位置信号））ELSE：500*电机上位故障信号*（DI电机备妥信号*（DI集中位置信号+DI本地位置信号））+700*电机上位故障信号ENDIFELSE：300*DI电机运行信号*DI集中位置信号+400*DI电机运行信号*DI本地位置信号+200*DI电机运行信号ENDIF值：无备妥=0（黄色）有备妥=100（白色）无备妥有运行信号（接触器粘连）=200（黑色）集中运行=500（亮绿）本地运行=600（暗绿）有备妥故障=1200（亮红）无备妥故障=700（暗红）。
WinCC V7 控件功能变化

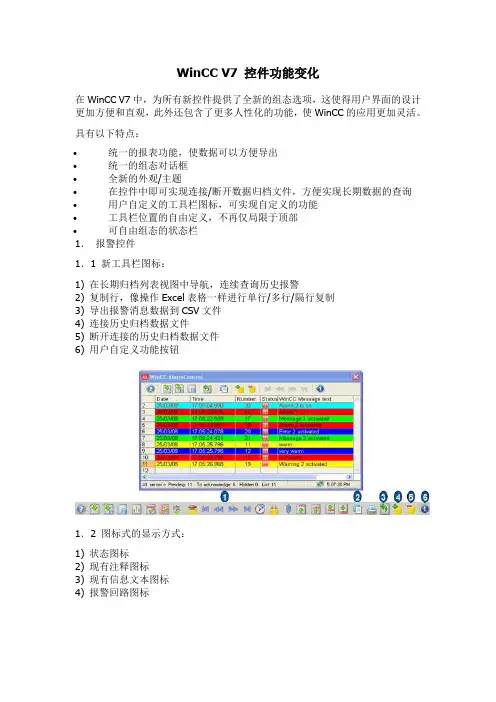

WinCC V7 控件功能变化在WinCC V7中，为所有新控件提供了全新的组态选项，这使得用户界面的设计更加方便和直观，此外还包含了更多人性化的功能，使WinCC的应用更加灵活。
具有以下特点：∙统一的报表功能，使数据可以方便导出∙统一的组态对话框∙全新的外观/主题∙在控件中即可实现连接/断开数据归档文件，方便实现长期数据的查询∙用户自定义的工具栏图标，可实现自定义的功能∙工具栏位置的自由定义，不再仅局限于顶部∙可自由组态的状态栏1．报警控件1．1 新工具栏图标：1) 在长期归档列表视图中导航，连续查询历史报警2) 复制行，像操作Excel表格一样进行单行/多行/隔行复制3) 导出报警消息数据到CSV文件4) 连接历史归档数据文件5) 断开连接的历史归档数据文件6) 用户自定义功能按钮1．2 图标式的显示方式：1) 状态图标2) 现有注释图标3) 现有信息文本图标4) 报警回路图标1．3 功能更新：1) 矩阵式的报警过滤器新的报警过滤器更为直观，类似于Excel的文本过滤器，可预制多个查询条件并可随时进行调整，实现查询条件的合并，操作灵活而简便。
2) 操作员输入消息在对报警控件进行如下操作时可设置产生操作员输入消息：∙锁定消息∙释放消息∙确认消息∙隐藏消息∙取消消息隐藏2．趋势控件2．1 新功能：1) 在一个趋势控件中显示多个窗口，每个窗口又可显示多条曲线2) 趋势控件的背景网格3) 右键点击曲线，可显示相关位置数值2．2 新工具栏图标：1) 移动趋势曲线区域2) 移动坐标轴区域范围3) 连接历史归档数据文件4) 断开连接的历史归档数据文件5) 用户自定义功能按钮6) 显示百分比相对轴3．在线表格控件3．1 新工具栏图标：1) 复制行，像操作Excel表格一样进行单行/多行/隔行复制2) 导出数据记录到CSV文件3) 连接历史归档数据文件4) 断开连接的历史归档数据文件5) 用户自定义功能按钮4．标尺控件新的WinCC 标尺控件与具有连接变量记录功能的WinCC控件，如：在线趋势控件、在线表格控件相结合，利用其统计计算功能实现简单的数据分析。
WINCC动画脚本动态实例
WINCC动画脚本动态实例WINCC动画脚本电机风扇旋转（几何---起始角度）：#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static DWORD f=20;if (GetTagBit("DI电机运行信号")) {f= f+30;if (f==360) (f=0);}return f;}电机风扇旋转（几何---结束角度）：#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static DWORD i=80;if (GetTagBit("DI电机运行信号")) {i = i+30;if (i==360) (i=0);}return i;}**物料水平右移动（几何---位置X）（停车后，物料回到原点）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int a=350;if (GetTagBit("DI电机运行信号") && (a<=730)) {a+=20;if (a>=720) (a=350);}if (!GetTagBit("DI电机运行信号")) (a=350);return a;}物料水平右移动（几何---位置X）（停车后，物料停在该点）#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int a=350;if (GetTagBit("DI电机运行信号") && (a<=730)) {a+=20;if (a>=720) (a=350);}return a;}物料向上移动（几何---位置Y）（停车后，物料停在该点）#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){static int b=450;if (GetTagBit("DI电机运行信号") && (b>=290)) {b-=10;if (b<=280) (b=450);}return b;年月日（静态文本）#include "apdefap.h"char* _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){time_t timer ;struct tm *ptm;char *p;time(&timer);ptm =localtime(&timer);p =SysMalloc(9);sprintf(p,"d/d/d",ptm->tm_year-100+2000,ptm->tm_mon+1,ptm->tm_mday);return(p);}时分秒（静态文本）#include "apdefap.h"char* _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){time_t timer ;struct tm *ptm;char *p;time(&timer);ptm =localtime(&timer);p =SysMalloc(9);sprintf(p,"d:d:d",ptm->tm_hour,ptm->tm_min,ptm->tm_sec );return(p);登陆到指定的用户名无须手动输入（按钮操作）#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y) {#pragma code("useadmin.dll")#include "PWRT_API.H"#pragma code()PWRTSilentLogin("用户名", "口令");}**显示登陆对话框无须热键（按钮操作）**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y) {#pragma code ("useadmin.dll")#include "PWRT_api.h"#pragma code( )PWRTLogin('c');}退出WINCC运行（按钮操作）#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y) {{DeactivateRTProject ();}}单位递增按钮（到上限不提示出错）#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;value=GetTagDWord("AI标签");if (value>90) (value=上限);else value=value+10;SetTagDWord("AI标签",value);}单位递减按钮（到下限不提示出错）#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;value=GetTagDWord("AI标签");if (value<10) (value=下限);else value=value-10;SetTagDWord("AI标签",value);}**单位递增按钮（到上限提示出错）**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;HWND hWnd=NULL ;hWnd=FindWindow(NULL,"Wincc-运行系统- ");value=GetTagDWord("AI标签");if (value<=90) (value=value+10);else MessageBox(hWnd,"已到达上限值！","错误",MB_OK|MB_ICONWARNING|MB_APPLMODAL); SetTagDWord("AI标签",value);}**单位递减按钮（到下限提示出错）**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){DWORD value;HWND hWnd=NULL ;hWnd=FindWindow(NULL,"Wincc-运行系统- ");value=GetTagDWord("AI标签");if (value>0) (value=value-10);else MessageBox(hWnd," 已到达下限值！"," 错误",MB_OK|MB_ICONWARNING|MB_APPLMODAL); SetTagDWord("AI标签",value);}**自动登陆到指定的用户（画面属性--其它—**）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){#pragma code("useadmin.dll")#include "PWRT_API.H"#pragma code()PWRTSilentLogin("用户名", "口令");return(0X0);}**询问框（最好用于单机启动，组启也可，2个按钮，NO不操作）**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y) {HWND hWnd=NULL;int 上位启动信号;hWnd=FindWindow(NULL,"WinCC C-Course");if (GetTagBit("DI备妥")){上位启动信号=MessageBox(hWnd,"电源已备妥，您现在确定要启动吗？","启动！",MB_YESNO|MB_ICONQUESTION|MB_APPLMODAL);printf("\r\nExample 3\r\n");if (上位启动信号==IDNO) (printf("User selected NO button \r\n"));else (SetTagByte("上位启动信号",1));}elseMessageBox(hWnd,"电源未备妥，请查证后重试！","启动！",MB_OK|MB_ICONHAND|MB_APPLMODAL);}**询问框（最好用于单机启动，组启也可，3个按钮，NO复位）**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y) {HWND hWnd=NULL;int上位启动信号;hWnd=FindWindow(NULL,"WinCC C-Course");if (GetTagBit("DI备妥")){上位启动信号=MessageBox(hWnd," 电源已备妥，您现在确定要启动吗？","启动！",MB_YESNOCANCEL|MB_ICONQUESTION|MB_APPLMODAL);if (上位启动信号==IDCANCEL) (printf("User selected NO button \r\n"));else{if (上位启动信号==IDYES) (SetTagByte("上位启动信号",1));else (SetTagByte("上位启动信号",0));}}elseMessageBox(hWnd," 电源未备妥，请查证后重试！","启动！", MB_OK|MB_ICONHAND|MB_APPLMODAL);}**搅拌器左侧扇页（几何—宽度）**#include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){static int h=50;static int u=0;if (GetTagBit("DI电机运行信号")){if ((h>0)&&(h<=50)){(h-=2);return h;}if ((u>=0)&&(u<50))(u+=2);return u;}u=0;h=50;return h;return u;}if (!GetTagBit("DI电机运行信号")){h=50;u=0;return h;return u;}}**搅拌器左侧扇页（几何—位置X，右侧扇页没有位置变化）** #include "apdefap.h"long _main(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName) {static int h=75;static int u=125;if (GetTagBit("DI电机运行信号")){if ((h>=75)&&(h<125)){(h+=2);return h;}if ((u<=125)&&(u>75)){(u-=2);return u;}u=125;h=75;return h;return u;}if (!GetTagBit("DI电机运行信号")){h=75;u=125;return h;return u;}**显示层按钮**SubX6309X94AE2X0000X0000_X6309X94AE2X0000X60C5_X6309X9 4AE2X0000X653E_OnLButtonDown(ByVal Item, ByVal Flags, ByVal x, ByVal y) Dim objScreenDim CountLayerSet objScreen = HMIRuntime.Screens("layer")For CountLayer=1 To 32 Step 1/doc/836877149.html,yers(CountLayer).Visi ble = vbFalseNext/doc/836877149.html,yers(n).Visible = vbTrueEnd Subn=层数+1初始画面程序（画面空地--属性--事件--其它--打开画面--动作）**打印按钮**#include "apdefap.h"void OnLButtonDown(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName, UINT nFlags, int x, int y){WinExec("PRTSCR.EXE -hardcopy",SW_SHOWNORMAL);}**一个圈代表电机两种状态**#include "apdefap.h"void OnClick(char* lpszPictureName, char* lpszObjectName, char* lpszPropertyName){char* opentag="DI1电机运行信号";char* closetag="DI2电机运行信号";BOOL open,close;open = GetTagBit(opentag);close = GetTagBit(closetag);if (open)return CO_GREEN;if (close)return CO_BLUE;}。
第5讲 WinCC flexible多种液体混合控制模拟项目.
深职院西门子培训中心多媒体系列光盘之二：HMI
SIEMENS
一、项目描述
项目的要求如下： （1）制作画面模板，在模板画面中显示“多种液体混合控制系统 ”和日期时钟。 （2）先组态两个画面，一个为主画面，一个为系统画面。两画面 之间能进行切换。
主画面
系统画面
深职院西门子培训中心多媒体系列光盘之二：HMI
深职院西门子培训中心多媒体系列光盘之二：HMI
西门子触摸屏应用技术
多媒体教学光盘
主讲教师：阳胜峰
SIEMENS
深职院西门子培训中心多媒体系列光盘之二：HMI
SIEMENS
第5讲 WinCC flexible 多种液体混合控制模拟项目
一、项目描述 二、PLC 控 制 程 序 三、WinCC flexible组态
报警画面
深职院西门子培训中心多媒体系列光盘之二：HMI
SIEMENS
（10）组态一个用户组“班组长”和一个用户名“user1“，
“user1”属于“班组长”用户组，“user1”的密码为“000”。“班组长
”用户组的权限为操作和“输入Ａ设定值”。然后在系统画面中的A液
体设定值设定安全权限。即一般用户不能进行A液体设定值的设定，用
趋势视图画面
配方画面
深职院西门子培训中心多媒体系列光盘之二：HMI
二、PLC控制程序 1、I/O分配
SIEMENS
深职院西门子培训中心多媒体系列光盘之二：HMI 手动子程序
SIEMENS
深职院西门子培训中心多媒体系列光盘之二：HMI
SIEMENS
自动子程序
深职院西门子培训中心多媒体系列光盘之二：HMI 主程序
பைடு நூலகம்
SIEMENS
WinCC-V7-中如何组态面板(-Faceplate-)
WinCC-V7-中如何组态面板(-Faceplate-)WinCC V7 中如何组态面板（Faceplate ）1 概述及目的1．1 概述面板是用户在项目中作为类型而集中创建的标准化画面对象。
WinCC 将面板类型保存为fpt 文件。
然后，对于同一类设备用户可将面板类型作为面板实例插入过程画面中。
可以在图形编辑器中编辑面板实例，其操作与编辑对象选项板中的单个对象相似。
面板类型的使用减少了所需的组态工作，因为一个面板类型可在一个画面中使用多次或者在多个画面中使用，并且可通过面板类型集中更改实例。
1．2 目的本文将以一个电动阀画面对象为例进行组态以说明面板的组态过程。
要求该阀由一个多边形、两个圆形及一条直线构成；该阀主体背景颜色与电动阀开度值关联。
当开度值小于5% 时背景色为红色（表示电动阀关到位），开度值大于等于5% 且小于等于95% 时背景色为蓝色闪烁（表示电动阀正在执行开/关动作），开度值大于95% 时背景色为绿色（表示电动阀开到位）。
2 组态面板类型2.1 创建面板类型首先在WinCC 中打开画面编辑器，然后通过“文件”菜单> “新建面板类型”（图 1 ）或通过工具栏上的“新建面板类型”按钮（图 2 ）创建面板类型。
然后添加画面对象并正确填写对象名称以完成电动阀的基本对象组态，画面对象如表 1 ：图 1图 2序号对象对象名称1 多边形Val_display32 圆Val_display23 圆Val_display14 线line5 静态文本M6 静态文本title7 输入/输出域Val_position_val表1将对象进行画面排布如图 3 ，然后将面板类型保存为“ FAQ_val.FPT ”。
图 32.2 组态对象属性面板具有两种类型的属性及事件：• 类型特定属性及事件这些属性及事件只能在面板类型中更改。
类型特定的属性和事件是针对单个对象的属性和事件，其不能在面板实例中进行组态。
