H型钢制作方案
H型钢柱安装专项施工方案
（7）制孔
钢构件的零件钻孔采用万向摇钻进行精密机械钻孔，部件、构件采用三维钻或磁性钻加划线和模板进行钻孔，为了确保钻孔精度和质量，采用模钻时均须有放样工放样划线划出基准轴线和孔中心，采用数控钻的其首次加工品均应为检验员首检合格后才准批量钻孔，零件、部件、构件钻孔后均需经检验员检验合格后做上合格标识才准转序。加工后的零件、部件、构件应均按规定进行边缘加工，去除毛刺、焊渣、焊接飞溅物、污垢等，并进行表面检查。
(2)栓钉按国家规范JGJ81-2002要求进行施工，其焊接检验也按国家规范JGJ81-2002进行。
(3)按设计图纸关于栓钉间距要求，在型钢柱翼缘表面标出栓钉的焊接位置。
(4)应用角向磨光机清除型钢柱表面栓钉焊接设计位置的油污等，以确保栓钉的焊接质量。
4.2.2栓钉焊接工艺
(1)栓钉将采用自动调节的焊接设备接上合适的电源后焊接,栓钉的焊接需要采用独立的电源供电。
（7）自动焊接或半自动焊接采用的焊丝和焊剂应与主体金属相适应，焊丝应符合现行国家标准《熔化焊用钢丝》GB/T14957或《气体保护焊用钢丝》GB/T14958的规定。
（8）焊接作业Q345与Q345钢之间焊接采用E50型焊条；Q345与Q235钢之间焊接采用E43型焊条；Q235与Q235钢之间焊接采用E43型焊条。
（3）上下段钢骨采用全熔透焊缝连接，焊缝等级为一级；其他的一般部位焊接，应进行外观质量检查，并应达到三级焊缝质量等级要求。
（4）型钢柱与钢筋混凝土梁的梁柱节点,梁钢筋需要穿过柱内型钢腹板时,须在型钢腹板上预留贯穿孔。不能穿过腹板的梁钢筋，应焊接在钢柱的牛腿上，焊接长度应满足规范要求。
H型钢吊装方案

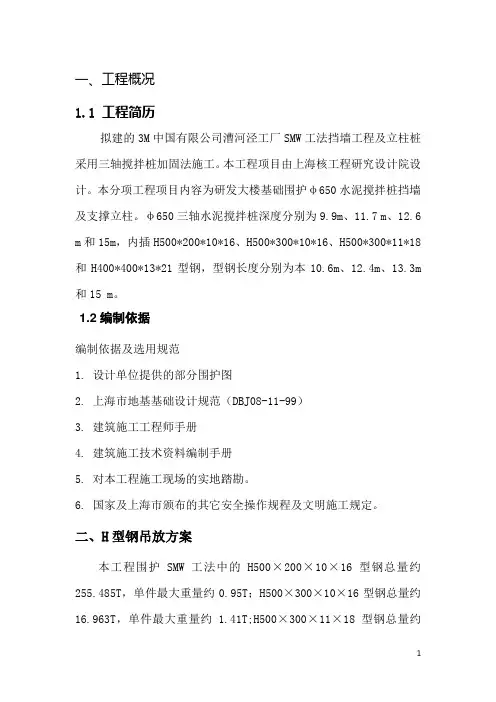

一、工程概况1.1 工程简历拟建的3M中国有限公司漕河泾工厂SMW工法挡墙工程及立柱桩采用三轴搅拌桩加固法施工。
本工程项目由上海核工程研究设计院设计。
本分项工程项目内容为研发大楼基础围护φ650水泥搅拌桩挡墙及支撑立柱。
φ650三轴水泥搅拌桩深度分别为9.9m、11.7 m、12.6 m和15m，内插H500*200*10*16、H500*300*10*16、H500*300*11*18和H400*400*13*21型钢，型钢长度分别为本10.6m、12.4m、13.3m 和15 m。
1.2编制依据编制依据及选用规范1.设计单位提供的部分围护图2.上海市地基基础设计规范（DBJ08-11-99）3.建筑施工工程师手册4.建筑施工技术资料编制手册5.对本工程施工现场的实地踏勘。
6.国家及上海市颁布的其它安全操作规程及文明施工规定。
二、H型钢吊放方案本工程围护SMW工法中的H500×200×10×16型钢总量约255.485T，单件最大重量约0.95T；H500×300×10×16型钢总量约16.963T，单件最大重量约 1.41T;H500×300×11×18型钢总量约49.37T，单件最大重量约 1.7T,H400×400×13×21型钢总量约90.3T，单件最大重量约2.58T。
2.1机械选用吊机选用：本工程选用25T履带式起重机。
2.2吊放型钢施工H型钢吊放前，在距其顶端25cm处开一个中心圆孔，孔径约8cm，并在此处型钢两面加焊两块各厚1cm的加强板，其规格为450mm×450mm，中心开孔与型钢上孔对齐。
根据甲方提供的高程控制点，用水准仪引放到定位型钢上，根据定位型钢与H型钢顶标高的高度差，在型钢两腹板处外侧焊好吊筋（φ12线材）。
在SMW工法的成桩后，将SMW工法的三轴机移位，进行型钢的吊放：a、在±5cm以内，型钢插入水泥土部分均匀涂刷减摩剂。
钢结构制作安装施工方案焊接H型钢
XXX钢结构制作、安装施工方案批准:审核:编制:XXX项目部二0一二年五月一十一日目录一、工程概况及特点二、主要施工依据、主要制作过程及技术要求三四、构件的安装及技术要求五、施工工期六、安装劳动力组合七、安装主要施工机具八、施工安全措施一、工程概况及特点：XXX钢结构包括主厂房框架、各层平台、梯道、围护结构等，构件材料主要以轧制H型钢为主，结构件总工程量约182吨。
构件最高安装高度为20m，最大吊装重量为6.3吨,因受施工场地的影响,此次钢结构制作由钢结构制造厂制作,因其距安装现场较远,增大了构件的倒运工作量。
此次钢结构制安工期紧,安装施工多为高空作业,而且部分轴柱交叉作业多,给施工带来较大的安全隐患.同时,因受设备安装的影响,主厂房钢结构安装只有滞后设备安装才能给其提供作业空间。
另外,钢结构的安装速度制约着设备的安装进度,因此,合理安排钢结构施工进度是确保该工程按期完成的关键之一。
二、主要施工依据1、XXX建筑勘察设计有限公司技术部提供的施工CAD图。
2、《建筑机械使用安全操作规程》JGJ33-863、《施工现场临时用电安全技术规程》JGJ46-884、《建筑施工安全检查标准》JGJ59-995、《建筑施工高空作业安全技术规程》JGJ80-916、《钢结构工程施工质量验收规范》GB50205-20017、《建筑钢结构焊接与验收规程》JGJ81-918、《高强度螺栓连接应用技术规程》JGJ82-919、《碳钢焊条》GB5117-85三、主要制作工艺过程及技术要求1．材料要求1.1本次工程使用的材料材质以Q345钢为主，其性能应符合国家标准的有关规定。
其材质标准应符合国家标准GB/T700-1988。
1.2轧制型钢应符合国家标准GB/T11263-2005。
1.3按国家规定及建设方的有关要求，焊接H型钢钢柱的翼板、腹板材料及吊车梁上使用的材料均应作材料复检，对复检不合格的材料应不予使用或降级使用。
现场H型钢焊接与钢结构制安方案
现场H型钢焊接与钢结构制安方案1.编制依据《克拉玛依石化厂30万吨/年催化重整装置初步设计》《石油化工特殊钢结构工程施工及验收规范》（SHJ507-87）《钢结构工程施工及验收规范》（GB50205-95）2.工程概况克拉玛依石化厂30万吨/年催化重整装置钢结构主要包括反应器构架、冷换构架、预加氢反应器构架、变压吸附区（PSA）构架及管架（含构架-1），上述钢结构总重合计约640吨（不包括塔、炉子等的梯子平台部分）。
因缺少详细的钢结构设计资料，本方案按常见的焊接组合H型钢柱（梁）进行编制，钢板材质为16Mn或Q235，结构连接形式采用焊接。
若设计与本方案不符，则可根据详细设计资料重新编制施工方案及作业指导书。
3.施工顺序图纸会审→编写施工方案→施工现场准备→技术交底→基础复查及处理→材料验收→原材料矫正→原材料打砂防腐处理→H型钢柱、梁预制→分片组对→停点检查→分片吊装→梁、支承结构安装→钢梯、平台安装→最终质量检查→交工验收4.主要施工方法和关键操作法4.1 钢结构制作1)在装置区附近空地上布置钢结构预制场地，预制钢平台上要搭设遮阳栅。
钢结构应在预制场预制成构件、部件、组合件。
2)钢材变形超过允许偏差时，须在划线、下料前进行矫正。
矫正首先采用机械方法，可采用千斤顶等工具辅助矫形。
用机械方法不易矫正时，可采用火焰矫正法。
局部突变形，可用火焰加热，用手锤进行矫形。
3)放样所用量具均应与号料、检查所用量具统一校对，达到计量标准。
放样所用石笔、粉线的划线宽度不要超过1mm，最好用划针，以保证其准确性。
4)放样和号料应根据工艺要求预留制作和安装时的焊接收缩余量及切割、刨边和铣平等加工余量。
5)钢板和型钢切割应尽量采用机械切割方法。
如采用气割时，气割前应将钢材切割区域表面的铁锈、污物等清除干净，气割后应清除熔渣和飞溅物。
6)板材、型材的拼接，应在组装前进行；构件的组装应在部件组装、焊接、矫正后进行。
7)为了减少H型钢焊接变形，可采用多根H型钢重叠，预变形，夹紧卡具，设置临时支撑板等方法（详见下图1），同时采取从内到外、分段倒退对称焊的焊接顺序（详见下图2）。
钢结构制作安装施工方案(焊接H型钢)
XXX钢结构制作、安装施工方案批准:审核:编制:XXX项目部二0一二年五月一十一日目录一、工程概况及特点二、主要施工依据三、主要制作过程及技术要求四、构件的安装及技术要求五、施工工期六、安装劳动力组合七、安装主要施工机具八、施工安全措施一、工程概况及特点：XXX钢结构包括主厂房框架、各层平台、梯道、围护结构等，构件材料主要以轧制H型钢为主，结构件总工程量约182吨。
构件最高安装高度为20m，最大吊装重量为6.3吨,因受施工场地的影响,此次钢结构制作由钢结构制造厂制作,因其距安装现场较远,增大了构件的倒运工作量。
此次钢结构制安工期紧,安装施工多为高空作业,而且部分轴柱交叉作业多,给施工带来较大的安全隐患.同时,因受设备安装的影响,主厂房钢结构安装只有滞后设备安装才能给其提供作业空间。
另外,钢结构的安装速度制约着设备的安装进度,因此,合理安排钢结构施工进度是确保该工程按期完成的关键之一。
二、主要施工依据1、XXX建筑勘察设计有限公司技术部提供的施工CAD图。
2、《建筑机械使用安全操作规程》JGJ33-863、《施工现场临时用电安全技术规程》JGJ46-884、《建筑施工安全检查标准》JGJ59-995、《建筑施工高空作业安全技术规程》JGJ80-916、《钢结构工程施工质量验收规范》GB50205-20017、《建筑钢结构焊接与验收规程》JGJ81-918、《高强度螺栓连接应用技术规程》JGJ82-919、《碳钢焊条》GB5117-85三、主要制作工艺过程及技术要求1．材料要求1.1本次工程使用的材料材质以Q345钢为主，其性能应符合国家标准的有关规定。
其材质标准应符合国家标准GB/T700-1988。
1.2轧制型钢应符合国家标准GB/T11263-2005。
1.3按国家规定及建设方的有关要求，焊接H型钢钢柱的翼板、腹板材料及吊车梁上使用的材料均应作材料复检，对复检不合格的材料应不予使用或降级使用。
H型钢梁屋面施工方案
H型钢梁屋面施工方案一、工程概况本工程为H型钢梁屋面施工项目，主要内容是在建筑物的顶部进行H型钢梁的搭建，将其作为屋顶的承重结构，并安装相应的屋面材料，以保护建筑物免受风雨侵袭。
二、施工准备1.阶段性计划：根据实际工期和进度要求，制定详细的施工计划，明确每个施工阶段的任务和时间节点。
2.施工人员：组织专业的施工队伍，包括负责搭建H型钢梁的钢结构工人、负责安装屋面材料的屋面工人、现场监督人员等。
3.施工设备：根据施工规模和工艺要求，准备相应的施工机械设备和工具，如吊机、起重机、焊接设备等。
4.施工材料：准备符合规范要求的H型钢梁、钢板、屋面材料等。
三、施工流程1.搭建H型钢梁骨架：a.施工图纸复核：核对施工图纸，确保施工准确无误。
b.基础施工：根据设计要求，在建筑物的支撑墙上进行基础工程施工，包括铺设基础板、混凝土浇筑等。
c.H型钢梁搭建：根据施工图纸，先进行H型钢梁的拼装和焊接，然后将主梁和副梁分别安装在基础上，最后进行固定和检测。
d.钢结构涂装：对搭建好的H型钢梁进行防锈处理和涂装，以提高其耐腐蚀性能。
2.屋面材料安装：a.保温层施工：根据设计要求，铺设隔热材料，并进行固定和封缝处理。
b.防水层施工：在保温层上铺设防水层材料，采用卷材或涂料等防水材料，确保屋顶不渗水。
c.屋面瓦片安装：根据设计图纸，按照预定的排列方法和施工工艺，将屋面瓦片逐行逐列地安装在防水层上，并进行固定和封缝处理。
d.屋面配件安装：安装屋面通风设备、排水设备等配件，确保屋面功能完善。
3.施工验收：a.屋面工程验收：对搭建好的屋面进行验收，检查施工质量是否符合设计要求，合格后方可进行下一步工序。
b.安全验收：对施工现场进行安全检查，确保施工过程中无安全隐患。
四、施工注意事项1.安全施工：保证施工过程中的安全措施，如悬挂安全网、设置防护栏杆、指定专人负责安全等。
2.质量控制：按照标准和规范要求施工，确保工程质量达到要求。
3.现场卫生：保持施工现场的整洁，及时清理施工垃圾和废料。
《钢结构工程施工及验收规范》有关规定。
允许偏差符合《钢结构工程施工及验收规范》有关规定。
组立的允许偏差表（mm）类型项目允许偏差焊接钢梁高度±2.0中心偏移±2.0垂直度（△）b/100且不大于2.0本工程设计采用轧制H型钢，型号为HE600A、HE700B、HE700A、HE500A。
但因市场上采购不到设计要求的轧制H型钢，通过设计变更认可，采用焊接H型钢。
1.制作工艺方案确定焊接H型钢制作采用H型钢生产自动流水线，焊接方式采用埋弧焊。
焊接工程师根据施工图中所有焊接接头型式，母材材质、厚度、焊接位置，结合所采用焊接方法，进行综合考虑，按相关焊接工艺评定标准规定，在焊接前进行严格周密的焊接工艺评定试验，将评定报告中的焊接参数作为施焊的指导性文件。
焊工须参加相应资格的焊工考试，合格后方可进行相应资格的焊接作业。
所有参加焊接的焊工必须按照相应的焊接工艺规程的规定进行操作。
在焊接H型钢制作中，关键工序有：下料、组装、焊接、矫正。
特殊工序为焊接。
其制作工艺流程详见下图：焊接H型钢制作工艺流程图。
焊接H型钢制作工艺流程图真正(2008-11-20 08:40:01) 2、原材料矫正钢材在存放、运输、吊装等过程中不当会引起变形，影响到号料的准确性，所以号料前应将变形材料进行矫正。
主要采用机械矫正的方法，如型钢调直机、压力机等设备进行矫正，矫正后的允许偏差见下表：钢材矫正后的允许偏差。
钢材矫正后的允许偏差见下表项目允许偏差局部平面度钢板厚度t≤14 1.5 任意1m内钢板厚度 t＞14 1.03、下料根据图纸尺寸进行钢板排版，排版时预留焊接收缩余量和加工余量，余量为25～30mm；采用数控多头直条切割机进行切割，切割前，检查气源是否充足，割嘴是否畅通；切割过程中，观察火焰是否正常；切割完毕，清除构件表面的毛刺、飞溅、熔渣，并打磨光滑，构件按编码整齐摆放。
对于不够长度的板料，横向拼焊完毕后，再进行纵向切割。
4、切割后的矫正对于翼缘板和腹板经过数控下料后产生的变形，采用火焰矫正的方法进行矫正。
h型钢施工方案
h型钢施工方案H型钢施工方案是指在建筑工程中使用H型钢作为主要结构材料的施工方案。
下面是一个大致的700字H型钢施工方案：一、项目背景及概述本项目为某某市一栋多功能商业楼的施工工程，使用H型钢作为主要结构材料。
本施工方案旨在确保施工过程安全、高效，并保障建筑质量。
二、施工准备1.施工前的准备工作（1）制定施工计划，明确人员和设备的安排。
（2）进行现场勘察，了解地质情况和施工环境。
（3）进行土地平整和地基处理，确保施工基础牢固稳定。
2.安全措施（1）设立围挡和警示标志，确保施工现场安全。
（2）配备必要的安全装备，如安全帽、安全绳等。
（3）制定应急预案，确保在突发情况下能够及时应对。
三、施工程序和要点1.制作工程图纸和加工零件（1）根据建筑设计图纸制作施工图纸。
（2）根据施工图纸确定各零件的尺寸和加工工艺。
（3）进行H型钢的切割、钻孔等加工工作。
2.焊接和安装H型钢结构（1）按照施工图纸进行H型钢的组装和焊接。
（2）在焊接过程中，注意控制焊缝质量和焊接强度。
（3）安装H型钢结构时，使用合适的吊装设备，并进行精确的定位。
3.质量控制和安全检测（1）对焊接接头进行质量检测，确保焊缝的牢固性和密度。
（2）对H型钢结构进行强度和稳定性的测试，确保结构的安全性。
（3）及时修复和整改施工中发现的质量问题，确保建筑质量符合标准。
四、施工人员与设备1.施工人员（1）项目经理：负责项目的整体管理和协调。
（2）施工人员：包括焊工、安装工和质检人员等。
2.施工设备（1）吊车和起重机：用于搬运和安装H型钢结构。
（2）焊接设备：用于H型钢的焊接工作。
（3）质检仪器：用于对焊接接头和结构强度进行测试。
五、施工周期和成本预算1.施工周期根据具体施工工作量和人员配备，初步预计施工周期为6个月。
2.成本预算根据材料、人工和设备的消耗，初步预算总成本为500万元。
六、工程质量和安全控制1.工程质量控制（1）按照施工图纸和规范进行施工，确保结构牢固、平整。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
宾利钢结构制作班组
H 型钢制作工艺
工程名称：宾利国际“星”城
工程编号：
编制：
审核：
批准：
日期： 2008年4月20日
第一章编制依据
1．《钢结构工程质量验收规范》（GB50205—2001）
2．《建筑钢结构焊接技术规程》JGJ81－2002
3．〈〈普通低合金结构钢〉〉GB1591、《碳素结构钢》GB/T700 4．《碳钢焊条》GB/T5117
5．《低合金焊条》GB/T5118
6．《熔化焊用钢丝》GB/T14957
7．《气体保护焊用钢丝》GB/T14958
8．《热轧型钢和部分T型钢》GB/T11263-1998
9．《碳素结构钢》GB/T 700
第二章组织机构、设备及劳动力计划1、组织结构
2．劳动力配备计划
车间钢结构制作劳动力配备
表一
3、生产用主要设备
H型钢制作流程主要设备表
第三章材料
1、工程所用主要材料钢板为Q345B、Q235等级的结构钢材，其质量标准应符合《碳素结构钢》GB/T 700和〈〈普通低合金结构钢〉〉GB1591的相关要求。
同时符合本工程设计依据的其他中国规范对于结构钢材的要求。
钢板要求：钢材符合国家标准GB/T1591的相关规定，所有材料应有材料证明书/材质保证单。
2、焊接：除非特别说明，所有对接焊缝采用全熔透对接焊缝。
手工焊接应采用符合国标《碳钢焊条》（GB/T5117）及《低合金钢焊条》（GB/T5118）规定的焊条。
235级钢采用E43型焊条，Q345B级钢采用E50级焊条，Q390级钢采用E55级焊条。
Q345B钢埋弧焊采用采用H08MnA焊丝，HJ431焊剂，焊接方法和工艺参数应符合现行国家标准《建筑钢结构焊结规程》（JGJ81-2002）的规定。
3、涂装：按设计图纸要求刷防锈底漆一边。
4、原材料检查
钢材进厂后先卸于“车间”
量保证书”上所写化学成分、机械性能是否达到技术条件的要求，并复核钢材表面质量、外形是否符合标准，同时，需对该批钢材的机械性能进行自检，如全部符合，在钢材表面做出检验合格的认可标记。
钢材的检验内容如下：
⑴.钢材的数量和品种是否与订货单符合。
⑵.钢材的质量保证书是否与钢材上打印的记号符合。
⑶.核对钢材的规格尺寸。
⑷.钢材表面质量检验。
不论扁钢、钢板和型钢，表面均不允许有结疤、裂纹、折叠和分
层等缺陷，钢材表面的锈蚀程度，不得超过其厚度公差。
⑸.钢材的堆放：钢材堆放在车间内，合格钢材应按品种、牌号、规格分类堆放。
在最底
层垫上道木或石块，防止底部进水，致使钢材锈蚀。
第四章制作工艺
一、板材下料
1、领取经甲方检验合格的材料，检查钢板的材质、规格、尺寸是否同图纸一致，一致后
才能进行切割。
正式切割前应试割同类钢板余料，调整切割参数及割嘴的气路的畅通性；
2、吊钢板至气割平台上，将切割区域表面的铁锈、油污等杂质清除干净，调整钢板边缘
与导轨的平行度在毫米/米范围内；
3、调整割枪与板面的垂直度，设定切割参数，并设定好割缝补偿量（一般为割嘴直径的
二分之一）；
4、进行点火切割，切割后清除熔渣和飞溅物，批量切割时首件应进行严格检查，检查尺
寸合格后方能继续切割；
5、腹板切割完成后采用锤击法消除应力---应铁锤对周边进行敲击（锤头不能直接接触板
面，避免出现锤痕）。
6、检验：检查切割面平面度及条料尺寸、形状的应符合表一中的相关规定；对切割断面
存在切割缺陷的应予以返修。
检查合格后，按规定做好标记
7、生产流程图如下
、
翼板腹板
1、检查钢板有无印记，检查钢板尺寸形状的正确性。
合格后方能组对。
2、先吊一翼板放于组立机滚道上；
3、吊装腹板放于翼板上，组对成丄型，并且点焊成型；
4、吊装另一块翼板放于组立机上，把丄型钢翻转180°，进行H型钢组立并定位点焊，并
清除焊渣。
5、检验：检查组对尺寸是否正确，合格后做好标记。
6、在自制胎架上组装，直接组装成H型，两翼板竖直放置，腹板水平放置，检查尺寸正确
后定位焊接成型。
2）定位焊技术要求
1、焊接操作必须由持焊工合格证的工人施焊；
2、点焊所用的焊接材料，应与正式焊接用的材料相同或相当（有工艺要求按工艺执行）；
3、焊脚高度不宜超过设计焊缝厚度的2/3，点焊长度应大于40 mm，间距为200～300mm，
强度不能满足时，可以减小间距，焊接时应填满弧坑。
4、点焊处不应出现气孔或裂纹，如出现裂纹应查明原因后，将原来焊接位置清除干净后，
在组对尺寸正确的前提下重新点焊；
5、严禁在非焊接部位引弧。
3）焊接及拼装工艺要求表七
3、两端焊接“丄”型，与构件材质相同的，引弧板和引出板，引弧板和引出板长度应
不小于80mm，宽度应不小于60mm，焊缝引出长度应不小于50mm。
完成埋弧焊焊接：焊脚高度应满足图纸或工加工单中规定，焊接过程中应观察焊丝的位置，及时调整，
避免焊丝跑偏。
焊接过程中如发生断弧，接头部位焊缝应打磨出不小于1：4的过渡斜坡才能继续施焊。
1）、焊接位置为船型焊和顺序如右图示：
4
1
2）、焊接位置为双侧平角焊，焊接顺序如下图示：
4）、焊接时焊接规范严格按照焊接工艺卡片执行。
焊接完毕，除去焊缝表面熔渣及两侧飞溅物，用气割割除引弧板和引出板，将切口修磨平整，严禁用锤击落，避免撕裂母材造成应力集中或撕裂源点。
5）、检验：检查焊缝外观质量，检查合格后，在规定部位打上印记或焊工钢印。
2）焊缝质量等级要求：表二
二级焊缝不得有未熔合、未焊透、咬边现象，超声波探伤符合B-Ⅲ级要求。
探伤比例20%。
四、 H 型钢矫正工序
1）工序主要内容
1、检查H 型钢有无标签。
2、H 型钢矫正在矫正机上进行，不能在矫正机上矫正的H 型钢采用火焰矫正，矫正温度800～900度，不得有过烧现象。
3、H 型钢的腹板和翼板的垂直度、直线度、挠曲和扭曲等；矫正后的钢材表面不应有明显的凹陷或损伤，划痕深度不得大于。
2
1111
六、抛丸
抛丸施工前，应对工序流转单与构件进行核对，对于构件外观存在明显缺陷的、构件标识不清者，应拒绝接收。
抛丸除锈必须达到级，其质量等级符合现行国家标准，《涂装前钢材表面锈蚀等级和除锈等级》的规定，工序主要内容为：
1、检查结构的标签，是否检验合格。
2、钢材表面抛丸时，使用的压缩空气，必须分离出去油污和水份；所使用的磨料必须符合
标准和工艺要求。
3、施工环境相对湿度不应大于85%；构件表面温度为5°～38°。
4、经除锈后的钢材表面，应将锈尘和残余磨料清除干净。
5、钢材除锈经检验合格后，应在表面返锈前涂完第一道底漆。
一般在除锈完后，如存放在
厂房内，可在24h内（视环境湿度而定）涂完底漆，存放在厂房内，则应在当班涂完底漆。
6、除锈合格后的钢材表面，如在涂底漆前已经返锈，须重新除锈。
如果不严重，可以只进
行轻度处理既可，然后涂底漆。
7、检验合格后，构件号在腹板上距端头500mm处，用白色油漆笔标识清楚。
七、产品检验
按工艺规程内容，每道工序后都有检验工序，制作过程中的自检和互检。
制作过程中，必须对本工序的半成品的产品质量进行检查，合格后方可转下道工序，同时，下道工序对上道工序的半成品进行检查，合格后接收，否则，退回上道工序，由上道工序负责进行返修。
八、成品堆放
产品堆放尽可能堆放在厂内堆放都必须整齐、合理、标识明确，必要时做好防潮处理，对接面应得到确实保护。
宾利钢结构制作施工班组
2008-4-20
1212
1313。
