Ansoft Designer中滤波器的设计解析

右键点击项目窗口中的电路图标，在下拉列表中选择Rename ，把电路重命名为ms_lp。
请随时保存文件
2018/10/12
12
调整电路（2）
左键该图标切换到平面版图模式
可见所得到的物理结构并不是我们实际设计中的结构，因此我们要对版图进行调整，以符合实际的电路结构。
2018/10/12
13
点击“完成 ”
2018/10/12
9
把原理图转换成结构图
点击该图标把原理图转换成物理参数电路可从filter>export>physical circuit进入
点击该图标把原理图转换成理想参数电路可从filter>export>physical circuit进入我们这里把原理图转换成物理电路
点击Next
*如图输入数据，可见在VARIABLES中W1＝0.5004mm；W2＝10.03mm 这是高低阻抗线的宽度，另外有一项W3＝0.3878mm为高阻线宽度，就是说在所设计的滤波器中有两种宽度的高阻线。 *当结构属性改变时，高低阻抗线的宽度也将随之改变，若要得到满足要求的宽度，可在前一步的规格设置中重新设置高低阻抗线的特性阻抗，直到满足要求为止。
2018/10/12 10
*错误设置示例
在这里我们把高阻线的阻抗值设为250ohms则在结构设置窗口中将出现错误提示，因为此时的高阻线已经超出了该结构的上限。此时VARIABLES中显示的变量数值是不准确的。错误提示栏
2018/10/12
11
调整电路（1）
点击该图标，将显示电路的平面版图
Ansoft Designer
微带低通滤波器设计
武汉凡谷电子技术有限公司
2018/10/12 1
说
明
Asoft designer中的滤波器设计功能可以实现低通、高通、带通、带阻滤波器的设计，实现方式可以有：微带线、同轴线、理想集总参数电路、理想分布参数电路、含有单位元件的电路等形式。逼近函数可以选用车比雪夫函数、贝赛尔函数、椭圆函数等。这里将要介绍的是用车比雪夫多项式逼近的微带低通滤波器的设计，其它滤波器的设计方法可依此得出。
2018/10/12
2
创建项目
点击该图标，新建一个项目
在file>save
as中把该项目另存为ms_lp
2018/10/12
3
打开滤波器设计工具
点击该图标，或者从 Project>insert filter design… 进入滤波器设计窗口
设计完成后将直接在项目下建立一个顶端文件，该文件不属于任何的父文件，为独立设计。
*注意选择Optimize passband corner 该项确保设计结果最接近所需要的结果。 *设计结果并不能总是完全符合设置的要求，比如带边频不能正好是在2Ghz上，这就需要用户在设计中调整，或者重新设定f1。
点击NEXT
2018/10/12
7
结构属性设置
在结构属性设置窗口中，可以设定所选用的结构（这里是微带线）参数，这些参数包括：介质板的介电常数、介质板厚度、金属导带厚度、滤波器腔体高度以及前面设置的带边频
调整电路（3）
我们先来看看电路中阻抗变换器的结构。在元件属性中点击Info.的Value 就可以打开该元件的说明
2018/10/12
这里的D在电路中为w3＝0mm 我们只要把w3设为一个合适的数值，以使高阻线的位置在低阻线位置的中间就可以了，我们令w3＝4.75mm。
14
调整电路（4）
2018/10/12
点击NEXT
6
滤波器规格设置
*如图输入规格数据。在窗口的右边部分可以查看该数据的理论设计结果。 *Order为滤波器节数；Ripple为理论带内损耗；Fp1为带边频；Source/Load，Rs为源/负载的特性阻抗值（常用50ohms)； Elect.Lng为电长度；High/Low Zo为高/ 低阻抗线特性阻抗。
2018/10/12 5
滤波器设计属性（2）
点击该键打开软件自带的设计例子
点击该图标查看原理图点击该图标查看滤波器平面图点击该图标查看说明文档
点击该键打开以前的设计
点击该键改变设计中用到的单位
在该选项中改变设计初始值以及设计目标在这里可以设置设计中的Q值
在设计的时候往往不需要改变默认值，而直接进行设计
2018/10/12 8
设置完成
设置完成后将出现此窗口，在窗口的左部分有两排图标，其中左边一排分别是：原理图、波形图、平面视图、文本说明、元件特性，元件参数（长度）、耦合线参数（本例中没有耦合线）。
查看原理图时，右边竖排图标才有意义，其作用分别为：在原理图上不显示任何数据、显示参数类型、显示参数数值、显示数值以及单位、同时显示参数类型数值和单位。
2018/10/12
4
滤波器设计属性（1）
点击Next
Passband中可选择滤波器通带类型。 Topology中可选则滤波器的布局方式，对于低通滤波器其布局方式有：理想集总、理想分布、含有单位元件的集总、含有单位元件的分布、分支线传输线结构、高低阻抗线以及宽带低通结构。我们选用高低阻抗线设计（葡萄串或者糖葫芦式） Approximation中包含了可选用逼近函数，通常我们选用车比雪夫多项式（ Chebysheve）。在Prorotype中提供了两种设计方式：固定传输线的特性阻抗，设计传输线长度；固定传输线电长度，设计其特性阻抗。在实际设计中常常是固定了传输线的特性阻抗进行设计。 Technology中可以选择滤波器的实现方式，对于我们的设计，有下列方式可供选择：理想传输线、带状线、微带线、悬置微带线、矩形棒、中心导带为圆棒的带状线和同轴线。
另外，我们还要在滤波器两端各接上一段 50ohms的微带线，以保证端口匹配。如图选中的元件。其中阻抗变换器w1＝w1， w2＝w0＝2mm，w3＝4.75mm；50ohms 线的w＝w0，p＝5mm。
注意，有些原理图是不能转换成物理模型的，在设计时应当注意。这种情况可能发生于： 1 设置错误。在设定高/低阻抗值时，本软件对于一个特定的结构有高阻上限和低阻下限，超过限制的设置将出现错误 2 软件本身不支持该结构的物理模型。这是无法根改的，对于这些模型用户只能得到其理想结构。这时候物理模型图标变为灰色。

合集下载

腔体滤波器设计报告 2

腔体滤波器设计报告学生姓名：彭聪学号：201222040413单位：物理电子学院时间:2013年5月28日一、技术指标：频率范围：1710~1880MHz；带内插损：≤0.8dB带外抑制：@960MHZ>80dB@2200MHz>80dB带内波动：≤0.6dB端口阻抗：50ohm二、理论分析微波滤波器被广泛的应用于微波通信、雷达导航、电子对抗、卫星通信、导弹制导、测试仪表等系统中，是微波和毫米波系统中不可缺少的重要器件，其性能的优劣往往直接影响整个通信系统的性能指标。

1、微波滤波器分类2、微波滤波器一些理论（1）Q 值与谐振微波滤波器是由谐振回路以某种方式排列再通过耦合结构把这些谐振回路组合在一起构成的。

不同的谐振回路，谐振频率的范围和Q 值差别很大。

因此，不同结构的滤波器适合不同的工作频率和带寛。

LC 滤波器、声表面波/体声波滤波器、螺旋滤波器、梳状滤波器的工作频率比较低。

介质滤波器、波导滤波器工作频率比较高。

谐振回路Q 值高、滤波器工作带寛可以做的比较窄。

（2）滤波器的性能指标a.频率范围21ωω−和带宽bw ：对于带通和带阻滤波器而言，也指衰减加大到某一确定值时的频率范围，如11121dB dB dB BW f f =−称为1dB 通带带宽或1dB 阻带带宽。

带宽决定着滤波器分离信号中相邻频率成分的能力——频率分辨率。

b.插入损耗：插入损耗即描述了通带内的功率损耗大小。

其表达式为：22110log10log L inP IL S P =−=−c.回波损耗（Reflection Loss 缩写RL ）：回波损耗是描述滤波器性能的一个敏感参数，同时回波损耗（RL ）、驻波系数（VSWR ）和反射系数（Γ）三个参数是相关的，通常用来表征滤波器反射特性。

回波损耗的公式定义以及三者之间的关系为：22110log10log(10log()1R in P VSWR RL P VSWR −=−=−=−Γ+d.带外抑制（Rejection 缩写RJ ）：在给定的频率下，带外信号的插入损耗大于最小带内信号的插入损耗的数值。

Ansoft滤波器解决方案

公司总部 4 Station Square Suit 660 Pittsburgh, PA 15219-1119 USA TEL. 1-412-261-3200 FAX. 1-412-471-9427 E-Mail: info@ Web:
᪆ᥭᵪᴈᬧᬤ ¾8JOEPX91 ¾4PMBSJT ¾)169
"OTPGU高频设计系列
微波滤波器
微波滤波器是微波系统中用于控制系统频响特性的二端口网络,在其通带频率内对信号表现为传输特性;而在其阻带频率内表现为衰减特性。
微带滤波器
介质滤波器
波导滤波器
LTCC滤波器
关键点 : 先进的天线设计解决方案必须具有2D/3D电磁场及电路求解器协同仿真的功能。 .
SMA 连接器效应
设计举例 :
介质/同轴谐振腔滤波器
1. HFSS 分析单个介质/同轴谐振腔
=
"OTPGU高频设计系列
+
2. Designer构建的五极滤波器的等效电路
3. HFSS 和 Designer 优化设计五极滤波器
HFSS中电磁场模型
|S21| dB
|S11| dB
经Designer优化设计后在HFSS仿真得到的频响特性
Ansoft Designer
HFSS V9
ANSOFT
高频高速电路、系统及电磁场仿真
"AOTNPSGUO高FT频高设频计系系列列设计
Ansoft公司是全球最大的提供以电磁技术为核心的专业EDA厂商，成立于1984年，总部设于美国宾夕法尼亚州的匹兹堡市，在全球主要国家和地区设有26个分公司和办事机构，直接为当地用户提供支持与服务。
"OTPGU高频设计系列

应用Designer设计带通滤波器误差研究

代滤波器设计多采用网络综合法，但是其设计算量及设计精度也不是十分令人满意。随着微波ＥＤＡ的发展。合系数法耦被开创用于设计直接耦合微波带通滤波器，如波导、比同轴、交指、状等形式的滤波器。ＡｓＥ公司开发的Ｄｅｇｅ软梳由ｎｏｓｎｒｉ件，其集成的滤波器设计工具就是以耦合系数法为基础对交
Ａபைடு நூலகம் ｔａｔＴｈｉａｉｅｏａｄｐｓｌｒｃｎｂｏｕｅｙＡｎｏｔＤｅｉｅ．ｎｅｍｏｅｅｎＨＦＳＴｈｏａｉｎｓｒｃ：ｅｉｔｌｓｆｎ — ａｓｆｔａｅｃｍｐｔｄｂｓｆｎｉｚｂｉｅｓｎｇｒａｄｂｄｌｄｉＳ．ｅｃｍｐｒｏｓ
ｏｆＤｅｉｅｐｔｉａｉｅｕｔｎｄＳｐａａｅｅｐｔｉｅｎＨＦＳＳｉｐｅｏｒｅｔｅｅｍｉｈｅｏｎｄｒｅｉｅｒｍｅｅ．ＴｈｅｓｇｒｏｉｚｔｎｍｏｎｒｓｌｓａｒｍｔｒｏｉｚｄｉｍｓｒｍｄｏｄｔｒｎｅｔｅｓｃｆａｙＤｓｇｒｐａａｔｒｎｓｍｕａｏｎｍｏｄｌｉｐｄｔｄａｄｅＨＦｐｔａｉｕａｏｉｄｉｌｔｉｅｓｕａｅｎｈｔＳＳｏｉｌｓｍｌｔｎｓｏｎｅａａｎｔｔｉｓｃｍｉｇｉｏｏｂａｎｅｏｎｄｒｉｕａｏｎｒｓｔａｙｓｌｔｅｕ．Ｔｈｅｅｒｏｆｃｅｍｉｌｒｏｒｃｅｉｎｔｉｉｔｒｎｅａｔｒｃｐｒｎａｎａｙｚｎｈｅｔｓｍｕａｏｒｓｔ．Ｔｈｅｉｕａｏｎａｄｅｔｆｃｔｏｏｎｄ—ｐａｓｉｔｒＣｓｄｅｅｍｉｄｆｅｏｍａｉｇｎｄａｌｉｇｔｗｏｉｌｔｎｅｕｓｉｌｓｌｔｍｉｎｃｒｉａｎｆｂａｉｉｓｆｅａｂｅｌｎｐｅｆｒｅｆｅｈｅｉｔｏｃｏｎｏｆｅｒｏｅｉｉｎｔｒｏｍｄａｔｒｔｒｄｕｔｒｏｒｃｆｃｅ．Ｔｈｅｒｓｔｈｏｔｔｔｉｓｇｓｅｅｔｖｅｉｐｉｅｅｄｅｉｆｃｖｔｔｒｎｉｅｕｓｓｗｈａｈｓｄｅｉｉｆｃｌｎｉ，ｓｍｌｓｔｓｇｏａｉｙｆｅｉｆｈｎｌｉａｄｍｐｏｅｄｓｇｆｃｅｙ．ｎｉｒｖｅｔｅｉｅｆｉｎｃｈｎｉＫｅｗｏｒｓ：Ｄｅｉｅ；Ｅｒｏｒｃｆｃｅ；ＨＦｙｄｓｎｇｒｒｏｅｉｎｔｉＳＳ

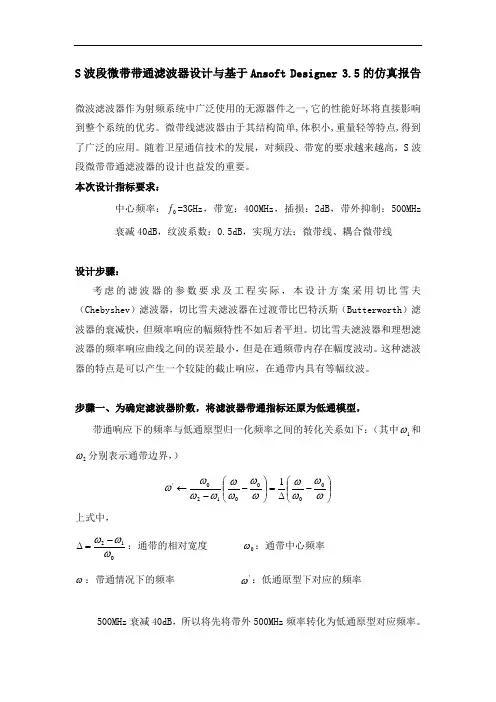

S波段微带带通滤波器设计与基于Ansoft Designer 3.5的仿真报告
