X光机操作手册(中文)

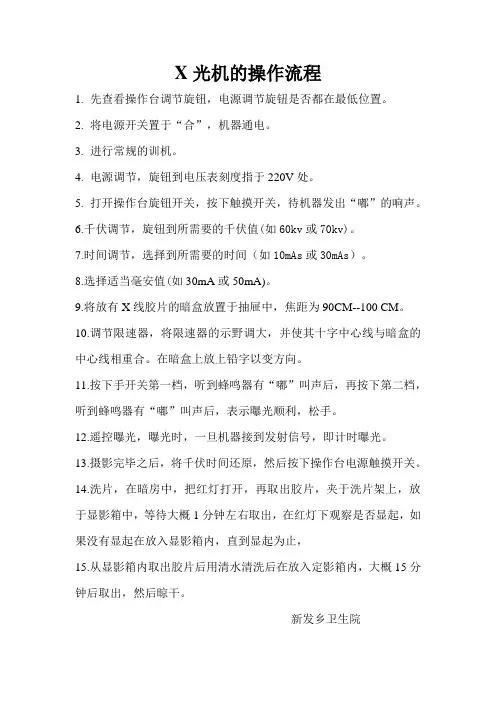

X光机的操作流程
X光机的操作流程
1.先查看操作台调节旋钮，电源调节旋钮是否都在最低位置。
2.将电源开关置于“合”，机器通电。
3.进行常规的训机。
4.电源调节，旋钮到电压表刻度指于220V处。
5.打开操作台旋钮开关，按下触摸开关，待机器发出“嘟”的响声。
6.千伏调节，旋钮到所需要的千伏值(如60kv或70kv)。
7.时间调节，选择到所需要的时间（如10mAs或30mAs）。
8.选择适当毫安值(如30mA或50mA)。
9.将放有X线胶片的暗盒放置于抽屉中，焦距为90CM--100 CM。
10.调节限速器，将限速器的示野调大，并使其十字中心线与暗盒的中心线相重合。
在暗盒上放上铅字以变方向。
11.按下手开关第一档，听到蜂鸣器有“嘟”叫声后，再按下第二档，听到蜂鸣器有“嘟”叫声后，表示曝光顺利，松手。
12.遥控曝光，曝光时，一旦机器接到发射信号，即计时曝光。
13.摄影完毕之后，将千伏时间还原，然后按下操作台电源触摸开关。
14.洗片，在暗房中，把红灯打开，再取出胶片，夹于洗片架上，放于显影箱中，等待大概1分钟左右取出，在红灯下观察是否显起，如果没有显起在放入显影箱内，直到显起为止，
15.从显影箱内取出胶片后用清水清洗后在放入定影箱内，大概15分钟后取出，然后晾干。
新发乡卫生院。
X光机操作手册(中文)
X射线安检设备操作手册广州市克金安防科技有限公司2010年版目录一、前言二、系统概述三、设备安装四、系统操作五、保养维护一、前言克金X射线安全检查设备是目前全球科技领先的X射线成像系统。
该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。
为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。
本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。
在使用X射线安全检查设备前，请仔细阅读本手册。
对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。
本设备应由接受过正规培训的人员操作。
为避免射线的危害，操作人员必须始终严格遵守射线防护规则。
广州市克金安防科技有限公司拥有本手册的版权。
未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。
由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。
二、系统概述1. 工作原理设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。
行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。
一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。
探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。
2. 技术指标一般指标通道尺寸：500*300 650*500 800*650 1000*800 1000*1000 传送带速度：0.2m/s传送带最大负荷：200kg分辨力：直径0.10mm金属线穿透力：>30mm胶卷安全性：对ISO1600胶卷安全泄漏剂量：<1.5µGy/hX射线发生器管电流：0.4mA~1.2mA管电压：100~160KV射线束发散角：60°冷却方式：密封式油冷工作周期：100%图像系统X射线传感器：L形光电二极管阵列探测器显示器：高分辨率22英寸液晶显示器多能高穿透：显示高能多穿透彩色/黑白图像：彩色/黑白图像切换部分剔除：有机物、无机物、混合物剔除图像锐化：边缘锐化效果图像放大：图像放大效果图像增亮：图像亮度逐级加亮图像细化：图像细节度增加图像检索：图像回放搜索报警：对不可穿透或可疑物报警图像回拉：显示已过图像安装数据工作温度/湿度：0℃~45℃/20%~95%（不冷凝）储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）工作电压：220V AC（±10%）功率损耗：1.0KW（最大）噪声级：<65dB其他功能时间日期显示操作员识别急停工作状态显示外接打印机端口外接U盘接口X射线状态识别3. 主要用途X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。
X光机操作规程
X光机操作规程一、日常操作顺序1、接通电源：X光机操作员将机器侧面的主电源开关置于ON档，将X光ON/OFF开关置于ON档，操作界面出现“ANRITSU”的图标，设备自检2分钟后出现基本界面。
2、操作员按下开始键，传送带开始运转，设备进入运行状态；按下停止键传送带停止运转。
3、受检品通过传送带，当被判定为合格品时，屏幕显示“OK”；当被判定为不合格时，屏幕会显示“NG”；屏幕统计数据显示所有受检品的总数、合格品数、NG数，但当受检品呈散乱状（无固定间隔）通过时，显示值会与实际不相符合。
4、新产品登记：新产品登记时，要进行基本设置与自动设置，本设备可登记100种产品的参数。
A、基本设置：1）变更产品编号：操作员在基本界面下按下产品键，然后从垂直滚动条中选择想设置的产品编号，按下变更产品按钮；操作中止则按下返回按钮，返回基本界面；2）操作员在基本界面上按下菜单键→产品登录→基本设置→输入品名（设置品名时，轻触文本框，出现键盘后输入文字）→选择判定形式（通常判定形式为“异物混入”）→显示（显示界面设置为“处理图像前”，基本形式设为“有效”）→运送（投光器使用设置为“使用”，工作状态设置为“包装”，输入传送带速度一般设置为“30～40m/分”）→登记→“小屋”键，以上各步结束，完成登录。
B、自动设置：操作员在基本界面上按下菜单键→产品登记→异物检测条件→设置异物检测算法（检测算法可在1至4间进行设置，一般设置为3，根据产品的形状也可设置为4。
若产品要求检出小的金属异物，也可使用1、2，但对骨头之类的异物检测灵敏度较低）→登记→返回→自动设置（显示准备中的界面，随即界面变换，3袋以上受检品逐一通过，显示X光管电压、电流。
由于受检品规格不一，需通过产品5-12次，检测次数与推荐检测水平会随受检品每次通过情况发生变化；当产品通过12次后，在显示界面上按下“是”，结束自动设置回到基本界面）。
5、灵敏度调节1）机器使用过程中，操作员每4小时一次对检测器的灵敏度进行调节（调节时要保证传递带上无任何物品；操作员每小时及产品更换时要附上测试片对机器的灵敏度进行校准）；2）操作员在基本界面上按下灵敏度修正键→下一步→显示正在进行灵敏度调节的界面→回到基本界面，灵敏度调节完成。
X光安检机操作方法
X光安检机操作方法1、清除X光机输送带通道内杂物。
2、检查通道进口及操作台上红色紧急停止按钮应顺时针旋转弹起，否则设备不能上电。
3、检查机器是否放置平稳，电源插座是否接有地线。
4、插上电源，顺时针旋转钥匙开关至打开位置，然后按一下启动按钮（绿色按钮），此时机器两端绿色电源灯亮起，整机通电并自动启动电脑。
5、耐心等待电脑完全启动后，用鼠标点击掌门神sphoto.exe图标打开X光机应用程序，3秒后X光机进入应用程序介面，机器开始自检，输送带运行，“滚筒指示”和“数据传输”按钮显示绿色。
6、等待8秒后机器自检停止，用鼠标点击用户按钮或者按下键盘上“F7”进入用户登录介面，在登录编号方框内用数字键盘输入“98765432”，在登录密码方框内数字键盘输入“8888”，然后用鼠标点击登录就可以开始使用机器了。
7、用鼠标点击或者按下键盘上（前进）键，输送带正向运行，被检人员将行李放在输送带上开始进行检查。
8、当长时间没有行李通过时，用鼠标点击或者按下键盘上“停止”键，输送带停止运行，机器进入待机状态。
9、当有行李在通道内没有出来时，可以用鼠标点击或者按下键盘上（倒退）键，输送带反向运行，待行李退出后用鼠标点击或者按下键盘上“停止”键，输送带停止运行，当行李退出后请勿长时间反转，否则输送带会跑偏。
10、关机时按下键盘上“ESC”退出键，此时会弹出提示“关闭计算机”和“返回程序”按钮。
用鼠标点击“关闭计算机”，会退出X光机应用程序，点击“返回程序”则不退出。
11、退出到电脑开机画面后，依次点击“开始-关闭机算机-关闭”，电脑会自动关机，此时可将“钥匙开关”逆时针旋转至关闭位置后拔掉开机钥匙。
12、耐心等待30秒后，机器绿色指示灯会自动熄灭，机器断电。
13、设备断电后拔掉插头，将机器移至干燥通风处保存。
X光安检机使用注意事项1、为达到更好的使用效果，X光安检机安装环境应干燥通风，如果环境潮湿应做好防水措施，以延长机器使用寿命。
C型臂X光机使用手册
C型臂X光机使用手册
1、插好主机和显示器的电源，确定主机发生器和接收器呈垂直
状态，接收器离床约10cm。
按下主机界面的右边①键开启主
机界面。
2、按照主机屏幕提示调节好相应的千伏和电流。
体重在50公斤
以下者，正位片：千伏和电流分别在88和左右。
侧位片：千
伏和电流分别在95和左右。
体重在50公斤以上者，正位片：
千伏和电流分别在93和左右，侧位片：分别在100和左右。
也可视具体情况而定。
3、照射完毕，将病员移离照射床面。
4、将接受器装置下降至最低位置，将接收器和发生器交换位置，
务必让接收器头在放生器上面。
按下主机右边的⊙键关闭，
关闭显示器电源，取掉主机和显示器电源插头并整理归位。
5、清洁的主机和显示器，线缆等。
6、每周用机械油保养C型臂X光机，使其随时在备用状态。
定
期通知设备科检查维修。
，
目录
一、微创科一般护理常规 (1)
二、微创治疗颈椎病护理常规 (2)
"
三、微创治疗腰椎病的护理常规 (5)
四、微创治疗膝关节炎的护理常规 (8)
五、微创治疗肩周炎的护理常规 (10)
（
微创科护理常规
2012年11月。

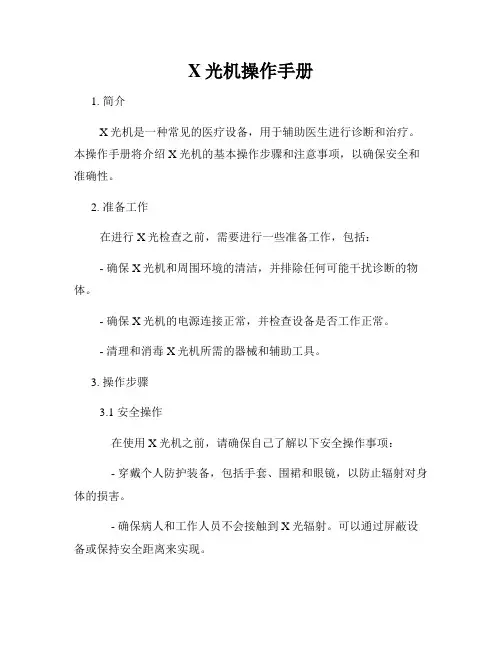

X光机操作手册
X光机操作手册1. 简介X光机是一种常见的医疗设备，用于辅助医生进行诊断和治疗。
本操作手册将介绍X光机的基本操作步骤和注意事项，以确保安全和准确性。
2. 准备工作在进行X光检查之前，需要进行一些准备工作，包括：- 确保X光机和周围环境的清洁，并排除任何可能干扰诊断的物体。
- 确保X光机的电源连接正常，并检查设备是否工作正常。
- 清理和消毒X光机所需的器械和辅助工具。
3. 操作步骤3.1 安全操作在使用X光机之前，请确保自己了解以下安全操作事项： - 穿戴个人防护装备，包括手套、围裙和眼镜，以防止辐射对身体的损害。
- 确保病人和工作人员不会接触到X光辐射。
可以通过屏蔽设备或保持安全距离来实现。
- 遵循设备制造商的指南，确保正确设置X光机的参数，并使用正确的辐射剂量。
3.2 病人准备针对不同类型的检查，病人需要进行不同的准备，例如： - 对于胸部X光检查，病人需要脱下上身衣物，并保持站立或坐着的姿势。
- 对于腹部X光检查，病人需要保持空腹，并按照医生的指示进行特定的准备措施。
3.3 设备操作下面是X光机的基本操作步骤：1. 打开X光机电源。
2. 进行系统自检，确保设备正常工作。
3. 根据需要选择适当的检查模式和参数。
4. 定位病人，并确保其在X光机的视野范围内。
5. 使用适当的器械和固定装置，调整病人的姿势和位置。
6. 确定适当的曝光时间，以获取清晰的图像。
7. 按下曝光按钮，进行拍摄。
8. 检查拍摄结果，确保其质量和准确性。
9. 根据需要进行进一步的拍摄或调整检查参数。
4. 注意事项- 在操作X光机时，务必小心谨慎，遵循操作手册和制造商的指南。
- 定期维护和保养X光机，确保其长期可靠性和性能。
- 注意放射线安全，避免不必要的辐射暴露。
- 阅读并了解X光机的使用说明书和安全警示标志。
- 定期参加有关X光机的培训和更新课程，以保持专业技能和知识更新。
5. 总结本操作手册提供了使用X光机的基本操作步骤和注意事项，以确保该设备的安全和准确性。
X光机使用操作SOP
主电源钥匙
右边绿灯
触摸开关
图三
红色镭射十字光标
点此处电压电流输入
输入电压输入电流
提示正在预热光管
图一图二
电压47KV,电流0.1mA 图四
输入电压合适，图象清晰
上极限
图三
2.选择一个锡球,用鼠标为锡球画出一条直径。
（点击鼠标左键开始，移动，再点击左键结束）
3.在“选择新单位”复选框中内选中mm,在“输入新长度”
内输入锡球的实际直径长度，最后点击“应用新校准”
（图三）
工艺说明/注意事项
1.其他标准形状零件也可作长度测量校准。
2.开X光后方可进行上述校准操作，否则会导致测量不准。
3.长度（校准）测量工具仅供参考，不能取代游标卡尺。
图一
图二
图一
蓝色框代表检测区域
触摸开关右下角绿灯图六。
工厂x光机操作方法
工厂x光机操作方法
操作工厂X光机的方法如下：
1. 准备工作：
- 确保X光机的电源已连接并通电。
- 检查和安装好所有必要的X光机部件，如控制面板、显示屏、通道、输送带等。
2. 打开X光机软件：
- 启动X光机控制软件，并等待系统完全加载。
3. 打开控制面板：
- 点击或按下控制面板上的开关，将其打开。
4. 设置扫描模式：
- 使用控制面板上的按钮或触摸屏，选择适当的扫描模式，如包裹、行李、物品等。
5. 调整参数：
- 根据需要，调整X光机的参数，如亮度、对比度、增益等，以获得清晰的图像。
6. 放置物品：
- 将待检测物品放置在输送带上，并确保物品未叠加或阻挡，以确保获得准确的图像。
7. 开始扫描：
- 按下控制面板上的开始按钮或触摸屏上的相应选项，启动扫描过程。
8. 观察和分析结果：
- 监视显示屏上显示的X光图像。
根据需要，放大、旋转或调整图像以查看物品的细节。
9. 结束扫描：
- 扫描完成后，停止输送带，并等待X光图像从显示屏上消失。
10. 移除物品：
- 将扫描完毕的物品从输送带上取下。
11. 关闭X光机：
- 关闭控制面板上的开关，将X光机关闭。
注意事项：
- 操作X光机时，应按照相关安全规定和操作指南进行，避免直接照射人体或敏
感材料。
- 操作人员应接受相关培训，并遵守操作规程，确保操作的准确性和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
X射线安检设备
操作手册
广州市克金安防科技有限公司
2010年版
目录
一、前言
二、系统概述
三、设备安装
四、系统操作
五、保养维护
一、前言
克金X射线安全检查设备是目前全球科技领先的X射线成像系统。
该设备综合了高低能阵列探测器、数字化图像处理技术和计算机即时图像显示技术等诸多优点，为用户提供高效可靠和具有服务功能的高质量图像。
为了使广大用户对本设备有全面的了解，同时也更方便的使用该设备，特编写了此用户手册。
本手册全面地介绍了克金X射线安全检查设备的工作原理以及如何调整维护、维护和保养。
在使用X射线安全检查设备前，请仔细阅读本手册。
对于用户不遵守安全规范而损坏了设备，本公司不承担任何责任。
本设备应由接受过正规培训的人员操作。
为避免射线的危害，操作人员必须始终严格遵守射线防护规则。
广州市克金安防科技有限公司拥有本手册的版权。
未经本公司或其授权代理的书面许可，不得以任何形式的手段复制本手册。
由于时间精力有限，该手册难免有疏漏和不足之处，敬请广大用户、专家给予批评指正。
二、系统概述
1. 工作原理
设备是借助于输送带将被检查行李送入X射线检查通道而完成检查的。
行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线射线源发射X射线束。
一束经过准直器的扇形X射线束穿过输送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。
探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理。
2. 技术指标
一般指标
通道尺寸：500*300 650*500 800*650 1000*800 1000*1000
传送带速度：0.2m/s
传送带最大负荷：200kg
分辨力：直径0.10mm金属线
穿透力：>30mm
胶卷安全性：对ISO1600胶卷安全
泄漏剂量：<1.5µGy/h
X射线发生器
管电流：0.4mA~1.2mA
管电压：100~160KV
射线束发散角：60°
冷却方式：密封式油冷
工作周期：100%
图像系统
X射线传感器：L形光电二极管阵列探测器
显示器：高分辨率22英寸液晶显示器
多能高穿透：显示高能多穿透
彩色/黑白图像：彩色/黑白图像切换
部分剔除：有机物、无机物、混合物剔除
图像锐化：边缘锐化效果
图像放大：图像放大效果
图像增亮：图像亮度逐级加亮
图像细化：图像细节度增加
图像检索：图像回放搜索
报警：对不可穿透或可疑物报警
图像回拉：显示已过图像
安装数据
工作温度/湿度：0℃~45℃/20%~95%（不冷凝）
储存温度/湿度：-20℃~60℃/20%~95%（不冷凝）
工作电压：220V AC（±10%）
功率损耗：1.0KW（最大）
噪声级：<65dB
其他功能
时间日期显示
操作员识别
急停
工作状态显示
外接打印机端口
外接U盘接口
X射线状态识别
3. 主要用途
X射线安全检查设备广泛适用于机场、火车站、汽车站、政府机关大楼、大使馆、会议中心、会展中心、酒店、商场、大型活动、邮局、学校、物流行业、工业检测等场所。
三、安全指导
1．X射线安全检查系统在任何情况下均能保护操作及维修人员的安全。
在设备
的设计过程中竭力保证系统使用的高度安全。
但是，在操作X射线安全检查设备之前，请了解有关适用性的放射防护规定。
制造商对违反手册中提出的安全规则所造成的设备损坏不负任何责任。
只用经过适当培训的人才才能安装和使用X射线安全检查设备。
在任何时候都必须严格遵守辐射安全规则，避免辐射伤害。
a．只有经过适当培训的人员才能安装和使用X射线安全检查设备。
b．只有技术人员在维修时才能拆除盖板或者防护部件。
c．不要在户外使用X射线安全检查设备。
d．X射线安全检查设备必须在规定的工作电压下工作。
设备使用之前必须检查使用的电压。
e．X射线安全检查设备必须有良好的接地。
安装现场使用的设备插座必须有接地端子。
f．如有电压波动超过规定的地区，建议使用交流稳压器。
e．不要把任何不属于X射线安全检查设备的电子部件接到X射线安全检查设备的电源分配器上。
g．任何不恰当的修改可能会损坏X射线安全检查设备。
禁止用户对设备进行不恰当的改动。
(1) 采用万用表AC测量挡检查供电电压应在220±10%范围内，检查电源是否有接地线。
督促用户在正常使用时，必须安装接地电阻≤4Ω地线。
(2) 检查整体设备的安好性。
(3) 检查检查仪通道两端的铅帘是否完好。
(4) 检查主控板等线路及操作按钮是否完好。
(5) 检查仪的操作台不要安装在通道的正前方。
2）安装后
(1) 万用表检查电控系统是否有接地及短路。
(2) 检查通道内螺丝等是否安装完好、皮带下是否有杂物等。
(3) 按下主机电源按钮，主机电源指示灯亮，旋转系统电源钥匙开关，系统通电，检查仪工作指示灯的绿灯亮，显示屏呈现启动状态。
(4) 当显示屏呈现使用状态时，按下操作台面的“前进”或“后退”按钮，电机带动传送带运行，系统进入正常工作状态。
(5) 对工作人员进行岗前培训。
(6) 检测工作位置不能经常移动，检查仪的电缆部分应调整到旅客碰不到的位置，并加以防护。
3）设备安装
用叉车把包装箱移到离安装现场最近的地方，然后由本公司工程师进行拆板安装调试。
四、系统操作
1.概述
本系统采用世界上最先进的危险品检测技术和元件，具有极高的性价比,只有正确的操作才能充分发挥本系统的高性能。
使用前请仔细阅读本说明书，如有疑问，可向我公司咨询。
2.开机预检
开机前必须进行预检：
a. 通道两端的铅帘应保持完好，如有缺损铅帘条必须更换。
b. 保证所有盖板盖严。
c. 输送带必须完好，不能有任何撕裂。
d. 确保通道内没有滞留物。
3.开机
开机步骤如下：
a.将总线接在220V带地线电源上。
b.将钥匙插入钥匙开关，旋转90度，检测仪与主控系统联通。
c.按“主机电源”键，控制台电源指示灯亮，设备启动。
d.系统执行初始化程序，显示初始化界面。
e.初始化成功，显示初始化成功界面。
f.系统进入正常检测状态，可正常使用，开机操作完成。
4.检测
将物体水平放在传送带上，尽量使物体与传送带的接触面积最大，传送带将物体载入通道，物体遮住光障，X射线开始发射，对物体进行扫描，探测器接受物体透射信号，系统根据透射信号重建图像并输送到显示器。
正常检测时，如操作员发现危险品或可疑物品，可按“暂停”键识别，并选择是否保存到危险品图像库中。
5.关机
本机采用一键关机系统，关机时只需按下操作台上关机按钮，并将钥匙取出即可。
6.图像处理
操作界面如下图所示：
多能量高穿透F1：显示多能量高穿透效果；
黑白超强F2：显示黑白及反射效果；
多能量超强F3：显示多能量超强效果；
剔除：显示剔除有机物、无机物、混合物效果；
边缘：显示边缘锐化效果；
放大：显示图像放大效果；
复原：将图像复原至初始状态；
增亮：显示亮度、细节度增加效果，有三级可调；
细化：显示图像精细效果；
回放：回放已过图片；
菜单：进入系统功能
7.菜单界面操作
进入系统功能会看到如下图所示：
a.图形：存储被检物图像，可选择日期查看，系统保存图片数量三十万幅;
选定图片,可选择不同效果查看。
如需保存图片，需接入外部存储设备。
系统初使设置外接设备为E盘
b.测试：测试校准接收芯片。
c.管理：管理操作用户。
d.日志：操作日志记录。
e.设置：X射线操作系统的基本设置。
f.退出：退出X射线操作系统。
五、保养维护
1)本仪器可连续工作8小时，8小时后可停机1小时再继续工作。
2)当检查仪启动不起来时，首先检查供电电源是否正常，同时检查各连线接口是否插紧，然后检查外护板是否扣紧，再检查急停按钮是否拉出，计算机是否上电，当上述原因排除后，所发生的故障不是电源和接口问题。
3)如发生检测到的图像模糊，须重新进行系统校准。
若检测到的图像中间出现横道，将系统通电半小时后该现象可自动消失。
4)若检测屏幕出现黑屏，首先检查数据线接口是否连接完好，如还不能正常工作，须报专业人员进行维修。
5)当屏幕上方的监测参数的变化超出规定范围，须报专业人员进行维修。
6)如皮带张紧力不够或出现跑偏现象，请联系厂家。
7)若设备短时间不用，可用防尘罩将设备罩上防止灰尘进入。
8) 若设备较长时间不用，每周须通电1次，通电时间约1小时。
9) 本设备不得用水冲洗外表和内部，否则会损坏设备。
10) 为保证旅客和工作人员的安全，必须安装地线。
11) 在开机的情况下，严禁任何人使身体的任何部位进入检测通道内部。
12) 操作人员应加强监督和管理，避免未成年人接触传动系统。
