第1章 网络系统集成概述
第一章网络系统集成概述
.系统集成目的：以先进的技术、适当的产品、精 湛的技术和优质的服务，为用户设计并实施满 足业务和管理需要的网络系统 .用户遇到的难题：如何选择技术、产品与应用模 式，满足生产的、管理的、业务的需要 .系统集成的主要任务：方案的精心设计和系统的 高效实施
பைடு நூலகம்
§ 1.1.3 系统集成的角色的划分
. 几个角色：用户、系统集成商、产品厂商、供应 商、应用软件开发商、施工队、工程监理 .用户：出资进行网络系统建设的机构或企业，是 服务的对象
二、计算机网络系统集成
1、什么是集成 集成可理解为：一个整体的各部分之间能彼 此有机地、协调地工作，以发挥整体效益，达到 整体优化的目的。例如，人们所熟知的集成电路 等。集成绝不是各种设备的简单拼接，而是要通 过系统集成达到1+1〉2的效果。
2、什么是系统集成
系统集成可理解为：根据用户需求，优选各 种技术和产品，将各个分离子系统（或部分） 连接成为一个完整、可靠、经济和有效的系统 的过程。系统集成不仅涉及到技术问题，也涉 及到人文、心理、管理和艺术等问题。主要内 容包括：软件集成、硬件集成和网络系统集成。
* 应注意的几点： 1、认真学习基础理论，但更重视技术和产品 2、多分析成功案例，多进行现场调试 3、注重提高写作能力、演讲能力和快速反应 能力 4、多关注系统集成相关的知识、技术、产品 和信息
. 灵活性和可扩展性原则： . 经济性和实用性： 其一：不要盲目追求最新的设备。 其二：目前硬件的发展远远快于软件的发展， 64位的CPU早已出现，而为之开发的操作 系统和应用软件却迟迟不能 提供，“大马 拉 小车”的现象到处存在； 其三：用户计算机应用水平的参差不齐也会 降低设备的利用率。 三、系统集成的规范： 1、软件开发工程规范
网络系统集成与综合布线 (1)
1.1 网络系统集成的概念与发展
1.1.3 网络系统集成的发展
3．第三代网络：
开放式和标准化的网络系统（20世纪80年代～90年代） 后来，为了实现网络更大范围的发展和不同厂家设备的互连，1977年 国际标准化组织（International Organization for Standardization，ISO）提 出一个标准框架—开放系统互连（Open System Interconnection，OSI）参 考模型，共分七层。1984年ISO正式发布了OSI参考模型，使厂家设备、协 议实现全网互连。
网络系统集成技术较好地解决了节点之间信息不能共享、
没有统一管理、整个系统性能低下的“信息孤岛”问题，真正
地实现了系统的信息高度共享、通信联络通畅、彼此有机协调， 达到系统整体效益最优的目标。
1.1 网络系统集成的概念与发展
1.1.3 网络系统集成的发展
1．第一代网络：
面向终端的单主机互连系统（20世纪50年代初期～60年代中期） 这个时期的网络并不是真正意义上的网络，而是一个面向终端的互连通 信系统。 主机只负责以下两个方面的任务: （1）负责终端用户的数据处理和存储。 （2）负责主机与终端之间的通信过程。
第二代网络是在计算机通信网的基础上，通过完成计算机网络体系结 构和协议的研究而形成的计算机初期网络。例如，20世纪60年代中期～70 年代初期由美国国防部高级研究计划局研制的ARPANET网络，就将计算机 网络分为资源子网和通信子网，如图1-5所示。
1.1 网络系统集成的概念与发展
1.1.3 网络系统集成的发展
1.2 网络系统集成涵盖的范围
4. 网络管理与安全 5个层次的网络系统安全体系： （1）网络安全性 （2）系统安全性 （3）用户安全性 （4）应用程序安全性 （5）数据安全性
Sunlight第一章 网络系统集成概述
4 网络技术选型
快速以太网设计 4.2 网络主干千兆的设计 4.3 第三层及多层交换
4.1
胜 蓝
第一章 网络系统集成概述
科技重在应用 服务贵在真诚
实例分析 《莆田学院北区校园网络设计方案书》
5 港湾网络解决方案 5.1 网络设备设计选型 5.2 各层网络设备描述 5.2.1 网络核心层骨干交换机 5.2.2 汇聚层主干交换机 5.2.3 接入层智能或线速交换机 5.3 网络拓扑图 5.4 网络特点描述 5.4.1 智能： 5.4.2 性能： 5.4.3 安全： 5.4.4 管理： 5.5 网管系统解决方案 5.5.1 网管概述 5.5.2 港湾网管系统解决方案
科技重在应用 服务贵在真诚
系统集成的其他阶段
4、测试验收
网络设备测试与验收 线路测试与验收
形成：测试报告/验收报告/技术档案
5、运行维护 形成：运行日志/维修档案 6、应用平台开发 网站建设、数据库系统建设、办公管理系统建设等
胜 蓝
第一章 网络系统集成概述
科技重在应用 服务贵在真诚
思考题
胜 蓝
第一章 网络系统集成概述
科技重在应用 服务贵在真诚
网络系统集成的三大环节
软硬件配置与管理
服务器、网络设备、存储设备、安全设备的选型与安装等 操作系统、数据库系统和其他通用软件的选型与安装等 系统管理与安全防护
组网施工
网络类型和拓扑选择、带宽计算 综合布线与机房建设
用户网站系统建设 数据存储与处理系统开发（办公自动化系统、档案资料系统、各 种部门级管理系统等）

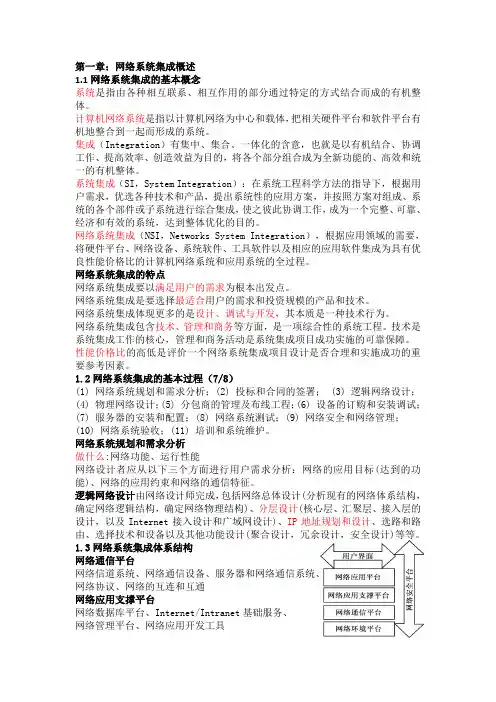

网络系统集成知识点整理
第一章：网络系统集成概述1.1网络系统集成的基本概念系统是指由各种相互联系、相互作用的部分通过特定的方式结合而成的有机整体。
计算机网络系统是指以计算机网络为中心和载体，把相关硬件平台和软件平台有机地整合到一起而形成的系统。
集成（Integration）有集中、集合、一体化的含意，也就是以有机结合、协调工作、提高效率、创造效益为目的，将各个部分组合成为全新功能的、高效和统一的有机整体。
系统集成（SI，System Integration）：在系统工程科学方法的指导下，根据用户需求，优选各种技术和产品，提出系统性的应用方案，并按照方案对组成、系统的各个部件或子系统进行综合集成，使之彼此协调工作，成为一个完整、可靠、经济和有效的系统，达到整体优化的目的。
网络系统集成（NSI，Networks System Integration），根据应用领域的需要，将硬件平台、网络设备、系统软件、工具软件以及相应的应用软件集成为具有优良性能价格比的计算机网络系统和应用系统的全过程。
网络系统集成的特点网络系统集成要以满足用户的需求为根本出发点。
网络系统集成是要选择最适合用户的需求和投资规模的产品和技术。
网络系统集成体现更多的是设计、调试与开发，其本质是一种技术行为。
网络系统集成包含技术、管理和商务等方面，是一项综合性的系统工程。
技术是系统集成工作的核心，管理和商务活动是系统集成项目成功实施的可靠保障。
性能价格比的高低是评价一个网络系统集成项目设计是否合理和实施成功的重要参考因素。
1.2网络系统集成的基本过程（7/8）(1) 网络系统规划和需求分析；(2) 投标和合同的签署； (3) 逻辑网络设计；(4) 物理网络设计；(5) 分包商的管理及布线工程；(6) 设备的订购和安装调试；(7) 服务器的安装和配置；(8) 网络系统测试；(9) 网络安全和网络管理；(10) 网络系统验收；(11) 培训和系统维护。
网络系统规划和需求分析做什么:网络功能、运行性能网络设计者应从以下三个方面进行用户需求分析：网络的应用目标(达到的功能)、网络的应用约束和网络的通信特征。
第1章网络系统集成概述
华南师大教育信息技术学院 谭永欣 1.1.2 网络系统集成的产生和发展
网络系统集成主要朝着互联和高速的方向发展 LAN-LAN互连和LAN-WAN的互连 ，网络已经具有了“网格（grid）”的雏形 ，近年 下向云计算发展。。。。
网络集成正朝着高速率、大容量的方向发展 局 域 网 速 度 已 经 从 共 享 式 10Mbps 升 级 到 交 换 式 100Mbps~1000Mbps ， 甚 至 已 达 到 10Gbps。
由IPV4向IPV6的方向迁移 解决IP地址耗尽 /08/0417/05/49N7I1PE000915BE.html /news/newmedia/web/201002/0201_4266_1532277 .shtml
19
网络系统集成的三大部分： ➢目标 ➢内容 ➢方法
华南师大教育信息技术学院 谭永欣 1.1.4 网络系统集成基础
20
华南师大教育信息技术学院 谭永欣 1.1.4 网络系统集成基础 网络系统集成的目标 网络系统集成是一个工程项目，分为以下两个目标： ➢用户目标：用户在投入人力、物力和财力建立网络系统后，能够达到用户需求的一种集成目 标。 ➢系统集成目标：以先进的技术、适当的产品、精湛的技术和优质的服务，为用户设计并实施 满足业务和管理需要的网络系统
24
华南师大教育信息技术学院 谭永欣 1.1.4网络系统集成基础
网络系统集成的一般内容: ➢硬件集成：如用路由器连接广域网 ➢软件集成：要解决异构软件的相互接口。 ➢数据和信息集成：建立在硬件和软件集成之上 o合理规划数据和信息 o减少数据冗余 o更有效地实现信息共享 o确保数据和信息的安全保密 ➢技术与管理集成 ➢人与组织机构集成
17
华南师大教育信息技术学院 谭永欣 1.1.3 网络系统集成的层面
系统集成PPT课件
住宅 住宅 住宅 住宅
安防中心
楼宇管理间3
住宅 住宅
第13页
全自动破密器 蚂蚁战车
第14页
全自动破密器 蹭网卡
第15页
全自动破密器蹭网卡
防蹭方式 1、修改密码（将默认的WEP密码修改为WPA或
者WPA2密码）。 2、隐藏SSID（每个无线网络都会有一个SSID
名称，我们搜索无线网络的时候，找到的都是开 启了SSID的网络，那么关闭这项功能的话，目 前的“蹭网卡”就无计可施了）。 3、加入MAC地址认证（非认证MAC地址PC机无 法上网）。
第20页
网格
简单地讲，网格是把整个互联网整合成一 台巨大的超级计算机，实现计算资源、存 储资源、数据资源、信息资源、知识资源、 专家资源的全面共享。当然，我们也可以 构造地区性的网格（如中关村科技园区网 格）、企事业内部网格、局域网网格、甚 至家庭网格和个人网格。 网格的根本特征并不一定是它的规模，而 是资源集成的发展
网络系统集成是在信息系统工程方法的指导下，根据 网络应用的需求，将网络硬件设备、系统软件和应用 软件等产品和技术，系统性地集合在一起，成为满足 用户需求的、较高性价比的计算机网络系统。
•网络系统集成主要朝着互联和高速的方向发展 LAN-LAN互连和LAN-WAN的互连 网络已经具有了“网格（grid）”的雏形 •网络集成正朝着高速率、大容量的方向发展 局 域 网 速 度 已 经 从 共 享 式 10Mbps 升 级 到 交 换 式 100Mbps~1000Mbps，甚至已达到10Gbps。
专家建议、用户意见
第17页
网络系统集成的内容和步骤
1、需求分析（多大规模，需求用途） 2、技术方案设计（网络拓扑……）
核心层、汇聚层、接入层…… 3、产品选型（网络设备选购） 4、网络设计（网络设备搭建） 5、设备结构（几层交换） 6、综合布线系统与网络工程施工
网络系统集成01
第1章 网络系统集成绪论
网络系统集成不是对各种硬件和软件的 网络系统集成 不是对各种硬件和软件的 堆砌，而是一种在系统整合、 堆砌 ， 而是一种在系统整合 、 再生产过程 中为满足用户需求的增值服务业务， 中为满足用户需求的增值服务业务 ， 是一 种价值再创造的过程， 种价值再创造的过程 ， 更注重整体工程的 系统化、全方位的无缝整合与规划。 系统化、全方位的无缝整合与规划。
20112011-3-17 第13页 13页
系统集成商的必备条件
1、具备承担网络系统的分析与设计、硬软 具备承担网络系统的分析与设计、 件选型与配套、应用软件开发、 件选型与配套、应用软件开发、组织管 ……的能力 的能力。 理…… ……的能力。 2、有一支…… ……高水平的团队。 有一支…… ……高水平的团队 高水平的团队。 3、…… …… 4、…… …… 5、有充足的资金支持！ 有充足的资金支持！
20112011-3-17 第4页
第1章 网络系统集成绪论
网络系统集成是在信息系统工程方法的指导下 网络系统集成是在信息系统工程方法的指导下，根据 是在信息系统工程方法的指导下， 网络应用的需求，将网络硬件设备、 网络应用的需求，将网络硬件设备、系统软件和应用软 件等产品和技术，系统性地集合在一起， 件等产品和技术，系统性地集合在一起，成为满足用户 需求的、较高性价比的计算机网络系统。 需求的、较高性价比的计算机网络系统。
20112011-3-17
第2页
第1章 网络系统集成绪论
本章重点：
●什么是网络系统集成 ●网络系统集成内容和步骤 ●网络系统集成的体系架构 ●怎样成为网络系统集成商
20112011-3-17
第3页
第1章 网络系统集成绪论
第1章.网络系统集成概述
第1章.网络系统集成概述第一章.网络系统集成概述１.系统：指由各种相互联系,相互作用的部分通过特定的方式结合而成的有机整体。
２.计算机网络系统：以计算机网络为中心和载体,把相关硬件平台和软件平台有机地整合到一起而形成的系统。
３.集成：以有机结合,协调工作,提高效率,创造效益为目的,将各个部分组合成为全新功能的,高效和统一的有机整体。
４.系统集成SI：在系统工程科学方法的指导下,根据用户需求,优选各种技术和产品,提出系统性的应用方案,并按照方案对组成系统的各个部件或子系统进行综合集成,使之彼此协调工作,成为一个完整,可靠,经济和有效的系统,达到整体优化的目的。
５.网络系统集成NSI①.定义：是根据应用领域的需要,将硬件平台,网络设备,系统软件,工具软件和相应的应用软件集成为具有优良性能价格比的计算机网络系统及应用系统的全过程.②.特点：1.系统集成要以满足用户的需求为根本出发点；2.系统集成不是选择最好的产品的简单行为,而是要选择最适合用户的需求和投资规模的产品和技术；3.系统集成不是简单的设备供货,它体现更多的是设计,调试与开发的技术和能力；4.系统集成包含技术,管理和商务等方面,是一项综合性的系统工程.技术是系统集成工作的核心,管理和商务活动是系统集成项目成功实施的可靠保障；5.性能性价比的高低是评价一个系统集成项目设计是否合理和实施是否成功的重要参考因素。
③.角色：用户,系统集成商,产品厂商,供货商,应用软件开发商,施工队,工程监理.。
④.目标：1.多目标性:对于一个网络系统集成项目而言,目标往往不是单一的,而是一个多目标系统,希望通过一个网络系统集成项目的实施,实现一系列的目标,满足多方面的需求,表现在三方面:时间,成本,技术性能；2.优先性.网络系统集成项目是一个多目标的系统,不同目标可能在项目管理不同阶段根据不同需要,其重要性也不一样；3.层次性.网络系统集成项目目标的层次性是指目标的描述需要有一个从抽象的到具体的层次结构.⑤.方法：1.独立进行网络系统集成；2.联合进行网络系统集成；3.网络系统集成商进行网络系统集成.⑥.内容：1.需求分析2,网络规划3,产品选型4,网络系统设计5,系统集成的实施6,应用软件开发及调试7,系统的测试8,用户培训9,竣工文档编制,10.项目验收11,售后技术支持12,系统维护与质保.⑦.监督和考察：1.理论指导;2.技术保证;3.网络系统建立的经验;4.工程化的管理;5.测试验收标准.⑧.生命周期：1.启动阶段:网络系统集成项目的启动阶段,即提出概念阶段C.2.计划阶段:开发阶段D.3.实施阶段:执行阶段E.4.收尾阶段.结束阶段F.⑨.步骤：客户需求,初步需求分析,方案设计,解决方案,工程实施,测试验收,系统维护与服务,项目终然.６.局域网网络系统的集成模式有哪三类?①群组模式.是在大楼或园区范围内,由组,室,科或处等专业环境中计算机组网的模式,该模式的特点是少量计算机组成一个小型局域网,有可能通过PSTN连接若干个远程站点；②部门模式.在大楼或园区范围内,即在本部门范围内的计算机组网；③企业模式.其网络是由多个部门模式的网络组成.７.网络系统集成项目的特点：1.临时性：指每一个网络系统集成项目都有一个明确的开始时间和结束时间.2.独特性：没有完全一样的项目,厂商不仅向客户提供产品,更重要是根据其要求提供不同的解决方案.3.渐进性：综合了临时性和独特性后的整体网络系统集成项目特性.８.工作分解结构模板WBS①.定义：WBS是由项目各结构部分组成的,面向成果的树型结构.该结构定义了网络系统集成项目的全部范围.②.目的：是组织管理工作的主要依据,是项目管理工作的基础,是大型网络系统集成项目成功实施的前提。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.3 工程概况
江苏技术师范学院计算机学院 2009年
实例分析 《××学院北区校园网络设计方案书》
3 系统设计指导思想和依据
3.1 系统指导思想
3.2 网络设计原则和依据
4 网络技术选型
4.1 快速以太网设计 4.2 网络主干千兆的设计 4.3 第三层及多层交换
江苏技术师范学院计算机学院 2009年
网络系统集成的特点
根本出发点：满足用户需求 系统工程原则：性能和经济整体最优，而非最好 产品的组合 并非简单的设备供货和施工，更多是设计、调试 与开发 技术实现、系统管理和商务应用的综合 评价重点：性能价格比
江苏技术师范学院计算机学院 2009年
网络系统集成的三大环节
软硬件配置与管理
服务器、网络设备、存储设备、安全设备的选型与安装等 操作系统、数据库系统和其他通用软件的选型与安装等 系统管理与安全防护
组网施工
网络类型和拓扑选择、带宽计算 综合布线与机房建设
用户需求 系统性能 经费额度 分布地域 工期限定 可扩展性 外接方式 其他要求 安全性/VOD点播/代理服务/机房与接地/验收标准等
形成：需求分析报告/规划方案（规划书）
江苏技术师范学院计算机学院 2009年
系统集成第二阶段 2、网络设计
系统/信息工程
用户需 求分析
逻辑网 络设计
物理网络 设计与实现
测试
4
网络系统集成
Networks System Integration（ NSI）
根据用户需求，合理选择各种软硬件产品，通过 综合性的技术设计、工程施工、安装调试、管理 监测和应用开发等环节，按低耗、高效、可靠的 系统组织原则，完成系统软硬件配置及网络应用 系统的安装和开发，最终向用户提供一个具有优 良性能价格比的计算机网络系统及应用系统的全 过程。
系统集成
系统本身有可作为一个元素参与多次组合
系统集成是一种目前常用的实现较复杂工程的方法
现代汽车工业 航天飞机
“系统集成” 既是一种重要的工程建设思想，也是一种解决问题的 思想方法论
网络工程的系统集成模型（略）
从系统级开始，接着是用户需求分析、逻辑 网络设计、物理网络设计和测试
实例分析 《××学院北区校园网络设计方案书》
7 网络安全解决方案 7.1 网络安全设计
7.2 网络安全策略
7.1.1 全方位的安全策略 7.1.2 网络结构安全策略 DHCP攻击 7.2.3 防止地址盗用 7.2.4 接入安全策略
实例分析 《××学院北区校园网络设计方案书》
5 网络解决方案
5.1 网络设备设计选型
5.2 各层网络设备描述
5.2.1 网络核心层骨干交换机 5.2.2 汇接层主干交换机 5.2.3 接入层智能或线速交换机 5.3 网络拓扑图 5.4 网络特点描述 5.4.1 智能： 5.4.2 性能： 5.4.3 安全： 5.4.4 管理： 5.5 网管系统解决方案 5.5.1 网管概述 5.5.2 网管系统解决方案
8 学院北区网络建设配置表
系统集成第三阶段
3、工程实施
中心机房设备安装 Intranet网站安装 主干节点设备安装 楼间布线 楼内布线
相关技术：Web网站建设/综合布线 形成：安装记录/布线图及记录
系统集成的其他阶段
江苏技术师范学院计算机学院 2009年
实例分析 《××学院北区校园网络设计方案书》
6 网络优化的设计 6.1 虚拟网的优化建议 6.1.1 VLAN划分的优势 6.1.2 VLAN划分 6.1.3 虚拟网间的信息传递 6.1.4 虚拟工作组模型的实现 6.2 QOS特性
带宽选择 网络选型（以太网/令牌环网/FDDI/ATM等）
服务器选型
传输媒介选型（光缆/双绞线/同轴等） 网络连接设备选型（路由器/交换机/集线器等） 网络操作系统选型（Windows 2000 server/server2003、Unix/Linux等）
机房设计
形成：方案设计书/配置清单/拓扑图
4、测试验收
网络设备测试与验收 线路测试与验收
形成：测试报告/验收报告/技术档案 5、运行维护 形成：运行日志/维修档案 6、应用平台开发 网站建设、数据库系统建设、办公管理系统建设 等
第一章作业题
根据本章内容，说明网络系统集成与一般计算机网络组网 主要有哪些区别。 根据网络系统集成的概念和任务，说明与普通的计算机工 程师相比，作为一个网络系统集成工程师特别需要具备哪 些方面的专业能力，这些能力与你学过的哪些课程相关。 你感到如果从事网络系统集成工作，自己目前缺少的是哪 些方面的专业知识。查看教学计划，说明你们专业正在和 将要开设的哪些课程能为你提供这方面的帮助。你希望本 课程能为你提供什么帮助。
应用平台开发
用户网站系统建设 数据存储与处理系统开发（办公自动化系统、档案资料系统、各 种部门级管理系统等） 缺乏应用平台开发环节的系统——“有路无车”
江苏技术师范学院计算机学院 2009年
网络系统集成的主要阶段
系统集成第一阶段
1、网络规划（需求分析和可行性分析）
江苏技术师范学院计算机学院 2009年
实例分析 《××学院北区校园网络设计方案书》 1 概述 2 需求分析
2.1 系统目标 2.2 需求分析
2.2.1 2.2.2 2.2.3 2.2.4 地域需求分析 网络管理需求分析 网络安全需求分析 广域网连接需求分析
第1章 网络系统集成概述
本章主要内容
网络系统集成的概述与特点 网络系统集成的体系框架 网络系统集成的三大环节
网络系统集成的主要阶段
江苏技术师范学院计算机学院 2009年
系统集成
系统
为实现某一目标而形成的一组元素的有机结合
江苏技术师范学院计算机学院 2009年
网络系统集成的体系框架
环境技术平台 机房、电源、接地、防雷系统 … … 计算机网络平台 服务器、网络操作系统、网络通信设备、综合布线、 Internet接入… … 应用基础平台 Internet/Intranet服务、网络数据库、开发工具… … 信息系统平台 MIS，OA、ERP、网页发布、电子商务… … 网络管理平台 网络安全平台
