一种提高卧式油气水三相分离器污水处理能力的方法
三相分离器油气水分离效率的提高与应用
三相分离器油气水分离效率的提高与应用【摘要】本文主要探讨了三相分离器油气水分离效率的提高与应用。
在介绍了三相分离器研究的背景、意义和目的。
在详细介绍了三相分离器的原理与结构、油气水分离效率的影响因素、提高效率的方法，以及在油田开发和工业生产中的应用。
结论部分讨论了提高油气水分离效率对生产效率的重要性，以及三相分离器在不同行业领域的应用前景和未来研究方向。
通过本文的研究，可以更好地了解三相分离器在油田开发和工业生产中的重要性，为提高生产效率和推动相关技术发展提供了重要参考。
【关键词】三相分离器、油气水分离效率、提高、应用、油田开发、工业生产、生产效率、应用前景、研究方向。
1. 引言1.1 背景介绍三相分离器是一种用于对油气水进行分离的设备，广泛应用于油田开发和工业生产中。
随着我国石油工业的快速发展和工业生产的不断扩大，对三相分离器的需求也越来越大。
三相分离器的油气水分离效率直接影响着生产效率和产品质量，在提高三相分离器油气水分离效率的研究和应用中，具有重要的意义。
在实际生产中，三相分离器的油气水分离效率往往受到多种因素的影响，例如设备结构、操作参数、油气水性质等。
为了提高油气水分离效率，需要深入研究三相分离器的原理与结构、分离效率影响因素以及提高油气水分离效率的方法。
本文旨在探讨如何提高三相分离器的油气水分离效率，并阐述三相分离器在油田开发和工业生产中的应用，希望为相关研究和实践提供一定的参考和借鉴。
1.2 研究意义三相分离器在油气水分离中起着至关重要的作用。
提高油气水分离效率可以有效减少生产过程中的能耗和成本。
随着油气资源的日益枯竭和环境污染的日益加剧，如何更加高效地利用油气资源并减少对环境的影响成为了亟待解决的问题。
研究如何提高三相分离器的分离效率对于优化生产流程、减少资源浪费、保护环境具有重要意义。
三相分离器在油田开发和工业生产中的应用广泛，提高其分离效率能够提高生产效率，降低生产成本，增加企业竞争力。

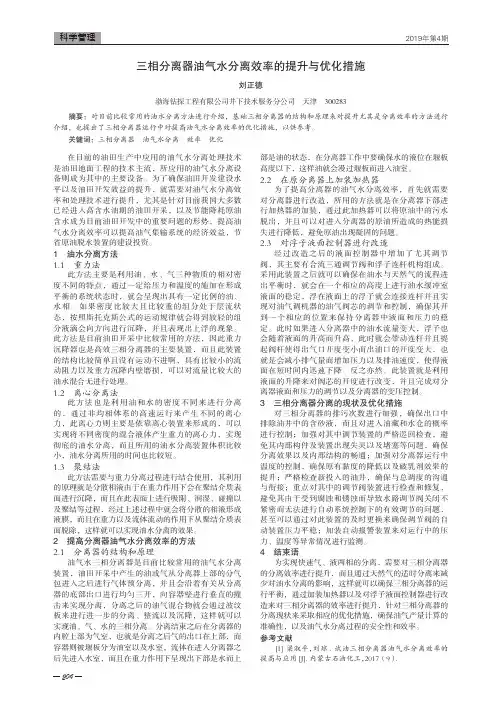

三相分离器油气水分离效率的提升与优化措施
204在目前的油田生产中应用的油气水分离处理技术是油田地面工程的技术主流，所应用的油气水分离设备则成为其中的主要设备。
为了确保油田开发建设水平以及油田开发效益的提升，就需要对油气水分离效率和处理技术进行提升，尤其是针对目前我国大多数已经进入高含水油期的油田开采，以及节能降耗原油含水成为目前油田开发中的重要问题的形势，提高油气水分离效率可以提高油气集输系统的经济效益，节省原油脱水装置的建设投资。
1 油水分离方法1.1 重力法此方法主要是利用油、水、气三种物质的相对密度不同的特点，通过一定给压力和温度的施加在形成平衡的系统状态时，就会呈现出具有一定比例的油、水相。
如果密度比较大且比较重的组分处于层流状态，按照斯托克斯公式的运动规律就会得到较轻的组分液滴会向方向进行沉降，并且表现出上浮的现象。
此方法是目前油田开采中比较常用的方法，因此重力沉降器也是高效三相分离器的主要装置，而且此装置的结构比较简单且没有运动不进啊，具有比较小的流动阻力以及重力沉降内壁磨损，可以对流量比较大的油水混合无进行处理。
1.2 离心分离法此方法也是利用油和水的密度不同来进行分离的，通过非均相体系的高速运行来产生不同的离心力，此离心力则主要是依靠离心装置来形成的，可以实现将不同密度的混合液体产生重力的离心力，实现彻底的油水分离，而且所用的油水分离装置体积比较小，油水分离所用的时间也比较短。
1.3 聚结法此方法需要与重力分离过程进行结合使用，其利用的原理就是分散相液由于在重力作用下会在聚结介质表面进行沉降，而且在此表面上进行吸附、润湿、碰撞以及聚结等过程，经过上述过程中就会将分散的相液形成液膜，而且在重力以及流体流动的作用下从聚结介质表面脱除，这样就可以实现油水分离的效果。
2 提高分离器油气水分离效率的方法2.1 分离器的结构和原理油气水三相分离器是目前比较常用的油气水分离装置，油田开采中产生的油或气从分离器上部的分气包进入之后进行气体预分离，并且会沿着有关从分离器的底部出口进行均匀三开，向容器壁进行垂直的撞击来实现分离，分离之后的油气混合物就会通过波纹板来进行进一步的分离、整流以及沉降，这样就可以实现油、气、水的三相分离。
提升三相分离器运行效果方法浅析
提升三相分离器运行效果方法浅析摘要：聚喇某转油放水站三相分离器是入站后的第一个分离装置,其效率直接影响其他下游装置的运行。
该站的三相分离器尺寸φ4×20m,体积242mm,高度3.3m。
在入口端有一个体积为11.9m3的预分离器,预先进行两相气液分离,有效地提高了分离器的运行效率,增加了处理能力。
目前,在不改变设备和运输工具结构的情况下,通过对生产参数的研究,仔细调整温度、压力、消耗量和油水界面,进一步优化三相分离器的运行,寻找提高水质和节能的方法。
关键词：油水界面；精细调控；提升水质引言三相分离器一般用于气体和液体的分离，液体分离的先决条件是不能相互混合的，在油气分离领域意味着油气和水的分离，其中气液分离技术与二相分离器相同，油水分离必须达到层数水平才能完成。
如果清洗相对稳定，不是液体层，分离就无法继续。
三相分离器一般分为垂直和水平。
垂直三相分离器可处理大量液体，垂直分离器占地面积小，可用于海上平台，但由于自然流动方向与液滴方向相反，垂直分离器可能更大、更贵。
与水平分离器相比，水平分离器具有相同的石油和天然气处理能力。
水平分离器适用于较高的气体比例和恒定的流速。
水平分离器与其他分离器相比，油气分离界面更宽，泡沫更大，三相水平分离器的液体收集区域一般提升到气体空间，这意味着分离的天然气含油量较低，单位成本较低。
在天然气加工技术中，三相分离器是碳氢化合物脱水脱气设备，广泛应用于乙醇再生设备和凝结液稳定剂中。
其主要功能是进行气液分离。
高性能液体分离器一般是根据它们之间的密度差异来分离油和水。
分离效率一般为油中500mg/l的水，油中500mg/l油分离装置的主要功能是加速油水分离，缩短分离时间，达到减少设备体积的目的，卧式三相分离器因天然气含油量低、单位加工成本低、安装方便、检查方便而广泛使用。
维修方便，防滑设备成型方便。
1油水界面的影响与调控方法聚喇某转油放水站三相分离器的油水界面调节和控制是通过调节出油阀和出水阀的开度来控制油水界面的高度。
三相分离器油气水分离效率的提高与应用
三相分离器油气水分离效率的提高与应用一、三相分离器的工作原理与结构三相分离器是指一种可以将输入的油气水混合物有效地分离成油、气、水三相的装置。
它主要由进料口、分离室、油口、气口、水口等部分组成。
在其工作过程中，利用不同物理性质来实现油气水的分离。
利用重力来实现水与油的分离；利用气泡浮力来实现气体与液体的分离等。
在分离过程中，还需要一定的排泥系统和排气系统来保证分离器的正常运行。
二、提高三相分离器油气水分离效率的技术手段1. 优化设备结构为了提高三相分离器的油气水分离效率，科研人员们通过对设备结构进行优化，提高其分离效果。
可以通过改变进出口的角度和位置，来使得油气水混合物在分离器中能够更加充分地混合与分离，从而提高分离效率。
还可以对分离室的容积和形状进行改进，使得分离过程更加顺利。
还可以在分离器中加入一些分隔板或者填料，来增加分离面积，提高分离效率。
2. 提高操作控制水平科研人员们通过提高操作技术和控制手段，来提高三相分离器的油气水分离效率。
通过合理地控制分离器的操作参数，如温度、压力、进料速度等，来提高分离效率。
还可以通过改进自动控制系统，使得分离器能够实现更加精确的控制，减少人为因素对分离效率的影响。
三、三相分离器油气水分离效率的提高对油田开采的意义1. 提高油田开采效率三相分离器油气水分离效率的提高，可以使得油气水混合物更加充分地分离，从而提高了油田开采的效率。
一方面，通过更好地分离出油气，可以提高采收率，减少油气的损失；通过更好地分离出水，可以减少水的含量，降低了开采的成本。
2. 保护环境减少污染三相分离器油气水分离效率的提高，可以减少油田开采过程中造成的环境污染。
由于分离出的水含油量更低，使得水的回收和处理更加容易，大大减少了油田开采对自然环境的影响。
3. 加强智能化管理三相分离器油气水分离效率的提高，可以为油田开采提供更多的数据支持。
通过监测分离器的运行状态，可以更好地了解油气水混合物的情况，为开采过程提供更多的指导和支持。
三相分离器油气水分离效率的提高与应用
三相分离器油气水分离效率的提高与应用三相分离器是一种用于分离油气水混合物的设备，广泛应用于石油、化工、食品等行业。
它的主要功能是将混合物中的油、气和水分离开来，从而实现各个组分的回收或后续处理。
优化设备结构。
三相分离器通常由水口、气口和油口组成。
为了提高分离效率，可以在设备内部设置合理的分布板、沉降器等结构，使得油水气在设备内部能够充分接触，从而增加分离效率。
合理控制进料流速和压力。
进料流速和压力的控制对分离效率具有重要影响。
如果进料流速过大，容易造成油水气之间的混合，降低分离效率；如果进料压力过高，则油水气分离时的剪切力会增大，也会影响分离效果。
合理控制进料流速和压力可以提高分离效率。
应用先进的分离技术。
近年来，随着科技的不断进步，一些先进的分离技术逐渐应用于三相分离器中，如离心分离、膜分离等。
这些分离技术可以提高分离效率，减少油水气之间的混合，从而提高分离效果。
定期维护保养设备。
三相分离器在长时间运行过程中，由于油水气的腐蚀和沉积物的堆积，设备内部往往会出现堵塞、漏油等现象，影响分离效果。
定期对设备进行维护保养，清理堵塞物、更换损坏部件等，可以保持设备的良好工作状态，提高分离效率。
三相分离器的提高效率对于多个行业具有重要的意义。
在石油行业，通过提高三相分离器的分离效率，可以有效回收石油资源，降低生产成本。
在化工行业，高效的油气水分离可以避免石油、化工等产品中的杂质，提高产品的质量。
在食品行业，通过油气水分离可以有效处理废水，减少环境污染。
通过优化设备结构、合理控制进料流速和压力、应用先进的分离技术以及定期维护保养设备等方法，可以提高三相分离器的油气水分离效率。
提高分离效率对于多个行业都具有重要的意义，可以实现资源的回收利用和环境的保护。

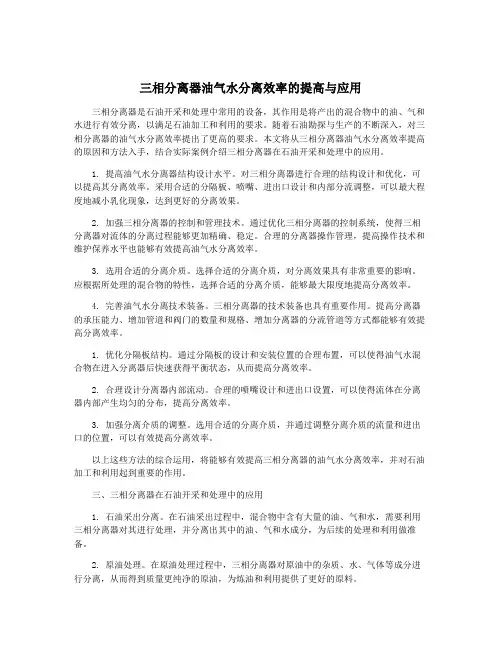

三相分离器油气水分离效率的提高与应用
三相分离器油气水分离效率的提高与应用三相分离器是石油开采和处理中常用的设备，其作用是将产出的混合物中的油、气和水进行有效分离，以满足石油加工和利用的要求。
随着石油勘探与生产的不断深入，对三相分离器的油气水分离效率提出了更高的要求。
本文将从三相分离器油气水分离效率提高的原因和方法入手，结合实际案例介绍三相分离器在石油开采和处理中的应用。
1. 提高油气水分离器结构设计水平。
对三相分离器进行合理的结构设计和优化，可以提高其分离效率。
采用合适的分隔板、喷嘴、进出口设计和内部分流调整，可以最大程度地减小乳化现象，达到更好的分离效果。
2. 加强三相分离器的控制和管理技术。
通过优化三相分离器的控制系统，使得三相分离器对流体的分离过程能够更加精确、稳定。
合理的分离器操作管理，提高操作技术和维护保养水平也能够有效提高油气水分离效率。
3. 选用合适的分离介质。
选择合适的分离介质，对分离效果具有非常重要的影响。
应根据所处理的混合物的特性，选择合适的分离介质，能够最大限度地提高分离效率。
4. 完善油气水分离技术装备。
三相分离器的技术装备也具有重要作用。
提高分离器的承压能力、增加管道和阀门的数量和规格、增加分离器的分流管道等方式都能够有效提高分离效率。
1. 优化分隔板结构。
通过分隔板的设计和安装位置的合理布置，可以使得油气水混合物在进入分离器后快速获得平衡状态，从而提高分离效率。
2. 合理设计分离器内部流动。
合理的喷嘴设计和进出口设置，可以使得流体在分离器内部产生均匀的分布，提高分离效率。
3. 加强分离介质的调整。
选用合适的分离介质，并通过调整分离介质的流量和进出口的位置，可以有效提高分离效率。
以上这些方法的综合运用，将能够有效提高三相分离器的油气水分离效率，并对石油加工和利用起到重要的作用。
三、三相分离器在石油开采和处理中的应用1. 石油采出分离。
在石油采出过程中，混合物中含有大量的油、气和水，需要利用三相分离器对其进行处理，并分离出其中的油、气和水成分，为后续的处理和利用做准备。
三相分离器油气水分离效率的提高与应用
三相分离器油气水分离效率的提高与应用三相分离器是一种用于分离油气水三相的设备，其分离效率的提高对于油田开发和生产有着重要的意义。
提高三相分离器的分离效率，可以提高油气水的分离程度，减少对于环境的污染，提高油田开采和生产的经济效益。
本文将探讨三相分离器分离效率提高的方法和应用。
提高三相分离器的分离效率，首先需要从设备本身的优化和改进入手。
目前市面上的三相分离器大多采用旋转分离原理，通过不同物理特性的利用来实现油气水的分离。
为了提高分离效率，可以从以下几个方面进行优化：优化分离器的内部结构。
通过改进分离器的内部构造，如增加分离层、调整旋转速度等，可以增加物理分离的作用，提高油气水的分离效率。
优化分离器的分离参数。
通过对分离器的分离参数进行调整和控制，如调整分离器的进出口流量、温度、压力等参数，可以达到更好的分离效果。
使用高效分离介质。
选择合适的分离介质对于分离效率的提高有着重要的作用。
有些特殊的溶剂或分离介质可以提高物理分离的效果，从而提高分离效率。
利用先进的技术手段，如采用超声波、电场、磁场等辅助分离技术，也可以提高三相分离器的分离效率。
这些技术可以在物理分离的基础上，通过对物质的特性进行改变或增强，达到更好的分离效果。
在实际应用中，提高三相分离器的分离效率可以应用于油田开采和生产的各个环节。
在油井开采过程中，三相分离器可以将产出的含油气水混合物进行高效分离，使得提取出的原油更干净、更纯净，减少后续的精炼成本。
在油气罐区的油气分离处理中，高效的三相分离器可以将油气水混合物分离，提取出的天然气更为干净，不含水，这有助于保护管道的安全运行和延长管道的使用寿命。
在油田废水处理过程中，三相分离器也可以发挥作用。
将含油废水进行油水分离后，提取出的水更为干净，可以减少对环境的污染，符合环境保护的要求。
三相分离器油气水分离效率的提高与应用
三相分离器油气水分离效率的提高与应用三相分离器是一种用于将油、气和水进行分离的设备。
其主要作用是将混合物中的水和油分离出来，以便进一步处理或回收。
提高三相分离器的分离效率对于工业生产和环境保护都具有重要意义。
为了提高三相分离器的分离效率，可以采取以下措施：1. 优化设备设计：通过对三相分离器的结构和工艺进行优化，可以提高分离效果。
增加分离器内部的分离板或填料，可以增加油、气和水之间的接触面积，促进分离过程。
2. 控制流速和流量：控制进出口流速和流量可以有效提高分离效率。
过高的流速会导致混合物无法充分分离，而过低的流速则会导致分离不完全。
需要根据具体情况合理控制流速和流量。
3. 采用合适的分离介质：选择适合的分离介质也是提高分离效率的重要因素。
分离介质的物理化学性质应与被分离物质相匹配，以确保有效分离。
4. 加强设备维护和清洁：定期对三相分离器进行维护和清洁可以提高分离效率。
清除设备内部的沉积物和杂质可以防止堵塞和阻塞，同时保证设备的正常运行。
三相分离器具有广泛的应用领域。
以下是几个典型的应用案例：1. 石油开采：在石油开采过程中，地下油藏通常含有大量的水和天然气。
使用三相分离器可以将油、水和气体分离，以便进一步处理。
分离后的油可以用于炼油和燃料制造，水可以进行处理或回收，而天然气可以用于发电和供暖。
2. 化工工业：在化工工业中，三相分离器常用于分离反应产物中的有机相、水相和气相。
分离出的有机相可以提取纯净的化工产品，水相可以进行处理或回收，而气相则可以用于能源生产。
3. 环境保护：在环境保护领域，三相分离器可以用于处理工业废水和污染源。
通过分离器将废水中的油和气体分离出来，可以减少对环境的污染，同时回收油和气体资源。
提高三相分离器的分离效率对于工业生产和环境保护都具有重要意义。
通过优化设备设计、控制流速和流量、选择合适的分离介质以及加强设备维护和清洁，可以有效提高三相分离器的分离效率。
三相分离器在石油开采、化工工业和环境保护等领域都具有广泛的应用前景。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一种提高卧式油气水三相分离器污水处理能力的方法
【摘要】文昌13-1/2油田总产液量超过三相分离器原设计处理能力，处理后原油含水率超标，同时打调整井、换大泵提液等增产措施受到限制。
为解决这一瓶颈，充分利用油田现有生产设施，对FPSO油气水三相分离器进行了排水改造，使三相分离器生产污水处理能力得到了显著提高，同时原油处理质量得到明显改善，满足了油田提液增产要求。
【关键词】三相分离器生产水处理能力原油处理提液增产
1 引言
文昌13-1/2油田由文昌13-1井口平台、文昌13-2井口平台和南海奋进号FPSO（浮式生产储油装置）组成，单井全部采用潜油电泵方式生产，FPSO作为原油处理、储存、外输中心。
来自井口平台的井液经海底管线到达FPSO后进入三个卧式三相分离器（现场称为一级分离器）进行油、气、水三相分离，经过处理后的原油含水率不超过0.5%，生产水含油量不超过1000ppm，气中90%以上的大于10μm的液体颗粒被除去，处理后的原油进入FPSO货油舱储存。
分离器设计最大处理能力为：油8975m3/d，水10415 m3/d，气172440 Sm3/d。
2 存在的问题
按照设计处理要求，一级分离器油出口原油含水不超过0.5%，但随着含水率上升及换大泵提液，产液量和产水量逐年增加，从2008年开始，一级分离器的处理结果就达不到设计要求，处理后原油含水超过10%，大大增加了后期处理工作量，对原油外输造成了很大影响，同时严重制约了油田提液增产、调整井作业等增产措施的实施。
根据油藏预测，到2013年底，油田总产液量将达到21000 m3/d，产水量将达到18000 m3/d，水处理量已大大超过原设计处理量，生产水处理能力的不足已成为制约该油田稳产的瓶颈。
3 工艺系统优化改造
3.1 一级分离器水收集室立管改造
一级分离器为对称分离室结构，内部安装有增强油水分离效果的波纹板、防波板、气体除雾内件和冲砂管汇，液流均匀进入两端分离室，油水分离后，原油从分离室上部流过溢流板进入油收集室，分离室底部的水通过分离室底部8〞导管，再流经一个高1650mm的立管后溢流到分离器中央的水收集室，然后排入生产水舱。
正常情况下，水收集室立管的高度基本确定了分离室中油水界面的高度，这种设计避免了对油水界面的直接控制。
当一级分离器水处理量超过设计处理量时，分离室至水收集室的排水管不能及时排走分离器底部的生产污水，导致分离室油水界面升高，当高过溢流板时，
部分生产水将进入油收集室，导致一级分离器处理后原油含水率不合格。
通过降低水收集室立管的高度，可以增大分离室至水收集室排水压差，降低分离室油水界面，防止水相进入油收集室。
水收集室立管设计高度为1650mm，可调范围为±100mm。
2009年底，利用开罐检验的机会，将一级分离器水收集室立管高度降低至1550mm。
3.2 一级分离器的辅助排水改造
由于受分离器水收集室排水管线尺寸的限制，不能进一步提高排水能力。
通过分析，直接通过分离器分离室底部排水，也能达到降低分离室油水界面高度的目的。
在深入研究和分析一级分离器的内部结构及生产工艺流程的基础上，将一级分离器水收集室和分离室底部的4〞排砂口连通起来，相当于增加了一级分离器分离室到水收集室的管线过流面积。
同时后期新增一套处理能力为8000m3/d 的高效紧凑式旋流气浮污水处理装置（CFU单元），将一级分离器分离室底部排砂管线直接接入到CFU单元，让部分生产水直接进入CFU单元处理合格后排海。
改造后分离室油水界面高度同时受水收集室立管高度的间接控制和至CFU单元液位控制阀的直接控制，两路排水量可以根据工况实时调整。
4 改造效果分析
改造后，一级分离器油水处理效果显著提高，在相同条件下，原油下舱含水率从之前的10.0%以上降到0.5%左右，保证了原油外输品质。
单个一级分离器冲砂口的排水能力为1500 m3/d左右，每个分离室可用冲砂口为2个，则能增加3000 m3/d的排量，结合水收集室立管高度的降低改造，能够有效增大一级分离器的污水处理能力。
经过优化改造，FPSO三相分离器污水处理能力将会达到18000m3/d，从而满足提液后的污水处理要求，为两个井口平台的换泵提液、打调整井等增产措施创造了条件。
5 结论
随着海上油田开发生产进入中后期阶段，产液量增加、含水率上升，对油田原有处理设施特别三相分离器的污水处理能力提出了新的要求，在保留原三相分离器主体结构的前提下，通过降低三相分离器水收集室立管高度、分离室辅助排水等简易优化改造，可大大提高其污水处理能力。
（1）油气水三相分离器分离室辅助排水方式，适用于油品较好、含水率较高油田中后期开采阶段，通过改造，可以显著提高卧式三相分离器生产污水处理能力。
（2）由于分离室油水界面反应比较滞后，分离室油水界面控制阀建议采取
手动控制的模式，在处理量突然大幅度减小时，应及时减小CFU单元处理量，或完全改为油水界面间接控制方式，防止原油窜入污水处理系统。
（3）改造后分离器底部的部分砂将直接进入下游污水处理系统，气浮和水力旋流器等污水处理工艺对少量的砂不敏感，所以不会影响生产污水处理效果。
（4）产液量增加后，井液在三相分离器内部停留时间变短，需选择高效破乳剂，同时建议在三相分离器进口加注反相破乳剂，以确保油水处理效果。
参考文献
[1] 海上采油工程手册，编写组，海上采油工程手册.石油工业出版社[M].2001
[2] 徐文江.海上采油工艺新技术与实践综述[J].中国工程科学.2011.13（5）：53-55。
