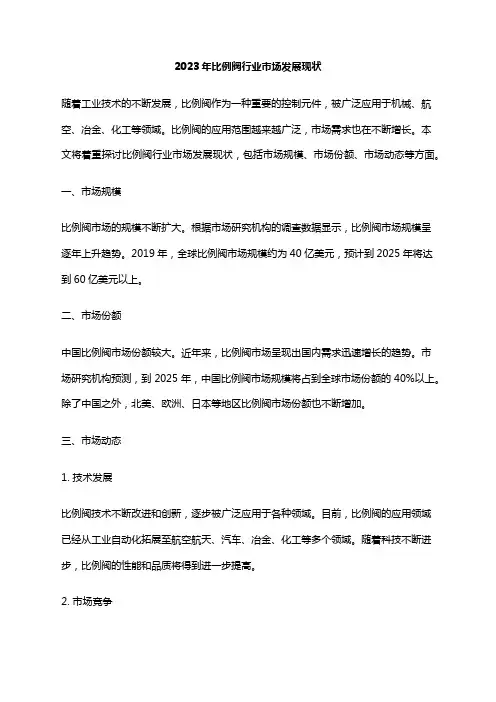

2023年比例阀行业市场发展现状
2023年比例阀行业市场发展现状随着工业技术的不断发展，比例阀作为一种重要的控制元件，被广泛应用于机械、航空、冶金、化工等领域。
比例阀的应用范围越来越广泛，市场需求也在不断增长。
本文将着重探讨比例阀行业市场发展现状，包括市场规模、市场份额、市场动态等方面。
一、市场规模比例阀市场的规模不断扩大。
根据市场研究机构的调查数据显示，比例阀市场规模呈逐年上升趋势。
2019年，全球比例阀市场规模约为40亿美元，预计到2025年将达到60亿美元以上。
二、市场份额中国比例阀市场份额较大。
近年来，比例阀市场呈现出国内需求迅速增长的趋势。
市场研究机构预测，到2025年，中国比例阀市场规模将占到全球市场份额的40%以上。
除了中国之外，北美、欧洲、日本等地区比例阀市场份额也不断增加。
三、市场动态1. 技术发展比例阀技术不断改进和创新，逐步被广泛应用于各种领域。
目前，比例阀的应用领域已经从工业自动化拓展至航空航天、汽车、冶金、化工等多个领域。
随着科技不断进步，比例阀的性能和品质将得到进一步提高。
2. 市场竞争随着市场需求不断增加，比例阀市场竞争也越来越激烈。
国内外许多著名企业都纷纷进入到比例阀市场中，加速了市场的集中化和规模化。
由于比例阀技术门槛较高，市场上的龙头企业，如英格索兰、施耐德、伯乐、安托立、ATOS等，占据着市场主要份额。
3. 智慧制造随着智能制造的发展，比例阀行业也在积极转型升级。
未来，比例阀产品将在加强智能化水平的同时，越来越注重产品的添加值，以满足消费者个性化需求。
综上所述，比例阀市场的发展前景依旧广阔。
企业在市场竞争中要加大技术投入，提高产品质量和性能，加强品牌建设和市场营销。
通过创新发展，提高自身核心竞争力，才能在激烈的竞争中赢得市场份额和用户信任。
液压比例阀市场分析报告
液压比例阀市场分析报告1.引言1.1 概述液压比例阀是一种通过调节液压系统中的流量分配比例来实现精准控制的重要元件，广泛应用于工程机械、冶金设备、航空航天和汽车工业等领域。
随着工业自动化和智能化水平的不断提高，液压比例阀的市场需求也持续增加。
本报告旨在对液压比例阀市场进行全面的分析，从市场概况、应用领域分析到市场发展趋势，为行业发展提供有益参考。
1.2 文章结构文章结构部分：本文主要分为引言、正文和结论三个部分。
在引言部分，将对液压比例阀市场分析报告进行概述，并介绍文章的结构和目的，最后对整个报告进行总结。
在正文部分，将对液压比例阀市场概况、液压比例阀的应用领域分析以及液压比例阀市场发展趋势进行详细阐述。
在结论部分，将展望液压比例阀市场的前景，提出行业发展建议，并对整个报告进行总结。
通过这样的结构，将全面分析液压比例阀市场的现状和未来发展趋势，为相关行业提供参考依据。
1.3 目的"目的": {"本报告旨在对液压比例阀市场进行全面的分析和调研，探讨液压比例阀的市场现状、应用领域以及发展趋势。
通过对市场进行深入剖析，旨在为行业内企业提供有益的市场信息和战略指导，帮助企业制定更加科学合理的发展规划，促进行业的健康发展。
另外，通过对液压比例阀市场的分析，也旨在为投资者提供准确的市场信息，为他们做出明智的投资决策提供支持和参考。
"}1.4 总结总结：通过对液压比例阀市场的概况、应用领域分析和市场发展趋势的研究，我们可以看到液压比例阀在工业控制和自动化领域具有广阔的市场前景。
随着工业智能化技术的不断发展，液压比例阀的需求将会持续增长。
同时，我们也认识到了一些市场存在的问题和挑战，需要行业各方共同努力解决。
因此，我们需要加强技术研发，提高产品质量，拓展市场渠道，以适应市场需求的不断变化。
同时，政府和企业应该加强合作，共同促进液压比例阀行业的健康发展。
最后，我们对液压比例阀市场的未来充满信心，并期待行业各方共同努力，推动该市场持续健康发展。
电液比例阀设计(DOC)
带位移电反馈的二级电液比例节流阀设计摘要：电液比例技术发展迅猛，以其控制精度较高、结构简单、成本合理等优点在工业生产中获得了越来越来广泛的应用，它的发展程度也可从一个侧面反映一个国家液压工业技术水平，因而日益受到各国工业界的重视。
本设计的课题是电液比例阀中的一类——二级电液比例节流阀。
在对该阀各部分的结构、原理及性能参数进行详细分析的基础上，完成了功率级为二通插装阀，先导级为电液比例三通减压溢流阀，通径为32mm，最大流量为480L/min，进油口额定工作压力为31.5MPa，出油口额定工作压力为30.5MPa的电液比例节流阀的结构设计与参数设计。
关键词：电液比例节流阀；插装阀；比例电磁铁The design of two stage electro-hydraulic proportional throttle valve with displacement electricity feedbackMajority:Machine Design ＆Manufacturing and AutomationAbstrac t: The technology of electro-hydraulic proportional develops swiftly and violently, it has more and more come the widespread application in the industrial production by its precision control, the simply structure, the reasonable cost and so on, its degree of development also might reflect a national hydraulic pressure industrial technology level from a side, so this technology received more and more value by the various countries' industrial field.The topic of this graduation project is precisely one kind of electro-hydraulic proportional valve----two stage electro-hydraulic proportional throttle valve. This design will first carry on detailed analysis to the structure, principle and function parameter of various part of this kind of valve, then complete the structural design and the parameter design of the two stage electro-hydraulic proportional throttle valve ,this valve's main stage is cartridge valve ,its forerunner stage is three contacts reduced pressure overflow valve .This valve's rectum is 32mm,and its max regulated flow is 480L/min,the oil input port fixed working pressure is 31.5MPa, the output port fixed working pressure is 30.5MPa.Keyword: Electro-hydraulic proportional throttle valve; Cartridge valves; Proportion electro-magnet ratio electromagnet1目录前言 (1)正文 (2)1 绪论 (2)1.1 电液比例阀概述 (2)1.2 电液比例阀的特点与分类 (2)1.3 电液比例阀的发展阶段 (3)1.4 电液比例技术在我国的发展 (5)1.5 比例流量阀 (5)2 流量阀控制流量的一般原理 (7)2.1 流量控制的基本原理 (8)2.4 主阀阀芯节流口形式的确定 (8)3 比例节流阀结构设计 (9)3.1 插装阀介绍 (9)3.2 控制盖板的设计 (9)3.3 插装式主阀设计 (11)3.4 先导阀设计 (21)3.5 弹簧的选用 (30)3.6 公差与配合的确定 (31)3.7 比例放大器 (33)3.8 比例电磁铁 (36)3.9 结构设计小结 (37)4 节流阀工作总原理分析及其性能参数指标 (38)4.1 原理分析 (38)4.2 静态性能指标 (39)4.3 动态性能指标 (40)5 比例控制系统 (41)25.1 反馈的概念 (41)5.2 闭环控制与开环控制 (41)5.3 电液比例控制系统的组成 (42)5.4 电液比例控制系统的特点 (43)5.5 比例控制系统的分类 (43)5.6 比例控制系统的发展趋势 (44)5.7 小结 (44)结论 (45)参考文献 (46)致谢 (47)3前言现代工业的不断发展对液压阀在自动化、精度、响应速度方面提出了愈来愈高的要求，传统的开关型或定值控制型液压阀已不能满足要求，电液伺服阀因此而发展起来，其具有控制灵活、精度高、快速性好等优点。
华德液压新系列的比例阀和工业阀系列产品介绍
（1）4WRZ（E）10 25、50、85
25、50、85
（2）4WRZ（E）16 100、150
100、150
（3）4WRZ（E）25 220、325
270、325
（4）4WRZ（E）32 3、滞环(%）Βιβλιοθήκη 360 、520 <6
360、520 ≤6
4、重复精度(%)
<3
≤2
5、死区(%)
< 35
≤25
20通径 300L/min 30通径 500L/min
创新 协作 夯实生命线 突破 发展 打造十百千
Z2S6型叠加式液控单向阀
创新 协作 夯实生命线 突破 发展 打造十百千
创新 协作 夯实生命线 突破 发展 打造十百千
创新 协作 夯实生命线 突破 发展 打造十百千
Z2S6型叠加式液控单向阀 一、基本功能
创新 协作 夯实生命线 突破 发展 打造十百千
注1：对E1、W1、W8机能 P→A :qV B→T : qV /2 P→B : qV /2 A→T : Qv 对E2、W2机能 P→A :qV/2 B→T : qV P→B : qV A→T : Qv/2 对E3、W3、W9机能 P→A :qV/2 B→T : 不通 P→B : qV A→T : 不通
对E2、W2机能 P→A :qV/2 B→T : qV P→B : qV A→T : Qv/2
对E3、W3机能 P→A :qV/2 B→T : 不通 P→B : qV A→T : 不通
创新 协作 夯实生命线 突破 发展 打造十百千
4WRZ先导式比例换向阀
4WRZ型阀是由比例电磁铁控制的先导式比例换向阀，将电气信号 转化为液体压力信号，用于控制油压系统的流量和流动方向。该阀由先 导阀（3）、主阀芯（8）、主阀（7）、复位弹簧（9）等组成。

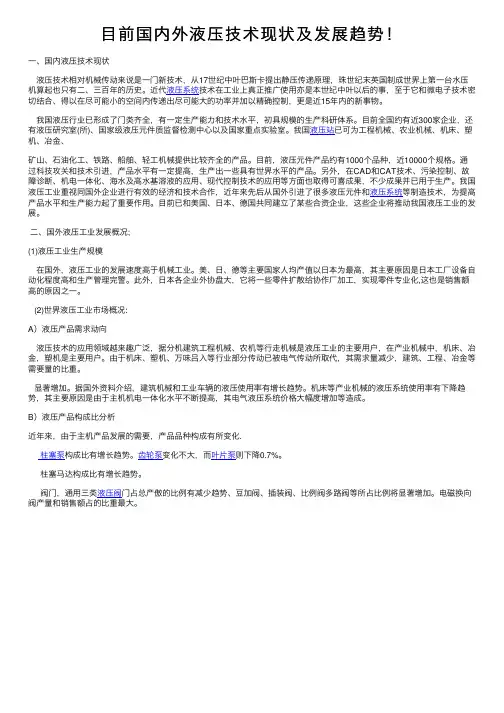

目前国内外液压技术现状及发展趋势！
⽬前国内外液压技术现状及发展趋势！⼀、国内液压技术现状液压技术相对机械传动来说是⼀门新技术，从17世纪中叶巴斯卡提出静压传递原理，珠世纪末英国制成世界上第⼀台⽔压机算起也只有⼆、三百年的历史。
近代液压系统技术在⼯业上真正推⼴使⽤亦是本世纪中叶以后的事，⾄于它和微电⼦技术密切结合、得以在尽可能⼩的空间内传递出尽可能⼤的功率并加以精确控制，更是近15年内的新事物。
我国液压⾏业已形成了门类齐全，有⼀定⽣产能⼒和技术⽔平，初具规模的⽣产科研体系。
⽬前全国约有近300家企业，还有液压研究室(所)、国家级液压元件质监督检测中⼼以及国家重点实验室。
我国液压站已可为⼯程机械、农业机械、机床、塑机、冶⾦、矿⼭、⽯油化⼯、铁路、船舶、轻⼯机械提供⽐较齐全的产品。
⽬前，液压元件产品约有1000个品种，近10000个规格。
通过科技攻关和技术引进，产品⽔平有⼀定提⾼，⽣产出⼀些具有世界⽔平的产品。
另外，在CAD和CAT技术、污染控制、故障诊断、机电⼀体化、海⽔及⾼⽔基溶液的应⽤、现代控制技术的应⽤等⽅⾯也取得可喜成果，不少成果并已⽤于⽣产。
我国液压⼯业重视同国外企业进⾏有效的经济和技术合作，近年来先后从国外引进了很多液压元件和液压系统等制造技术，为提⾼产品⽔平和⽣产能⼒起了重要作⽤。
⽬前已和美国、⽇本、德国共同建⽴了某些合资企业，这些企业将推动我国液压⼯业的发展。
⼆、国外液压⼯业发展概况;(1)液压⼯业⽣产规模在国外，液压⼯业的发展速度⾼于机械⼯业。
美、⽇、德等主要国家⼈均产值以⽇本为最⾼，其主要原因是⽇本⼯⼚设备⾃动化程度⾼和⽣产管理完警。
此外，⽇本各企业外协盘⼤，它将⼀些零件扩散给协作⼚加⼯，实现零件专业化,这也是销售额⾼的原因之⼀。
(2)世界液压⼯业市场概况:A）液压产品需求动向液压技术的应⽤领域越来趣⼴泛，据分机建筑⼯程机械、农机等⾏⾛机械是液压⼯业的主要⽤户，在产业机械中，机床、冶⾦，塑机是主要⽤户。
由于机床、塑机、万味吕⼊等⾏业部分传动已被电⽓传动所取代，其需求量减少，建筑、⼯程、冶⾦等需要量的⽐重。
插装式电闭环比例节流阀的特性研究
阀芯带 有 位移 传感 器 ， 以形 成 电反馈 闭环控 制 。 阀的
结 构原 理 如 图 ３ 示 。 所
当输 入一 设定 的电信 号 时 ， 比例 电磁 铁 输 出相 应 的 电磁 力 ， 克服 先 导 阀弹 簧 力 ， 动 先 导 阀芯 移 动 推
态 响应 特性 。且 反馈 增益 调节 方便 ， 可采 用 ＰＤ来改 Ｉ 善 其稳 动 态特 性 。在 结 构 上 电反馈 阀也 比力 反 馈 阀 要 简单 。在 先导 级和 主级 之间加 入适 当 的 固定 液阻 ， 可 进一 步提 高 阀的稳定 性 。而且 控制 油引方 便 ， 导 先
于液压 回路 的流量 控制 和执 行机 构 的速度 控制 ， 大 载 压力 变化外 的一 切 干扰 ， 有很好 的控制精 度 和动 是 具
流量电液控制系统中的重要元件。 比例 调 速 阀 的 流 量 稳 定 性 要 优 于 比例 节 流 阀 。 但 是 当前 的 比例调 速 阀 ， 是 压 差补 偿 型 ， 种 阀控 一 这 制 流量 小 ， 精度 低 ， 启 动 和 负载 阶跃 时产 生很 大 的 在 流 量超 调 。二是 流 量 反馈 型 ， 种 阀尺寸 大 ， 构 复 这 结
第 ３ （ 期 ４ 期） 期 总 ６
２ １年 ５ ０１ 月
流体秸幼 控副
Ｆｌ ｄ Ｐｏ ｒ ｒ ｎｓ ｓ ｉ ｎ ａ ｄ ｕｉ ｗｅ Ｔ ａ ｍｉｓｏ ｎ Ｃｏ ￣ｏ ｎ １
Ｎ ． Ｓ ｒ ｌＮｏ ６ ｏ３ ｅｉ ． ） （ ａ ４
Ｍ ａ ，０１ ｙ２ １
插 装 式 电闭环 比例 节 流 阀 的特 性研 究
效应 ， 导级 的液动力 、 先 摩擦力 等 的干扰 ， 滞环特 性在 ３ ％左右 。为 了进一 步 提 高 阀的稳 态 控 制 精度 和 动
电液比例技术
传统的液压控制方式是开关型控制，这是迄今为止用得最多 的一种控制方式。它通过电磁驱动或手动驱动来实现液压流体的 通、断和方向控制，从而实现被控对象的机械化和自动化。但是 这种方式无法实现对液流流量、压力连续地按比例地控制，同时 控制的速度比较低、精度差、换向时冲击比较大，因此在许多场 合下不宜采用。第二次世界大战期间，由于以飞机、火炮等军事 装备为对象的控制系统，要求快速响应、高精度等高性能指标， 在这个背景下迅速发展了电液伺服控制。这种控制方式可根据输
主讲人 张金涛
电液比例技术
1．4 电液比例控制系统的分类
按被控量是否被检测和反馈来分类，可分为开环比例控制和 闭环比例控制系统。目前的应用以开环控制为主，由于整体闭环比 例阀的性能与伺服阀无异，采用闭环控制的场合会越来越多。
按控制信号的形式来分类，可以分为模拟式控制和数字式控 制。后者又分为脉宽调制，脉码调制和脉数调制等。
入信号(如电流)的大小连续、按比例地改变液流的流量、压力和
方向，克服开关型控制的缺点，实现高性能的控制要求。 主讲人 张金涛
电液比例技术
1．1 电液比例技术的发展概况
60年代电液伺服控制日趋成熟 ，迅速向民用工业推广。但 是在向民用工业推广的过程中，液压伺服系统暴露出了它致命的 弱点：元件的制造精度要求很高，成本昂贵；对油污染十分敏感， 因此对系统的维护要求高；控制损失(阀压降)较大。因为一般工 业控制系统，它要求精度不那么高，响应也不需要那么快速，却 要求系统对油液污染不敏感，维护简单，成本低廉，于是人们就 想到如何发展廉价的伺服控制，这便导致研究和发展电液比例控 制技术。
主讲人 张金涛
电液比例技术
电液比例阀
电液比例阀现代工业的不断发展对液压阀在自动化、精度、响应速度方面提出了愈来愈高的要求，传统的开关型或定值控制型液压阀已不能满足要求，电液伺服阀因此而发展起来，其具有控制灵活、精度高、快速性好等优点。
而电液比例阀是在电液伺服技术的基础上，对伺服阀进行简化而发展起来的。
电液比例阀与伺服阀相比虽在性能方面还有一定差距, 但其抗污染能力强，结构简单，形式多样，制造和维护成本都比伺服阀低，因此在液压设备的液压控制系统应用越来越广泛。
今天，一个国家的电液比例技术发展程度将从一个侧面反映该国的液压工业技术水平，因此各发达国家都非常重视发展电液比例技术。
我国在电液比例技术方面，目前已有几十种品种、规格的产品，年生产规模不断扩大，但总的看，我国电液比例技术与国际水平比有较大差距，主要表现在：缺乏主导系列产品，现有产品型号规格杂乱，品种规格不全，并缺乏足够的工业性试验研究，性能水平较低，质量不稳定，可靠性较差，以及存在二次配套件的问题等，都有碍于该项技术进一步地扩大应用，急待尽快提高。
1电液比例阀概述电液比例阀是阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
阀芯位移也可以以机械、液压或电的形式进行反馈。
由于电液比例阀具有形式种类多样、容易组成使用电气及计算机控制的各种电液系统、控制精度高、安装使用灵活以及抗污染能力强等多方面优点，因此应用领域日益拓宽。
近年研发生产的插装式比例阀和比例多路阀充分考虑到工程机械的使用特点，具有先导控制、负载传感和压力补偿等功能。
它的出现对移动式液压机械整体技术水平的提升具有重要意义。
特别是在电控先导操作、无线遥控和有线遥控操作等方面展现了其良好的应用前景。
2电液比例阀的特点与分类比例阀把电的快速性、灵活性等优点与液压传动力量大的优点结合起来，能连续地、按比例地控制液压系统中执行元件运动的力、速度和方向，简化了系统，减少了元件的使用量，并能防止压力或速度变换时的冲击现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国地质大学研究生课程论文课程名称电液伺服控制技术教师姓名研究生姓名研究生学号研究生专业机械工程所在院系机械与电子信息学院类别: 硕士日期:评语注：1、无评阅人签名成绩无效；2、必须用钢笔或圆珠笔批阅，用铅笔阅卷无效；3、如有平时成绩，必须在上面评分表中标出，并计算入总成绩。
国内外主要电液比例插装阀产品现状分析摘要：电液比例插装阀是电液比例技术、插装阀技术、传感技术、测试技术、微电子技术、精密加工技术等高度融合的高科技产品。
本文主要对电液比例插装阀的工作原理和分类进行了概述，并对国内外相关公司及产品进行介绍、对比分析，最后对对电液比例控制技术的未来的发展趋势进行了分析和展望。
关键词：电液比例插装阀；分类；产品现状；电液比例控制技术；发展趋势Major domestic and foreign electro-hydraulic proportional valves CartridgeSituation AnalysisAbstract:Electro-hydraulic proportional cartridge valves are electro-hydraulic proportional technology, cartridge valve technology, sensor technology, test technology, microelectronics, precision machining technology, high degree of integration of high-tech products.This article mainly discusses the working principle of electrohydraulic proportional cartridge valve and classification were summarized,and the related companies and products both at home and abroad is introduced, and comparison analysis.Keyword: Electro-hydraulic proportional cartridge valves; classify; products present situation;electricity liquid proportion controlling technology; development tendency.1 概述电液比例插装阀是电液比例技术、插装阀技术、传感技术、测试技术、微电子技术、精密加工技术等高度融合的高科技产品，能方便地和微机控制系统相结合，连续、成比例地调节受控腔的压力、速度、流量等，有效地改善系统稳态控制精度和动态品质。
比例控制和插装技术相结合符合模块化、集成化和可配阻等液压发展趋势。
电液比例插装阀属于电液比例阀中的一大类，其阀内比例电磁铁根据输入的电压信号产生相应动作，使工作阀阀芯产生位移，阀口尺寸发生改变并以此完成与输入电压成比例的压力、流量输出的元件。
它是以传统的工业用液压控制阀为基础，采用电──机械转换装置，将电信号转换为位移信号，按输人电信号指令连续、成比例地控制液压系统的压力、流量或方向等参数。
[1]插装式比例阀就是根据机电装备发展需要而研发的新型液压元件，它将电的快速性、灵活性等优点与液压传动力量大的优点结合起来，因此其具备响应快、密封性好、小型化、耐高压和使用寿命长等优点，并减少了元件的使用量，并能防止压力或速度变换时的冲击现象。
比例阀与伺服控制系统中的伺服阀相比，在某些方而还有一定的性能差距，但它显著的优点是抗污染能力强，大大地减少了因污染所造成的工作故障，提高了液压系统的工作稳定性和可靠性。
另一方面比例阀的成本比伺服阀低，结构也简单，己在许多场合获得广泛应用。
比例阀相对伺服阀和开关阀的主要性能比较如表1所示。
[2]表1 三种阀类主要性能比较伺服阀 3 7 1~3 0.5~ 20~200 无 3开关阀25~50 0.25~0.5 ———有0.52 电液比例插装阀简介2.1 电液比例插装阀的构成尽管比例阀种类繁多，但其工作原理及结构均可用图3-1中双点划线框内所示的框图来表示。
图3-1所示为一个闭环控制的电液比例系统框图。
从图中可以看出比例阀在系统中所处的地位以及与电控器、液压执行器之间的关系。
图 2-1从电液比例控制阀的原理框图中可以看出，它主要由以下几个部分组成：电──机械转换元件、电──机械转换元件、液压功率放大级、检测反馈元件四大部分组成。
电──机械转换元件将小功率的电信号转换成阀芯（或喷嘴挡板）的运动，然后又通过阀芯的运动去控制流体的压力与流量，完成了电──机──液的比例转换。
如果要求输出的功率并不大，这时阀的输出可直接驱动执行器，这就是直动式比例阀。
在流量比较大的场合，由于力（矩）马达输出的力（矩）较小，它无法直接驱动功率级主阀，这时就需要增加液压先导级，将电──机械转换元件的输出加以适当的放大，再来控制主阀级。
这样就构成了多级比例阀。
其中的第一级被称为先导控制级，先导级可以采用滑阀、锥阀、喷嘴挡板阀或插装阀，而主阀常采用插装阀。
为提高电液比例插装阀的性能，在它的内部应具有适当的级间反馈回路。
图3-1虚线所示的为采用机械、液压及电气反馈的可能方案。
有些比例阀，例如闭环比例阀和整体式比例阀，把电控器或部分电子装置也集成在比例阀内，使用起来更方便，性能也得到提高。
[3]2.2 电液比例插装阀的工作原理简介在液压系统中，电液比例阀种类基本上都是与普通阀的种类一一对应的。
本文中以电液比例插装减压阀为例来说明电液插装阀的工作原理。
主阀A、B口分别为减压阀进、出油口，先导控制油液引自出油口B通过阻尼孔R1、R2进入主阀弹簧腔，当出口压力低于先导阀设定压力时，溢流阀无溢流，主阀阀芯上液压力相等并在弹簧力作用下完全开启，减压阀不工作，当进油压力达到先导阀设定压力时，溢流阀阀芯开启产生溢流，此时压力p2>p4，阀芯在液压力的作用下克服弹簧力上移，阀口开度减小，阀口处阻力增大，压降增大，直到出油口压力降低至调定值，通过控制输入先导阀电信号的大小即可实现插装式减压阀出口压力的比例控制。
图2-2 电液比例插装减压阀结构简图2.3 电液比例插装阀的分类比例控制元件的种类比较繁多电液比例插装阀是通过螺纹将电磁比例插装件固定在油路集成块上的元件，插装阀具有应用灵活、节省管路和成本低廉等特点，近年来在工程机械上的应用越来越广泛。
常用的螺旋插装式比例阀有二通、三通、四通和多通等形式，二通式比例阀主要是比例节流阀，它常与其它元件一起构成复合阀，对流量、压力进行控制；三通式比例阀主要是比例减压阀，也是移动式机械液压系统中应用较多的比例阀，它主要是对液动操作多路阀的先导油路进行操作。
利用三通式比例减压阀可以代替传统的手动减压式先导阀，它比手动的先导阀具有更多的灵活性和更高的控制精度。
[4]3 电液比例阀产品现状3.1 国内电液比例阀产品现状3.1.1 武汉力富特液压科技有限公司（1）公司信息武汉力富特液压科技有限公司位于湖北省武汉市，是一家拥有机械结构加工，电液系统集成和软件工程等多学科联合设计能力的企业。
有加工装配基地及液压电控实验室。
公司设计制造液压传动系统，电液比例控制系统，电液伺服控制系统及工程机械控制装置等。
同时公司经销国内外液压泵，液压阀（传统阀，比例阀，伺服阀，电液比例插装阀），液压马达，传感器，过滤器等元器件。
（2）产品信息该公式在插装阀上的研究不多，因此该公司就只有一个系列关于电液比例插装阀的产品。
LEQZ0电液比例插装节流阀的结构示意图和实物图如图3-1，液压符号图如图3-2所示，MA-LEQZO-A(ES)是二通型插装式比例节流阀，集成块式安装。
它主要由比例减压导阀1来控制阀芯7在阀套6内作直线开闭运动。
根据输入电信号的大小提供流量控制。
此类阀与放大器协同工作，放大器向比例阀提供适当的驱动电流，以校准阀的调整量，使之与供给放大器的输入信号相对应。
流量调节是通过作用在主阀芯7上腔密闭面积上的压力控制油，与安装在主阀芯7上的压缩弹簧5之间达到一个力平衡而实现的。
改变控制油压力大小，让主阀芯7在阀套6中作往复移动，因此而改变阀口的通油面积，以实现通流大小的控制。
控制导阀是一个MA-DHRZO型比例减压阀。
主要特征是：缩短了响应时间和精确的流量控制与良好的重复精度。
图3-1 LEQZ0电液比例插装节流阀的结构示意图和实物图图3-2 LEQZ0电液比例插装节流阀的结构简图LEQZ0电液比例插装节流阀的主要技术参数如表3-1所示。
表3-1 LEQZ0电液比例插装节流阀的主要技术参数LEQZ0电液比例插装节流阀特性曲线如图3-3所示（以EFBG-03型为例）。
1=MA-LEQZ0-A(ES)-162S4，2=MA-LEQZ0-A(ES)-162L4，3=MA-LEQZ0-A(ES)-252S4，4=MA-LEQZ0-A(ES)-252L4，5=MA-LEQZ0-A(ES)-322S4，6=MA-LEQZ0-A(ES)-322L4。
图3-3 EFBG-03型的特性曲线3.1.2 上海国瑞液压科技有限公司（1）公司信息GRH设计并生产：液压齿轮泵及恒流泵/片式多路阀及整体多路阀（包括电液比例插装阀）/液压齿轮马达及液压分流器；这些零部件主要应用于工业机械、物料搬运、工程机械、农业和其它领域。
（2）产品信息（下文以GSXS08系列电液比例插装为例进行详述）GSXS08系列电液比例插装通过电磁控制，二位二通，为螺纹插装阀其实物图与结构简图如图3-4所示。
其主要应用于高压系统中用于阻碍或负载保持。
当线圈断电时，GSXS08阀就像单向阀一样允许油液从油口1流向油口2，且油口2到口1不通。
当线圈通电时，锥阀位移并打开油口2到口1的通路。
这个操作模式下，油口1到口2的流量受到限制。
图3-4 GSXS08阀实物图与结构简图GSXS08电液比例插装节流阀的主要技术参数如表3-2所示。
表3-2 GSXS08电液比例插装节流阀的主要技术参数技最大操作压力最大流量內泄温度方位安装扭矩重量350bar 40l/min 350bar压力下最大5drops/min-30~110℃无限制40-45Nm0.196kgGSXS08电液比例插装节流阀性能曲线如图3-5所示图3-5 GSXS08阀性能曲线3.2 国外电液比例阀产品现状3.2.1 美国sun hydraulics公司（1）公司信息美国sun hydrauli是一家产品定位标准系列的螺纹插装阀的公司，该公司生产的产品中浮动结构和孔道设计保证了产品在更高的运行压力和更大的流量下同样适用。
