二极管检验规范
检测二极管
一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。 1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。 2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。 若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。 3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V（BR）”键，测试表即可指示出二极管的反向击穿电压值。 也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。
LED显示屏验收标准
LED显示屏验收标准 1 范 围 本标准规定了LED显示屏的定义、分类、技术要求、检验方法、检验规则以及标志包装运输贮存要求。本标准适用于LED显示屏产品。它是LED显示屏产品设计、制造、安装、使用、质量检验和制订各种技术标准、技术文件的主要技术依据。 2 引 用 标 准 下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB191-90 包装储运图示标志 GB2423.1-89 电工电子产品基本环境试验规程 试验A：低温试验方法 GB2423.2-89 电工电子产品基本环境试验规程 试验B：高温试验方法 GB2423.3-89 电工电子产品基本环境试验规程 试验Ca恒定湿热试验方法 GB4943-95 信息技术设备（包括电气事务设备）的安全 GB6388-86 运输包装收发货标志 GB6587.4-86 电子测量仪器振动试验 GB6587.6-86 电子测量仪器运输试验 GB6593-86 电子测量仪器质量检验规则 GB9813-88 微型数字电子计算机通用技术条件 GB11463-89 电子测量仪器可靠性试验 SJ/T10463-93 电子测量仪器包装、标志、贮存要求 3 定 义
本标准采用下列缩略语和定义： 3.1 LED发光二极管 ligth emitting diode LED发光二极管的英文缩写 3.2 LED显示屏 LED panel 通过一定的控制方式,用于显示文字、文本、图形、图像、动画、行情等各种信息以及电视、录像信号并由LED器件阵列组成的显示屏幕。 3.3 显示单元 display unit 由电路及安装结构确定的并具有显示功能的组成LED显示屏的最小单元。 3.4 致命不合格 gKe.C" QI critical defect 对使用、维护产品或与此有关的人员可能造成危害或不安全状况的不合格，或单位产品的重要特性不符合规定或单位产品的质量特性严重不符合规定。 3.5失控点 out-of-control point 发光状态与控制要求的显示状态不相符并呈离散颁的LED基本发光点。 3.6伪彩色LED显示屏pseudo-color LED panel在LED显示屏的不同区域安装不同颜色的单基色LED器件构成的LED显示屏。 3.7 全彩色LED显示屏 all-color LED panel 由红、绿、蓝三基色LED器件组成并可调出多种色彩的LED显示屏。 4 分 类 LED显示屏可依据下列条件分类： 4.1 使用环境 LED显示屏按使用环境分为室内LED显示屏和室外LED显示屏。 4.2 显示颜色 LED显示屏按显示颜色分为单基色LED显示屏（含伪彩色LED显示屏），双基色LED显
作业指导书贴片稳压二极管
第 1 页共 1 页 作业指导书进货检验规范（贴片稳压二极管）编号 第 2 版第 0 次修改生效日期 受控状态分发号
1 目的及适用范围 本检验规范的目的是保证本公司所购贴片稳压二极管的质量符合要求。 本检验规范适用于汉王制造有限公司无特殊要求的贴片稳压二极管。 2 参照文件： 本作业规范参照本公司程序文件《进货检验控制程序》，《可焊性、耐焊接热实验规范》，《电子产品（包括元器件）外观检查和尺寸检验规范》以及相关可靠性试验和相关技 术、设计参数资料及GB2828和GB2829抽样程序。 3 规范内容： 3.1测试工量具及仪表：半导体管特性图示仪（XJ4810），游标卡尺，恒温铬铁，浓度不低于 95%的酒精 3.2缺陷分类及定义： A类：单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定。 B类：单位产品的重要质量特性不符合规定，或者单位产品的质量特性严重不符合规定。 C类：单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定。 3.3判定依据：抽样检验依GB2828标准，取特殊检验水平S-3；AQL ： A类缺陷为0，B类缺陷 为，C类缺陷为。标有◆号的检验项目抽样检验依GB2829标准，规定RQL 为30，DL为III，抽样方案为：n = 6 ， Ac = 0 ， Re = 1 。 3.4检验项目、标准、缺陷分类一览表 缺陷分 类 序号检验项目验收标准验收方法及工具A B C 1 稳压值符合设计要求半导体管特性图示 仪√ 2 标识标识完备、准确、无错误目测√ 3 标识附着 力标识清晰，用浸酒精的棉球擦拭三次后无变化酒精棉球√ 4 外观检查无变形、无破损、无污迹,引线无氧化现象目测√ 5 尺寸及封 装符合设计要求游标卡尺√ ◆6 可焊性温度260±10℃, 时间2S , 锡点圆润有光泽，稳固铬铁√ ◆7 耐焊接热温度260±10℃, 浸锡时间5S后，外观、电气与机械性能 良好铬铁√ 8 包装包装良好,随附出厂时间及检验合格证目测√ 4相关记录与表格 《进货检验报告》 HWM-QR099- 批准人签名审核人签名制定人签名 批准日期审核日期制定日期
(完整版)二极管共阴共阳极检测方法
LED数码有共阳和共阴两种，把这些LED发光二极管的正极接到一块（一般是拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。再把多个这样的8字装在一起就成了多位的数码管了。 图1 多位数码管 LED数码有共阳和共阴两种，把些LED发光二极管的正极接到一块（一般拼成一个8字加一个小数点）而作为一个引脚，就叫共阳的，相反的，就叫共阴的，那么应用时这个脚就分别的接VCC和GND。再把多个这样的8字装在一起就成了多位的数码管了。 找公共共阴和公共共阳首先，我们找个电源（3到5伏）和1个1K（几百的也欧的也行）的电阻，VCC串接个电阻后和GND接在任意2个脚上，组合有很多，但总有一个LED会发光的找到一个就够了，，然后用GND不动，VCC（串电阻）逐个碰剩下的脚，如果有多个LED （一般是8个），那它就是共阴的了。
相反用VCC不动，GND逐个碰剩下的脚，如果有多个LED（一般是8个），那它就是共阳的了。 一、LED数码管的检测方法 1. 用二极管档检测 将数字万用表置于二极管档时，其开路电压为＋2.8V。用此档测量LED数码管各引脚之间是否导通，可以识别该数码管是共阴极型还是共阳极型，并可判别各引脚所对应的笔段有无损坏。 （1）检测已知引脚排列的LED数码管 检测接线如图5-42所示。将数字万用表置于二极管档，黑表笔与数码管的h点（LED的共阴极）相接，然后用红表笔依次去触碰数码管的其他引脚，触到哪个引脚，哪个笔段就应发光。若触到某个引脚时，所对应的笔段不发光，则说明该笔段已经损坏。 （2）检测引脚排列不明的LED数码管 有些市售LED数码管不注明型号，也不提供引脚排列图。遇到这种情况，可使用数字万用表方便地检测出数码管的结构类型、引脚排列以及全笔段发光性能。 下面举一实例，说明测试方法。被测器件市一只彩色电视机用来显示频道的LED数码管，体积为20mm×10mm×5mm，字形尺寸为8mm×4.5mm，发光颜色为红色，采用双列直插式，共10个引脚。
二极管的测量
二极管的测量.txt我是天使，回不去天堂是因为体重的原因。别人装处，我只好装经验丰富。泡妞就像挂QQ，每天哄她2个小时，很快就可以太阳了。有标记的一端为二极管的负极 我们的主板上用到的大部分都是贴片二极管，有红色的玻璃管和长方形的贴片状，这些二极管一般一端都会有特殊的标记，有标记的一端为二极管的负极. 你是不是在板上测量的呢?需要单独测试. 二极管的测量及好坏判断 1、二极管的测量 将万用表打到蜂鸣二极管档，红表笔接二极管的正极，黑笔接二极管的负极，此时测量的是二极管的正向导通阻值，也就是二极管的正向压降值。不同的二极管根据它内部材料不同所测得的正向压降值也不同。 2、好坏判断 正向压降值读数在300--800为正常，若显示为0说明二极管短路或击穿，若显示为1说明二极管开路。将表笔调换再测，读数应为1即无穷大，若不是1说明二极管损坏。 正向压降值在200左右时，为稳压二极管；快恢复二极管的两读数都在200左右正常。 测稳压二极管 我们通常所用到的稳压管的稳压值一般都大于1.5V，而指针表的R×1k以下的电阻档是用表内的1.5V电池供电的，这样，用R×1k以下的电阻档测量稳压管就如同测二极管一样，具有完全的单向导电性。但指针表的R×10k档是用9V或15V电池供电的，在用R×10k测稳压值小于9V或15V的稳压管时，反向阻值就不会是∞，而是有一定阻值，但这个阻值还是要大大高于稳压管的正向阻值的。如此，我们就可以初步估测出稳压管的好坏。但是，好的稳压管还要有个准确的稳压值，业余条件下怎么估测出这个稳压值呢？不难，再去找一块指针表来就可以了。方法是：先将一块表置于R×10k档，其黑、红表笔分别接在稳压管的阴极和阳极，这时就模拟出稳压管的实际工作状态，再取另一块表置于电压档V×10V或V×50V(根据稳压值)上，将红、黑表笔分别搭接到刚才那块表的的黑、红表笔上，这时测出的电压值就基本上是这个稳压管的稳压值。说“基本上”，是因为第一块表对稳压管的偏置电流相对正常使用时的偏置电流稍小些，所以测出的稳压值会稍偏大一点，但基本相差不大。这个方法只可估测稳压值小于指针表高压电池电压的稳压管。如果稳压管的稳压值太高，就只能用外加电源的方法来测量了(这样看来，我们在选用指针表时，选用高压电池电压为15V的要比9V的更适用些)。 发光二极管接到220v电压上要串联多大的电阻 1、你用它做什么，如果只要亮起来，你用一个80-100K/0.25W的电阻接上就行。这是简单电器上的指示灯常用做法。 2、如果你用它作为一个小光源（就是要亮些），你的白LED的电流一般要10ma以上才可以，如果用10ma，这时串上22K左右的电阻就亮，但是你再计算一下电阻上的功耗（W=V平方/R=48400/22000=2.2W） 那你必须使用大于2.2W的电阻才能正常使用，而且点这个灯的耗电将大于2W，不可取。（如果还需加亮，电流就要再大，电阻就还要小，功耗还要大） 3、LED属于单向元件，你可以将两只LED正反相接，再串电阻，这样两个都亮，对于它的工
万用表检测发光二极管的方法
万用表检测发光二极管的方法 1．用万用表检测普通发光二极管 A．用指针式万用表R×10k档，测量发光二极管的正、反向电阻值。正常时，正向电阻值（黑表笔接正极时）约为几十至200kΩ，反向电阻值为∞（无穷大）。在测量正向电阻值时，较高灵敏度的发光二极管，管内会发微光。若用万用表R×1k档测量发光二极管的正、反向电阻值，则会发现其正、反向电阻值均接近∞（无穷大），这是因为发光二极管的正向压降约在2V左右（部分发光二极管压降在3V左右，如白色发光二极管等），而万用表R×1k档内电池的电压值为1.5V，故不能使发光二极管正向导通。 B、用指针式万用表的R×10k档对一只220μF/25V电解电容器充电（黑表笔接电容器正极，红表笔接电容器负极），再将充电后的电容器正极接发光二极管正极、电容器负极接发光二极管负极，若发光二极管有很亮的闪光，则说明该发光二极管完好。 C、用3V直流电源，在电源的正极串接1只47Ω电阻后接发光二极管的正极，将电源的负极接发光二极管的负极，正常的发光二极管应发光。或将1节1.5V 电池串接在万用表的黑表笔（将万用表置于R×10或R×100档，黑表笔接电池负极，等于与表内的1.5V电池串联），将电池的正极接发光二极管的正极，红表笔接发光二极管的负极，正常的发光二极管应发光。 D、如果有两块指针万用表（最好同型号）。用一根导线将其中一块万用表的“+”接线柱与另一块表的“-”接线柱连接。余下的“-”笔接被测发光管的正极（P区），余下的“+”笔接被测发光管的负极（N区）。两块万用表均置×1 0Ω挡。正常情况下，接通后发光二极管就能正常发光。若亮度很低，甚至不发光，可将两块万用表均拨至×1Ω若，若仍很暗，甚至不发光，则说明该发光二极管性能不良或损坏。应注意，不能一开始测量就将两块万用表置于×1Ω，以免电流过大，损坏发光二极管。 2、万用表检测红外发光二极管 红外发光二极管的正向压降一般为1.3～2.5V，可用指针式万用表R×10k档测量红外发光管的正、反向电阻。正常时，正向电阻值约为15~40kΩ（此值越小越好）；反向电阻大于500kΩ。若测得正、反向电阻值均接近零，则说明该红外发光二极管内部已击穿损坏。若测得正、反向电阻值均为无穷大，则说明该
LED灯检验规范
LED灯检验规范 一.外观检验 1.检查LED的两端点（两脚）及灯丝是否发黑发黄﹑氧化﹑氧化程度，尺寸规格是否与样品或技术文件符合要求。 2. 数量与包装是否符合要求，是否有出厂合格证明。 二.功能检验（LED直插灯此项可省略） 1.准备好电烙铁﹑万用表﹑温度计 2.把电烙铁温度调到300±5°度（注：用温度计测量——要求是电烙铁实际温度而不是电烙铁刻度表上的温度） 3.用万用表正极表笔与负极表笔分别接LED灯的正极端与负极端，目测灯的亮度与颜色。颜色是否与名牌上的标识颜色一致，亮度是否正常。 4.用电烙铁嘴（烙铁嘴不能带锡）去烫LED灯的正极端与负极端（注：烫的总时间控制在5±1秒内）。 5.用万用表正极表笔与负极表笔分别接LED灯的正极端与负极端，检查LED 是否能正常发光及目测灯的亮度与颜色，对比之前所测出的亮度与颜色是否有区别。（注：如果灯不亮或灯的颜色与亮度有区别，说明此LED灯耐高温不合格）。 三.参数测试 1.用LED光电参数测试仪测量LED灯的各项参数。如亮度﹑电压﹑电流等。用卡尺测量LED灯的规格尺寸。 2.测试仪的使用操作如下几个步骤：
2.1、接上对应插座，打开电源预热5分钟； 2.2、选LED（或光通量）测头，并接好； 2.3、工作电流设定： “正向/反向”键置“正向”，LED插座上插入LED，电流选择键置“IF1”或“IF2”，并调节对应的调节旋钮，确定 要求的正向工作电流IF1或IF2，一般选10mA或20mA； 2.4、反向电压设置，“正向/反向”键置“反向”，中窗显示的即为反向电压VR，调节VR使显示值为要求值，如VR= －10V，去掉LED，对IR进行调零。 2.5、LED光强测量：（选光强测头） （1）“Φ/Iv”键置“IV”，并对IV进行调零； （2）插入LED，“正向/反向”键置“正向”，LED亮（若不亮，将LED管脚换个位置）。这时右窗显示出电流值； （3）中窗显示的即为该LED的正向压降值； （4）左窗显示的即为该LED的光强值（×量程）； （5）转动角度架，可得要求角度下的光强值IV；找到一个最大光强IM，再向左转动角度架，找到半强度0.5IM所对 应的角度θ1，再向右转动角度架，找到另一个半强度0.5IM所对应的角度θ2，θ1+θ2即为该LED的角度。 （6）“正向/反向”键置“反向”，可得该LED在VR下的反向电流值。

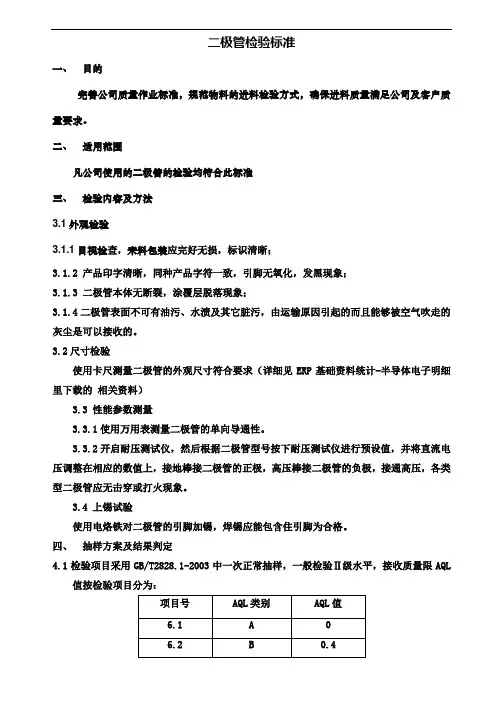

插件二极管检验标准
二极管的检验标准 1 目的 为了控制二极管的品质，满足LED产品的制作要求，参照国家有关部门标准，特规定了二极管检验的技术要求、检验方法、抽样方案及判定标准、标志、标签及贮存，并对其质量验收作明确的规定。 2 范围 供应商所提供二极管的检验、超期贮存的二极管的复检，均适用此规范。 3 引用标准 GB/T2828.1-2003计数抽样检验程序第一部份：按接收质量限(AQL)检索的逐批检验抽样计划 GB/T2829-2002 周期检验计数抽样程序及表(适用于对过程稳定性的检验) 4 定义 4.1 严重缺陷(CR)：该缺陷最终产生一个标识不正确的产品或不能使用。 4.2 主要缺陷(MA)：该缺陷使得存在较大的缺陷，容易造成抱怨。 4.3 次要缺陷(MI)：该缺陷使得在外观上影响美观。 5 技术要求 5.1外观 5.1.1物料标识清楚，标签上所写内容与送检单上内容相符；检查产品的型号规格、包装、厂商、环保标示是否正确，以及外包装箱的外观是否完好，包装箱应能有效的保护物料在运输过程中不致于损坏； 5.1.2主体丝印清晰正确可辨认； 5.1.3引脚光亮无氧化，弯曲变形不可影响到时实际使用。 5.1.4主体表面不应有锈蚀、裂痕、压痕和其他机械性损伤。 5.2尺寸 5.2.1卡尺测量 对照《产品手册》上的“技术资料”及“技术图纸”量测的项目： 5.2.1.1待检物料外形的尺寸（长、宽或直径、高）； 5.2.1.2待检物料引脚的尺寸（长、宽、或直径、高、间距）； 5.2.2试装 取“PCB标准件”，将来料待检元件安装在“PCB标准件”上，检验其亲和度。5.3电气特性 5.3.1反向击穿电压 符合《产品手册》或产品规格书所对应规格反向击穿电压的要求。 5.3.2反向漏电流 符合《产品手册》或产品规格书所对应规格反向击漏电流的要求。 5.3.3正向压降 符合《产品手册》或产品规格书所对应规格正向压降的要求。 5.3.4触发电压 符合《产品手册》或产品规格书所对应规格触发电压的要求。 5.3.5反向恢复时间
LED显示屏质量验收标准
罗湖交通层LED显示屏系统安装工程验收标准 深圳市元亨光电股份有限公司 二○○四年十月九日
罗湖交通层LED显示屏系统 质量验收标准 第一章:概述 1 总则 (1)为保证地铁监控系统显示设备——LED显示屏的安装质量，促进工程施工技术水平的提 高，确保系统安全运行，制定本标准。 (2)本标准适用于监控系统显示设备——LED显示屏的安装涉及的各类控制箱、盘、屏、台 和成套柜等及系统管线安装工程的施工及验收。 (3)在执行本项目合同时，首先应遵守有供货商提供的安装指南；对于所有材料和施工工艺 ，都应遵守国家和行业主管部门颁发的现行技术规范、标准和要求。若国家或部颁标准和规范做出修改时，则以修改后的新标准和规范为准，若供货商安装指南与下列标准有矛盾处，报监理工程师确定。 (4)本标准参考 中华人民共和国电子行业标准《LED显示屏通用规范》SJ/T11141-2003 《LED显示屏测试方法》SJ/T11281-2003 《地下铁道设计规范》GB50157-92 《100Mbps（100BASE-X）以太网标准》IEEE802.3u 《计算机软件开发规范》GB8566 《计算机软件产品开发文件编制指南》GB8567 《计算机软件需求说明编制指南》GB9385 《国际串行通讯标准》EIA RS-232C 《电工电子产品基本环境试验规则》GB2421-89 《工业计算机系统安装环境条件》ZBN18-001 《设备可靠性试验总要求》 GB5850.1-86 《信息技术设备的无线电干扰极限值和测量方法》GB9254-98 《电磁兼容》GB/T17626 《UTP电缆芯线定义》 EIA/TIA-T568B 《欧洲铁路软件开发及监控标准》EN50128, EN50126 《国际电信联盟R601建议》ITU-R601 《彩色电视广播测试标准》 GB2097-80 《国际电信联盟R653建议》ITU-R653 国际电气与电子工程师协会（IEEE）标准 电子工业协会（EIA）标准等制定。 (5)本标准未尽之处按照国家现行有关规范执行。 2 术语 （1）乘客资讯系统（PIS） 基于同一运行平台及服务器,实现为乘客提供资讯服务的显示及控制系统。 （2）LED显示屏（LED DISPLAY PANEL） 通过一定的控制方式，由LED器件阵列组成的显示屏幕。 （3）双基色（TWO BASIC COLOR） 由红、绿两种基色构成。 （4）全彩色（FULL COLOR） 由红、绿、蓝三种基色构成。 （5）亮度（BRIGHTNESS） LED显示屏单位面积上的发光强度，单位cd/m2。 （6）灰度（GREY SCALE） LED显示屏同一级亮度中从最暗到最亮之间能够区别的亮度等级。
万用表测试二极管的方法
测试二极管的方法 二极管参数的测试可用晶体管图示仪QT-2，或其它仪器进行测试。 在没有仪器的情况下也可用万用表来简单检查二极管的好坏，但这种检测方法不能测量二极管的参数。 初学者在业余条件下可以使用万用表测试二极管性能的好坏。测试前先万用表的转换开关拨到欧姆档的RX1k档位（注意不要使用RX1档，以免电流过大烧坏二极管），再将红、黑两根表笔短路，进行欧姆调零。 1、正向特性测试 把万用表的黑表笔（表内正极）搭触二极管的正极，，红表笔（表内负极）搭触二极管的负极。若表针不摆到0值而是停在标度盘的中间，这时的阻值就是二极管的正向电阻，一般正向电阻越小越好。若正向电阻为0值，说明管芯短路损坏，若正向电阻接近无穷大值，说明管芯断路。短路和断路的管子都不能使用。 2、反向特性测试 把万用表的红表笔搭触二极管的正极，黑表笔搭触二极管的负极，若表针指在无穷大值或接近无穷大值，管子就是合格的。
（一）普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二 1．极性的判别将万用表置于 R×100档或R×1k档，两表笔分别接二极 管的两个电极，测出一个结果后，对调两表 笔，再测出一个结果。两次测量的结果中， 有一次测量出的阻值较大（为反向电阻）， 一次测量出的阻值较小（为正向电阻）。在 阻值较小的一次测量中，黑表笔接的是二极 管的正极，红表笔接的是二极管的负极。 2．单向导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300 kΩ左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。 若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。 （二）稳压二极管的检测 1．正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体上印有彩色标记的一端为负极，另一端为正极。对标志不清楚的稳压二极管，也可以用万用表判别其极性，测量的方法与普通二极管相同，即用万用表R×1k档，将两表笔分别接稳压二极管的两个电极，测出一个结果后，再对调两表笔进行测量。在两次测量结果中，阻值较小那一次，黑表笔接的是稳压二极管的正极，红表笔接的是稳压二极管的负极。 若测得稳压二极管的正、反向电阻均很小或均为无穷大，则说明该二极管已击穿或开路损坏。 2．稳压值的测量用0~30V连续可调直流电源，对于13V以下的稳压
LED路灯检验标准
LED路灯检验标准 本标准适用于250 V以下直流电源或1 000 V以下交流供电的道路、街路、隧道照明和其他室外公共场所照明用LED（发光二极管）路灯。 根据参考以下标准制定出本公司生产路灯的检验标准：
1. GB/T 191 包装储运图示标志（GB/T 191—2008，ISO 780：1997，MOD） 2. GB/T 2900.65 电工术语照明（GB/T 2900.65—2004，IEC 60050-845： 1987，MOD） 3. GB 7000.1—2007 灯具第1部分：一般要求与试验（GB 7000.1—2007， IEC 60598-1：2003，IDT） 4. GB 7000.5—2005 道路与街路照明灯具安全要求（GB 7000.5—2005， IEC 60598-1－3：2002，IDT） 5. GB/T 9468 灯具分布光度测量的一般要求 6. GB 17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流 ≤16A） 7. GB/T 17626.5 电磁兼容试验和测量技术浪涌（冲击）抗扰度试验 电磁兼容试验和测量技术浪8.涌(冲击)抗扰度试验（GB 17626.5—2008，IEC 61000-4-5：2005，IDT） 9. GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法 （GB 17743—2007，CISPR 15：2005，IDT） 10. GB 19510.1 灯的控制装置第1部分：一般要求和安全要求（GB 19510.1—2004，IEC 61347-1：2003，IDT） 11. CJJ 45—2006 城市道路照明设计标准 12. SJ/T 11364 电子信息产品污染控制标识要求 13. IEC 60838-2-2 杂类灯座第2-2部分 LED模块用连接器的特殊要求 14. IEC 61347-2-13 灯的控制装置第2-13部分 LED模块控制装置安 全要求 15. IEC 62031 普通照明用LED模块安全要求 16. IEC 62471 灯和灯系统的光生物安全
二极管检验作业指导书
文件名称: 二极管检验作业指导书文件编号：QA-40 版本：00 页码 1 / 3 生效日期：2018.10.15
文件名称: 二极管检验作业指导书文件编号：QA-40 版本：00 页码 2 / 3 1.目的： 对IQC的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。 2．范围： 本检验标准只适用于本公司二极管。 3．抽样标准： 若无不良来料检验记录，按正常检验标准平均取料抽检。 若上批来料有不良记录，此批按加严检验标准检验，如接着连续3批来料检验为合格，将自动转为正常检验标准。 4．知识链接： 具有单向导通，反向截止的特性。 5．检验内容： 外观检验、尺寸检验、性能测试及可焊性。 6．检验方法： 6.1 IQC收到送货单后，依送货单核对来料与标签内容是否相符，来料规格， 种类；是否相符，如不符拒检验，并通知仓管、采购及主管，如符合，则按下 面步骤检验。 6.2 外观检验： 在自然光或日光灯下，可使用放大镜 要求： a.来料包装无破损、变形，标识清晰完整。 b.本体无破损、脏污、残缺、变形及毛边，封装形式与样品一致。 c.引脚/电极端无氧化发乌、披锋、变形、引脚断等不良。 d.丝印清晰正确，无模糊、脱落。可正确识别极性。 6.3 规格尺寸： a.本体尺寸在规格书范围内。 6.4 电气性能： a.导通性 使用万用表将档位调至二极管档位，红表笔接正极，黑表笔接负极，屏幕显示的值为正向导通电压；若红表笔接负极，黑表笔接正极，屏幕显示值为
文件名称: 二极管检验作业指导书文件编号：QA-40 版本：00 页码 3 / 3 零，标示二极管良好。 b.压降值（VF） 将直流电源的正负极分别接二极管的正负极，依规格书要求，将电流调至规定电流，屏幕上的电压显示值就是VF压降值。 6.5 可焊性： 烙铁温度调节为360±10度，加锡焊接引脚，3秒后目测其上锡面积应大于焊接面积的90%，并且引脚保持完好。 7．合格与不合格的判定： 7.1．每个抽样统计出检验不合格数量：主要或次要； 7.2．没有任何缺陷的样品为OK； 7.3．根据抽样检验结果，对照抽样方案判定合格数量是否达到要求数量，合格 物料在外包装上贴上“PASS”纸，并在送货单上盖合格章；不达要求则及 时反馈SQE工程师，并对该批物料盖不合格章、写不良标签。
二极管的检测方法与经验
二极管的检测方法与经验 四、二极管的检测方法与经验 检测小功率晶体二极管 判别正、负电极 观察外壳上的的符号标记。通常在二极管的外壳上标有二极管的符号，带有三角形箭头的一端为正极，另一端是负极。 观察外壳上的色点。在点接触二极管的外壳上，通常标有极性色点(白色或红色)。一般标有色点的一端即为正极。还有的二极管上标有色环，带色环的一端则为负极。 (c)以阻值较小的一次测量为准，黑表笔所接的一端为正极，红表笔所接的一端则为负极。 检测最高工作频率fM。晶体二极管工作频率，除了可从有关特性表中查阅出外，实用中常常用眼睛观察二极管内部的触丝来加以区分，如点接触型二极管属于高频管，面接触型二极管多为低频管。另外，也可以用万用表R×1k 挡进行测试，一般正向电阻小于的多为高频管。 检测最高反向击穿电压VRM。对于交流电来说，因为不断变化，因此最高反向工作电压也就是二极管承受的交流峰值电压。需要指出的是，最高反向工作电压并不是二极管的击穿电压。一般情况下，二极管的击穿电压要比最高反向工作电压高得多(约高一倍)。 检测玻封硅高速开关二极管 检测硅高速开关二极管的方法与检测普通二极管的方法相同。不同的是，这种管子的正向电阻较大。用R×1k电阻挡测量，一般正向电阻值为～，反向电阻值为无穷大。 检测快恢复、超快恢复二极管 用万用表检测快恢复、超快恢复二极管的方法基本与检测塑封硅整流二极管的方法相同。即先用R×1k挡检测一下其单向导电性，一般正向电阻为左右，反向电阻为无穷大；再用R×1挡复测一次，一般正向电阻为几，反向电阻仍为无穷大。 检测双向触发二极管 将万用表置于R×1k挡，测双向触发二极管的正、反向电阻值都应为无穷大。若交换表笔进行测量，万用表指针向右摆动，说明被测管有漏电性故障。 将万用表置于相应的直流电压挡。测试电压由兆欧表提供。测试时，摇动兆欧表，万用表所指示的电压值即为被测管子的VBO值。然后调换被测管子的两个引脚，用同样的方法测出VBR值。最后将VBO与VBR进行比较，两者的绝对值之差越小，说明被测双向触发二极管的对称性越好。 瞬态电压抑制二极管(TVS)的检测 用万用表R×1k挡测量管子的好坏 对于单极型的TVS，按照测量普通二极管的方法，可测出其正、反向电阻，一般正向电阻为4kΩ左右，反向电阻为无穷大。 对于双向极型的TVS，任意调换红、黑表笔测量其两引脚间的电阻值均应为无穷大，否则，说明管子性能不良或已经损坏。 高频变阻二极管的检测 识别正、负极 高频变阻二极管与普通二极管在外观上的区别是其色标颜色不同，普通二极管的色标颜色一般为黑色，而高频变阻二极管的色标颜色则为浅色。其极性规律与普通二极管相似，即带绿色环的一端为负极，不带绿色环的一端为正极。 测量正、反向电阻来判断其好坏 具体方法与测量普通二极管正、反向电阻的方法相同，当使用500型万用表R×1k挡测量时，正常的高频变阻二极管的正向电阻为～，反向电阻为无穷大。 变容二极管的检测 将万用表置于R×10k挡，无论红、黑表笔怎样对调测量，变容二极管的两引脚间的电阻值均应为无穷大。如果在测量中，发现万用表指针向右有轻微摆动或阻值为零，说明被测变容二极管有漏电故障或已经击穿损坏。对于变容二极管容量消失或内部的开路性故障，用万用表是无法检测判别的。必要时，可用替换法进行检查判断。 单色发光二极管的检测
光电二极管检测电路的组成及工作原理
光电二极管及其相关的前置放大器是基本物理量和电子量之间的桥梁。许多精密应用领域需要检测光亮度并将之转换为有用的数字信号。光检测电路可用于CT扫描仪、血液分析仪、烟雾检测器、位置传感器、红外高温计和色谱分析仪等系统中。在这些电路中,光电二极管产生一个与照明度成比例的微弱电流。而前置放大器将光电二极管传感器的电流输出信号转换为一个可用的电压信号。看起来好象用一个光电二极管、一个放大器和一个电阻便能轻易地实现简单的电流至电压的转换,但这种应用电路却提出了一个问题的多个侧面。为了进一步扩展应用前景,单电源电路还在电路的运行、稳定性及噪声处理方面显示出新的限制。 本文将分析并通过模拟验证这种典型应用电路的稳定性及噪声性能。首先探讨电路工作原理,然后如果读者有机会的话,可以运行一个SPICE模拟程序,它会很形象地说明电路原理。以上两步是完成设计过程的开始。第三步也是最重要的一步（本文未作讨论）是制作实验模拟板。 1 光检测电路的基本组成和工作原理 设计一个精密的光检测电路最常用的方法 是将一个光电二极管跨接在一个CMOS输入 放大器的输入端和反馈环路的电阻之间。这种 方式的单电源电路示于图1中。 在该电路中,光电二极管工作于光致电压 （零偏置）方式。光电二极管上的入射光使之 产生的电流I SC从负极流至正极,如图中所示。由于CMOS放大器反相输入端的输入阻抗非常高,二极管产生的电流将流过反馈电阻R F。输出电压会随着电阻R F两端的压降而变化。 图中的放大系统将电流转换为电压,即 V OUT = I SC×R F（1） 图1 单电源光电二极管检测电路 式（1）中,V OUT是运算放大器输出端的电压,单位为V;I SC是光电二极管产生的电流,单位为A;R F是放大器电路中的反馈电阻,单位为W 。图1中的C RF是电阻R F的寄生电容和电路板的分布电容,且具有一个单极点为1/（2p R F C RF）。 用SPICE可在一定频率范围内模拟从光到电压的转换关系。模拟中可选的变量是放大器的反馈元件R F。用这个模拟程序,激励信号源为I SC,输出端电压为V OUT。 此例中,R F的缺省值为1MW ,C RF为0.5pF。理想的光电二极管模型包括一个二极管和理想的电流源。给出这些值后,传输函数中的极点等于1/（2p R F C RF）,即318.3kHz。改变R F 可在信号频响范围内改变极点。
二极管的特性测试
项目二二极管的特性测试 一、实验目的 1、掌握用万用表判断二极管管脚极性及质量的方法。 2、掌握二极管伏安特性曲线的测试方法及二极管伏安特性。 3、熟悉二极管的应用电路：半波整流电路、单相桥式整流电路、限幅电路的工作原理及测试方法。 二、实验仪器及器件 1、实验台或实验箱 1台 2、万用表 1只 3、双踪示波器 1台 4、数字电压表、电流表各1快 5、二极管 4007*4 6、620Ω、580Ω电阻各1只 7、470Ω电位器 1只 三、实验预习 1、预习万用表、函数信号发生器、示波器、电流表、电压表的使用方法。 2、回顾二极管的特性及应用。 四、实验原理 1、二极管的管脚极性与质量判断 二极管实质上是一个PN结，具有单相导电性。加超过门槛电压的正向电压时，二极管导通，具有很小的电阻，称为正向电阻。加反向电压时，二极管截止，具有很大的电阻，称其为反向电阻。根据以上原理，可以用万用表的电阻档测量出二极管的正反向电阻来判断二极管的管脚极性及质量。假设二极管的两管脚一端标A，另一端标B，如果用万用表黑表笔接A端，红表笔接B端，或者反过来黑表笔接B端，红表笔接A端，两次万用表的读书，一次很大，一次很小，则说明二极管完好，具有单向导电性，而且，正向电阻越小，反向电阻越大，二极管质量越好，否则，如果一个二极管正反向电阻相差不大，则必为劣质管。如果正反向电阻都是零或都是无穷大，则说明该二极管已损坏。 在二极管正常的情况下，当测得其电阻很小时，说明二极管两端加了正向电压，二极管处于正向导通状态，这时黑表笔（与内部电源正极相连接）所接的一端为二极管的正极，红表笔（与内部电源负极相连接）所接的一端为二极管的负极。当测得其电阻很大时，说明二极管两端加了反向电压，二极管处于反向截止状态，这时黑表笔所接的一端为二极管的负极，红表笔所接的一端为二极管的正极。 1、二极管伏安特性曲线测试 二极管伏安特性曲线是指二极管两端电压与流过它的电流之间的关系。 实验电路如图2－1所示。利用逐点测量法，调节电位器改变输入电压Ui，从而给二极管加上不同的电压U D，测量给二极管加上不同电压时，流过二极管的对应电流，描点绘出二极管的伏安特性曲线。
单色发光二极管检测
单色发光二极管检测 1、发光二极管LED主要特点 （1）在低电压（1.5～2.5V）、小电流(5～30mA)的条件下工作，即可获得足够高的亮度。 （2）发光响应速度快（10-7～10-9 s），高频特性好，能显示脉冲信息。 （3）单色性好，常见颜色有红、绿、黄、橙等。 （4）体积小。发光面形状分圆形、长方形、异形（三角形等）。其中圆形管子的外径有φ1、φ2、φ3、φ4、φ5、φ8、φ10、φ12、φ15、φ20（mm）等规格，直径1mm的属于超微型LED。 （5）防震动及抗冲击穿性能好，功耗低，寿命长。由于LED的PN 结工作在正向导通状态，本射功耗低，只要加必要的限流措施，即可长期使用，寿命在10万小时以上，甚至可达100万小时。 （6）使用灵活，根据需要可制成数码管、字符管、电平显示器、点阵显示器、固体发光板、LED平极型电视屏等。 （7）容易与数字集成电路匹配。 2．发光二极管的原理 发光二极管内部是具有发光特性的PN结。当PN结导通时，依靠少数载流子的注入以及随后的复合而辐射发光。普通发光二极管的外形、符号及伏安特性如图1所示。LED正向伏安特性曲线比较陡，在正向导通之前几乎有电流。当电压超过开启电压时，电流就急剧上升。因此，LED属于电流控制型半导体器件，其发光亮度L（单位cd/m2，读作坎德拉每平方米）与正向电流IF近似成正双，有公式 L =K IFm 式中，K为比例系数，在小电流范围内（IF=1～10mA），m=1.3～1.5。当IF>10mA时，m=1，式（5.10.1）简化成 L =K IF 即亮度与正向电流成正比。以磷砷化镓黄色LED为例，相对发光强度与正向电流的关系如图2所示。LED的正向电压则与正向电流以及管芯的半导体材料有关。使用时应根据所要求的显示亮度来选取合适的IF 值（一般选10mA左右，对于高亮度LED可选1～2mA），既保证亮度适中，也不会损坏LED。若电流过大，会烧毁LED的PN结。此外，LED的使用寿命将缩短。 由于发光二极管的功耗低、体积小，色彩鲜艳、响应速度快、寿命长，所以常用作收录机、收音机和电子仪器的电平指示器、调谐指示器、电源指示器等。发光二极管在正向导通时有一定稳压作用，还可作
二极管如何测量_各种二极管测量方法
二极管如何测量_各种二极管测量方法 一.二极管测量方法—普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由 一个pn结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别岀二极管的电极，还可估测 岀二极管是否损坏。 1极性的判别将万用表置于r x 100档或r x 1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测岀一个结果。两次测量的结果中，有一次测量岀的阻值较大（为反向电阻），一次测量岀的阻值较小（为正向电阻）。在阻值较 小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。 2. 单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1k 左右，反向电阻值为300左右。硅材料二 极管的电阻值为5k 左右，反向电阻值为无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。 若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反 向电阻值均为无穷大，则说明该二极管已开路损坏。 3. 反向击穿电压的检测二极管反向击穿电压（耐压值）廿用晶体管直流参数测试表测量。其方法是：测量二极管时，应将 测试表的“ npn/pnp "选择键设置为npn状态，再将被测二极管的正极接测试表的“c”插孔内，负极倉入测试表的“ e"插孔， || …,_ _____________________________ 一 . 魅后按下“ v （br）”键，测试表帥可指示岀二极管的反向击穿电压值。 也￡_兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与 兆欧表的负极椿连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。如图4-71所示，摇动兆欧表手柄（应 由慢仝工加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。 图4?71用兆跌袁和万用衣测 I 二.二极管测量方法—稳压二极管的检测 1?正、负电极的判别从外形上看，金属封装稳压二极管管体的正极一端为平面形，负极一端为半圆面形。塑封稳压二极管管体
用万用表测量二极管
怎么用万用表测二极管、发光二极管和三极管的好坏 普通二极管的检测（包括检波二极管、整流二极管、阻尼二极管、开关二极管、续流二极管）是由一个PN结构成的半导体器件，具有单向导电特性。通过用万用表检测其正、反向电阻值，可以判别出二极管的电极，还可估测出二极管是否损坏。 1．极性的判别将万用表置于R×100档或R×1k档，两表笔分别接二极管的两个电极，测出一个结果后，对调两表笔，再测出一个结果。两次测量的结果中，有一次测量出的阻值较大（为反向电阻），一次测量出的阻值较小（为正向电阻）。在阻值较小的一次测量中，黑表笔接的是二极管的正极，红表笔接的是二极管的负极。 2．单负导电性能的检测及好坏的判断通常，锗材料二极管的正向电阻值为1kΩ左右，反向电阻值为300左右。硅材料二极管的电阻值为5 kΩ左右，反向电阻值为∞（无穷大）。正向电阻越小越好，反向电阻越大越好。正、反向电阻值相差越悬殊，说明二极管的单向导电特性越好。 若测得二极管的正、反向电阻值均接近0或阻值较小，则说明该二极管内部已击穿短路或漏电损坏。若测得二极管的正、反向电阻值均为无穷大，则说明该二极管已开路损坏。 3．反向击穿电压的检测二极管反向击穿电压（耐压值）可以用晶体管直流参数测试表测量。其方法是：测量二极管时，应将测试表的“NPN/PNP”选择键设置为NPN状态，再将被测二极管的正极接测试表的“C”插孔内，负极插入测试表的“e”插孔，然后按下“V”键，测试表即可指示出二极管的反向击穿电压值。 也可用兆欧表和万用表来测量二极管的反向击穿电压、测量时被测二极管的负极与兆欧表的正极相接，将二极管的正极与兆欧表的负极相连，同时用万用表（置于合适的直流电压档）监测二极管两端的电压。如图4-71所示，摇动兆欧表手柄（应由慢逐渐加快），待二极管两端电压稳定而不再上升时，此电压值即是二极管的反向击穿电压。 1 中、小功率三极管的检测 A 已知型号和管脚排列的三极管，可按下述方法来判断其性能好坏 (a) 测量极间电阻。将万用表置于R×100或R×1K挡，按照红、黑表笔的六种不同接法进行测试。其中，发射结和集电结的正向电阻值比较低，其他四种接法测得的电阻值都很高，约为几百千欧至无穷大。但不管是低阻还是高阻，硅材料三极管的极间电阻要比锗材料三极管的极间电阻大得多。 (b) 三极管的穿透电流ICEO的数值近似等于管子的倍数β和集电结的反向电流ICBO的乘积。ICBO随着环境温度的升高而增长很快，ICBO的增加必然造成ICEO的增大。而ICEO 的增大将直接影响管子工作的稳定性，所以在使用中应尽量选用ICEO小的管子。 通过用万用表电阻直接测量三极管e－c极之间的电阻方法，可间接估计ICEO的大小，具体方法如下： 万用表电阻的量程一般选用R×100或R×1K挡，对于PNP管，黑表管接e极，红表笔接c 极，对于NPN型三极管，黑表笔接c极，红表笔接e极。要求测得的电阻越大越好。e－c 间的阻值越大，说明管子的ICEO越小；反之，所测阻值越小，说明被测管的ICEO越大。一般说来，中、小功率硅管、锗材料低频管，其阻值应分别在几百千欧、几十千欧及十几千
