四通阀中位机能
o型三位四通换向阀的中位机能
O型三位四通换向阀的中位机能简介： O型三位四通换向阀是一种广泛应用于工业控制系统中的阀门。
它具有多种功能和用途，其中之一是中位机能。
本文将就O型三位四通换向阀的中位机能进行全面详细、完整且深入的介绍。
换向阀的基本结构O型三位四通换向阀的基本结构一般由阀体、阀芯、密封垫圈、控制手柄等组成。
阀体是主体结构，包含了阀门的流路。
阀芯则是控制流体的开闭和流向转换的核心部件。
密封垫圈用于确保阀门的密封性能。
控制手柄则用于人工控制阀门的开关状态。
O型三位四通换向阀的工作原理O型三位四通换向阀是一种多通道的阀门，可以改变流体的流向。
其工作原理主要通过阀芯的位置改变来实现。
当阀芯处于中位时，阀门的流道被阻断，流体无法通过。
当阀芯转动至其他位置时，流道会打开，允许流体在不同通道之间流动。
中位机能的作用O型三位四通换向阀的中位机能是阀体中的一种状态，其作用是将入口通道与两个出口通道断开，实现流体的停止或者切换功能。
中位机能可以使阀门处于在给定的位置停止流体的流动，从而可以控制流体的流向和流量。
中位机能的实现方式O型三位四通换向阀的中位机能可以通过不同的实现方式来实现。
以下是常见的两种方式：1.通过手动控制：当人工控制手柄将阀芯转动至中位时，阀芯会阻断各通道之间的流体流动，实现中位机能。
这种方式简单易行，但需要人工操作，且无法实现自动化控制。
2.通过电动控制：通过安装电动执行机构来实现中位机能的自动化控制。
当电动执行机构接收到信号后，会控制阀芯的位置，将阀门转动至中位，实现中位机能。
这种方式可以实现远程控制和自动化控制，提高了系统的可靠性和智能化程度。
中位机能的应用场景中位机能广泛应用于各种工业控制系统中，以下是几个常见的应用场景：1.液压系统中的切换控制：O型三位四通换向阀的中位机能可以用于液压系统的切换控制，将流体的流向从一个通道切换到另一个通道，实现液压系统的工作模式转换。
2.液压顶升系统中的停止控制：在液压顶升系统中，中位机能可以用于控制顶升的停止，将流体的流向从顶升缸切换到一个停止通道，使得顶升停止在指定位置。

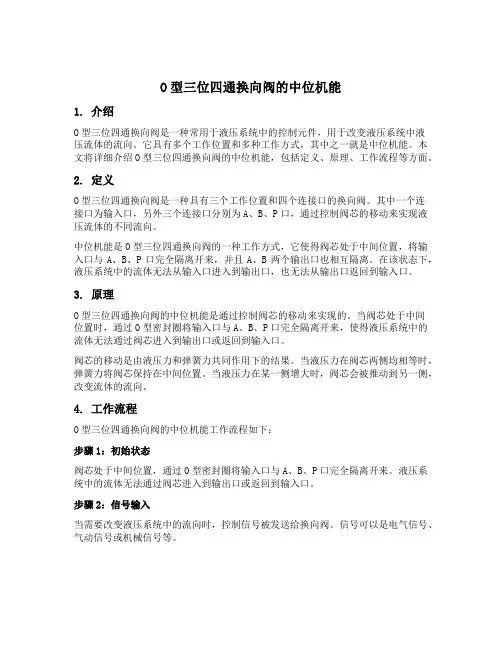

o型三位四通换向阀的中位机能
O型三位四通换向阀的中位机能1. 介绍O型三位四通换向阀是一种常用于液压系统中的控制元件，用于改变液压系统中液压流体的流向。
它具有多个工作位置和多种工作方式，其中之一就是中位机能。
本文将详细介绍O型三位四通换向阀的中位机能，包括定义、原理、工作流程等方面。
2. 定义O型三位四通换向阀是一种具有三个工作位置和四个连接口的换向阀。
其中一个连接口为输入口，另外三个连接口分别为A、B、P口，通过控制阀芯的移动来实现液压流体的不同流向。
中位机能是O型三位四通换向阀的一种工作方式，它使得阀芯处于中间位置，将输入口与A、B、P口完全隔离开来，并且A、B两个输出口也相互隔离。
在该状态下，液压系统中的流体无法从输入口进入到输出口，也无法从输出口返回到输入口。
3. 原理O型三位四通换向阀的中位机能是通过控制阀芯的移动来实现的。
当阀芯处于中间位置时，通过O型密封圈将输入口与A、B、P口完全隔离开来，使得液压系统中的流体无法通过阀芯进入到输出口或返回到输入口。
阀芯的移动是由液压力和弹簧力共同作用下的结果。
当液压力在阀芯两侧均相等时，弹簧力将阀芯保持在中间位置。
当液压力在某一侧增大时，阀芯会被推动到另一侧，改变流体的流向。
4. 工作流程O型三位四通换向阀的中位机能工作流程如下：步骤1：初始状态阀芯处于中间位置，通过O型密封圈将输入口与A、B、P口完全隔离开来。
液压系统中的流体无法通过阀芯进入到输出口或返回到输入口。
步骤2：信号输入当需要改变液压系统中的流向时，控制信号被发送给换向阀。
信号可以是电气信号、气动信号或机械信号等。
步骤3：阀芯移动根据接收到的控制信号，换向阀控制系统调节液压力的分布，使得阀芯受到不同方向的力作用。
当液压力在某一侧增大时，阀芯会被推动到另一侧，改变流体的流向。
步骤4：中位机能当控制信号使得阀芯处于中间位置时，O型密封圈将输入口与A、B、P口完全隔离开来。
液压系统中的流体无法通过阀芯进入到输出口或返回到输入口。
三位四通换向阀滑阀机能
三位四通换向阀滑阀机能
三位四通换向阀滑阀是一种用于控制液压系统中液体流向的元件。
它通常由一个中间位置和两个工作位置组成，可以通过滑阀的运动将液体流向任意指定的工作位置。
具体来说，三位四通换向阀滑阀的机能如下：
1. 中间位置：当滑阀处于中间位置时，它会把液压系统中的液体流通断开，使得液体无法流向任何一个工作位置。
这种机能通常用于停止液压系统中的运动或者切断某一部分的液体流通。
2. 工作位置1：当滑阀滑动到工作位置1时，它会将液体从液
源引导到系统的某一部分，并将其他部分与液源分离。
这样，液体就可以流向指定的液压缸或执行器，产生相应的动作。
3. 工作位置2：当滑阀滑动到工作位置2时，它会将液体从工
作位置1引导到系统的另一部分，并将原来的位置与液源分离。
这样，液体就可以流向另一个指定的液压缸或执行器，产生相应的动作，同时将原来的液压缸返回液体回流。
综上所述，三位四通换向阀滑阀的机能是通过滑阀的运动控制液体的流向，从而实现液压系统中的运动控制和动作切换。
换向阀的操作方式上传资料
图形符号：
详细符号
X Y
k1
k2
简化符号
Y X
实物图片
（5）操纵方式
⑤ 手动换向阀
——手动操纵杠杆推动阀芯移动而换位。
弹簧复位式: 图形符号
A B
P T
（5）操纵方式 ⑤ 手动换向阀
——手动杠杆操纵阀芯换位。 钢球定位式:
A B
弹簧复位式:
A B
P T
P TΒιβλιοθήκη 应用：手动换向阀适用于间歇动作、工作持续时间短的场
qv＜63L/min
③ 液动换向阀
A B
☆ 阀可通过较大流量，qv≥63L/min。 ☆ 一般不能单独使用，而是与其它控制方式的换向阀联 合使用。
k1 A B k2
P T
P T
④ 电液动换向阀 ☆ 电磁阀为四通阀，液动阀可为四通或五通阀。 ☆ 中位机能：液动阀（主阀）—— O、P、H、M、Y型等 电磁阀（先导阀）—— Y型 ☆ 阻尼调节器（换向时间调节器）： 节流阀 + 单向阀 作用：可调节主阀的换向时间。 ☆ 主阀中位为M、H时，应加预压阀——主阀的进油口
处串接一单向阀。
⑤ 手动换向阀
A B
P T
详细符号
X Y
k1
k2
简化符号
Y X
课堂思考：
1、如图液控单向阀的控制压力由二位二通电磁 阀控制。试车时发现电磁铁断电时，液控单 向阀无法切断油路，试分析原因并提出改进 方法。 把二位二通电磁换向阀 换成二位三通换向阀
k A B
课堂思考：
2、两腔面积相差很大的单杆缸用二位四通阀换向。 有杆腔进油时，无杆腔回油流量很大，为避免 使用大通径二位四通电磁阀，可用一个液控单 向阀分流，请画出回路图。

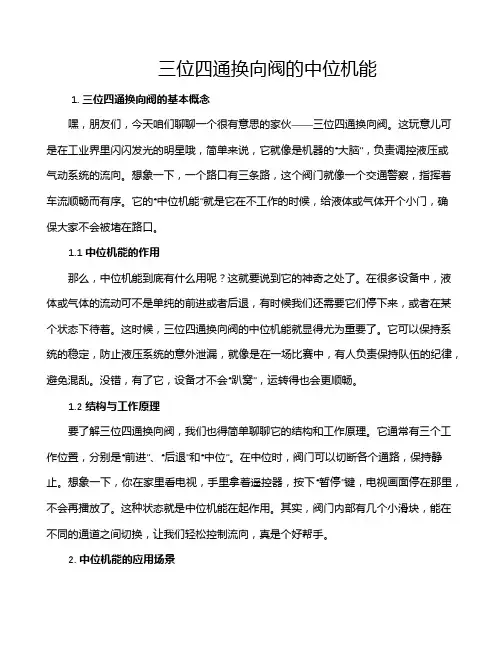

三位四通换向阀的中位机能
三位四通换向阀的中位机能1. 三位四通换向阀的基本概念嘿，朋友们，今天咱们聊聊一个很有意思的家伙——三位四通换向阀。
这玩意儿可是在工业界里闪闪发光的明星哦，简单来说，它就像是机器的“大脑”，负责调控液压或气动系统的流向。
想象一下，一个路口有三条路，这个阀门就像一个交通警察，指挥着车流顺畅而有序。
它的“中位机能”就是它在不工作的时候，给液体或气体开个小门，确保大家不会被堵在路口。
1.1 中位机能的作用那么，中位机能到底有什么用呢？这就要说到它的神奇之处了。
在很多设备中，液体或气体的流动可不是单纯的前进或者后退，有时候我们还需要它们停下来，或者在某个状态下待着。
这时候，三位四通换向阀的中位机能就显得尤为重要了。
它可以保持系统的稳定，防止液压系统的意外泄漏，就像是在一场比赛中，有人负责保持队伍的纪律，避免混乱。
没错，有了它，设备才不会“趴窝”，运转得也会更顺畅。
1.2 结构与工作原理要了解三位四通换向阀，我们也得简单聊聊它的结构和工作原理。
它通常有三个工作位置，分别是“前进”、“后退”和“中位”。
在中位时，阀门可以切断各个通路，保持静止。
想象一下，你在家里看电视，手里拿着遥控器，按下“暂停”键，电视画面停在那里，不会再播放了。
这种状态就是中位机能在起作用。
其实，阀门内部有几个小滑块，能在不同的通道之间切换，让我们轻松控制流向，真是个好帮手。
2. 中位机能的应用场景说到应用场景，三位四通换向阀可不是仅仅在工厂里待着的“书呆子”，它在许多地方都能见到它的身影。
比如说，在一些大型机械中，像挖掘机、叉车，它们的工作过程就离不开这种阀门。
你想啊，挖掘机在挖土的时候需要不停地调整方向，才能精准施力，而这正是中位机能发挥的地方。
2.1 工业设备中的应用不仅如此，它还在很多工业设备中扮演着重要角色。
比如在塑料成型机中，当要换模具的时候，就需要这款阀门的中位机能，保持液压系统的稳定，以免搞得一团糟。
可以说，没有它，很多工作都得停下来，真是“没法儿活了”。

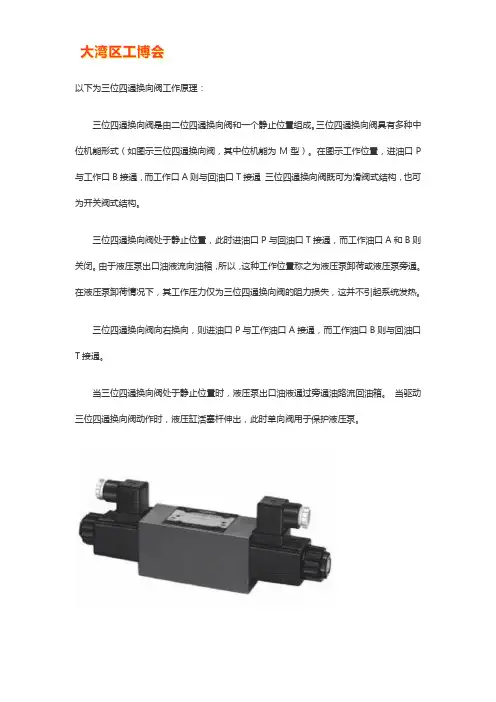

三位四通换向阀的工作原理【附图】
以下为三位四通换向阀工作原理：三位四通换向阀是由二位四通换向阀和一个静止位置组成。
三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。
在图示工作位置，进油口P 与工作口B接通，而工作口A则与回油口T接通三位四通换向阀既可为滑阀式结构，也可为开关阀式结构。
三位四通换向阀处于静止位置，此时进油口P与回油口T接通，而工作油口A和B则关闭。
由于液压泵出口油液流向油箱，所以，这种工作位置称之为液压泵卸荷或液压泵旁通。
在液压泵卸荷情况下，其工作压力仅为三位四通换向阀的阻力损失，这并不引起系统发热。
三位四通换向阀向右换向，则进油口P与工作油口A接通，而工作油口B则与回油口T接通。
当三位四通换向阀处于静止位置时，液压泵出口油液通过旁通油路流回油箱。
当驱动三位四通换向阀动作时，液压缸活塞杆伸出，此时单向阀用于保护液压泵。
扩展资料：三位四通电磁换向阀是为G系列叉车配套研制开发的新产品,并获得国家专利。
是各类叉车电液换向的必备元件，为了确保质量，电磁阀的出厂试验标准，完全按照国际标准：在油温130度，额定电压负15%的苛刻条件下，满足性能要求。
三位四通电磁换向阀有三个缺点，体积大，防振，防水性能差，其使用环境受到极大的限制。
新型三位四通电磁换向阀在结构设计，工艺设计，材料选用等方面作了重大改进。
体积比传统电磁阀减小1/3,具有很强的防震防水性能。
六通换向阀主要由阀体、密封组件、凸轮、阀杆、手柄和阀盖等零部件组成。
阀门由手柄驱动，通过手柄带动阀杆与凸轮旋转，凸轮具有定位驱动与锁定密封组件的开启与关闭功能。
手柄逆时针旋转，两组密封组件分别在凸轮的作用下关闭下端的两个通道，上端的两个通道分别与管道装置的进口相通。
反之，上端的两个通道关闭，下端两个通道与管道装置的进口相通，实现了不停车换向。
三位四通换向阀是由二位四通换向阀和一个静止位置组成。
三位四通换向阀具有多种中位机能形式（如图示三位四通换向阀，其中位机能为M型）。
换向阀的中位机能名词解释
换向阀的中位机能名词解释
换向阀的中位机能是指换向阀里的滑阀处在中间位置或原始位置时阀中各油口的连通形式，体现了换向阀的控制机能。
采用不同形式的滑阀会直接影响执行元件的工作状况。
因此，在进行工程机械液压系统设计时，必须根据该机械的工作特点选取合适的中位机能的换向阀。
中位机能有O型、H型、X型、M型、Y型、P型、J型、C型、K型等。
换向阀是具有两种以上流动形式和两个以上油口的方向控制阀，分为转阀式和滑阀式两种。
如需了解更多关于换向阀的中位机能的信息，建议咨询专业技术人员或查阅相关技术手册。
三位四通换向阀中位机能
：广州市滨江中路362号共1页，第1页三位四通换向阀中位机能滑阀机能符号中位油口状况、特点O 型P、A、B、T 4口全封闭，液压泵不卸荷，液压缸闭锁。
工作机构回油腔中充满油液，可以缓冲，从停止至启动比较平稳，制动时液压冲击较大。
可用于多个换向阀的并联工作H 型4口全串通，活塞处于浮动状态，在外力作用下可移动（如手摇机构），泵卸荷。
从停止到启动有冲击。
不能保证单杆双作用油缸的活塞停止。
Y 型P 口封闭，A、B、T 3口相通，活塞浮动在外力作用下可移动，泵不卸荷。
从停止至启动有冲击、制动性能在O 与H 型之间。
K 型P、A、T 相通，B 口封闭，活塞处于闭锁状态，泵卸荷。
两个方向换向时性能不同。
M 型P、T 相通，A 与B 均封闭，活塞闭锁不动，泵卸荷。
不可用手摇装置，停止至启动较平衡，制动时液压冲击较大，可多个并联工作X 型4个油口因节流口而处于半开启状态，泵基本上卸荷，但仍保持一定压力。
避免换向冲击，换向性能介于O 型与H 型之间P 型P、A、B 相通，T 封闭；泵与缸两腔相通，可组成差动回路。
从停止至起动比较平稳。
J 型P 与A 封闭，B 与T 相通，活塞停止，但在外力作用下可向一边移动，泵不卸荷C 型P 与A 相通，B 与T 皆封闭，活塞处于停止位置。
油泵不卸荷。
从停止至启动比较平稳，制动时有较大冲击。
N 型P 和B 皆封闭，A 与T 相通，与J 型机能相似，只是A 与B 互换了，功能也类似U 型P 和T 都封闭，A 与B 相通，活塞浮动，在外力作用下可移动，泵不卸荷。
从停止至启动、制动比较平衡OP 型中位时为O 型机能，右位时为Y 型机能2013年6月28日。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅析四通口换向阀的中位机能
换向阀是借助于滑阀和阀体之间的相对运动，使与阀体相连的各油路实现液压油流的接通、切断和换向（见下图）。
换向阀的中位机能是指换向阀里的滑阀处在中间位置或原始位置时阀中各油口的连通形式，体现了换向阀的控制机能。
采用不同形式的滑阀会直接影响执行元件的工作状况。
因此，在进行工程机械液压系统设计时，必须根据该机械的工作特点选取合适的中位机能的换向阀。
中位机能有Ｏ型、Ｈ型、Ｘ型、Ｍ型、Ｙ型、Ｐ型、Ｊ型、Ｃ型、Ｋ型，等多种形式。
一、Ｏ型符号为：其中Ｐ表示进油口，Ｔ表示回油口，Ａ、Ｂ表示工作油口。
结构特点：在中位时，各油口全封闭，油不
流通。
机能特点：１、工作装置的进、回油口都封闭，工作机构可以固定在任何位置静止不动，即使有
外力作用也不能使工作机构移动或转动，因而不能用于带手摇的机构。
２、从停止到启动比较平稳，因
为工作机构回油腔中充满油液，可以起缓冲作用，当压力油推动工作机构开始运动时，因油阻力的影响
而使其速度不会太快，制动时运动惯性引起液压冲击较大。
３、油泵不能卸载。
４、换向位置精度高。
二、Ｈ型符号为：结构特点：在中位时，各油口全开，系统没有油压。
机能特点：１、进油口Ｐ、回油口Ｔ与工作油口Ａ、
Ｂ全部连通，使工作机构成浮动状态，可在外力作用下运动，能用于带手摇的机构。
２、液压泵可以卸
荷。
３、从停止到启动有冲击。
因为工作机构停止时回油腔的油液已流回油箱，没有油液起缓冲作用。
制动时油口互通，故制动较Ｏ型平稳。
４、对于单杆双作用油缸，由于活塞两边有效作用面积不等，因
而用这种机能的滑阀不能完全保证活塞处于停止状态。
三、Ｍ型符号为：结构特点：在中位时，工作油口Ａ、Ｂ关闭，进油口Ｐ、回油口Ｔ直接相连。
机能特点：１、由于工作
油口Ａ、Ｂ封闭，工作机构可以保持静止。
２、液压泵可以卸荷。
３、不能用于带手摇装置的机构。
４、
从停止到启动比较平稳。
５、制动时运动惯性引起液压冲击较大。
６、可用于油泵卸荷而液压缸锁紧的
液压回路中。
四、Ｙ型符号为：结构特点：在中位时，进油口Ｐ关闭，工作油口Ａ、Ｂ与回油口Ｔ相通。
机能特点：１、因为工作油口
Ａ、Ｂ与回油口Ｔ相通，工作机构处于浮动状态，可随外力的作用而运动，能用于带手摇的机构。
２、从
停止到启动有些冲击，从静止到启动时的冲击、制动性能０型与Ｈ型之间。
３、油泵不能卸荷。
五、Ｐ型符号为：结构特点：在中位时，回油口Ｔ关闭，进油口Ｐ与工作油口Ａ、Ｂ相通。
机能特点：１、对于直径相等
的双杆双作用油缸，活塞两端所受的液压力彼此平衡，工作机构可以停止不动。
也可以用于带手摇装置的
机构。
但是对于单杆或直径不等的双杆双作用油缸，工作机构不能处于静止状态而组成差动回路。
２、从
停止到启动比较平稳，制动时缸两腔均通压力油故制动平稳。
３、油泵不能卸荷。
４、换向位置变动比Ｈ
型的小，应用广泛。
六、Ｘ型符号为：结构特点：在中位时，Ａ、Ｂ、Ｐ油口都与Ｔ回油口相通。
机能特点：１、各油口与回油口Ｔ连通，处
于半开启状态，因节流口的存在，Ｐ油口还保持一定的压力。
２、在滑阀移动到中位的瞬间使Ｐ、Ａ、Ｂ
与Ｔ油口半开启的接通，这样可以避免在换向过程中由于压力油口Ｐ突然封堵而引起的换向冲击。
３油泵
不能卸荷。
４、换向性能介于０型和Ｈ型之间。
七、Ｕ型符号为：结构特点：Ａ、Ｂ工作油口接通，进油口Ｐ、回油口Ｔ封闭。
机能特点：１、由于工作油口Ａ、Ｂ连通，
工作装置处于浮动状态，可在外力作用下运动，可用于带手摇装置的机构。
２、从停止到启动比较平稳。
３、制动时也比较平稳。
４、油泵不能卸荷。
八、Ｋ型符号为：结构特点：在中位时，进油口Ｐ与工作油口Ａ与回油口Ｔ连通，而另一工作油口Ｂ封闭。
机能特点：１、
油泵可以卸荷。
２、两个方向换向时性能不同。
九、Ｊ型符号为：结构特点：进油口Ｐ和工作油口Ａ封闭，另一工作油口Ｂ与回油口Ｔ相连。
机能特点：１、油泵不能卸
荷。
２、两个方向换向时性能不同。
十、Ｃ型符号为：结构特点：进油口Ｐ与工作油口Ａ连通，而另一工作油口Ｂ与回油口Ｔ封闭。
机能特点：油泵不能卸荷；
从停止到启动比较平稳，制动时有较大冲击。
举例分析
１、利用滑阀的中位机能设计成卸荷回路，实现节能。
当滑阀中位机能为Ｈ、Ｋ或Ｍ型的三位换向阀处于中位时，泵输出的油液直接回油箱，构成卸荷回路，可使泵在空载或者输出功率很小的工况下运动，从而实现节能，如图１所示。
这种方法比较简单，但是不适用于一泵驱动两个或两个以上执行元件的系统。
２、利用滑阀的中位机能设计成制动回路或锁紧回路。
为了使运动着的工作机构在任意需要的位置上停下来，并防止其停止后因外界影响而发生移动，可以采用制动回路。
最简单的方法是利用换向阀进行制动例如滑阀机能为Ｍ型或Ｏ型的换向阀，在它恢复中位时，可切断它的进回油路，使执行元件迅速停止运动。
如图２所示：装载机动臂液压缸采用Ｍ型中位机能的换向阀构成的制动油路，动臂在将铲斗举升到最高位置和下降至最低放平位置时能自行限位制动，图中的回位限位阀（即Ｍ型和Ｈ型四位四通换向阀）是靠钢球定位的，当铲斗移至限位点时碰触开关，二位电磁阀换向，接入压缩空气，将定位钢球压回槽内，回位限位阀便在弹簧作用下恢复中位，切断动臂油缸的进、回油油路，于是动臂连同铲斗一起被限位制动。
３、利用Ｈ型、Ｙ型换向实现浮动。
例如液压起重机的回转机构在负载下回转时，如果制动过急，惯性力将产生很大的液压冲击，因此，常常采用滑阀机能为Ｈ型或Ｙ型的换向阀，如图３所示，当换向阀回中位时，回转马达处于浮动状态，然后再用脚制动使它平稳的停止转动。
图２所示的装载机动臂液压缸。
当Ｍ型和Ｈ型四位四通换向阀处于Ｈ位，即浮动位置，这时可以下铲取物料或者平整场地，铲斗可随地面的高低而升降，即实现浮动；另外这种回路在遇到系统突然停止工作时，仍能顺利放下铲斗。
在履带挖掘机行走马达的换向阀上采用Ｙ型滑阀机能的换向阀，它可以使挖掘作业时行走马达处于浮动状态不承受制动载荷。
４、换向阀滑阀中位机能的选用对压路机开式振动液压系统的换向速度，对压路机的振动工作性能有着十分重要的影响。
利用Ｈ型三位四通换向阀，当滑阀处于中位时，Ｐ、Ｔ、Ａ、Ｂ四个油口相通而构成连通同路。
由于激振器旋转惯性的作用，会使振动轮产生余振，从而造成被压实的铺层表面产生压痕，但这对于压路基的振动压路机来说，给基础层压实效果产生的影响不大，反而还减少了系统的液压冲击力。
在图４中，单频双幅振动开式液压系统中。
对于压路面的振动压路机，则要求在压实作业过程中需停振或或变幅时，激振器能在1.5－1.7s的时间内，迅速的停止旋转以避免瞬间的余振使压实表面出现压痕，而影响压实质量。
常采用Ｍ型三位四通换向阀，当滑阀处于中位时，Ａ、Ｂ两个工作油口截止，能产生很大的背压，促使马达克服激振器的惯性力矩而急速停止旋转，这样就避免了在路面压实时产生压痕，但是会在马达回路中造成很高的瞬时压力峰值，提高马达及其他有关元件损坏率。
因此通常在换向阀的Ａ、Ｂ油口设置两个溢流阀对系统进行保护。
总之，在进行换向阀的选用时，一定要根据工作机构的工作特点选用适当的中位机能。
