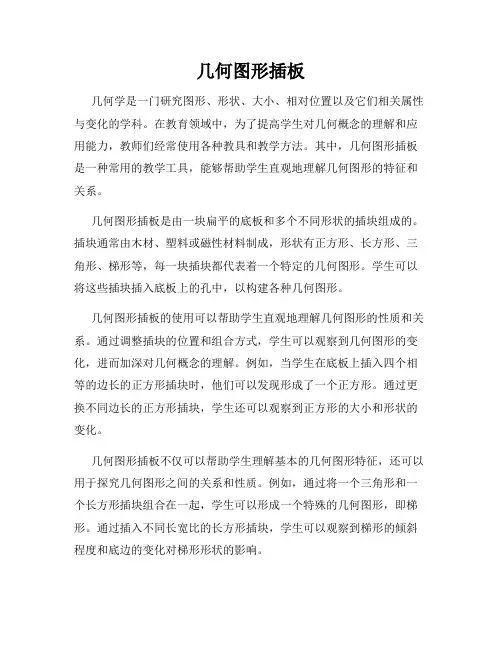

几何图形插板
几何图形插板几何学是一门研究图形、形状、大小、相对位置以及它们相关属性与变化的学科。
在教育领域中，为了提高学生对几何概念的理解和应用能力，教师们经常使用各种教具和教学方法。
其中，几何图形插板是一种常用的教学工具，能够帮助学生直观地理解几何图形的特征和关系。
几何图形插板是由一块扁平的底板和多个不同形状的插块组成的。
插块通常由木材、塑料或磁性材料制成，形状有正方形、长方形、三角形、梯形等，每一块插块都代表着一个特定的几何图形。
学生可以将这些插块插入底板上的孔中，以构建各种几何图形。
几何图形插板的使用可以帮助学生直观地理解几何图形的性质和关系。
通过调整插块的位置和组合方式，学生可以观察到几何图形的变化，进而加深对几何概念的理解。
例如，当学生在底板上插入四个相等的边长的正方形插块时，他们可以发现形成了一个正方形。
通过更换不同边长的正方形插块，学生还可以观察到正方形的大小和形状的变化。
几何图形插板不仅可以帮助学生理解基本的几何图形特征，还可以用于探究几何图形之间的关系和性质。
例如，通过将一个三角形和一个长方形插块组合在一起，学生可以形成一个特殊的几何图形，即梯形。
通过插入不同长宽比的长方形插块，学生可以观察到梯形的倾斜程度和底边的变化对梯形形状的影响。
在几何图形插板的使用过程中，教师可以提出问题，激发学生思考和讨论。
例如，教师可以让学生找出不同的正方形、长方形或梯形插块，并观察它们的特征。
教师还可以让学生尝试使用插块构建特定的几何图形，例如五边形或六边形，并要求他们解释如何组合插块以形成所需的图形。
几何图形插板的使用还可以与其他教学资源相结合，进一步加深学生对几何概念的理解。
例如，教师可以使用纸上的几何图形模型来与几何图形插板进行比较，让学生观察并探讨两者之间的相似之处和差异之处。
教师还可以使用计算机软件或互动白板来模拟几何图形插板的使用，以便更好地展示和讨论几何图形的性质和变化。
总之，几何图形插板是一种有助于学生理解和应用几何概念的教学工具。
凯迪仕9113用户使用说明书6113折页用户手册
1.用户设置 2 .系统设置 3 .记录查询 4 .扩展功能
按【2】
3 .语音设置 4 .语言设置
正面斜舌锁体
背面斜舌锁体
斜舌换向 3.4 改变斜舌方向来选择不同的锁体。
机械钥匙和锁芯都是搭配使用，所以配置的机械钥匙不一样， 锁芯也不一样。
卡片识别区
按【3】
1.系统查询 (选项功能)
使用B钥匙后A钥匙将失效
1.无线模块
1.添加遥控 2 .删除遥控 3 .全部删除
4.9
4.10
拧动内外执手、保险旋钮、机械 钥匙，检查各部件是否连接完好。
注意
安装说明使用图片仅供参考，产品以实物为准。
1 .前面板组件( 1个) 2 .连接螺管( 3个) 3 .锁体( 1个) 4 .固定板( 1个) 5 . M6X20十字槽沉头螺钉( 2个) 6 .实心方条( 2个)
用户设置
添加用户密码
进入管理模式，按【1】进入到用户设置，再按 【1】进入到添加用户密码。 输入2位用户编号（编号范围：00 ~ 09），按 【#】确认。 输入6 ~ 12位开门密码，按【#】确认；再次输入 开门密码，按【#】确认，语音提示：设置成功。
删除用户指纹
系统设置
进入管理模式，按【1】进入到用户设置，再按 【5】进入到删除用户指纹。 进入管理模式，按【2】进入到系统设置，再按 按【1】进入到单个删除。 输入要删除的2位用户编号，按【#】 确认或将要删除的指纹放在指纹识别 区直到“嘀”声响，语音提示：删除 成功。 按【2】进入到全部删除，语音提示： 删除成功。 按【2】设置为静音模式，开锁时 按【1】设置为语音模式，整个 系统提供语音提示。 【3】进入到语音设置。
请在拆开包装箱后按以下清单仔细核对,如发现有缺漏,请及时向我们或代理商索取。
插板阀说明书
浙江四通阀门制造有限公司
插板阀使用说明书
一、产品用途：
插板阀是一种粉料、晶粒料、颗粒料及小块物料输送管道，调节或切断物料流量的主要控制设备，广泛地应用于冶金、矿山、建材、化工等行业系统中，控制物料的流量调节或切作用。
二、产品特点：
具有结构简单、操作灵活、重量轻、无卡组、特别适用于各种固体物料、50mm左右、团状物料的输送及流量调节、安装不受角度限制、操作方便、能随时调节开度等优点。
三、产品使用性能：
公称压力：0.05Mpa；介质流量：≤28m/s；工作温度：≤300℃；适用介质：无粘度的粉尘气体、固体粉料、小颗粒物料。
四、安装与使用：
1. 本阀门安装在管道上时，阀杆可以向上，也可以水平.
2.检查各螺纹连接是否有松懈，并调节拧紧；
3.卸掉阀门通道两端闷盖，清洁内腔，去除油垢；
4.剥去阀杆防护油纸后，在阀杆上重新涂润滑脂；
5.冲洗、清洁管路，以免损坏密封面。
4.阀门启闭时，开启电动（气动）执行器通过阀杆升降进行开启和关闭，启闭过程中受力应均匀，到位前应缓速逐渐开启到位或关闭至密封。
五、储备
1.本阀门应存放在干燥通风的室内，做到防潮、防雨、防锈。
2.阀门存放与运输时启闭件应处于关闭位置，
3.通径两端用闷盖塞紧，予以防尘、防锈，保持通道清洁；
4.长久放置时应定期检查。
对阀杆表面、两通道、密封面、两端法兰上的污垢和锈迹进行检查后，重新涂刷防锈油及予以防护。
六、结构图
六、可能发生的故障和消除方法：。
门锁使用说明书
门锁使⽤说明书⽬录第⼀部份技术说明 (1)⼀、技术背景 (1)⼆、性能指⽰ (1)三、规格特性 (3)第⼆部份安装说明 (7)⼀、装箱清单 (7)⼆、安装条件 (7)三、安装步骤 (8)第三部份操作、维护说明 (14)⼀、门锁设置 (14)⼆、钥匙卡的使⽤和管理 (15)三、门锁维护及故障排除 (18)四、注意事项 (20)五、故障及处理 (21)第⼀部份技术说明⼀：技术背景IC卡是⼀种新型智能性标识卡(包括感应卡、IC卡、TM卡等)，它采⽤硅⽚存储信息，因此，与传统标识卡（磁卡、条码卡、光电卡等）相⽐，存储容量⼤、防伪性好、可靠性⾼，⽬前已⼴泛应⽤于通讯、⾦融、交通、安防等众多领域。
IC卡是现代信息技术、微电⼦技术和计算机技术的最新成果，是现代⽂明的标志之⼀。
纳宇系列IC卡智能门锁采⽤IC卡作为开锁的钥匙，它包含了IC卡技术、精密制造技术及机电⼀体化技术，是现代智能化门锁的典范，适⽤于⾼级酒店、涉外宾馆、旅游度假村、智能化写字楼、智能化⼩区、酒店式公寓等众多场合。
纳宇系列IC卡门锁采⽤的卡包括以下两种类型：接触式IC卡和⾮接触式IC 卡。
⼆：性能指标1、接触式IC卡①·选⽤SLE4442卡及符合ISO7816标准的其他IC卡。
·数据保存：10年以上。
·重复使⽤次数：10万次以上。
·信息容量：256字节，门锁只⽤了50个字节，剩余可⽤作⼀卡多⽤。
·密码位数：24位⼗六进制数。
·⼯作电压：直流5V±10%·重量：3～4KG·体积：典型尺⼨：240×78×17（mm）·⼯作电源：直流9V，六节七号碱性电池，可开锁⼀万次以上。
·⼯作温度：0～+70℃（特殊要求可达-25℃～+85℃）·抗静电：⼤于15000V·开锁记录：250条（卡号、时间）·⽋压指⽰：<7.2V时，插卡时鸣叫叁声红灯亮，然后绿灯亮，此时仍可开锁50次以上。
HCT-20说明书
F23 0
0
F24 显示窗显示方式：0：运行状态；1：运行次数；2：运行时间或脉冲数
0
F25 开关门到位保持方式：0：不保持；1：保持关门；2：保持开门；3：都保持
0
F26 运行次数十万位，万位
0
F27 运行次数千位，百位
0
F28 运行次数十位，个位
0
F29 编程密码千位，百位
12
F30 编程密码十位，个位
系统超过 5 层时要使用扩展板，扩展板输入接口端子定义
YA5 COM X50 X51 X52 X53 X54 X55 X56 X57
电源 共线 六楼下行 七楼下行 五楼上行 六楼上行 七楼上行 六楼内招 七楼内招 八楼内招
扩展板电源，接主板的 YA5 扩展板信号共线，接主板 COM
亮：按下六楼外招下按钮 亮：按下七楼外招下按钮 亮：按下五楼外招上按钮 亮：按下六楼外招上按钮 亮：按下七楼外招上按钮 亮：按下六楼内招按钮 亮：按下七楼内招按钮 亮：按下八楼内招按钮
端子号
XA0 XA1 COM COM X0 X1 X2 X3 X4 X5 X6 X7 X10 X11 X12 X13 X14 X15 X16 X17 X20 X21 X22 X23 X24 X25 X26 X27 X30 X31
X32 X33
说明
状态
控制器外围，控制器的继电器的电源 DC24V 或 AC19V
s3：运行状态
0：自动；1：检修；3：返平层；4：消防；5：锁梯
s4：安全触板状态
0：正常 F36=0 X43:灭； F36=1 X43:亮； 1：动作 F36=0 X43:亮； F36=1 X43:灭；
s5：超载状态
0：超载 F35=0 时 X3:灭；F35=1 时 X3:亮 1：正常 F35=0 时 X3:亮；F35=1 时 X3:灭
插板门检修工艺流程及注意事项
插板门检修工艺流程及注意事项
下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!
Download tips: This document is carefully compiled by theeditor. l hope that after you downloadthem,they can help yousolve practical problems. The document can be customized andmodified afterdownloading,please adjust and use it according toactual needs, thank you!
插板门检修工艺流程及注意事项：
流程：
①安全准备：关闭阀门，排空系统压力，确保作业环境安全。
②卸传动装置：拆除手轮、电动执行器等，以便检修。
③拆卸检查：移除阀盖和插板，清洗部件，检查磨损与腐蚀情况。
④密封更换：根据检查结果，更换损坏密封件，正确安装。
⑤重新组装：按序回装部件，检查装配精度，确保密封良好。
⑥功能测试：恢复气源或电源，测试阀门开关功能，验证工作性能。
注意事项：
①操作前确保系统隔离，防止意外启动。
②拆装时保护密封面，避免损伤。
③使用合适工具，避免暴力拆装损坏部件。
④更换零件须匹配原厂规格，确保质量。
⑤重新装配后检查紧固件扭矩，防止泄漏。
⑥测试阶段监控运行状态，异常立即停机检查。
插板门使用说明书
使用说明书主通风机插板式风门目录1用途 (1)2主要技术参数 (1)3主要结构 (3)4安装 (3)5使用与维护 (3)6运输和贮存 (3)7装箱 (3)8订货须知 (4)1用途矿用主通风机插板式风门主要用于矿山主通风机口巷道内，实现风向转换，保障煤矿井下通风的需要。
2主要技术参数2.1 型号及其含义M CB主通风插板风门装置2.2 规格品种泰州华业管道矿用主通风机插板式风门的常用规格品种有：MCB 3200(宽)×3200(高)；其它规格品种的矿用密闭门，可按用户要求尺寸定做。
（下图为矿用主通风机插板式风门的外形总图）2.3主要技术参数（1）最大承受压力：1800Pa；（2）适用通风风量：94.5m3/S；（3）风机转速：580r/min；3 主要结构（1）本矿用主通风机插板式风门由外框架、内框架、门板、行走齿条、驱动齿轮、执行器、下部行走连接支耳、上部行走滚轮、导向轮、起吊耳、密封条等组成；（2）本矿用主通风机插板式风门材料:钢板、矩形管、槽钢、工字钢；（3）拉紧装置为楔形滑块；（4）门枢采用滚动轴承；（5）外框架由门框、上部行走导轨、框架密封板、检修盖板、罩壳、齿轮轴封等组成。
考虑到门启闭时会产生一定的外泄露，为此外框架是全封闭的。
4 安装4.1先测量巷道宽度和高度，保证门框整体放入。
4.2将外框架、导轨放在安装位置上。
保证门框侧面与巷道垂直，导轨与水平面平行。
4.3调整好后，用木撑将其固定。
4.4按硐室设计开始砌墙。
4.5待墙体凝固后，安装内框架、驱动齿轮、行走齿条、门板、上部行走滚轮、导向轮、滚动轴承、下部行走连接支耳、密封条等。
4.6 保证门扇及有关部件运动灵活，无卡滞等现象。
4.7若有管道通过门时，可在整体门上方砌墙时予留穿线孔。
5 使用与维护5.1凡有防锈料脱落或碰掉处均应随时补涂，门扇如锈蚀深度达1mm时，必须更换门体。
5.2密封橡胶条如有损伤或脱胶应及时更换或粘接，密封条更换期为2年左右。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
使用说明书主通风机插板式风门
目录
1用途 (1)
2主要技术参数 (1)
3主要结构 (3)
4安装 (3)
5使用与维护 (3)
6运输和贮存 (3)
7装箱 (3)
8订货须知 (4)
1用途
矿用主通风机插板式风门主要用于矿山主通风机口巷道内，实现风向转换，保障煤矿井下通风的需要。
2主要技术参数
2.1 型号及其含义
M CB
主通风插板
风门装置
2.2 规格品种
泰州华业管道矿用主通风机插板式风门的常用规格品种有：
MCB 3200(宽)×3200(高)；
其它规格品种的矿用密闭门，可按用户要求尺寸定做。
（下图为矿用主通风机插板式风门的外形总图）
2.3主要技术参数
（1）最大承受压力：1800Pa；
（2）适用通风风量：94.5m3/S；
（3）风机转速：580r/min；
3 主要结构
（1）本矿用主通风机插板式风门由外框架、内框架、门板、行走齿条、驱动齿轮、执行器、下部行走连接支耳、上部行走滚轮、导向轮、起吊耳、密封条等组成；（2）本矿用主通风机插板式风门材料:钢板、矩形管、槽钢、工字钢；
（3）拉紧装置为楔形滑块；
（4）门枢采用滚动轴承；
（5）外框架由门框、上部行走导轨、框架密封板、检修盖板、罩壳、齿轮轴封等组成。
考虑到门启闭时会产生一定的外泄露，为此外框架是全封闭的。
4 安装
4.1先测量巷道宽度和高度，保证门框整体放入。
4.2将外框架、导轨放在安装位置上。
保证门框侧面与巷道垂直，导轨与水平面平行。
4.3调整好后，用木撑将其固定。
4.4按硐室设计开始砌墙。
4.5待墙体凝固后，安装内框架、驱动齿轮、行走齿条、门板、上部行走滚轮、导向轮、
滚动轴承、下部行走连接支耳、密封条等。
4.6 保证门扇及有关部件运动灵活，无卡滞等现象。
4.7若有管道通过门时，可在整体门上方砌墙时予留穿线孔。
5 使用与维护
5.1凡有防锈料脱落或碰掉处均应随时补涂，门扇如锈蚀深度达1mm时，必须更换门体。
5.2密封橡胶条如有损伤或脱胶应及时更换或粘接，密封条更换期为2年左右。
5.3门枢转动部分如有锈蚀应擦洗干净并应重新涂油。
5.4矿用主通风机插板式风门务必涂上防锈油漆，达到较好的防腐要求
6 运输和贮存
6.1 华业风门在运输过程中应有防止雨雪侵袭的措施；
6.2 风门应存放在空气流通无滴水和液体侵袭；
6.3 在存放风门的周围环境中，不应含有金属和其绝缘的腐蚀性气体。
7 装箱
7.1成套配置
矿用主通风机测试风门
风门电控装置用隔爆兼本安主控器
矿用隔爆转换器
矿用电感式接近传感器
矿用本安型声光报警箱
控制按钮
执行器
7.2装箱文件：
（1）产品使用说明书
（2）产品合格证
（3）装箱清单
7.3开箱检查：
提取设备时检查箱体包装情况，开箱检查包装中的证件，以及密闭门外壳损伤情况。
泰州华业管道设备制造有限公司。
