现场总线的概念和特点
现场总线介绍
Lonworks技术采用的LonTalk 协议被封 装在被称为Neuron Chip 的神经元芯片内得 以实现，该项技术已广泛应用楼宇自动化、 家庭自动化、保安系统、办公设备、运输设 备、工业过程控制等领域。
（2）现场总线的产生
现场总线是综合自动化的发展需要.. T(time to market); Q(quality) ; C(cost); S(service) ;
要实现整个生产过程的信息集成，实施综 合自动化，就必须设计出一种能在工业现场环 境运行的、性能可靠、造价低廉的通信系统。 以实现现场自动化智能设备之间的多点数 字通信，形成工厂底层网络系统，实现底层现 场设备之间以及生产现场与外界的信息交换。 于是，现场总线应运而生。
现场总线介绍
华东理工大学自动化系 王学武
主要内容
概念 产生 现场总线的含义 特点和优点 几种总线简介 现场总线的产生历程 现场总线市场分析 现场总线产业发展现状 现场总线技术的发展趋势 国内现场总线发展概况
（1）概念
什么是现场总线？ 应用在生产现场、在测量控制设备之间实现双 向串行多节点数字通信的开放型控制网络技术。
ARC高级过程自动化分析师Paula Hollywood（研究报告主要作者）说，“最初， 现场总线的主要优点被描述为降低布线、设备 安装和调试成本……，而最终用户在项目运行 成本（OpEx）上实际享受到的好处则更多，因 为双向数字通信使通信质量改进以及所链接智 能设备能够实现远程诊断使生产过程效率提高。 ARC开展的2006年现场总线最终用户问卷 调查也表明，设备维护技术人员和生产现场操 作人员效率的提高，是迄今为止现场总线能带 来的最大好处。”
市场研究最后得出结论，现场总线最重要 的优点在维护和运行中体现出来。该技术本身 并不能降低成本；但根据ARC的解释，它充当 了“一个能明显降低运行成本且有助于实现运 行卓越，使设备管理效率达到新的水平的使能 技术。”
简述现场总线的概念
简述现场总线的概念
现场总线是指将各个传感器、执行器和控制设备连接到一个共享的通信线路上，在这个线路上进行数据传输和控制命令的通信系统。
现场总线可以将各个设备连接并集成在一个系统中，从而实现实时的数据交换和远程控制。
现场总线的主要特点包括：
1. 集成性：现场总线可以将各个设备连接在一起，形成一个集成的系统。
通过共享通信线路，各个设备可以实时地交换数据和命令，从而实现设备之间的协同工作。
2. 可扩展性：现场总线可以根据实际需求进行扩展和扩展，灵活调整系统规模。
新的设备可以很容易地添加到现有系统中，而不需要改变整个系统的结构。
3. 实时性：现场总线的设备可以通过共享的通信线路实时地交换数据和控制命令。
这使得系统具有较高的响应速度和实时性，能够满足对实时控制的要求。
4. 可靠性：现场总线通常会采用冗余和错误纠正技术，以提高系统的可靠性。
当某个设备发生故障时，其他设备可以接管其工作，保证系统的连续运行。
5. 易于维护：现场总线的连接和布线相对简单，维护成本低。
通过集成的系统管理软件，可以实时监控和管理整个系统，便于故障排除和维护。
现场总线广泛应用于工业自动化领域，如工厂自动化控制系统、楼宇自动化系统、交通信号控制系统等。
它提供了一种高效可靠的通信方式，实现了设备的集成和协同工作，提高了生产效率和系统的可靠性。
简述现场总线的技术特点
简述现场总线的技术特点现场总线（Fieldbus）是一种工业控制领域中的通信协议和技术，是传统控制系统和现代数字化控制系统的桥梁。
现场总线技术的主要特点是分布式控制、高效通信、可靠性强、数据传输速度快、可扩展性好。
分布式控制是现场总线技术最重要的特点之一。
传统控制系统通常采用集中式控制，即所有的控制指令都是从中央控制器发送到各个终端设备。
而现场总线技术则是采用分布式控制的方式，即将控制指令分散到各个设备中执行。
这样可以提高控制系统的灵活性和可靠性，因为每个设备都可以独立地执行控制指令，不需要等待中央控制器的指令。
高效通信是现场总线技术的另一个重要特点。
现场总线技术采用数字通信方式，可以实现多种数据格式和数据传输方式。
现场总线技术可以实现点对点通信、广播通信、组播通信等多种通信方式，可以满足不同场景下的通信需求。
另外，现场总线技术还支持实时通信，可以实时地传输控制指令和传感器数据，可以满足高速控制和监测需求。
现场总线技术的可靠性比较强。
现场总线技术采用多种冗余技术，可以实现数据包重传、冗余链路、数据备份等多种机制，可以有效地防止数据丢失和系统故障。
另外，现场总线技术还支持自诊断和自修复功能，可以自动检测和诊断系统故障，并尝试自动修复故障，提高了系统的可靠性和稳定性。
数据传输速度是现场总线技术的一个优势。
现场总线技术采用数字通信方式，可以实现高速数据传输，可以满足高速控制和监测需求。
另外，现场总线技术还支持数据压缩和数据加密等技术，可以进一步提高数据传输速度和数据传输效率。
现场总线技术具有良好的可扩展性。
现场总线技术支持多种设备和传感器的接入，可以满足不同场景下的控制和监测需求。
另外，现场总线技术还支持多种协议和通信方式，可以实现不同系统之间的互联互通，提高了系统的通用性和可扩展性。
现场总线技术具有分布式控制、高效通信、可靠性强、数据传输速度快、可扩展性好等多种特点，是工业控制领域中不可或缺的技术之一。
现场总线复习题
现场总线复习题现场总线复习题现场总线（Fieldbus）是一种用于工业自动化领域的通信协议，它通过一组标准化的通信规范，实现了不同设备之间的数据传输和控制。
在现场总线的学习过程中，我们需要掌握一些基本的概念和技术，下面是一些现场总线的复习题，帮助大家回顾和巩固所学的知识。
1. 现场总线的主要特点是什么？现场总线的主要特点包括：分布式控制、实时性、可编程性、可扩展性、可靠性和开放性。
2. 现场总线的通信速率是如何定义的？现场总线的通信速率是指数据传输的速度，通常以位/秒（bps）来表示。
常见的现场总线通信速率有：1 Mbps、2 Mbps、5 Mbps等。
3. 现场总线的物理层有哪些常见的传输介质？现场总线的物理层常见的传输介质包括：双绞线、同轴电缆、光纤等。
4. 现场总线的数据传输方式有哪些？现场总线的数据传输方式包括：主从模式、多主模式和对等模式。
5. 现场总线的拓扑结构有哪些常见的类型？现场总线的拓扑结构常见的类型有：总线型、星型、树型、环型等。
6. 现场总线的通信协议有哪些？现场总线的通信协议有：Profibus、Modbus、CAN、Ethernet等。
7. 现场总线的数据传输方式有哪些？现场总线的数据传输方式包括：同步传输和异步传输。
8. 现场总线的数据帧结构是怎样的？现场总线的数据帧结构一般包括：帧头、帧数据和帧尾。
9. 现场总线的错误检测和纠正方法有哪些？现场总线的错误检测和纠正方法有：奇偶校验、CRC校验、重发机制等。
10. 现场总线的应用领域有哪些？现场总线广泛应用于工业自动化领域，包括：工厂自动化、过程控制、机械控制等。
通过对这些复习题的回顾，我们可以加深对现场总线的理解和应用。
同时，我们还需要进一步学习和掌握现场总线的相关知识，包括通信协议的详细规范、数据传输的具体方法等。
只有通过不断的学习和实践，我们才能在工业自动化领域中灵活应用现场总线技术，提高生产效率和质量。
总结起来，现场总线是工业自动化领域中常用的通信协议，具有分布式控制、实时性、可编程性、可扩展性、可靠性和开放性等特点。
现场总线考试试题 4
1、什么是现场总线？现场总线是用于现场仪表与控制系统和控制室之间的一种全分散、全数字化、智能、双向、互联、多变量、多点、多站的通信网络。
由此网络构成的系统称为现场总线控制系统。
2、现场总线的结构特点：各现场设备分别作为总线上的网络节点，设备之间采用网络式连接是现场总线系统在结构上最显著的特征之一。
总线在传输多个设备的多种信号，如运行参数值、设备状态、故障、调校与维护信息等的同时，还可为总线上的设备提供直流工作电源。
现场总线系统不再费需要传统DCS系统中的模拟/数字、数字/模拟转换卡件。
3、现场总线控制网络与上层网络的连接方式有哪几种？一是采用专用网关完成不同通信协议的转换，把控制网段或DCS连接到以太网上。
二是将现场总线网卡和以太网卡都置入到工业PC的PCI插槽内，在PC内完成数据交换。
三是将WED服务器直接置入到PLC或现场控制设备中，借助WED服务器和通用浏览工具，实现数据信息的动态交互。
4、基本术语总线操作：总线上数据发送者与接收者之间的连接-数据传送-脱开这一操作序列称为一次总线操作。
总线协议：总线上的设备如何使用总线的一套规则称为“总线协议”。
这是一套事先规定的、必须共同遵守的规约。
通信协议的关键要素是语法、语义和时序总线仲裁：是指对总线冲突的处理过程，根据某种裁决规则来确定下一时刻具有总线占有权的设备。
访问等待时间（access latency）和总线占有期（bus tenancy）。
分类：集中仲裁和分布式仲裁5、一般通信系统的性能指标有哪些？有效性：指通信系统传输消息的“速率” 问题，即快慢问题。
可靠性：指通信系统传输消息的“质量” 问题，即好坏问题。
6、通信系统的性能有效性指标有哪些？（1）数据传输速率传输速率越高，则系统的有效性越好。
比特率：数字通信系统中，每秒钟通过信道传输的信息量，即信道的位传输速率。
单位bit/s或bps。
波特率：每秒钟通过信道传输的码元数，即传输线路上信号的传输速率。

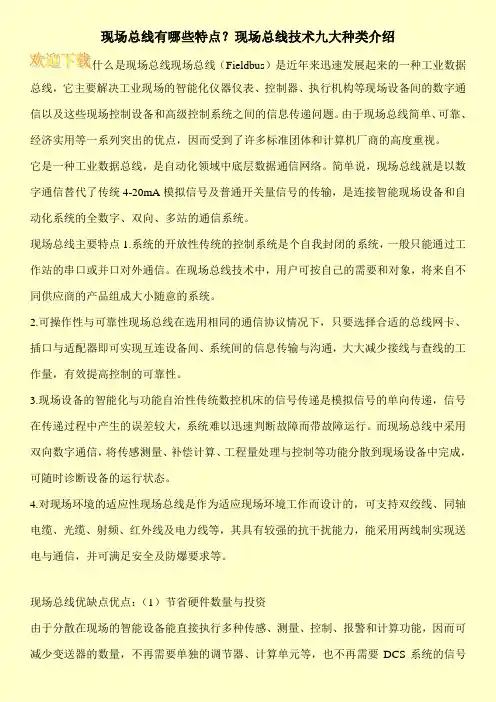

现场总线有哪些特点？现场总线技术九大种类介绍
现场总线有哪些特点？现场总线技术九大种类介绍什么是现场总线现场总线（Fieldbus）是近年来迅速发展起来的一种工业数据总线，它主要解决工业现场的智能化仪器仪表、控制器、执行机构等现场设备间的数字通信以及这些现场控制设备和高级控制系统之间的信息传递问题。
由于现场总线简单、可靠、经济实用等一系列突出的优点，因而受到了许多标准团体和计算机厂商的高度重视。
它是一种工业数据总线，是自动化领域中底层数据通信网络。
简单说，现场总线就是以数字通信替代了传统4-20mA模拟信号及普通开关量信号的传输，是连接智能现场设备和自动化系统的全数字、双向、多站的通信系统。
现场总线主要特点1.系统的开放性传统的控制系统是个自我封闭的系统，一般只能通过工作站的串口或并口对外通信。
在现场总线技术中，用户可按自己的需要和对象，将来自不同供应商的产品组成大小随意的系统。
2.可操作性与可靠性现场总线在选用相同的通信协议情况下，只要选择合适的总线网卡、插口与适配器即可实现互连设备间、系统间的信息传输与沟通，大大减少接线与查线的工作量，有效提高控制的可靠性。
3.现场设备的智能化与功能自治性传统数控机床的信号传递是模拟信号的单向传递，信号在传递过程中产生的误差较大，系统难以迅速判断故障而带故障运行。
而现场总线中采用双向数字通信，将传感测量、补偿计算、工程量处理与控制等功能分散到现场设备中完成，可随时诊断设备的运行状态。
4.对现场环境的适应性现场总线是作为适应现场环境工作而设计的，可支持双绞线、同轴电缆、光缆、射频、红外线及电力线等，其具有较强的抗干扰能力，能采用两线制实现送电与通信，并可满足安全及防爆要求等。
现场总线优缺点优点：（1）节省硬件数量与投资由于分散在现场的智能设备能直接执行多种传感、测量、控制、报警和计算功能，因而可减少变送器的数量，不再需要单独的调节器、计算单元等，也不再需要DCS系统的信号。
1-现场总线基础知识
一.现场总线基础知识
现场总线简介 现场总线的发展 现场总线的特点与优点 几种有影响的现场总线
1.现场总线简介（FieldBus）
当今自动化领域技术发展的热点之一，被誉 为自动化领域的计算机局域网。它的出现标志着 工业控制技术领域又一个新时代的开始。 为什么要引入现场总线？
现场设备，为提高其性能价格比，在实现其 内部操作时都采用微处理器和数字化元件，提出 了必须在这些领域的数字设备之间实现数字通信 的要求。现场总线满足这种要求。
• 全分布
各现场设备有足够的自主性，它们彼此 之间相互通信，完全可以把各种控制功能 分散到各种设备中，而不再需要一个中央 控制计算机，实现真正的分布式控制。
现场总线的优点2
• 全开放 – 1999年底现场总线协议已被IEC 批准正式成 为国际标准，从而使现场总线成为一种开放 的技术。
• 双向传输 – 传统的4~20mA电流信号，一条线只能传递 一路信号。现场总线设备则在一条线上既可 以向上传递传感器信号，也可以向下传递控 制信息。
现场总线与DCS的网络结构比较
3.现场总线的结构特点
按照国际标准化组织（ISO）制定的开放系统互连（OSI） 参考模型建立。将七层简化成三层，分别由OSI参考模型 的第一层物理层，第二层数据链路层，第七层应用层组 成，流量与差错控制由数据链路层完成。考虑现场总线 的通信特点，有些现场总线还设置了一个现场总线访问
4-20mA信号是DCS系统及现场设备相互连接的最本质 特点.网关通讯程序开发工作量大.
控制计算机
CRT操作站
通道指挥器
基本调节器1 基本调节器2 基本调节器3
输入/输出
DCS结构示意图
信号要送到控制站,需要很多连线
现场总线的发展历程、特点及分类、主要应用,使用方法
现场总线的发展历程、特点及分类、主要应用,使用方法现场总线（Fieldbus）是一种新型的工业通信技术，它是以数字化的方式将数据传输到工业现场设备和控制系统之间的通信总线。
现场总线的出现大大提高了工业自动化的可靠性、效率、安全和灵活性。
下面将介绍现场总线的发展历程、特点及分类、主要应用和使用方法。
一、发展历程现场总线的发展可追溯到20世纪70年代，当时欧洲的一些机构开始研究数字控制系统。
80年代初，德国联邦教育研究部门的PLC工艺小组提出了“第三代工厂控制理论”，并提出了“现场总线”的概念。
90年代初，现场总线开始应用于工业自动化领域，并逐渐发展成为主流的工业通信技术。
二、特点及分类1. 特点（1）数字化传输：现场总线采用数字化通信方式，避免了模拟信号的干扰和失真，提高了数据的可靠性和准确性。
（2）灵活性：现场总线可以连接多种类型的设备和控制系统，实现设备之间的信息交换和协同工作。
（3）可扩展性：现场总线可以根据工业自动化系统的需求进行扩展和升级，具有很高的灵活性和适应性。
（4）实时性：现场总线可以实现实时数据传输和控制，提高了工业生产的效率和精度。
（5）安全性：现场总线支持加密和认证技术，保障了工业通信的安全性和可靠性。
2. 分类目前常用的现场总线主要有以下几种：（1）Profibus：是德国西门子公司研发的一种现场总线，可以实现高速数据传输和设备的实时控制。
（2）Modbus：是Modicon公司开发的一种现场总线，适用于数据采集和控制。
（3）CAN总线：是一种广泛应用于汽车和工业控制领域的现场总线，具有高速、可靠、抗干扰等特点。
（4）DeviceNet：是美国罗克韦尔公司开发的一种现场总线，适用于工业设备之间的通信和控制。
三、主要应用现场总线广泛应用于各个工业领域，包括制造业、石化、水处理、电力等。
主要应用包括以下几个方面：（1）数据采集和监控：现场总线可以实现对工业设备的数据采集和监控，提高了生产过程的可靠性和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现场总线的概念和特点
1.什么是现场总线随着网络技术发展和市场需求的变化，工业设备实
现网络化管理控制已经成为一种必然趋势，改善工业控制系统同样也需要在不同生产设备之间实现高效、可靠、标准化的互联，经过多年的努力，国际上最后公布了8 种现场总线。
制定总线的初衷在于不同厂家的设备进行互连，可是，这8 种总线目前是不能完全互连的。
所谓现场总线，是指将现场设备(如数字传感器、变送器、仪表与执行机构等)与工业过程控制单元、现场操作站等互连而成的计算机网络，具有全数字化、分散、双向传输和多分支的特点，是工业控制网络向现场级发展的产物。
现场总线控制系统FCS 是集当今计算机技术、网络技术和控制技术为一体的当代最先进的计算机控制技术，它适用于工业过程控制、制造业及楼宇自动化等领域，将成为现代计算机控制系统的主流。
具有可靠性高、稳定性好、抗干扰能力强、通信速率快、系统安全、造价低廉、维护成本低等特点。
现场总线技术使现场级设备的信息作为整个企业信息网的基础，提高了控制系统的信息处理能力和运行可靠性，节省了系统的硬件和布线费用，方便了用户对系统的组态、管理和维护。
现场总线(Field b 山)技术是工业自动化最深刻变革之一。
PLC 和工控机
采用现场总线后可方便地作为νo 站和监控站连接在DCS 系统中。
现场总线
可以更容易地从现场获取设备信息，工厂操作员和管理人员能够对其过程进行更严格的控制，从而改进性能、增加过程的可用性和一致性。
当前，国际上具有代表性的现场总线技术与产品是Profibus、CanBus 与LonWorks，CC-link，DeviceNet，Modbus 等，后面分别予以简要说明。
2.现场总线技术特征。
