第一讲 现场总线概述
1.1 现场总线的现状和发展
现场总线 现场总线是用于现场仪表与控制系统和控制室 之间的一种全分散、全数字化、智能、双向、 互联、多变量、多点、多站的通信网络。
公司)
2020/4/15
28
1.1.5 现场总线的现状
1. 多种总线共存
世界市场对各种现场总线的需求：
过程自动化：15%(FF,PROFIBUS-PA,WorldFIP) 医药领域：18%(FF,PROFIBUS-PA,WorldFIP) 加工制造：15%(PROFIBUS-DP,DeviceNet) 交通运输：15%(PROFIBUS-DP,DeviceNet) 航空，国防：34%(PROFIBUS-FMS,LonWorks,
2020/4/15
22
典型ABB的AC800M系统组成
iFIX
IFix Client 1
IFix Client 2
Gateway 3 NIC
MIS ERP
ห้องสมุดไป่ตู้
IFix Primary Server
ABB AC800M
AC800M
iFix OPC Client ABB OPC Server
AC800M
IFix Secondary Server
应用层
分为两子层：应用服务层(FMS)，用于为用户提供服务； 现场总线存取层(FAS)，用于实现数据链路的连接。
2020/4/15
现场总线技术及其应用
由于现场总线设备具有较高的可靠性，因此 整个系统的可靠性也得到了提高。
增强可维护性
现场总线设备具有自诊断和远程诊断功能， 方便维护和故障排除。
优化系统性能
现场总线技术可以实现分布式控制，优化了 系统性能，提高了生产效率。
02
现场总线技术分类与特点
分类方式及标准
按照国际标准分类
分为基金会现场总线（FF）、PROFIBUS、CAN总线等。
在能源与电力领域，现场总线技术将助力实现能源的高效 利用和电力的稳定传输，提高能源利用效率。
医疗与健康领域
现场总线技术也可在医疗与健康领域发挥重要作用，如实 现医疗设备的远程监控和维护，提高医疗效率和服务质量 。
技术创新与突破建议
加强基础研究
加大对现场总线技术的基础研究 力度，推动理论创新和技术突破
PROFIBUS总线
是一种广泛应用于工业自动化领域的 现场总线技术。它支持多种传输速率 和传输距离，并具有高可靠性和实时 性。
不同现场总线技术的比较
传输速率
不同现场总线技术的传输速率 不同，需要根据实际应用需求
选择合适的传输速率。
传输距离
不同现场总线技术的传输距离 也不同，需要根据实际应用需 求选择合适的传输距离。
无线化与智能化
无线现场总线技术将逐渐普及，实现设备间无线通信，降低布线成本，提高系统灵活性。 同时，智能化现场总线技术将进一步提高设备的自适应性、自诊断能力和远程监控能力。
标准化与互操作性
现场总线技术将更加注重标准化和互操作性，以实现不同厂商设备之间的无缝集成，降低 系统维护和升级成本。
面临的挑战与问题分析
定义：现场总线是一种用于工业 自动化领域，在现场设备之间实 现通信和控制，以及与上级控制 系统进行信息交互的通信技术。
增强可维护性
现场总线设备具有自诊断和远程诊断功能， 方便维护和故障排除。
优化系统性能
现场总线技术可以实现分布式控制，优化了 系统性能，提高了生产效率。
02
现场总线技术分类与特点
分类方式及标准
按照国际标准分类
分为基金会现场总线（FF）、PROFIBUS、CAN总线等。
在能源与电力领域，现场总线技术将助力实现能源的高效 利用和电力的稳定传输，提高能源利用效率。
医疗与健康领域
现场总线技术也可在医疗与健康领域发挥重要作用，如实 现医疗设备的远程监控和维护，提高医疗效率和服务质量 。
技术创新与突破建议
加强基础研究
加大对现场总线技术的基础研究 力度，推动理论创新和技术突破
PROFIBUS总线
是一种广泛应用于工业自动化领域的 现场总线技术。它支持多种传输速率 和传输距离，并具有高可靠性和实时 性。
不同现场总线技术的比较
传输速率
不同现场总线技术的传输速率 不同，需要根据实际应用需求
选择合适的传输速率。
传输距离
不同现场总线技术的传输距离 也不同，需要根据实际应用需 求选择合适的传输距离。
无线化与智能化
无线现场总线技术将逐渐普及，实现设备间无线通信，降低布线成本，提高系统灵活性。 同时，智能化现场总线技术将进一步提高设备的自适应性、自诊断能力和远程监控能力。
标准化与互操作性
现场总线技术将更加注重标准化和互操作性，以实现不同厂商设备之间的无缝集成，降低 系统维护和升级成本。
面临的挑战与问题分析
定义：现场总线是一种用于工业 自动化领域，在现场设备之间实 现通信和控制，以及与上级控制 系统进行信息交互的通信技术。
现场总线技术及应用课件：现场总线技术概述
现场总线技术概述
现场总线的主要任务，就是通过自动化系统的数据信息 来完成生产的执行。这些数据信息包括电机的电流、电机的 转速、管道的流量、阀门的状态、温度的高低、压力的大小 等，还包括控制电机的启动和停止、打开和关闭阀门、发送 警报等。现场总线传递的数据信息，是现场控制流程能够正 常进行下去的基础，也是企业级网络非常重要的部分。
接上。 现场总线的主站和子站有内置或外加的通信模块、通信
卡，而且支持相同的通信协议以实现互连。
现场总线技术概述
当然，如果现场总线的规模较大，也可能出现包含多个 不同通信协议的子网的情况，但每个子网使用的一定是同一 个通信协议。子网和子网之间，可以通过网关来实现协议的 转换，以组成大的主网。主站除了具备通信能力之外，还具 有强大的运算能力，因为在每一个扫描周期，主站都需要对 通信的数据进行处理并做出响应。通信的速度越快，主站的 运算能力的需求就越大，否则通信的实时性就无法体现出来。 子站作为受控设备，相对来说运算能力的要求比主站要小得 多，但也要能够及时执行主站的控制命令、监视命令并及时 反馈信息。当
现场总线技术概述
最后是降低了生产的稳定性。开关量信号和模拟量信号 都是纯粹的电信号，极易受到干扰。如果现场设计或施工不 当，则在信号受到干扰时很容易出现设备误动、信息错误、 无法安全停机等问题。如果是在施工阶段，技术人员尚可花 费大量的时间对其进行排查；如果已进入生产阶段才发现类 似问题，则需要花费大量的人力和物力来进行二次改造。
现场总线技术概述
现场总线的安全性则分为两个方向，一个是面向安全设 备的，另一个是面向通信本身的。面向安全设备方面，现在 很多通信协议都在自己的规范中单独加入了安全设备的部分， 牵涉安全设备的冗余、自检等，其目的是和安全设备做到更 优的适配，保证在出现安全问题时可以正常地停机。面向通 信本身方面，在前面稳定性的部分有必要的设置，如数据校 验、心跳协议等，其目的是保证通信自身信息的安全，并在 出现故障时可以做出正确的动作，如停机、报警等。得益于 通信速度的加快，目前这一部分的内容在整个通信协议的交 换信息中的占比越来越大，就是为了提高通信自身的安全性。
《现场总线技术及应用》课件1现场总线技术概述
2、电动单元组合式模拟仪表控制系统
随着生产规模的扩大，操作人员需要同时按多点的信息 对生产过程实行操作控制，于是出现了气动、电动系列的 单元组合式仪表，这些仪表采用统一的模拟信号。
3、集中式数字控制系统
模拟控制系统中的模拟信号的传递需一对一的物理 连接，信号变化缓慢，很难提高控制系统的速度和精度， 随着计算机技术的发展，控制系统实现了集中数字控制。
• 数字信号的精确性：数字信息可排除模拟信息传输和转换中 所产生的误差。
• 由于现场总线是双向的，因此能够从中心控制室对现场智能 仪表进行控制，使远程调整、诊断和维护成为可能，甚至能 够在故障发生前进行预测。
四、现场总线控制系统的技术特点
系统的开放性 2. 互操作性与互用性 3. 现场设备的智能化与功能自治性 4. 系统结构的高度分散性 5. 对现场环境的适应性

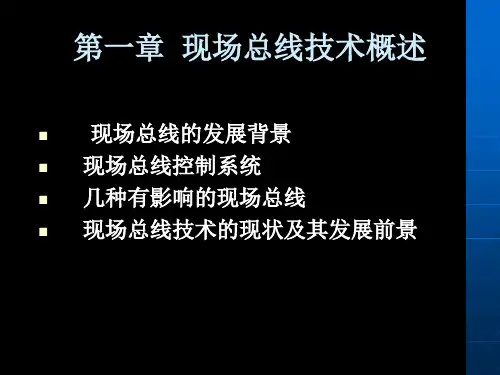

第一章 现场总线技术概述
现场总线的发展背景 现场总线控制系统 几种有影响的现场总线 现场总线技术的现状及其发展前景
第一节 现场总线的发展背景
自动控制系统：在无人直接参与下可使生产过程或其他过 程按期望规律或预定程序进行的控制系统。自动控制系统 是实现自动化的主要手段。自动控制系统已被广泛应用于 人类社会的各个领域。在工业方面，对于冶金、化工、机 械制造等生产过程中遇到的各种物理量，包括温度、流量、 压力、厚度、张力、速度、位置、频率、相位等，都有相 应的控制系统；在农业方面的应用包括水位自动控制系统、 农业机械的自动操作系统等。在军事技术方面，自动控制 的应用实例有各种类型的伺服系统、火力控制系统、制导 与控制系统等。在航天、航空和航海方面，除了各种形式 的控制系统外，应用的领域还包括导航系统、遥控系统和 各种仿真器。
现场总线的发展趋势
网络结构趋向简单化
随着生产规模的扩大，操作人员需要同时按多点的信息 对生产过程实行操作控制，于是出现了气动、电动系列的 单元组合式仪表，这些仪表采用统一的模拟信号。
3、集中式数字控制系统
模拟控制系统中的模拟信号的传递需一对一的物理 连接，信号变化缓慢，很难提高控制系统的速度和精度， 随着计算机技术的发展，控制系统实现了集中数字控制。
• 数字信号的精确性：数字信息可排除模拟信息传输和转换中 所产生的误差。
• 由于现场总线是双向的，因此能够从中心控制室对现场智能 仪表进行控制，使远程调整、诊断和维护成为可能，甚至能 够在故障发生前进行预测。
四、现场总线控制系统的技术特点
系统的开放性 2. 互操作性与互用性 3. 现场设备的智能化与功能自治性 4. 系统结构的高度分散性 5. 对现场环境的适应性
第一章 现场总线技术概述
现场总线的发展背景 现场总线控制系统 几种有影响的现场总线 现场总线技术的现状及其发展前景
第一节 现场总线的发展背景
自动控制系统：在无人直接参与下可使生产过程或其他过 程按期望规律或预定程序进行的控制系统。自动控制系统 是实现自动化的主要手段。自动控制系统已被广泛应用于 人类社会的各个领域。在工业方面，对于冶金、化工、机 械制造等生产过程中遇到的各种物理量，包括温度、流量、 压力、厚度、张力、速度、位置、频率、相位等，都有相 应的控制系统；在农业方面的应用包括水位自动控制系统、 农业机械的自动操作系统等。在军事技术方面，自动控制 的应用实例有各种类型的伺服系统、火力控制系统、制导 与控制系统等。在航天、航空和航海方面，除了各种形式 的控制系统外，应用的领域还包括导航系统、遥控系统和 各种仿真器。
现场总线的发展趋势
网络结构趋向简单化
现场总线技术及其应用
*
2.CAN总线的控制方式
CAN自诞生以来，以其独特的设计思想，良好的功能特性和极高的可靠性越来越受到工业界的青睐。 CAN总线作为一种建筑电气总线在智能楼宇中的控制方式见图3-4。
*
*
图3-4 CAN总线控制方式
3.2.4 BACNET总线
BACnet是A Data Communication Protocol for Building Automation and Control Network的简称，是一种为楼宇自控网络制定的数据通讯协议。
现场总线是开放互连网络
现场总线是现场通信网络
现场总线是数字通信网络
现场总线是现场设备互连网络
现场设备的互操作性与互用性
现场总线是结构和功能高度分散的系统
对现场环境的适应性
*
3.1.3 现场总线技术的优点
现场总线具有的数字化、开放性、分散性、互操作性和互换性及对现场设备环境的适应性等特点决定和派生了其一系列优点： 节省硬件数量与投资 节省安装费用 节省维护开销
CAN协议遵循 ISO/OSI模型，采用了其中的物理层，链路层与应用层的三层结构。
*
CAN采用点对点，一点对多点及全局广播几种发送和接收数据方式，可实现全分布式多机系统，且无主从之分。 CAN总线可以工作在多主方式，网络上任一节点均可以在任意时刻向其他节点发送信息，从不分主从，通信方式灵活。 CAN采用非破坏性的总线仲裁技术。 CAN不能支持防爆区。
通常将用于楼宇自动化领域的现场总线，如LonWorks、EIB、CAN、BACnet、DeviceNet、Modbus等总线，称之为建筑电气总线。
*
3.1.1 现场总线的演变过程
20世纪70年代以前，控制系统中多采用模拟量对传输及控制信号进行转换、传递。由于其精度差、受干扰信号影响大，因而整个控制系统的控制效果及系统稳定性都很差。
2.CAN总线的控制方式
CAN自诞生以来，以其独特的设计思想，良好的功能特性和极高的可靠性越来越受到工业界的青睐。 CAN总线作为一种建筑电气总线在智能楼宇中的控制方式见图3-4。
*
*
图3-4 CAN总线控制方式
3.2.4 BACNET总线
BACnet是A Data Communication Protocol for Building Automation and Control Network的简称，是一种为楼宇自控网络制定的数据通讯协议。
现场总线是开放互连网络
现场总线是现场通信网络
现场总线是数字通信网络
现场总线是现场设备互连网络
现场设备的互操作性与互用性
现场总线是结构和功能高度分散的系统
对现场环境的适应性
*
3.1.3 现场总线技术的优点
现场总线具有的数字化、开放性、分散性、互操作性和互换性及对现场设备环境的适应性等特点决定和派生了其一系列优点： 节省硬件数量与投资 节省安装费用 节省维护开销
CAN协议遵循 ISO/OSI模型，采用了其中的物理层，链路层与应用层的三层结构。
*
CAN采用点对点，一点对多点及全局广播几种发送和接收数据方式，可实现全分布式多机系统，且无主从之分。 CAN总线可以工作在多主方式，网络上任一节点均可以在任意时刻向其他节点发送信息，从不分主从，通信方式灵活。 CAN采用非破坏性的总线仲裁技术。 CAN不能支持防爆区。
通常将用于楼宇自动化领域的现场总线，如LonWorks、EIB、CAN、BACnet、DeviceNet、Modbus等总线，称之为建筑电气总线。
*
3.1.1 现场总线的演变过程
20世纪70年代以前，控制系统中多采用模拟量对传输及控制信号进行转换、传递。由于其精度差、受干扰信号影响大，因而整个控制系统的控制效果及系统稳定性都很差。
现场总线技术及其应用
01
现场总线技术的应用领域
工业自动化
总结词
现场总线技术在工业自动化领域的应用非常广泛，它 简化了工业控制系统的结构，提高了控制精度和可靠 性，降低了设备和系统的维护成本。
详细描述
现场总线技术最初是为了满足工业生产现场的需求而 发展起来的。在工业自动化领域，现场总线技术被广 泛应用于各种生产设备之间的通信和控制系统，如数 控机床、机器人、温度控制器等。通过现场总线技术 ，这些设备可以相互连接并进行数据交换，从而实现 更加精确和可靠的生产控制。此外，现场总线技术还 可以用于工业生产现场的远程监控和管理，使得管理 人员可以随时了解生产现场的情况，及时发现并解决 问题。
现场总线技术及其应用
汇报人： 日期:
contents
目录
• 现场总线技术概述 • 现场总线技术的体系结构 • 现场总线技术的通信协议 • 现场总线技术的应用领域 • 现场总线技术的展望与发展趋势 • 现场总线技术应用案例分析
01
现场总线技术概述
定义和特点
定义
现场总线是一种用于工业自动化领域的数据通信协议，它允许设备之间进行数字通信，以实现设备间 的数据交换和控制操作。
01
现场总线技术的体系结构
物理层
物理层的定义
物理层是现场总线技术的最底层 ，负责在通信设备之间传输原始 比特流，涉及机械、电气、定时
和同步等方面。
物理层的特性
物理层具有规范化的物理设备接 口，如电缆、连接器、终端电阻 等，并规定了通信设备的电气特
性，如电压、电流等。
物理层的关键技术
物理层的关键技术包括信号编码 、同步和传输技术等，以保证信
网络安全问题
随着现场总线技术的广泛应用，网络安全问题也变得越来 越重要。需要采取有效的措施来确保数据的安全性和可靠 性。
现场总线技术及应用
现场总线技术及应用
现场总线是应用生产现场、在微机化测控设备之间实现双向数字通信系统，是开放式、数字化、多点通信的低层控制网络。
现场总线是在20 世纪年代中期发展起来的。
现场总线技术是将专用的微处
理器植入传统的测控仪表，使其具备了数字计算和通信能力，采用连接简单的双绞线、同轴电缆、光纤等作为总线，按照公开、规范的通信协议，在位于现场的多个微机化测控仪表之间、远程监控计算机之间实现数据共享，形成适应现场实际需要的控制系统。
它的出现改变了以往采用电流、电压模拟信号进行测控信号变化慢，信号传输抗干扰能力差的缺点，也改变了集中式控制可能造成的全线瘫痪的局面。
由于微处理器的使用，使得现场总线有了较高的测控能力，提高了信号的测控和传输精度，同时丰富了控制信息内容，为远程传送创造了条件。
现场总线适应了工业控制系统向分散化、网络化、智能化发展的方向，一出现便成为全球工业自动化技术的热点，受到全世界的普通遍关注。
现场总线导致了传统控制系统结构的变革，形成了新型的网络集成式全分布控制系统——现场总线控制系统FCS（FieldbusControlSystem）。
一、现场总线的特点
现场总线系统打破了传统模拟控制系统采用的一对一的设备连线模式，而采用了总线通信方式，因而控制功能可不依赖控制室计算机直接在现场完成，实现了系统的分散控制，现场总线控制系统与传统的控制系统结构对经如图1 所示。
1、增强了现场级的信息采集能力。
现场总线技术及其应用
案例三：城市交通信号控制系统应用
总结词
利用现场总线技术实现城市交通信号的智能控制，提高 交通流畅度和安全性。
详细描述
在城市交通管理中，采用现场总线技术构建交通信号控 制系统，实现各个路口信号灯的实时通信和控制。通过 实时数据采集和智能算法，优化信号灯的配时方案，提 高交通流畅度和安全性，缓解城市交通拥堵问题。
在工业自动化领域，常见的现场总线 技术包括PROFIBUS、Modbus、 EtherNet/IP等。
智能建筑
智能建筑是现场总线技术的另一个重 要应用领域。通过现场总线，可以实 现建筑物内各种设备（如照明、空调 、安防等）的集中控制和管理，提高 建筑物的能源利用效率和舒适度。
VS
在智能建筑领域，常见的现场总线技 术包括LonWorks、CAN等。
智能交通系统
智能交通系统是现场总线技术的重要应用方 向之一。通过现场总线，可以实现交通信号 灯、监控摄像头等交通设施的集中控制和数 据传输，提高交通效率和安全性。
在智能交通系统领域，常见的现场总线技术 包括FlexRay、TTCAN等。
医疗设备
医疗设备是现场总线技术的重要应用 领域之一。通过现场总线，可以实现 医疗设备的集中控制和数据传输，提 高医疗设备的可靠性和安全性。
02
现场总线技术种类
PROFIBUS
德国标准总线
PROFIBUS是一种用于工业自动化的现场总线标准，由德国标准委员会制定。它 支持多种通信协议，广泛应用于制造业、过程控制和楼宇自动化等领域。
CAN总线
控制器局域网
CAN总线是一种用于汽车和工业自动化领域的现场总线标准。它支持分布式实时控制，具有高可靠性和灵活性，广泛应用于 汽车电子、智能交通和工业自动化等领域。
