_硅整流发电机原理及维修解读
硅整流发电机的工作原理
硅整流发电机的工作原理硅整流发电机是一种常见的发电设备，它利用硅整流器将交流电转化为直流电。
本文将详细介绍硅整流发电机的工作原理，并探讨其在发电领域中的应用。
一、硅整流发电机的基本概念硅整流发电机是一种将交流电转化为直流电的设备。
它通过利用硅整流器，将来自发电机的交流电转换为直流电，从而实现电能的存储和利用。
硅整流发电机适用于各种场景，如家庭用电、工业生产等。
二、硅整流发电机主要由发电机、硅整流器和电池组成。
在正常运行时，发电机产生交流电，通过连接的硅整流器转换为直流电，然后存储到电池中进行储存。
当需要使用电能时，直流电从电池中释放并供应给负载。
硅整流器是实现电能转换的关键组件。
它由多个二极管组成，每个二极管都具有单向导电性，即只能让电流在一个方向上通过。
当交流电输入硅整流器时，只有与电流方向相符的二极管才会导通，将电流引导到电池中进行储存。
硅整流发电机还配备了控制系统，用于监测电池的充放电状态，并自动控制硅整流器的工作。
当电池电量过低时，控制系统将启动发电机，通过硅整流器进行充电。
当电池电量充足时，发电机停止工作，电池直接供电负载。
三、硅整流发电机的应用硅整流发电机具有广泛的应用领域，主要包括以下几个方面：1. 家庭用电：硅整流发电机可以利用太阳能、风能等可再生能源发电，将电能存储到电池中，供给家庭使用。
尤其在偏远地区或没有稳定供电的情况下，硅整流发电机能够为家庭提供持续稳定的电力。
2. 工业生产：许多工业生产过程需要稳定的电力供应，而硅整流发电机能够提供可靠的电力支持。
通过连接多个硅整流发电机，可以满足工业生产对电能的需求，并实现能源的高效利用。
3. 紧急备用电源：在电力系统故障或自然灾害造成停电时，硅整流发电机可作为紧急备用电源。
其快速启动和稳定运行的特性能够在紧急情况下为医院、通信基站等重要设施提供可靠的电力支持。
4. 新能源发电：硅整流发电机能够与太阳能发电系统、风力发电系统等结合使用，将可再生能源转换为可储存的直流电。
硅整流发电机的使用与维护
硅整流发电机的使用与维护硅整流发电机是一种常见的发电机类型，它采用硅整流器将交流电转换为直流电，然后再通过电机将直流电转换为交流电。
这种发电机具有体积小、重量轻、效率高等优点，因此在工业生产和家庭用电中得到了广泛应用。
下面将介绍硅整流发电机的使用和维护。
一、使用1. 确认电压和频率：在使用硅整流发电机之前，需要确认电压和频率是否与所需电器设备相符。
如果电压和频率不匹配，可能会导致设备损坏或发生安全事故。
2. 启动发电机：启动发电机前，需要检查发电机的油量和冷却水量是否充足。
然后按照发电机说明书上的步骤启动发电机。
3. 运行发电机：在发电机运行过程中，需要定期检查发电机的电压和电流是否正常，以及发电机是否有异常声响或震动。
如果发现异常情况，应及时停机检修。
4. 停止发电机：在停止发电机之前，需要先将负载断开，然后按照发电机说明书上的步骤停止发电机。
二、维护1. 更换机油：发电机的机油需要定期更换，以保证发电机的正常运行。
一般情况下，每运行100小时就需要更换一次机油。
2. 清洗空气滤清器：发电机的空气滤清器需要定期清洗，以保证发电机的正常运行。
一般情况下，每运行50小时就需要清洗一次空气滤清器。
3. 检查冷却水：发电机的冷却水需要定期检查，以保证发电机的正常运行。
一般情况下，每运行100小时就需要检查一次冷却水。
4. 检查电线连接：发电机的电线连接需要定期检查，以保证发电机的正常运行。
一般情况下，每运行50小时就需要检查一次电线连接。
5. 检查硅整流器：硅整流发电机的核心部件是硅整流器，需要定期检查硅整流器的工作状态，以保证发电机的正常运行。
总之，硅整流发电机的使用和维护非常重要，只有正确使用和定期维护，才能保证发电机的正常运行和延长发电机的使用寿命。
硅整流发电机的工作原理
一、发电原理发电机的三相定子绕组按一定规律分布在发电机的定子槽中，彼此相差120°电角度。
当励磁绕组接通直流电时即被励磁，一块爪极形成N极，另一块爪极形成S极，两块爪极相互交错形成6对磁极。
转子旋转时，励磁绕组所产生的磁场也随之旋转，形成旋转磁场，它与固定不动的定子绕组之间产生相对动，使三相定子绕组中产生三个频率相同、幅值相等、相位相差120°电角度的正弦电动势e A、e B和e C，其顺时值分另为：eA=Emsinωt=√EsinωteB=Emsin(ωt-120°)=√Esin(ωt-120°)eC=Esin(由此可知，硅流发电机每相绕组中产生的电动势的有效值与发电机的转速和磁场的磁通量成正比。
三相交流电动势是对称的，当外接负载时，三相交流电压UA、UB和UC也是对称的，如图2-10b所示。
二、硅整流器的原理硅整流器是利用硅二极管的单向导电性，将交流电转换为直流电。
在硅整流发电机中，六只硅二极管连接成三相桥式全波整流电路。
三个正极管子D1、D3和D6的正极连接在一起，负极分另接在三相绕组的首端。
根据导通原则，连接在一起的几个二极管中，正极电位最高的二极管总是优先导通，即在某一时间内，只有正极电位最高或负极电位最低的管子才能导通。
在t=0时，UA=0，UC为正值，UB为负值，D1、D3和D5负极电位相同，而A、B、C三点中C点电位最高，D5优先导通，使3个正极管子负极的电位等于C点电位，这时D1、D3因承受反向电压而截止。
而D2、D4和D5的正极电位相同，A、B、C三点中B点电位最低，D4优先导通，使三个负极管了的正极电位等于B点电位，这时D2和D6承受反向电压而截止。
这样C、B 两点之间的线电压的瞬时值加在负截RL上。
三、硅整流发电机的励磁方式硅整流发电机开始发电时采取它励方式进行，即由蓄电池供给励磁电流。
当发电机电压达到蓄电池电压时转为自励，即由发电机自身供给励磁电流。

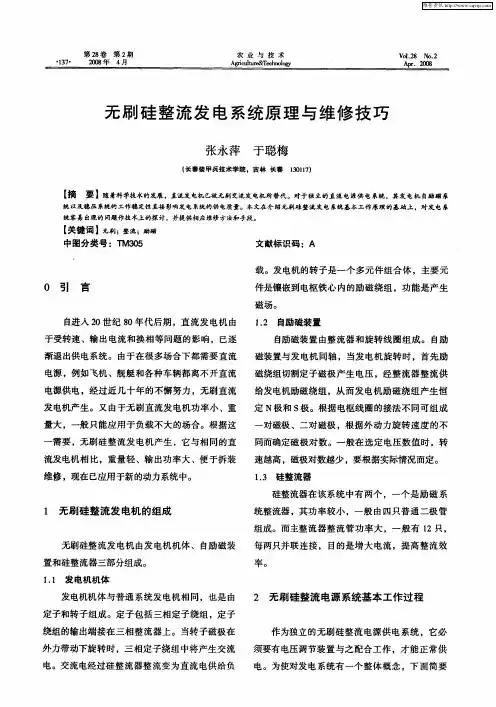

无刷硅整流发电系统原理与维修技巧
而产生三相交流电 ，经主整流器整流 ， 供给负载。
２２ 电压调 节器 的 工作原 理 ．
随着 时 间 的增 长 ，由于 定 子 磁 场是 连 接 到发 电机 输 出 端 ，随 着 电 压 的升 高 ，励 磁 电 流 增 大 ，
根据 发 电机端 电压 Ｕ与 转速 ｎ 、磁 通 的关 系式
一
电源供 电，经过 近几十年的不懈努力，无刷直流
发 电机产 生 。又 由于 无 刷 直 流发 电机 功 率 小 、重
量大，一般只能应用于负载不大的场合。根据这
一
对 磁极 、二 对 磁极 ，根 据 外 动 力 旋 转 速 度 的不
需 要 ，无刷 硅 整 流 发 电机 产 生 ，它 与相 同 的直
同而确定磁极对数。一般在选定 电压数值时 ，转 速越高 ，磁极对数越少 ， 要根据实际情况而定 。
１３ 硅整 流器 ．
流发电机相 比，重量轻、输 出功率大 、便于拆装 维修 ，现在已应用于新的动力系统中。
硅整流器 在 该 系统 中有 两 个 ，一 个 是 励 磁 系
１ 无刷硅整流发 电机 的组成
【 关键词 】 刷； 流； 磁 无 整 励
中图分 类号 ：懈 ５ 文献 标识 码 ：Ａ
载。发电机的转子是一个 多元件组合体 ，主要元
０ 引
言
件是镶嵌到电枢铁心 内的励磁绕组 ，功能是产生
磁场。
自进入 ２ 世 纪 ８ ０ ０年代后期 ，直 流发 电机 由 于受转速 、输 出电流和换相等问题 的影响，已逐
３２ 按照 发 电系统 的组 成及功 用 排除 故障 ． 当发 电系统 出现 电压 偏低 时 ，根据 这一 现象 ， 可首先 查找发 电机 三 相 交 流 电 是 否 缺相 。因 为 能 发 电 ，电压偏 低 最 直 接 的原 因是 缺 相 。检 查 调 压 器是否 损坏 ，可 直接 用仪 表检 查取 样 电路 即可 。 ３３ 发 电系统 常见故 障 ． 处 于长期 工 作 状 态 的 发 电 系统 ，一 般 励 磁 装
硅整流发电机电路主要故障分析
硅整流发电机电路主要故障分析
硅整流发电机电路主要故障分析
一、硅整流发电机在中等转速运转时，电流表指示放电位置的原因
1.蓄电池相发电机之间的连接导线断落，常发生在电枢接线柱部位或导线转折处；
2.发电机不发电：二极管击穿或内部整流结脱开而不起整流作用；电刷在电刷架内卡住，使发电机不能激磁；激磁绕组断路；定子绕组相间短路或搭铁；激磁绕组短路；调节电压过低，触点烧蚀，以及调节器内某个线头断开或开焊，使发电机的激磁回路不通。
二、充电不稳，电流表指示有时充电有时不充电的原因
1.发电机传动皮带过松，有打滑现象；
2.蓄电池至发电机电枢接线柱间的导线连接不牢或将要断裂，使充电电路时通时断；
3.发电机内部接线松动、滑环积污、电刷磨损过度、电刷弹簧压力减小等引起电刷与滑环接触不良
4.调节器内部连接部分接触不良或弹簧拉力太弱和触点烧蚀造成接触不良，引起调节器工作不稳定
5.电流表内部接触不良。
三、充电电流过大，长期大于10A，电解液蒸发很快而导致蓄电池过早损坏的原因
1.调节电压过高。
应将电压表的正试棒接在调节器的电枢接线柱，负试棒接在调节器的底壳，若测得的电压高于规定值，则需调整弹簧拉力和活动触点臂与铁芯的间隙；
2.调节器线圈末端脱落，失去调节作用。
四、充电电流很小，在低速时不充电的原因
1.整流器中的二极管损坏；
2.定子绕组中有一相接触不良或脱开；
3.滑环积污，电刷与滑环接触不良；
4.调节器调节电压过低或皮带轮打滑。
_硅整流发电机原理及维修
_硅整流发电机原理及维修一、硅整流发电机原理：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。
晶体是由正价离子和价电子组成的。
在晶体中，正价离子和离子化的杂质离子的排列形成了正五边形结构，形成五向性晶体。
当电流通过晶体时，由于离子的不对称分布，离子中产生了一个电场，电场会使杂质离子发生运动，并由于离子和电子的撞击形成一个电子云，形成了电子分区。
硅整流发电机可以分为三个部分，包括灵敏元件、碳化硅晶体和恢复元件。
1.灵敏元件：灵敏元件是控制电流的元件，它可以根据电流的变化来决定整流方向。
一般来说，硅整流发电机采用的是二极管灵敏元件。
2.碳化硅晶体：硅整流发电机中的碳化硅晶体是实现整流的关键元件。
它具有挑战认可电流的能力，可以实现无压降、无浪涌、饱和与失压时的整流。
3.恢复元件：恢复元件是恢复漏电功率的元件，它可以对电流进行恢复和放大。
通常情况下，硅整流发电机采用的是晶体管恢复管。
二、硅整流发电机的维修：硅整流发电机的维修主要包括以下几个方面：1.检查电路：首先要检查发电机的整流电路是否正常工作，包括灵敏元件、碳化硅晶体和恢复元件，是否存在烧毁或者损坏。
2.更换灵敏元件：如果发现灵敏元件无法正常工作，需要及时更换。
在更换之前，需要先断开电源，并确保电容器中没有电荷残留，否则可能导致触电。
3.更换碳化硅晶体：如果发现碳化硅晶体存在问题，比如腐蚀、断裂等，需要及时更换。
更换碳化硅晶体时，应先将电流关闭，并使用专业的工具进行更换，避免碳化硅晶体损坏。
4.更换恢复元件：如果发现恢复元件无法正常工作，需要及时更换。
在更换之前，要确保电源已经关闭，并遵循相关操作规程，以免发生意外。
5.清洁及保养：在日常使用中，应定期对硅整流发电机进行清洁和保养工作，包括清除灰尘和杂物，确保发电机的运行环境干净整洁；同时，要定期检查发电机的各个部件是否有损坏或者松动，及时修复或者更换。
总结：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。
柴油发电机硅整流发电机的工作原理
柴油发电机硅整流发电机的工作原理
硅整流器发电机是三相沟通交流同歩发电机，其磁极为转盘式。
其励磁调节器方法是：在运行和低转速比时，因为发电机工作电压小于汽车电瓶电压，发电机是他励的(由电瓶供电系统)；高速旋转时，发电机工作电压高过电瓶充电工作电压，发电机是自勉的。
当电源总开关接入时(如下图所示)，电瓶电流量根据上边控制器流入发电机的励磁线圈，励磁线圈周边便造成磁通量，绝大多数磁通量根据磁轭1(如下图所示)和爪形磁极3产生N极，再穿过电机转子与定子中间的气体隙，历经定子的齿部和轭部，随后再穿过气体隙，进到另-爪形磁极4产生S极，最终返回磁轭，产生磁控制回路。
另有一小部分磁通量在定子边上的气体隙中及N与S极中间根据，这一部分称之为漏磁通。
当柴油发电机电机转子磁极在定子旋转时，电机转子的N极和S 极在定子内更替根据，使定子绕阻激光切割磁感线而造成沟通交流感应电流。
三相绕阻所造成的沟通交流感应电动势相位角为120°，所传出的三相交流电经六只二极管三相全波整流后，就可以在发电机正负极接线头中间得到直流电源。
硅整流发电机的常见故障与修理
硅整流发电机的常见故障与修理硅整流发电机还是属于发电机的范畴，所以寻常发电机不发电或充电电流太小太大之类的问题也会遇到，所以在这我还是为大家介绍该如何修理这些故障。
首先硅整流交流发电机不发电的故障一般是由于激磁线圈断路或短路、硅二极管击穿短路、发电机磁场接线柱与调节器之间的连接线出现接线错误或线路接触不良所造成的。
而充电电流太小一般是由于调节器弹簧调整不当，个别硅二极管引线脱焊断开，使电枢线圈一相断路或二相断路，电刷与滑环接触不良等所造成的。
其检查方法如下：(1)在遇到这类故障时，维修人员应先检查硅整流发电机的外部接线柱与调节器各个接线柱之间的连线是否有接错现象。
若有，则应调正。
若接线正确，则再检查调节器附加电阻和内部线包是否有损坏，如图11-78和图11-79所示。
(2)当上述一切检查未发现故障时，可用万用表电阻挡测量发电机各接线柱之间的电阻值，以此来判断发电机内部线路是否有断路或短路等故障。
其测量方法是：先把发电机各个接线柱上的接线拆下来，再用万用表分别测量“F”与“一”两个接线柱之间的电阻值和“+”与“一”、“+”与“F”之间的正、反向电阻值。
根据测量出的结果来判断发电机内部的工作情况。
如果在维修时没有万用表可使用，则应首先检查“F”与“+”两个接线柱是否有搭铁现象。
若没有搭铁现象时，再拆卸硅整流发电机，然后用观察法检查电枢绕组、定子绕组或硅二极管是否有明显的烧损现象或脱焊现象。
若有，则应更换绕组或重新焊接脱焊处。
而硅整流发电机充电电流过大是指超过硅整流发电机的额定电流值。
产生这种故障的原因一般是蓄电池严重亏电或发电机内部出现短路、发电机“F”接线柱与“+”接线柱之间出现短路现象等。
在遇到这类故障时，维修人员应迅速断开柴油机接地开关，如图11-84所示，以免损坏发电机和蓄电池。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节 硅整流发电机的结构与型号
第二节 硅整流发电机的原理及特性
第三节 硅整流发电机的检修与性能测试
第四节 电压调节器及电源线路连接
第一节 硅整流发电机的结构与型号
一、硅整流发电机的结构
硅整流发电机主要由转子、定子、整流器、前后端盖、风扇及皮带 轮、电刷及电刷架等6个部分组成。 1.转子 转子的作用是产生旋转磁场，其结构如图3-1所示。转子轴上压装 有导磁铁心(也称磁扼)，铁心上绕有励磁绕组，两块爪极压装在转子 轴上并与铁心压紧，绕组的两端线引出后，分别焊接在两个彼此绝缘 的滑环上。电刷与发电机滑环紧密接触。当电刷与电源接通时，励磁 绕组有电流通过，产生磁场。两块爪极一块被磁化为N极，另一块被磁 化为S极。
式中:C为电机常数。
有些硅整流发电机把中性点用导线引出，接在中性点接线柱(一般 用“N'’标记)上。这一电压常用来控制充电指示灯或某些继电器。
中性点输出的整流原理如下(见图3-7 )。
在0~t2时间内，由于V4导通，中性点负载的电流由三相绕组中 性点→中性点负载RN→搭铁→发电机“-”→VQ→发电机B相首
变调整臂的固定位置可以调整传动皮带的松紧程度。
前后端盖用铝合金材料制成，铝合金是非导磁材料，它既可以防止 漏磁，又具有良好的导热性能，有利于散热。
上一页 下一页
第一节 硅整流发电机的结构与型号
5.电刷及电刷架
电刷架安装在后端盖上。两电刷分别装在电刷架的两个方形孔内。
电刷用石墨粉压制而成，带有一条多股铜质引线。电刷外端装有弹 簧，依靠弹簧使电刷与滑环紧密接触。电刷架结构有两种形式，一
上一页 下一页
第二节 硅整流发电机的原理及特性
端构成回路，将uB反向加在RN上。
在t2~t4时间内，导通的V6，将uC反向加在RN上;在t4~t6时间
内，导通的V2，将 uA反向加在RN上，即导通负极管将与其相接的那相电压反向加在中
性点负载上，其输出波形见图3-7 (d)。显然中性点电压UN的平均值
.充电指示灯熄灭，表明发电机对蓄电池充电。
(3)带中性点整流管的整流器某些发电机在其中性点和发电机正、 负极间分别接一个较小功率的整流二极管，见图3-9。
上一页 下一页
第二节 硅整流发电机的原理及特性
其作用是对中性点处的高次谐波进行整流，将其输出电流叠加在输出
端，以提高发电机的输出功率。实践证明，发电机接入中性点二极管
上一页 下一页
第一节 硅整流发电机的结构与型号
整流器的作用是将电枢绕组产生的三相交流电转换成直流电。 硅整流发电机的整流器一般是由六只二极管组成的三相桥式整流电 路。整流二极管的外形如图3-4所示。二极管的外壳和中心引线分别 是它的两个电极。按中心引线极性的不同，二极管有两种形式:一种是 中心引线为二极管的正极，称正极管;另一种是中心引线为二极管的负 极，称负极管。便于区分，正极管管壳的顶部涂有红色标记，负极管 则涂有黑色标记。负极管压装在后端盖上，正极管压装在元件板上。 元件板与后端盖绝缘并通过与后端盖绝缘的螺栓引出，作为发电机的 火线接线柱，标记为“电枢”或“+”。 元件板由铝合金材料制成，以利散热，它固定在后端盖内。
第一节 硅整流发电机的结构与型号
接线柱，标记“搭铁”或“-”。外搭铁式发电机的两接线柱都与后 端盖绝缘，分别标记"F1"、"F2"。工作时，励磁绕组的一端须经
调节器在发电机外部搭铁。两种发电机励磁绕组的接法见图3-6。
6.风扇及皮带轮 风扇一般用低碳钢板冲压而成，在发电机工作时，对发电机强制
通风冷却。皮带轮一般用铸铁或铝合金铸造而成，有双槽和单槽之
大幅度增高，容易损坏电子元件或烧坏用电设备，因此发电机的输出
线路必须连接牢固。 3.外特性
外特性是指发电机转速一定时，端电压与输出电流之间的关系。
图3-10 (c)是硅整流发电机在n1、n2、n3三种情况下的外特性曲 线。由该曲线可以看出:
上一页 下一页
第二节 硅整流发电机的原理及特性
.发电机转速不同，端电压也不同，转速越高，端电压也越高。
分。
二、硅整流发电机的型号
根据JB 1546-1983的规定，汽车发电机型号由以下五部分组成:
上一页 下一页
第一节 硅整流发电机的结构与型号
.产品代号由两个或三个汉语拼音大写字母构成(见表3-1)。
.分类代号发电机以标称电压分类(见表3-2) 。 .分组代号功率等级代号，用一位阿拉伯数字表示(见表3-3)。 .设计序号表示产品设计的先后顺序，用阿拉伯数字表示。 .变形代号硅整流发电机的变形代号依发电机调整臂位置确定，从驱 动端看，调整臂在 中间不加标记;在右侧用“Y'’表示;在左侧用“Z"表示。
Hale Waihona Puke 上一页下一页第二节 硅整流发电机的原理及特性
式中:C1—电机常数(与发电机的结构有关);
n—发电机转速;
Φ—磁场磁通。 发电机的三相绕组与整流器连接在一起时，三相绕组向整流器输
出三相交流电，发电机输出的交流电压uA , uB, uC也是对称的，
电压波形见图3-7 (b)。
二、整流原理
1.二极管的导通原则 整流器的作用就是利用二极管的单向导电性，通过三相桥式整流 电路，将电枢绕组产生的三相交流电转换成直流电。
下一页
第一节 硅整流发电机的结构与型号
于是在转子的表面形成了N, S极相互交错的六对磁极，磁极的分布， 见图3-2。 2.定子 硅整流发电机的定子又叫电枢，它的作用是产生三相对称交流电。 定子由铁心和绕组两部分组成。铁心由圆环状相互绝缘的硅钢片叠成， 其内圆有沟槽，定子绕组就嵌装在沟槽内。JF1522A型发电机的结 构，如图3-3所示。 三相绕组的形状、尺寸完全相同，对称地安装在定子铁心的槽内， 三相绕组一般为星形连接形式。 3.整流器
.拆下接线柱螺母，拆下防护罩固定螺钉，取下防护罩。
.拆下前后端盖紧固螺检，将前、后端盖分开(在分开之前将前后 端盖及定子铁心作一记号，用于装配时对准原位置)。
.将转子夹在台虎钳上(钳口应垫铅板或木块)，拆下皮带轮紧固螺
上一页 下一页
第一节 硅整流发电机的结构与型号
如桑塔纳、奥迪100轿车用发电机型号为JFZ1913Z。表示该发
电机为整体式交流发电机，标称电压为12V，功率大于1000 W，第
13次设计，调整臂在左侧。
上一页
返 回
第二节 硅整流发电机的原理及特性
一、发电原理
硅整流发电机的三相定子绕组是对称的。即每相绕组的个数及每 个线圈的匝数都相等， 绕组的绕法也相同，且按相同的规律分布在定子铁心的槽中，它们之 间互差120°电角度，绕组的接法见图3-7(a)。发电原理如下: 当励磁绕组有电流通过时，转子的两块爪极被磁化，形成了N, S 极相互交错的三对磁场。发电机工作时，磁场同时旋转。于是，定子 三相绕组与磁场发生相对运动，定子绕组切割磁场磁力线，产生感生 电动势。三相定子绕组所产生的感生电动势是频率相同、最大值相同、 相位相差120。的三相对称正弦交流电动势。
上一页 下一页
第一节 硅整流发电机的结构与型号
有些发电机将同一极性的整流元件直接制作在一块散热板上，制成如
图3-5所示的整体式整流器。这种形式的整流器只要有一只二极管损
坏，整个整流器即报废，但整体式整流器更换维修方便，因而应用也 较广泛。
4.前、后端盖
前、后端盖上均有轴承座孔，用于安装转子轴承以支撑转子。两端 盖分别有挂脚，利用挂脚和调整臂将发电机安装固定在发动机上，改
.当发电机输出电流达到一定值时，再继续减小电阻，输出电流
反而减小。由此也可以看出硅整流发电机自身具有限制最大电 流输出的能力。
上一页
返 回
第三节 硅整流发电机的检修与性能测试
一、硅整流发电机的拆卸、检修与装配
1.硅整流发电机的拆卸 以JF 1522A型发电机为例，拆卸顺序如下: .拆下电刷架紧固螺钉，取出电刷组件。
下一页
第二节 硅整流发电机的原理及特性
三相交流电动势分别用eA、eB、eC表示，其瞬时值方程为:
式中:Em—每相电动势的最大值; E—每相电动势的有效值; w—角频率( , f为交流电的频率，与发电机的转速成正比)。
硅整流发电机每相绕组产生的交流电动势的有效值与发电机的转速 和磁通的乘积成正比，可表示为:
是发电机输出电压的一半。 (2)九管整流器九管整流电路见图3-8，它是在六管整流器的基础
上增加了三只较小功率的正极管，形成了两个三相桥式整流电路，且
独立整流，由三只小功率正极管与三只负极管构成的整流器用来输出 发电机的励磁电流，因此三只小功率正极管被称为励磁二极管。
上一页 下一页
第二节 硅整流发电机的原理及特性
采用九管整流器的目的是用来控制充电指示灯，原理是:
.发电机不发电或其电压低于蓄电池时，发电机励磁电流由蓄电池
通过点火开关SW,充电指示灯L，经电压调节器，到发电机励磁绕组， 充电指示灯被点亮，表明发电机不对蓄电池供电。
.当发电机电压达到或超过蓄电池端电压时，B+与D+电位相同，
发电机开始对蓄电池充电，这时，发电机励磁电路变为:发电机D+→ 电压调节器→发电机励磁绕组→搭铁一发电机负极构成回路。
后，当发电机转速达到5000r/min时，功率可提高10%~15%。 三、硅整流发电机的特性输出特性
1.输出特性
输出特性是指在发电机端电压保持额定值不变的情况下，输出电流 与转速之间的关系。硅整流发电机的输出特性曲线如图3-10(a)所示。 n1是发电机不带负载的情况下，刚刚达到额定电压时的转速，叫空 载转速。 n2是发电机在额定电压下，输出电流也达到额定值时的转速，
上一页 下一页
第二节 硅整流发电机的原理及特性
2.整流器工作过程
