硅整流交流发电机的构造
• 分类
内搭铁式 外装式 有刷式 外搭铁式
内装式
爪极式 单风叶式 感应式 无刷式 带励磁机式 永磁式 双风叶式
发电机总体结构
1.定子
• 定子总成又称电枢，它用来产生三相交流电动势， 由铁心和三相绕组组成。 • 定子是由定子线圈及薄铁片叠成的铁芯组成，两端 为铝制的端盖所支撑，为外壳的部分，其结构如图 所示。 • 铁芯由许多涂有绝缘漆的铁片叠成，内有直槽，以 容放定子线圈，槽数为转子磁极数的3倍。 • 定子线圈由漆包线绕成，共有三组线圈，每组由与 转子磁极数相等数量的线圈串联而成。
相关知识
◣图11 二极管的导通顺序
4.交流发电机的励磁方式
相关知识
汽车上使用的交流发电机都需要励磁,因为它们的磁场都是电磁
场,必须给励磁绕组通电才会有磁场产生而发电,否则发电机将不 能发电。 将电流引入到励磁绕组使之产生磁场称为励磁。交流发电机励磁 方式有自励和他励两种。
(1)他励 在发电机转速较低时(发动机未达到怠速转速),自身不能发电, 需要蓄电池供给发电机励磁绕组电流,使励磁绕组产生磁场来发电。这 种由蓄电池供给磁场电流发电的方式称为他励发电。
相关知识
整流器的功用是将三相绕组产生的交流电转变为直流电。整流器由 正、负整流板组成,每个整流板上安装3~4个硅二 极管。 外壳为正极、中心引线为负极的二极管,叫负极管;外壳为负极、
中心引线为正极的二极管,称为正极管。
安装3只正极管的整流板称为正整流板。 安装3只负极管的整流板称为负整流板。 三相绕组与整流器连接的全波整流电路。
相关知识
◣图10 交流发电机整流原理 a)整流电路图 b)三相绕组电压波形图 c)整流后发电机输出
相关知识
三相桥式整流电路中二极管依次循环导通,当3只正二极管负极端
连接在一起时,正极端电位最高者导通;当3只负二极管正极端连接 在一起时,负极端电位最低者导通。使得负载得到 一个比较平稳的脉动直流电压。
交流发电机的构造
• 一、概述 • 二、交流发电机的结构
• 一、概述
• 汽车上蓄电池储存的电能有限，在它放电后必须及 时进行补充。 • 充电系统就是将发动机一部分机械能转变为电能的 装置。 • 充电系统最重要的器件为产生电能的发电机，其次 为控制发电机最高输出电压的调节器和充电状态指 示装置。
• 1、交流发电机有如下的功能： （1）在车辆行驶时，供应点火系统、空调、音响及 其他电器用电。 （2）补充蓄电池在起动时损耗的电能。 2、调节器的功能： 保持发电机输出电压基本稳定。 3、充电状态指示装置： 指示充电系统的工作情况。
体就会产生感应电动势。
2.发电原理
相关知识
发电机定子的三相绕组按一定规律分布在发电机的定子槽中,内部
有一个转子,转子上安装着爪极和励磁绕组。
相关知识
如图2-28所示,当外电路通过电刷使励磁绕组通电时,便产生磁场, 使爪极被磁化为N极和S极。当转子旋转时,磁通交替地在定子绕
组中变化,根据电磁感应原理可知,定子的三相绕组中便产生三相
定子的构造
2.转子
• 转子用来建立磁场，主要由两块低碳钢爪极、励磁绕 组、轴和滑环等组成。
• 两块爪极各具有数目相等的鸟嘴形磁极，一般为6对， 交叉组合在一起，一边全为N极，另一边全为S极，N、 S极相间排列，一般为8～16极。
•
爪型转子的构造
爪型转子的构造
整流器的构造
– 3.整流器
• 整流器的构造如图所示，一般由六只硅整流二极管 和散热板组成。3个正极整流二极管装在一块金属板 上成为正极整流板，3个负极整流二极管装在另一块 金属板上成为负极整流板。两块整流板装在铝制的 端盖上 • 正管中心引线为正极，外壳为负极，壳底一般标有 红色标记；负管中心引线为负极，外壳为正极，壳 底一般有黑色标记。 • 整流器必须散热良好，因此安装在端壳的通风口上， 利用风扇强制通风冷却。整流二极管温度如超过 150℃即失去整流作用。
充电系统与蓄电池一起构 成汽车的电源系统。
• 二、交流发电机的结构： • 硅整流发电机的全称是硅整流交流发电机，俗称交流发
• • • • • • 电机。 优点： （1）体积小，重量轻。 （2）低速 充电性能好。 （3）故障少，使用寿命长，保修简便。 （4）调节器的结构简单。 （5）对无线电的干扰小。
热能力,有的发电机还装有两个风扇(前、后各一个)。
相关知识
◣图8 电磁感应现象
三、交流发电机的工作原理
1.电磁感应现象
相关知识
电磁感应是指导体在变化的磁场中会产生感应电动势,如图2-27所 示,当蓄电池通过电刷与集电环给转子的线圈通电时,转子线圈就
会产生磁场,只要将转子转动,就会形成旋转的磁场,在磁场内的导
相关知识
◣图1发电机在整车上的位置图
相关知识
◣图2 充电系统的作用
相关知识
二、发电机的结构 汽车用硅整流交流发电机由三相同步发电机和硅二极管整
流器两大部分组成。其工作过程是:交流发电机定子绕组中 感应出交变电动势,再经硅二极管整流器整流,输出直流电。 普通交流发电机一般由转子、定子、整流器、前后端盖、 风扇和带轮等组成,如图2-21所示。
第二章： 硅整流交流发电机及其调节器
• 2.1 硅整流发电机的构造
• 2.2交流发电机的工作原理与特性 • 2.3 交流发电机的使用与维护
• 2.4 硅整流发电机调节器
一、发电机的作用
发电机是汽车的主要电源,在整车上的位置。
相关知识
其功用是在发动机正常运转时,向所有用电设备(起动机除 外)供电,同时给蓄电池充电。
相关知识
◣图2-21 交流发电机解体图
1.转子
相关知识
转子的功用是通电后产生磁场。它主要由爪极、磁场绕组、集电
环(滑环)和转子轴等组成,如图2-22所示。 2.定子 定子的功用是产生三相交流电,其结构如图2-23所示,由定子铁心 和三相定子绕组两部分组成。
相关知识
◣图3 发电机转子的结构
交变的感应电动势,这就是交流发电机的发电原理。
◣图9 交流发电机发电原理示意图
3.整流原理
相关知识
交流发电机定子的三相绕组中,感应产生的是三相交流电,是通过6
只二极管组成的三相桥式整流电路整流为直流电的,整流电路。
当发动机起动后,发电机定子三相绕组产生三相交流电动势(图2-2 9b),输送到整流器的二极管,由于二极管具有单向导通性,当给二极 管加上正向电压时二极管导通,当给二极管加上反向电压时二极 管截止,使发电机整流器的输出端B、E上输出一个脉动直流电压。
整流器的构造
整流器的构造
•
整流二极管的构造
整流二极管的构造
– 4.前后盖板
• 发电机之前、后端盖板，如图2-38与图2-39所示， 使用不导磁的铝合金制成，用以支撑转子与定子， 并有固定架安装于发动机上。上有通风孔，以让冷 却空气通过。 • 后盖板上安装有整流器、电刷架、输出接头及轴承 等。
• 5、电刷架和电刷
相关知识
◣图5 交流发电机整流器总成
4.端盖及电刷组件
相关知识
端盖一般分成两部分,即前端盖和后端盖,起支撑转子、定子、整
流器和电刷组件的作用。端盖一般用铝合金铸造,一是可有效地
防止漏磁,二是铝合金散热性能好。后端盖上装有电刷组件。电 刷组件由电刷、电刷架和电刷弹簧组成。
相关知识
◣图6 六管全波整流电路
相关知识
电刷的作用是将电源通过集电环引入励磁绕组。两个电刷分别装 在电刷架的孔内,借助弹簧压力与集电环保持接触。电刷一般与调 节器装为一体。电刷和集电环的接触应良好,否则会因为磁场电流 过小,导致发电机发电不足。
◣图7 电刷与电压调节器组件
5.带轮与风扇
相关知识
交流发电机的前端装有带轮,内部装有风扇,由发动机的传动带通 过带轮驱动发电机的转子轴和风扇一起旋转。 发电机工作时,定子绕组和励磁绕组中都会有热量产生,若温度过 高会烧坏导线的绝缘部分,导致发电机不能正常工作,为了提高散
相关知识
定子铁心由相互绝缘的内圆带槽的环状硅钢片叠加而成。定子槽
内置有三相对称绕组,三相绕组大多数采用 形(也称为星形)联结,
也有用△形联结的。三相绕组在定子槽内的排列,空间上相隔120 °,且每相绕组的线圈个数、每个线圈的匝数和每个线圈的节距都 完全相等。
◣图4 发电机定子的结构
3.整流器
6.皮带轮及风扇
• 皮带轮装在转子轴的前端，由发动机皮带驱动。
• 风扇装在转子轴的前端或发电机的内部，如图所示， 用以冷却转子线圈及整流管等。
有方向性的抽风式风扇
• 小结： • 1、充电系统的组成及各部分作用； • 2、硅整流发电机的优点； • 3、发电机的构造及各部分作用。
作业：
• 课后习题
硅整流发电机课件
上一页 下一页
第二节 硅整流发电机的原理及特性
.发电机转速不同，端电压也不同，转速越高，端电压也越高。 .当发电机输出电流达到一定值时，再继续减小电阻，输出电流 反而减小。由此也可以看出硅整流发电机自身具有限制最大电 流输出的能力。
硅整流发电机课件
上一页 返 回
第三节 硅整流发电机的检修与性能测试
三相交流电转换为直流电，向负载R供电。输出电压波形如图3-7
(c)所示。
发电机经整流后的直流电压与每相电动势的有效值成正比，可表
示为:
式中:C为电机常数。
有些硅整流发电机把中性点用导线引出，接在中性点接线柱(一般
用“N'’标记)上。这一电压常用来控制充电指示灯或某些继电器。
中性点输出的整流原如下(见图3-7 )。
最大愉出电流)。由此可以看出，硅整流发电机自身具有限制最大电
流愉出的能力。
2.空载特性
硅整流发电机课件
上一页 下一页
第二节 硅整流发电机的原理及特性
空载特性是指发电机空载时，输出电压与转速之间的关系。硅整流
发电机的空载特性曲线如图3-10 (b)所示。
由空载特性曲线可以看出，发电机空载时，随转速增加，端电压
则涂有黑色标记。负极管压装在后端盖上，正极管压装在元件板上。
元件板与后端盖绝缘并通过与后端盖绝缘的螺栓引出，作为发电机的
火线接线柱，标记为“电枢”或“+”。 元件板由铝合金材料制成，以利散热，它固定在后端盖内。
硅整流发电机课件
上一页 下一页
第一节 硅整流发电机的结构与型号
有些发电机将同一极性的整流元件直接制作在一块散热板上，制成如
图3-5所示的整体式整流器。这种形式的整流器只要有一只二极管损
硅整流发电机的工作原理
硅整流发电机的工作原理硅整流发电机是一种常见的发电设备，它利用硅整流器将交流电转化为直流电。
本文将详细介绍硅整流发电机的工作原理，并探讨其在发电领域中的应用。
一、硅整流发电机的基本概念硅整流发电机是一种将交流电转化为直流电的设备。
它通过利用硅整流器，将来自发电机的交流电转换为直流电，从而实现电能的存储和利用。
硅整流发电机适用于各种场景，如家庭用电、工业生产等。
二、硅整流发电机主要由发电机、硅整流器和电池组成。
在正常运行时，发电机产生交流电，通过连接的硅整流器转换为直流电，然后存储到电池中进行储存。
当需要使用电能时，直流电从电池中释放并供应给负载。
硅整流器是实现电能转换的关键组件。
它由多个二极管组成，每个二极管都具有单向导电性，即只能让电流在一个方向上通过。
当交流电输入硅整流器时，只有与电流方向相符的二极管才会导通，将电流引导到电池中进行储存。
硅整流发电机还配备了控制系统，用于监测电池的充放电状态，并自动控制硅整流器的工作。
当电池电量过低时，控制系统将启动发电机，通过硅整流器进行充电。
当电池电量充足时，发电机停止工作，电池直接供电负载。
三、硅整流发电机的应用硅整流发电机具有广泛的应用领域，主要包括以下几个方面：1. 家庭用电：硅整流发电机可以利用太阳能、风能等可再生能源发电，将电能存储到电池中，供给家庭使用。
尤其在偏远地区或没有稳定供电的情况下，硅整流发电机能够为家庭提供持续稳定的电力。
2. 工业生产：许多工业生产过程需要稳定的电力供应，而硅整流发电机能够提供可靠的电力支持。
通过连接多个硅整流发电机，可以满足工业生产对电能的需求，并实现能源的高效利用。
3. 紧急备用电源：在电力系统故障或自然灾害造成停电时，硅整流发电机可作为紧急备用电源。
其快速启动和稳定运行的特性能够在紧急情况下为医院、通信基站等重要设施提供可靠的电力支持。
4. 新能源发电：硅整流发电机能够与太阳能发电系统、风力发电系统等结合使用，将可再生能源转换为可储存的直流电。
硅整流交流发电机
JFWZ240发电机
别克cs130发电机
桑塔纳JFZ1913Y发电机
第三节 发电机工作原理
一、发电原理
由发动机带动发电机转子旋转； 由电刷给转子通电（励磁）产生磁场（有刷交流发
电机，无刷直接通电）； 由定子产生交变感应电动势； 由整流器整流为直流电输出。
硅整流交流发电机及调节器
第一节 概述
一、发电机的功用
发电机是汽车的主要电源，其功用是在发动机正常运转时 （怠速以上），向所有用电设备（起动机除外）供电，同 时向蓄电池充电。
交流发电机必须配装电压调节器才能工作，电压调节器对 发电机的输出电压进行控制，使其保持基本恒定，以满足 汽车用电器的需求。
二、汽车用发电机的分类
目前汽车采用三相交流发电机，内部带有二极管整流 电路，将交流电整流为直流电，所以，汽车交流发电机输 出的是直流电。 1.按总体结构分
◆普通硅整流交流发电机 ◆整体式硅整流交流发电机 ◆带泵硅整流交流发电机 ◆无刷硅整流交流发电机 ◆永磁硅整流交流发电机
2.按硅整流器结构分 ◆六管交流发电机 ◆八管交流发电机 ◆九管交流发电机 ◆十一管交流发电机 3.按磁场绕组的搭铁方式分 ◆内搭铁式 ◆外搭铁式
六、交流发电机的型号
根据中华人民共和国汽车行业标准QC/T73-1993《汽车电 器设备产品型号编制方法》的规定，汽车交流发电机型号由 五部分组成：
1、产品代号
JF——表示普通交流发电机； JFZ——表示整体式（调节器内置）交流发电机； JFB——表示带泵的交流发电机； JFW——表示无刷交流发电机。
eV
Em sin(wt
2)
3
第二章硅整流发电机及调节器.ppt
五、风扇
五、国产硅整流发电机型号：
第三节 硅整流发电机的工作原理
一、发电原理 1.在发电机内部有一个由发动机带动转子（旋转磁
场）
2.磁场外有一个定子绕组, 绕组有3组线圈(3相绕组)， 3相绕组彼此相隔120度。
定子铁心由内圈带槽的硅钢片叠成，定子绕 组的导线就嵌放在铁心的槽中。
定子绕组有三相，三相绕组采用星形接法或 三角形（大功率）接法，都能产生三相交流 电。
三相绕组的必须按一定要求绕制,才能使之获 得频率相同、幅值相等、相位互差120°的三 相电动势。
1． 每个线圈的两个有效边之间的距离应和 一个磁极占据的空间距离相等。
当发电机电压下降至设定的下限值时，调节 器又动作，使励磁电流上升，磁通量加强， 发电机的电压又上升。如此反复，是发电机 的电压在设定的范围内波动，得到一个稳定 的平均电压。
二、调节器的分类： 1、触点式电压调节器
触点式电压调节器应用较早，这种调节 器触点振动频率慢，存在机械惯性和电磁惯 性，电压调节精度低，触点易产生火花，对 无线电干扰大，可靠性差，寿命短，现已被 淘汰。 （1）按触电的对数划分： 单级式： 双级式：
1）整流时二极管导通条件：
①对于三个正极管子（D1、D3、D5正极和定子绕 组始端相联），在某瞬时，电压最高一相的正极管 导通。 ②对于三个负极管子（D2、D4、D6负极和定子绕 组始端相联），在某瞬时，电压最低一相的负极管 导通。但同时导通的管子总是两个，正、负管子各 一个。
2）整流过程
3）发电机输出的直流电压平均值为：
硅整流发电机介绍
正向元件中：那一 端电位最高，对应元件 导通，其余截止。
反向元件中：那一 端电位最低，对应元件 导通，其余截止。
曲线图
ＵＡ
ＵＢ ＵＣ
１ ２ ３ ４ ５ ６７
１.４ １.６ ３.６ ３.２ ５.２ ５.４
ｔ１—ｔ２，Ａ相最高，Ｂ 相最低，Ｄ１Ｄ４通。
所以：磁场线圈被短路，U发下降， 调压线圈电流下降，吸力下降， K2断开， K2 反复开闭，维持U2， n越高，K2闭合时间越长，Ic平 均值下降。U2不变。
5、加速电阻R1的作用 加压调压线圈X
上的电压:
Ux=U发-I0R1
（1）K1闭合时,I0从电源正极 至 K1、磁枢、 R2 、X、R3、 搭铁（电源负极搭铁）
ｔ２—ｔ３，Ａ相最高，Ｃ 相最低，Ｄ１Ｄ６通。
ｔ３—ｔ４，Ｂ相高，Ｃ相 最低，Ｄ３Ｄ６通。
ｔ４—ｔ５，Ｂ相高，Ａ相 最低，Ｄ３Ｄ２通。
ｔ５—ｔ６，Ｃ相高，Ａ相 最低，Ｄ５Ｄ２通。
ｔ６—ｔ７，Ｃ相高，Ｂ相 最低，Ｄ５Ｄ４通。
图1
A B
C 中性点N
1 3 5 RL
A B1
2 46
所以：
（1）每一周期，每个元 件只在两个时间区段 （1/3周期）内导通，每 支管子平均电流是I输的 1/3。
因为：IL通过指示灯
所以：灯亮，（表示不充电）
当发动机起动后，n上 升，V发>V蓄，自激，同时 还向蓄电池充电。
因为：指示灯两端电位相 等
所以：灯不亮（表示充电）
停车时（熄火）， 发电机不工作，充电指 示灯亮，提醒打开K。
当发动机工作时， 充电指示灯亮，表示不 充电。
特性：
1、空载特性：

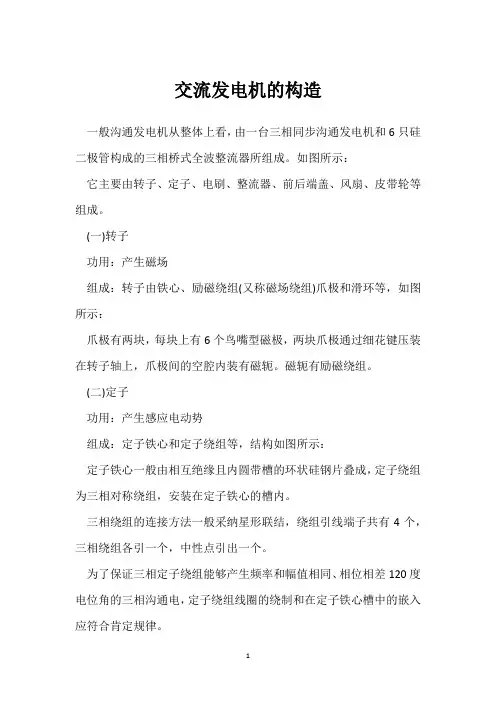

交流发电机的构造
交流发电机的构造一般沟通发电机从整体上看，由一台三相同步沟通发电机和6只硅二极管构成的三相桥式全波整流器所组成。
如图所示：它主要由转子、定子、电刷、整流器、前后端盖、风扇、皮带轮等组成。
(一)转子功用：产生磁场组成：转子由铁心、励磁绕组(又称磁场绕组)爪极和滑环等，如图所示：爪极有两块，每块上有6个鸟嘴型磁极，两块爪极通过细花键压装在转子轴上，爪极间的空腔内装有磁轭。
磁轭有励磁绕组。
(二)定子功用：产生感应电动势组成：定子铁心和定子绕组等，结构如图所示：定子铁心一般由相互绝缘且内圆带槽的环状硅钢片叠成，定子绕组为三相对称绕组，安装在定子铁心的槽内。
三相绕组的连接方法一般采纳星形联结，绕组引线端子共有4个，三相绕组各引一个，中性点引出一个。
为了保证三相定子绕组能够产生频率和幅值相同、相位相差120度电位角的三相沟通电，定子绕组线圈的绕制和在定子铁心槽中的嵌入应符合肯定规律。
(三)整流器作用：将发电机定子绕组产生的三相沟通电变换为直流电。
一般由6只硅整流二极管散热板所组成。
整流二极管的工作电流大、反向耐压值高。
沟通发电机整流二极管有正极管和负极管之分，引出线为正极的二极管称为正极管，引出线为负极的二极管称为负极管。
如图所示。
三个正极管的外壳压装在散热板的三个孔中，这三只正极管的壳体和散热板一起成为发电机的正极，由固定散热板的螺栓(此螺栓与后端盖绝缘)通至外壳外，作为发电机的火线接线柱“B”(“S”、“十”、“A”或“电枢’’)，如图2—5所示。
三个负极管的外壳压装在后端盖的三个孔中，有些发电机装在另外一块散热板上，它们的外壳与发电机外壳一起成为发电机的负极。
硅二极管的安装示意图，如图2—6所示。
(四)端盖和电刷总成沟通发电机的前后端盖均由铝合金压铸或用砂模铸造而成，这是由于铝合金为非导磁性材料，可削减漏磁并具有轻巧、散热性能良好的优点。
为提高轴承孔的机械强度，增加其耐磨性，在发电机端盖的轴承孔内镶有钢套。
_硅整流发电机原理及维修
_硅整流发电机原理及维修一、硅整流发电机原理：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。
晶体是由正价离子和价电子组成的。
在晶体中，正价离子和离子化的杂质离子的排列形成了正五边形结构，形成五向性晶体。
当电流通过晶体时，由于离子的不对称分布，离子中产生了一个电场，电场会使杂质离子发生运动，并由于离子和电子的撞击形成一个电子云，形成了电子分区。
硅整流发电机可以分为三个部分，包括灵敏元件、碳化硅晶体和恢复元件。
1.灵敏元件：灵敏元件是控制电流的元件，它可以根据电流的变化来决定整流方向。
一般来说，硅整流发电机采用的是二极管灵敏元件。
2.碳化硅晶体：硅整流发电机中的碳化硅晶体是实现整流的关键元件。
它具有挑战认可电流的能力，可以实现无压降、无浪涌、饱和与失压时的整流。
3.恢复元件：恢复元件是恢复漏电功率的元件，它可以对电流进行恢复和放大。
通常情况下，硅整流发电机采用的是晶体管恢复管。
二、硅整流发电机的维修：硅整流发电机的维修主要包括以下几个方面：1.检查电路：首先要检查发电机的整流电路是否正常工作，包括灵敏元件、碳化硅晶体和恢复元件，是否存在烧毁或者损坏。
2.更换灵敏元件：如果发现灵敏元件无法正常工作，需要及时更换。
在更换之前，需要先断开电源，并确保电容器中没有电荷残留，否则可能导致触电。
3.更换碳化硅晶体：如果发现碳化硅晶体存在问题，比如腐蚀、断裂等，需要及时更换。
更换碳化硅晶体时，应先将电流关闭，并使用专业的工具进行更换，避免碳化硅晶体损坏。
4.更换恢复元件：如果发现恢复元件无法正常工作，需要及时更换。
在更换之前，要确保电源已经关闭，并遵循相关操作规程，以免发生意外。
5.清洁及保养：在日常使用中，应定期对硅整流发电机进行清洁和保养工作，包括清除灰尘和杂物，确保发电机的运行环境干净整洁；同时，要定期检查发电机的各个部件是否有损坏或者松动，及时修复或者更换。
总结：硅整流发电机是一种利用碳化硅杂质在晶体中出现的特殊电流传导特点来实现电能转换的发电机。
交流发电机的整流器及整流原理
交流发电机的整流器及整流原理
1 发电机整流器的作用：
交流发电机三相绕组输出的是三相交流电，整流器的作用是将定子绕组的三相交流电变为直流电输出，为蓄电池充电，同时为用电设备供电。
2 发电机整流器的结构：
采用6只硅整流二极管组成三相全波桥式整流电路，6只整流管分别压装（或焊装）在两块整流板上。
如图所示：
二极管焊装入整流板原理图二极管压装入整流板
1－正整流板2－负整流板B－正极输出柱E－搭钱
有两个整流板：称为正整流板负整流板。
二极管压装或焊装在整流板上，二极管只有一个引脚，另一个引脚与整流板直接连接。
若二极管的引线是二极管的阳极（正极），此整流板为正整流板；而负整流板上二极管的引脚为二极管的阴极（负极）。
在正整流板上有一个输出接线柱B（发电机的输出端）。
负整流板上直接搭铁。
负整流板上一定和壳体相联接。
整流板的形状各异，有马蹄形、长方形、半圆形
三个定子线圈与整流板的连接原理如下图所示：
定子线圈与整流板的连接原理
3 发电机整流原理：
二极管具有单项导电性,当给二极管加上正向电压时,二极管导通, 当给二极管加上反向电压时,二极管截止,二极管的导通原则如下:
正二极管负二极管
当三只二极管负极端相连时，正极端电位最高者导通；
当三只二极管正极端相连时，负极端电位最高者导通。
杨遇草。
汽车硅整流发电机构造
硅整流发电机的结构硅整流发电机的优点：（幻灯片演示，让学生总结，老师补充）1、体积小，质量轻。
2、结构简单，维修方便，使用寿命长。
3、低速充电性能好。
4、调节器的结构简单。
5、对无线电的干扰少。
一、普通硅整流发电机的构造一般都是由三相同步交流发电机和硅二极管整流器两大部分组成。
三相同步交流发电机主要由转子总成、定子总成、前后端盖、电刷和电刷架，以及皮带轮、风扇、整流器等部件组成。
1、转子总成1.集电环（滑环）2.轴3.爪极4.铁芯5.励磁绕组作用：产生磁场组成：滑环、轴、两块爪极、励磁绕组和铁芯。
两块爪极一般为6对，交错压装在轴上，中间的空腔内装有导磁的铁芯，其上绕有励磁绕组，励磁绕组的两端分别焊接在彼此绝缘的铜质滑环上，滑环与装在后端盖上的两个电刷相接处。
当电刷与直流电源接通时，便有电流流过励磁绕组，产生磁场，使一块爪极磁化为N极，另一块为S极，从而形成6对相互交错的N、S极。
2、定子总成作用：产生三相交流电动势。
组成：定子绕组、定子铁芯。
定子固定在两端盖之间。
定子铁心由内圈带槽的硅钢片叠成，定子绕组的导线就嵌放在铁心的槽中。
定子绕组有三相，三相绕组采用星形接法或三角形（大功率）接法，都能产生三相交流电。
三相绕组的连接方法有星形接法（又称Y形接法）和三角形接法（又称△形接法）两种。
Y形接法是将三相绕组的三个末端X、Y、Z接在一起，将三相绕组的首端A、B、C作为交流发电机的交流输出端；三角形接法是将每相绕组的首端和另一相绕组的末端依次相连接，因而有三个接点，这三个接点即为交流发电机的交流输出端。
3、整流器作用：将交流转换为直流。
组成：硅整流二极管、散热板。
4、端盖交流发电机的前后端盖由铝合金铸成，铝合金为非导磁材料，可减少漏磁，并具有重量轻、散热性好的优点。
作用：固定定子、转子和附件位置，固定整机位置，可以张紧。
5、电刷作用：把电流提供给旋转部件。
将电源通过集电环引入励磁绕组。
组成：电刷、电刷架和电刷弹簧。
交流发电机的结构特点及其工作原理
交流发电机的结构特点及其工作原理1、发电机的结构特点P11C型发动机所配的发电机，是国内外汽车广泛使用的三相硅整流交流发电机。
通过8个二极管组成三级桥式全波整流电路(整流器)，将三相绕组中产生的交流电转变为直流电。
其结构如图所示。
把三相发电机各线圈的末端接在一起成为公共端点，又称为三相电源的中性点。
从中性点引出的线称为中线，从三个线圈始端引出的线称为相线。
这种连接方式称为星形接法。
2、整流原理交流发电机发出三相交流电，但汽车上的用电设备和蓄电池都是直流电。
整流器的功能是将交流电转变为直流电。
汽车交流发电机利用硅二极管的单向导电性能，用6只硅二极管组成三相桥式全波整流电路，把交流电转变为直流电。
8管极交流发电机在中性点增加了两个二极管，也称为中性点二极管，这样使发电机的三次谐波在中性点叠加，可将发电机的输出功率提高。
9管极的交流发电机增加了功率较小的激磁管，这样可以用简单的充电指示灯来表示发电机的工作情况，省去了结构相对复杂的继电器。
3、调节器作用发电机的发电量是随着发动机的转速变化而变化的。
当发电机的电压超过恒定值(如28V)时，就需要加以限制。
IC调节器，是将所有元件集成在一个半导体基片(集成电路)上，利用三级管开关电路的作用控制发电机的磁场，在发电机转速变化时保持其输出电压不变。
电压调节器是一负反馈控制，其在某一规定的高压下起作用，若电机电压高于规定值，则减少激磁电流以降低电机输出电压，限制发电机的输出电压不超出某一规定范围。
如：28V的发电机，控制在28±0.30V范围内。
低于上述控制值，调节器不起调节作用，只是磁场线圈通电线路中的一个导体。
集成电路调节器具有体积小、工作可靠、无须维护等特点，故被广泛使用。
4、汽车交流发电机的特性汽车交流发电机的工作特性是以转速为基准，表示发电机输出电流、电压经整流后与转速的关系。
以输出特性曲线来表示发电机的特性。
输出特性是指发电机输出电压保持衡定时（24V发电机规定为28V），发电机转速与输出电流的关系，通过它可以知道发电机在不同转速下输出功率的大小。
