Shell煤气化技术吴迎(中国五环化学工程公司，武汉 430079) 2006-08-041 概述谢尔粉煤加压气化工艺(简称Shell煤气化工艺)，是荷兰壳牌公司开发的一种先进的煤气化技术，与先进的德士古(Texaco)水煤浆加压气化技术相比，Shell煤气化具有对煤质要求低，合成气中有效组分 (CO+H2>90％)含量高，原煤和氧气消耗低，环境污染小和运行费用低等特点，已成为近年来国内外设计单位和生产厂家首选的气化工艺。
我国正在设计和建设中的洞庭氮肥厂、柳州化学工业公司等厂家，已将该技术应用于合成氨生产。
湖北化肥厂和安庆化肥厂也准备将该技术用于本厂的“油改煤”制氨流程。
湖北双环科技股份有限公司引进Shell公司基础设计，由我院做工程设计，正在建设规模为800t／d(相当于20万t／a)的工业示范装置，即将投运。
Shell煤气化技术是我国建设大型煤化工项目或中氮肥改造的主要方向。
Shell工艺虽属先进，但投资偏高，一般企业不易接受，建议尽快实现关键技术和设备的国产化。
2 Shell煤气化工艺原理、技术特点及主要设备2.1 Shell煤气化工艺原理Shell煤气化过程是在高温高压下进行的，Shell煤气化属气流床气化。
粉煤、氧气及水蒸汽在加压条件下并流进入气化炉，在极为短暂的时间(3～10s)内，完成升温、挥发分脱除、裂解、燃烧及转化等一系列物理和化学过程，其工艺流程如图1所示，气化工艺指标如表1所示。
2.2 技术特点a.煤种适应性广。
从无烟煤、烟煤、褐煤到石油焦化均可气化，对煤的灰熔融性适应范围宽，即使高灰分、高水分、高含硫量的煤种也同样适应。
b.气化温度约1 600℃，碳转化率高达99％以上，产品气体洁净，不含重烃，甲烷含量低，煤气中有效气体(CO+H2)高达90％以上。
c.氧耗低，单炉生产能力大。
氧气消耗低，比水煤浆气化工艺低15％～25％，因而配套的空分装置投资相对降低；目前已投入运转的单炉气化压力3.0MPa，日处理煤量已达2000t，因此，单炉生产能力大，目前更大规模的装置正在工业化。
壳牌煤气化工艺
3 气化压力，Mpa
2.0～4.0
4.0～6.5
4 气化温度，℃
1400～1600 1300～1400
5 气化剂
纯氧
纯氧
6 进料方式
干煤粉
60%水煤浆
7 单炉最大投煤量，t/d 2000~4000* 900~2000*
2020/7/27
中国五环化学工程公司
18
1.3 壳牌气化与德士古气化的比较
序号
• 派克 勘提
烟煤 美国（中阿帕拉齐亚）
• 多提基
烟煤 美国（意利诺斯）
2020/7/27
中国五环化学工程公司
8
➢适合几乎所有的煤种
✓ 壳牌煤气化SCGP-1用煤一览表
名 称 种类 产 地
• 抒复科
烟煤 美国（犹地）
• 扭兰赤
烟煤 澳洲
• 埃•色拉洋 烟煤 哥伦比亚
• 阿尔沟瓦
褐煤 美国（微尔可斯特任德）
TEXACO 30.0 39.7 10.8 0.1 1.0 0.7 0.9 16.5
2020/7/27
中国五环化学工程公司
17
1.3 壳牌气化与德士古气化的比较
序号
项目
Shell工艺 Texaco工艺
1 气化工艺 2 适用煤种
气流床
气流床
液态排渣
液态排渣
褐煤、烟煤、无 烟煤、石油 烟煤、石油焦 焦、无烟煤*
壳牌煤气化工艺介绍
中国五环化学工程公司 二OO一年八月
2020/7/27
中国五环化学工程公司
1
壳牌煤气化工艺
1 壳牌煤气化技术
1.1 壳牌煤气化技术的发展过程
1.2 壳牌煤气化技术简介
1.3 壳牌气化与德士古气化的比较
壳牌煤气化气化原理技术说明(翻译版)

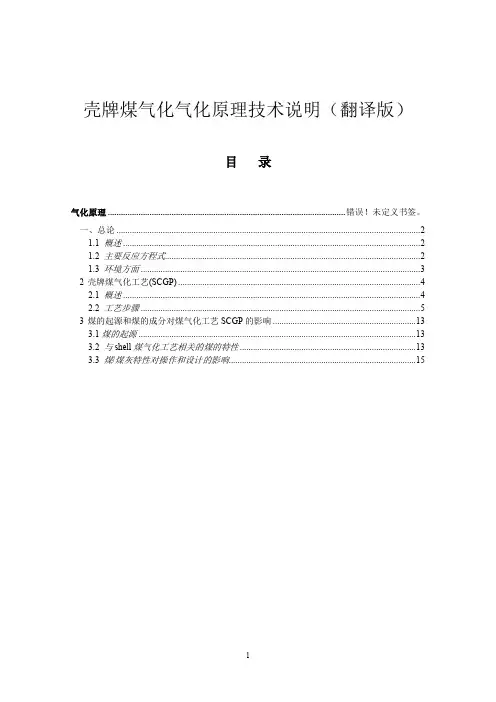

壳牌煤气化气化原理技术说明（翻译版）目录气化原理 ............................................................................................................ 错误！未定义书签。
一、总论 (2)1.1 概述 (2)1.2 主要反应方程式 (2)1.3 环境方面 (3)2壳牌煤气化工艺(SCGP) (4)2.1 概述 (4)2.2 工艺步骤 (5)3煤的起源和煤的成分对煤气化工艺SCGP的影响 (13)3.1煤的起源 (13)3.2 与shell煤气化工艺相关的煤的特性 (13)3.3 煤/煤灰特性对操作和设计的影响 (15)一、总论1.1 概述气化是一种将碳氢原料转变为CO和H2为主要气体成分的工艺。
其它气体成分如CH4、CO2、H2S、苯酚、烟和微量的氨、HCl、HCN以及在特殊工艺下基于原料和工况产生的甲酸盐。
气化产出的气体既可作为发电用的燃料，又可作为化工原料。
对气化工艺的选择，以及气化介质(O2或空气)，取决于气化进料的类型和产品的要求。
壳牌专利/操作两大气化技术1. 壳牌气化工艺(SGP)壳牌气化工艺(SGP)原料范围从天然气到重油。
此工艺合成出来的气体广泛用于H2、Cl2、甲醇的制造，或作为发电用的燃料。
自1956年来，壳牌气化工艺(SGP)技术被广泛应用，现已经有150套气化炉。
壳牌气化工艺(SGP)采用有耐火衬里的单个烧咀和一个特别设计的气管式废热锅炉（合成气冷却器SGC）。
2. 壳牌煤气化工艺(SCGP)壳牌煤气化工艺(SCGP)原料范围从焦油和无烟煤到褐煤。
间接煤液化（气化伴随着合成气接触反应的变换）是发展此工艺的最初原因。
现在，此工艺主要应用于发电和化工原料生产。
1972年，开始壳牌煤气化工艺(SCGP)的开发。
1976年阿姆斯特丹壳牌实验室委托一个工厂——GASCO化工厂烧煤6t/d；1978~1983年在德国汉堡壳牌总厂，一个烧煤150t/d的工厂投产；1986~1991年在美国壳牌Deer Park总厂，一个烧煤250-400st/d的示范厂投产。
壳牌煤气化技术
激冷气压缩机 火炬 蒸汽喷射器 热风炉 补充水 J1601
洗涤塔
合成气出界区
1700单元
P-1601A/B 水
1700单元 初步水处理系统工艺流程简图
1600/1700 3000/3100 3100
V-1702
8
N2 1600
酸
V-1704
煤粉
煤粉储仓 V1201A/B
煤粉仓装 料袋滤器
S1201A/B
煤粉锁斗 V1204A/B
煤粉给料仓 V1205A/B
气化炉煤烧嘴
1300单元 气化、急冷及冷却系统流程简图
汽包V-1304 锅炉给水
激
合 中压过热蒸汽
冷成
中压
强制
循环
水泵
蒸汽
P-1301A/B/C 氧气
煤粉
管气
激冷
气 冷却 化 气器
激冷气
水
灰 酸 U1700
滤饼
1100单元 磨煤及干燥系统流程简图
碎煤仓 V1101A/B
煤粉袋式过滤器 S1103A/B
石灰石仓 V1103
称重给煤机 X1101A/B
磨煤机 A1101A/B
粉煤到 V1201A/B
循环风机 K1102A/B
放空
热风炉 F1101A/B
1200单元 煤粉加压及输送系统流程简图
SHELL煤气化技术在国内应用情况简介
2001年湖北双环科技股份有限公司为国内第 一家与壳牌签订SCGP技术许可合同，至今已签订 19个合同、23套SCGP气化工艺。主要用于大型化 肥企业进行氮肥原料及动力结构调整改造，即采 用大型气流床粉煤气化工艺，替代油气化和小型 固定床无烟块煤气化工艺，生产合成氨和甲醇， 并用于国内首套煤制油项目的制氢装置。气化炉 生产合成氨和甲醇都是在中国第一家实现，即， 中国是全世界首家把壳牌炉用于氮肥生产的国家。
环境友好的煤气化技术——壳牌煤气化

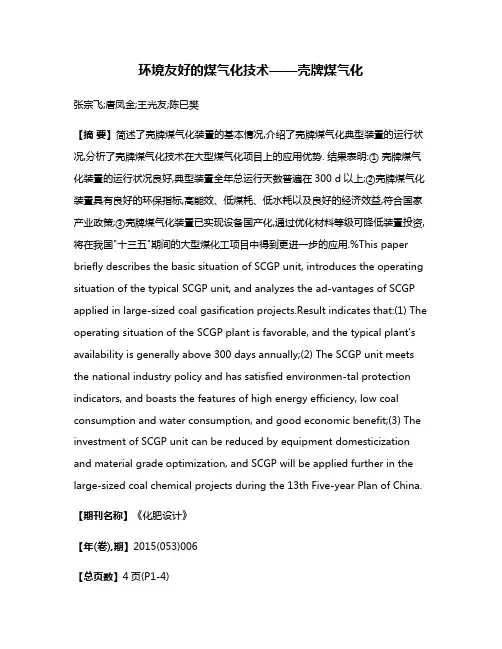

环境友好的煤气化技术——壳牌煤气化张宗飞;唐凤金;王光友;陈巳樊【摘要】简述了壳牌煤气化装置的基本情况,介绍了壳牌煤气化典型装置的运行状况,分析了壳牌煤气化技术在大型煤气化项目上的应用优势. 结果表明:① 壳牌煤气化装置的运行状况良好,典型装置全年总运行天数普遍在300 d以上;②壳牌煤气化装置具有良好的环保指标,高能效、低煤耗、低水耗以及良好的经济效益,符合国家产业政策;③壳牌煤气化装置已实现设备国产化,通过优化材料等级可降低装置投资,将在我国"十三五"期间的大型煤化工项目中得到更进一步的应用.%This paper briefly describes the basic situation of SCGP unit, introduces the operating situation of the typical SCGP unit, and analyzes the ad-vantages of SCGP applied in large-sized coal gasification projects.Result indicates that:(1) The operating situation of the SCGP plant is favorable, and the typical plant's availability is generally above 300 days annually;(2) The SCGP unit meets the national industry policy and has satisfied environmen-tal protection indicators, and boasts the features of high energy efficiency, low coal consumption and water consumption, and good economic benefit;(3) The investment of SCGP unit can be reduced by equipment domesticization and material grade optimization, and SCGP will be applied further in the large-sized coal chemical projects during the 13th Five-year Plan of China.【期刊名称】《化肥设计》【年(卷),期】2015(053)006【总页数】4页(P1-4)【关键词】壳牌煤气化装置;环保;设备国产化;能效;应用前景【作者】张宗飞;唐凤金;王光友;陈巳樊【作者单位】中国五环工程有限公司,湖北武汉 430223;中国五环工程有限公司,湖北武汉 430223;中国五环工程有限公司,湖北武汉 430223;中国五环工程有限公司,湖北武汉 430223【正文语种】中文【中图分类】TQ546我国能源为“富煤、缺油、少气”的结构，在前些年原油价格持续高位运行和“4万亿”政策的推动下，以替代经济能源和石油化工产品为主的煤化工行业有了突飞猛进的发展。
