主板芯片组

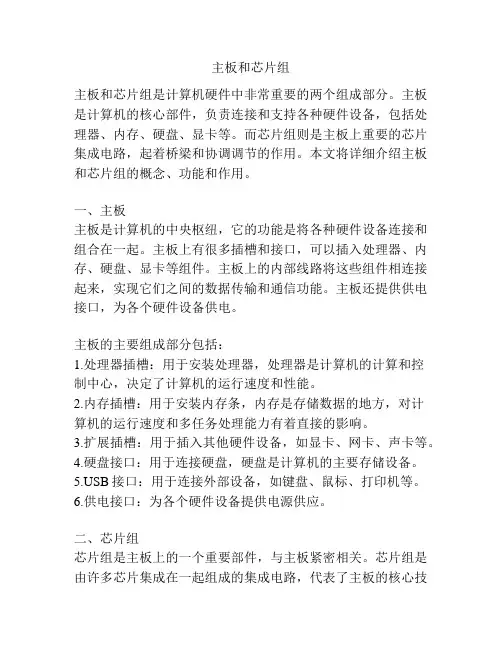

主板和芯片组
主板和芯片组主板和芯片组是计算机硬件中非常重要的两个组成部分。
主板是计算机的核心部件，负责连接和支持各种硬件设备，包括处理器、内存、硬盘、显卡等。
而芯片组则是主板上重要的芯片集成电路，起着桥梁和协调调节的作用。
本文将详细介绍主板和芯片组的概念、功能和作用。
一、主板主板是计算机的中央枢纽，它的功能是将各种硬件设备连接和组合在一起。
主板上有很多插槽和接口，可以插入处理器、内存、硬盘、显卡等组件。
主板上的内部线路将这些组件相连接起来，实现它们之间的数据传输和通信功能。
主板还提供供电接口，为各个硬件设备供电。
主板的主要组成部分包括：1.处理器插槽：用于安装处理器，处理器是计算机的计算和控制中心，决定了计算机的运行速度和性能。
2.内存插槽：用于安装内存条，内存是存储数据的地方，对计算机的运行速度和多任务处理能力有着直接的影响。
3.扩展插槽：用于插入其他硬件设备，如显卡、网卡、声卡等。
4.硬盘接口：用于连接硬盘，硬盘是计算机的主要存储设备。
B接口：用于连接外部设备，如键盘、鼠标、打印机等。
6.供电接口：为各个硬件设备提供电源供应。
二、芯片组芯片组是主板上的一个重要部件，与主板紧密相关。
芯片组是由许多芯片集成在一起组成的集成电路，代表了主板的核心技术水平和硬件支持能力。
芯片组可以看作是主板的大脑，它负责协调和调度各个硬件设备之间的通信和数据传输。
芯片组的主要功能：1.桥接功能：芯片组可以将主板上的各个硬件设备进行桥接，使它们可以相互通信和传输数据。
例如，芯片组可以将处理器与内存、硬盘、显卡等设备连接在一起，实现数据的读写和存储。
2.控制功能：芯片组可以对各个硬件设备进行控制和管理，例如控制处理器的运行速度和功耗，控制内存的读写速度和容量扩展，控制硬盘的数据传输速度等。
3.扩展功能：芯片组可以提供扩展插槽接口，支持插入其他硬件设备和功能模块，例如支持高速USB接口、SATA接口。
4.音频和视频处理功能：芯片组还包含音频和视频编解码器，负责音频和视频信号的输入和输出处理。
了解电脑主板芯片组的不同
了解电脑主板芯片组的不同电脑主板芯片组是电脑系统的核心组成部分，它对电脑的性能和功能起着至关重要的作用。
不同的芯片组具有不同的特点和功能，了解这些差异对于我们选择和优化电脑配置具有重要意义。
本文将介绍电脑主板芯片组的不同，并分析它们的特点和适用场景。
一、芯片组的概念与作用电脑主板芯片组是电脑主板上一组集成的芯片，它们起到连接和控制各种硬件设备的桥梁作用。
主板芯片组通常包括北桥和南桥两部分，北桥负责处理与处理器、内存、显卡等高速设备的通信，而南桥则负责处理与硬盘、USB、网卡等低速设备的通信。
二、Intel芯片组系列1. H系列芯片组H系列芯片组是面向消费者市场的主流芯片组，适用于一般家用和办公电脑。
其特点是性能稳定可靠，提供了基本的功能和接口，支持一般的多媒体和办公需求。
2. B系列芯片组B系列芯片组是面向中端市场的产品，适用于一些对性能要求较高的用户。
相比于H系列，B系列芯片组具有更多的扩展接口和更高的稳定性，支持更高频率的内存和更多的存储设备。
3. Z系列芯片组Z系列芯片组是面向高端市场的产品，适用于游戏玩家和对性能要求极高的专业用户。
Z系列芯片组具有超频功能，可以充分发挥处理器和显卡的性能潜力，同时提供更多的扩展接口和高速性能。
4. X系列芯片组X系列芯片组是面向极高端市场的旗舰产品，适用于工作站和科学计算等领域。
X系列芯片组拥有更多的PCI-E槽位、更高的内存扩展能力和更高的性能配备，能满足专业用户对于性能和扩展性的精细需求。
三、AMD芯片组系列1. A系列芯片组A系列芯片组是AMD平台的主流产品，适用于家用和办公电脑。
它提供了基本的功能和接口，能满足一般的多媒体和办公需求，并支持AMD独有的技术。
2. X系列芯片组X系列芯片组是AMD平台的高性能产品，适用于对性能要求较高的用户。
它提供了更多的扩展接口和更高的性能配备，能充分发挥AMD处理器和显卡的性能潜力。
3. B/G系列芯片组B/G系列芯片组是AMD平台的低功耗和集成图形产品，适用于轻薄笔记本和一体机等场景。
解密电脑主板芯片组了解其功能与区别
解密电脑主板芯片组了解其功能与区别在计算机硬件中，主板芯片组被认为是整个计算机系统的核心。
它起到了连接和控制各个硬件组件的关键作用。
然而，对于非专业人士来说，主板芯片组的功能和区别可能并不清晰。
本文将帮助读者解密电脑主板芯片组，并了解其功能与区别。
一、主板芯片组的基本概念主板芯片组是指位于主板上的一组芯片，它们协同工作以实现计算机的各项功能。
主板芯片组通常由北桥芯片和南桥芯片两部分组成。
北桥芯片负责处理与处理器和高速设备（如显卡、内存等）之间的数据传输。
它使用高速总线连接处理器和主内存，并提供其他重要功能。
南桥芯片负责处理与低速设备（如硬盘、USB接口等）之间的数据传输。
它还提供了各种输入输出接口和其他辅助功能。
主板芯片组的主要任务是确保各个硬件组件之间的协调工作，以提供稳定和高效的计算机性能。
二、不同主板芯片组的功能与区别1. Intel芯片组Intel芯片组是目前市场上最常见的主板芯片组之一。
它被广泛应用于各种品牌的计算机中。
Intel芯片组具有高性能、稳定性和兼容性的特点。
Intel芯片组的北桥芯片支持Intel的处理器，并提供了PCI Express总线和高速内存访问功能。
南桥芯片则提供了各种输入输出接口，如SATA接口、USB接口等。
2. AMD芯片组与Intel芯片组类似，AMD芯片组也是主流市场上常见的主板芯片组之一。
它主要用于搭配AMD处理器的计算机。
AMD芯片组的北桥芯片支持AMD处理器，并提供了HyperTransport总线和高速内存访问功能。
南桥芯片则提供了各种输入输出接口，如SATA接口、USB接口等。
AMD芯片组通常具有较低的价格和良好的性能。
3. NVIDIA芯片组NVIDIA芯片组主要用于高性能计算机和游戏主机。
它的北桥芯片可以支持多个PCI Express显卡，并提供高速图形处理和游戏性能。
南桥芯片则提供了各种输入输出接口和辅助功能。
NVIDIA芯片组通常拥有强大的图形性能和高度可定制化的特点。
理解主板芯片组常见芯片组类型和功能解析
理解主板芯片组常见芯片组类型和功能解析主板芯片组是连接CPU（中央处理器）和其他主要硬件组件的重要元件，它们扮演着决定计算机性能和功能的关键角色。
本文将介绍主板芯片组的常见类型和功能。
一、北桥芯片组北桥芯片组位于主板上离CPU较近的位置，负责管理CPU与其他高速硬件设备的通信。
常见的北桥芯片组包括：1. 内存控制器：北桥芯片组中的内存控制器负责管理计算机系统的内存，支持内存频率和容量的调节，确保内存与CPU之间的高速数据传输。
2. 图形接口：北桥芯片组通常还包含集成显卡的接口，通过与独立显卡或集成显卡的协作，实现图形和视频的处理、输出。
3. PCI总线控制器：北桥芯片组还负责管理主板上的PCI总线，用于各种扩展设备（如网卡、声卡等）的连接和数据传输。
二、南桥芯片组南桥芯片组位于主板上靠近I/O接口的位置，负责管理I/O设备的通信和数据传输。
常见的南桥芯片组功能包括：1. 硬盘控制器：南桥芯片组中的硬盘控制器管理硬盘的读写和数据传输，支持不同类型和接口的硬盘（如SATA、IDE等）。
2. USB控制器：南桥芯片组通常集成USB控制器，管理主板上的USB接口，支持USB设备的连接和数据传输。
3. 网络控制器：一些南桥芯片组还具备集成网络控制器的功能，实现网卡的连接和网络数据的传输。
4. 音频控制器：南桥芯片组中的音频控制器负责管理音频设备的连接和音频信号的处理，支持多声道输出和音频效果调节。
5. SATA/RAID控制器：有些南桥芯片组集成了SATA控制器和RAID功能，为主板提供更高的硬盘传输速率和数据冗余能力。
三、其他功能除了北桥和南桥芯片组，一些主板还配备了其他功能性芯片组，包括：1. 数字电源管理芯片（PWM芯片）：负责管理主板的电源供应和功耗控制，确保计算机的高效运行，节能环保。
2. BIOS芯片：BIOS（基本输入输出系统）芯片存储着主板的固件程序，启动计算机时负责初始化相关硬件，使计算机进入工作状态。
电脑主板芯片组的作用与选择
电脑主板芯片组的作用与选择随着科技的不断进步，电脑已经成为我们日常工作和生活不可或缺的工具。
而电脑主板芯片组作为电脑的核心组成部分之一，对电脑的性能和功能起着至关重要的作用。
本文将详细介绍电脑主板芯片组的作用，以及如何选择合适的芯片组来满足我们的需求。
一、电脑主板芯片组的作用电脑主板芯片组是连接各个硬件组件的纽带，它负责管理和协调各个硬件的工作。
具体而言，电脑主板芯片组的作用包括以下几个方面：1. 控制总线电脑主板芯片组通过内部总线连接CPU、内存、显卡、硬盘等各个硬件设备，起到数据传输和交换的作用。
它能够将来自各个硬件设备的信号进行整合并传输给相应的硬件设备，保证各个硬件之间的协调工作。
2. 提供输入输出接口电脑主板芯片组负责为电脑提供各种输入输出接口，如USB接口、音频接口、网卡接口等。
这些接口能够连接外部设备，如键盘、鼠标、打印机等，实现与外部设备的数据交换和通信。
3. 管理电源和温度电脑主板芯片组还负责管理电源和温度。
它能够监测电源供应情况，确保各个硬件设备正常运作。
同时，它还能够监测电脑的温度，并根据需要进行风扇调速，确保电脑的稳定性和安全性。
4. 提供扩展槽和插槽电脑主板芯片组提供了各种扩展槽和插槽，用于连接额外的硬件设备。
通过这些槽口，我们可以添加显卡、声卡、网卡等硬件设备，以满足个人的需求。
主板芯片组能够识别这些硬件设备，并分配相应的资源，使其正常运行。
二、选择合适的电脑主板芯片组电脑主板芯片组的选择需要考虑以下几个方面：1. 兼容性首先要确保选择的芯片组与其他硬件设备兼容。
主板芯片组和CPU之间的兼容性尤为重要，因为芯片组根据不同的CPU架构来设计。
同时，也要考虑其他硬件设备的兼容性，如显卡、内存等。
2. 功能需求根据个人或工作需求，选择具备所需功能的主板芯片组。
例如，如果需要进行高性能游戏或者图形处理工作，可以选择支持多显卡交火或SLI技术的芯片组。
如果需要进行多媒体内容创作，可以选择集成了音频和视频接口的芯片组。
什么是主板芯片组的南桥和北桥
什么是主板芯片组的南桥
和北桥
主板的核心是主板芯片组，它决定了主板的规格、性能和大致功能。
我们平日说“865PE主板”，865PE指的就是主板芯片组。
主板芯片组通常包含南桥芯片和北桥芯片，但有的主板芯片也包含一块或三块芯片。
北桥芯片主要决定主板的规格、对硬件的支持、以及系统的性能，它连接着CPU、内存、AGP总线。
主板支持什么CPU，支持AGP多少
速的显卡，支持何种频率的内存，都是北桥芯片决定的。
北桥芯片往往有较高的工作频率，所以发热量颇高，我们在主板上，可以在CPU 插槽附近找到一个散热器，下面的就是北桥芯片。
同北桥芯片的主板，性能差别微乎其微。
南桥芯片主要决定主板的功能，主板上的各种接口（如串口、USB）、PCI总线（接驳电视卡、内猫、声卡等）、IDE（接硬盘、光驱）、以
及主板上的其他芯片（如集成声卡、集成RAID卡、集成网卡等），都归南桥芯片控制。
南桥芯片通常裸露在PCI插槽旁边，块头比较大。
南北桥间随时进行数据传递，需要一条通道，这条通道就是南北桥总线。
南北桥总线越宽，数据传输越便捷。
各厂商的主板芯片组中，南北桥总线都被各自起了名字。
，比方说Intel的Hublink,VIA的
V-Link,Sis的MuTIOL等。
主板芯片组
主板芯片组主板芯片组(Chipset)是指主板上用于支持和控制其它硬件设备的芯片集合，它是连接CPU、内存、显卡、硬盘等各个硬件设备的桥梁。
主板芯片组的选择对于整个电脑的性能和功能起到关键性的作用。
主板芯片组通常包括北桥和南桥两部分。
北桥主要负责连接CPU和内存，以及显卡和其他PCIe设备的控制和数据传输。
南桥主要负责连接SATA、USB、以太网和音频等外设接口，同时还负责管理主板上的一些低速设备。
在选择主板芯片组时，我们需要考虑以下几个因素：1.性能和功能：不同的芯片组在性能和功能方面有所差异。
一般来说，高性能的芯片组会支持更多的扩展槽和接口，以及更高的带宽和传输速度。
这对于需要高性能计算和大数据传输的用户来说是非常重要的。
2.兼容性和稳定性：主板芯片组需要与CPU和其他硬件设备紧密配合，才能发挥最佳性能。
因此，我们需要选择与我们所用硬件设备兼容性较好的芯片组。
此外，选择稳定性较好的芯片组也能够保证整个系统的运行稳定性。
3.扩展性和升级性：有些芯片组允许用户对主板进行扩展和升级，例如添加额外的内存插槽、扩展PCIe槽或者支持更高的内存频率。
这可以使我们在未来的升级和扩展过程中更加方便。
4.功耗和散热：不同的主板芯片组在功耗和散热方面也有所不同。
有些芯片组采用更先进的制程工艺和低功耗设计，从而减少能源消耗和热量产生。
这对于需要长时间运行且要求散热性能较好的应用来说尤为重要。
目前市场上常见的主板芯片组有Intel的系列和AMD的系列。
其中，Intel的芯片组主要有Z系列、B系列、H系列和Q系列等。
Z系列(例如Z490)是面向高端用户和游戏玩家的，并提供了更多的扩展和升级选项；B系列(例如B460)是面向中端用户的，适用于普通办公和娱乐需求；H系列(例如H410)和Q系列(例如Q470)是面向入门级用户和商用用户的，提供了基本的功能和性能。
AMD的芯片组主要有X系列和B系列等。
X系列(例如X570)是面向高端用户和游戏玩家的，提供了更多的扩展和升级选项；B系列(例如B450)适用于中端用户，提供了良好的性能和功能。
电脑主板芯片组的解析与选择
电脑主板芯片组的解析与选择1. 简介电脑主板芯片组是计算机硬件中至关重要的一个组成部分。
它负责连接和协调各种硬件设备，并提供对处理器、内存和其他外部设备的控制和支持。
本文将对电脑主板芯片组的功能和选择进行解析，并提供一些选购时的指导建议。
2. 芯片组功能电脑主板芯片组通常由北桥和南桥两部分组成。
北桥主要负责与处理器和高速设备进行通信，它通常包含内存控制器、高速总线控制器和图形接口等。
南桥则负责处理低速设备的控制，如硬盘、USB接口和音频接口等。
3. 芯片组的选择因素在选择电脑主板芯片组时，我们需要考虑以下因素：3.1 处理器兼容性不同的芯片组通常与不同类型的处理器兼容。
因此，在选购主板芯片组之前，我们需要确定自己选择的处理器和芯片组是否匹配，以确保其正常工作。
3.2 性能需求芯片组的性能直接影响到计算机的整体性能。
如果需要高性能计算机，我们应选择高端芯片组，其提供更快的数据传输速度和更强大的功能。
如果需求较为简单，中低档芯片组也能满足我们的需求。
3.3 扩展性和接口不同的芯片组提供的扩展插槽数量和接口种类也有所不同。
根据我们的扩展需求，我们可以选择拥有更多插槽和更多接口的芯片组，以支持更多的硬件设备和外部连接。
3.4 能耗和散热芯片组的能耗和散热问题也需要考虑。
一些高性能芯片组会产生较多的热量，需要散热系统进行降温，否则可能会影响计算机的稳定性和寿命。
因此，在选择芯片组时，我们需要考虑散热系统的配置是否足够，并合理设计计算机的散热布局。
4. 常见芯片组厂商和型号目前，市面上有许多著名的芯片组厂商，如英特尔、AMD、华硕和技嘉等。
它们都推出了不同型号的主板芯片组，以满足不同用户的需求。
4.1 英特尔芯片组系列英特尔在芯片组市场上一直占据领导地位。
其主要系列包括高端的Z系列、中端的H系列和低端的B系列。
在选购时可以根据预算和需求选择合适的系列。
4.2 AMD芯片组系列AMD也推出了多款具有竞争力的芯片组，如AMD 500系列和AMD 400系列。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板芯片组(Chipstes)是主板的灵魂，它决定了主板的大致性能、基本功能特性以及售价。
本文列出2003年主流主板芯片组技术参数供读者速查。
一、主板芯片组结构及作用
主板芯片组主要由北桥芯片(Sorth Bridge)和南桥芯片(South Bridge)组成。
其中北桥芯片是CPU与其他外部设备连接的桥梁，AGP、PCI、DRAM及南桥等设备都要通过不同的途径与它相连。
北桥与南桥芯片共同组成了南北桥芯片组，南桥芯片主要用来与I/O设备及ISA设备相连，并负责管理中断及DMA通道，让设备工作得更顺畅。
1.主板芯片组结构
一直以来，主板芯片组都采用南北桥结构，但在主板芯片组中，也有多芯片结构和单芯片结构。
(1)传统的南北桥芯片组：首先来看北桥芯片，该芯片一般位于CPU插座与AGP插槽的中间，其芯片体型较大，加上其工作强度高，发热量也很可观，因此一般在该芯片的上面，还覆盖有一个散热片或者散热风扇。
南桥芯片一般位于主板的下方、PCI插槽的附近，其芯片体型较小，加上其发热量不大，所以一般都没有加装散热片，我们可以直接查看其型号。
(2)Intel三芯片结构：南北桥结构是相当流行的主板芯片组架构，但值得一提的是，Intel从i810/i815系列芯片组开始，就不再以“南北桥”的形式来构成主板芯片组，取而代之的是ICH、GMCH、FWH等三块芯片组成主板芯片组。
GMCH(Graphics & Memory Controller Hub，图形与内存控制中心)也就是传统意义的“北桥芯片”，它与传统的北桥一样，仍然负责支持和管理CPU、内存以及图形显示控制电路。
随着技术的发展，如今Intel 的GMCH体型都比较大，看起来跟一块CPU差不多，因此我们可以快速在主板上找到它。
ICH(Input-Output Controller Hub，输入/输出控制中心)芯片也就是传统意义上的“南桥芯片”，它负责支持PCI总线、IDE设备以及各种高速和传统的I/O接口和电脑系统能源控制等。
用户仍然可以在PCI 插槽附近找到这种ICH芯片。
FWH(Firmware Hub，固件中心)则是一块包括主板及显示系统BIOS、随机数发生器等电脑在内的综合芯片。
(3)SiS单芯片结构：在主板芯片组领域，单芯片具有更加紧密的应用集成和更高的性价比。
目前在单芯片主板芯片组领域最活跃的厂商就是矽统(SiS)。
SiS首款采用单芯片高整合性的芯片组是SiS630，在这款产品中首次将传统的南北桥芯片组整合为单一的芯片。
从SiS630开始，SiS推出了多款单芯片的主板芯片组。
对于采用这种芯片组的主板，我们只能在主板的中央看到一块芯片。
2.主板芯片组的作用
(1)提供对CPU的支持：目前CPU的型号与种类繁多，功能特点也不尽相同，更新速度更是惊人，但不管CPU如何发展，它都必须有相应的主板芯片组支持才行。
当新类型的CPU出现后，往往新的主板芯片组也就随之出现。
在整个计算机系统中，CPU必须经过北桥芯片才能与内存、显卡等关键的系统设备进行通信。
北桥芯片与处理器是一个相互依存、彼此匹配的关系——CPU的发展必定引起北桥芯片的变革，而没有相应的北桥芯片的良好支持，CPU也无法正常工作，或者说不能完全发挥其性能。
(2)提供对不同类型和标准内存的支持：我们平常所说的内存，主要用来存放各种现场的输入、输出数据，中间计算结果，以及与外部存储器交换信息和作堆栈用。
它的存储单元根据具体需要可以读出，也可以写入或改写。
由于内存由电子器件组成，所以只能用于暂时存放程序和数据，一旦关闭电源或发生断电，其中的数据就会丢失。
内存之所以能够正常地工作，离不开“内存控制器”(Memory Controller)的帮助，而这个关系到内存生死存亡的部件，就集成在主板芯片组的北桥芯片中。
因此，北桥芯片对内存及CPU的影响是非常大的。
另外，主板芯片组也决定了一块主板能够使用的内存类型。
目前的内存主要有三种，即SDRAM、DDR SDRAM、RDRAM。
以Pentium 4 CPU为例，同样的一颗CPU却有好几种主板芯片组对它提供支持，在内存的支持上更是高中低一应俱全，如Intel 845芯片组支持SDRAM，Intel 845D则支持DDR SDRAM，Intel 850则支持RDRAM。
不同芯片组所支持的内存类型、最大容量不同，而这些都将影响整台电脑的性能及可扩展性。
(3)提供对图形接口的支持：显卡是目前发展速度最快的设备之一，而显卡的接口也随着技术的发展经历了AGP 2×、AGP 4×、AGP 8×等多种标准，而不管什么标准，都需要相应的主板芯片组的支持。
(4)对输出模式的支持：以最引人注目的硬盘传输模式为例，我们经常提到的Ultra DMA 33/66/100就是由主板芯片组决定的。
同样的一块硬盘，连接在不同芯片组的主板上，其磁盘性能或多或少都有区别。
比如说将一块支持Ultra DMA 100的高速硬盘连接在一块BX芯片组的主板上，该硬盘的数据传输速度将急剧下降，因为BX芯片组只支持UltraDMA 33。
