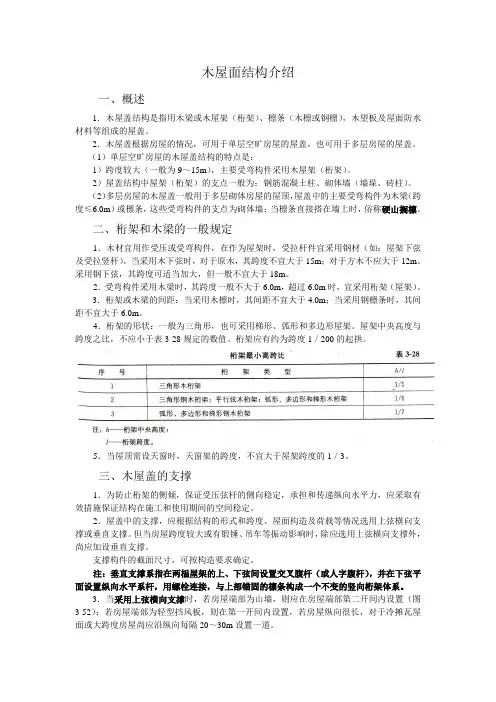

木屋面结构介绍
木屋面结构介绍一、概述1．木屋盖结构是指用木梁或木屋架（桁架）、檩条（木檩或钢檩），木望板及屋面防水材料等组成的屋盖。
2．木屋盖根据房屋的情况，可用于单层空旷房屋的屋盖，也可用于多层房屋的屋盖。
（1）单层空旷房屋的木屋盖结构的特点是：1）跨度较大（一般为9～15m），主要受弯构件采用木屋架（桁架）。
2）屋盖结构中屋架（桁架）的支点一般为：钢筋混凝土柱、砌体墙（墙垛、砖柱）。
（2）多层房屋的木屋盖一般用于多层砌体房屋的屋顶，屋盖中的主要受弯构件为木梁（跨度≤6.0m）或檩条，这些受弯构件的支点为砌体墙；当檩条直接搭在墙上时，俗称硬山搁檩。
二、桁架和木梁的一般规定1．木材宜用作受压或受弯构件，在作为屋架时，受拉杆件宜采用钢材（如：屋架下弦及受拉竖杆），当采用木下弦时，对于原木，其跨度不宜大于15m；对于方木不应大于12m。
采用钢下弦，其跨度可适当加大，但一般不宜大于18m。
2．受弯构件采用木梁时，其跨度一般不大于6.0m，超过6.0m时，宜采用桁架（屋架）。
3．桁架或木梁的间距：当采用木檩时，其间距不宜大于4.0m；当采用钢檩条时，其间距不宜大于6.0m。
4．桁架的形状：一般为三角形，也可采用梯形、弧形和多边形屋架。
屋架中央高度与跨度之比，不应小于表3-28规定的数值。
桁架应有约为跨度1／200的起拱。
5．当屋顶需设天窗时，天窗架的跨度，不宜大于屋架跨度的1／3。
三、木屋盖的支撑1．为防止桁架的侧倾，保证受压弦杆的侧向稳定，承担和传递纵向水平力，应采取有效措施保证结构在施工和使用期间的空间稳定。
2．屋盖中的支撑，应根据结构的形式和跨度、屋面构造及荷载等情况选用上弦横向支撑或垂直支撑。
但当房屋跨度较大或有锻锤、吊车等振动影响时，除应选用上弦横向支撑外，尚应加设垂直支撑。
支撑构件的截面尺寸，可按构造要求确定。
注：垂直支撑系指在两榀屋架的上、下弦间设置交叉腹杆（或人字腹杆），并在下弦平面设置纵向水平系杆，用螺栓连接，与上部锚固的檩条构成一个不变的竖向桁架体系。
某小学框架结构阶梯教室结构设计图
建筑平、立、剖面图
索引符号和详图符号
表 示 方 法
备 注
名称
详图的编号
详图所在的 图纸编号
详图在本页图纸内
剖面图的图示内容
建筑剖面图中，必须标注垂直尺寸和标高。 外墙的高度尺寸一般也注三道: 最外侧一道为室外地面以上的总高尺寸； 中间一道为层高尺寸，即底层地面到二层楼面、各层楼面到上一层楼面、顶层楼面到檐口处的屋面等，同时还注明室内外地面的高差尺寸； 里面一道为门、窗洞及洞间墙的高度尺寸。 此外，还应标注某些尺寸，如室内门窗洞、窗台的高度及有些不另画详图的构配件尺寸等。剖面图上两轴线间的尺寸也必须注出。 在建筑剖面图上，室内外地面、楼面、楼梯平台面、屋顶檐口顶面都应注明建筑标高。某些梁的底面、雨篷底面等应注明结构标高。
（一）底层平面图的识读
底层平面图与其他平面图的区别: 楼梯平面图 图名 指南针 散水（明沟） 剖切符号
2.楼层平面图
楼层平面图的图示内容与底层平面图相同。因为室外的台阶、花坛、明沟、散水和雨水管的形状和位置已经在底层平面图中表达清楚了, 所以中间各层平面图除要表达本层室内情况外, 只需画出本层的室外阳台和下一层室外的雨篷、遮阳板等。此外, 因为剖切情况不同, 楼层平面图中楼梯间部分表达梯段的情况与底层平面图也不同.
建筑物有几层就画几个平面图, 楼层平面相同时, 只画标准层平面图。
向下投射
重庆大学区B制图教研室袁晓制作
平面图的形成
~1200
要通过门窗洞口
分类: 沿底层门窗洞口剖切开得到的平面图为底层平面图。当沿二层窗台上沿剖切为二层平面图，以次类推，则可得到三层平面图、四层平面图…。若中间结构完全相同，可用一个标准层来表示，称为标准层平面图。沿最上一层的门窗洞口剖切开得到的平面图为顶层平面图。将房屋直接从上向下进行投射得到的平面图称为屋顶平面图。 一般房屋有底层平面图、标准层平面图、顶层平面图和屋顶平面图四个。此外，有的建筑还有地下层（0.000以下）平面图。
4层结构设计.
十堰畔山林语5号楼摘要本次毕业设计题目为十堰畔山林语5号楼。
总建筑面积约为2000 m2,采用框架结构，主体结构层数为4层，一层高为2.7m，二-四层为3m，抗震设防烈度为6度。
根据建筑与结构设计两部分内容，合理地进行结构选型和结构整体布置，确定各种结构构件的尺寸，选取一品主要横向结构框架进行结构设计计算，包括：结构计算简图的确定，荷载计算，内力分析，内力计算等。
考虑荷载形式有：恒荷载，活荷载，风荷载以及地震荷载作用。
结构设计是在建筑物初步设计的基础上确定结构方案；选择合理的结构体系；进行结构布置，并初步估算，确定结构构件尺寸，进行结构计算，最后绘制图纸。
关键字：框架结构混凝土建筑设计结构设计配筋The structural Design of the building of ShiYanAbstractThe graduation design topic in shiyan on 5th floor. A total construction area of about 2000 m2, and adopts frame structure, the main structure layer is 4 layer, a layer of 2.7 m, 2-4 layer for 3 m, the seismic fortification intensity is 6 degrees.According to the architectural and structural design of two parts, a reasonable structural type selection and layout of the structure as a whole, to determine the size of the various structures, choose one main transverse framework structure design calculation, structure includes the determination of structure calculation diagram, the load calculation, internal force analysis, internal force calculation, etc. Considering load forms are: the constant load, live load, wind load and earthquake load. Structure design is determined on the basis of the preliminary design in building structure scheme; Choose reasonable structural system; Structural layout and preliminary estimates, determine size structure, structure calculation, final drawings.Keywords: frame structure concrete architectural design structured design einforcement绪论建筑构成的基本要素“适用、安全、经济、美观”是我国的建筑方针，这就构成建筑的三大基本要素——建筑功能、建筑技术和建筑形象。
房屋建筑工程图集-平面图立面图剖面图详图
结合实际看图。
1111
（二）、阅读房屋建筑工程图的方法 先读首页图 读总平面图 读建筑施工图 读结构施工图 读设备施工图 读图时注意工种之间的联系，前后照应。
1212
8.2 总平面图
一、总平面图的形成和用途及表示方法
总平面图的形成 将新建工程四周一定范围内的新建、拟建、原有和拆除的建筑物、
99
五、建筑设计总说明
设计依据：立项，规划许可证 建筑规模 占地面积——建筑物底层外墙皮以内所有面积之和 建筑面积——建筑物外墙皮以内各层面积之和 标高 相对标高———以建筑物底层室内地面为零的标高 绝对标高——以青岛黄海平均平面的高度为零点的标高 装修做法：地面、楼面、墙面的装修做法 施工要求 1)严格执行施工验收规范中规定 2)对图纸中不详之处的说明
2、建筑平面图表达的内容 建筑平面图反映新建建筑的平面形状、房间的位置、大小、相互关
系、墙体的位置、厚度、材料、柱的截面形状与尺寸大小，门窗的位 置及类型。 3、建筑平面图的用途
是施工放线、砌墙、安装门窗、室内外装修及编制工程预算的重要依 据，是建筑施工中的重要图纸。
2323
二、建筑平面图的图示方法
1818
5．等高线
1）地形——地面上高低起伏的形状，地形用等高线表示 2）等高线的绘制 假想用间隔相等的若干水平面把山头从某一高度顶一层一层地剖开， 在山头表面上便出现一条一条的截交线，把这些截交线投射到水平投影 面上，就得到一圈一圈的封闭曲线，即为等高线。 3）由等高线分析地形的高低起伏状况： A 等高线间距越大，地面越平坦，间距越小，地面越陡峭 B 数值由外圈向内圈增大，地形上凸；数值由外向内减小，地形下凹 6、 道路：标注道路中心控制点，道路的标高及平面位置
建筑平面图立面图,剖面图---精品模板
6.3 建筑平面图假想用一水平剖切面沿门窗洞的位置将房屋剖切后，对剖切面以下部分作出的水平剖面图，即为建筑平面图，简称平面图。
它反映房屋的平面形状、大小和房间的布置，墙(柱）的位置、厚度和材料，门窗的类型等。
图形放大上一页下一页播放动画一般地，房屋有几层，就应画出几个平面图,并在图的下方注明相应的图名，如底层平面图、二层平面图等等.此外，还有屋面平面图，是房屋顶面的水平投影（对于较简单的房屋可不画出）。
图形放大上一页下一页播放动画习惯上，如上下各层的房间数量、大小和布置都一样时,则相同的楼层可用一个平面图表示，称为标准层平面图.如建筑平面图左右对称时，亦可将两层平面画在同一个图上，左边画出一层的一半，右边画出另一层的一半，中间用一对称符号作分界线，并在图的下方分别注明图名。
如建筑平面较长较大时,可分段绘制，并在每个分段平面的右侧绘出整个建筑外轮廓的缩小平面，明显表示该段所在位置.平面图上的断面，当比例大于1：50时,应画出其材料图例和抹灰层的面层线.如比例为1：100--1:200时，抹灰层面线可不画,而断面材料图例可用简化画法（如砖墙涂红色,钢筋混凝土涂黑色等).建筑平面图图示内容1. 从图名可了解到该图是底层平面图，比例是1:100。
2。
在图中有一个指北针符号，说明房屋座北朝南(上北下南）。
图形放大上一页下一页播放动画3. 从平面图的形状与总长总宽尺寸，可计算出房屋的用地面积。
4。
从图中墙的位置及分隔情况和房间的名称，可了解到房屋内部各房间的配置、用途数量及其相互间的联系情况。
图形放大上一页下一页5。
从图中定位轴线的编号及其间距，可了解到各承重构件的位置及房间的大小。
本例的横向轴线为1至9，竖向轴线为A至E。
其中为A轴线后的第一条附加轴线.图形放大上一页下一页6. 图中注有外部和内部尺寸，可了解到各房间的开间、进深、外墙与门窗及室内设备的大小和位置。
外部尺寸一般在图形的下方及左侧分三道注写：第一道尺寸表示外轮廓的总尺寸,即从一端外墙边到另一端外墙边的总长和总宽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第六章 结构施工图的识读
图6-7 预制楼板的布置
第三节 楼层、屋面结构平面布置图
第六章 结构施工图的识读
在中南地区通用建筑标准设计图集中板的代号其含义如下： YKB—预应力空心楼板；33—表示板的标志长度为3300mm；6—表示板的标 志宽度为600mmm；1—表示板的荷载等级为1级。如下图示： 板宽分别有500mm、600mm、900mm、1200mm等；板厚有120mm； 180mm等，住宅建筑常用120mm厚。板的荷载等级代号有1、2、3三种。
见图6－6中的①～③及A～Ｃ轴线的房间楼板布置，该房间共用了4块 YKB3361及3块YKB3351。在⑨～12及A～F轴线的屋面板的布置为4块YKB4262及 9块YKB4252。
第三节 楼层、屋面结构平面布置图
第六章 结构施工图的识读
图6-6 楼层、屋面结构平面布置图1:100
第三节 楼层、屋面结构平面布置图
6．3．2 楼层、屋面结构平面布置图识读方法
在识读时应注意以下几点： 1．轴线网：楼板及屋面结构平面的轴线网与相应的“建施”图中楼层平面图 轴线网一致。为了突出楼板布置、墙体用细线表示。（注：被楼板等构件遮住 的墙体用细虚线表示。） 2．预制楼板的表示方法：预制楼板一般搁置在墙或梁上，相互平行，可按实 际布置画在结构布置平面图上，或者画上一根对角的细实线，并在线上写出构 件代号和数量。如图6-7所示。
第三节 楼层、屋面结构平面布置图
第六章 结构施工图的识读
3．梁的表示方法 图中梁用双实（虚）线表示。并在其上写出梁的代号。见图6-6中 的L-1、L-2 、GL27242等。过梁可直接写在门窗洞口的位置上，为 了防止墙上线条过多，省略过梁的图例，而只注写代号。例如图中 GL27242，分别表示了过梁净跨为2700mm，墙厚尺寸为240mm， 荷载级别代号为2。即表示梁的荷载等级为10 kN/m。
第三节 楼层、屋面结构平面布置图
第六章 结构施工图的识读
第四节 钢筋混凝土结构构件详图
6．4．1钢筋混凝土结构构件详图的表达方法和作用 用钢筋凝土制成的梁、板、柱、基础等构件叫做钢筋混凝土构件。用较 大比例详细、准确地表示这类构件的形状、位置、尺寸、做法及配筋情 况的图称为结构详图。大致包括配筋图、模板图、预埋件详图等。其中 配筋图由于着重表示了构件内部的钢筋配置、形状、规格、数量等，是 构件详图的重要图样。 为了突出钢筋的配置情况，通常混凝土材料的图例不用表示出来。
第四节 钢筋混凝土结构构件详图
第六章 结构施工图的识读
图6-11 梁的配筋详图
第四节 钢筋混凝土结构构件详图
第六章 结构施工图的识读
6．4．4 现浇柱结构详图的识读
如图所示，柱的详图表示法与梁的表示法基本相同。分立面图和断 面图。柱的两侧分别布置了4Φ25、4Φ20、4Φ16的受力筋，箍筋为 6@200，该柱的断面尺寸为300×200mm，共用了三个断面图分别表 示不同的楼层中不同的配筋情况。如图6-12所示。
第四节 钢筋混凝土结构构件详图
第六章 结构施工图的识读
图6-10 现浇板的配筋详图
第四节 钢筋混凝土结构构件详图
第六章 结构施工图的识读
6．4．3 现浇梁结构详图的识读
如图6-11所示是梁的配筋详图。从此图中可知该梁内配有2根直径为 10mm的HPB235级钢筋作为架立筋（即2φ10）位于梁的上方。同时内 部还配有4根（L1 为2根）直径为16mm的HRB335级钢筋作为受力筋即 4Ф16（L1 为2Ф16）位于梁的下方。另外，还配有直径为6mm每间隔 200mm设置一道的箍筋，即φ6@200，钢筋的编号分别为①、③、②， 如图6-11a所示为梁的配筋立面图。
第四节 钢筋混凝土结构构件详图
第六章 结构施工图的识读
在梁的立面图中各种钢筋的投影有时重迭在一起不能表示清楚，则需 再用断面图来表示。同时断面图也可以表示梁的断面形状和尺寸。如 图6-11b所示。由此可知该梁的外形尺寸。其中“L1”为：长×宽×高 ＝2340×240×250mm，“L2”为：长×宽×高＝4140×240×250mm。 同时图中还标注了梁的顶面标高如-0.120；2.680；5.480等。
第六章 结构施工图的识读
楼层、屋面结构平面布置图表示法，即采用单面正投影表示法 表达房屋楼层中所有承重构件的位置及相互关系。如图6－6为某职 工住宅楼层、屋面结构平面布置图。由于本楼左右完全对称，因此， 用一对称符号将楼层和屋面的结构平面图合为一个图。
第三节 楼层、屋本节将主要介绍现浇板、梁及柱配筋图的识读方法。
第四节 钢筋混凝土结构构件详图
第六章 结构施工图的识读
6．4．2 现浇板结构详图的识读
如图6-10为现浇板的结构详图。图中表示了板的配筋情况，每一种规格 的钢筋只画出了一根，按其形状画在安放的相应位置上。图中沿墙体四 周布置的钢筋为负筋，直径为φ6mm，间距200mm（即φ6@200）。负 筋长度从墙的中心边缘向内有500mm和600mm两种。而板中的受力筋直 径均为φ6mm间距分别有120mm、150mm，板的分布筋均为φ6@200， 图中还标出了板的厚度为80mm及板顶面标高如－0.380m，2.620m等。 图中涂黑的部分即为板及板的反梁。
第四节 钢筋混凝土结构构件详图
第六章 结构施工图的识读
第四节 钢筋混凝土结构构件详图
图6-12 柱的详图
第六章 结构施工图的识读
第四节 钢筋混凝土结构构件详图
图
柱 的 详 图
2 - 2 1：20
6-12
第六章 结构施工图的识读
图6-12 柱的详图
第四节 钢筋混凝土结构构件详图
