ESD测试报告
ESD损伤报告_0705
改善方案
方案二
客户端不变的情况下，LCM四周加贴导电胶布。电胶带与偏光片边缘对接。 ESD通过。
Shanghai Tianma Microelectronics Confidential
改善方案
方案三
• 客户端不变的情况下，LCM增加上铁框。 • 原理如方案二，通过增加上铁框，使ESD电荷由铁框进入大地，阻 断电荷进入panel的路径，避免电荷击伤gate线。
Shanghai Tianma Microelectronics Confidential
改善方案
方案一
导电胶带
在LCM不变更的情况下，客户端在上机壳卡LCM的一周加贴导电胶带，如上 图所示。导电胶带需要与LCM的铁框导通或者与地直接导通。ESD通过。
Shanghai Tianma Microelectronics Confidential
通过电压量测，可知电压VGH与VGL以及VCL有异常，推断异常与 gate电路相关。
Shanghai Tianma Microelectronics Confidential
现象原因解析
gate损伤图片
gate 被击伤位置
在显微镜下，可以清晰看到gate走线损伤的位置，由此断定ESD损伤部分 为gate走线。
Shanghai Tianma Microelectronics Confidential
现象原因解析
gate走线损伤原理分析
com
gate
因为导电金球在框胶内，而与框胶交叠的gate靠近边缘，边缘gate对应远端 的位置，所以在远离IC端出现水平亮线，这与异常现象一致。
Shanghai Tianma Microelectronics Confidential
4.静电放电测试报告
Official Test Report正式的测试报告测试项目：静电放电测试Conclusion结论:Pass通过Fail 不通过Other其它: 测量PIN耐受电击的极限值，作为设计参考，具体请阅报告正文Performed by测试: 樊佳伦&黄俊伟Signature Date: 2015-12-22 Written by撰写: 邓文签名：日期：2015-12-23 Checked by核查: 董安庆2015-12-24 Approved by批准: 穆剑权2015-12-25Revision History修订履历Contents目录Contents目录 (3)1 Purpose目的 (4)2 References 参考文件 (4)3 Glossary术语 (4)4 Sample Information 样品信息 (4)4.1 General Information 基本信息 (4)4.2 Hardware &Software Information 软硬件信息 (5)5 Equipment & Device Information设备信息 (5)6 Approach测试方法和步骤 (5)7 Pass/ Fail Criteria 通过标准 (6)8 Results 分析与结果 (6)9 Conclusion 结论 (7)江苏博强新能源科技有限公司报告编号：BQ-72V-BMS-0004ESD Test Report1 Purpose目的验证该BMS的抗静电干扰的性能指标是否在产品规范内。
2 References 参考文件Specification 产品规格书:Standard 执行标准: ISO106053 Glossary术语4 Sample Information 样品信息4.1 General Information 基本信息4.2 Hardware &Software Information 软硬件信息软件版本：V1.2硬件版本：V1.25 Equipment & Device Information设备信息6 Approach测试方法和步骤7 Pass/ Fail Criteria 通过标准如章节68 Results 分析与结果1）ESD极限测试不通过的情况如下：对保护板Pin脚，控制口端，-8KV 接触放电，测试结束，BMS上电，发现启动不了，分析电路，元器件被电击损坏测试场景如下图：江苏博强新能源科技有限公司报告编号：BQ-72V-BMS-0004 2）其他检测点经过静电放电测试后，BMS恢复上电，其各采样和通信功能良好，测试布置如下：9 Conclusion 结论该BMS在软件版本V1.2和硬件版本V1.2的阶段，其静电放电抗扰性能指标合格。
ESD样品测试报告模板
A 有限公司 2
记录波形：
第2页
2013-11-17
测试结果： 改善方法： 备注：
样品测试人： 日期：
确认人： 日期：
A 有限公司 2
第1页

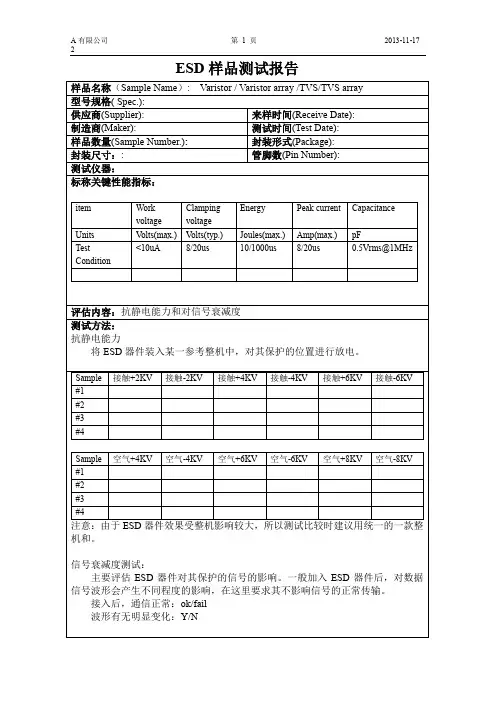

ESD 样品测试报告
样品名称（Sample Name）: 型号规格( Spec.): 供应商(Supplier): 制造商(Maker): 样品数量(Sample Number.): 封装尺寸：: 测试仪器： 标称关键性能指标：
Varistor / Varistor array /TVS/TVS array
接触+2KV
接触-2KV
接触&KV
Sample 空气+4KV 空气-4KV 空气+6KV 空气-6KV 空气+8KV 空气-8KV #1 #2 #3 #4
注意：由于 ESD 器件效果受整机影响较大，所以测试比较时建议用统一的一款整 机和。
信号衰减度测试： 主要评估 ESD 器件对其保护的信号的影响。一般加入 ESD 器件后，对数据
Energy
Peak current Capacitance
Joules(max.) Amp(max.) pF
10/1000us 8/20us
0.5Vrms@1MHz
评估内容：抗静电能力和对信号衰减度 测试方法： 抗静电能力
将 ESD 器件装入某一参考整机中，对其保护的位置进行放电。
Sample #1 #2 #3 #4
来样时间(Receive Date): 测试时间(Test Date): 封装形式(Package): 管脚数(Pin Number):
ESD专题报告.pptx
抗靜電材料-1
抗靜電材料-2
抗靜電材料-3
靜電消散材料
靜電放電屏蔽測試
* 測試目的 : 決定靜電放電屏蔽袋的效果。 * 標準 : EIA-541,ANSI ESD S11.31-1994 * 測試設備 :
1. 可提供1KV電壓,放電RC迴路200pF,400KΩ 測試器。
2. 放置時間48~72小時。
靜電屏蔽材料
靜電防制作業測試標準
* U.S. Military/Department of Defense (美軍規範) * ASTM American Society for Testing and
• 原因 : 電位不同物體間的電荷移轉 不一定伴隨有電弧或火花發生
• 一般人體可以感受到的靜電電壓約為 3 k v以上 ; 當靜電電壓低於此值時 , 許 多半導體元件依舊非常容易受到靜電放 電而致損壞
ESD 對 IC 的威脅
人體 .. 直接充電或放電° * 電壓範圍 : 數百伏特到30KV
機器 .. 裝配 , 測試 , 蓋印及機械手臂 環境 .. 運輸 , 儲存 , 製造及使用
* Anti-Static Material 抗靜電材料
- 能抑制摩擦生電的材料。(ESDA ADV. 1.0) - 能抑制摩擦生電至200V以下的材料。(EIA-625) - 抗靜電材料並不需要量測其表面電阻率或體積電阻率來決 定其特性。
靜電防制材料特性定義
* Insulating Materials [ 絕緣材料]
2. 測試時間為10TΩ檢查5次之穩定時間平均 值加5秒。
表面電阻(率)測試
高電阻計 1KΩ~10TΩ
靜電消散時間測試
* 測試目的 : 評估靜電防護材料被間接或直接充 電後,其電荷自然衰退所需的時間。
esd_test

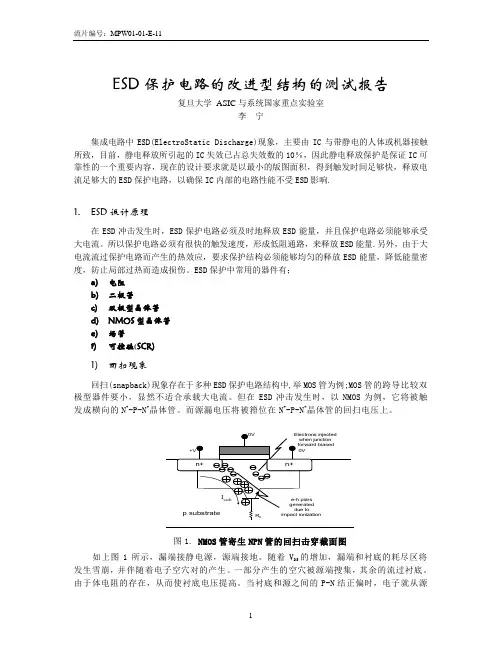

ESD保护电路的改进型结构的测试报告复旦大学ASIC与系统国家重点实验室李宁集成电路中ESD(ElectroStatic Discharge)现象，主要由IC与带静电的人体或机器接触所致，目前，静电释放所引起的IC失效已占总失效数的10％，因此静电释放保护是保证IC可靠性的一个重要内容，现在的设计要求就是以最小的版图面积，得到触发时间足够快，释放电流足够大的ESD保护电路，以确保IC内部的电路性能不受ESD影响.1.ESD设计原理在ESD冲击发生时，ESD保护电路必须及时地释放ESD能量，并且保护电路必须能够承受大电流。
所以保护电路必须有很快的触发速度，形成低阻通路，来释放ESD能量.另外，由于大电流流过保护电路而产生的热效应，要求保护结构必须能够均匀的释放ESD能量，降低能量密度，防止局部过热而造成损伤。
ESD保护中常用的器件有；a)电阻b)二极管c)双极型晶体管d)NMOS型晶体管e)场管f)可控硅(SCR)1)回扫现象回扫(snapback)现象存在于多种ESD保护电路结构中,举MOS管为例;MOS管的跨导比较双极型器件要小，显然不适合承载大电流。
但在ESD冲击发生时，以NMOS为例，它将被触发成横向的N+-P-N+晶体管。
而源漏电压将被箝位在N+-P-N+晶体管的回扫电压上。
图1. NMOS管寄生NPN管的回扫击穿截面图如上图1所示，漏端接静电源，源端接地。
随着V DS的增加，漏端和衬底的耗尽区将发生雪崩，并伴随着电子空穴对的产生。
一部分产生的空穴被源端搜集，其余的流过衬底。
由于体电阻的存在，从而使衬底电压提高。
当衬底和源之间的P-N结正偏时，电子就从源发射进入衬底。
这些电子在源漏之间的电场的作用下，被加速，产生电子、空穴的碰撞电离，从而形成更多的电子空穴对，使流过N +-P-N +晶体管的电流不断增加，最终形成回扫击穿。
I-V 曲线也类似图2。
I图(6)图2. 回扫击穿的I －V 特性曲线2) SCR 结构由于可控硅(semiconductor Controlled Rectifies,SCR) 触发前后，电阻变化很大。
ESD Test

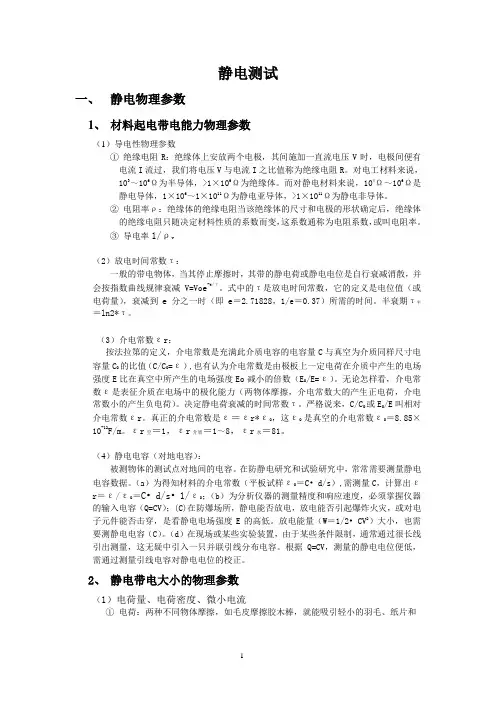

静电测试一、静电物理参数1、材料起电带电能力物理参数（1）导电性物理参数①绝缘电阻R：绝缘体上安放两个电极，其间施加一直流电压V时，电极间便有电流I流过，我们将电压V与电流I之比值称为绝缘电阻R。
对电工材料来说，103～106Ω为半导体，>1×106Ω为绝缘体。
而对静电材料来说，104Ω～106Ω是静电导体，1×106～1×1011Ω为静电亚导体，>1×1011Ω为静电非导体。
②电阻率ρ：绝缘体的绝缘电阻当该绝缘体的尺寸和电极的形状确定后，绝缘体的绝缘电阻只随决定材料性质的系数而变，这系数通称为电阻系数，或叫电阻率。
③导电率1/ρv（2）放电时间常数τ：一般的带电物体，当其停止摩擦时，其带的静电荷或静电电位是自行衰减消散，并会按指数曲线规律衰减V=Vo e-t/τ。
式中的τ是放电时间常数，它的定义是电位值（或电荷量），衰减到e分之一时（即e＝2.71828，1/e＝0.37）所需的时间。
半衰期τ半＝ln2*τ。
（3）介电常数εr：按法拉第的定义，介电常数是充满此介质电容的电容量C与真空为介质同样尺寸电容量C O的比值（C/C O=ε）,也有认为介电常数是由极板上一定电荷在介质中产生的电场强度E比在真空中所产生的电场强度Eo减小的倍数（E O/E=ε）。
无论怎样看，介电常数ε是表征介质在电场中的极化能力（两物体摩擦，介电常数大的产生正电荷，介电常数小的产生负电荷）。
决定静电荷衰减的时间常数τ。
严格说来，C/C O或E O/E叫相对介电常数εr。
真正的介电常数是ε＝εr*εO，这εO是真空的介电常数εO＝8.85×10-12F/m。
εr空＝1，εr介质＝1～8，εr水＝81。
（4）静电电容（对地电容）：被测物体的测试点对地间的电容。
在防静电研究和试验研究中，常常需要测量静电电容数据。
（a）为得知材料的介电常数（平板试样εO＝C•d/s）,需测量C，计算出εr＝ε/εO＝C•d/s•1/εO；（b）为分析仪器的测量精度和响应速度，必须掌握仪器的输入电容（Q=CV）；(C)在防爆场所，静电能否放电，放电能否引起爆炸火灾，或对电子元件能否击穿，是看静电电场强度E的高低。
充电器可靠性测试报告
16.输出电流
在各输入条件下，CV4.75V 测输出电流
输出电流范围为：
450mA-750mA(500mA)
650mA-960mA(700mA)
950mA-1500mA(1000mA)
1300mA-1800mA(1500mA)
1800mA-2200mA(2000mA)
2PCS
17.输出过压保护
5PCS
环境适应性测试: 裸机状态，
低温:-40±2℃;
湿度:35%-85%,时间：24小时
5PCS
8.盐雾测试
对充电器两个插脚、USB端口进行中性盐雾试验，在35℃的密封环境,盐水浓度:pH值6.5—7.5，湿度85%，用5%的Nacl溶液连续24小时盐水喷雾后，将样品用清水冲干净，在常温环境下放置4小时后再检验外观。
B．充电器的各功能正常。
C．无瞬间或破坏性损坏
2PCS
2.耐高压测试
1．A 档 AC3000V，1min,漏电流5mA 直打充电器的输入端与输出端及输入端与壳体之间。
2.B 档 AC1500V，1min,漏电流5mA
1.无击穿、飞弧现象，耐压测试机器无报警声.
2. 三处必需同时测试通过才能为合格.
2PCS
1.充电器充电功能正常和输出参数在规格书规定范围内。
5PCS
10.振动测试
振动的频率为 10~55Hz ，振幅为 0.35mm，XYZ 每个轴向的测试时间为 25min。
测试后充电器应该没有任何电气性能和机械性能故障。
3PCS
11.插拨寿命测试
将插头以 12.5 mm/分速度插入插座,连续插拨 3000 次.
充电器可靠性测试结果判定：
1、可靠性测试：
ESD风险评估报告
根据风险评估结果，制定相应的风险应对措 施，包括预防、减轻、转移和应急响应等。
风险转移策略
合同转移
通过与承包商或供应商签订合同，将部分或全部风险转移给他们。例如，在合同中明确规定质量标准、交付时间、 价格等关键要素，以降低项目实施过程中的风险。
保险转移
通过购买保险将风险转移给保险公司。例如，为项目购买财产保险、责任保险或员工福利保险等，以减轻潜在损 失对项目的影响。
风险分析
分析风险发生概率
通过历史数据、专家评估等方式， 分析ESD风险发生的可能性，包 括风险发生的频率和持续时间。
分析风险影响程度
评估ESD风险对企业、人员、环 境等方面的影响程度，包括可能 造成的直接和间接损失。
分析风险可控性
评估企业对ESD风险的掌控能力， 包括现有控制措施的有效性、员 工安全意识和操作技能等方面。
风险自留策略
风险自留
在某些情况下，组织可能选择自行承担某些风险。这可能是因为这些风险发生的可能性较小、影响程 度较低，或者因为组织认为自己有足够的能力和资源来应对这些风险。
应急储备
组织可以设立应急储备，以应对可能发生的意外事件。应急储备可以是资金、物资或人力资源，用于 在紧急情况下提供额外的支持。
人员带电作业
可能引发静电放电（ESD）事件，导致设备损坏或产品性能下降。
设备接地不良
可能导致静电积累，引发静电放电（ESD）事件。
环境湿度不足
可能导致静电积累，引发静电放电（ESD）事件。
风险应对措施建议
对静电敏感元件（ESD）进行防静电包装，避免接触和 摩擦。
对设备进行接地检查和维护，确保接地良好。
ESD风险评估报告
• 引言 • ESD风险评估方法 • ESD风险评估结果 • ESD风险管理策略 • ESD风险评估的未来展望
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
后
顶部
右
前
左
E S D
1. 规格
没有伤害,没有任何功能损失.
2. 测试条件:
ESD 测试的目的是为了确定产品暴露的易感性,当操作下所有潜在的环境条件。
针对试验条件和常规的设置应当符合
IEC61000-4-2.
✧ 能量储存容量 (Cs+Cd): 150pF+10% ✧ 放电电阻(RD): 330Ω±10%
✧ 充电电阻(Rc): 50Mohm 到 100Mohm ✧ 输出电压容许范围: ±5% ✧ 输出电压极性:正极和负极 ✧ 保持时间: 至少 5 sec
✧ 工作放电模式:单次放电 (连续排放之间至少1秒)
接触放电
空气放电
标准 测试电压 (KV)
标准 测试电压 (KV)
1 2 1 2 2 4 2 4 3 6 3 8 4 8 4 15 X
Special
x
Special
“X” is an open level.
✧ AC 输入: 230Vac/50Hz
✧ 接触放电: 标准 2 and 空气放电: Level 3.
✧ 环境温度: 25℃
负载
输出功率
备注 满载。
