SCB10-1000KVA10KV环氧树脂浇注干式变压器 5
SCB10-1000KVA/10KV/0.4KV环氧树脂浇注干式变压器
SCB9型、SCB10、SCB11型低噪音低损耗型树脂绕注线圈干式变压器。由于先进的设计、优质的材料、科学的配方、严格的工艺和高标准的检测，使产品具有如下特点：
1. 高压绕组用铜线，低压绕组用铜线或铜箔绕制，玻璃纤维毡填充包绕，真空状态下用不加填料的环氧树脂浇注，固化后形成坚固的圆筒形整体，机械强度高，局部放电小，可靠性高。
2. 阻燃、防爆、不污染环境。缠绕线圈的玻璃纤维等绝缘材料具有自熄特性，不会因短路产生电弧，高热下树脂不会产生有毒有害气体。
3. 线圈不吸潮，铁心夹件优特殊的防蚀保护层，可在100%相对湿度和其它恶劣环境中运行。间断运行无须去潮处理。
4. 抗短路、雷电冲击水平高。
5. 线圈内外侧树脂层薄，散热性能好。冷却方式一般采用空气自然冷却。对于任何防护等级的变压器，都可配置风冷系统，以提高短时过载能力，确保安全运行。
6. 体积小，重量轻，占地空间少，安装费用低，不须考虑排油池、防火消防设施和备用电源等。
7. 损耗低，节电效果好，运行经济，可免维护。
8. 因无火灭爆炸之虞，可分散安装在负荷中心，充分靠近用火点，从而降低线路造价和节省昂贵的低压设施费用。
环氧树脂浇注干式配电变压器绝缘性能好，高、低压线圈均采用无氧化铜箔绕,圈绕层间采用F级绝缘材料，内外用玻璃网格板加强，所有引线采用氩弧焊接，在高真空下用环氧树脂浇注而成。所采用的环氧树脂性能好，抗裂，耐高温，机械强度高，寿命长。阻燃、防潮、防爆无污染安全，难燃防火，无污染，。抗短路能力强，耐雷电冲击水平高。免维护、安装简便、综合运行成本低。
产品体积小、噪声低。各绕组在运行中都有温度自动监测和保护报警装置。在强迫风冷时可使额定容量超40%左右。可以广泛应用于高层建筑、车站、机场、码头、地铁、电厂等重要场所的输配电系统,它是最理想的供配电设备。
加工定制：是应用范围：电力
频率特性：低频电源相数：三相
铁心形状：E型冷却形式：干式
防潮方式：灌封式冷却方式：风冷式
外形结构：立式电压比：10000（V）
额定功率：50（KVA）

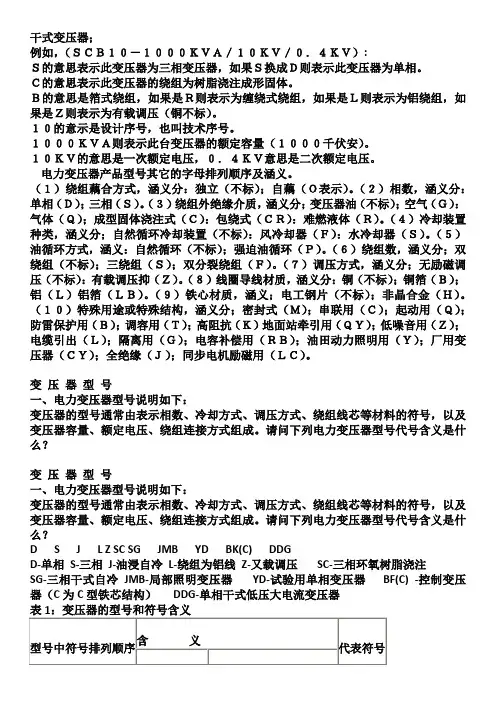

SCB10-1000KVA/10KV环氧树脂浇注干式变压器型号参数规格
商标华恒型号SCB10-1000KVA
结构形式环氧树脂浇注干式电力变压器绕组数三相
规格容量1000KVA 电压等级10-0.4(KV)
冷却方式AN/AF 调压方式无励磁调压
联接组标号Dyn11/Yyn0 短路阻抗6%
SCB10-1000KVA干式变压器执行标准。使用场所及条件。性能特点
1.SCB10变压器与scb10型相比,空载损耗、空载电流和噪声更低。
2.安全,防火,无污染,可直接运行于负荷中心。
3.机械强度高,抗短路能力强,局部放电小,热稳定性好,可靠性高,使用寿命长。
4.散热性能好,过负载能力强,强迫风冷时可提高容量运行。
5.防潮性能好,适应高湿度和其它恶劣环境中运行。
6.可配备完善的温度监测和保护系统。采用智能信号温控系统,可自动监测并同屏显示相绕组各自的工作温度,可自动启动、停止风机,并有报警、跳闸等功能设置。
7.体积小,重量轻,占地空间少,安装费用低。
SCB10-1600/10-0.4干式变压器执行标准：
GB1094.11-2007 干式电力变压器
GB/T10228-2008 干式电力变压器技术参数和要求
GB1094.10-2003 电力变压器第3部分：绝缘水平、绝缘试验和外绝缘空气间隙
JB/T10008-2004 6~500KV级变压器声级
JB/T56009-1998 干式电力变压器产品质量分等
SCB10-1000KVA/10KV环氧树脂浇注干式变压器干式变压器特点及结构
相对于油式变压器,干式变压器因没有油，也就没有火灾、爆炸、污染等问题，故电气规范、规程等均不要求干式变压器置于单独房间内。特别是新的系列，损耗和噪声降到了新的水平，更为变压器与低压屏置于同一配电室内创造了条件。
1、环氧树脂浇注干式变压器的温度控制系统
干式变压器的安全运行和使用寿命，很大程度上取决于变压器绕组绝缘的安全可靠。绕组温度超过绝缘耐受温度使绝缘破坏，是导致变压器不能正常工作的主要原因之一，因此对变压器的运行温度的监测及其报警控制是十分重要的。
2、环氧树脂浇注干式变压器的防护方式
根据使用环境特征及防护要求，干式变压器可选择不同的外壳。通常选用IP23防护外壳，可防止直径大于6mm的固体异物及鼠、蛇、猫、雀等小动物进入，造成短路停电等恶性故障，为带电部分提供安全屏障。若须将变压器安装在户外，则可选用IP23防护外壳，除上述IP20防护功能外，更可防止与垂直线成60°角以内的水滴入。但IP23外壳会使变压器冷却能力下降，选用时要注意其运行容量的降低。
3、环氧树脂浇注干式变压器的冷却方式
干式变压器冷却方式分为自然空气冷却(AN)和强迫空气冷却(AF)。自然空冷时，变压器可在额定容量下长期连续运行。强迫风冷时，变压器输出容量可提高50%。适用于断续过负荷运行，或应急事故过负荷运行；由于过负荷时负载损耗和阻抗电压增幅较大，处于非经济运行状态，故不应使其处于长时间连续过负荷运行。
4、环氧树脂浇注干式变压器的过载能力
干式变压器的过载能力与环境温度、过载前的负载情况(起始负载)、变压器的绝缘散热情况和发热时间常数等有关，若有需要，可向生产厂索取干变的过负荷曲线。
