程控交换作业指导书
程控交换实验
程控交换实验
程控交换是指通信网络中的交换机通过计算机程序进行控制的交换方式。
为了更好地了解和掌握程控交换技术，可以进行如下实验：
实验目的：了解程控交换原理和功能，掌握程控交换机的基本操作方法。
实验器材：
1. 两部程控交换机
2. 一部计算机
3. 一部电话机
4. 两组电话线
实验步骤：
1. 连接两部程控交换机，形成网络。
2. 通过计算机对其中一台交换机进行程序设置，设置交换机的各项参数（如电话号码、电话费率、限额等）。
3. 将电话机分别连接到两部交换机上。
4. 在一台交换机上用电话机拨打另一台交换机上的电话号码，观察电话机以及交换机的反应情况。
5. 利用计算机的程序设置来限制一部电话机的使用（如限制通话时间、限制通话费用等），然后再进行电话通话测试。
实验结果分析：
在实验中，当一部电话机拨打另一部电话机时，程控交换机会根据设置的电话号码等参数对通话进行控制，例如判断通话费用、限制通话时间，并将电话信号正确转发给对方电话机。
当一部电话机的使用被限制时，程控交换机会根据预先设置的限制条件对通话进行限制，例如在规定的时间内自动挂断通话等。
通过以上实验可以清楚地了解和掌握程控交换原理和功能。
程控交换系统实验指导书
程控交换系统实验指导书目录实验系统结构介绍 (1)实验一用户线接口模块实验 (12)实验二信令信号的产生与观测 (18)实验三双音多频（DTMF）接收与检测 (23)实验四话路PCM编译码 (30)实验五呼叫处理与线路信号的传输过程 (33)实验六信号交换方式与状态显示 (36)实验七空分交换的过程与分析 (40)实验八时分交换网络基本原理 (46)程控交换系统实验指导书实验系统结构介绍一、实验系统框图二、系统结构说明硬件主要分为以下几个部分：1、用户接口：该设计中采用的四路模拟用户接口；2、外线接口：作为用户交换机和局用交换机相连；3、电源输入模块：产生整个实验箱所需要的各种电压的工作电源；4、中央处理器：由MSC-51系列的单片机实现，主要实现人机界面的管理；5、记发器：由MSC-51系列的单片机实现，实现信令的管理；6、话路交换控制器：由MSC-51系列的单片机实现，完成对时分交换单元和空分交换单元的控制；7、空分交换单元：实现模拟话路的交换；8、时分交换单元：实现数字话路的交换；9、来电显示单元：实现DTMF主叫识别的接收和发送；10、信令信号产生单元：产生信令音和程控实验系统的工作时钟；11、数字处理单元：完成数字中继协议处理、帧同步码的插入和提取、位时钟的提取。
三、用户接口接口是交换机中唯一与外界发生物理连接的部分，为了保证交换机内部信号的传递与处理的一致性，任何外界系统原则上都必须通过接口与交换机内部发生关系。
下面讲述的是模拟用户接口，它完成了BORSCHT功能。
模拟用户接口使用的接口芯片是AM79R70，以及运放电路和PCM编解码芯片TP3067。
甲方一路和甲方二路合用一个DTMF解码芯片MT8870，乙方一路和乙方二路合用另外一个MT8870，作为拨号识别芯片。
模拟用户接口的硬件框图如下：元记发信令CID四、外线接口这部分框图如下：外线铃流经过桥电路后产生振铃信号，提供给记发器单元。

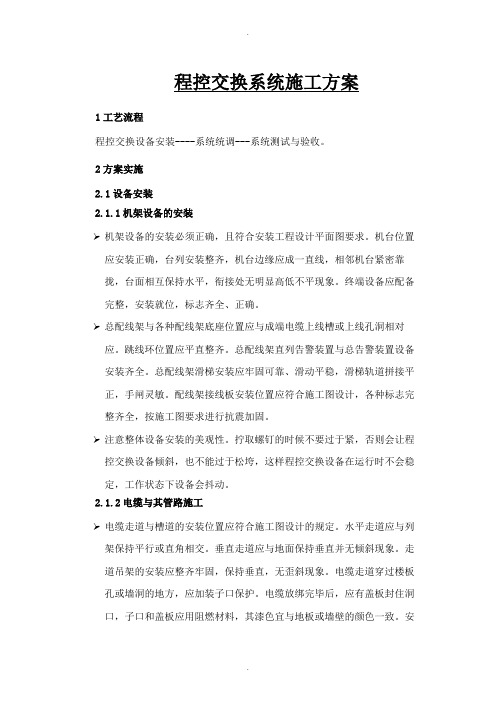

程控交换系统施工方案
程控交换系统施工方案1工艺流程程控交换设备安装----系统统调---系统测试与验收。
2方案实施2.1设备安装2.1.1机架设备的安装➢机架设备的安装必须正确，且符合安装工程设计平面图要求。
机台位置应安装正确，台列安装整齐，机台边缘应成一直线，相邻机台紧密靠拢，台面相互保持水平，衔接处无明显高低不平现象。
终端设备应配备完整，安装就位，标志齐全、正确。
➢总配线架与各种配线架底座位置应与成端电缆上线槽或上线孔洞相对应。
跳线环位置应平直整齐。
总配线架直列告警装置与总告警装置设备安装齐全。
总配线架滑梯安装应牢固可靠、滑动平稳，滑梯轨道拼接平正，手闸灵敏。
配线架接线板安装位置应符合施工图设计，各种标志完整齐全，按施工图要求进行抗震加固。
➢注意整体设备安装的美观性。
拧取螺钉的时候不要过于紧，否则会让程控交换设备倾斜，也不能过于松垮，这样程控交换设备在运行时不会稳定，工作状态下设备会抖动。
2.1.2电缆与其管路施工➢电缆走道与槽道的安装位置应符合施工图设计的规定。
水平走道应与列架保持平行或直角相交。
垂直走道应与地面保持垂直并无倾斜现象。
走道吊架的安装应整齐牢固，保持垂直，无歪斜现象。
电缆走道穿过楼板孔或墙洞的地方，应加装子口保护。
电缆放绑完毕后，应有盖板封住洞口，子口和盖板应用阻燃材料，其漆色宜与地板或墙壁的颜色一致。
安装沿墙单边或双边电缆走道时，在墙上埋设的支持物应牢固可靠，沿水平方向的间隔距离均匀。
安装后的走道应整齐一致，不得有起伏不平或歪斜现象。
安装槽道应端正牢固，并与大列保持垂直，列间槽道应成一直线。
➢布放电缆的规格、路由、截面和位置应符合施工图的规定，电缆排列必须整齐，外皮无损伤。
交、直流电源的馈电电缆，必须分开布放；电源电缆、信号电缆、用户电缆与中继电缆应分离布放。
布放槽道电缆可以不绑扎，槽内电缆应顺直，尽量不交叉。
在电缆进出槽道部位和电缆转弯处应绑扎或用塑料卡捆扎固定。
在活动地板地板下布放的电缆，应注意顺直不凌乱，尽量避免交叉，并且不得堵住送风通道。
程控器作业指导书范本
端子与外壳之间：2000VAC 50Hz/1min
无击穿和闪络
4
动作力矩
1、用扭矩搬手对轴逆时针施加3N.m的扭矩
2、用扭矩搬手对轴顺时针施加0.15N.m的扭矩
不损坏
不转动
5
端子强度
端子应能承受轴向80N，其它方向20N的力，具体操作按GB5095.8试验16f规定进行
顺德美的洗碗机公司作业指导书程控器性能试验报告
表码：XWJ/JC/DZD1-7编号：
规格型号
供厂家
批次
样品数量
环境条件
序号
项目
测试条件
判定基准
试验值或状态
结论
1
接触电阻
5V/1A DC
≤50mΩ
2
绝缘电阻
施加500VDC，1分钟测量
1、所有常开端子之间
2、端子与外壳之间
≥100MΩ
≥100MΩ
3
耐压
电气强度满足第3项要求
8
时序试验
1、额定电压下启动程控器，检查其步进时序
2、潮态后检查其步序
与时序图一致
时间精度误差≤10S，单步时间≥4分的则比标准精度≤15S
9
耐久性试验
电机在1.1UN条件下连续工作48小时
耐久性测试后程控器无故障，时间精度不变
10
启动特性
在0.85UN条件下各连续启动3次。
程控器电机能正常启动
11
*
盐雾试验
(5±0.1)%的盐水，35℃±2℃,48小时
带电件表面无干布擦不掉的锈蚀或锈蚀面积不超过1mm2。
12
*
球压阻燃试验
1、125℃±2℃，20N/2h,直径5mm
程控交换II实验指导书
目录前言...................................................... - 3 -实验一系统电源组成......................................... - 10 -实验二系统结构组成......................................... - 12 -实验三系统控制模块实验..................................... - 18 -实验四用户接口电路及2/4线变换实验......................... - 21 -实验五程控交换PCM编译码实验............................... - 29 -实验六信号音产生实验....................................... - 36 -实验七 DTMF译码实验........................................ - 41 -实验八主叫识别(CID)实验.................................... - 47 -实验九外线接口实验........................................ - 55 -实验十时分交换实验........................................ - 60 -实验十一 PC话务监视实验..................................... - 64 -实验十二基于PC参数设置实验................................. - 68 -实验十三 PC软件管理实验..................................... - 72 -实验十四四方会议实验........................................ - 76 -实验十五程控交换原理综合实验................................ - 79 -附录A ..................................................... - 81 -附录B ..................................................... - 91 -- 1 -- 2 -前言一、适用范围程控交换实验系统是为了配合《程控数字交换与交换网》的教学而设计的实验装置，这套系统上除了完成理论验证实验外，还可以完成该课程设计、毕业设计，以及二次性开发。
《程控交换技术》实验指导书
6．PBL 386 14的四线端口可供语音信号编译码器或交换矩阵使用。
空分交换单元（MC4066）：空分交换实际上是由模拟开关组面的交换矩阵，这里用的是MC4066；
时分中继单元（CPLD）：时分中继是将多路PCM数据和信令数据时分复用后在一条线路上传输，本模块的CPLD完成时分复用时分交换等功能；
时分交换开发单元（AT89C51）组成：AT89C51完成时分T型接线器MT8980的交换控制，在原理实验时接收AVR单片机交换命令，通过对MT8980接续寄存器和控制寄存器的写命令实现时分交换；在开发实验时，接收AVR发来的学生开发程序并存于其外部RAM中，通过控制命令运行并验证开发程序。
模拟用户线接口电路在实现上的最大压力是应能承受馈电、铃流和外界干扰等高压大电流的冲击，过去都是采用晶体管、变压器（或混合线圈）、继电器等分立元件构成。在实际中，基于实现和应用上的考虑，通常将BORSHCT功能中过压保护由外接元器件完成，编解码器部分另单成一体，集成为编解码器（CODEC），其余功能由集成模拟SLIC完成。
回铃音：（Echo tone）1秒送，4秒断的5秒断续的500Hz信号。
忙音：（busy tone）0.35秒送，0.35秒断的0.7秒断续的500Hz信号。
B．振铃信号（铃流）：一般采用频率为25Hz，幅度为75V±15V的交流电压，以1秒送，4秒断的5秒断续方式发送。
在本实验系统中，CPLD可编程器件EPM240用作程控交换系统的交换/控制模块与各种信号产生模块，简称信令信号产生单元。其内部逻辑组成框图如图2-1所示。
程控交换系统施工方案
程控互换系统施工方案1工艺流程程控互换设施安装 ----系通通调---系统测试及查收。
2方案实行2.1 设施安装机架设施的安装?机架设施的安装一定正确，且切合安装工程设计平面图要求。
机台地点应安装正确，台列安装齐整，机台边沿应成向来线，相邻机台密切聚拢，台面互相保持水平，连接处无显然高低不平现象。
