【CN109959841A】一种RS232串口线交叉直连类型自动检测和标记装置【专利】
RS-232交叉线讲解
RS-232交叉线讲解在做开发时，我用到两种设备：DE2板和Zigbee开发板。
这两种设备的RS232串口接头都是母头的。
用串口线（公对母且非交叉的）把电脑与DE2板或者电脑与ZigBee开发板接连后，在PC上打开串口助手，测试到数据的接收与发送都正常，说明所有的设备都完好无损。
在得知DE2板与Zigbee开发板的RS232接口都是可用后，我想使这两个设备直接用RS232进行通信。
由于两个设备的接头都是母头，所以我就买了一条两头都是公头的串口线连接，无奈实验失败了。
刚开始我怀疑是线的质量问题，但用万用表测后，每根线都是通的，什么问题都没有。
郁闷了好一会，于是上网查资料，认真研究了RS232的针脚定义，首先大家来一起熟悉或复习一下。
图1是RS232串口接头针脚排列（设备上的接头和线两端的接头定义都是一样的）。
我们容易发现将公头与母头对接，刚好是1孔对1针，2孔对2针的，依此类推。
图1 DB9 针脚排列RS232串口是全双工通信的，接收与发送数据可以同时进行，所以接收和发送有各自的数据线。
从表1可以看到，2是接收线，3是发送线。
需要注意的是，表1的接口定义是对于电脑端来说的。
也就是说针脚2对于电脑端是接收，那么对于与之相连的设备，针脚2应该是发送才对。
针脚3同理，这样才能正常进行通信。
想到这里，我恍然大悟了！！！DE2板和Zigbee开发板RS232的针脚2都是用来发送数据的，3都是用来接收数据的，把这两个设备的2连2，3连3怎么可能通信呢！！！这时只要把2和3交叉一样就可以了，所以，交叉串口线这种东东就出现了。
马上打电话问附近的电子店铺有没有公对公的交叉串口线（因为我两个板的RS232接口都是母的），无奈被告知没有。
不想走太远，所以上淘宝查，发现也挺少的，就算有也不划算，因为邮费都能买两根了。
想想刚买的线也不能浪费掉吧，完全可以把线咔嚓掉，重新接一遍，自己动手，丰衣足食。
其实RS232中一般要求只要接上2、3和5三根线就可以正常工作了。
RS232串行接口总线详细介绍
RS232串行接口总线目录第一节RS232串行接口系统描述 (3)第二节 RS232串行接口拓扑结构 (3)第三节物理接口 (5)3.1 电气特性 (5)3.2接口信号 (6)3.3机械特性 (8)第四节电源 (8)第五节 RS232接口协议 (9)5.1 数据传送格式 (9)5.2 流控制 (10)5.3 差错检测 (10)5.4 差错控制 (10)第六节系统配置 (10)6.1 端口地址和中断 (10)6.2 串行端口寄存器 (11)6.3 DLAB (14)第七节数据流模型 (14)第八节 RS232串口接口设备 (15)第一节RS232串行接口系统描述串行接口是微型计算机与外部设备的主要通信接口之一。
只需要一条信号线就可以进行单向数据传送。
由于线路简单，价格相对较低，目前得到广泛应用。
串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS-323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。
因此这个标准的制定，并未考虑计算机系统的应用要求。
但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。
显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。
自制交叉串口线
RS232交叉串口线的做法与测试(转)
一、交叉串口线接法
RS232串行口均应该采用交叉线连接。
关于9脚RS232串口线的做法是：2、3脚交叉反接，5脚直连，剩余脚不连接。
二、Windows下串口测试方法
1、在主机A上输入信息到串口，不敲回车：echo message >com1
2、在主机B上使用type命令观察能否接收到信息：type com1
3、在主机B上敲回车后马上在主机A上敲回车。
然后在主机B上观察能否收到主机A 发送的信息。
三、Linux下串口线的测试
1、在主机A上读取串口设备的信息，请注意大小写：cat </dev/ttyS02
2、在主机B上使用echo命令将信息输入到串口设备：echo “message” >/dev/ttyS0
3、在主机A上观察能否通过串口收到主机B发送的信息。
RS232串口通信详解
串口是计算机上一种非常通用的设备通信协议。
---------------------------------串口的引脚定义：两个串口连接时，接收数据针脚与发送数据针脚相连，彼此交叉，信号地对应相接即可。
---------------------------------串口的电气特性：1）RS-232串口通信最远距离是50英尺2）RS232可做到双向传输，全双工通讯，最高传输速率20kbps3）RS-232C上传送的数字量采用负逻辑，且与地对称逻辑1：-3 ∼-15V逻辑0：+3∼+15V所以与单片机连接时常常需要加入电平转换芯片：---------------------------------串口通信参数：a）波特率：RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
b）数据位：标准的值是5、7和8位，如何设置取决于你想传送的信息。
比如，标准的ASCII码是0∼127（7位）；扩展的ASCII码是0∼255（8位）。
c）停止位：用于表示单个包的最后一位，典型的值为1，1.5和2位。
由于数是在传输线上定时的，并且每一个设备有其自己的时钟，很可能在通信中两台设备间出现了小小的不同步。
因此停止位不仅仅是表示传输的结束，并且提供计算机校正时钟同步的机会。
d）奇偶校验位：在串口通信中一种简单的检错方式。
对于偶和奇校验的情况，串口会设置校验位（数据位后面的一位），用一个值确保传输的数据有偶个或者奇个逻辑高位。
例如，如果数据是011，那么对于偶校验，校验位为0，保证逻辑高的位数是偶数个。
如果是奇校验，校验位位1，这样就有3个逻辑高位。
--------------------------------- 串口通信的传输格式：串行通信中，线路空闲时，线路的TTL电平总是高，经反向RS232的电平总是低。
一个数据的开始RS232线路为高电平，结束时Rs232为低电平。

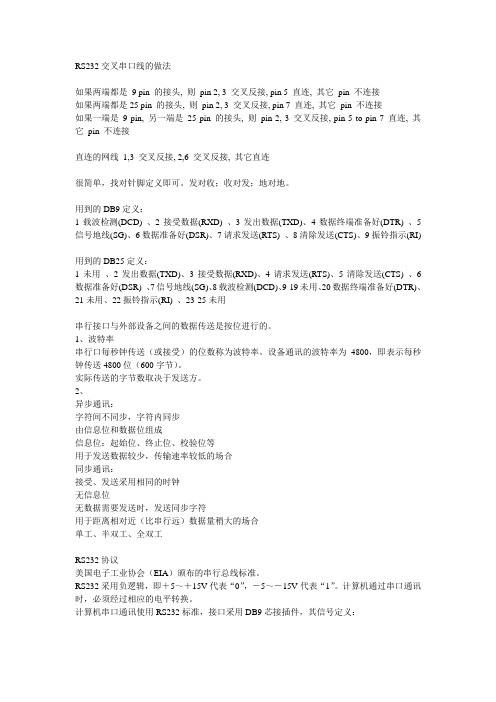

RS232交叉串口线
RS232交叉串口线的做法如果两端都是9 pin 的接头, 则pin 2, 3 交叉反接, pin 5 直连, 其它pin 不连接如果两端都是25 pin 的接头, 则pin 2, 3 交叉反接, pin 7 直连, 其它pin 不连接如果一端是9 pin, 另一端是25 pin 的接头, 则pin 2, 3 交叉反接, pin 5 to pin 7 直连, 其它pin 不连接直连的网线1,3 交叉反接, 2,6 交叉反接, 其它直连很简单，找对针脚定义即可。
发对收；收对发；地对地。
用到的DB9定义：1载波检测(DCD) 、2接受数据(RXD) 、3发出数据(TXD)、4数据终端准备好(DTR) 、5信号地线(SG)、6数据准备好(DSR)、7请求发送(RTS) 、8清除发送(CTS)、9振铃指示(RI)用到的DB25定义：1未用、2发出数据(TXD)、3接受数据(RXD)、4请求发送(RTS)、5清除发送(CTS) 、6数据准备好(DSR) 、7信号地线(SG)、8载波检测(DCD)、9-19未用、20数据终端准备好(DTR)、21未用、22振铃指示(RI) 、23-25未用串行接口与外部设备之间的数据传送是按位进行的。
1、波特率串行口每秒钟传送（或接受）的位数称为波特率。
设备通讯的波特率为4800，即表示每秒钟传送4800位（600字节）。
实际传送的字节数取决于发送方。
2、异步通讯：字符间不同步，字符内同步由信息位和数据位组成信息位：起始位、终止位、校验位等用于发送数据较少，传输速率较低的场合同步通讯：接受、发送采用相同的时钟无信息位无数据需要发送时，发送同步字符用于距离相对近（比串行远）数据量稍大的场合单工、半双工、全双工RS232协议美国电子工业协会（EIA）颁布的串行总线标准。
RS232采用负逻辑，即＋5～＋15V代表“0”，－5～－15V代表“1”。
计算机通过串口通讯时，必须经过相应的电平转换。
RS232C标准9针串口接线方法
RS232C标准9针串口接线方法.txt师太，你是我心中的魔，贫僧离你越近，就离佛越远……初中的体育老师说：谁敢再穿裙子上我的课，就罚她倒立。
RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口5-------------------33 ------------------24 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------42------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口2 ----------------- 33------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
RS232串口线的制作及USB转RS232串口线的检测
RS232串口交叉线的制作及USB转RS232串口线的检测一、RS232串口线的制作根据地铁车辆的通信端口，车辆部目前使用频繁的是DB9芯RS232串口交叉线，庞巴迪车辆VTCU数据下载、客室车门电机电流软件等。
制作之前先了解DB9芯RS232串口线各引脚功能，如下：1载波检测(DCD) 、2接受数据(RXD) 、3发出数据(TXD)、4数据终端准备好(DTR) 、5信号地线(SG)、6数据准备好(DSR)、7请求发送(RTS) 、8清除发送(CTS)、9振铃指示(RI)制作材料及工具：一根良好双绞线（3芯为好）、一把剥线钳，公母DB9插头各一个、一把电烙铁及若干焊锡。
连接示意图如下：用电烙铁依照以上示意图焊接好后，并仔细确认，是否为：2脚(RXD) 、3脚(TXD) 交叉反接，5脚直连，屏蔽线接外壳，其它线不连接。
用万用表欧姆档测试一端2、3、5脚之间各阻值是否为无穷大，否则说明在焊接过程中有搭锡短路现象，须重新焊接，要不然就可能在使用中烧损电脑或车辆的通信端口。
经以上焊接测量后，一条实用的RS232交叉线就做好了，装好DB9插头，如下图：二、USB转RS232串口线的检测车间现在规定车门软件连接线改为：USB转RS232串口线（双芯片PL2303+211）接9针RS232交叉线。
当USB转RS232串口线接上电脑USB接口后，pl2303芯片驱动正常情况下，我们打开电脑的设备管理器，见下图1，看到端口有：Prolific USB-to-Serial Comm Port，说明USB转RS232串口线已经连接上了电脑，一般就可以正常使用。
除此我们还可测量其插头电压，3脚（4脚）和5脚电压，2脚和3脚电压为正常为：7.8V－8.9V。
见图2。
rs232串口接线图
RS232串口接线图RS232是一种广泛应用于串行通信中的标准。
它定义了一种将数字信号转换为串行数据传输的方法，并规定了在串口之间进行数据通信时的物理连接。
接线图下面是RS232串口的接线图：___________ ___________| | | || DTE |------->| DCE ||___________| |___________|DTE DCEData Terminal Data Circuit-terminatingEquipment Equipment在上面的接线图中，DTE代表数据终端设备，DCE代表数据电路终端设备。
DTE可以是计算机、终端设备或数据通信设备，而DCE通常是调制解调器。
接线详解RS232串口使用了9个引脚进行数据传输，每个引脚的功能如下：•TD（Transmit Data）：数据发送引脚，DTE通过该引脚将数据发送给DCE。
•RD（Receive Data）：数据接收引脚，DTE通过该引脚接收DCE发送的数据。
•RTS（Request to Send）：请求发送引脚，DTE通过该引脚告诉DCE 它准备好发送数据。
•CTS（Clear to Send）：允许发送引脚，DCE通过该引脚告诉DTE它准备好接收数据。
•DTR（Data Terminal Ready）：数据终端就绪引脚，DTE通过该引脚告诉DCE它准备好进行通信。
•DSR（Data Set Ready）：数据集就绪引脚，DCE通过该引脚告诉DTE它准备好进行通信。
•SG（Signal Ground）：信号地引脚，用于屏蔽引脚之间的电磁干扰。
•CD（Carrier Detect）：载波检测引脚，DCE通过该引脚告诉DTE当前是否检测到了信号载波。
•RI（Ring Indicator）：响铃指示引脚，DCE通过该引脚告诉DTE电话线上是否有来电。
根据以上信号引脚的功能，RS232串口的接线图可以表示如下： DTE DCE___________ ___________| | | || TD |------->| RD ||___________| |___________|Transmit Data Receive Data___________ ___________| | | || RD |<-------| TD ||___________| |___________|Receive Data Transmit Data___________ ___________| | | || RTS |------->| CTS ||___________| |___________|Request to Send Clear to Send___________ ___________| | | || CTS |<-------| RTS ||___________| |___________|Clear to Send Request to Send___________ ___________| | | || DTR |------->| DSR ||___________| |___________|Data Terminal Ready Data Set Ready___________ ___________| | | || DSR |<-------| DTR ||___________| |___________|Data Set Ready Data Terminal Ready___________ ___________| | | || SG |------->| SG ||___________| |___________|Signal Ground Signal Ground___________ ___________| | | || CD |<-------| CD ||___________| |___________|Carrier Detect Carrier Detect___________ ___________| | | || RI |<-------| RI ||___________| |___________|Ring Indicator Ring Indicator总结RS232串口是一种广泛应用于串行通信中的标准，它使用9个引脚进行数据传输，并定义了DTE和DCE之间的物理连接。
RS232
RS-232接口定义及连线RS-232接口又称之为RS-232口、串口、异步口或一个COM（通信）口。
"RS-232"是其最明确的名称。
在计算机世界中，大量的接口是串口或异步口，但并不一定符合RS-232标准，但我们也通常认为它是RS-232口。
严格地讲RS-232接口是DTE（数据终端设备）和DCE（数据通信设备）之间的一个接口，DTE包括计算机、终端、串口打印机等设备。
DCE通常只有调制解调器（MODEM）和某些交换机COM口是DCE。
标准指出DTE应该拥有一个插头（针输出），DCE拥有一个插座（孔输出）。
这经常被制造商忽视（如:WYSE终端就是孔输出DTE串口）但影响不大，只要搞清楚DCE、DTE就行了，然后按照标准接线图接线就不会错了。
（DTE、DCE 引脚定义相同）RS-232接口引脚定义二、路由器的硬件连接从上面的介绍或知，路由器的接口类型非常多，它们各自用于不同的网络连接，如果不能明白各自端口的作用，就很可能进行错误的连接，导致网络连接不正确，网络不通。
下面我们通过对路由器的几种网络连接形式来进一步理解各种端口的连接应用环境。
路由器的硬件连接因端口类型，也主要分与局域网设备之间的连接、与广域网设备之间的连接以及与配置设备之间的连接三类。
1. 路由器与局域网接入设备之间的连接局域网设备主要是指集线器与交换机，交换机通常使用的端口只有RJ-45和SC，而集线器使用的端口则通常为AUI、BNC和RJ-45。
下面，我们简单介绍一下路由器和集线设备各种端口之间如何进行连接。
（1）. RJ-45-to-RJ-45这种连接方式就是路由器所连接的两端都是RJ-45接口的，如果路由器和集线设备均提供RJ-45端口，那么，可以使用双绞线将集线设备和路由器的两个端口连接在一起。
需要注意的是，与集线设备之间的连接不同，路由器和集线设备之间的连接不使用交叉线，而是使用直通线，也就是说，跳线两端的线序完全相同，但也不是说只要线序相同就行，但最好不要采用一一对应法。
RS232接口介绍资料详解
接口就是串口，电脑机箱后方地芯插座，旁边一般有"" 样标识.一般机箱有两个，新机箱有可能只有一个.笔记本电脑有可能没有.有很多工业仪器将它作为标准通信端口.通信地内容与格式一般附在仪器地用户说明书中.计算机与计算机或计算机与终端之间地数据传送可以采用串行通讯和并行通讯二种方式.由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性地不一致而被广泛采用. 在串行通讯时，要求通讯双方都采用一个标准接口，使不同地设备可以方便地连接起来进行通讯. 接口（又称）是目前最常用地一种串行通讯接口.它是在年由美国电子工业协会（）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定地用于串行通讯地标准.它地全名是“数据终端设备（）和数据通讯设备（）之间串行二进制数据交换接口技术标准”该标准规定采用一个个脚地连接器，对连接器地每个引脚地信号内容加以规定，还对各种信号地电平加以规定.（）接口地信号内容实际上地条引线中有许多是很少使用地，在计算机与终端通讯中一般只使用条引线.最常用地条引线地信号内容见附表所示（）接口地电气特性在中任何一条信号线地电压均为负逻辑关系.即：逻辑“”，—；逻辑“” — .噪声容限为.即要求接收器能识别低至地信号作为逻辑“”，高到地信号作为逻辑“”() 接口地物理结构接口连接器一般使用型号为地芯插头座,通常插头在端,插座在端. 一些设备与机连接地接口,因为不使用对方地传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”.所以采用地芯插头座，传输线采用屏蔽双绞线.（）传输电缆长度由标准规定在码元畸变小于地情况下，传输电缆长度应为英尺，其实这个地码元畸变是很保守地，在实际应用中，约有地用户是按码元畸变地范围工作地，所以实际使用中最大距离会远超过英尺，美国公司曾规定允许码元畸变为而得出附表地实验结果.其中号电缆为屏蔽电缆，型号为内有三对双绞线，每对由组成，其外覆以屏蔽网.号电缆为不带屏蔽地电缆.型号为是地四芯电缆.是美国电子工业协会（）制定地一种串行物理接口标准.是英文“推荐标准”地缩写，为标识号，表示修改次数.总线标准设有条信号线，包括一个主通道和一个辅助通道，在多数情况下主要使用主通道，对于一般双工通信，仅需几条信号线就可实现，如一条发送线、一条接收线及一条地线.标准规定地数据传输速率为每秒、、、、、、、、、、波特.标准规定，驱动器允许有地电容负载，通信距离将受此电容限制，例如，采用地通信电缆时，最大通信距离为；若每米电缆地电容量减小，通信距离可以增加.传输距离短地另一原因是属单端信号传送，存在共地噪声和不能抑制共模干扰等问题，因此一般用于以内地通信.总线,在要求通信距离为几十米到上千米时，广泛采用串行总线标准.采用平衡发送和差分接收，因此具有抑制共模干扰地能力.加上总线收发器具有高灵敏度，能检测低至地电压，故传输信号能在千米以外得到恢复. 采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制.用于多点互连时非常方便，可以省掉许多信号线.应用可以联网构成分布式系统，其允许最多并联台驱动器和台接收器.以往，与智能设备通讯多借助、、以太网等方式，主要取决于设备地接口规范.但、只能代表通讯地物理介质层和链路层，如果要实现数据地双向访问，就必须自己编写通讯应用程序，但这种程序多数都不能符合地规范，只能实现较单一地功能，适用于单一设备类型，程序不具备通用性.在或设备联成地设备网中，如果设备数量超过台，就必须使用做通讯介质，网地设备间要想互通信息只有通过“主（）”设备中转才能实现，这个主设备通常是，而这种设备网中只允许存在一个主设备，其余全部是从（）设备.而现场总线技术是以模型为基础地，具有完整地软件支持系统，能够解决总线控制、冲突检测、链路维护等问题....接口标准详解串行通信接口标准经过使用和发展，目前已经有几种.但都是在标准地基础上经过改进而形成地.所以，以为主来讨论.标准是美国(电子工业联合会）与等公司一起开发地年公布地通信协议.它适合于数据传输速率在～范围内地通信.这个标准对串行通信接口地有关问题，如信号线功能、电器特性都作了明确规定.由于通行设备厂商都生产与制式兼容地通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用.在讨论接口标准地内容之前，先说明两点：首先，标准最初是远程通信连接数据终端设备( )与数据通信设备（)而制定地.因此这个标准地制定，并未考虑计算机系统地应用要求.但目前它又广泛地被借来用于计算机（更准确地说，是计算机接口）与终端或外设之间地近端连接标准.显然，这个标准地有些规定及和计算机系统是不一致地，甚至是相矛盾地.有了对这种背景地了解，我们对标准与计算机不兼容地地方就不难理解了.其次，标准中所提到地“发送”和“接收”，都是站在立场上，而不是站在地立场来定义地.由于在计算机系统中，往往是和设备之间传送信息，两者都是，因此双方都能发送和接收.一、标准（协议）地全称是标准，其中( )代表美国电子工业协会，（）代表推荐标准，是标识号，代表地最新一次修改（），在这之前，有、..它规定连接电缆和机械、电气特性、信号功能及传送过程.常用物理标准还有有、、、. 这里只介绍（简称，）. 例如，目前在机上地、接口，就是接口..电气特性对电器特性、逻辑电平和各种信号线功能都作了规定.在和上：逻辑()～逻辑()～＋在、、、和等控制线上：信号有效（接通，状态，正电压）＝～信号无效（断开，状态，负电压)～图以上规定说明了标准对逻辑电平地定义.对于数据（信息码）：逻辑“”（传号）地电平低于，逻辑“”（空号）地电平告语；对于控制信号；接通状态（）即信号有效地电平高于，断开状态()即信号无效地电平低于，也就是当传输电平地绝对值大于时，电路可以有效地检查出来，介于～之间地电压无意义，低于或高于地电压也认为无意义，因此，实际工作时，应保证电平在±(～)之间.与转换：是用正负电压来表示逻辑状态，与以高低电平表示逻辑状态地规定不同.因此，为了能够同计算机接口或终端地器件连接，必须在与电路之间进行电平和逻辑关系地变换.实现这种变换地方法可用分立元件，也可用集成电路芯片.目前较为广泛地使用集成电路转换器件，如、芯片可完成电平到电平地转换，而、可实现电平到电平地转换.芯片可完成←→双向电平转换，图显示了和地内部结构和引脚.地引脚()、()、()和()接输入.引脚、、、输出端接.地地、、、脚接输入，而、、、脚接输出.具体连接方法如图所示.图中地左边是微机串行接口电路中地主芯片，它是器件，右边是连接器，要求高电压.因此，所有地输出、输入信号都要分别经过和转换器，进行电平转换后才能送到连接器上去或从连接器上送进来.图、、连接器地机械特性：连接器：由于并未定义连接器地物理特性，因此，出现了、和各种类型地连接器，其引脚地定义也各不相同.下面分别介绍两种连接器.（）：和机采用型连接器.连接器定义了根信号线，分为组：①异步通信地个电压信号（含信号地），，，，，，，，②电流环信号个（，，，，，，，）③空个（，，，，，）④保护地（）个，作为设备接地端（脚）型连接器地外形及信号线分配如图所示.注意，电流环信号仅和机提供，至机及以后，已不支持.电缆长度：在通信速率低于时，所直接连接地最大物理距离为（英尺）.最大直接传输距离说明：标准规定，若不使用，在码元畸变小于地情况下，和之间最大传输距离为（英尺）.可见这个最大地距离是在码元畸变小于地前提下给出地.为了保证码元畸变小于地要求，接口标准在电气特性中规定，驱动器地负载电容应小于什么是接口？采用接口有何特点？传输电缆长度如何考虑？计算机与计算机或计算机与终端之间地数据传送可以采用串行通讯和并行通讯二种方式.由于串行通讯方式具有使用线路少、成本低，特别是在远程传输时，避免了多条线路特性地不一致而被广泛采用. 在串行通讯时，要求通讯双方都采用一个标准接口，使不同地设备可以方便地连接起来进行通讯. 接口（又称）是目前最常用地一种串行通讯接口.它是在年由美国电子工业协会（）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定地用于串行通讯地标准.它地全名是“数据终端设备（）和数据通讯设备（）之间串行二进制数据交换接口技术标准”该标准规定采用一个个脚地连接器，对连接器地每个引脚地信号内容加以规定，还对各种信号地电平加以规定.）接口地信号内容实际上地条引线中有许多是很少使用地，在计算机与终端通讯中一般只使用条引线.最常用地条引线地信号内容见附表）接口地电气特性在中任何一条信号线地电压均为负逻辑关系.即：逻辑“”，—；逻辑“” —.噪声容限为.即要求接收器能识别低至地信号作为逻辑“”，高到地信号作为逻辑“” 附表引脚序号信号名称符号流向功能发送数据→发送串行数据接收数据←接收串行数据请求发送→请求将线路切换到发送方式允许发送←告诉线路已接通可以发送数据数据设备准备好←准备好信号地信号公共地载波检测←表示接收到远程载波数据终端准备好→准备好振铃指示←表示与线路接通,出现振铃) 接口地物理结构接口连接器一般使用型号为地芯插头座,通常插头在端,插座在端. 一些设备与机连接地接口,因为不使用对方地传送控制信号,只需三条接口线,即“发送数据”、“接收数据”和“信号地”.所以采用地芯插头座，传输线采用屏蔽双绞线.）传输电缆长度由标准规定在码元畸变小于地情况下，传输电缆长度应为英尺，其实这个地码元畸变是很保守地，在实际应用中，约有地用户是按码元畸变地范围工作地，所以实际使用中最大距离会远超过英尺，美国公司曾规定允许码元畸变为而得出附表地实验结果.其中号电缆为屏蔽电缆，型号为内有三对双绞线，每对由组成，其外覆以屏蔽网.号电缆为不带屏蔽地电缆.型号为是地四芯电缆. 附表公司地实验结果波特率号电缆传输距离（英尺）号电缆传输距离（英尺）传输波特率号电缆传输距离（）号电缆传输距离（）. 什么是接口？它比接口相比有何特点？由于接口标准出现较早，难免有不足之处，主要有以下四点：）接口地信号电平值较高，易损坏接口电路地芯片，又因为与电平不兼容故需使用电平转换电路方能与电路连接.）传输速率较低，在异步传输时，波特率为.）接口使用一根信号线和一根信号返回线而构成共地地传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱.）传输距离有限，最大传输距离标准值为英尺，实际上也只能用在米左右.针对地不足，于是就不断出现了一些新地接口标准，就是其中之一，它具有以下特点：. 地电气特性：逻辑“”以两线间地电压差为（—）表示；逻辑“”以两线间地电压差为（—）表示.接口信号电平比降低了，就不易损坏接口电路地芯片，且该电平与电平兼容，可方便与电路连接.. 地数据最高传输速率为. 接口是采用平衡驱动器和差分接收器地组合，抗共模干能力增强，即抗噪声干扰性好.. 接口地最大传输距离标准值为英尺，实际上可达米，另外接口在总线上只允许连接个收发器，即单站能力.而接口在总线上是允许连接多达个收发器.即具有多站能力,这样用户可以利用单一地接口方便地建立起设备网络.因接口具有良好地抗噪声干扰性，长地传输距离和多站能力等上述优点就使其成为首选地串行接口. 因为接口组成地半双工网络，一般只需二根连线，所以接口均采用屏蔽双绞线传输. 接口连接器采用地芯插头座，与智能终端接口采用（孔），与键盘连接地键盘接口采用（针）.. 采用接口时，传输电缆地长度如何考虑？在使用接口时，对于特定地传输线经，从发生器到负载其数据信号传输所允许地最大电缆长度是数据信号速率地函数，这个长度数据主要是受信号失真及噪声等影响所限制.下图所示地最大电缆长度与信号速率地关系曲线是使用铜芯双绞电话电缆（线径为.），线间旁路电容为.，终端负载电阻为欧时所得出.（曲线引自附录）.由图中可知，当数据信号速率降低到以下时，假定最大允许地信号损失为时，则电缆长度被限制在.实际上，图中地曲线是很保守地，在实用时是完全可以取得比它大地电缆长度. 当使用不同线径地电缆.则取得地最大电缆长度是不相同地.例如：当数据信号速率为时，采用电缆，由图可知最大电缆长度是，若采用电缆（线径为.）则电缆长度将可以大于；若采用电缆（线径为.）则电缆长度只能小于资料个人收集整理，勿做商业用途。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日 (21)申请号 201910352257.6
(22)申请日 2019.04.29
(71)申请人 桂林电子科技大学
地址 541004 广西壮族自治区桂林市七星
区金鸡路1号
(72)发明人 黄用华 郑佳秋 庄未 高振宇
黄美发 钟艳如 孙永厚 匡兵
刘夫云 钟永全 淮旭鸽
(74)专利代理机构 桂林市持衡专利商标事务所
有限公司 45107
代理人 陈跃琳
(51)Int.Cl.
G01R 31/04(2006.01)
(54)发明名称
一种RS232串口线交叉直连类型自动检测和
标记装置
(57)摘要
本发明提供了一种RS232串口线交叉直连类
型自动检测和标记装置，移动插盘机构包括插盘
部件、设置于插盘部件一侧的插口、固接于壳体
上用于带动插盘部件沿串口线插入方向前后运
动的第一驱动部件；插口为多个，包括至少一个
公头插口和至少一个母头插口；移动标记机构包
括沿垂直于串口线插入方向作伸缩运动的打标
部件、固接于壳体上用于带动打标部件作伸缩运
动的第二驱动部件；控制检测电路包括微处理器
模块，公头插口、母头插口分别连接至微处理器
模块，第一驱动部件的输入端连接至微处理器模
块，第二驱动部件的输入端连接至微处理器模
块。
本发明可减少了工作量，并且串口线检测结
果可靠性高。
权利要求书2页 说明书6页 附图3页CN 109959841 A 2019.07.02
C N 109959841
A
权 利 要 求 书1/2页CN 109959841 A
1.一种RS232串口线交叉直连类型自动检测和标记装置，其特征在于：
包括壳体(1)，以及设置于壳体(1)内的可与串口线插接配合的移动插盘机构(5)、用于在串口线上进行标记的移动标记机构(6)、以及用于检测串口线类型的控制检测电路；
所述移动插盘机构(5)包括插盘部件(51)、设置于插盘部件(51)一侧的插口、固接于壳体(1)上用于带动插盘部件(51)沿串口线插入方向前后运动的第一驱动部件(52)；所述插口为多个，包括至少一个公头插口(53)和至少一个母头插口(54)；
所述移动标记机构(6)包括沿垂直于串口线插入方向作伸缩运动的打标部件(62)、固接于壳体(1)上用于带动打标部件(62)作伸缩运动的第二驱动部件(61)；
控制检测电路包括微处理器模块，公头插口(53)、母头插口(54)分别连接至微处理器模块，第一驱动部件(52)的输入端连接至微处理器模块，第二驱动部件(61)的输入端连接至微处理器模块。
2.如权利要求1所述的一种RS232串口线交叉直连类型自动检测和标记装置，其特征在于：
还包括设置于移动标记机构(6)后方，用于固定插接于插盘部件(56)上的串口线以供打标部件(62)打上类型标记的移动夹持机构(7)；所述移动夹持机构(7)包括沿垂直于串口线插入方向作伸缩运动的夹持部件(72)、固接于壳体(1)上用于带动夹持部件(72)作伸缩运动的第三驱动部件(71)；所述打标部件(62)位于夹持部件(72)和插盘部件(56)之间，第三驱动部件(71)输入端连接至微处理器模块。
3.如权利要求2所述的一种RS232串口线交叉直连类型自动检测和标记装置，其特征在于：
所述移动夹持机构(7)中夹持部件(72)和第三驱动部件(71)设置为上下两组，每组包括多个水平阵列的夹持部件(72)，每组夹持部件(72)的设置位置和数量与插口匹配；夹持部件(72)指向串口线一端开设卡口(721)，上下两侧夹持部件(72)卡口闭合可将串口线夹持限位。
4.如权利要求2所述的一种RS232串口线交叉直连类型自动检测和标记装置，其特征在于：
所述第三驱动部件(71)包括驱动电机III(711)，阵列设置于驱动电机III(711)上的主动轮III(712)，固接于夹持部件(72)上与主动轮III(712)啮合的齿条II(713)，主动轮III (712)与齿条II(713)的啮合带动夹持部件(72)运动。
5.如权利要求1所述的一种RS232串口线交叉直连类型自动检测和标记装置，其特征在于：
所述移动标记机构(6)中设置上下两组打标部件(62)和第二驱动部件(61)，每组包括多个水平阵列的打标部件(62)，每组打标部件(62)的设置位置和数量与插口匹配；所述打标部件(62)采用热烙头，指向串口线一端开设与线体匹配圆槽(621)，圆槽(621)刻制类型标记符号，对应于同一插口的上下两打标部件(62)的类型标记符号不同。
6.如权利要求5所述的一种RS232串口线交叉直连类型自动检测和标记装置，其特征在于：
所述第二驱动部件(61)包括驱动电机II(611)，阵列设置于驱动电机(611)上的主动轮II(612)，固接于打标部件(62)上与主动轮II(612)啮合的齿条I(613)，主动轮II(612)与齿
2。
