基于RS232的双机通信实验程序和电路图
EA=1; //打开总中断
ES=1;//打开串口1中断
while(1)
{
if(anjian==0)//判断按键
{
delay(5);
if(anjian==1)//按键消抖动
{
num=num+1;
}
if(num==11)
{
num=0;
}
P0=table[num];//读数组中的值
实训成绩
批阅教师
日期
实验报告
课程名称现场总线技术及其应用
专业班级电信1012
学号2010118504150
学生姓名朱胜强
指导教师范玉刚
实训地点德行楼
2013年5月10日
基于RS232的双机通信实验
一、实验目的
1、理解串行通信的基本概念和51系列单片机的串行通信接口结构。
2、 理解现场仪表的通讯过程
二、实验内容
1、 使用串口实现单片机1与单片机2的数据通信，实现互相控制。要求按下单片机1系统板上的按键，单片机2系统板上LED点亮。
三、实验环境
1、编程软件keil
2、仿真软件proteus
四、实验原理
MAX232芯片用于电平转换，实现RS232电平与TTL电平(单片机)的互相转换。本次实验单片机之间通信不使用握手信号，只需3根信号线：TXD(发送线)，RXD(接收线)，GND(地线)。单片机之间通信的原理图如图1所示，当单片机1(主机)查询外接控制开关S3按下时，单片机1发送一个自定义信号给单片机2(从机)，单片机2收到信号后点亮指示灯LED4。
{
TMOD=0x20; //定时器1工作方式2
TH1=0xFD; //11.0592Mhz 9600bps
TL1=0xFD;
TR1=1;//启动定时器1
SCON=0x5; //模式1：8位数据可变波特率,允许接收
EA=1; //打开总中断
ES=1;//打开串口1中断
}
//中断接收函数
voidrec() interrupt 4
//延时函数
void delay(unit z)
{
unitx,y;
for(x=z;x>0;x--);
for(y=110;y>0;y--);
}
//主函数
void main()
{
TMOD=0x20; //定时器1工作方式2
TH1=0xFD; //11.0592Mhz 9600bps
TL1=0xFD;
TR1=1;//启动定时器1
图1 单片机之间通信的原理图
五、实验过程
单片机1的程序：
#include<reg52.h>
#define uchar unsigned char//宏定义
#deห้องสมุดไป่ตู้ine unit unsigned int//宏定义
sbit anjian=P1^0;//定义按键的位
ucharnum;
uchar codetable[]={0xff,0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90}; //数码管显示数
SBUF=table[num]; //发送值
}
TI=0;//清除发送中断标志位
}
}
单片机2的程序：
#include<reg52.h>
#define uchar unsigned char//宏定义
#define unit unsigned int //宏定义
unsigned char rec_c;
void main()
{
RI=0;//清除串口中断接收标志位
rec_c=SBUF;//读串口缓冲区值
P1=rec_c;//数码管显示
}
六、实验结论
在单片机跟单片机之间通过MAX232通信的时候最重要的就是要设置好两个单片机的串口通信的初始化，只有确保了初始化的正确，后面的工作才能顺利的进行。在硬件的连接上，两片MAX232之间的连接要将TXD和RXD相连，这样才能实现两个单片机之间的通信。
基于RS232的双机通信实验程序和电路图.doc
五、实验过程
单片机1的程序：
#include<reg52.h>
#define uchar unsigned char//宏定义
#define unit unsigned int//宏定义
sbit anjian=P1^0;//定义按键的位
ucharnum;
uchar codetable[]={0xff,0xc0,0xf9,0xa4,0xb0,0x9
SBUF=table[num]; //发送值
}
TI=0;//清除发送中断标志位
}
}
单片机2的程序：
#include<reg52.h>
#define uchar unsigned char//宏定义
#define unit unsigned int //宏定义
unsigned char rec_c;
void main()
{
TMOD=0x20; //定时器1工作方式2
TH1=0xFD; //11.0592Mhz 9600bps
TL1=0xFD;
TR1=1;//启动定时器1
SCON=0x5; //模式1：8位数据可变波特率,允许接收
EA=1; //打开总中断
ES=1;//打开串口1中断
}
//中断接收函数
voidrec() interrupt 4
1、 使用串口实现单片机1与单片机2的数据通信 ,实现互相控制。要求按下单片机1系统板上的按键 ,单片机2系统板上LED点亮。
三、实验环境
1、编程软件keil
2、仿真软件proteus
四、实验原理
MAX232芯片用于电平转换 ,实现RS232电平与TTL电平(单片机)的互相转换。本次实验单片机之间通信不使用握手信号 ,只需3根信号线：TXD(发送线) ,RXD(接收线) ,GND(地线)。单片机之间通信的原理图如图1所示 ,当单片机1(主机)查询外接控制开关S3按下时 ,单片机1发送一个自定义信号给单片机2(从机) ,单片机2收到信号后点亮指示灯LED4。
RS232串口通信实验
RS232串口通信实验一、认识RS232单片机的串行口是非常有用的，通过他我们可以把单片机系统的数据传回电脑处理或者接受电脑传过来的数据而进行相应的动作，在串行通讯时,要求通讯双方都采用一个标准接口,使不同的设备可以方便地连接起来进行通讯。
RS-232-C接口(又称EIA RS-232-C)是目前最常用的一种串行通讯接口. 它是在1970年由美国电子工业协会(EIA)联合贝尔系统,调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准.它的全名是"数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准"该标准规定采用一个25个脚的DB-25连接器,对连接器的每个引脚的信号内容加以规定,还对各种信号的电平加以规定.后来IBM的PC机将RS232简化成了DB-9连接器,从而成为事实标准.而工业控制的RS-232口一般只使用RXD,TXD,GND三条线.在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE（Data Communication Equipment)而制定的。
因此这个标准的制定，并未考虑计算机系统的应用要求。
但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。
显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。
有了对这种背景的了解，我们对RS-232C标准与计算机不兼容的地方就不难理解了。
其次，RS-232C标准中所提到的“发送”和“接收”，都是站在DTE立场上，而不是站在DCE的立场来定义的。
由于在计算机系统中，往往是CPU和I/O设备之间传送信息，两者都是DTE，因此双方都能发送和接收。
（1）RS232（DB9）的接口说明1 DCD 载波检测2 RXD 接收数据3 TXD 发送数据4 DTR 数据终端准备好5 SG 信号地6 DSR 数据准备好7 RTS 请求发送8 CTS 允许发送9 RI 振铃提示（2）接口的电气特性在RS-232-C中任何一条信号线的电压均为负逻辑关系。
计算机网络实验RS232串口通信程序的编写
计算机网络实验RS232串口通信程序的编写RS232是一种常见的串行通信接口，用于在计算机和其他外部设备之间传输数据。
它广泛应用于各种设备和应用程序，如串口调试工具、点阵打印机等。
本文将介绍如何编写一个基本的RS232串口通信程序。
我们将使用C 语言和Linux操作系统来演示。
在开始编写程序之前，我们需要了解一些RS232串口的基本概念和通信协议。
RS232串口由发送线（TX）、接收线（RX）、控制线（如RTS、CTS、DTR和DSR）等组成。
通信时，发送方将数据从TX线发送到接收方的RX线，然后接收方通过RX线接收数据。
以下是一个简单的RS232串口通信程序示例：```c#include <stdio.h>#include <stdlib.h>#include <fcntl.h>#include <termios.h>#include <unistd.h>int maiint fd = open("/dev/ttyS0", O_RDWR ， O_NOCTTY); // 打开串口设备if (fd == -1)perror("打开串口失败");exit(1);}struct termios options;tcgetattr(fd, &options); // 获取当前串口设置//设置波特率为9600cfsetispeed(&options, B9600);cfsetospeed(&options, B9600);//设置数据位为8位，无奇偶校验，停止位为1位options.c_cflag &= ~PARENB;options.c_cflag &= ~CSTOPB;options.c_cflag &= ~CSIZE;options.c_cflag ，= CS8;//更新串口设置tcsetattr(fd, TCSANOW, &options);char buffer[255];while (1)ssize_t len = read(fd, buffer, sizeof(buffer)); // 从串口读取数据if (len == -1)perror("读取串口失败");exit(1);}printf("接收到数据：%.*s\n", len, buffer);ssize_t nwrite = write(fd, buffer, len); // 向串口写入数据if (nwrite == -1)perror("写入串口失败");exit(1);}}close(fd);return 0;```该程序首先打开串口设备`/dev/ttyS0`，如果打开失败则会输出错误信息并退出。
RS232串口多机通信
RS232串口多机通信一基本原理1、主从多机通信拓扑图2、主从多机通信的具体过程1）使所有的从机的SM2位置1，以便接收主机发来的地址；2）主机发出一帧地址信息，其中包括8位需要与之通信的从机地址，第9位为1；3）所有从机接收到地址帧后，各自将所接收到的地址与本机地址比较，对于地址相同的从机，使SM2位清零以接收主机随后发来的所有信息。
对于地址不符合的从机，仍保持SM2=1的状态，对主机随后发来的数据不予理睬，直至发送新的地址帧；4）主机给已被寻址的从机发送控制命令和数据（数据帧的第9位为0）；5）本次通信结束后，从机重置SM2=1，主机可再寻址其它从机。
二主从模式首先要设定工作方式3：（主从模式+波特率可变）SCON位定义：SCON串口功能寄存器：SM0=1；SM1=1（工作方式3）注：主机和从机都要为工作方式3。
1、工作方式2 （SM0 SM1 :1 0）：串行口为11位异步通信接口。
发送或接收一帧信息包括1位起始位“0”、8位数据位、1位可编程位、1位停止位“1”。
发送数据：发送前，先根据通信协议由软件设置TB8为“奇偶校验位”或“数据标识位”，然后将要发送的数据写入SBUF，即能启动发送器。
发送过程是由执行任何一条以SBUF为目的寄存器的指令而启动的，把8位数据装入SBUF，同时还把TB8装到发送移位寄存器的第9位上，然后从TXD（P3.1）端口输出一帧数据。
接收数据：先置REN=1，使串行口为允许接收状态，同时还要将RI清“0”。
然后再根据SM2的状态和所接收到的RB8的状态决定此串行口在信息到来后是否置R1=1，并申请中断，通知CPU接收数据。
当SM2=0时，不管RB8为“0”还是为“1”，都置RI=1，此串行口将接收发送来的信息。
当SM2=1时，且RB8=1，表示在多机通信情况下，接收的信息为“地址帧”, 此时置RI=1,串行口将接收发来的地址。
当SM2=1时，且RB8=0，表示在多机通信情况下，接收的信息为“数据帧”, 但不是发给本从机的，此时RI不置为“1”，因而SBUF中接收的数据帧将丢失。
基于停等式协议的RS232双机通信系统设计报告
基于停等式协议的RS232双机通信系统设计报告摘要：串行通信是单片机的一个重要应用。
本次综合开发实验就是要利用单片机来完成一个系统，实现双片单片机串行通信。
通信的结果实用数码管进行显示，为便于观察理解停等式ARQ协议，分别在主从机设置了一个确认按键和从发按键。
两个单片机之间采用RS232进行双机通信。
在通信过程中，使用停等式ARQ通信协议进行通信。
关键字：通信单片机停等式ARQ RS232 串行通信一、总体设计 (3)1.设计思想 (3)2.设计方案 (3)3．停等式ARQ协议原理 (3)二、硬件设计 (7)1.51单片机串行通信功能 (7)2.MAX232芯片 (9)3.数码管的选择 (10)4.电源模块 (12)5．RS232串行线 (12)6.整体电路设计 (13)三、软件设计 (14)1.串行通信软件实现 (14)2．奇偶校验的软件实现 (15)3.程序流程图 (17)发送端程序流程图 (17)接收方程序流程图 (18)4．程序设计算法： (18)5．C51程序 (19)四、加电调试 (30)五、改进与不足 (33)六、元件清单 (34)一、总体设计1.设计思想：两片单片机之间进行串行通信，发送端通过按键将1~8发送到接收端，并在接收端显示。
同时在发端进行定时，黄灯亮，等待确认信息，5秒后重发，蜂鸣器响。
收端收到后进行奇偶校验并点亮相应的灯（正确的绿灯、错误的红灯）。
收端通过确认按键将确认信息发送到发端，发端点亮相应的灯，若传输出错，则发端通过重发按键重发。
2.设计方案：本次设计，对于两片89C51，采用RS232进行双机通信。
发送方的数据由串行口TXD段输出，经过电平转换芯片MAX232将TTL电平转换为RS232电平输出，经过传输线将信号传送到接收端。
接收方也使用MAX232芯片进行电平转换后，信号到达接收方串行口的接收端。
接受方接收后，在数码管上显示接收的信息。
为提高抗干扰能力，还可以在输入输出端加光耦合进行光电隔离。
通讯接口RS232接线图
双击PLC802（PPI）,进行设置
设置波特率，与系统设置相同的值
设定正确的COM端口，点击确定
远程地址设为2，然后双击刷新
用网线联机的同步图

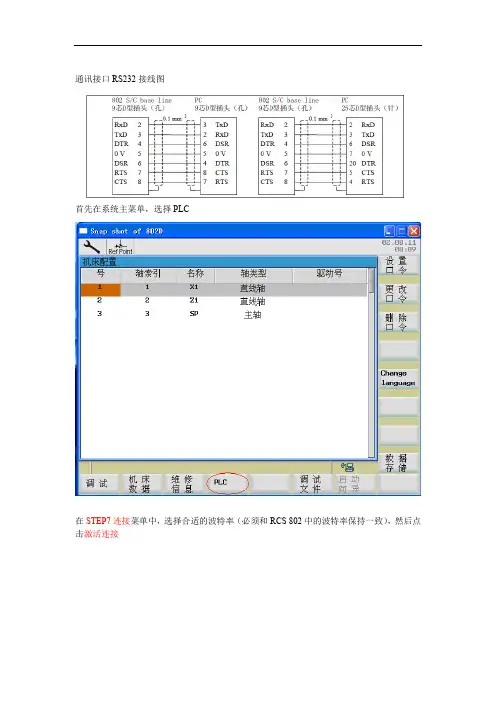

通讯接口RS232接线图
首先在系统主菜单，选择PLC
在STEP7连接菜单中，选择合适的波特率（必须和RCS 802中的波特率保持一致），然后点击激活连接
打开RCS 802软件选择正确的联机方式：
选择RS232方式：
点击联机，更改配置，首先选择正确的COM端口
波特率设置要同系统上面的一致
点击OK，联机成功后，在RCS 82中便能进行数控系统内部的数据备份等ቤተ መጻሕፍቲ ባይዱ作
点击联机更改配置首先选择正确的com端口波特率设置要同系统上面的一致点击ok联机成功后在rcs82中便能进行数控系统内部的数据备份等操作打开plc编程工具点击通讯然后双击网卡设置双击plc802ppi进行设置设置波特率与系统设置相同的值设定正确的com端口点击确定远程地址设为2然后双击刷新用网线联机的同步图
RS232串口通信实验
RS232串口通信实验一．实验目的利用单片机的TXD、RXD 口，使用户学会单片机串行口的使用。
二．实验设备及器件IBM PC 机一台DP-51PROC 单片机综合仿真实验仪一台（本实验不需要导线）三．实验内容1．编写一段程序，利用单片机的串行口向PC 机发送0X55。
2．编写一段程序，接收PC 机串行口发送的0X55（ASCII 码为字母U），在单片机接收到0X55 的时候返回一个0X41（ASCII 码为字母A）。
在PC 机一端，以接收到0X41（ASCII 码为字母A）为完成。
四．实验要求深刻理解MAX232芯片的作用，学会使用单片机的的串行口，如果有时间用户可以做一下单片机之间的串行通讯。
五．实验步骤1．用串口线连接PC 机和DP-51PROC 单片机综合仿真实验仪。
图3.18RS232 串行口电路图2．编写一段程序，利用单片机的串行口发送0X55，波特率为9600 Bps。
（该程序不能在DP-51PROC 上进行仿真，所以只能下载，下载的操作可以参考本书的2.6 节）3．程序下载运行后可以在PC 的接收软件上看见接收到“UUUUUUU…”。
4．编写一段程序，在单片机接收到0X55（…U‟）的时候返回一个0X41（…A‟）。
在PC 机一端，以接收到0X41（…A‟）为完成，波特率为9600 Bps。
（该程序不能在DP-51PROC 上进行仿真，所以只能下载，下载的操作可以参考本书的2.6 节）。
5．下载程序运行后，先从PC 机发送一个0X55（…A‟），这时可以在PC 的接收软件看见接收到“A”。
六．实验预习要求阅读本书的2.6 节内容，理解硬件结构，还可以先把程序编好，然后在Keil C51环境下进行软件仿真。
还要学会PC 机上的的串口调试软件的使用（DPFLASH 也内嵌七．实验参考程序程序1：ORG 0000HLJMP MainORG 00F0HMain:MOV SP,#60H ;给堆栈指针赋初值MOV TMOD,#20H ;设置T1 为方式2 MOV TH1,#0FDH ;设置波特率为9600 MOV TL1,#0FDHMOV SCON,#50H ;设置串口位方式1 MOV PCON,#00HSETB TR1 ;定时器1 开始计数Mainloop:MOV SBUF,#55H ;开始发送SENDWT:JBC TI,MainloopAJMP SENDWT；End程序2：ORG 0000HLJMP MainORG 00F0HMain:MOV SP,#60H ;给堆栈指针赋初值MOV TMOD,#20H ;设置T1 为方式2 MOV TH1,#0FDH ;设置波特率为9600 MOV TL1,#0FDHMOV SCON,#50H ;设置串口位方式1 MOV PCON,#00HSETB TR1 ;定时器1 开始计数REC:JBC RI,SENDWTAJMP RECSENDWT:MOV A,SBUFCLR RICJNE A,#55H,RECMOV SBUF,#41H ;开始发送AJMP $；End（1）请用户思考一下，如果是单片机与单片机之间进行串行口通讯应如何进行。
RS232组网通信实验
实验一RS-232组网通信实验（一）PC及其兼容工控机的异步通讯接口PC及其兼容工控机都有两个异步通讯接口：COM1和CO M2，其关键部件是通用异步收发器（UART）INS8250。
INS8250的内部有10个寄存器，分别用于通讯参数的设置、线路及MODE M的控制与状态查询、数据收发及中断管理等。
要在中断方式下收发数据，必须对INS8250的寄存器直接操作，各寄存器名称及其相应的端口地址列于表1。
由表1可知：THR、RBR和DLL占用同一个端口地址3F8H（2F8H），IER和DLM也占用同一个端口地址3F9H（2F9H），对它们进行访问时，如果设置LCR的最高位为1，访问的是除数寄存器；如果设置LCR的最高位为0，则访问的是TH R、RBR和IER。
而THR是只写寄存器，RBR是只读寄存器，在LCR的最高位设置为0时，对端口地址3F8H（2F8H）的写入操作访问的是THR，读出操作访问的是RBR。
硬件连接方式：将2台PC机的COM1/COM2串行通信口通过9针D型接口3线连接。
（二）INS8250有关寄存器的设置串行口的初始化主要是对IN S8250的有关寄存器进行设置，以确定通讯的数据格式、波特率、中断的触发方式等。
①确定数据格式数据格式是通过设置线路控制寄存器（LCR）来确定的，LCR的定义如下：其中：WSL1、WSL0用于选择每个发送或接收的串行字符的位数，分别设置这两位为00、01、10、11时，对应的字长依次是5位、6位、7位、8位；STB用于确定停止位的位数，STB ＝0时使用1位停止位，STB＝1时，如果WSL1、WSL0设置为00，使用1．5位停止位，其它情况下使用2位停止位；PEN用于选择是否允许奇偶校验，PEN＝0时，不进行奇偶校验，PEN＝1时有奇偶校验；此时，EPS选择校验方式，EPS＝0时是奇校验，EPS＝1时是偶校验；SP用于选择是否在奇偶校验位和停止位之间插入奇偶标志位，SP＝0时不插入，SP＝1时插入1位奇偶标志位，偶校验时插一个0，奇校验时插入一个1；SB是设置间断控制位，SB＝1时输出数据强迫为0，SB＝0时可进行正常的数据收发；DLAB是除数寄存器访问位，DLAB ＝1时访问除数寄存器，DLAB＝0时访问THR、RBR和IER。
RS232串口通信实验
R S232串口通信实验(总7页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--实验名称：RS-232串口通信实验实验目的：利用单片机的TXD、RXD口，学会单片机串行口的使用。
实验原理：1、51单片机内置全双工异步串行口，共有4种工作方式，电原理图如下：2、串行通信的编程：（1）串行口控制寄存器SCON（2）SM0、SM1—串行口工作方式选择位SM0 SM1 方式功能说明0 0 0 同步移位寄存器方式（用于扩展I/O口）0 1 1 8位异步收发，波特率可变（由定时器控制）1 02 9位异步收发，波特率为fosc/64或fosc/321 1 3 9位异步收发，波特率可变（由定时器控制）（3）REN—允许串行接收位该控制为由软件置“1”或清“0”。
REN=1 允许串行口接收数据。
REN=0 禁止串行口接收数据。
（4）TB8—发送的第9位数据方式2和3时，TB8是要发送的第9位数据，可作为奇偶校验位使用，也可作为其他标志。
(例：在多机通讯中，可以标注传输内容为地址或数据) RB8—接收到的第9位数据方式2和3时，RB8存放接收到的第9位数据。
在方式1，如果SM2=0，RB8是接收到的停止位。
在方式0，不使用RB8。
（5）TI——发送中断标志位方式0时，串行发送第8位数据结束时由硬件置“1”，其它工作方式，串行口发送停止位的开始时置“1”。
TI=1，表示一帧数据发送结束，可供软件查询，也可申请中断。
CPU响应中断后, 向SBUF写入要发送的下一帧数据。
TI必须由软件清0。
RI——接收中断标志位方式0时，接收完第8位数据时，RI由硬件置1。
其它工作方式，串行接收到停止位时，该位置“1”。
RI=1，表示一帧数据接收完毕，并申请中断, CPU从接收SBUF取走数据。
该位状态也可软件查询。
RI必须由软件清“0”。
（6）特殊功能寄存器PCONSMOD：波特率倍增位方式0，波特率=fosc/12方式2，波特率= fosc*2SMOD/64方式1、3，波特率=定时器T1的溢出频率*2SMOD/643、多机通讯：主机传输的信息包括地址+数据，每个从机根据自己的地址来判断是否参与通讯SM2 —多机通信控制位用于方式2或方式3中的多机通信控制。
基于RS-232C的单片机双机通讯系统设计(二)
