单相锁相环原理
锁相环的工作原理
锁相环的工作原理
锁相环是一种控制器件，其主要的工作原理是通过比较参考信号和反馈信号的相位差异，并通过反馈调节来达到将两个信号相位同步的目的。
具体工作原理如下：
1. 参考信号生成：锁相环中需要提供一个参考信号，一般通过参考信号发生器产生一个稳定的频率信号。
2. 相频检测与比较：通过相频检测器进行参考信号和反馈信号的相位差检测。
相频检测器通常使用一个比较器进行相位比较，输出一个误差信号，表示相位差偏离。
3. 误差调节：根据相频检测器输出的误差信号，通过滤波器和放大器等组成的控制电路进行调节。
调节的方式可以是改变反馈信号的延时、幅度或频率等。
4. 信号生成与反馈：控制电路输出的调节信号作用于振荡器或VCO（Voltage Controlled Oscillator），调节振荡器的频率、相位等，使得反馈信号与参考信号的相位差逐渐减小。
5. 循环反馈：经过一段时间的调节，反馈信号的相位与参考信号趋于同步，此时锁相环达到稳定状态。
同时，稳定状态下的输出信号也可以作为反馈信号传回控制电路，参与后续的相频检测和误差调节，形成一个闭环反馈系统。
通过反复的相频检测和误差调节，锁相环能够将输出信号与参
考信号同步，并具有抑制噪声、消除相位漂移、提高系统稳定性等优点。
它广泛应用于通信、精密测量、控制系统等领域。
锁相环的原理
锁相环的原理
锁相环是一种广泛应用于电子技术中的控制系统，它的原理是通过对输入信号进行频率和相位的调整，使得输出信号与参考信号保持同步。
锁相环的应用范围非常广泛，包括通信、雷达、测量、控制等领域。
锁相环的基本原理是将输入信号与参考信号进行比较，然后通过反馈控制来调整输出信号的频率和相位，使得输出信号与参考信号保持同步。
锁相环通常由相位检测器、低通滤波器、控制电路和振荡器等组成。
相位检测器是锁相环的核心部件，它的作用是将输入信号与参考信号进行比较，然后输出一个误差信号。
误差信号经过低通滤波器后，就可以得到一个控制信号，用来调整振荡器的频率和相位。
当输出信号与参考信号同步时，误差信号为零，此时锁相环达到稳定状态。
锁相环的应用非常广泛，其中最常见的应用是在通信系统中。
在数字通信系统中，锁相环可以用来对接收信号进行时钟恢复，从而保证数据的正确接收。
在模拟通信系统中，锁相环可以用来对信号进行解调和调制，从而实现信号的传输和接收。
除了通信系统，锁相环还广泛应用于雷达、测量和控制等领域。
在雷达系统中，锁相环可以用来对回波信号进行相位测量，从而实现目标的距离和速度测量。
在测量系统中，锁相环可以用来对信号进
行频率测量和相位测量，从而实现高精度的测量。
在控制系统中，锁相环可以用来对控制信号进行同步，从而实现高精度的控制。
锁相环是一种非常重要的控制系统，它的应用范围非常广泛。
通过对输入信号进行频率和相位的调整，锁相环可以实现信号的同步和控制，从而实现高精度的测量和控制。
随着科技的不断发展，锁相环的应用将会越来越广泛，为人类的生产和生活带来更多的便利和效益。
锁相环工作原理
锁相环工作原理锁相环是一种用于控制信号频率和相位的电路。
它在许多应用中被广泛使用，例如通信系统、雷达、无线电和音频设备等。
锁相环能够将输入信号的频率和相位与参考信号进行比较，并通过反馈控制的方式来调整输出信号，使其与参考信号保持同步。
锁相环的基本组成部分包括相位比较器、低通滤波器、电压控制振荡器（VCO）和分频器。
下面将详细介绍每个部分的工作原理。
1. 相位比较器（Phase Detector）：相位比较器是锁相环的核心部分，它用于比较输入信号和参考信号的相位差。
常见的相位比较器有边沿比较器和乘法器。
当输入信号和参考信号的相位差为零时，相位比较器输出的电压为零。
如果相位差不为零，相位比较器会输出一个电压，该电压的大小和相位差的大小成正比。
2. 低通滤波器（Low Pass Filter）：相位比较器输出的电压信号经过低通滤波器进行滤波，以去除高频噪声和杂散信号。
低通滤波器通常采用RC滤波器或者数字滤波器，其作用是平滑输出信号，并提供稳定的直流电压。
3. 电压控制振荡器（Voltage Controlled Oscillator，VCO）：VCO是锁相环的可变频率源，其输出频率可以通过控制输入的电压进行调节。
VCO的频率范围通常较宽，可以根据需要选择。
VCO的输出信号经过分频器后与输入信号进行比较，通过调整VCO的频率来实现输入信号与参考信号的同步。
4. 分频器（Divider）：分频器用于将VCO的输出信号分频，得到一个与输入信号频率相匹配的信号。
分频器通常采用可编程分频器，可以根据需要选择分频比。
分频器的作用是将VCO的高频输出信号转换为与输入信号频率相匹配的信号，以便与输入信号进行比较。
锁相环的工作原理如下：1. 输入信号和参考信号经过相位比较器进行比较，得到相位差信号。
2. 相位差信号经过低通滤波器滤波，得到一个稳定的直流电压。
3. 直流电压作为控制信号输入到VCO中，调节VCO的频率。
4. VCO的输出信号经过分频器分频，得到一个与输入信号频率相匹配的信号。

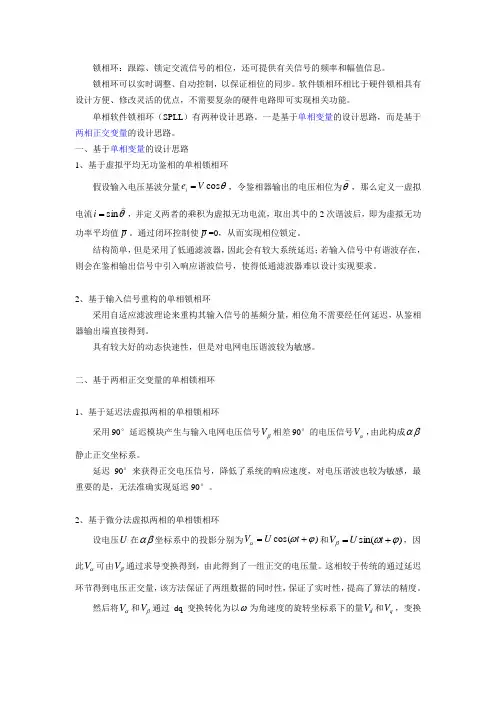

单相锁相环总结
锁相环：跟踪、锁定交流信号的相位，还可提供有关信号的频率和幅值信息。
锁相环可以实时调整、自动控制，以保证相位的同步。
软件锁相环相比于硬件锁相具有设计方便、修改灵活的优点，不需要复杂的硬件电路即可实现相关功能。
单相软件锁相环（SPLL ）有两种设计思路。
一是基于单相变量的设计思路，而是基于两相正交变量的设计思路。
一、基于单相变量的设计思路1、基于虚拟平均无功鉴相的单相锁相环假设输入电压基波分量θcos V e i =，令鉴相器输出的电压相位为θ，那么定义一虚拟电流θsin =i ，并定义两者的乘积为虚拟无功电流，取出其中的2次谐波后，即为虚拟无功功率平均值p 。
通过闭环控制使p =0，从而实现相位锁定。
结构简单，但是采用了低通滤波器，因此会有较大系统延迟；若输入信号中有谐波存在，则会在鉴相输出信号中引入响应谐波信号，使得低通滤波器难以设计实现要求。
2、基于输入信号重构的单相锁相环采用自适应滤波理论来重构其输入信号的基频分量，相位角不需要经任何延迟，从鉴相器输出端直接得到。
具有较大好的动态快速性，但是对电网电压谐波较为敏感。
二、基于两相正交变量的单相锁相环1、基于延迟法虚拟两相的单相锁相环采用90°延迟模块产生与输入电网电压信号βV 相差90°的电压信号αV ，由此构成αβ静止正交坐标系。
延迟90°来获得正交电压信号，降低了系统的响应速度，对电压谐波也较为敏感，最重要的是，无法准确实现延迟90°。
2、基于微分法虚拟两相的单相锁相环设电压U 在αβ坐标系中的投影分别为)cos(ϕωα+=t U V 和)sin(ϕωβ+=t U V ，因此αV 可由βV 通过求导变换得到，由此得到了一组正交的电压量。
这相较于传统的通过延迟环节得到电压正交量，该方法保证了两组数据的同时性，保证了实时性，提高了算法的精度。
然后将αV 和βV 通过dq 变换转化为以ω为角速度的旋转坐标系下的量d V 和q V ，变换所使用的角度为锁相环的输出θ。

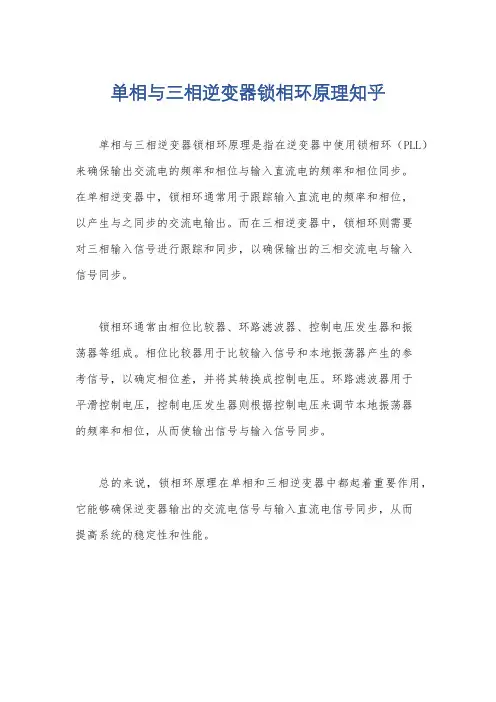

单相与三相逆变器锁相环原理知乎
单相与三相逆变器锁相环原理知乎
单相与三相逆变器锁相环原理是指在逆变器中使用锁相环（PLL）来确保输出交流电的频率和相位与输入直流电的频率和相位同步。
在单相逆变器中，锁相环通常用于跟踪输入直流电的频率和相位，
以产生与之同步的交流电输出。
而在三相逆变器中，锁相环则需要
对三相输入信号进行跟踪和同步，以确保输出的三相交流电与输入
信号同步。
锁相环通常由相位比较器、环路滤波器、控制电压发生器和振
荡器等组成。
相位比较器用于比较输入信号和本地振荡器产生的参
考信号，以确定相位差，并将其转换成控制电压。
环路滤波器用于
平滑控制电压，控制电压发生器则根据控制电压来调节本地振荡器
的频率和相位，从而使输出信号与输入信号同步。
总的来说，锁相环原理在单相和三相逆变器中都起着重要作用，它能够确保逆变器输出的交流电信号与输入直流电信号同步，从而
提高系统的稳定性和性能。

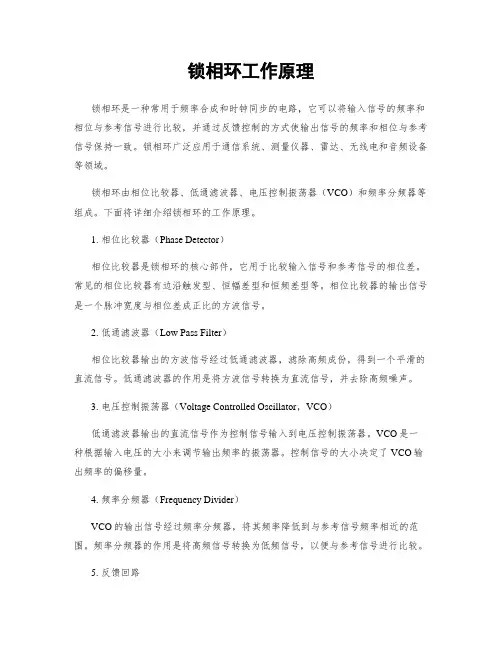

锁相环工作原理
锁相环工作原理锁相环是一种常用于频率合成和时钟同步的电路，它可以将输入信号的频率和相位与参考信号进行比较，并通过反馈控制的方式使输出信号的频率和相位与参考信号保持一致。
锁相环广泛应用于通信系统、测量仪器、雷达、无线电和音频设备等领域。
锁相环由相位比较器、低通滤波器、电压控制振荡器（VCO）和频率分频器等组成。
下面将详细介绍锁相环的工作原理。
1. 相位比较器（Phase Detector）相位比较器是锁相环的核心部件，它用于比较输入信号和参考信号的相位差。
常见的相位比较器有边沿触发型、恒幅差型和恒频差型等。
相位比较器的输出信号是一个脉冲宽度与相位差成正比的方波信号。
2. 低通滤波器（Low Pass Filter）相位比较器输出的方波信号经过低通滤波器，滤除高频成份，得到一个平滑的直流信号。
低通滤波器的作用是将方波信号转换为直流信号，并去除高频噪声。
3. 电压控制振荡器（Voltage Controlled Oscillator，VCO）低通滤波器输出的直流信号作为控制信号输入到电压控制振荡器。
VCO是一种根据输入电压的大小来调节输出频率的振荡器。
控制信号的大小决定了VCO输出频率的偏移量。
4. 频率分频器（Frequency Divider）VCO的输出信号经过频率分频器，将其频率降低到与参考信号频率相近的范围。
频率分频器的作用是将高频信号转换为低频信号，以便与参考信号进行比较。
5. 反馈回路频率分频器的输出信号与参考信号经过相位比较器进行比较，得到一个误差信号。
误差信号经过低通滤波器后，作为控制信号输入到VCO。
VCO根据控制信号的大小来调节输出频率，使其逐步接近参考信号的频率和相位。
通过不断调节VCO的输出频率，锁相环最终实现了输出信号与参考信号的频率和相位同步。
总结：锁相环通过相位比较器、低通滤波器、电压控制振荡器和频率分频器等组成，实现了输入信号与参考信号的频率和相位同步。
它在通信、测量和控制等领域具有重要的应用价值。
锁相环工作原理
锁相环工作原理锁相环（Phase-Locked Loop，简称PLL）是一种常用的电子电路，用于在信号处理和通信系统中实现频率合成、时钟恢复、频率跟踪等功能。
本文将详细介绍锁相环的工作原理及其主要组成部分。
一、锁相环的工作原理锁相环的工作原理基于负反馈控制系统。
它通过比较输入信号和参考信号的相位差，并根据相位差的大小来调节输出信号的频率和相位，使得输出信号与参考信号保持同步。
锁相环的核心是相位比较器、低通滤波器和控制电压发生器。
1. 相位比较器（Phase Detector）相位比较器是锁相环的核心部分，用于比较输入信号和参考信号的相位差。
常见的相位比较器有边沿比较器、乘法器相位比较器等。
相位比较器的输出信号表示相位差的大小和方向。
2. 低通滤波器（Low-Pass Filter）相位比较器的输出信号经过低通滤波器进行滤波，去除高频噪声和不稳定的分量，得到平滑的控制电压。
低通滤波器的输出信号作为控制电压输入到控制电压发生器。
3. 控制电压发生器（Voltage-Controlled Oscillator，简称VCO）控制电压发生器根据低通滤波器的输出信号来产生控制电压，控制电压的大小和极性决定了VCO输出信号的频率和相位。
VCO的输出信号作为反馈信号输入到相位比较器，与参考信号进行相位比较。
二、锁相环的主要组成部分锁相环主要由相位比较器、低通滤波器、控制电压发生器和VCO组成。
除了这些基本组成部分，锁相环还可以包括频率分频器、倍频器、环路滤波器等辅助电路。
1. 相位比较器相位比较器用于比较输入信号和参考信号的相位差。
常见的相位比较器有边沿比较器和乘法器相位比较器。
边沿比较器通过检测输入信号和参考信号的上升沿或下降沿来判断相位差的变化，输出脉冲信号。
乘法器相位比较器将输入信号和参考信号相乘，得到一个包含相位差信息的直流信号。
2. 低通滤波器低通滤波器用于平滑相位比较器的输出信号，去除高频噪声和不稳定的分量，得到平稳的控制电压。
锁相环的组成和原理及应用
锁相环的组成和原理及应用一.锁相环的基本组成许多电子设备要正常工作，通常需要外部的输入信号与内部的振荡信号同步，利用锁相环路就可以实现这个目的。
锁相环路是一种反馈控制电路，简称锁相环(PLL)。
锁相环的特点是：利用外部输入的参考信号控制环路内部振荡信号的频率和相位。
因锁相环可以实现输出信号频率对输入信号频率的自动跟踪，所以锁相环通常用于闭环跟踪电路。
锁相环在工作的过程中，当输出信号的频率与输入信号的频率相等时，输出电压与输入电压保持固定的相位差值，即输出电压与输入电压的相位被锁住，这就是锁相环名称的由来。
锁相环通常由鉴相器(PD)、环路滤波器(LF)和压控振荡器(VCO)三部分组成，锁相环组成的原理框图如图8-4-1所示。
锁相环中的鉴相器又称为相位比较器，它的作用是检测输入信号和输出信号的相位差，并将检测出的相位差信号转换成uD(t)电压信号输出，该信号经低通滤波器滤波后形成压控振荡器的控制电压uC(t)，对振荡器输出信号的频率实施控制。
二.锁相环的工作原理锁相环中的鉴相器通常由模拟乘法器组成，利用模拟乘法器组成的鉴相器电路如图8-4-2所示。
鉴相器的工作原理是：设外界输入的信号电压和压控振荡器输出的信号电压分别为：(8-4-1)(8-4-2)式中的ω0为压控振荡器在输入控制电压为零或为直流电压时的振荡角频率，称为电路的固有振荡角频率。
则模拟乘法器的输出电压uD 为：用低通滤波器LF将上式中的和频分量滤掉，剩下的差频分量作为压控振荡器的输入控制电压uC(t)。
即uC(t)为：(8-4-3)式中的ωi为输入信号的瞬时振荡角频率，θi(t)和θO(t)分别为输入信号和输出信号的瞬时位相，根据相量的关系可得瞬时频率和瞬时位相的关系为：即(8-4-4)则，瞬时相位差θd为(8-4-5)对两边求微分，可得频差的关系式为(8-4-6)上式等于零，说明锁相环进入相位锁定的状态，此时输出和输入信号的频率和相位保持恒定不变的状态，uc(t)为恒定值。
