大功率光源积分球
积分球简介.
2 4R 2
同理还可以得到三次、四次、多次漫反射对B点的辐照度贡献。因此B点最 终的辐照度为
EB EB1 EB 2
1 4R 2
其中由于反射率ρ与波长λ有关，故在工程实践中一般令
( ) ( ) 1 ( )
并且以这个作为评价积分球的指标。
积分球的辅助光源
直接固定于积分球球壁上,用来补偿当待测物置入 积分球内部时, 待测物本身所吸收的光谱曲线, 一 般辅助光源为10 瓦之卤素灯泡, 须注意进行补偿 校正时, 辅助光源之光线不可直接照射到待测物。
积分球的设计
在积分球的设计中，主要设计的是开孔的位置，积分球内光源的放置位置， 遮蔽屏如何设置。
从上式可以看出，如果积分球内壁上的材料为理想漫反射材料，并且不考虑积 分球壁上开孔的影响，则积分球内壁上的每一个面元都有均匀的辐照度，这也 就是为什么积分球可以作为理想漫射光源或是匀光器使用的原因。
使用积分球的原因
一般而言，光学扩散片在小心地使用状况下，可降低量测时因侦测器上之 入射光源不均匀分布或光束稍微偏移所造成之些微误差，因而可提高量测 之准确度；但是在更精密的量测时，您就必须使用积分球作为光学扩散器 以使得上述之误差最小。
积分球的原理
积分球之基本工作原理如图所示；光线由输入孔入射后，光线在此球内部被均匀 的反射及漫射，因此输出孔所得到的光线为相当均匀之漫射光束。 而且入射光之 入பைடு நூலகம்角度、空间分布、及极化皆不会对输出之光束强度及均匀度造成影响。也因 为光线经过积分球内部之积分后才射出，因此积分球亦可当作一光强度衰减器。 其输出强度与输入强度比约为：光输出孔之面积/积分球内部之表面积 。
使用积分球来量测光通量(Lumen)时，可使得量测结果更为可靠；积分球可 降低并除去因光线之形状、 发散角度、及侦测器上不同位置之响应度差异 所造成之量测误差。
积分球灯具测试报告解读
色度图中，色品坐标以X 、Y 表示，在CIE1976色度图中则以U 、V 表示，灯具测试报告解读培训目的：能看懂灯具测试报告。
一、使用积分球测试灯具报告色度参数 色品坐标X 、Y 、U 、V ：CIE1931 根据色品坐标计算出相关色温。
相关色温：用绝对温度“K”表示，当光源所发出的光的颜色与黑体在某一温度下辐射的颜色相同时，黑体的温度就称为该光源（灯具）的色温.色温在2500-3300K 的光源，颜色偏红，给人一种温暖的感觉。
色温超过时，颜色偏兰，给人一种清冷的感觉。
暖白：2500-4000K中性白：4000-5500K正白光：5500-7000K冷白光：7000以上注：色温只对白光有意义，对于单色光，就要看它的主波长了。
主波长：用某一光谱色，按一定比例与一个确定的标准照明体相混合而匹配出的样长就是样品色，该光谱色的波长就是样品色的主波长。
色比：光源的红、绿、蓝的三色比例。
峰值波长：光谱发光强度或辐射功率最大处所对应的波长。
通常你所看到的一束光，它并非是单一波长的光，它是由很多波长的光组合而成的。
其中，某一波长的光的能量相对其它波长的光能量都大，则这一波长就是该束光的峰值波长。
半宽度：对于一个LED器件，其所发的光会在峰值λP处有所展开，其波长半宽度通常为10—30nm。
对于单色光，半宽度越小，说明LED器件的材料越纯，性能越均匀，晶体的完整性也越好。
色纯度：单色光是色纯度最高的颜色，当单色光掺入白光的成分越多时，色纯度就越低。
显色指数：光源对物体真实颜色的呈现程度称为光源的显色性。
显色指数用Ra表示，Ra值越大，光源的显色性越好。
显色指数中R1至R8的平均值就是Ra值。
R9至R15的含义：R9浓红色；R10浓黄色；R11浓绿色；R12浓蓝色；R13亮的浅黄-粉红色；R14中等程度的橄榄绿色；R15东方女性肤色。
光度参数光通量：光是电磁波辐射到人的眼睛，经过视觉神经转换为光线。
光源发射并被人的眼睛接收的能量之和即为光通量。

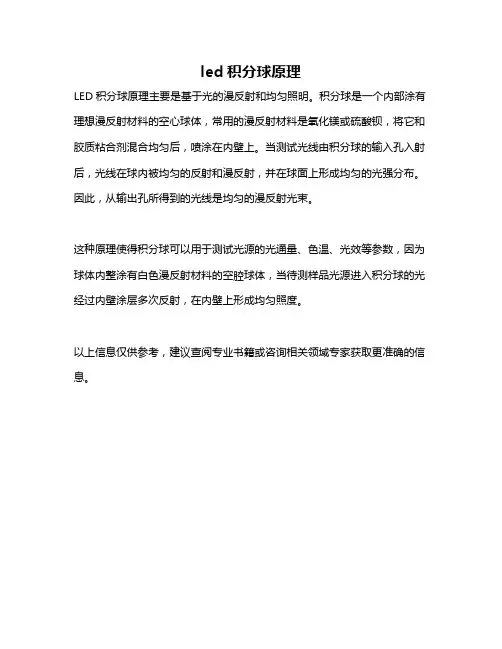

led积分球原理
led积分球原理
LED积分球原理主要是基于光的漫反射和均匀照明。
积分球是一个内部涂有理想漫反射材料的空心球体，常用的漫反射材料是氧化镁或硫酸钡，将它和胶质粘合剂混合均匀后，喷涂在内壁上。
当测试光线由积分球的输入孔入射后，光线在球内被均匀的反射和漫反射，并在球面上形成均匀的光强分布。
因此，从输出孔所得到的光线是均匀的漫反射光束。
这种原理使得积分球可以用于测试光源的光通量、色温、光效等参数，因为球体内整涂有白色漫反射材料的空腔球体，当待测样品光源进入积分球的光经过内壁涂层多次反射，在内壁上形成均匀照度。
以上信息仅供参考，建议查阅专业书籍或咨询相关领域专家获取更准确的信息。
带有分布光度计测量的积分球系统介绍
带有分布光度计测量的积分球系统介绍该设备可测量总光谱辐射通量（单位：W/nm），其总光通量和颜色量是计算得到的。
利用一个陈列的光谱辐射计，测量速度达到与光度头的相同的数量级。
1、积分球积分球的尺寸应足够大，从而保证隔板和被测SSL产品的自吸收带来的测量误差不会太大。
通常，直径大于等于1M的球用于紧凑型灯（典型的白炽灯和紧凑型荧光灯尺寸）,较大的灯（如：4英尺线型荧光灯和HID灯）要使用直径大于等于1.5M的球。
球要足够的大以避免被测光源引起额外温升。
2M或更大的球通常用于测量500W或更大功率的光源。
积分球应装有一个辅助灯来测量自吸收。
球-光谱辐射计系统的辅助灯必须在光谱辐射计的整个光谱范围内发出宽带辐射。
因此，石英卤素灯通常用于此目的。
辅助灯的光输出贯穿整个自吸收测量需要是稳定的。
球壁内部涂层的反射率推荐是90%~98%，取决于球的尺寸和球使用方法。
较高的反射率有利于得到高的信号，以及减少球空间响应不均匀对测量带来的影响和减小被测SSL产品的光强分布变化带来的影响。
光谱辐射计系统高的反射率有利于在全可见光区域内保证足够的信号-噪声比。
然而必须注意的是，高反射率就对自吸收效应和长时间飘移更敏感，也将有较多的光谱通量变化。
如果在球上有一个开口，应考虑平均反射率，较高的涂层反射率有助于补偿减小的平均反射率。
2、球几何形状图1所示是推荐的测量SSL产品总光通量带光谱辐射计的积分球形状。
参考标准是全光谱辐射通量。
4p形状推荐给所有类型的SSL产品，包括那些全向(4p sr)发光的产品，或只向前发光的产品（不管方向）。
2p球可以用于测量只向前（不管方向）发光的SSL产品，也可以用于具有大外壳的SSL产品或太大以致不能使用4p形状的产品。
在两种球内，被测SSL产品的尺寸应受到球尺寸的限制，以保证光通积分的足够的空间均匀度以及自吸收的准确修正。
对于测量整体式LED灯，球内可以装一个螺口灯座。
图1 用光谱辐射计测量总光通推荐的球几何形状作为指南，在4p球内，SSL产品的总表面积应不超过球壁总面积的2%。
积分球简介
使用积分球来量测光通量(Lumen)时，可使得量测结果更为可靠；积分球可 降低并除去因光线之形状、 发散角度、及侦测器上不同位置之响应度差异 所造成之量测误差。
积分球亦可与分光仪搭配，将积分球之光输出孔衔接于分光仪之入射光栅 前，以确保待测光源射入分光仪之角度皆相同；使得量测之精度再现性大 幅的提高。
最后是积分球大小的影响。在推导中积分球的大小并不影响积分球表面上光照度 的均匀性。但由于积分球内部光线传播时必然带有损失，由平方反比定律可知， 积分球越大，出射窗上的光照度将越小。但积分球越大，能有效的减少屏和球内 其它物体使积分球偏离理想条件的影响，改善积分球出射窗处辐照度的均匀性， 从而提高测试精度。
积分球的辅助光源
直接固定于积分球球壁上,用来补偿当待测物置入 积分球内部时, 待测物本身所吸收的光谱曲线, 一 般辅助光源为10 瓦之卤素灯泡, 须注意进行补偿 校正时, 辅助光源之光线不可直接照射到待测物。
积分球的设计
在积分球的设计中，主要设计的是开孔的位置，积分球内光源的放置位置， 遮蔽屏如何设置。
再次是开口的影响。由于实际积分球的工作特性并非理想，因此出射窗口出的 辐照度也并非完全均匀。另外，实际工作时由于接收器不可能紧贴积分球内壁， 因此积分球内部分漫射光无法进入接收器，造成误差。实际中有人在一定条件 下使探测器凹进，使得入射光无法直接进入接收器，在一定程度上代替屏的作 用，从而减小误差。
谢谢大家！
积分球的典型设计
假设光源放置于积分球外，则积分球上开有两个孔。一个作为入射窗，一个为出 射窗。入射窗与出射窗的直径大小不超过积分球直径大小的1/10。在入射窗和出 射窗之间放置有遮蔽屏，遮蔽屏上涂有与积分球内部相同的材料，用来防止入射 窗的光未经漫反射直接出射。出射窗加装可变光阑，当入射光信号较小时，光阑 可以调大，用以增大信噪比；当入射光信号较大时，光阑可以调小，防止能量太 大使得接收器损坏。最终设计如图所示。
积分球的原理和用途
积分球的原理和用途
积分球,又称为光通球,是一种具有高反射性内表面的空心球体,可以对试样的散射光和透射光进行高效率的收集。
积分球之所以被广泛应用于实验光学领域，主要原因是被测光源由于强度过大，光电探测装置无法承载光源的直接照射，需要使光强弱化后才能进行测量，所以积分球应运而生。
积分球的作用与原理一般而言，光学扩散片在小心使用下，可降低测量时因探测器上的入射光源不均匀分布或光束偏移所造成的微小误差，因此可以提高测量的准确性。
但是在精密的测量时，就必须使用积分球作为光学扩散器使得上述的误差最小。
积分球可用于测试光源的光通量，色温，光效等参数。
LED积分球测试流程
积分球测试流程一、积分大球测试步骤1.打开HP8000s快速光谱测试仪、功率仪、电源，旋转旋钮至交流，点击输出按钮，此时能看见积分球内灯具正常发光。
2.打开中文虹谱测试仪软件，如下图。
3.设置测试积分球选择，供电方式选择。
大积分球测试整灯时只需设置这两项为大球/整灯LED、供电方式选择外部供电。
然后依次点击设置，输出供电按钮。
4.点击测试按钮，一段时间后待输出稳定，点击停止按钮。
5.保存中文版积分球测试源文件至指定文件夹中，文件后缀格式为hpl。
6.把保存的中文版测试源文件拖拽到英文版积分球测试软件中，英文版测试软件及打开后的界面如下图。
NU M趣际 Dwrtai^^_小 n.w 03SS15.2H4QEy隆制由vc |n.*3?OEUD2I37H ，l|n.| 23.1CIEvDKIilh 心■,QMF R^ia^mW]EF4E4E% HFLED-LD-lim^ & T^ 口rockrt 5dup MpP£此时一定记得点击色容差按钮，让界面右侧显示色容差图形。
7.打印测试数据，导出pdf 测试数据。
8.把英文版测试数据保存到指定的文件夹。
9.测试完成，关闭220V输出，旋转电源电流至无输出，关闭电源、HP8000s快速光谱测试仪、功率仪，整理好测试设备。
小积分球的操作流程图1.把灯珠安装至小积分球的夹具上。
2.打开HP8000s快速光谱测试仪，打开虹谱积分球测试软件，界面显示如下。
3. 设置测试积分球的选择为小球，输出供电方式为内部供电，输出限制电压（视灯珠典型值电压设定，例如3V0.2W2835灯珠可以设置为3V）、正向电流（视灯珠典型值电流从大到小设置，例如0.5W2835可以从150mA设置到20mA）、反向电压设置8V、积分时间设置在10，设置完毕点击输出供电按钮，检查灯珠是否发光，若正常发光把灯珠放置小积分球内。
4.点击数据表格，开始连续测试，以3V0.5W2835为例电流由150mA 设置到20mA 连续测试。
关于积分球测试的总结
关于积分球的总结1.积分球的结构与基本原理积分球，一般只能用来测试全方位发光的光源的色温、光通量、色坐标、色容差、光效和光谱带，非全方位发光的光源只能测色温不能测光通。
色容差是指表征光色电检测系统软件计算的X,Y 值与标准光源之间差别。
数值越小，准确度越高。
光效是指光源所发出的总光通量与该光源所消耗的电功率（瓦）的比值，单位为lm/w 。
如A 灯与B 灯总光通均为100lm ，A 灯所耗为10W ，B 灯为20W ，那么就可以认为A 灯比B 灯要节能。
积分球的基本原理是让光源在球的中心发光，发出的光射到球内壁的涂层上产生漫反射，漫反射出来的光再经过漫反射，不断循环直至整个球内表面的光通量一致，那么在球壁上安装的探头读出的就是光源发出的光通量。
但是，得到这个结果的前提是探头与光源之间必须要有一块涂有相同涂层的隔板挡住，避免光源发出的光直接照到探头。
实验室的积分球是一个由铸铁构成的空心球状物，内壁涂有一层白色的粗糙涂层，主要成分为硫酸钡，主要用来产生漫反射，使整个球面的光强一致。
球壁上有开孔，用来安装探头，探头连到外置的一台高精度快速光谱辐射计。
实验室用的积分球上装有两个探头，其中一个为测量用探头，一个为感光探头。
两个探头必须同时使用才能使测量正常进行。
光源与探头之间装有一块涂有与球内壁相同涂层的挡板，除此之外球内还装有用来安装荧光灯的支架和安装钨丝灯的支架。
球内光源的供电由外部的交流稳压电源提供，同时接有一台功率计对电参数进行监控。
图1. 积分球内部结构 探头位置 挡板 钨丝灯灯座荧光灯支架图2 3m积分球内的辅助光源实验室中积分球直径主要有1m、1.75m以及3m。
试验时要根据不同的灯具选择不同直径大小的积分球进行测试，一般以灯具直径的1.5倍作为参考的标准。
3m的积分球与其他两个相比，内部多一辅助光源。
辅助光源的作用是用来弥补灯具因形状等的原因而造成测量时光通量的损失。
三者除了结构大小不一外，所能测量的光通量的量程也是不一样的，测量时要注意量程的选择。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大功率光源积分球
大功率光源积分球是一种用于测量光源输出功率的装置。
它由一个空心球形体构成，内部涂有高反射率的材料，通常是白色的，以确保光线能够均匀地反射。
光源功率测量装置位于球体的中心，通常是一个光功率计或一个光电二极管。
当光源被点亮时，光线会从光源中发出，然后在球内均匀地反射。
光功率计在球心处测量反射光的功率，从而确定光源的输出功率。
大功率光源积分球可以用于测试各种类型的光源，包括激光器、LED灯、荧光灯等。
由于其球形设计和高反射率涂层，它可
以有效地捕捉和测量光源发出的所有光线，确保测量结果的准确性。
使用大功率光源积分球进行光源功率测量具有许多优点。
首先，由于光线在球内均匀地反射，可以确保准确测量整个光源的输出功率，而不会因为光线方向的改变而导致误差。
其次，积分球能够承受较高的功率密度，适用于大功率光源的测量。
此外，它还可以提供对光源输出的全方位测量，不受光源形状和方向的限制。
总之，大功率光源积分球是一种用于测量光源输出功率的装置，通过在球内均匀反射光线，确保准确测量整个光源的功率。
它可以广泛应用于光源功率测量、光源校准和光学实验等领域。
