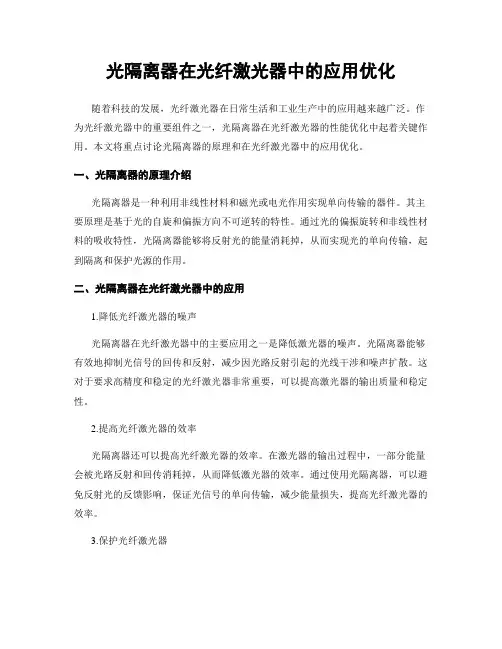

光隔离器在光纤激光器中的应用优化
光隔离器在光纤激光器中的应用优化随着科技的发展，光纤激光器在日常生活和工业生产中的应用越来越广泛。
作为光纤激光器中的重要组件之一，光隔离器在光纤激光器的性能优化中起着关键作用。
本文将重点讨论光隔离器的原理和在光纤激光器中的应用优化。
一、光隔离器的原理介绍光隔离器是一种利用非线性材料和磁光或电光作用实现单向传输的器件。
其主要原理是基于光的自旋和偏振方向不可逆转的特性。
通过光的偏振旋转和非线性材料的吸收特性，光隔离器能够将反射光的能量消耗掉，从而实现光的单向传输，起到隔离和保护光源的作用。
二、光隔离器在光纤激光器中的应用1.降低光纤激光器的噪声光隔离器在光纤激光器中的主要应用之一是降低激光器的噪声。
光隔离器能够有效地抑制光信号的回传和反射，减少因光路反射引起的光线干涉和噪声扩散。
这对于要求高精度和稳定的光纤激光器非常重要，可以提高激光器的输出质量和稳定性。
2.提高光纤激光器的效率光隔离器还可以提高光纤激光器的效率。
在激光器的输出过程中，一部分能量会被光路反射和回传消耗掉，从而降低激光器的效率。
通过使用光隔离器，可以避免反射光的反馈影响，保证光信号的单向传输，减少能量损失，提高光纤激光器的效率。
3.保护光纤激光器光隔离器还可以起到保护光纤激光器的作用。
光纤激光器中的激光发射器和激光放大器等关键部件对光信号反射和回传非常敏感，如果没有光隔离器进行保护，反射光会造成光源的退化和损坏，甚至会引发光学器件的损坏。
通过使用光隔离器，可以有效地隔离和消除反射光，保护光纤激光器的稳定性和寿命。
三、1.选择合适的光隔离器类型根据光纤激光器的具体需求和应用场景，选择合适的光隔离器类型是优化光纤激光器性能的重要步骤。
在市场上，存在着各种类型的光隔离器，如磁光光隔离器和电光光隔离器等。
根据不同的光纤激光器工作波长、功率以及信号特性等因素，选择适配的光隔离器，能够更好地发挥光纤激光器的性能。
2.优化光隔离器的安装位置在光纤激光器的光路设计中，合理安排光隔离器的安装位置也是提高性能的重要因素。
光隔离器的功能和基本原理
光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。
光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。
光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。
正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。
自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。
下面详细介绍在线式光隔离器的发展情况。
最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。
下面依次介绍这些在线式光隔离器的结构和原理。
1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。
光隔离器的功能和基本原理
光隔离器的功能和基本原理光隔离器的功能是让正向传输的光通过而隔离反向传输的光，从而防止反射光影响系统的稳定性，与电子器件中的二极管功能类似。
光隔离器按偏振相关性分为两种：偏振相关型和偏振无关型，前者又称为自由空间型（Freespace），因两端无光纤输入输出；后者又称为在线型（in-Line），因两端有光纤输入输出。
自由空间型光隔离器一般用于半导体激光器中，因为半导体激光器发出的光具有极高的线性度，因而可以采用这种偏振相关的光隔离器而享有低成本的优势；在通信线路或者 EDFA 中，一般采用在线型光隔离器，因为线路上的光偏振特性非常不稳定，要求器件有较小的偏振相关损耗。
光隔离器利用的基本原理是偏振光的马吕斯定律和法拉第（Farady）磁光效应，自由空间型光隔离器的基本结构和原理如下图所示，由一个磁环、一个法拉第旋光片和两个偏振片组成，两个偏振片的光轴成45°夹角。
正向入射的线偏振光，其偏振方向沿偏振片 1 的透光轴方向，经过法拉第旋光片时逆时针旋转45°至偏振片 2 的透光轴方向，顺利透射；反向入射的线偏振光，其偏振方向沿偏振片 2 的透光轴方向，经法拉第旋光片时仍逆时针旋转45°至与偏振片 1 的透光轴垂直，被隔离而无透射光。
自由空间型光隔离器相对简单，装配时偏振片和旋光片均倾斜一定角度（比如4°）以减少表面反射光，搭建测试架构时注意测试的可重复性，其他不赘述。
下面详细介绍在线式光隔离器的发展情况。
最早的在线式光隔离器是用Displacer晶体与法拉第旋光片组合制作的，因体积大和成本高而被Wedge型光隔离器取代；在线式光隔离器因采用双折射晶体而引入 PMD，因此相应出现 PMD 补偿型 Wedge 隔离器；某些应用场合对隔离度提出更高要求，因此出现双级光隔离器，在更宽的带宽内获得更高隔离度。
下面依次介绍这些在线式光隔离器的结构和原理。
1) Displacer 型光隔离器Displacer型光隔离器结构和光路如下图所示，由两个准直器、两个Displacer晶体，一个半波片、一个法拉第旋光片和一个磁环（图中未画出）组成。
光隔离器的基本原理
光隔离器的基本原理偏振无关光纤隔离器(Polarization Insensitive Fiber Isolator光纤隔离器根据偏振特性可分为偏振无关型(Polarization Insensitive和偏振相关型(Polarization Sensitive 两种。
由于通过偏振相关型光纤隔离器的光功率依赖于输入光的偏振态,因此要求使用保偏光纤作尾纤。
这种光纤隔离器将主要用于相干光通信系统。
目前光纤隔离器用的最多的仍然是偏振无关型的,我们也只对此类光纤隔离器做分析。
1偏振无关光纤隔离器的典型结构一种较为简单的结构如图1所示。
这种结构只用到四个主要元件:磁环(Magnetic Tube、法拉第旋转器(Faraday Rotator、两片LiNbO3 楔角片(LN Wedge,配合一对光纤准直器(Fiber Collimator,可以做成一种在线式(In-line的光纤隔离器。
2 基本工作原理下面具体分析光纤隔离器中光信号正向和反向传输的两种情况。
2.1 正向传输如(图2所示,从准直器出射的平行光束,进入第一个楔角片P1后,光束被分为o 光和e光,其偏振方向相互垂直,传播方向成一夹角。
当他们经过45°法拉第旋转器时,出射的o光和e光的偏振面各自向同一个方向旋转45°,由于第二个LN楔角片P2的晶轴相对于第一个楔角片正好呈45°夹角,所以o光和e光被折射到一起,合成两束间距很小的平行光,然后被另一个准直器耦合到光纤纤芯里去。
这种情况下,输入的光功率只有很小一部分被损耗掉,这种损耗称之为隔离器的插入损耗。
(图中“+”表示e光向此方向偏折2.2 反向传输如(图3所示,当一束平行光反向传输时,首先经过P2晶体,分为偏振方向与P1的晶轴各呈45°夹角的o光和e光。
由于法拉第效应的非互易性,o光和e光通过法拉第旋转器后,偏振方向仍然向同一个方向(图中为逆时针方向旋转45°,这样,原先的o光和e光在进入第二个楔角片(P1后成了e光和o光。
