心形流水灯安装教程
心型流水灯制作教程
作为一个电子技术爱好者,先就做一个最简单的心形流水灯玩玩吧。
本教程主要特点就是简单，不要你懂原理，不要你懂编程，只要最基本的元件和材料就可以完成。
首先我们来准备和认识元件。
1、最大的一个部件,洞洞板也叫万能板，9*15cm的刚刚好.便宜的万能板1元一块，你也可以用双面喷锡的质量好的玻纤板，4元一块。
2、主角单片机。
要求用40脚的，刚好驱动32个led。
建议用STC89C52RC，最常见便宜而且不用复位电路。
3、led,5mm的颜色随你喜欢，32个,注意长脚为正极.我用的是白发蓝，你也可以用不同的颜色组合各种效果。
4、电阻，限制led的工作电流，这个严格讲要经过计算，咱们随便作就不管了,200欧姆到1K欧姆的都可以，只是led的亮度有点区别。
贴片电阻和直插的都可以，建议用贴片美观，熟练了焊起来更快，只要稍加练习就可以，实在没信心直插的也可以，反正在背面也没用什么影响.5、镊子，焊接贴片电阻要用到.6、晶振和瓷片电容。
晶振采用12MHz的，电容15pF—33pF都可以。
7、导线几根，连接电源和飞线用，当然飞线越少越好,一是美观，二是飞线容易出问题.8、焊接工具。
烙铁、焊锡、烙铁架、海绵、斜口钳等等,大家自己有啥样就用什么。
我的是坏烙铁拼凑的白菜白光，看着烂用着还可以.9、还有最好用IC座,一是保护单片机二是方便拆卸和烧录。
第一个是固定式IC座,0.2元，第二个是活体的，用的更方便，4元一个。
10、电源部分.这里可以废物利用，用废弃的手机电池，在正负极接上导线，安装XH插头，插座焊在洞洞板上。
不必在意电压，只是点亮led，手机电池标准电压3.7V，充满4。
2V这里用没问题。
可以加一个拨动开关控制电源.接下来开始焊接，注意元件的位置和极性。
先焊最小系统，ic座，晶振、电容这些，然后是led，注意正极（长脚）朝外，负极（断脚）朝向单片机.接着是led的负极用锡接过线接到单片机的io口，注意中间接电阻。
最后连上电源正负极就完成了。
心形流水灯套件实训报告
一、实训目的1. 熟悉心形流水灯套件的基本组成和功能。
2. 掌握心形流水灯套件的组装和调试方法。
3. 提高学生的动手能力和创新思维。
4. 培养学生的团队协作精神和实践能力。
二、实训内容1. 心形流水灯套件的基本组成心形流水灯套件主要由以下几部分组成：（1）LED灯：共18个红色LED灯，分为3组，排列成心形图案。
（2）电阻：18个限流电阻，用于限制LED灯的电流。
（3）三极管：3个三极管，用于驱动LED灯。
（4）电容：1个电容，用于存储电荷。
（5）电源：一个可充电电池，为电路提供电源。
（6）连接线：用于连接各个元件。
2. 心形流水灯套件的组装与调试（1）组装步骤：1）首先，将电源的正极和负极分别连接到电路板上的电源输入端。
2）接着，将18个限流电阻分别连接到18个LED灯的正极和电路板上的LED输入端。
3）将3个三极管的集电极分别连接到3个LED灯的负极，并将3个三极管的发射极连接到电路板上的三极管输入端。
4）将电容的一端连接到电路板上的电容输入端，另一端连接到电路板上的地线。
5）最后，将连接线连接好，确保各个元件的连接正确。
（2）调试步骤：1）打开电源，观察LED灯是否正常点亮。
2）调整电容的容量，观察LED灯的闪烁频率是否发生变化。
3）调整电源的电压，观察LED灯的亮度是否发生变化。
4）观察LED灯的闪烁图案是否为心形。
三、实训过程1. 组装过程按照组装步骤，我们将各个元件连接到电路板上。
在连接过程中，要注意以下几点：（1）确保各个元件的连接正确，避免出现短路或断路现象。
（2）连接线要牢固，避免在使用过程中脱落。
（3）在连接过程中，要小心操作，避免损坏元件。
2. 调试过程在组装完成后，我们打开电源，观察LED灯是否正常点亮。
经过调整电容的容量和电源的电压，我们发现LED灯的闪烁频率和亮度均符合要求，且闪烁图案为心形。
四、实训总结1. 通过本次实训，我们掌握了心形流水灯套件的基本组成和功能，了解了各个元件的作用。
流水灯的组装实验
流水灯组装教学对于培养初学者专业兴趣和动手操作能力都是非常行之有效的。
而用三极管9013等来制作的流水灯，其结构简单、易做，特别是不需要用数字电路知识分析其工作原理。
对电子专业初学者来说制作的积极性和成功率都很高。
一、工作原理以5路流水灯为例。
电路如下图，由电阻Rb1～Rb5，Rc1～Rc5，三极管Q1～Q5，电解电容C1～C5，发光二极管LEDl～LED5等元器件组成。
电源开关K接通的瞬间，三极管各极电流渐增，但由于各路元器件实际参数有差异，所以总有一路三极管导通后最先进入饱和状态，设为Q1，因此电路中三极管为反相器加上C1、C2、C3、04的作用则VBl(高)、VCl(低)一*VB2(低)、VC2(高)一*VB3(高)、VC3(低)一-*VB4(低)、VC4(高)一VB5(高)、VC5(低)这样，LEDl(灭)一LED2【亮)一LED3(灭)一LED4(亮)一LED5(灭)完成第一个循环。
又由于C5的作用使VBl(低)、VCl(高)则各三极管的饱和截止状态翻转一次完成第二次循环，即：LEDl(亮)一LED2(灭)一LED3(亮)一LED4(灭)一LED5(亮)。
改变Rb、C的值可改变“流水”速度。
不难发现，严格说这并非传统意义上的“流水灯”，但重要的是它并不影响教学效果。
二、教学过程(1)分析电路原理。
(2)选择元器件并作相应测量（参数见下表)。
(3)在万能板上插装、焊接元器件并连线。
(4)通电测试。
三、常见问题及处理1．通电后各路LED部分亮、部分不亮，“流水”现象(1)检查电路焊接是否有缺陷。
(2)检查元器件是否有插装错误，尤其是三极管管脚顺序、发光二极管及电解电容的极性。
2．通电后各路LED全部不亮(1）检查电源正负极接线及开关K是否有断路、电池是否反接。
(2)可能各路元器件参数差异太小，整个电路无法启动。
可将某路R。
换成110Ω或将1000P的瓷介电容并接在某电解电容的两端。
四、创新设计(1)每路用3～5只发光二极管并联，组成“爱心”等图案，中间用一只510Ω、1／4W电阻串一只“七彩”发光二极管作电源指示，同时带来更为赏心悦目的享受。
心形流水灯制作教程
亲，感谢你的支持并购买“新生科技电子卖场”的宝贝，网店网址：心形流水灯制作教程1、制作前先用笔对焊孔进行描绘。
这时候亲会注意到最顶上的焊孔有着些数字，只要数着这些数字并在对应的格数画上点就可以了。
具体画点参照图片。
2、画完焊孔以后进行对纸板的粘贴。
撕开胶纸后粘贴在板子上面。
粘贴后的板子3、翻到板子后面，对焊孔一一进行戳破。
可以用LED灯的灯脚剪尖进行操作。
戳好的板子正面如下图4、将LED安照戳好的洞口进行排版，记住LED排放的位置都是在外围的为正极，因为最后正极是需要全部焊接在一起的。
切记了。
刚刚排好的灯会七倒八歪的，所以要进行下面一个步骤。
6、把排版好了以后的板子翻转，然后分别先给每个LED的正极点上焊点。
负极先不需要点。
点完焊点后，一只手在后面按着LED灯，一只手用焊铁融对应的焊点，这样子LED就会被按得平平的，不会七倒八歪的了。
等全部整平整了以后，剪去长出来的引脚。
并焊上负极的点，如下图：7、给单片机上焊点（注意数点即可），如图，并给板子走上正极的焊线。
走线图如下：8、给单片机焊上晶振以及电容。
如图，晶振两个脚分别串联上电容一端再分别一个接单片机的第18个脚，一个接单片机的第19个脚。
电容剩下的连接单片机负极。
（单片机脚的定位参照配件附带的纸片。
）正面：背面：9、贴上贴片电阻，单片机上一共要焊32个贴片电阻，每8个一组。
焊贴片电阻时，先将贴片电阻八个八个弄出来，一个个放在板子上面贴着单片机脚的焊点上，用焊铁融化焊点时，贴片会被吸入。
至于北面走线的，请按照我给的图片进行焊接，不然会出现空间不够走焊线的情况。
其中的P3.8脚采用跳线焊接。
如果你全部做好了，那么恭喜你，成功的用自己的双手做出了一个精美的心形流水灯。
亲，在制作过程中有任何不懂的地方都可以随时向我说出来的。
再次欢迎你再次光临“新生科技卖场”网店网址：本店还有LED电子沙漏提供购买。

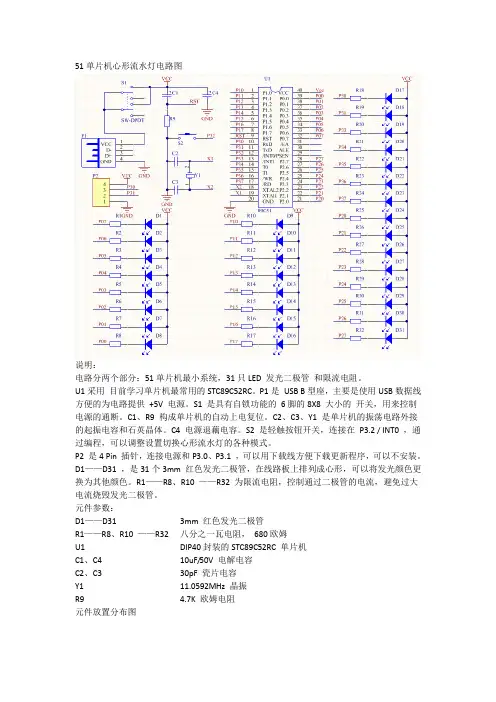

心形流水灯STC89C52电子制作焊接套件单片机程序设计0资料
x9 =0; delay2ms();
x10 =0; delay2ms();
x11 =0; delay2ms();
x12 =0; delay2ms();
x13 =0; delay2ms();
x14 =0; delay2ms();
x15 =0; delay2ms();
x16 =0; delay2ms();
x31 =0; delay2ms();
x3elay2ms();
x28 =0; delay2ms();
x27 =0; delay2ms();
x26 =0; delay2ms();
x25 =0; delay2ms();
x13 =0;
x20 =0; delay2ms();
x21 =0;
x12 =0; delay2ms();
x11 =0;
x22 =0; delay2ms();
x23 =0;
x10 =0; delay2ms();
x9 =0;
x24 =0; delay2ms();
x8 =0;
x25 =0; delay2ms();
P1=0xff;
P2=0xff;
P3=0xff;
delay2ms();
x1 =0; delay2ms();
x2 =0; delay2ms();
x3 =0; delay2ms();
x4 =0; delay2ms();
x5 =0; delay2ms();
x6 =0; delay2ms();
x7 =0; delay2ms();
x24 =0; delay2ms();
x23 =0; delay2ms();

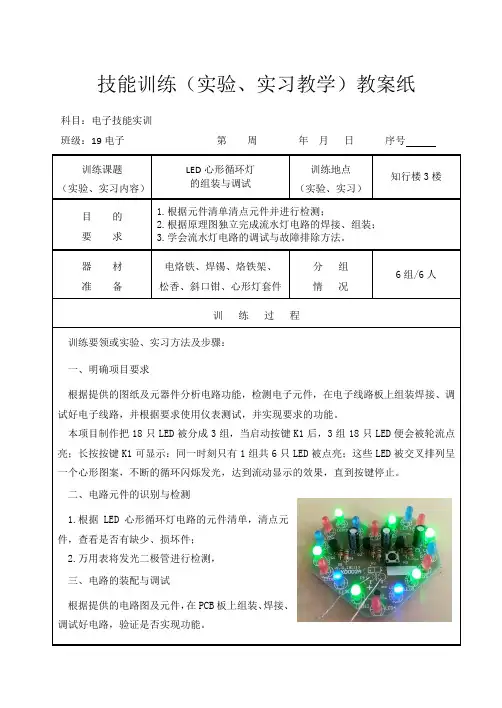

3-1 《LED心形循环灯的组装与调试》技能实训教案
技能训练（实验、实习教学）教案纸科目：电子技能实训班级：19电子第周年月日序号训练要领或实验、实习方法及步骤：一、明确项目要求根据提供的图纸及元器件分析电路功能，检测电子元件，在电子线路板上组装焊接、调试好电子线路，并根据要求使用仪表测试，并实现要求的功能。
本项目制作把18只LED被分成3组，当启动按键K1后，3组18只LED便会被轮流点亮；长按按键K1可显示：同一时刻只有1组共6只LED被点亮；这些LED被交叉排列呈一个心形图案，不断的循环闪烁发光，达到流动显示的效果，直到按键停止。
二、电路元件的识别与检测1.根据LED心形循环灯电路的元件清单，清点元件，查看是否有缺少、损坏件；2.万用表将发光二极管进行检测，三、电路的装配与调试根据提供的电路图及元件，在PCB板上组装、焊接、调试好电路，验证是否实现功能。
巡回指导过程：电路装配的原则：（1）从小到大，从低到高（2）先装低矮，耐热元器件（3）电容，三级管等元器件安装时，引线不宜过长，否则降低元器件稳定性，也不宜过短，以免焊接时过热损坏元器件。
作业指示：一、焊接时注意：（1）在线路板连焊上所焊接的元器件的焊点大小适中，无漏、假、虚、连焊，焊点光滑、圆润、干净，无毛刺；（2）引脚加工尺寸及成形符合工艺要求；（3）导线长度、剥头长度符合工艺要求，芯线完好，捻头镀锡；二、电路调试：电路装配完成后，放置电池，按动按键进行调试，若有问题利用万用表进行故障排查。
训练（实验实习）小节：一、LED心形循环灯原理图：二、实施过程：1.打开元件包，清点元件；2.根据电路原理图用万用表对元件进行测试；3.清除元器件引脚表面的氧化层；4.元器件的引脚整形成型处理；5.按工艺要求确定元器件的安装循序；6.元器件的焊接、调试与组装。
51单片机爱心流水灯原理及制作
51单片机爱心流水灯原理及制作引言：在现代科技发展的背景下，电子产品已经成为我们生活中不可或者缺的一部份。
而作为电子制作的入门级项目，流水灯因其简单而受到泛博爱好者的爱慕。
本文将介绍使用51单片机制作爱心流水灯的原理及制作过程。
1. 原理介绍：爱心流水灯是一种特殊的流水灯效果，通过控制LED灯的亮灭顺序和时间间隔，形成一个爱心图案在LED灯带上流动的效果。
其原理基于51单片机的GPIO （通用输入输出）口控制LED灯的亮灭，通过改变LED灯的状态来实现流动效果。
2. 材料准备：制作爱心流水灯所需的材料如下：- 51单片机开辟板- LED灯带- 面包板- 杜邦线- 电阻- 电容- 电源适配器3. 硬件连接：首先，将51单片机开辟板和面包板连接起来。
然后，将LED灯带连接到面包板上，确保正极和负极正确连接。
接下来，通过杜邦线将51单片机的GPIO口与LED灯带连接起来。
最后，将电阻和电容连接到电路中，以保护电路免受过电流和过电压的伤害。
4. 软件编程：使用Keil C编译器进行软件编程。
首先，需要定义LED灯带的控制引脚，并初始化为输出模式。
然后，编写程序来控制LED灯的亮灭顺序和时间间隔。
在本例中，我们将使用循环语句和延时函数来实现流水灯效果。
通过改变LED灯的状态和延时时间，可以形成一个爱心图案在LED灯带上流动的效果。
5. 程序调试：将编写好的程序下载到51单片机开辟板上，并连接电源适配器。
打开开关，LED灯带上的爱心流水灯效果就会开始显示出来。
如果浮现问题，可以通过调试程序和检查硬件连接来解决。
6. 制作扩展：如果你对爱心流水灯的效果满意，你还可以进一步扩展你的制作。
例如，你可以添加一个按键来控制流水灯的启停，或者通过蓝牙模块和手机APP来远程控制流水灯的效果。
这些扩展可以增加你的制作的趣味性和创造性。
结论：通过本文的介绍，我们了解了51单片机爱心流水灯的原理及制作过程。
通过硬件连接和软件编程，我们可以制作出一个具有特殊效果的流水灯。
双色心形音乐闪烁灯套件组装课件
安装顺序
1
2
3
4
先小后大
先低后高
先里后外
先多后少
三、安装步骤及注意事项
四、元件焊接方法
评价 打分
课堂小结
1
2
3
4
元件知识 规律反装，看看效果。 ２、网上购买其他音乐芯片，更换后听效果。 ３、增加开关后，再和其他玩具组装，做成 礼物。
双色心形音乐闪烁灯 套件装配
目 录
CONTENTS
PART 1
元件基本知识
PART 2
电路原理分析
PART 3
安装步骤及 注意事项
PART 4
元件焊接方法
一、元件基本知识
使用手机搜索以下元器件 的图片及介绍，发到微信 群里，大家讨论
一、元件基本知识
1 电阻
2 双色发光二极管
一、元件基本知识
3 三极管
一、元件基本知识
4 音乐芯片
一、元件基本知识
5 蜂鸣器
有源蜂鸣器
无源蜂鸣器
一、元件基本知识
6 电解电容
二、电路原理分析
简化电路图
1、闪烁原理
所有红珠和绿 珠分别并联接 在相应三极管 上，双稳态电 路两三极管轮 流导通，使得 红珠和绿珠轮 流点亮。
2、发声原理
音乐芯片输出 的信号经三极 管放大，带动 蜂鸣器发声
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 我们这里主要介绍的是本套件种所用到的电解电容
电解电容
100UF
3
－+
区分电解电容的极性
根据正接时漏电流小（阻值大），反 接时漏电流大来判断。
＋
－
长+ 短-
• 3.二极管
发光二极管
Φ3红 Φ3绿 Φ3黄
6
D1,4,7,10,13,16
D2，5，
6
8,11,14,17
D3，7，
许误差，各种颜色所对应的数值见表 B303。固定电阻器色环标志读数识别规 则如下图所示。
• 2.电容
• 2.1 简介
• 电容（Capacitance）亦称作“电容量”，是指在给定电位差下的电荷储藏量，
记为C，国际单位是法拉（F）。一般来说，电荷在电场中会受力而移动，当 导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷 的累积储存，储存的电荷量则称为电容。因电容是电子设备中大量使用的电 子元件之一，所以广泛应用于隔直、耦合、旁路、滤波、调谐回路、能量转 换、控制电路等方面。
6
9,12,15,18
长管脚一端
为正极
• 4.三极管
• 引脚排列：从左至右依次为１、２、３脚 • １脚：发射极； ２脚：基极； ３脚：集电极
• 9013是一种最常用的普通NPN三极管, • 它是一种低电压,பைடு நூலகம்电流,小信号的NPN型 • 硅三极管特性
· 集电极电流Ic：Max 500mA · 集电极-基极电压Vcbo：40V · 工作温度：-55℃ to +150℃ · 和9012（PNP）相对 · 主要用途： 开关应用 射频放大
封装:
• 9013常见有TO-92插件封装及SOT-23贴片封装 • 9013插件封装及引脚排列
6.焊接方法
焊接前电阻要看清阻值大小，并用万 用表校核。电容、二极管要看清极性。
一旦焊错要小心地用烙铁加热后取下 重焊。拨下的动作要轻，如果安装孔 堵塞，要边加热，边用针通开。
电阻的读数方向要一致，色环不清楚 时要用万用表测定阻值后再装。
3.元件安装图及成品展示
4.元件清单
5.元件识别
• 1.电阻
• 1.1 组成 • 用电阻材料制成的、有一定结构形式、 电阻器能在电路中起限制电流通过作
用的二端电子元件。阻值不能改变的称为固 定电阻器。阻值可变的称为电位 器或可变电阻器。
• 1.2 电阻的识别方法 • ① 直标法 • 将电阻的阻值和误差直接用数字和字母印在电阻上(无误差标示为允许误差 ±
元件脚大 o
约折弯30
大约1~2mm
剪去多余 的元件脚
注意3
焊锡丝 加热中 要把斜 面靠在 元件脚 上使加 热面积 最大
焊点高约1.5mm 直径与焊盘一致 脚高出约0.5mm
注意4
焊锡丝
用电烙铁
运载焊锡丝
错
高温使助焊剂分 解挥发，易造成 焊接缺陷
1.原理电路
2.原理分析
• 从原理图上可以看出，18只LED被分成3组，每当电源接通时，3只三
极管会争先导通，但由于元器件存在差异，只会有1只三极管最先导 通，这里假设Q1最先导通，则LED1这一组点亮，由于Q1导通，其集 电极电压下降使得电容C2左端下降，接近0V，由于电容两端的电压不 能突变，因此Q2的基极也被拉到近似0V，Q2截止，故接在其集电极 的LED2这一组熄灭。此时Q2的高电压通过电容C3使Q3集电极电压升 高，Q3也将迅速导通，LED3这一组点亮。因此在这段时间里，Q1、 Q3的集电极均为低电平，LED1和LED3这两组被点亮，LED2这一组熄 灭，但随着电源通过电阻R2对C2的充电，Q2的基极电压逐渐升高， 当超过0.7V时，Q2由截至状态变为导通状态，集电极电压下降， LED2这一组点亮。与此同时，Q2的集电极下降的电压通过电容C3使 Q3的基极电压也降低，Q3由导通变为截至，其集电极电压升高， LED3这一组熄灭。接下来，电路按照上面叙述的过程循环，3组18只 LED便会被轮流点亮，同一时刻有2组共12只LED被点亮。这些LED被 交叉排列呈一个心形图案，不断的循环闪烁发光，达到流动显示的效 果
上螺丝、螺母时用力要合适，不可用 力太大。
注意 1
No！
Yes
烙铁必须插在烙铁架中 1
不能碰 东西
烙铁必须插在烙铁架中 2
请给烙铁架海棉加水 水
烙铁头的保护
焊锡丝
电烙铁加热 的进程中要 及时给裸铜 面搪锡否则
会不好焊
烙铁头上多余锡的处理
注意2
焊锡丝
加热中要 把斜面靠 在元件脚 上使加热 面积最大
焊点高约1.5mm直 径与焊盘一致脚高
出约0.5mm
元器件焊接与安装
注意不仅要位置正 确，还要焊接牢固 可靠，形状整洁美
观。
焊接前的准备工作
元 去 元 元元
件 氧 件 件件
读 化 弯 插焊
数 层 制 放接
测
量
现在开始
焊接了，
要注意安
全哦！
焊点的正确形状 1
电阻器全部焊接完成后，剪去多余的引脚！
20%)。也有厂家采用习惯标记法，如:
• 3 Ω 3 Ⅰ 表示电阻值为3.3 Ω、允许误差为 ± 5 % • 1 K 8 表示电阻值为1.8 KΩ、允许误差为 ± 20 % • 5 M 1 Ⅱ 表示电阻值为5.1 MΩ、允许误差为 ± 10 % • ② 色标法 • 将不同颜色的色环涂在电阻器(或电容器)上来表示电阻(电容器)的标称值及允
