第七章静电场基础知识
高中物理--静电场基本知识_ppt
P
E2
E1
E
P点的电场强度，等 于+Q1在该点产生的 电场强度E1与-Q2在该 点产生电场强度E2的矢量和Q12遵循平行四边形定则。
2021/6/1
电场强度的叠加
一个比较大的带电物体不能看做点电荷。
在计算它的电场时，可以把它分做若干小块，只要每个小块足够小，就可以把每小 块所带的电荷看成点电荷，然后用点电荷电场强度叠加的方法计算整个带电体的电 场。
在电场的不同位置，比例常数E一般说来是不一样的。
（1）、电场强度：放入电场中某点的电荷所受的力F与它的电 荷量q的比值，叫做这点的电场强度（场强）。
比值定义法 （2）、公式：E=F/q （3）、单位：牛每库（N/C）；伏每米（V/m）；1V/m=1N/C （4）、方向：电场强度是矢量
其方向跟正电荷在该点所受的静电力的方向相同；跟负电荷在 该点所受的静电力的方向相反
2021/6/1
电势
A
2021/6/1
l
规定O点的电势能为零
E场 电荷q在A点的电势能EpA：
EpA qE场l cos
如果在A点放的是2q的电荷呢？
O
EpA/q是相同的 对电场中的不同位置，这个比 值一般是不同的
电势
1、电势：电荷在电场中某一点的电势能与它的电荷量 的比值
2、公式： Ep
q
2、大小：F=kQ1Q2/r2
3、方向：同种电荷相互排斥,异种电荷相互吸引.
4、适用条件： ⑴.真空(空气中近似成立) ⑵.点电荷
点电荷是一种理想化模型，只有电荷量而没有大 小的几何点。 2021/6/1
5、应用多个电荷的库仑定律时，应注意：
(1)任何一个电荷所受的库仑力等于周围其他各点电荷 对它的作用力的合力。 (2)几个库仑力或库仑力和其他性质的力合成时均遵守 平行四边形法则。
静电场知识点总结
静电场知识点总结一、静电场的基本概念1、电荷电荷是物质的一种基本属性，分为正电荷和负电荷。
同种电荷相互排斥，异种电荷相互吸引。
电荷的单位是库仑（C）。
2、电荷量电荷量是指物体所带电荷的多少，用 Q 表示。
电荷的最小单位是元电荷，其电荷量为 16×10⁻¹⁹ C。
3、静电感应当一个不带电的导体靠近带电体时，在导体两端会出现等量异种电荷的现象称为静电感应。
4、库仑定律真空中两个静止点电荷之间的作用力与它们的电荷量的乘积成正比，与它们之间距离的平方成反比，作用力的方向在它们的连线上。
其表达式为：＄F ＝ k\frac{q_1q_2}｛r^2}＄，其中 k 为静电力常量，约为90×10⁹ N·m²/C²。
二、电场强度1、定义放入电场中某点的电荷所受的电场力 F 与它的电荷量 q 的比值，叫做该点的电场强度，简称场强。
用 E 表示，即$E ＝＼frac{F}｛q}＄。
2、单位电场强度的单位是牛每库（N/C）。
3、方向电场强度是矢量，其方向规定为正电荷在该点所受电场力的方向。
4、点电荷的电场强度点电荷 Q 在距离它 r 处产生的电场强度大小为$E ＝ k\frac{Q}｛r^2}＄。
5、电场强度的叠加电场中某点的电场强度等于各个点电荷单独在该点产生的电场强度的矢量和。
三、电场线1、定义为了形象地描述电场而引入的假想曲线，曲线上每一点的切线方向表示该点的电场强度方向，曲线的疏密程度表示电场强度的大小。
2、特点（1）电场线从正电荷或无限远出发，终止于负电荷或无限远。
（2）电场线在电场中不相交。
（3）电场线不是实际存在的线，而是为了形象描述电场而假想的线。
四、电势能和电势1、电势能电荷在电场中具有的势能叫做电势能，用 Ep 表示。
电势能具有相对性，通常取无穷远处或大地为电势能的零点。
2、电势电场中某点的电势等于该点电势能与电荷量的比值，用φ 表示，即$φ ＝＼frac{E_p}｛q}＄。
静电场的基本特性
静电场的基本特性一、静电场的定义与基本概念1.静电场：由静止电荷产生的电场，称为静电场。
2.电场：电场是一种特殊形态的物质，存在于电荷周围。
3.电场强度：描述电场强度的物理量，单位为牛顿/库仑（N/C）。
4.电势：描述电场势能状态的物理量，单位为伏特（V）。
5.电势差：两点间电势的差值，单位为伏特（V）。
二、静电场的基本性质1.库仑定律：静电场中，两个静止点电荷之间的作用力与它们的电荷量的乘积成正比，与它们之间距离的平方成反比。
2.电场线的特点：电场线从正电荷出发，终止于负电荷；电场线不相交；电场线的疏密表示电场强度的大小。
3.电势的分布：电势在空间中的分布反映了电场势能的状态；电势随着距离的增加而减小。
4.电场强度与电势的关系：电场强度的方向是电势降低最快的方向。
三、静电场的基本方程1.高斯定律：描述静电场中电荷与电场之间的关系，指出通过任何闭合曲面的电通量与该闭合曲面所包围的净电荷量成正比。
2.电场强度与电势的关系：E = -dV/dr，其中E为电场强度，V为电势，dr为距离变化量。
四、静电场中的常见问题1.静电力的计算：利用库仑定律计算两个点电荷之间的作用力。
2.电场强度的计算：利用高斯定律计算闭合曲面内的电场强度。
3.电势的计算：利用电场强度与电势的关系计算电势。
4.电势差与电场强度的关系：ΔV = E·Δl，其中ΔV为电势差，E为电场强度，Δl为路径长度。
五、静电场的实际应用1.静电除尘：利用静电场将带电粒子吸附在带电板上，实现除尘。
2.静电喷涂：利用静电场将涂料粒子带电，使其在喷涂过程中均匀分布，提高喷涂效果。
3.静电复印：利用静电场将墨粉吸附在鼓上，实现复印。
六、注意事项1.静电场是一种客观存在的物质，存在于电荷周围。
2.掌握静电场的基本概念、性质和方程，能够解决实际问题。
3.注意静电场与电流场的区别，理解它们在现实生活中的应用。
习题及方法：1.习题：两个点电荷分别为+5μC和-3μC，它们之间的距离为10cm，求它们之间的库仑力。
高中物理-静电场
七静电场一、基本概念和规律1．库仑定律(1)内容：真空中两个静止点电荷之间的相互作用力，与它们的电荷量的乘积成正比，与它们之间距离的二次方成反比，作用力的方向在两点电荷的连线上。
(2)公式：F＝k Q1Q2r2，式中的k＝9×109 N·m2/C2，叫静电力常量。
(3)适用条件：点电荷且在真空中。
2．电场、电场强度(1)电场：电场是电荷周围存在的一种物质，电场对放入其中的电荷有力的作用。
静止电荷产生的电场称为静电场。
(2)电场强度①定义：放入电场中某点的电荷所受的电场力F与它的电荷量的比值。
②公式：E＝F q。
(3)矢量性：规定正电荷在电场中某点所受电场力的方向为该点电场强度的方向。
(4)叠加性：如果有几个静止电荷在空间同时产生电场，那么空间某点的电场强度是各场源电荷单独存在时在该点所产生的电场强度的矢量和。
3．点电荷电场强度的计算式(1)设在场源点电荷Q形成的电场中，有一点P与Q相距r，则P点的电场强度E＝k Qr2。
(2)适用条件：真空中的点电荷形成的电场。
4．电场线的用法(1)利用电场线可以判断电场强度的大小电场线的疏密程度表示电场强度的大小。
同一电场中，电场线越密集处电场强度越大。
(2)利用电场线可以判定电场强度的方向电场线的切线方向表示电场强度的方向。
(3)利用电场线可以判定场源电荷的电性及电荷量多少电场线起始于带正电的电荷或无限远，终止于无限远或带负电的电荷。
场源电荷所带电荷量越多，发出或终止的电场线条数越多。
(4)利用电场线可以判定电势的高低沿电场线方向电势是逐渐降低的。
(5)利用电场线可以判定自由电荷在电场中受力情况、移动方向等先由电场线大致判定电场强度的大小与方向，再结合自由电荷的电性确定其所受电场力方向，再分析自由电荷移动方向、形成电流的方向等。
5．电场的叠加(1)电场叠加：多个电荷在空间某处产生的电场强度为各电荷单独在该处所产生的电场强度的矢量和。
(2)运算法则：平行四边形定则。
静电场基础知识

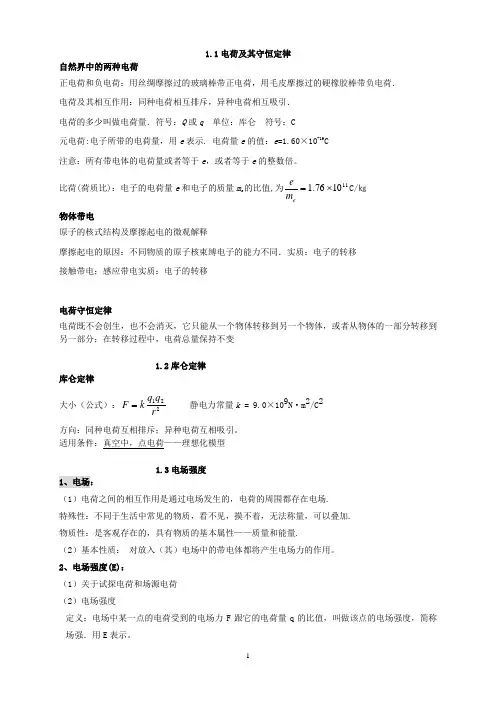

1.1电荷及其守恒定律自然界中的两种电荷正电荷和负电荷：用丝绸摩擦过的玻璃棒带正电荷，用毛皮摩擦过的硬橡胶棒带负电荷． 电荷及其相互作用：同种电荷相互排斥，异种电荷相互吸引． 电荷的多少叫做电荷量．符号：Q 或q 单位：库仑 符号：C 元电荷:电子所带的电荷量，用e 表示. 电荷量e 的值：e =1.60×10-19C 注意：所有带电体的电荷量或者等于e ，或者等于e 的整数倍。
比荷(荷质比)：电子的电荷量e 和电子的质量m e 的比值,为111076.1⨯=em eC/㎏ 物体带电原子的核式结构及摩擦起电的微观解释摩擦起电的原因：不同物质的原子核束缚电子的能力不同．实质：电子的转移 接触带电；感应带电实质：电子的转移电荷守恒定律电荷既不会创生，也不会消灭，它只能从一个物体转移到另一个物体，或者从物体的一部分转移到另一部分；在转移过程中，电荷总量保持不变1.2库仑定律库仑定律大小（公式）：221rq q kF = 静电力常量k = 9.0×109N ·m 2/C 2 方向：同种电荷互相排斥；异种电荷互相吸引。
适用条件：真空中，点电荷——理想化模型1.3电场强度 1、电场：（1）电荷之间的相互作用是通过电场发生的，电荷的周围都存在电场. 特殊性：不同于生活中常见的物质，看不见，摸不着，无法称量，可以叠加. 物质性：是客观存在的，具有物质的基本属性——质量和能量.（2）基本性质： 对放入（其）电场中的带电体都将产生电场力的作用。
2、电场强度(E)：（1）关于试探电荷和场源电荷 （2）电场强度定义：电场中某一点的电荷受到的电场力F 跟它的电荷量q 的比值，叫做该点的电场强度，简称场强．用E 表示。
①大小（公式）：E=F/q （适用于所有电场）②方向：（规定）电场中某点的场强方向跟正电荷在该点所受的电场力的方向相同．（负电荷在电场中某点所受的电场力的方向跟该点的场强方向相反．）③单位：V/m或N/C3、（真空中）点电荷周围的电场、电场强度的叠加（1）点电荷周围的电场①大小：E=kQ/r2 （只适用于点电荷的电场）②方向：如果是正电荷，E的方向就是沿着PQ的连线并背离Q；如果是负电荷：E的方向就是沿着PQ的连线并指向Q．（2）电场强度的叠加：某点的场强等于该点周围各个电荷单独存在时在该点产生的场强的矢量和．（电场强度是矢量，合成时遵循平行四边形法则）4、电场线（1）电场线：电场线是画在电场中的一条条有方向的曲线，曲线上每点的切线方向表示该点的电场强度的方向。
静电场知识归纳
一、静电场基本公式归纳1.（矢量）静电力F：F=qE（适用一切电场）F=k q1q2r2（适用于真空，点电荷）2.（矢量）场强E: E=Fq（适用一切电场、定义式，E大小与二者没有关系）E=k Qr2（决定式，适用于真空，点电荷）E=U ABd（适用匀强电场，d为沿电场线方向上的距离）（标量）电势ᵩ：ᵩ=E pq（定义式，ᵩ大小与二者没有关系）ᵩA =U AB (B点为零电势点)（标量）电势能Ep ：E p=qᵩE pA=WA∞(无限远处为零电势能点)（标量）电势差U AB ：U AB=ᵩA−ᵩB（适用一切电场）U AB=W ABq（适用一切电场）U AB=Ed（适用匀强电场，d为沿电场线方向上的距离，正负要判断）（标量）静电力做功W AB :W AB=qU AB（适用一切电场）W AB=E PA−E PBW AB=−∆E PW AB=qEd（适用匀强电场，d为沿电场线方向上的距离，正负要判断）二、电场的叠加在几个点电荷共同形成的电场中，某点的场强等于各个电荷单独存在时在该点产生的场强的矢量和，这叫做电场的叠加原理。
三、电场线1、电场线：为了形象地描述电场而在电场中画出的一些曲线，曲线的疏密程度表示场强的大小，曲线上某点的切线方向表示场强的方向。
2、电场线的特征1）、电场线密的地方场强强，电场线疏的地方场强弱2）、静电场的电场线起于正电荷止于负电荷，孤立的正电荷（或负电荷）的电场线止无穷远处点3）、电场线不会相交，也不会相切4）、电场线是假想的，实际电场中并不存在5）、电场线不是闭合曲线，且与带电粒子在电场中的运动轨迹之间没有必然联系3、几种典型电场的电场线1）正、负点电荷的电场中电场线的分布特点：a 、离点电荷越近，电场线越密，场强越大b 、以点电荷为球心作个球面，电场线处处与球面垂直，在此球面上场强大小处处相等，方向不同。
2）、等量异种点电荷形成的电场中的电场线分布特点：a 、沿点电荷的连线，场强先变小后变大b 、两点电荷连线中垂面（中垂线）上，场强方向均相同，且总与中垂面（中垂线）垂直c 、在中垂面（中垂线）上，与两点电荷连线的中点 0等距离各点场强相等。
高中物理《静电场》知识梳理
高中物理《静电场》知识梳理
1. 静电场的基本概念和性质
静电场指的是由于空间中静止电荷所形成的电场。
其性质包括场强、电势、电势能等。
2. 静电场的电场强度
静电场的电场强度表示了单位正电荷在某一点处所受的电场力，其大小受到电荷量和距离的影响。
电场强度的方向与电荷正负有关。
3. 静电场的电势差和电势
电势差指的是两点之间移动单位电荷所需要做的功，而电势则是在某一点的电势差。
电势差和电势的计算可以利用库仑定律和高斯定理。
4. 静电场的电荷分布
在静电场中，电荷分布对于场强和电势分布都有影响。
主要包括均匀带电球面、均匀带电球体、均匀带电棒、均匀带电平板等情况。
5. 静电场的高斯定理
高斯定理可以用来计算电场强度、电势和电势能。
它表明了通过某一闭合曲面的场线束数与该曲面所包含的电荷量成正比，与曲面的形状无关。
6. 静电场的电势能
电势能指的是静电场中电荷所具有的势能，它的大小与电荷量、
电势差和位置有关。
静电场中的电势能可以用来计算电荷的移动和相互作用。
7. 静电场与导体
静电场中的导体可以影响场强和电势分布。
在外场作用下，导体表面的电荷会分布在表面上，而内部则是均匀的。
在导体内部，电场强度为零，电势分布为恒定值。
大学物理第七章静电场思维导图
绝缘体在静电场中表现特性
电荷保持
绝缘体不易导电，因此在静电场中，绝缘体上的电荷 难以移动或消失，能够长时间保持电荷。
极化现象
在静电场作用下，绝缘体中的正负电荷中心会发生相 对位移，形成电偶极子，从而产生极化现象。
介电常数
绝缘体的介电常数反映了其在静电场中的极化程度。 介电常数越大，绝缘体的极化能力越强。
导体和绝缘体之间相互作用
静电感应现象
当导体靠近绝缘体时，由于静电感应作用，导体会在靠近绝缘体的一侧感应出异号电荷，而绝缘体也会因为 极化作用在靠近导体的一侧出现束缚电荷。
电荷转移
在特定条件下，如导体与绝缘体接触或存在电位差时，可能会发生电荷转移现象。例如，在雷电天气中，云 层中的电荷可能会通过空气中的绝缘体（如水滴）转移到地面上的导体上。
电荷与电场关系
电荷
带正负电的粒子，是电场的源。
电场
电荷周围存在的一种特殊物质， 对放入其中的电荷有力的作用。
电荷与电场关系
电荷产生电场，电场对电荷有 力的作用。
电场强度与电势差
电场强度
描述电场的力的性质的物理量，表示电场的强弱和方向。
电势差
描述电场的能的性质的物理量，表示两点间电势的差值。
关系
电场强度与电势差密切相关，电场强度的方向是电势降低最快的 方向。
静电场中的导体和绝缘体
导体
内部存在自由电荷，能够导电的 物体。在静电场中，导体内部电 场为零，电荷分布在导体表面。
绝缘体
内部几乎没有自由电荷，不能导 电的物体。在静电场中，绝缘体 内部和表面都可能存在电荷。
静电感应
当导体靠近带电体时，由于静电 感应作用，导体内部电荷重新分 布，使得导体两端出现等量异号 电荷的现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
知识点2
静电场
电场强度
电场线
1.静电场:静电场是客观存在于电荷周围的一种物质, 其基本性质是对放入其中的电荷有 力的作用 _________。
2.电场强度:
F E 是矢量,单位:N/C或V/m。 (1)定义式:_____, q kQ 。 (2)点电荷的场强:E= _____ r2 (3)方向:规定_______在电场中某点___________为该 正电荷 受力的方向 点的电场强度方向。
选修3-1
第七章 静 电 场
第1讲 电场力的性质的描述
【知识梳理】 知识点1 点电荷 电荷守恒定律 库仑定律
1.点电荷:当带电体本身的___________对研究的问题 大小和形状 影响可以忽略不计时,可以将带电体视为点电荷。点电 荷是一种理想化模型。
2.电荷守恒定律: (1)内容:电荷既不会创生,也不会消失,只能从一个物 体转移到另一个物体,或者从物体的一部分转移到另一 部分,在转移的过程中,电荷的总量_________。 保持不变 (2)三种起电方式:_____________________________。 摩擦起电、接触起电、感应起电
(4)带电粒子在匀强电场中可以做匀加速直线运动。 ( )
(5)示波管屏幕上的亮线是由电子束高速撞击荧光屏而 产生的。 ( )
(6)带电粒子在电场中运动时重力必须忽略不计。 ( )
提示:(1)√。电容器是能够储存电荷的器件,用电容表 示其储存电荷的本领。 (2)×。电容器的电容C是由电容器本身的性质决定的, 与电容器是否带电无关,电容器放电后,电容器的带电 荷量为零,其电容C保持不变。
(4)电场中某点的场强方向与负电荷在该点所受的电场 力的方向相反。 ( )
(5)在真空中,点电荷的场强公式E= kQ 中的Q是产生电 2 r 场的场源电荷的电荷量,E与试探电荷无关。 ( ) (6)带电粒子的运动轨迹一定与电场线重合。 ( )
(7)在点电荷产生的电场中,以点电荷为球心的同一球 面上各点的电场强度都相同。 ( )
标量 示该点电势比_______ 高( 低) 。 零电势
(4)相对性:电势具有_______, 相对性 同一点的电势因选取零
电势点的不同而不同。
4.等势面: (1)定义:电场中_________的各点组成的面。 电势相等 (2)特点。
如图所示,实线为正点电荷的电场线,虚线为等势面,且 相邻的两个等势面间的电势差相等,A、B是同一等势面 上的两个点。则:等势面与电场线_____;电场线由高等 垂直 势面指向低等势面;等差等势面密集的地方场强大;将 电荷由A沿等势面移动到B,电场力做功为零。 ①等势面一定与电场线_____。 垂直
－6 Q 1.0 10 (3)√。C F 1.0 10－7 F。 U 10 (4)√。带电粒子在匀强电场中可以做直线运动,也可
以做曲线运动,运动形式由初速度方向与电场方向的夹 角决定,是否匀变速运动由合外力决定。 (5)√。由示波管的原理可知此种说法正确。
⑥电场线和等势面在相交处 _________。 降低
互相垂直
(2)几种典型电场的电场线。
【易错辨析】 (1)任何带电体所带的电荷量都是元电荷的整数倍。 ( ) (2)根据公式F= k q1q 2 得,当r→0时,有F→∞。( ) r2 (3)电场强度反映了电场力的性质,所以电场中某点的 场强与试探电荷在该点所受的电场力成正比。 ( )
提示:(1)√。元电荷是自然界中带电量最小的电荷,自 然界中任何带电体所带的电荷量都是元电荷的整数倍。 (2)×。当带电体之间的距离r→0时,带电体就不能看 成点电荷了,库仑定律不再适用。
(3)×。电场强度反映了电场力的性质,与试探电荷的 受力无关。 (4)√。电场中正电荷在某点所受的电场力的方向与该 点的场强方向相同,负电荷在某点所受的电场力的方向 与该点的场强方向相反。 (5)√。真空中点电荷的场强是由场源电荷本身的性质 决定的,与试探电荷无关。
2.电容:
(1)公式。
Q 。 ①定义式:_____ C U
②推论:C=
Q (2)单位:法拉 U(F),1F=___μ F=___电容C的大小由电容器 本身结构决定,与电压、电荷量_____。不随电量Q变化, 无关 也不随电压U变化。
3.库仑定律: (1)内容:真空中两个静止点电荷之间的相互作用力与 它们的_____________成正比,与它们的___________成 电荷量的乘积 距离的平方 反比,作用力的方向在_____________。 它们的连线上 (2)表达式:F=_______,式中k=9.0×109N·m2/C2,叫作 q1q 2 k 2 静电力常量。 r (3)适用条件:___________________。
真空中的静止点电荷
【直观解读】 如图所示,真空中两个完全相同的带电金属球体A和B, 球体半径为R,两球心间的距离等于球体半径的3倍,若A、 B带有等量的异种电荷Q。
引力 的受力方向沿A、 则:A、B间存在着相互作用的_____,A B球心连线_____,其F大小大于 _____k Q 2 ,其原因是带电 向右 2 9R 球体A和B_____ 不能 看作点电荷。 若A、B相互接触,将发生正、负电荷的中和现象,但是 电荷守恒定 A、B两球体的带电总量保持不变,这满足 ___________ ___ 律。
第 3讲 电容器与电容 带电粒子在电场中的
运动
【知识梳理】 知识点1 常见的电容器 电容器的电压、电荷量和
电容的关系 1.电容器: (1)组成:由两个彼此绝缘又相互靠近的导体组成。
(2)带电量:一个极板所带电荷量的_______。 绝对值
(3)电容器的充电、放电。 ①充电:使电容器带电的过程,充电后电容器两极板带 上等量的_________,电容器中储存电场能。 异种电荷 ②放电:使充电后的电容器失去电荷的过程,放电过程 中_______转化为其他形式的能。 电场能
(3)电势能的相对性:电势能是相对的,通常把电荷离场 源电荷_______处的电势能规定为零,或把电荷在大地 无穷远 表面的电势能规定为零。
3.电势: (1)定义:试探电荷在电场中某点具有的_______与它的 电势能 _______的比值。 电荷量 Ep 。 (2)定义式:φ=_______
q (3)矢标性:电势是_____,有正负值之分,其正(负)值表
常数
相对介电
知识点2
带电粒子在匀强电场中的运动
示波管
1.加速问题:若不计粒子的重力,则电场力对带电粒子 做的功等于带电粒子的_____的增量。 动能 (1)在匀强电场中:W=qEd=qU=___________ 1 2 1 2。 mv mv0 2 2 (2)在非匀强电场中:W=qU=______________。 1 2 1 2 mv mv0 2 2
1.静电力做功: (1)特点:静电力做功与_____无关,只与_________有 路径 初末位置 关。
(2)计算方法。 ①W=qEd,只适用于_________,其中d为沿_________的 匀强电场 电场方向 距离。 ②WAB=qUAB,适用于_________。 任何电场
2.电势能: (1)定义:电荷在电场中具有的势能,数值上等于将电荷 从该点移到_______位置时静电力所做的功。 零势能 (2)静电力做功与电势能变化的关系:静电力做的功等 于_______________,即WAB=EpA-EpB=-Δ Ep。 电势能的减少量
(7)某等势面上各点的场强方向均与此等势面垂直。 ( )
提示:(1)√。电场力做功与路径无关。 (2)×。电势差虽然有正负值之分,但不是矢量。 (3)×。电场强度是描述电场力的性质的物理量,电势 是描述电场能的性质的物理量,两者之间没有必然的关 系。 (4)×。在匀强电场中,电场强度不变。
(5)√。根据功的定义式W=Flcosα可知,此种说法正确。 (6)×。A、B两点间的电势差等于将单位正电荷从A移 到B点时静电力所做的功。 (7)√。带电粒子沿等势面运动时,电场力不做功,所以 电场力的方向必与等势面垂直,场强方向与电场力的方 向相同或相反。
3.示波管的构造: ①_______,②_________,③_______。(如图所示) 电子枪 偏转电极 荧光屏
【易错辨析】 (1)电容是表示电容器储存电荷本领的物理量。( (2)放电后的电容器电荷量为零,电容也为零。( ) )
(3)一个电容器的电荷量增加Δ Q=1.0×10-6C时,两板 间电压升高10V,则电容器的电容C=1.0×10-7F。 ( )
2.偏转问题: (1)条件分析:不计重力的带电粒子以速度v0垂直于电 场线方向飞入匀强电场。 (2)运动性质:_______运动。 类平抛 (3)处理方法:利用运动的合成与分解。 ①沿初速度方向:做_________运动。 ②沿电场方向:做初速度为零的 匀速直线 ___________运动。
匀加速直线
②在同一等势面上移动电荷时电场力_______( 不做功 选填 “做功”或“不做功”)。 ③电场线总是从_______的等势面指向_______的等势 电势高 电势低 面。 ④等差等势面越密集的地方电场强度_____,反之_____。 越大 越小
知识点2 关系
电势差
匀强电场中电势差与电场强度的
1.电势差: (1)定义:电荷在电场中,由一点A移到另一点B时,_____ 电场 _________与移动电荷的_______的比值。 力做的功 电荷量 (2)定义式:_________。 WAB U AB (3)电势差与电势的关系 :UAB=_______,而UBA=_______。 q φA- φB φB- φA
3.电场线: (1)电场线的特点。
如图所示,实线为正点电荷的电场线,虚线为一等势 面,A、B是电场中的两点。
则:电场线从正电荷出发,指向_________; 无穷远处 每一条电场 线_______(选填“可能”或“不可能”)相交;A点的场 不可能 强_____B点的场强;A点的电势_____B点的电势;每一条 小于 小于 电场线都与等势面_____。 垂直
