北京首钢电力厂蒸汽管道爆炸事故
北京首钢电力厂蒸汽管道爆炸事故
2000年7月9日凌晨北京首钢电力厂汽机车间主蒸汽管道发生爆炸造成6人死亡直接经济损失75万余元的重大事故
1事故经过
7月9日凌晨0时57分北京首钢电力厂汽机车间主蒸汽母管道北端阀门与管道焊接部位发生泄漏1时01分左右该阀门与主蒸汽母管道焊接部位撕裂发生爆炸阀门见图1连用长约1.5m的管道向北飞出13.3m将3号锅炉汽轮机值班室的南北两堵墙击塌从主蒸汽管道中喷出的高温高压蒸汽将值班室内的控制设备毁坏值班室内6名人员被砸烫伤经送医院抢救无效死亡
图1 爆炸后的阀体
2现场勘查及调查
1首钢电力厂四台220t h锅炉的布置为并联并经主蒸汽管道汇总于蒸汽母管线上蒸汽母管北侧末端有一阀门事故阀门该闸门是在1986年为
调试1号锅炉1号汽轮机时用于吹洗蒸汽管道安装的临时管道阀门编号为11号调试结束后没有将其拆除经调查此事故阀门在投入使用之后未对其进行过定期检查
2对三台锅炉2000年7月9日的运行记录及运行日志进行检查压力均在8.88.9MPa之间温度均在533540之间可以确定在发生爆炸时没有出现超温超压运行现象排除了操作人员违章操作造成事故的可能性
3对失效部件的分析
1焊缝外观及射线探伤
破坏部位焊缝上存在未焊缝和错边未焊透最大深度约8mm见图2最大错边量为7mm对具有射线探伤条件的事故阀门的另一端即未破裂端的焊缝进行了X射线探伤结果表明存在未焊透缺陷
图2 焊接接头低倍形貌
2断口分析
通过对断口的宏观检查其大部分断裂面平齐见图3具有脆性断裂纹的明显特征通过扫描电镜对断口的微观形貌进行观查可以看到大面积断口呈准解理的形貌也具有明显的脆性断裂特征属于脆性断裂
图3 阀体侧断口的断裂全貌
另外在阀体侧的断裂面上可以看到有三处明显的起裂源经扫描电镜观察这三处裂纹源上存在有夹渣焊接缺陷断口位置少部分位于焊缝和热影响区
上而90以上的断口位于阀体母材上
经无损探伤及外观检验分析由于焊缝存在整圈未焊透错边及夹渣等焊接
缺陷且在未焊透的根部应力较高因此容易产生裂纹裂纹从焊缝开始然后
穿过热影响区到达阀体母材迅速扩展
3化学成分分析
对蒸汽母管和阀体材质进行了化学成份分析蒸汽母管的材质为CrMo耐热
合金钢材料阀体材质为碳素铸钢材料
根据原国家劳动总局1980年颁发的蒸汽锅炉安全监察规程中规定对
于壁温大于450且小于565的钢管材料应为15CrMoA或12Cr1MoV蒸汽母管
的材质为CrMo耐热合金钢符合上述规程规定对于铸钢件规程中规定介质
温度超过450的铸钢件应选用耐热合金钢此事故阀门所用材料为碳素铸钢
不符合法规的规定不能用于高温工况
4机械性能试验
沿阀体母材取样试样尺寸为M16110mm试验温度530试验结果见下
表
试验温度试样编号b(MPa) 0.2(MPa) 5(%) (%)
1 119 15
2 17 39
2 210 160 12 35
通过机械性能试验结果可以看到阀体材料530的强度及韧性值仅为
12Cr1MoV耐热钢强度及韧性值的50以下该材料在力学性能方面不能达到
高温使用要求
5金相组织分析
阀体金相组织为铁素体珠光体晶粒粗大且存在许多孔洞
母管组织为铁素体珠光体铁素体内可见碳化物质点晶粒较细小
4分析与结论
断口宏观观察及断口在扫描电镜下观察结果表明裂纹向35号铸钢扩展的过程及最终断裂的斜边其断口都具有准解理的断裂形貌特征同时在断裂源区可以看到许多二次裂纹也就是说蒸汽管爆裂时因焊接缺陷引进的裂纹扩展一定尺寸时沿阀体侧发生了低应力脆断
35号铸钢阀体除了铸件本身材质致密性较差在金相显微镜下可见的孔
洞基体因没有固溶及析出强化相其热稳定性和热强性较差所以不能用于
530的工况条件更不要说是在其工况条件下长期工作
断裂力学告诉我们35号铸钢阀体的断裂韧性比CrMo钢要低裂纹起源于焊缝当裂纹长度达到35号铸钢阀体在350时的临界裂纹长度时就发生了瞬间的低应力脆断
综合上述分析首钢电力厂蒸汽母管北侧末端阀门爆炸的直接原因为
1事故阀门的材质为碳素铸钢该材料的使用不符合国家劳动总局1980年颁发的蒸汽锅炉安全监察规程第四章第37条的有关规定不能用于工况为540的蒸汽母管线上
2焊缝存在错边未焊透及夹渣等严重缺陷是产生裂纹源并引发断裂
的原因。
受限空间典型事故案例汇编
SEPRI
典型事故案例分析
1 上海宝钢集团南京梅山钢铁“2.23”转炉煤气柜中毒事故
事故概况：2012年2月23日中午11：50分左右，宝冶建 设南京分公司在对上海宝钢集团南京梅山钢铁公司进行 煤气三加压站8万立方米转炉气柜进行技术改造施工过程 中，致转炉煤气倒灌进煤气柜，造成柜内13名作业人员 中毒，其中6人死亡。
非防爆电器产生火花引爆了达到爆炸极限的油漆稀料建筑行业建筑行业发生闪爆事故的在建原油罐sepri典型事故案例分析部分钢铁企业有限空间事故案例序号单位时间工序设备场所致害物伤亡情况宝钢集团梅山钢铁2012223炼焦转炉煤气柜内煤气6人死亡武钢集团烧结厂201099烧结电除尘器外重钢烧结厂201053烧结混料圆筒内烧结料1人死亡河北顺达冶炼公司2010118炼铁高炉内煤气6人死亡河北唐山中厚板公司201047炼铁布袋除尘器内煤气3人死亡首钢京唐钢铁公司2009321炼钢除盐池内缺氧5人死亡河北武安普阳钢铁201014炼钢转炉内煤气21人死亡东北大连特钢公司201014炼钢电渣炉电极升降室氩气8人死亡河北舞阳钢铁公司201058炼钢除尘在线监测室氮气1人死亡10河北唐山钢铁公司2010529炼钢转炉散料称量漏斗氮气3人死亡11内蒙古包钢集团2011814炼钢vd炉氮气4人死亡12福建三钢集团2010105炼钢氩气3人死亡sepri上海宝钢集团南京梅山钢铁223转炉煤气柜中毒事故事故概况
SEPRI
典型事故案例分析
4 河北顺达冶炼公司“1.18”高炉内煤气中毒事故
事故概况：2010年元月18日，新鼎公司对顺达冶炼公司2号高炉（已于209 年11月22日停产）冷却壁进行维修作业，6名施工人员未采取任何防护措施直接 进入炉内作业，发生煤气中毒，全部死亡。
事故原因：⑴1号、2号高炉和竖炉公用一条煤气管道，停产后2号高炉煤气 管道电动插板阀和电动蝶阀关闭。1月6日竖炉生产时2号高炉煤气管道电动插板 阀和电动蝶阀全部打开。1月16日竖炉停产时，只关闭了电动蝶阀。⑵管理不到 位，未制定检修方案、安全措施，未对相关方签订安全管理协议，未按规定办理 检修作业手续，未明确安全监护人。⑶检修时，未对2号高炉煤气系统可靠隔断 ，未按规定对炉内煤气进行动态检测。
首钢总公司锅炉压力容器事故应急预案
首钢总公司锅炉压力容器事故应急预案目录1事故类型和危害程度分析2应急处置基本原则3组织机构及职责3.1 应急组织体系3.2 指挥机构及职责4预防与预警4.1 危险源监控4.2 预警行动5信息报告程序6应急处置6.1 响应分级6.2 响应程序6.3 处置措施7应急物资与装备保障8 附则首钢总公司锅炉压力容器事故应急预案1、事故类型和危害程度分析首钢总公司作为钢铁企业，首钢总公司北京地区（含矿业公司）现有各种锅炉100余台，压力容器2700余台，遍及北京地区十余个区县及河北省迁安地区。
大型工业蒸汽锅炉和大型储存类压力容器发生爆炸或泄漏事故，将会引起污染、火灾、烫伤及窒息等重大人身伤亡和财产损失，造成极大社会影响。
2、应急处置基本原则首钢总公司锅炉压力容器事故应急工作坚持安全第一、预防为主的原则；坚持统一领导、分级管理的原则；坚持“三不放过”的原则（原因不清不放过;责任者未得到处理和群众未受到教育不放过；没有事故防范措施或措施不落实不放过）。
3、组织机构及职责3.1、应急组织体系首钢总公司锅炉压力容器事故应急组织体系分为二级管理，总公司设锅炉压力容器事故应急指挥部；各子公司、直属单位相应设立锅炉压力容器事故应急指挥小组。
3.2、指挥机构及职责（1）、锅炉压力容器事故应急指挥部（见附件一）总指挥：总公司主管设备工作的副总经理副总指挥：设备部部长、生产部部长安全处处长成员单位：设备部、生产部、安全处、技术研究院、供应公司、保卫处、信息部、二级子公司及直属单位（锅炉压力容器事故发生单位）。
（2）、职责分工指挥部：发生重大及以上锅炉压力容器事故后，总指挥或总指挥委托副总指挥赶赴事故现场进行现场指挥，成立现场抢修指挥部，协调生产平衡，组织抢修工作，包括制定抢修方案、协调平衡检修力量、事故分析等，研究部署实施救援和恢复生产的全面工作;检查指导应急预案的执行和落实情况。
生产部：针对锅炉压力容器事故对生产的影响程度，及时协调生产流程，合理调整安排生产。
如何预防生活中液化气爆炸事故

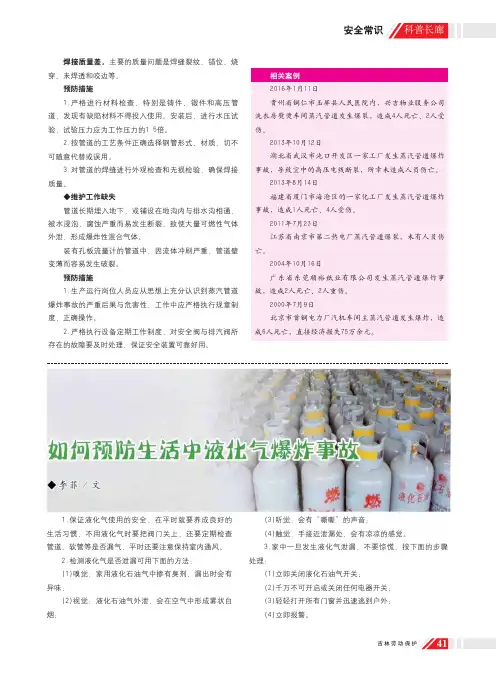

科普长廊41吉林劳动保护◆／文李菲1.保证液化气使用的安全，在平时就要养成良好的生活习惯，不用液化气时要把阀门关上，还要定期检查管道、软管等是否漏气，平时还要注意保持室内通风。
2.检测液化气是否泄漏可用下面的方法：(1)嗅觉：家用液化石油气中掺有臭剂，漏出时会有异味；(2)视觉：液化石油气外泄，会在空气中形成雾状白烟；(3)听觉：会有“嘶嘶”的声音；(4)触觉：手接近泄漏处，会有凉凉的感觉。
3.家中一旦发生液化气泄漏，不要惊慌，按下面的步骤处理：(1)立即关闭液化石油气开关；(2)千万不可开启或关闭任何电器开关；(3)轻轻打开所有门窗并迅速逃到户外；(4)立即报警。
如何预防生活中液化气爆炸事故焊接质量差。
主要的质量问题是焊缝裂纹、错位、烧穿、未焊透和咬边等。
预防措施1.严格进行材料检查，特别是铸件、锻件和高压管道，发现有缺陷材料不得投入使用。
安装后，进行水压试验，试验压力应为工作压力的倍。
1.52.按管道的工艺条件正确选择钢管形式、材质，切不可随意代替或误用。
3.对管道的焊缝进行外观检查和无损检验，确保焊接质量。
◆维护工作缺失管道长期埋入地下，或铺设在地沟内与排水沟相通，被水浸泡，腐蚀严重而易发生断裂，致使大量可燃性气体外泄，形成爆炸性混合气体。
装有孔板流量计的管道中，因流体冲刷严重，管道壁变薄而容易发生破裂。
预防措施1.生产运行岗位人员应从思想上充分认识到蒸汽管道爆炸事故的严重后果与危害性，工作中应严格执行规章制度，正确操作。
2.严格执行设备定期工作制度，对安全阀与排汽阀所存在的故障要及时处理，保证安全装置可靠好用。
相关案例2016111年月日贵州省铜仁市玉屏县人民医院内，兴吉物业服务公司洗衣房熨烫车间蒸汽管道发生爆裂，造成人死亡、人受42伤。
20131012年月日湖北省武汉市沌口开发区一家工厂发生蒸汽管道爆炸事故，导致空中的高压电线断裂，所幸未造成人员伤亡。
2013814年月日福建省厦门市海沧区的一家化工厂发生蒸汽管道爆炸事故，造成人死亡、人受伤。
高压蒸汽管道案例调查报告
湖北当阳“8·11”重大高压蒸汽管道裂爆事故调查报告（上）国家安全监管总局 2017-08-08 17:28:19湖北当阳“8·11”重大高压蒸汽管道裂爆事故调查报告2016年8月11日14时49分，湖北省当阳市马店矸石发电有限责任公司热电联产项目在试生产过程中，2号锅炉高压主蒸汽管道上的“一体焊接式长径喷嘴”（企业命名的产品名称，是一种差压式流量计，以下简称事故喷嘴）裂爆，导致发生一起重大高压蒸汽管道裂爆事故，造成22人死亡，4人重伤，直接经济损失约2313万元。
事故发生后，国务院领导高度重视，李克强总理作出重要批示：“要全力抢救伤员，尽最大努力减少伤亡，妥为做好善后处置，抓紧查明事故原因并追责”。
湖北省委、省政府非常重视，时任省委书记李鸿忠，时任省委副书记、代省长王晓东等省委省政府领导也都作出相应批示，并带领省市有关人员赶赴现场，组织指挥事故应急救援和处置工作。
根据《生产安全事故报告和调查处理条例》（国务院令第493号）、《湖北省生产安全事故报告和调查处理办法》（省政府令第354号）等规定，经省人民政府批准，于8月12日成立由时任省安监局局长刘旭辉为组长，省安监局、省监察厅、省公安厅、省质监局、省能源局、省总工会等部门和宜昌市人民政府有关人员为成员的湖北省当阳市马店矸石发电有限责任公司“8·11”重大高压蒸汽管道裂爆事故调查组（以下简称事故调查组）。
事故调查组邀请省人民检察院派员参加，并聘请热电设计和运行管理、特种设备检验检测、金属材料焊接等多个方面的专家组成专家组参加事故技术调查工作，聘请有关检验检测和勘测设计机构进行了检测鉴定。
事故调查组按照“四不放过”和“科学严谨、依法依规、实事求是、注重实效”的原则，通过现场勘验、调查取证、检测检验和专家论证，查明了事故发生的经过、原因、人员伤亡和财产损失情况，认定了事故性质，查清了相关单位和人员责任，提出了对有关责任人员和责任单位的处理意见。
关于“10126”煤气泄漏重大死亡事故的通报

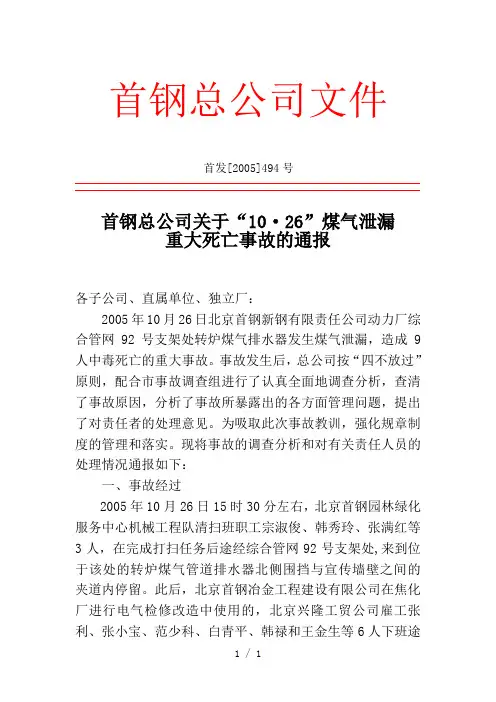

首钢总公司文件首发[2005]494号首钢总公司关于“10·26”煤气泄漏重大死亡事故的通报各子公司、直属单位、独立厂：2005年10月26日北京首钢新钢有限责任公司动力厂综合管网92号支架处转炉煤气排水器发生煤气泄漏，造成 9人中毒死亡的重大事故。
