最实用电缆线径选择心得

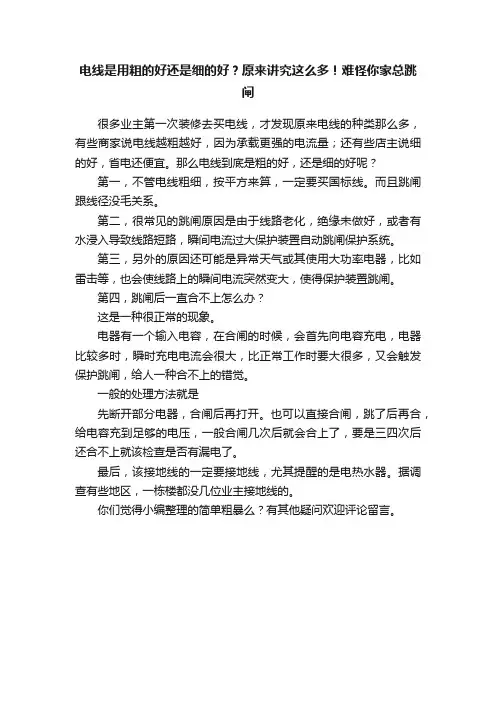

电线是用粗的好还是细的好？原来讲究这么多！难怪你家总跳闸
电线是用粗的好还是细的好？原来讲究这么多！难怪你家总跳
闸
很多业主第一次装修去买电线，才发现原来电线的种类那么多，有些商家说电线越粗越好，因为承载更强的电流量；还有些店主说细的好，省电还便宜。
那么电线到底是粗的好，还是细的好呢？
第一，不管电线粗细，按平方来算，一定要买国标线。
而且跳闸跟线径没毛关系。
第二，很常见的跳闸原因是由于线路老化，绝缘未做好，或者有水浸入导致线路短路，瞬间电流过大保护装置自动跳闸保护系统。
第三，另外的原因还可能是异常天气或其使用大功率电器，比如雷击等，也会使线路上的瞬间电流突然变大，使得保护装置跳闸。
第四，跳闸后一直合不上怎么办？
这是一种很正常的现象。
电器有一个输入电容，在合闸的时候，会首先向电容充电，电器比较多时，瞬时充电电流会很大，比正常工作时要大很多，又会触发保护跳闸，给人一种合不上的错觉。
一般的处理方法就是
先断开部分电器，合闸后再打开。
也可以直接合闸，跳了后再合，给电容充到足够的电压，一般合闸几次后就会合上了，要是三四次后还合不上就该检查是否有漏电了。
最后，该接地线的一定要接地线，尤其提醒的是电热水器。
据调查有些地区，一栋楼都没几位业主接地线的。
你们觉得小编整理的简单粗暴么？有其他疑问欢迎评论留言。
线径大小的选择
线径大小的选择选择导线的三个原则：1)近距离和小负荷按发热条件选择导线截面（安全载流量），用导线的发热条件控制电流，截面积越小，散热越好，单位面积内通过的电流越大。
2)远距离和中等负荷在安全载流量的基础上，按电压损失条件选择导线截面，远距离和中负荷仅仅不发热是不够的，还要考虑电压损失，要保证到负荷点的电压在合格范围，电器设备才能正常工作。
3)3)大负荷在安全载流量和电压降合格的基础上，按经济电流密度选择，就是还要考虑电能损失，电能损失和资金投入要在最合理范围。
导线的安全载流量为了保证导线长时间连续运行所允许的电流密度称安全载流量。
一般规定是：铜线选5～8A／mm2；铝线选3～5A／mm2。
安全载流量还要根据导线的芯线使用环境的极限温度、冷却条件、敷设条件等综合因素决定。
一般情况下，距离短、截面积小、散热好、气温低等，导线的导电能力强些，安全载流选上限；距离长、截面积大、散热不好、气温高、自然环境差等，导线的导电能力弱些，安全载流选下限；如导电能力，裸导线强于绝缘线，架空线强于电缆，埋于地下的电缆强于敷设在地面的电缆等等。
根据电流的大小、电缆的安装方式选择。
电缆选择的原则是【简单算法】：10mm2（含10mm2）以下的线以导线截面积乘以5就是该截面积导线的载流量相应的截面积100mm2以上乘以乘以216mm2、25mm2乘以435mm2、50mm2乘以370mm2、95mm2乘以2.5如果导线穿管乘以系数0.8（穿管导线总截面积不超过管截面积的百分之四十）高温场所使用乘以系数0.9（85摄氏度以内）裸线（如架空裸线）截面积乘以相应倍率后再乘以2（如16mm2导线：16*4*2）以上是按铝线截面积计算铜线升级算是指1.5mm2铜线载流量等于2.5mm2铝线载流量，依次类推如何根据电机大小选择电缆线径?如何根据电机大小选择电缆线径?常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率(千瓦或千伏安)算出电流(安)的口诀。
电线粗细选择口诀
电线粗细选择口诀第一篇：电线粗细选择口诀电线粗细选择口诀口诀：10下五，100上二，25、35四三界，70、95两倍半，穿管、温度，八九折，裸线加一半，铜线升级算。
10下五是指10个平方以下的线安全载流量为线径的五倍，如6平方毫米的铝芯线，他的安全载流量为30A100上二是指100平方以上的线安全载流量为线径的二倍，如150平方的铝芯线绝缘线安全载流量为300A 25、35四三界是指10平方至25平方的铝芯绝缘安全载流量为线径的四倍，35平方至70平方内的线（不含70）为三倍。
70、95两倍半是指70平方至95平方的铝芯绝缘安全载流量为线径的两倍半。
“穿管、温度，八九折”是指若是穿管敷设（包括槽板等，即线加有保护套层），不明露的，按上面方法计算后再打八折（乘0.8）。
若环境温度超过25度的，按上面线径方法计算后再打九折。
对于穿管温度两条件同时，安全载流量为上面线径算得结果打七折算。
裸线加一半是指相同截面的裸铝线是绝缘铝芯线安全载流量的1.5倍。
铜线升级算即将铜导线的截面按铝芯线截面排列顺序提升一级，再按相应的铝芯线条件计算，如：35平方裸铜线，升一级按50平方铝芯线公式算得50*3*1.5=225A，即225A为35平方裸线的安全载流量。
线缆横截面积总览：0.5mm2、1mm2、1.5mm2、2.5mm2、4mm2、6mm2、10mm2、16mm2、25mm2、35mm2、50mm2、75mm2、90mm2、120mm2、150mm2、185mm2、240mm2第二篇：电线的选择对于家庭房间装潢电线的选用，可以这么来定：1，空调线必需是用直径为2.24毫米的（4平方毫米截面积），而且是每一路空调插座在电源控制端都是单独控制；2，其它电器的插座的线可以选用直径为1.76毫米的（2.5平方毫米截面积），可设置为卧室、客厅和餐厅、厨房和洗漱间这三路最基本的控制，也可以在需要单独控制的情况下再分出其中的插座回路独立控制；3，照明的线路，可以选用直径为1.37毫米的线；4，假如有大功率用电器的地方，（如热水器，超出1.5KW的那种），选的线应该和空调线路的规格相同；5，所有的线都应该是“铜芯塑料线”，所有的插座必需带接地线，规格可以是直径为1.37毫米的，最好是“黄绿双色”的“专用接地线”，以可以清晰地分清接线；有这样的“计划”后，您基本就可以根据您家要多少插座，多少照明线路，分几个回路控制等等综合因素统计出共需要多少线了。
电工半年总结合理选用电线电缆的经验总结
电工半年总结合理选用电线电缆的经验总结电工半年总结：合理选用电线电缆的经验总结一、绪论电力设备的安全运行离不开电线电缆的合理选用与维护。
作为一名电工，在过去的半年里，我积累了一些经验和教训，特将我对于合理选用电线电缆的经验总结如下。
二、了解电线电缆的基本知识在进行电线电缆的选用之前，我们需要掌握一些基本知识，包括电线电缆的类型、额定电压、导体材料等。
只有了解这些基础信息，我们才能在实际工作中更好地选择和使用电线电缆。
三、考虑电线电缆的用途和环境在选用电线电缆时，我们需要充分考虑使用环境和用途。
不同的环境和用途对电线电缆的要求也不同。
例如，在潮湿的环境中，我们需要选择具有防水性能的电线电缆；在高温环境下，我们需要选择具有高温抗性的电线电缆。
因此，在选用电线电缆时，要根据实际情况进行精确的选择。
四、合理选择导体材料导体材料是电线电缆的核心部分，直接影响着电线电缆的导电性能和使用寿命。
常见的导体材料包括铜和铝等。
铜导体具有导电性能好、耐腐蚀性强等优点，但价格较高；铝导体则价格较低，但导电能力稍差。
因此，在实际工作中，我们需要根据具体需求和预算做出合理的选择。
五、了解电线电缆的额定电压额定电压是指电线电缆能够正常运行的最高电压。
在选用电线电缆时，我们需要根据实际使用情况和负载要求选择合适的额定电压。
选择过高或过低的额定电压都会对电线电缆的安全运行带来不利影响。
六、注重电线电缆的质量和品牌选用优质的电线电缆对电力设备的安全运行至关重要。
优质的电线电缆具有良好的耐高温、耐腐蚀、导电性能稳定等特点，能够确保电力设备的稳定供电。
因此，在选用电线电缆时，我们应该选择具有良好声誉和优质品牌的产品，并且仔细查看产品的认证和厂家信息。
七、保证电线电缆的正确安装和维护即使选用了合适的电线电缆，如果安装和维护不当，也会对电力设备的运行产生严重影响。
因此，在选用电线电缆后，我们需要合理布线，采取防护措施，并定期进行检查和维护，确保电线电缆的正常使用。
机房配电电缆线径的选择及巡查注意事项
电缆上电压降ΔU为ΔU=IR=16×0.88=14.1V
连接回路在最大工作电流作用下的电压降，不得超过该回路允许值 (《电力工程电缆设计规范》第6页，GB50217-94)，该例电缆上电压降达 到14.1/220=6.4%，超过多数设备线路上压降不应大于5%的要求。负载工 作电压下降6.4%，相应的工作电流上升1A，需要选用更粗的电缆(如 6mm2)，重新计算电压降，直至电压降小于5%。
连接。同时可防止压接头处过热和防止氧化。
7
此处放置客户Logo， 或者进入“母版”删除此框
（插入文档主标题）
多芯电缆剥线时注意问题
剥线力度要适中，注意保护电缆内部铜导体。 热缩套管与电缆线径要适中。注意热缩套管加热时不要损伤配电柜其他部
分。 分线套筒要压到多芯电缆开口根部，并做好密封，保证电缆内部的绝缘。 对于铠装电缆，要做好铠装部分的接地。
由于雷击时长以微秒计，即使大的雷电流，积累的能量常不足以烧毁 保护地线，因此不少工程师认为接地保护线对于防雷来说不用考虑粗细。 确实，在雷击事件中少见有保护地线烧毁的案例，但保护地线的线径要求 还有另外的原则，即发生接地故障时，保护地线不应在保护设备动作前烧 毁。显然，电流越大的设备，输入电缆越粗，输入断路器容量越大，保护 地线也越粗。因此规范规定，当相线线径大于35mm2时，保护地线线径应 取相线线径的一半，按规范进行供配电系统设计，能达到相线越粗，保护 地线也越粗的目的，消除安全隐患。
相高度不同，注意接线时的应力。 注意接线母排螺母方向，充分考虑接线空间和散热。 注意电缆与桥架之间不要有应力，充分考虑桥架的承重，桥架无锋利处。 注意电缆与目排螺栓连接处不要有绝缘漆，电缆鼻子与母排压接面积相同
。 注意母排结合处10cm内不得刷相色漆。
最实用电缆线径选择心得
电缆线径选择心得根据本人多年的工程经验，对电缆线径选择有以下几点心得，供大家参考；一、负载电流大小与周围环境对于铝电缆的载流量有这样一个较流行的口决：10平方以下的按5A计算；16、25平方的按4倍计算；35、50平方的按三倍计算；70、95平方的按2.5倍计算；穿管的按8折计算。
如果是铜导线就按上述铝导线的安全载流量的线号长一级计算。
其实在实际应用过程中，如果你按照该口诀去选择电缆，你会发现电缆在使用过程中发热严重，这样不但影响到用电的安全性，还增加了设备的运行费用。
其实在工程中常用的都是铜芯电缆，我自己总结出一个经验公式：10以下按每平方3.5A计算；16、25按每平方3A计算；35、50按每平方2.5A计算；70、95、120按每平方2A计算；150、185按每平方1.8A计算；240以上按每平方1.5A计算；举个例子：一台循环水泵的功率为55KW，额定电流为108A，实际电流为100A，如果按照口决我们用25平方的铜芯电缆即可，而用我的经验用50平方的铜芯电缆，两者都可以用，前者对于设备投入就很少，但以后的运行费用前者就很高，我们来计算一下两者每年所损耗的电费。
假设这段电缆长度为50米，W损耗=3I²*R*t/1000,其中I为电缆所通过的电流（A），R为每一相电缆的直流电阻值（Ω），t 为运行时间（小时H，一年为8760小时），W损耗为一年所损耗的电度（KW.H）数。
25平方电缆每年的损耗：先计算直流电阻：R=ρ*L/S 其中ρ为铜的电阻率0.0175Ω.mm²/m,L 为长度单位为m,S为电缆面积单位mm².所以R=0.0175*50/25=0.035Ω,W损耗=3*100²*0.035*8760/1000=9198KW.h即为9198度电50平方电缆每年的损耗：R=0.0175*50/50=0.0175ΩW损耗=3*100²*0.0175*8760/1000=4599KW.h即为4599度电，则一年使用下来多损耗9198-4599=4599度电，按每度电0.75元计算，则每年多损耗4599*0.75=3449元钱，这些钱基本上就可以再买一根50平方的电缆了。
如何选择线径
如何选择线径？线径与功率、电流等有什么关系？1、我们在计算线路线径时,一般是按照功率除以0.9,再乘以2来选择线径,取大不取小.如40匹的空调,40/0.9*2=89.取90平方毫米的线径.知道额定功率，额定电流怎样选择电源线的平数1、如何是日常生活中使用不用考虑电压，只考虑电流选择导线就行了，电压只针对绝缘来说的，一般电压击穿不了，针对铜线来说，在室内使用按一平方10个电流算就可以了。
电器该用几平方电线1、国标gb4706.1-1992/1998规定的电线负载电流值（部分）铜芯电线: 铜芯线截面积允许长期电流2.5 平方毫米(16A～25A)4平方毫米(25A～32A)6平方毫米(32A～40A)铝芯电线: 铝芯线截面积允许长期电流2.5 平方毫米(13A～20A)4平方毫米(20A～25A)6平方毫米(25A～32A)举例说明：1、每台计算机耗电约为200～300w(约1～1.5a)，那么10台计算机就需要一条2.5 平方毫米的铜芯电线供电，否则可能发生火灾。
2、大3匹空调耗电约为3000w(约14a)，那么1台空调就需要单独的一条2.5 平方毫米的铜芯电线供电。
3、现在的住房进线一般是4平方毫米的铜线，因此，同时开启的家用电器不得超过25a(即5500瓦)，有人将房屋内的电线更换成6平方毫米的铜线是没有用处的，因为进入电表的电线是4平方毫米的。
4、早期的住房(15年前) 进线一般是2.5平方毫米的铝线，因此，同时开启的家用电器不得超过13a(即2800瓦)。
5、耗电量比较大的家用电器是：空调5a(1.2匹)，电热水器10a，微波炉4a，电饭煲4a，洗碗机8a，带烘干功能的洗衣机10a，电开水器4a在电源引起的火灾中，有90％是由于接头发热造成的，因此所有的接头均要焊接，不能焊接的接触器件5～10年必须更换(比如插座、空气开关等)。
国标允许的长期电流4平方是25-32A6平方是32-40A其实这些都是理论安全数值,极限数值还要大于这些的,2,5平方的铜线允许使用的最大功率是:5500w. 4平方的8000w,6平方9000w没问题的。
常用电缆线径规格
常用电缆线径规格
【实用版】
目录
1.电缆线径规格的概念
2.常用电缆线径规格及其用途
3.电缆线径规格的选择
正文
电线电缆是电气工程中常用的一种传输设备，它的线径规格是衡量其性能的重要参数。
线径规格，顾名思义，就是电线或电缆的直径大小。
它通常用来表示电线或电缆的截面积，并以平方毫米为单位。
在实际应用中，不同的电缆线径规格有不同的用途。
例如，低压电缆通常使用较小的线径规格，如 1.5 平方毫米、2.5 平方毫米等；中压电缆则使用较大的线径规格，如 10 平方毫米、16 平方毫米等；高压电缆则需要更大的线径规格，如 50 平方毫米、100 平方毫米等。
选择合适的电缆线径规格，需要考虑多个因素，包括电缆的负载能力、传输距离、工作环境等。
如果选择的线径规格过小，可能会导致电缆过热、短路等安全问题；如果选择的线径规格过大，可能会造成资源浪费、成本增加等问题。
总的来说，电缆线径规格是电缆的重要参数，选择合适的线径规格，需要综合考虑多个因素。
第1页共1页。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆线径选择心得根据本人多年的工程经验，对电缆线径选择有以下几点心得，供大家参考；一、负载电流大小与周围环境对于铝电缆的载流量有这样一个较流行的口决：10平方以下的按5A计算；16、25平方的按4倍计算；35、50平方的按三倍计算；70、95平方的按2.5倍计算；穿管的按8折计算。
如果是铜导线就按上述铝导线的安全载流量的线号长一级计算。
其实在实际应用过程中，如果你按照该口诀去选择电缆，你会发现电缆在使用过程中发热严重，这样不但影响到用电的安全性，还增加了设备的运行费用。
其实在工程中常用的都是铜芯电缆，我自己总结出一个经验公式：10以下按每平方3.5A计算；16、25按每平方3A计算；35、50按每平方2.5A计算；70、95、120按每平方2A计算；150、185按每平方1.8A计算；240以上按每平方1.5A计算；举个例子：一台循环水泵的功率为55KW，额定电流为108A，实际电流为100A，如果按照口决我们用25平方的铜芯电缆即可，而用我的经验用50平方的铜芯电缆，两者都可以用，前者对于设备投入就很少，但以后的运行费用前者就很高，我们来计算一下两者每年所损耗的电费。
假设这段电缆长度为50米，W损耗=3I²*R*t/1000,其中I为电缆所通过的电流（A），R为每一相电缆的直流电阻值（Ω），t 为运行时间（小时H，一年为8760小时），W损耗为一年所损耗的电度（KW.H）数。
25平方电缆每年的损耗：先计算直流电阻：R=ρ*L/S 其中ρ为铜的电阻率0.0175Ω.mm²/m,L 为长度单位为m,S为电缆面积单位mm².所以R=0.0175*50/25=0.035Ω,W损耗=3*100²*0.035*8760/1000=9198KW.h即为9198度电50平方电缆每年的损耗：R=0.0175*50/50=0.0175ΩW损耗=3*100²*0.0175*8760/1000=4599KW.h即为4599度电，则一年使用下来多损耗9198-4599=4599度电，按每度电0.75元计算，则每年多损耗4599*0.75=3449元钱，这些钱基本上就可以再买一根50平方的电缆了。
所以要看你是甲方还是乙方了。
二、配送电距离送电距离的远近景响压降，线路电压过低会导致电机无法起动、带负载能力降低，一般线路末端的线电压以不低于360V（即压降小于20V）为准。
那么在远距离的情况下如何选择电缆的线径呢?根号3*R*I<20,其中R为设备与配电房的距离，I为线路的相电流，举个例子：在距配电房700米远的地方有一台15KW有水泵，应选用多大的电缆：根号3*RI=根号3*0.0175*700/S*30<20,求得S>35.36平方，所以我们至少应选用3*50的电缆。
同样我们可以求得用50平方的电缆后压降为：根号3*0.0175*700/50*30=14.1V,线路末端的线电压为380-14.1=365.9V，另外如果电机起动电流较大，电缆线径还要考虑再升一档。
三、电缆的使用时间与年限主要是考虑线路损耗的积累因素,如果线路使用是无限期的话,当然线径越大越好.我们可以按第一条上面的公式计算.举个例子:一台55KW的空气压缩机,额定电流为110A,距离配电房为50米,如果选用50平方的电缆一年的损耗:R=0.0175*50/50=0.0175ΩW损耗=3*110²*0.0175*8760/1000=5567KW.h如果用70平方的电缆一年损耗:R=0.0175*50/70=0.0125ΩW损耗=3*110²*0.0125*8760/1000=3975KW.h每年相差:5567-3975=1592KW.h约为1200元的电费.所以可以根据两种电缆的差价进行选择.（2）电缆能带多大功率？具体怎么换算？点击次数：83 发布时间：2010-9-15 8:29:52常用电工计算口诀第一章按功率计算电流的口诀之一1.用途：这是根据用电设备的功率（千瓦或千伏安）算出电流（安）的口诀。
电流的大小直接与功率有关,也与电压,相别,力率（又称功率因数）等有关。
一般有公式可供计算,由于工厂常用的都是380/220 伏三相四线系统,因此,可以根据功率的大小直接算出电流。
2.口诀：低压380/220 伏系统每KW 的电流,安。
千瓦，电流，如何计算？电力加倍，电热加半。
单相千瓦，4 . 5 安。
单相380 ，电流两安半。
3. 说明:口诀是以380/220V 三相四线系统中的三相设备为准,计算每千瓦的安数。
对于某些单相或电压不同的单相设备,其每千瓦的安数.口诀中另外作了说明。
①这两句口诀中,电力专指电动机.在380V 三相时（力率0.8 左右）,电动机每千瓦的电流约为2 安.即将“千瓦数加一倍”（乘2）就是电流, 安。
这电流也称电动机的额定电流.【例1 】5.5 千瓦电动机按“电力加倍”算得电流为11 安。
【例2 】4 0 千瓦水泵电动机按“电力加倍”算得电流为8 0安。
电热是指用电阻加热的电阻炉等。
三相380 伏的电热设备,每千瓦的电流为1.5安.即将“千瓦数加一半”（乘1.5），就是电流,安。
【例1】3 千瓦电加热器按“电热加半”算得电流为4.5 安。
【例2】1 5 千瓦电阻炉按“电热加半”算得电流为2 3 安。
这口诀并不专指电热,对于照明也适用.虽然照明的灯泡是单相而不是三相,但对照明供电的三相四线干线仍属三相。
只要三相大体平衡也可以这样计算。
此外,以千伏安为单位的电器（如变压器或整流器）和以千乏为单位的移相电容器（提高力率用）也都适用。
即是说,这后半句虽然说的是电热,但包括所有以千伏安、千乏为单位的用电设备,以及以千瓦为单位的电热和照明设备。
【例1 】1 2 千瓦的三相（平衡时）照明干线按“电热加半”算得电流为1 8 安。
【例2】30 千伏安的整流器按“电热加半”算得电流为45 安。
（指380 伏三相交流侧）【例3 】3 2 0 千伏安的配电变压器按“电热加半”算得电流为480 安（指380/220 伏低压侧）。
【例4】100 千乏的移相电容器（380 伏三相）按“电热加半”算得电流为150 安。
②.在380/220伏三相四线系统中,单相设备的两条线,一条接相线而另一条接零线的（如照明设备）为单相220 伏用电设备。
这种设备的力率大多为1,因此,口诀便直接说明“单相（每）千瓦4.5 安”。
计算时, 只要“将千瓦数乘4.5”就是电流, 安。
同上面一样,它适用于所有以千伏安为单位的单相220伏用电设备,以及以千瓦为单位的电热及照明设备,而且也适用于220 伏的直流。
【例1】500 伏安（0.5 千伏安）的行灯变压器（220 伏电源侧）按“单相（每）千瓦4.5 安”算得电流为2.3 安。
【例2 】1000 瓦投光灯按“单相千瓦、4.5 安”算得电流为4.5 安。
对于电压更低的单相,口诀中没有提到。
可以取220 伏为标准,看电压降低多少,电流就反过来增大多少。
比如36伏电压,以220 伏为标准来说，它降低到1/6,电流就应增大到6倍,即每千瓦的电流为6 × 4.5=27 安。
比如36 伏,60 瓦的行灯每只电流为0.06 × 27=1.6 安,5 只便共有8 安。
③ 在380/220伏三相四线系统中,单相设备的两条线都接到相线上,习惯上称为单相380 伏用电设备（实际是接在两条相线上）。
这种设备当以千瓦为单位时,力率大多为1,口诀也直接说明:“单相380,电流两安半”。
它也包括以千伏安为单位的380 伏单相设备。
计算时,只要“将千瓦或千伏安数乘 2.5 就是电流,安。
【例l】32 千瓦钼丝电阻炉接单相380 伏,按电流两安半算得电流为80 安。
【例2】2 千伏安的行灯变压器,初级接单相380 伏,按电流两安半算得电流为5 安。
【例3】21 千伏安的交流电焊变压器,初级接单相380 伏,按电流两安半算得电流为53 安。
注1 ：按“电力加倍”计算电流，与电动机铭牌上的电流有的有些误差，一般千瓦数较大的，算得的电流比铭牌上的略大些，而千瓦数较小的，算得的电流则比铭牌上的略小些，此外，还有一些影响电流大小的因素，不过，作为估算，影响并不大。
注2：计算电流时，当电流达十多安或几十安心上，则不必算到小数点以后，可以四舍五入成整数。
这样既简单又不影响实用，对于较小的电流也只要算到一位小数和即可第二章导体载流量的计算口诀1. 用途：各种导线的载流量(安全电流)通常可以从手册中查找。
但利用口诀再配合一些简单的心算,便可直接算出,不必查表。
导线的载流量与导线的载面有关,也与导线的材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响的因素较多,计算也较复杂。
10 下五，1 0 0 上二。
2 5 ，3 5 ，四三界。
7 0 ，95 ，两倍半。
穿管温度，八九折。
裸线加一半。
铜线升级算。
3.说明：口诀是以铝芯绝缘线,明敷在环境温度25 度的条件为准。
若条件不同, 口诀另有说明。
绝缘线包括各种型号的橡皮绝缘线或塑料绝缘线。
口诀对各种截面的载流量(电流,安)不是直接指出,而是“用截面乘上一定的倍数”,来表示。
为此,应当先熟悉导线截面,(平方毫米)的排列1 1.5 2.5 4 6 10 16 25 35 50 7O 95 l20 150 185......生产厂制造铝芯绝缘线的截面积通常从而2.5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。
①这口诀指出:铝芯绝缘线载流量,安,可以按截面数的多少倍来计算。
口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。
把口诀的截面与倍数关系排列起来便如下:..10 16-25 35-50 70-95 120....五倍四倍三倍两倍半二倍现在再和口诀对照就更清楚了.原来“10 下五”是指截面从10 以下,载流量都是截面数的五倍。
“100 上二”(读百上二),是指截面100以上,载流量都是截面数的二倍。
截面25与35 是四倍和三倍的分界处.这就是“口诀25、35 四三界”。
而截面70、95 则为2.5 倍。
从上面的排列,可以看出:除10 以下及100 以上之外,中间的导线截面是每两种规格属同一倍数。
下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:【例1】 6 平方毫米的,按10 下五,算得载流量为30 安。
【例2】150 平方毫米的,按100 上二,算得载流量为300 安。
【例3】70 平方毫米的,按70、95 两2 倍半,算得载流量为175安。
从上面的排列还可以看出,倍数随截面的增大而减小。
在倍数转变的交界处,误差稍大些。
