昌辉智能流量积算仪操作规程

智能流量显示积算仪使用说明

技术参数
⑴测量精度 ①流量满度误差±0.5%; ②压力转换误差±0.2%; ③温度转换误差±0.2%； ④电流转换误差±0.2%。 ⑵输入信号 ①流量信号；比例脉冲信号，方波 Vpp﹥5V DC 4～20mA 电流信号 ②压力信号：DC 4～20mA 电流信号； ③温度信号：PT100 铂电阻。
仪表分类
仪表接线
模拟电流输出
+-
图 2 仪表开孔尺寸示意
5
15 16
开关信号输出 AIL
电源供给 220VAC
15 16 17 18 19 20 21 22 23 24 25 26 27
123
温度补偿
4 5 6 7 8 9 10 11 12 13 14
温度补偿（热水热量）
24V 0V mA 三线电流输入
V1—供水流量，m3/h。 t1—供水温度，℃。
8
t2—回水温度，℃。 4、输出校验：调节瞬时流量值分别为量程的 10%，30%，50%，70%，100%，分别与相应的输出电流比较，应程线形对应关系。
检验仪器与仪表接线
图 5 校验仪器与仪表接线示意
其它事项
1、选购仪表，要根据所配传感器类型及使用要求，参照仪表型谱命名示意（表—1）确定合适的仪表型谱，有何特殊要求及时提出。
1、工作状态
屏显ＰＣ０００００２示意：介质为进行压力补偿的饱和蒸汽（数字符号意义参见表—1）
2、口径类别
屏显ｄｎ０００００２示意：DN20～DN100 为 1 类；DN150～DN200 为 2 类； DN250～DN300 为 3 类；图中屏显为 2 类。（口径分类别，主要用于涡街流量传感器且
5、仪表系数
2
屏显 C００００１０２５示意：涡街流量传感器仪表系数 C—1025

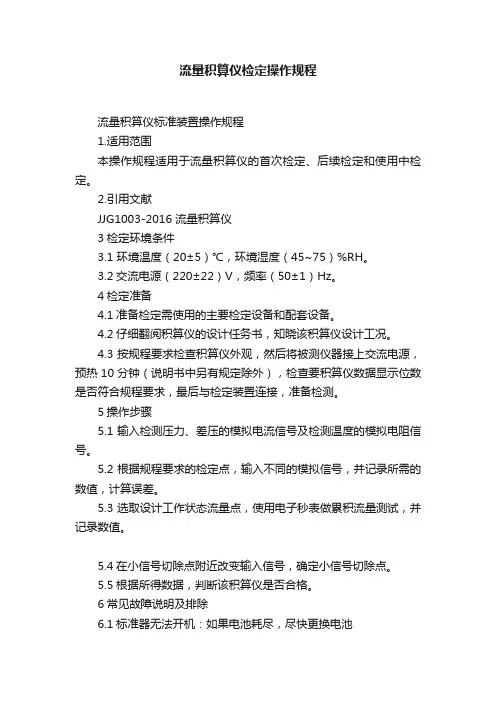

流量积算仪检定操作规程

流量积算仪检定操作规程
流量积算仪标准装置操作规程
1.适用范围
本操作规程适用于流量积算仪的首次检定、后续检定和使用中检定。

2.引用文献
JJG1003-2016 流量积算仪
3检定环境条件
3.1 环境温度（20±5）℃，环境湿度（45~75）%RH。

3.2交流电源（220±22）V，频率（50±1）Hz。

4检定准备
4.1准备检定需使用的主要检定设备和配套设备。

4.2仔细翻阅积算仪的设计任务书，知晓该积算仪设计工况。

4.3按规程要求检查积算仪外观，然后将被测仪器接上交流电源，预热10分钟（说明书中另有规定除外），检查要积算仪数据显示位数是否符合规程要求，最后与检定装置连接，准备检测。

5操作步骤
5.1输入检测压力、差压的模拟电流信号及检测温度的模拟电阻信号。

5.2根据规程要求的检定点，输入不同的模拟信号，并记录所需的数值，计算误差。

5.3选取设计工作状态流量点，使用电子秒表做累积流量测试，并记录数值。

5.4在小信号切除点附近改变输入信号，确定小信号切除点。

5.5根据所得数据，判断该积算仪是否合格。

6常见故障说明及排除
6.1标准器无法开机：如果电池耗尽，尽快更换电池
6.2显示数值与理论值相差巨大，检查待检物程序设定数值是否正确，并查看说明书。

智能流量积算仪使用手册

智能流量积算仪使用手册该流量积算仪采用高性能处理器，标准方程计算，解决了传统积算仪补偿算法不精确的问题。

并采用高集成高性能器件，解决测量漂移问题，实现了宽温度范围，高精度采集。

该产品设计采用LCD全中文汉字显示，键盘操作直观简便更具人性化。

此流量积算仪表可与涡街流量计、节流装置、腰轮流量计、电磁流量计、椭圆齿轮流量计等各种流量计配套。

信号输入输出具有防雷击保护使得设备更安全，可适用于各种测量现场。

并且可附带无线GPRS无线远传功能。

一、主要性能和指标1.1可接各种类型传感器。

（1）流量传感器可接入标准节流装置、电磁流量计，信号0-10mA或4-20mA 可选。

也可接入频率输出涡街传感器，频率从1Hz-5000Hz （V低≤1V，V 高≥3V）。

（2）温度传感器可接变送的0-10mA或4-20mA标准电流信号和PT100电阻信号。

（3）压力传感器可接变送的0-10mA或4-20mA信号。

信号输出：可变送输出4~20mA（负载100~600Ω），继电器接点常开或常闭（AC250V、10A）。

1.2显示功能：可显示累积流量、瞬时流量、累积热量、瞬时热量、差压、频率、密度、压力、温度等，通过面板键盘随时召唤显示。

1.3各种保护措施。

通讯，传感器输入，电流输出均有防雷击保护。

1.4高精度采集。

模拟量优于0.2%FS，频率量优于0.1%。

内部运算精度达2×10-5%。

1.5通讯功能：具有RS485通信接口，符合MODBUS规约。

1.6具有多种流量运算模式，可程序设定组合。

1.7具有密度自动补偿功能，单温度或单压力或温压同时补偿，可程序设定组合。

1.8断电保护功能：机内的运算结果和用户设定的数据在意外断电时不会丢失，保存时间在十年以上。

1.9工作条件：温度：-20～55℃。

湿度：10%～85%RH（无凝结）。

1.10供电电源：交流165~250V AC，50Hz ；直流24V。

1.11功率：小于10W1.12安装方式：横式。

积算仪流量显示安全操作及保养规程

积算仪流量显示安全操作及保养规程积算仪是一种管道流量测量仪器，在工业生产中应用广泛。

其准确性和可靠性对于生产过程至关重要，因此必须进行正确的操作和保养。

本文将介绍积算仪流量显示的安全操作和保养规程。

安全操作1. 熟悉仪器在操作积算仪前，需要先熟悉仪器的结构和各部件的功能。

需要参考积算仪的说明书或者进行培训。

熟悉仪器可避免误操作和故障发生。

2. 检查电源在使用积算仪前，需要检查电源的连接情况。

确保电源电压和频率与积算仪的要求相符合。

如果发现电缆或插头损坏，需要更换后再使用。

3. 检查传感器积算仪的传感器需要保持清洁，避免沉积物和污垢堵塞。

在使用前，需要检查传感器的清洁情况，避免影响测量结果。

4. 操作前的准备在使用积算仪前，需要进行相关的准备工作：•确定测量区间和流量范围。

•确认积算仪的测量单位和测量精度。

•检查管道和阀门，确保无泄漏和异常。

5. 操作时注意安全在进行积算仪操作时，需要特别注意安全：•避免接触传感器和管道上的热表面，防止烫伤。

•避免接触带电部位，以免触电发生。

•使用防护装置和防护工具，确保人身和设备安全。

6. 观察仪表在使用积算仪时，需要观察仪表并及时记录测量结果。

如发现测量值异常或故障，需要立即停止使用并寻求专业人员的帮助。

保养规程1. 定期检查为了确保积算仪的正常工作和测量准确性，需要定期进行检查：•检查传感器的清洁情况，避免积聚沉积物和污垢。

•检查仪表接线的牢固性和电源的正常情况。

•检查积算仪的内部和外部部件的完整性和损坏情况。

2. 清洁维护积算仪需要定期进行清洁和检查，以保持其正常工作状态：•用清水冲洗传感器和管道，清除积聚的污垢。

•使用软毛刷或棉布轻轻擦拭积算仪表面，避免刮伤和损坏。

•使用适当的润滑剂，保持仪器在良好的润滑状态下。

3. 安全存储在积算仪不使用时，需要进行安全存储和保养：•确保仪器的通风性和防潮性。

可以使用防潮箱或者存放在干燥通风的地方。

•避免存放在有腐蚀性和有毒性的物质附近或直接阳光照射下。

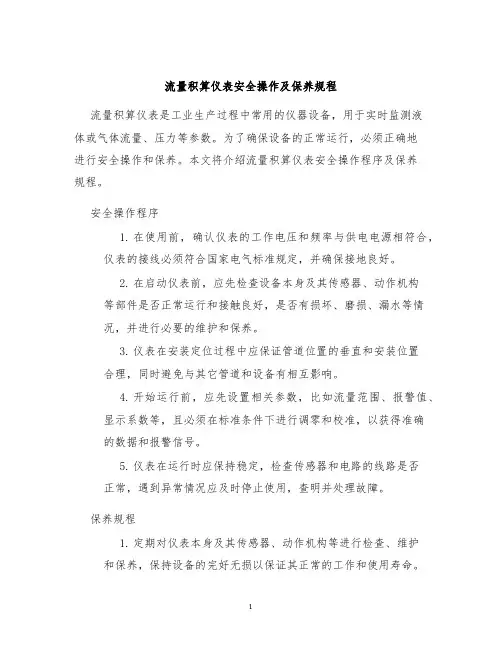

流量积算仪表安全操作及保养规程

流量积算仪表安全操作及保养规程流量积算仪表是工业生产过程中常用的仪器设备，用于实时监测液体或气体流量、压力等参数。

为了确保设备的正常运行，必须正确地进行安全操作和保养。

本文将介绍流量积算仪表安全操作程序及保养规程。

安全操作程序1.在使用前，确认仪表的工作电压和频率与供电电源相符合，仪表的接线必须符合国家电气标准规定，并确保接地良好。

2.在启动仪表前，应先检查设备本身及其传感器、动作机构等部件是否正常运行和接触良好，是否有损坏、磨损、漏水等情况，并进行必要的维护和保养。

3.仪表在安装定位过程中应保证管道位置的垂直和安装位置合理，同时避免与其它管道和设备有相互影响。

4.开始运行前，应先设置相关参数，比如流量范围、报警值、显示系数等，且必须在标准条件下进行调零和校准，以获得准确的数据和报警信号。

5.仪表在运行时应保持稳定，检查传感器和电路的线路是否正常，遇到异常情况应及时停止使用，查明并处理故障。

保养规程1.定期对仪表本身及其传感器、动作机构等进行检查、维护和保养，保持设备的完好无损以保证其正常的工作和使用寿命。

2.保持仪表表面清洁，并定期进行外观检查，如有污染和损坏，应及时进行清理或更换。

3.仪表在使用时需要避免过度摩擦和振动，同时避免从高处掉落和碰撞，以避免其损坏或影响性能。

4.避免水等液体侵入仪表内部，若有液体进入，应立即停止使用并进行干燥或更换对应机构。

5.建立专门档案记录仪表的运行情况、维护记录和检测数据，并建立相应的保养计划，定期委托有资质的单位对仪表进行全面的检测和维护。

综上所述，正确的安全操作、及时的保养和维护，对于保障流量积算仪表的正常运作至关重要。

为了延长设备的使用壽命，您必须认真遵守操作规程和维护规程。

智能流量显示积算仪使用说明

智能流量显示积算仪使用说明
智能流量显示积算仪是一种用于检测流体的流量和积算流量的仪器。

它采用先进的智能技术，具有高精度、可靠性强、操作简单等特点，广泛应用于工业生产、农业灌溉、环境监测等领域。

本文将详细介绍智能流量显示积算仪的使用方法和注意事项。

一、仪器的使用方法
1.仪器的安装
a.选择合适的安装位置，远离高温、湿度、腐蚀性气体等不利于仪器正常运行的环境。

b.将仪器的进口和出口与管道连接，确保连接牢固，无泄漏。

c.仔细检查仪器的电源线、信号线等连接，确保连接正确、稳定。

2.仪器的开机与设置
a.接通仪器的电源，并按照仪器说明书进行电源及信号线连接。

b.按下仪器上的电源开关，待仪器启动后，按照仪器的设置菜单进行参数设置。

c.根据实际使用需求，设置仪器的流量范围、单位、报警值等参数。

d.完成设置后，保存设置并重新启动仪器，使其能正常工作。

3.流量检测与显示
a.打开管道阀门，使流体顺畅流过仪器。

b.仪器会实时检测流体的流量，并将结果显示在仪器的屏幕上。

c.仪器的显示屏上会同时显示流体的瞬时流量和积算流量。

昌辉智能流量积算仪操作规程

昌辉智能流量积算操作规程
一仪表简介
SWP-LCD-NLR流量热能积算无纸记录仪集流量/热能积算与记录于一体，具有防盗功能，是一种智能化的多功能二次仪表。

二工作原理
三仪表参数设定
3.1 仪表面板按键说明
SET：确认键，选择菜单时用于确认选择项；
依次为光标上移键，光标下移键，光标右移，光标左移键，用于菜单
的选择和参数的修改；
SET
：小数点键，设定参数时，用于移动小数点，测量时配合
键可返回组态菜单页；
F1：测量显示时，用于不同通道之间显示画面的切换。

3.2 操作方法
正确接线后，给仪表送上电，即可进入工作状态。

3.3.1 仪表开锁流程
3.3.2 参数设定流程
其余参数可按照相同的操作方法设定。

铁雄莱钢技术部 2008年12月17日。

流量积算无纸记录仪流量记录仪安全操作规定

流量积算无纸记录仪流量记录仪安全操作规定一、操作前须知1.1、使用前请全面了解产品说明书，熟知仪器的功能、操作流程及注意事项。

1.2、请确认使用环境是否具备设备、漂浮物以及污物对设备的影响。

1.3、请确认设备的整体性能及其关键部件是否正常。

二、使用操作2.1、请确保设备与管线的连接正确、紧密无漏，管道无明显漏水现象。

2.2、设备安装后，需正确设置其对应的参数，如拍照间隔时间等，以保证数据的准确性。

2.3、使用前请确认设备是否平稳固定。

2.4、电池不足时，设备会自动关闭，在更换或充电电池前请不要打开记录仪并进行操作。

2.5、避免在高温、湿度等容易导致记录仪硬件故障的环境中使用。

2.6、操作时，请勿随意停止记录仪，否则会影响数据的完整性。

2.7、请勿在记录仪运行状态下进行强行拔插操作。

2.8、若需要搬运记录仪，请轻拿轻放，防止撞击、挤压等导致损坏。

2.9、请防止液体、灰尘、杂物等物质进入仪器内部，以防止设备发生故障或失效。

2.10、请勿将记录仪放置于辐射、地震等有安全风险的场所。

2.11、请勿随意更改记录仪的工作状态或系统设置，否则可能会导致设备失效。

三、数据管理3.1、请及时存储和备份数据，避免数据丢失或损伤。

3.2、请及时将数据上传到云端帐号中，以便远程管理和监控。

3.3、请勿随意删除数据，以防止数据丢失。

3.4、数据传输过程中请保障数据传输安全，防止数据泄露或丢失。

3.5、请及时维护和更新设备的软件和系统，保障数据的稳定和准确。

四、设备维护4.1、请勿在开机的情况下进行维修或自行拆卸记录仪，并保证维修设备的安全性。

4.2、请勿在正常使用时，将设备放置在有高温、高压、有腐蚀性气体的环境中。

4.3、请遵循维修手册和操作说明，定期保养维护设备，以保持其正常运行。

4.4、请勿对记录仪进行任何形式的修改和改装，以免导致设备失效。

五、应急处理5.1、若发生异常情况，应及时与技术人员联系，以处理异常情况。

5.2、在出现设备故障、异常等意外状况时，请将记录仪关闭，并联系售后服务部门进行处理。
