家具结构-定制柜类家具结构详解共71页
衣柜的结构
思乡办公家具：健康生活，精彩办公衣柜的结构一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:思乡办公家具：健康生活，精彩办公注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：正视图顶视图顶视图思乡办公家具：健康生活，精彩办公5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：顶视图思乡办公家具：健康生活，精彩办公7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。
请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。
一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。
请看图例：正视图顶视图思乡办公家具：健康生活，精彩办公三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
定制衣柜结构工艺
常用五金
03.
常 用 五 金 基材五金设计要求
1、铰链 （1）直臂缓冲铰链：用于外盖门板 （2）半弯缓冲铰链：用于半盖门板 （3）大弯缓冲铰链：用于内嵌门和欧式带罗马柱柜 （4）180度缓冲铰链：用于门板旁边加封板时，铰链装在封板上
常 用 五 金 基材五金设计要求
1、铰链 （5）135度缓冲铰链：用于五角柜门板（内嵌） （6）165度缓冲铰链：用于转角柜门板（分165度直臂铰链和165度大弯铰链）
柜 体 结 构 标准单元柜结构
1、顶柜、吊柜单元柜 （3） 9mm背板工艺：顶底侧板后距边12mm开槽，槽宽10mm深6mm
（4） 纹路方向：以正视图为基准，侧板、竖板、背板竖纹，顶底板横纹 （5） 封边：见光面为1.5mm厚封边，不见光面为0.6mm薄封边 （6）上柜单元柜标准高度：400mm、450mm、500mm、550mm、600mm （7）上柜单元柜标准深度：500mm、550m、580mm
除2276、1210边框外，移门成品高度=移门洞口高度-48mm 边框为2276、1210时，移门成品高度=移门洞口高度-43mm （3）巡洋2号+巡洋4号阻尼滑轮(3门使用): 除2276、1210边框外，移门成品高度=移门洞口高度-51mm 边框为2276、1210时，移门成品高度=移门洞口高度-46mm 3、移门画图相关参数
标准高度：120mm 标准宽度：462mm、562mm、782mm 5、裤架：标准高度：60mm 标准宽度：462mm、562mm、782mm 6、L架：设计标准尺寸高：1000mm、1102mm；宽：462mm、562mm
柜体结构
02.
柜 体 结 构 标准单元柜结构
1、顶柜、吊柜单元柜
（1）工艺结构：侧板包顶底板结构 （2）工艺缩尺：顶底板相对侧板内缩1mm，竖板相对顶底板内缩1mm，18mm背板相 对顶底侧板前移1mm
第三部分 衣柜的结构及类型讲解
第三部分衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA ：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：2）叠放挂衣柜YB ：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：正视图顶视图顶视图3）挂衣柜YC ：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：4）叠放储物柜YD ：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：正视图顶视图顶视图5）挂衣储物柜YE ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：6）叠储挂衣柜YF ：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：正视图顶视图顶视图7）可变柜体YG ：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。
请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm 。
一般情况下317mm为正常间距，如果在设计时挂衣间距不够，也可以用367mm 为间距标准。
请看图例：正视图顶视图三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
衣柜前后都有脚线，脚线高度为70mm 。
2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm 厚的180mm 宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块18mm 厚的110mm 宽的下垫板装趟门的下导轨。
橱柜结构全解剖
橱柜结构全解剖橱柜结构全解剖发表于 2007-06-29 13:07 作者: hygan橱柜结构|C~+mE一、地柜（也称底柜、下柜)是指直接安放在地面上，用来放置水槽、灶具或储存物品的柜子，英文为Base cabinet。
根据其用途可分为：储物地柜、水槽柜、灶台柜，根据造型可分为开门地柜、抽屉地柜和开放式柜（即空格柜），另根据安放的位置又有转角地柜。
其基本结构零件名称如下：1——后拉带2——背板3——侧板，左右各一4——屉堵5——屉底中6——前拉带U2q)\.n7——屉帮，左右各一中国8——可调地脚，四只9——屉面10——门板111——活动搁板112——底板13——踢脚板说明：(Dq+I$Ldx"nG柜体整体结构左右两块侧板、底板、背板和前后拉带构成，除背板外，各自用偏心联接件结合定位圆棒榫（三合一）联接。
前后拉带，用来取代顶板，因为在整体橱柜中，台面是加工成一整块的，因此从节约成本的角度来讲，底柜就不必在安装顶板了，但考虑到柜体的结构牢固性，采用两块拉带取代顶板的功能。
一般情况下，拉带的宽度为80MM，多采用柜体生产的边角料。
安装方式上，后面拉带采用立装方式，前面拉带多为平装，以避免立装对取物的影响，但安装嵌入式灶具和水槽的地柜由于考虑到台面挖孔，前拉带则需要立装。
背板，一般采用基材为3MM饰面装饰板，颜色一般同柜体，可以是单面贴面，也可以是双面贴面。
安装方式采用插槽方式，即在地板和侧板上开槽，将背板插入，上部使用射钉固定在后拉带上，此时，上面的后拉带大多提到背板前面。
侧板，左右各一块，是地柜柜体的主要零件，所谓的32MM系列孔位也是在该零件上完成的。
门板、抽屉，甚至各种拉篮、垃圾桶的安装也是在侧板上面完成的。
联接方式是通过偏心联接件和定位圆棒榫共同完成，在整体厨房的最后安装后，还需要用柜体连接件将相邻的地柜联结在一起，起到加固的作用。
中国家具论坛_中国最大的家具社区SkX}4V(E4M%?屉底、屉堵、屉帮为一个抽屉的基本部分，现在在橱柜生产中，大多采用自带滑轨的金属侧帮，给橱柜的清洁和生产都带来极大的便利，使用金属侧帮，只需加工屉堵和屉底即可，无需象过去那样先生产一个屉盒，然后再安装滑轨，生产效率很低。
整体衣柜的结构及类型
整体衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:柜体名称识别码柜体名称识别码叠放柜YA 圆弧柜OF 叠放挂衣柜YB 顶柜DG 挂衣柜YC YL380框架柜LA 叠放储物柜YD YL680框架柜LB 挂衣储物柜YE 豪华书柜SA 叠储挂衣柜YF 转角书柜SB 可变柜体KB 电脑书台SD 转角柜ZG电视柜DS圆弧柜层板圆弧柜脚线圆弧柜背板面板挂衣杆脚线底板裤架格子架穿衣镜独立抽屉吊柜背板侧板层板注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：顶视图正视图2）叠放挂衣柜YB：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：顶视图3）挂衣柜YC：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：顶视图正视图4）叠放储物柜YD：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：顶视图5）挂衣储物柜YE：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：顶视图正视图6）叠储挂衣柜YF：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：顶视图正视图7）可变柜体YG：主要是指深度，高度标准；只有宽度从801—1200mm可变称为可变柜体。
请看图例：顶视图正视图8）柜体的层板间距：柜子的层板间距分为两种317mm与367mm。
一般情况下317mm 为正常间距，如果在设计时挂衣间距不够，也可以用367mm为间距标准。

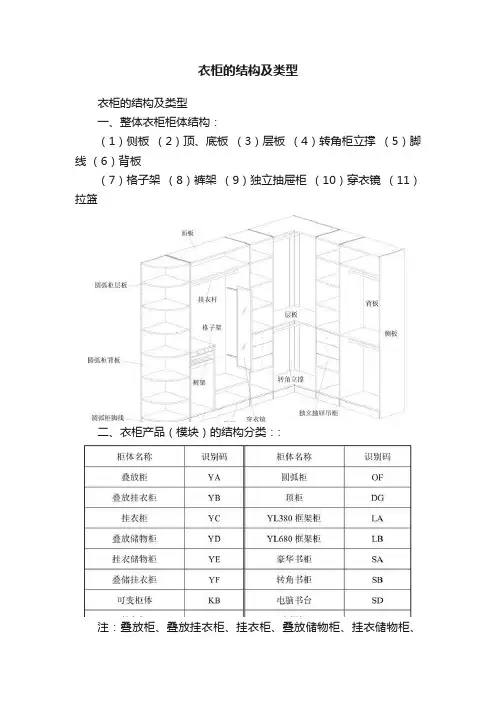

衣柜的结构及类型
衣柜的结构及类型衣柜的结构及类型一、整体衣柜柜体结构：（1）侧板（2）顶、底板（3）层板（4）转角柜立撑（5）脚线（6）背板（7）格子架（8）裤架（9）独立抽屉柜（10）穿衣镜（11）拉篮二、衣柜产品（模块）的结构分类：:注：叠放柜、叠放挂衣柜、挂衣柜、叠放储物柜、挂衣储物柜、叠储挂衣柜、可变柜体统一称为直型柜（圆方软件生成柜体用此编号）1）叠放柜YA：主要是叠放毛巾，衣服，放其它东西的柜子，主要是层板结构。
请看图例：2）叠放挂衣柜YB：主要是叠放毛巾或衣服，挂衣服，裤子,放其它东西的柜子，上面是层板下面是挂衣杆结构。
请看图例：3）挂衣柜 YC：主要是挂衣服，裤子，放其它东西的柜子；上(下)都是挂衣杆结构。
请看图例：4）叠放储物柜 YD：主要是叠放毛巾或衣服，带抽屉或功能配件储放物品的柜子，上面是层板，下面是抽屉或拉蓝，格子架。
请看图例：5）挂衣储物柜YE：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是挂衣杆，下面是抽屉或拉蓝，格子架。
请看图例：6）叠储挂衣柜YF：主要是挂衣服，裤子带抽屉或功能配件储放物品的柜子，上面是层板，下面挂衣杆，再下面是抽屉或拉蓝。
请看图例：7）可变柜体YG：主要是指深度，高度标准；只有宽度从801—1200mm 可变称为可变柜体。
请看图例：8）柜体的层板间距：柜子的层板间距分为两种317mm 与367mm。
一般情况下 317mm为正常间距，如果在设计时挂衣间距不够，也可以用 367mm 为间距标准。
请看图例：三、衣柜产品结构知识：1、直型柜的结构知识1）板式衣柜的组合是侧板包顶（底）板，侧板与顶（底）板的连接是用三合一和木梢连接的。
衣柜前后都有脚线，脚线高度为 70mm。
2）衣柜要做趟门，如果没有顶柜，需在顶板上面加一块18mm 厚的 180mm 宽的上垫板，用来装趟门的上导轨，另外在下面还要加一块 18mm 厚的110mm 宽的下垫板装趟门的下导轨。
家具定制结构图分析
（3）榫头的长度 榫头的长度应根据榫接合的形式而定，当采用明榫时，榫头
的长度应略大于榫眼零件的厚度（或宽度），装配后都应截齐刨 平；当采用暗榫时，榫头的长度不应小于榫眼零件的厚度（或宽 度）的1/2，一般控制在15~35mm时可获得理想的接合强度。
装配图要将主要零部件编号。
装配图一般都不画局部详图，尺寸也比结构装配 图少得多。
装配立体图
它是以立体图形式表示 家具各零部件之间装配 关系的。
一般以轴侧图居多。
尺寸大小并不严格，只 要表示清楚零件、部件 之间如何装配，装配的 相对位置就可以了。
优点是立体感强，缺点 是装配关系较为复杂的 家具用这种立体图则无 法表达清楚。
剖面
假想用剖切平面将家具的某部分切断，仅画出被剖切到的表 面形状，称为剖面。
剖面按其图形的位置分为移出剖面和重合剖面。 将剖面旋转90度，在原视图轮廓线外面画出。 将剖面旋转90度，剖面画在轮廓线内部。这时的标注仅仅 画出剖切符号。如果剖面形状不对称还要画上投影方向， 也是一段粗实线，长约4-6mm，与剖切符号线段垂直。
剖面符号
当要画剖面符号的图形面积较大或较长时，为节 省画图时间与使图形清晰，可以在两端只画出部 分剖面符号以简化图形。
剖面符号
家具中有些材料如玻璃、镜子和网纱等一般 未被剖切（外形）也画上符号。
局部详图
把基本视图中要详细表达的某些局部，用比基 本视图大的比例，如采用1:2或1:1的比例画出， 其余不必要详细表达的部分用折断线断开，这 就是局部详图。
字作为局部详图的标志，粗实线圆的右边中间画
一水平细实线，上写详图所用比例。
柜类家具的产品结构
柜类家具的产品结构柜类家具的基本部件包括：面板，顶板（底板），隔板（分活动、固定两类），前框，后框，侧板或侧框（包括芯板框、玻璃框），门（玻璃门、实木门、曲木门），抽屉（挖空、实面、纤维板），装饰条（前、侧），连接木（包括三角木）防尘板，五金。
门：结构1、从外观（材质）分为：实木门（玻璃门）、板门类、曲木门。
2、实木门（玻璃门）通常采用浮动式结构。
即：四周实木框架拉槽，中间镶入MDF（要贴泊片）或实木板（四周要打线形）或玻璃（白玻、气泡玻、有色玻）。
3、实木框架由：立柱（左右）、横称（上、中、下）组成，立柱与横称连结采用公母（组合刀）加木榫布黄胶加直钉的方式。
木榫孔与公母榫槽必须胶量充足。
4、板类门通常采用MDF板，四周封PU或四周封泊片。
5、曲木门正反面都需泊片，其弧度必须与前框横称一致，直接精切定宽定长或精切后四周立轴打线形。
砂光时要封PU并做basecoat。
基本要求1、门相互闭合的边缘处要成型或砂磨成一个适当的角度，以避免开合时两片门会相互摩擦碰伤，但角度不宜过大，以倾斜0.5mm即可。
2、门的边缘如果素材裸露，必须用泊片封边或PU封边或实木封边，并要砂光平整，涂装时做假木纹，颜色力求与门协调一致，泊皮封边必须胶合紧密。
3、外盖式的门，门背面与前框之间间隙应力求密合，其可接受之均匀缝隙最大1/16。
4、相邻的两房门的边缘都要保证在水平的位置，误差不允许超过正负1/32。
5、内缩式的门必须保持与边框缝隙均匀一致，间隙控制在1/16-1/8之间。
注：要求门和前框必须方正。
6、门必须能紧密的开闭，无论是上边还是下边。
7、音响柜（电视柜）两片门之间的缝隙最大不应超过3/16。
8、抽拉式的门必须使用挡片以避免在正常使用中拉出的损坏，门的滑轨和导向轨必须在一条直线上并且能自如滑动。
9、嵌入式门芯板边缘必须着色，并且先用钉固定两端面，以免因为收缩，松动造成芯板松胶、露白。
10、有门的柜子必须装有门缝条。
家具常见结构及其连接方式PPT课件
§1 家具结构类型及连接方式
2、插接连接件
§1 家具结构类型及连接方式
3、插挂连接件
§1 家具结构类型及连接方式
四、折叠结构——便于储藏、运输……
1、折叠式家具
§1 家具结构类型及连接方式
2、叠积式家具——以柜架和轻便坐椅为多；椅造型一般为梯形，下 部空间上小下大，不允许有连接杆件；柜架多为插接式。
方，再刨切而成； ⒉饰纸贴面——画出的贴面； ⒊其它材料贴面——有纺织品贴面、金属薄板贴面、编织竹席贴面、
施切薄竹板贴面等，可使家具表面色泽、肌理更富于变化和表现。
这时配合最紧，强度最大。当榫宽大于40MM时应从中间切去一部分，分为两 个榫头。
3、长度——根据榫接合的形式而定 （1）采用明榫时，长度应略大于榫眼深度。 （2）当采用暗榫时，长度大于等于榫眼零件厚度的二分之一，但要小于榫
眼深2MM。一般榫头不宜过长，一般在25～35MM。
§1 家具结构类型及连接方式
§1 家具的材料 §2 材料的表面涂装
§1 家具的材料
一、种类 （一）木料——常用木材来自针叶树和阔叶树。 • 针叶材一般较轻软，生产上又称软材。 • 阔叶材较硬，又称硬材，阔叶树种又分软杂（杨木、泡桐……）
和硬杂（麻栎、青冈栎、木荷、枫香……）。 ⒈硬木类：桦木、红木、水曲柳、胡桃木、花梨木、柚木、橡木等。
（六）藤料——是天然材料，有藤木、藤条、藤心、藤皮之分。其 弹性好，柔软舒适，通风透气，编制成型，造型图 案变化丰富。
§1 家具的材料
二、材料与设计 ⒈根据功能上的刚度、韧性等的要求。 ⒉考虑如何巧妙地利用材料的可塑性，尽量地发挥材料本身的色泽、
肌理与质感的美，并赋予相应的形式。 ⒊考虑经济性。
