电缆沟内支架制作及安装工艺
电缆沟支架制作方法

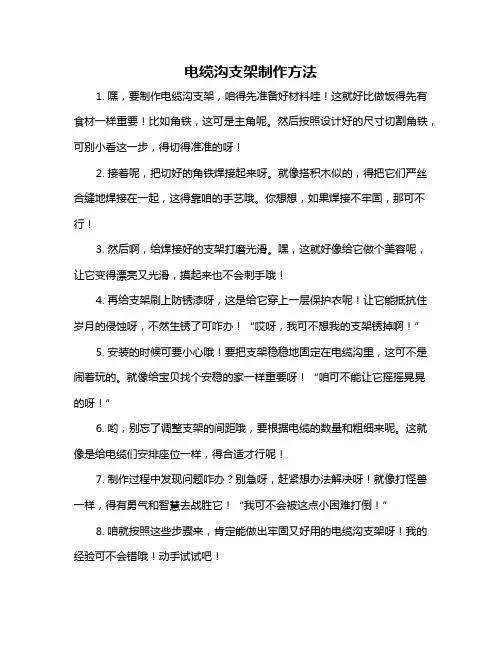

电缆沟支架制作方法
1. 嘿，要制作电缆沟支架，咱得先准备好材料哇！这就好比做饭得先有食材一样重要！比如角铁，这可是主角呢。
然后按照设计好的尺寸切割角铁，可别小看这一步，得切得准准的呀！
2. 接着呢，把切好的角铁焊接起来呀。
就像搭积木似的，得把它们严丝合缝地焊接在一起，这得靠咱的手艺哦。
你想想，如果焊接不牢固，那可不行！
3. 然后啊，给焊接好的支架打磨光滑。
嘿，这就好像给它做个美容呢，让它变得漂亮又光滑，摸起来也不会刺手哦！
4. 再给支架刷上防锈漆呀，这是给它穿上一层保护衣呢！让它能抵抗住岁月的侵蚀呀，不然生锈了可咋办！“哎呀，我可不想我的支架锈掉啊！”
5. 安装的时候可要小心哦！要把支架稳稳地固定在电缆沟里，这可不是闹着玩的。
就像给宝贝找个安稳的家一样重要呀！“咱可不能让它摇摇晃晃的呀！”
6. 哟，别忘了调整支架的间距哦，要根据电缆的数量和粗细来呢。
这就像是给电缆们安排座位一样，得合适才行呢！
7. 制作过程中发现问题咋办？别急呀，赶紧想办法解决呀！就像打怪兽一样，得有勇气和智慧去战胜它！“我可不会被这点小困难打倒！”
8. 咱就按照这些步骤来，肯定能做出牢固又好用的电缆沟支架呀！我的经验可不会错哦！动手试试吧！。
电缆沟支架安装技术交底
电缆沟支架安装技术交底本文档旨在对电缆沟支架的安装技术进行交底，以保证工程质量，避免安全事故发生。
安装前的准备工作工具准备•手电钻•手锤或气锤•打草机•手工工具（螺丝刀，扳手等）材料准备•电缆沟支架•支架安装螺栓、螺母•尺子或测量工具•螺丝或电缆钩安全措施•工作人员须穿戴好安全防护装备（安全帽，安全鞋等）•工作过程中，要避免人员、设备、工具跌落•如有高空作业需求，必须进行安全防护措施，如安装安全带等安装步骤第一步：根据设计方案确定支架尺寸在安装之前，需要根据设计方案确定支架的尺寸。
一般情况下，支架的宽度应该略大于或等于电缆的直径，支架的高度应该略高于预埋深度。
第二步：固定支架安装螺栓在确定好支架的尺寸之后，需要将支架安装螺栓固定于预埋的混凝土板上。
在固定螺栓的时候，需要使用手电钻进行钻孔，然后将螺栓插入孔中并用螺母固定。
固定螺栓时，需要按照支架尺寸和设计方案来确定螺栓的位置和数量，螺栓之间的间距应该均匀。
第三步：安装支架安装支架时，需要将支架放置在安装螺栓之上，并用螺母进行固定。
在固定螺母的时候，需要注意力度，保证螺母既不过紧也不过松。
第四步：安装电缆钩或螺丝当支架安装完毕后，需要进行电缆或螺丝的安装。
安装电缆钩或螺丝时需要根据设计方案和实际需要进行安装，并保证安装牢固。
第五步：清理现场在安装完毕之后，需要对现场进行清理，并将工具和材料归位。
同时，需要对安装情况进行检查，确保安装质量符合要求。
安装注意事项•在安装之前需要认真检查材料和工具的情况，如有问题需及时更换。
•在安装时需要遵循设计方案和标准，尽量避免随意更改。
•在安装期间需要注意安全，在作业过程中避免人员、设备、工具跌落等事故发生。
•在安装过程中需要保持沟槽干燥，避免水分对支架的影响。
•在安装过程中，需要保证支架与混凝土板底面的紧贴，避免因弯曲和偏移而影响使用和安全。
总结本文档通过对电缆沟支架安装的交底，详细讲解了安装前的准备工作、安装步骤、注意事项等方面的内容，对工程施工和安全事故防范有着积极的促进作用。
2023年电缆沟支架安装技术交底
2023年电缆沟支架安装技术交底____年电缆沟支架安装技术交底一、背景介绍随着科技的发展和社会的进步，电缆在现代社会中的应用越来越广泛。
电缆沟支架作为电缆敷设的重要设施，承担着保护电缆、维持电缆安全运行的重要任务。
____年，电缆沟支架安装技术的发展已经非常成熟，我将在本次交底中详细介绍____年电缆沟支架安装的技术要点和步骤。
二、技术要点1. 电缆沟支架的选择：根据电缆规格、敷设环境和载荷等因素选择适合的电缆沟支架。
常用的电缆沟支架包括金属支架、塑料支架和复合材料支架等。
2. 施工前的准备工作：在正式施工前，需要进行现场勘测和调查，了解电缆敷设的具体情况，制定相应的施工方案，并准备必要的材料和工具。
3. 支架安装的基本要求：(1) 支架的安装应满足电缆敷设的需要，保证电缆不受损坏、不受振动和温度变化的影响。
(2) 支架的间距和高度应符合相关规范要求，保证电缆敷设的合理性和安全性。
(3) 支架的安装应牢固可靠，能够承受相应的载荷，防止支架松动或变形。
(4) 支架的安装应考虑电缆的散热和绝缘性能，避免电缆过热或绝缘击穿。
4. 电缆沟支架安装的步骤：(1) 清理沟槽：将电缆敷设区域的沟槽进行清理，确保沟槽内无杂物和积水。
(2) 安装固定器：根据设计要求，在沟槽底部安装固定器，将固定器与沟槽墙壁固定。
(3) 安装支架：将支架根据设计要求安装在固定器上，并调整支架的高度和间距。
(4) 固定支架：将支架与固定器进行固定，确保支架稳固可靠。
(5) 安装电缆：将电缆按照设计要求敷设在支架上，并进行必要的防护。
5. 施工注意事项：(1) 施工现场应保持整洁，避免杂物阻碍施工和影响电缆敷设的质量。
(2) 施工过程中应遵守相关安全规定，确保施工人员的人身安全。
(3) 施工过程中要根据实际情况进行调整，遇到问题及时解决，确保施工质量。
(4) 施工完成后，进行综合检查，确保支架安装的质量和电缆敷设的安全性。
三、总结____年电缆沟支架安装技术的发展已经非常成熟，通过正确选择支架、施工前的准备工作和遵守施工要求，能够确保支架安装的质量和电缆敷设的安全性。
电缆沟支架制作及防雷接地施工方案
1、工艺流程
2、材料检查
1检查角钢等型材是否具有出厂合格证和材质证明;
2 检查型材的尺寸是否满足设计要求;
3、电缆支架加工
电缆支架的加工应符合下列要求：
1所有的钢材应平直,无显着扭曲,下料后长短偏差应在5mm之内,切口处应无卷边、毛刺;
2支架应焊接牢固,无显着变形;各托臂间的垂直净距与设计偏差不应大于5mm;
3金属电缆支架应为镀锌件;
4、电缆支架安装
1测量定位：
根据图纸设计测量处电缆支架位置在墙上弹出墨线；
2支架焊接
①根据图纸设计电缆支架规格预制出相应数量的电缆支架;
②按弹好的墨线位置将电缆支架焊接在预埋好的扁钢上;
③除去焊接部位的焊渣,用防锈漆和银粉进行防腐处理;
3电缆支架应安装牢固,横平竖直；各支架的同层横挡应在同一水平面上,其高度偏差不应大于5mm;
4接地线安装
电缆沟内预埋扁钢接地线,断开处用-505扁钢焊接连为一体;所有电缆沟内的预留扁钢均应焊通;
电缆支架及其接地线焊接部位必须进行防腐处理;
电缆支架的接地线与接地干线可靠连接;
5检查和验收
①根据电缆支架线路平面布置图,检查电缆支架最上层至沟顶或最下层至沟底的距离；检查电缆支架的横架间距,横架和立柱的水平度、垂直度;
②电缆支架接地良好;
③对焊接部位进行检查,焊接及防腐应符合要求;
③接地电阻不大于1欧姆,施工完备后进行实测,如达不到要求,根据实际情况商定增打接地极或将支架用镀锌扁钢通长连接,直到达到要求为止;。
电缆沟支架施工方案
电缆沟支架施工方案一、项目背景随着现代化建设不断发展，电缆沟的建设需求日益增长。
为了确保电缆沟的稳固和可靠性，电缆沟支架的施工方案至关重要。
本文将针对电缆沟支架施工方案进行详细论述。
二、施工准备工作1. 确定施工位置：根据设计图纸，确定电缆沟支架的布置位置，确保与周围设施无冲突。
2. 确定支架类型：根据电缆沟的规格和承重要求，选择适合的支架类型，如U型支架、L型支架等。
3. 确定支架材料：选择符合国家标准的优质材料，确保支架的质量和承载力。
4. 准备施工设备：包括起重机械、电钻、焊接设备等。
5. 现场勘测和标记：对施工区域进行勘测，确定支架的位置和数量，并进行标记。
三、施工步骤1. 打桩固定：根据设计要求，在电缆沟侧壁和底部进行打桩固定，确保支架的稳固性。
2. 安装支架：根据标记的位置，在电缆沟内侧墙安装支架，采用焊接、螺栓等方式进行固定。
3. 水平调整：使用水平仪等仪器进行支架的水平调整，确保各支架平行且符合设计要求。
4. 安装托臂：根据设计要求，安装托臂在支架上，用于固定电缆。
5. 检查和测试：对安装完毕的支架进行检查，确保其稳固可靠；进行负载测试，确保支架的承重能力满足要求。
四、施工安全措施1. 施工现场设置警示标志，保证周围人员的安全。
2. 使用符合安全标准的施工设备，确保施工过程中无安全隐患。
3. 施工人员必须佩戴安全帽、安全鞋等个人防护用具，遵守安全操作规程。
4. 在施工过程中，严禁悬挂或堆放过重的物品，防止发生坠落事故。
5. 严禁在施工现场吸烟，避免引发火灾。
五、施工质量控制1. 施工前进行质量技术交底，确保所有施工人员都理解并遵守施工要求。
2. 施工过程中，进行必要的质量检查，及时发现和纠正问题。
3. 结束施工后进行验收，确保支架符合设计要求，并达到预期的使用效果。
六、施工进度和费用控制1. 制定详细的施工计划，合理安排施工进度，确保按时完成施工任务。
2. 在施工过程中进行进度跟踪和控制，及时解决可能影响进度的问题。
电缆沟支架安装规范
电缆沟支架安装规范篇一：电缆沟内支架制作及安装(标准编号：)电缆沟内支架制作及安装(标准编号：)1、工艺标准：（1）钢材应平直，无明显扭曲。
下料误差应在5mm 范围内，切口应无卷边、毛刺。
（2）电缆沟内通长扁铁应固定牢固，接地良好，全线连接良好，上下水平。
通长扁铁接头处宜平弯后进行搭接焊接，使通长扁铁表面平齐。
（3）电缆支架应固定牢固，无显著变形。
各横撑间的垂直净距与设计偏差不应大于5mm。
支架的水平间距应一致，层间距离不应小于2倍电缆外径加10mm，35kV 及以上高压电缆应小于2 倍电缆外径加50mm。
（4）电缆支架宜与沟壁预埋件焊接，焊接处防腐，安装牢固，横平竖直，各支架的同层横撑应在同一水平面上，其高低偏差≤5mm，在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离，应符合《电气装置安装工程电缆线路施工及验收规范》（GB 50168）的规定。
（5）钢结构竖井垂直度偏差不大于其长度的2‰，横撑的水平误差不大于其宽度的2‰，对角线的偏差不应大于其对角线长度的5‰。
（6）电缆沟内通长扁铁跨越电缆沟伸缩缝处应设伸缩弯。
2、施工要点：（1）材质要求：电缆支架宜采用角钢制作或复合材料制作，工厂化加工，热镀锌防腐。
通长扁铁应采用镀锌扁钢。
（2）电缆沟土建项目验收合格（电缆沟内侧平整度、预埋件）。
（3）通长扁铁焊接前应进行校制直，安装时宜采用冷弯，焊接牢固。
（4）电缆支架安装前应进行放样，间距应一致。
（5）金属电缆支架必须进行防腐处理。
位于湿热、盐雾以及有化学腐蚀地区时，应作特殊的防腐处理。
（6）金属支架焊接牢固，电缆支架焊接处两侧100mm 范围内应做防腐处理。
复合材料支架采用膨胀螺栓固定。
（7）在电缆沟十字交叉口、丁字口处宜增加电缆支架，防止电缆落地或过度下垂。
（8）金属支架全长均应有良好接地。
-T1 电缆支架放样-T2 电缆支架安装-T3 异形支架安装-T4 通长扁铁伸缩弯安装篇二：203电缆支架安装工艺标准_secret电缆支架安装工艺标准1适用范围本标准适用于建筑电气安装工程电缆支架的安装。
电缆沟内和电缆竖井内电缆敷设安装施工工艺标准
电缆沟内和电缆竖井内电缆敷设安装施工工艺标准一、特点和适用范围本工艺标准适用于10kV及以下一般工业与民用建筑电气工程的塑料控制电缆、矿物绝缘电缆、交联取聚已烯绝缘电力电缆及聚氯已烯绝缘电力电缆敷设。
二、施工准备1、技术准备2.1.1施工前应进行技术交底工作；2.1.2配备相应的施工质量验收规范。
2、材料准备1 所有材料规格型号及电压等级符合设计要求，并有产品合格证。
2 每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期，电缆轴应完好无损。
3 电缆外观完好无损，铠装无锈蚀，无机械损伤，无明显皱褶和扭曲现象。
橡套、塑料电缆外皮及绝缘层无老化及裂纹。
4 电缆的其它附属材料：电缆盖扳、电缆标示桩、电缆标示牌、油漆、酒精、汽油、硬酸脂、白布带、电缆头附件等均应符合要求。
5 电缆出厂检验报告应符合标准。
6 对电缆绝缘性能、导电性能和阻燃性能有疑义时，应按批抽样并送到有资质的试验室检测。
3、主要机具电缆牵引端、牵引网套、防捻器、电缆滚轮、电动滚轮、电缆盘千斤顶支架、电缆盘制动装置、管口保护喇叭、卷扬机、吊链、滑轮、钢丝绳、大麻绳、绝缘摇表、皮尺、钢据、手锤、扳手、电气焊工具、无线电对讲机、手持扩音喇叭等。
4、作业条件1 电缆安装前,土建工作应具备下列条件：1.1 预留孔洞、预埋件符合设计要求，预埋件埋设牢固。
1.2 电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束。
1.3 电缆层、电缆沟、隧道等处的施工临时设施、模扳及建筑废料等清理干净，施工用道路畅通，盖扳齐全。
1.4 电缆线路敷设前,土建应完成的工作必须完成。
1.5 电缆沟排水应畅通。
2 设备安装应具备下列条件2.1 电缆线路两端连接的电气设备及用电设备配电箱柜应安装完毕或已就位敷设电缆的通道无堵塞。
2.2 电缆支架及电缆过管、保护管已安装完毕，并验收合格。
三、材料质量控制要点1电缆牵引头与牵引钢缆之间应装设防捻器，牵引过程中应注意滑轮是否翻倒，最大牵引强度应适当。
电缆桥架的安装施工工艺
电缆桥架的安装施工工艺桥架安装工艺流程图如下：1支架制作安装依据施工图设计标高及桥架规格，现场测量尺寸，然后依照测量尺寸制作支架，支架进行工厂化生产。
2桥架安装封闭式水平桥架安装见下图所示：(1)将现场测量的尺寸交于材料供应商，由材料供应商依据尺寸制作，避免现场加工。
桥架材质、型号、厚度以及附件满足设计要求。
(2)桥架安装前，必须与各专业协调，避免与大口径消防管、喷淋管、冷热水管、排水管、排风设备发生矛盾。
(3)桥架安装横平竖直、整齐美观、距离一致、连接牢固，同一水平面内水平度偏差不超过5mm/m，直线度偏差不超过5mm/m。
(4)桥架与桥架之间用16mm2软铜线进行跨接，再将桥架与接地线相连，形成电气通路电力电缆施工工艺敷设电缆用支架及轴、导链、钢丝绳、大麻绳、绝缘摇表、直流耐压设备、皮尺、钢锯、手捶、无线对讲机、手持扩音喇叭、指挥红旗、校线电话、煨管器、开孔器、套丝机、压线钳、锉、电锤、焊机、氧气、乙炔、焊割工具、剥线钳、万用表及一些电工常用工具。
工艺流程砖砌沟及沟槽土方开挖→制作电缆支架→支架刷底漆→安装电缆支架及接地线→补底漆及刷面漆→清理电缆沟→电缆敷设→绝缘测试→电缆沟盖盖板→通电调验后投入运行。
电缆支架制作好后，应即时除锈及清理污垢，并刷防锈漆和面漆。
油漆的工作粘度，必须加以控制，使其在涂刷时不流坠、不显刷纹为宜。
涂刷过程中，不得任意稀释。
电缆沟支架水平安装施工时采用16#铁丝拉直安装，随坡度保持一直线，并在一侧支架上端各敷设一根-40×4扁钢作为接地母线，电缆支架及接地母线应安装牢固，无显著变形，焊缝均匀平整，焊缝长度应符合要求，不得出现裂纹、咬边、气孔、凹陷、漏焊等缺陷，焊后应做好防腐处理。
1）电缆敷设前，原先预埋横穿电缆沟内的小电缆必须做特别处理，接近沟底的电缆两头横向延伸开挖，将电缆尽量压向沟底，接近地面的电缆尽量抬起，使电缆能够顺利从沟里通过。
2）电缆敷设时，放线架放置必须稳妥，钢轴的强度和长度应与电缆盘重量和宽度相配合。
电缆沟(井)施工工艺
电缆沟（井）施工工艺1、施工流程电缆沟井及过道路电缆沟：定位放线→沟槽开挖→垫层→模板安装→底板混凝土浇捣→电缆沟壁模板安装→混凝土浇捣→拆模→电缆支架安装→－5×50镀锌扁钢安装→电缆沟盖板覆盖。
2、工程测量测量控制是施工的根本，因此我们将根据《工程测量规范》和甲方、监理机构所提交的坐标点、高程点、《电缆沟定位图》进行施工控制网测量。
对甲方、监理机构所提交的坐标点、高程点位进行复测，并对场区内的现状地面标高进行统一复测，建立场区平面控制网，绘制控制网桩位图，施工控制网桩位及测量资料须经各方审定签认后方可实施。
3、电缆沟（井）施工（1）沟槽开挖本工程现场土质情况，采取人工配合机械严格按施工设计边坡进行，边坡为1：0.3，沟槽两侧留0.3m的操作面宽。
若遇到周边环境较差不适合机械开挖的段面，采用人工进行开挖。
在开挖过程中将开挖出的余土就近堆放，但堆放点距沟槽边不少于5米。
沟底应按千分之三设置纵坡，并按照图纸要求设置集水井。
电缆沟施工后沟槽不得长期停置，应及时回填以保证沟槽回填的质量。
在沟槽施工时，开挖到设计标高，请设计人员、监理、业主现场验槽后，确保电缆沟基础达到设计要求。
（2）定位放线和沟（井）槽开挖根据设计总平面图布置的电缆沟（井）坐标，利用已建立的全站平面及高程控制网用RTK进行投、分点定位并放出基坑开挖灰线和平面坐标轴线控制桩并兼作高程控制点（标出高程读数）。
所有控制桩布设确定后应定期复核，以确保坐标和高程控制的准确。
沟槽（井）开挖用1m3反铲挖土机主挖，挖土时应由施工员跟机指挥。
基底及边坡应留300mm余量辅以人工修挖，以确保基底和边坡的平直及平整。
沟槽（井）挖土时应由技术员用水准仪跟测，用顶部涂大红漆的小竹桩钉出标高控制桩，小竹桩布设间距为每1/m²点，确保基坑开挖标高符合设计图纸要求。
在沟槽（井）开挖过程中，如发现基坑底土质为回填土、松土或挖土过程中出现不明地下设施及发现土质不符设计要求时应立即停止挖土作业，及时向业主、设计、监理部门汇报，待上述部门作出书面的明确答复、妥善处理意见并实施后才能继续作业。
电缆沟施工工艺流程详解和注意事项
电缆沟施工工艺流程详解和注意事项下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!电缆沟施工工艺流程详解及注意事项电缆沟是电力、通信等基础设施的重要组成部分，其施工质量直接影响到电缆的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆沟内支架制作及安装工艺
1、工艺标准
⑴钢材应平直，无明显扭曲。
下料误差应在5mm’范围内，切口应无卷边、毛刺。
⑵电缆沟内通长扁铁应固定牢固，接地良好，全线连接良好，上下水平。
通长扁铁接头处宜平弯后进行搭接焊接，使通长扁铁表面平齐。
⑶电缆支架的水平间距应一致，层间距离不应小于2倍电缆外径加10mm，35kV 及以上高压电缆应小于2倍电缆外径加50mm。
⑷电缆支架宜与沟壁预埋件焊接，焊接处防腐，安装牢固，横平竖直，各支架的同层横档应在同一水平面上，其高低偏差≤5mm，在有坡度的电缆沟内或建筑物上安装的电缆支架，应有与电缆沟或建筑物相同的坡度。
电缆支架最上层及最下层至沟顶、楼板或沟底、地面的距离，应符合GB 50168《电气装置安装工程电缆线路施工及验收规范》的规定。
⑸钢结构竖井垂直度偏差≤2mm/m，横撑的水平度偏差≤2mm/m，对角线的偏差≤5mm/m。
⑹电缆沟内通长扁铁跨越电缆沟伸缩缝处应设伸缩弯
2、施工要点
⑴材质要求：电缆支架宜采用角钢制作或复合材料制作，工厂化加工，热镀锌防腐。
通长扁铁应采用镀锌扁钢。
⑵电缆沟土建项目验收合格（电缆沟内侧平整度、预埋件）。
⑶通长扁铁焊接前应进行校直，安装时宜采用冷弯，焊接牢固。
⑷电缆支架安装前应进行放样，间距应一致。
⑸金属电缆支架必须进行防腐处理。
位于湿热、盐雾以及有化学腐蚀地区时，应作特殊的防腐处理。
⑹金属支架焊接牢固，电缆支架焊接处两侧100mm范围内应做防腐处理。
复合材料支架采用膨胀螺栓固定。
⑺在电缆沟十字交叉口、丁字口处宜增加电缆支架，防止电缆落地或过度下垂。
⑻金属支架全长均应有良好接地
3、主要引用标准
《国家电网公司输变电工程工艺标准库》变电工程部分2011。
