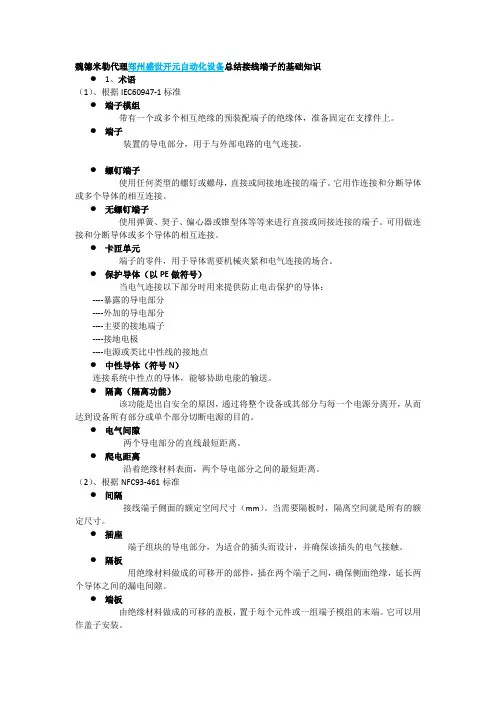

接线端子的基础知识
魏德米勒代理郑州盛世开元自动化设备总结接线端子的基础知识●1、术语（1）、根据IEC60947-1标准●端子模组带有一个或多个相互绝缘的预装配端子的绝缘体，准备固定在支撑件上。
●端子装置的导电部分，用于与外部电路的电气连接。
●螺钉端子使用任何类型的螺钉或螺母，直接或间接地连接的端子。
它用作连接和分断导体或多个导体的相互连接。
●无螺钉端子使用弹簧、契子、偏心器或锥型体等等来进行直接或间接连接的端子。
可用做连接和分断导体或多个导体的相互连接。
●卡匝单元端子的零件，用于导体需要机械夹紧和电气连接的场合。
●保护导体（以PE做符号）当电气连接以下部分时用来提供防止电击保护的导体：----暴露的导电部分----外加的导电部分----主要的接地端子----接地电极----电源或类比中性线的接地点●中性导体（符号N）连接系统中性点的导体，能够协助电能的输送。
●隔离（隔离功能）该功能是出自安全的原因，通过将整个设备或其部分与每一个电源分离开，从而达到设备所有部分或单个部分切断电源的目的。
●电气间隙两个导电部分的直线最短距离。
●爬电距离沿着绝缘材料表面，两个导电部分之间的最短距离。
（2）、根据NFC93-461标准●间隔接线端子侧面的额定空间尺寸（mm）。
当需要隔板时，隔离空间就是所有的额定尺寸。
●插座端子组块的导电部分，为适合的插头而设计，并确保该插头的电气接触。
●隔板用绝缘材料做成的可移开的部件，插在两个端子之间，确保侧面绝缘，延长两个导体之间的漏电间隙。
●端板由绝缘材料做成的可移的盖板，置于每个元件或一组端子模组的末端。
它可以用作盖子安装。
●防护盖由绝缘材料做成的可移开部分，长度适中，安装在一组并排的端子模组上。
目的是防止直接接触。
如果需要，它同样可以作为标记牌的固定座。
●终端固定器侧面固定的装配装置，帮助加强端子模组固定在基座上。
2、端子模组的额定特性●额定工作电压Ue（根据IEC60947-1的4.3.1.1标准）一台设备的额定工作电压是结合有额定工作电流的电压值，它决定设备使用的场合以及参考哪一类别的应用和测试。
端子基础知识课件
高效化
为了满足高效能、高效率的生产需 求，端子将向小型化、轻量化、高子将更加 注重环保材料的使用和生产工艺的 优化，降低能耗和废弃物排放。
端子在未来的应用前景
01
02
03
新能源汽车
新能源汽车的快速发展将 带动端子在电池管理系统 、充电系统等方面的应用 需求。
CHAPTER 03
端子连接方式
端子的接线方式
压接式
通过压接钳对导线进行 压接，使端子与导线紧 密接触，实现电流的传
输。
焊接式
通过焊接的方式将导线 与端子连接，常用焊接 方式有超声波焊接和激
光焊接。
绕接式
在端子上绕一定长度的 导线，通过焊接或其它 方式固定，实现电流的
传输。
刺破式
通过特殊工具刺破导线 绝缘层，使端子与导线 芯线接触，实现电流的
智能家居
智能家居的普及将推动端 子在家庭电器、照明、安 防等方面的应用。
工业自动化
工业自动化的发展将促进 端子在机器人、自动化设 备、传感器等方面的应用 。
端子行业的发展方向与挑战
提升技术水平
应对环保压力
加强研发和创新，提高端子的性能和 可靠性，满足不断变化的市场需求。
加强环保意识，采取有效措施降低能 耗和废弃物排放，实现可持续发展。
端子的分类与特点
总结词
端子根据不同的分类标准可以分为多种类型，每种类 型具有不同的特点和应用场景。
详细描述
根据材质，端子可分为铜端子和铝端子。铜端子具有优 良的导电性能和耐腐蚀性，广泛用于电力、通讯等领域 ；铝端子则具有成本低、重量轻的优点，但导电性能和 耐腐蚀性较差。根据形状，端子可分为针型端子、叉型 端子、圆形端子等。针型端子适用于单线连接；叉型端 子适用于多线连接；圆形端子则适用于需要旋转的连接 场合。此外，还有密封端子、保险端子等多种特殊类型 的端子，适用于不同的应用场景。

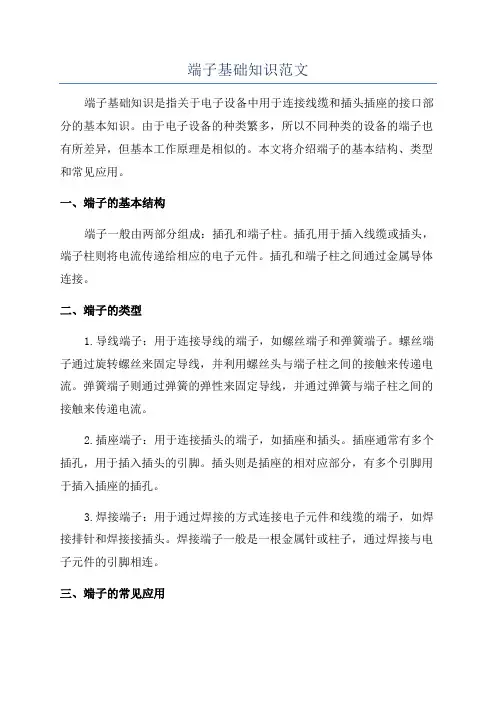

端子基础知识范文
端子基础知识范文端子基础知识是指关于电子设备中用于连接线缆和插头插座的接口部分的基本知识。
由于电子设备的种类繁多，所以不同种类的设备的端子也有所差异，但基本工作原理是相似的。
本文将介绍端子的基本结构、类型和常见应用。
一、端子的基本结构端子一般由两部分组成：插孔和端子柱。
插孔用于插入线缆或插头，端子柱则将电流传递给相应的电子元件。
插孔和端子柱之间通过金属导体连接。
二、端子的类型1.导线端子：用于连接导线的端子，如螺丝端子和弹簧端子。
螺丝端子通过旋转螺丝来固定导线，并利用螺丝头与端子柱之间的接触来传递电流。
弹簧端子则通过弹簧的弹性来固定导线，并通过弹簧与端子柱之间的接触来传递电流。
2.插座端子：用于连接插头的端子，如插座和插头。
插座通常有多个插孔，用于插入插头的引脚。
插头则是插座的相对应部分，有多个引脚用于插入插座的插孔。
3.焊接端子：用于通过焊接的方式连接电子元件和线缆的端子，如焊接排针和焊接接插头。
焊接端子一般是一根金属针或柱子，通过焊接与电子元件的引脚相连。
三、端子的常见应用1.电源端子：用于连接电子设备和电源的端子。
常见的电源端子有电源插座和电源插头，用于连接电视、电脑、手机等设备和插座。
2.信号端子：用于连接信号线的端子。
常见的信号端子有音频插座和视频插座，用于连接音频设备、电视、摄像机等设备和线缆。
3.数据端子：用于连接数据线的端子。
常见的数据端子有USB接口、以太网插座等，用于连接计算机、打印机、路由器等设备和数据线。
4.控制端子：用于连接控制线的端子。
常见的控制端子有继电器接口和开关按钮，用于连接开关、继电器等设备和控制线。
总结：端子是电子设备中连接线缆和插头插座的接口部分。
根据其作用，端子可以分为导线端子、插座端子和焊接端子。
常见的应用包括电源端子、信号端子、数据端子和控制端子。
对端子的了解是进行电子设备维修、连接和调试的基础。

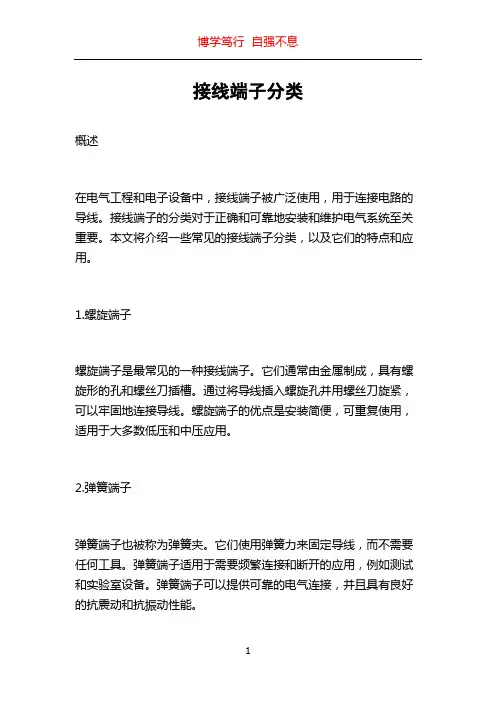

接线端子分类
接线端子分类概述在电气工程和电子设备中，接线端子被广泛使用，用于连接电路的导线。
接线端子的分类对于正确和可靠地安装和维护电气系统至关重要。
本文将介绍一些常见的接线端子分类，以及它们的特点和应用。
1.螺旋端子螺旋端子是最常见的一种接线端子。
它们通常由金属制成，具有螺旋形的孔和螺丝刀插槽。
通过将导线插入螺旋孔并用螺丝刀旋紧，可以牢固地连接导线。
螺旋端子的优点是安装简便，可重复使用，适用于大多数低压和中压应用。
2.弹簧端子弹簧端子也被称为弹簧夹。
它们使用弹簧力来固定导线，而不需要任何工具。
弹簧端子适用于需要频繁连接和断开的应用，例如测试和实验室设备。
弹簧端子可以提供可靠的电气连接，并且具有良好的抗震动和抗振动性能。
3.插槽端子插槽端子是一种通过插入导线来连接的接线端子。
它们通常由金属制成，具有一个开口的插槽，导线可以直接插入其中。
插槽端子常用于板上安装和印刷电路板（PCB）连接。
插槽端子提供了一个简单而可靠的连接方法，并且适用于高密度的电路布局。
4.压接端子压接端子通过应用压力来连接导线。
它们通常由金属制成，具有一个开口的夹子，通过夹紧导线来建立电气连接。
压接端子提供了可靠的电气连接，并且适用于高电流和高温应用。
这种端子广泛应用于电力系统和工业设备。
5.绝缘型端子绝缘型端子是一种具有绝缘外壳的接线端子。
其主要目的是提供额外的安全性和保护，以避免导线接触到外部环境或其他电路。
绝缘型端子通常由绝缘材料制成，例如塑料或橡胶。
它们适用于需要防止电流泄露或保护人员安全的应用。
6.电脑端子电脑端子通常用于计算机和网络设备的连接。
它们具有特殊的插头和插座设计，以确保正确的连接和稳定的信号传输。
常见的电脑端子包括USB端子、HDMI端子、网线端子等。
电脑端子适用于各种数据和信号传输要求。
7.终端端子终端端子用于连接电缆末端和设备的电气接口。
终端端子通常由金属制成，具有螺旋式或压接式连接方式。
它们适用于需要可靠的电气连接和固定电缆的应用，例如家庭电气安装和工业设备。

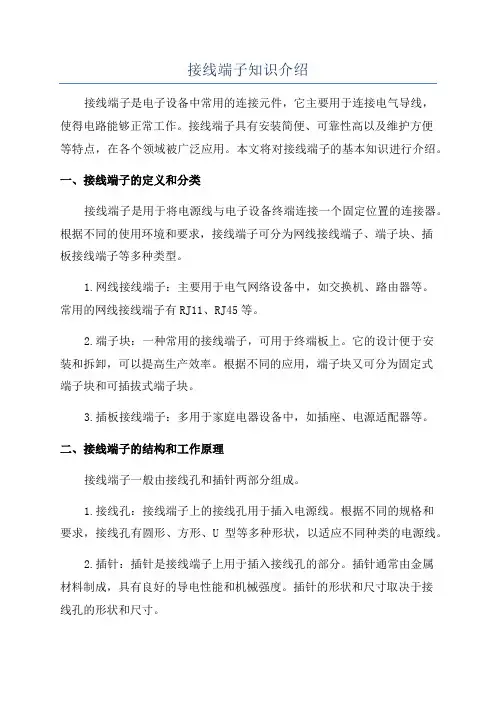

接线端子知识介绍
接线端子知识介绍接线端子是电子设备中常用的连接元件，它主要用于连接电气导线，使得电路能够正常工作。
接线端子具有安装简便、可靠性高以及维护方便等特点，在各个领域被广泛应用。
本文将对接线端子的基本知识进行介绍。
一、接线端子的定义和分类接线端子是用于将电源线与电子设备终端连接一个固定位置的连接器。
根据不同的使用环境和要求，接线端子可分为网线接线端子、端子块、插板接线端子等多种类型。
1.网线接线端子：主要用于电气网络设备中，如交换机、路由器等。
常用的网线接线端子有RJ11、RJ45等。
2.端子块：一种常用的接线端子，可用于终端板上。
它的设计便于安装和拆卸，可以提高生产效率。
根据不同的应用，端子块又可分为固定式端子块和可插拔式端子块。
3.插板接线端子：多用于家庭电器设备中，如插座、电源适配器等。
二、接线端子的结构和工作原理接线端子一般由接线孔和插针两部分组成。
1.接线孔：接线端子上的接线孔用于插入电源线。
根据不同的规格和要求，接线孔有圆形、方形、U型等多种形状，以适应不同种类的电源线。
2.插针：插针是接线端子上用于插入接线孔的部分。
插针通常由金属材料制成，具有良好的导电性能和机械强度。
插针的形状和尺寸取决于接线孔的形状和尺寸。
接线端子的工作原理是通过插针和接线孔之间的金属接触来实现电流的传导。
当电源线插入接线孔时，插针和接线孔之间产生一定的压力，使得插针和接线孔之间形成良好的电气接触，确保电流的正常传输。
三、接线端子的优点和应用领域接线端子具有如下优点：1.安装简便：接线端子采用插拔式连接方式，安装方便快捷。
2.可靠性高：接线端子采用金属接触的方式，确保电流的稳定传导，提高电路的可靠性。
3.维护方便：使用接线端子可以使得电路的维护更加方便，无需打断整个电路。
接线端子广泛应用于电力、通信、电子、家电等领域。
在电力领域，接线端子用于电力传输和配电系统中；在通信领域，接线端子用于网络设备和通信设备中；在电子领域，接线端子用于电子产品的连接和维护；在家电领域，接线端子用于插座、电源适配器等产品中。
端子培训资料
端子培训资料端子是电子设备中常见的连接器，用于连接电子元件和电路。
端子承担着传输信号和电能的重要任务，它们在电子工程中起到至关重要的作用。
本文将重点介绍端子的种类、用途和工作原理，并简要探讨一些相关的实用知识。
一、端子的种类和用途1. 直插式端子：直插式端子是一种常用的端子连接类型。
它采用直插式安装方式，使得电子元件能够直接插入到端子孔中，从而实现信号的传输和电能的连接。
直插式端子广泛应用于电子器件、计算机设备、通信设备等领域。
2. 螺纹式端子：螺纹式端子采用螺纹连接的方式，具有很好的固定性和抗震动能力。
它常用于一些对连接稳固性要求较高的设备，如电机、发电机、传感器等。
3. 弹簧式端子：弹簧式端子是一种常见的压接连接方式。
它通过压紧弹簧和引脚之间的接触面，实现连接的稳固性和可靠性。
这种类型的端子应用广泛，例如电子设备上的连接器、测试仪器、工控设备等。
4. 插座式端子：插座式端子采用插拔连接方式，其特点是方便更换和维修。
它广泛应用于电源插座、插排、插线板等家用电器。
5. 引线端子：引线端子是一种灵活的连接方式，利用导线将电子元件和电路连接起来。
这种类型的端子广泛应用于电子元器件的制造和维修过程中。
二、端子的工作原理端子的工作原理基本上是将电路中的信号和电能传输到终端设备上。
一般来说，端子通常由金属材料制成，金属的导电性能能够保证信号的稳定传输和电能的高效连接。
当电子元件插入端子孔中时，金属引脚与端子之间建立起一种物理连接。
这种连接可以通过金属的导电性将电流从一个电路传输到另一个电路。
同时，端子内部的弹簧和接触点可以保持引脚的紧密接触，确保信号的传输和电能的连接稳定可靠。
端子的工作原理还包括信号的传输和电能的连接稳定性。
传输信号时，端子要避免信号的干扰和衰减，以保证信号的完整和稳定性。
连接稳定性涉及材料的选择、接触面积和压力等因素，这些因素直接影响着信号传输的质量和电能的传输效率。
三、端子的选用和使用注意事项端子的选用和使用需要考虑以下几个方面的因素：1. 电流负载能力：不同的端子承载能力不同，需要根据实际电路的负载电流选择适当的端子。
《接线端子》课件
《接线端子》课件一、接线端子的定义与作用1. 方便安装与维护：接线端子使电线与设备之间的连接更加便捷，降低了安装与维护的难度。
2. 提高连接可靠性：接线端子具有稳定的接触性能，降低了接触电阻，提高了电气连接的可靠性。
3. 保障安全：接线端子采用绝缘材料制作，具有良好的绝缘性能，能有效防止电气事故的发生。
4. 美观大方：接线端子具有整齐、美观的外观，使设备接线部分更加整洁、大方。
二、接线端子的分类1. 按结构分类：可分为插拔式、螺钉式、弹簧式、免剥线式等。
2. 按用途分类：可分为电力接线端子、信号接线端子、轨道交通接线端子等。
3. 按连接方式分类：可分为焊接式、压接式、冷压式、扣压式等。
三、接线端子的选用原则1. 根据电气设备的性能和用途选择合适的接线端子。
2. 根据电线电缆的规格选择合适的接线端子。
3. 考虑接线端子的安装方式、连接方式等因素。
4. 选用具有良好绝缘性能、耐热性能和导电性能的接线端子。
5. 选用符合国家标准、行业标准的接线端子。
四、接线端子的安装与使用1. 安装前，应确保接线端子与电线电缆的规格、型号相匹配。
2. 安装时，应确保接线端子与电线电缆的连接牢固、可靠。
3. 安装过程中，应避免损伤电线电缆的绝缘层。
4. 使用过程中，应定期检查接线端子的连接状况，发现问题及时处理。
5. 更换接线端子时，应确保新、旧接线端子的型号、规格一致。
五、接线端子的未来发展1. 产品多样化：针对不同应用场景，研发具有特殊性能的接线端子。
2. 高性能化：提高接线端子的导电性能、绝缘性能和耐热性能。
3. 智能化：研发具有监测、诊断功能的接线端子，实现电气连接的智能化管理。
4. 环保化：采用环保材料制作接线端子，降低对环境的影响。
5. 标准化：推动接线端子行业标准的制定和实施，提高产品质量。
总之，接线端子作为电气连接的重要组成部分，其性能和质量直接影响到电气设备的安全、可靠运行。
因此，正确选用、安装和使用接线端子，对于保障电气设备的安全运行具有重要意义。
接线端子规格种类接线端子排的连接方式
接线端子规格种类接线端子排的连接方式接线端子是电气连接的一种重要部件，用于将电线与电气设备连接。
它可以确保电线的固定和良好的电气连接，并提供一种便利的方式来连接或断开电路。
接线端子的规格种类非常多，常见的有螺旋接线端子、压线接线端子、插销式接线端子、弹片式接线端子、卡扣式接线端子等。
下面将详细介绍这些接线端子的特点和使用方法。
1.螺旋接线端子：这种端子使用螺旋机构将电线固定在端子上。
它可以提供较强的连接力，并适用于大部分电线的连接。
它的缺点是连接速度相对较慢，适用于不需要经常拆卸的场合。
2.压线接线端子：这种端子通过压紧电线来实现连接。
它的特点是连接速度快，适用于需要频繁拆卸的场合。
它的缺点是连接力相对较弱，不适用于高电流和高压的场合。
3.插销式接线端子：这种端子使用插销进行连接。
它的特点是连接方便快速，适用于需要频繁拆卸的场合。
它的缺点是连接力较弱，适用于低电流和低压的场合。
4.弹片式接线端子：这种端子使用弹簧式结构固定电线。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是结构比较复杂，成本较高。
5.卡扣式接线端子：这种端子使用卡扣进行连接。
它的特点是连接方便快速，并且连接力较强，适用于大部分电线的连接。
它的缺点是安装需要专用工具，不太适合需要频繁拆卸的场合。
除了上述常见的接线端子外，还有许多其他特殊用途的接线端子，如高温接线端子、防水接线端子等。
这些接线端子都具有特定的特点和使用方法。
在实际使用中，接线端子通常会被安装在接线端子排上。
接线端子排是由多个接线端子组成的一种连接设备。
它可以将多个电线连接在一起，并提供一个统一的接口来连接电气设备。
接线端子排的连接方式有两种：拼插连接和螺钉连接。
拼插连接是将接线端子插入接线端子排的插槽中，通过插销或卡扣固定。
螺钉连接是将接线端子通过螺旋机构固定在接线端子排上。
无论是哪种连接方式，接线端子排的作用是提供一个方便、可靠的电气连接。
