简答题1.通信系统由哪些部分组成？各组成部分的作用是什么？答：通信系统由输入、输出变换器，发送、接收设备以及信道组成。
输入变换器将要传递的声音或图像消息变换为电信号（基带信号）；发送设备将基带信号经过调制等处理，并使其具有足够的发射功率，再送入信道实现信号的有效传输；信道是信号传输的通道；接收设备用来恢复原始基带信号；输出变换器将经过处理的基带信号重新恢复为原始的声音或图像。
2.为什么发射台要将信息调制到高频载波上再发送？答： 1）信号不调制进行发射天线太长，无法架设。
2）信号不调制进行传播会相互干扰3.当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但放大器为什么又能输出不失真的余弦波电压？答：因为谐振功率放大器工作在丙类状态（导通时间小于半个周期），所以集电极电流为周期性余弦脉冲波形；但其负载为调谐回路谐振在基波频率，可选出i c的基波，故在负载两端得到的电压仍与信号同频的完整正弦波。
4.小信号谐振放大器与谐振功率放大器的主要区别是什么？答：1）小信号谐振放大器的作用是选频和放大，它必须工作在甲类工作状态；而谐振功率放大器为了提高效率，一般工作在丙类状态。
2）两种放大器的分析方法不同：前者输入信号小采用线性高频等效电路分析法，而后者输入信号大采用折线分析法。
5.无线电通信为什么要进行调制？常用的模拟调制方式有哪些？答：1）信号不调制进行发射天线太长，无法架设。
2）信号不调制进行传播会相互干扰，无法接收。
常用的模拟调制方式有调幅、调频及调相6.简述二极管峰值包络检波器中可能产生惰性失真的原因。
答：惰性失真是检波电路的时间常数RC过大，电容的放电速度跟不上包络的变化所引起。
7.调频波和调相波的主要区别是什么？答：调频波的最大频偏与调制电压的大小成正比；调相波的最大相移与调制电压的大小成正比。
8.简述为什么丙类谐振功率放大器的效率比甲类谐振功率放大器的效率高。
答：功率放大器工作于丙类，其集电极电流iC 为脉冲，而且iC只在UCE很低的时间内出现，故集电极损耗很小，功率放大器的效率就比较高。
高频复习题有答案的
高频复习题有答案的1. 请解释什么是光合作用，并简述其过程。
答：光合作用是植物、藻类和某些细菌利用叶绿素等色素，在光照条件下，将二氧化碳和水转化为有机物（如葡萄糖）并释放氧气的过程。
这一过程主要分为两个阶段：光反应和暗反应。
在光反应中，叶绿素吸收光能，产生ATP和NADPH，同时释放氧气。
在暗反应中，ATP和NADPH提供能量和还原力，将二氧化碳转化为有机物。
2. 简述牛顿第二定律的内容及其数学表达式。
答：牛顿第二定律描述了物体加速度与作用在其上的合外力之间的关系。
其内容是：物体的加速度与作用力成正比，与物体的质量成反比。
数学表达式为：F=ma，其中F表示作用力，m表示物体的质量，a表示加速度。
3. 列举三种常见的遗传病，并简述其遗传方式。
答：常见的遗传病包括：- 色盲：通常为X染色体隐性遗传，男性发病率高于女性。
- 血友病：为X染色体隐性遗传，主要影响男性。
- 唐氏综合症：由染色体非整倍性引起，患者多了一条21号染色体，为常染色体遗传。
4. 描述细胞周期的四个阶段及其主要特征。
答：细胞周期包括四个阶段：G1期、S期、G2期和M期。
- G1期：细胞生长，DNA含量不变，细胞准备进行DNA复制。
- S期：DNA复制，细胞内DNA含量加倍。
- G2期：细胞继续生长，DNA含量保持双倍，准备进行细胞分裂。
- M期：细胞分裂，包括前期、中期、后期和末期，最终形成两个子细胞。
5. 简述生态系统中能量流动的过程。
答：生态系统中的能量流动始于生产者通过光合作用或化学合成固定太阳能，然后通过食物链逐级传递给初级消费者、次级消费者等。
在每个营养级，大部分能量用于维持生命活动，只有少部分能量传递给下一个营养级。
最终，能量以热量的形式散失到环境中，或被分解者分解，完成能量流动的循环。
高频电子线路复习题一答案
高频电子电路第一章(一)填空题1、语音信号的频率范围为，图象信号的频率范围为，音频信号的频率范围为。
（答案：300~3400Hz；0~6MHz；20Hz~20kHz）2、无线电发送设备中常用的高频电路有、、、。
（答案：振荡器、调制电路、高频放大器、高频功率放大器）3、无线电接收设备中常用的高频电路有、、、。
（答案：高频放大器、解调器、混频器；振荡器）4、通信系统的组成：、、、、。
（答案：信号源、发送设备、传输信道、接收设备、终端）5、在接收设备中，检波器的作用是。
（答案：还原调制信号）6、有线通信的传输信道是，无线通信的传输信道是。
（答案：电缆；自由空间）7、调制是用音频信号控制载波的、、。
（答案：振幅；频率；相位）8、无线电波传播速度固定不变，频率越高，波长；频率；波长越长。
（答案：越短；越低）（二）选择题1、下列表达式正确的是。
A）低频信号可直接从天线有效地辐射。
B）低频信号必须转载到高频信号上才能从天线有效地辐射。
C）高频信号及低频信号都不能从天线上有效地辐射。
D）高频信号及低频信号都能从天线上有效地辐射。
（答案：B）2、为了有效地发射电磁波，天线尺寸必须与相比拟。
A）辐射信号的波长。
B）辐射信号的频率。
C）辐射信号的振幅。
D）辐射信号的相位。
（答案：A）3、电视、调频广播和移动通信均属通信。
A）超短波B）短波C）中波D）微波（答案：A）（三）问答题1、画出通信系统的一般模型框图。
2、画出用正弦波进行调幅时已调波的波形。
3、画出用方波进行调幅时已调波的波形。
第二章《高频小信号放大器》（一）填空题1、LC选频网络的作用是。
（答案：从输入信号中选出有用频率的信号抑制干扰的频率的信号）2、LC选频网络的电路形式是。
（答案：串联回路和并联回路）3、在接收机的输入回路中，靠改变进行选台。
（答案：可变电容器电容量）4、单位谐振曲线指。
（答案：任意频率下的回路电流I与谐振时回路电流I0之比）5、LC串联谐振电路Q值下降，单位谐振曲线，回路选择性。
高频题库复习题
一．判断题1.调谐放大回路的通频带只与回路的有载品质因素有关。
（）2.谐振放大器处在谐振时其增益最大。
（）3.小信号谐振放大器Q值越小，其选择性越好。
（）4.多级耦合的调谐放大器的选择性比组成它的单级单调谐放大器的选择性差。
（）5.LC并联谐振回路谐振时其纯电阻最小。
（）6.谐振放大器的K0.1愈接近于1，则放大器的选择性愈好。
（）7.选择性是指放大器从各种不同频率的信号中选出有用信号，抑制干扰信号的能力。
（）8.LC回路的品质因数Q值越大越好，其选频能力愈强。
（）9.小信号调谐放大电路中为了减小负载对谐振回路的影响常采用部分接入法。
( )10.谐振放大器是采用LC谐振回路作负载的放大器。
（）11.在调谐放大器的LC回路两端并上一个电阻R可以加宽通频带。
（）12.高频小信号谐振放大器的放大倍数和静态工作点有关，I EQ越小放大倍数越小。
（）13.小信号调谐放大器，当工作频率偏离回路的谐振频率时，电压增益下降。
（）14.调谐放大器具有放大和选频功能。
（）15.丙类谐振功放中的谐振回路的作用是提高效率。
（）16.功率放大器是大信号放大器，要求在不失真的条件下能够得到足够大的输出功率。
（）17.丙类谐振功率放大器静态时应该在截止区。
（）18.基极调幅实现的是普通调幅，也是高电平调幅。
（）19.正弦波反馈振荡器放大环节应具有线性放大特性。
（）20.同步检波器只能实现普通调幅波的解调。
（）21.混频器的作用是改变已调信号的载波频率。
（）22.不可以用高频丙类功放构成倍频器。
（）23.信噪比是指电路中信号的功率与噪声功率之比。
（）24.影响丙类谐振功率放大器状态的四个参数为Ri、Vcc、VBB、Uim（）25.反馈式正弦波振荡器是正反馈一个重要应用。
（）26.石英晶振可分为串联型和并联型。
（）27.LC正弦波振荡器的振荡频率由反馈网络决定。
（）28.石英晶体振荡器较LC振荡器、RC振荡器频率稳定度高。
（）29.只要具有正反馈，电路就一定能产生振荡。
高频复习题(1)
一、填空1、丙类功率放大器的工作状态有三种，即___ _____、___ _____ 和____ ___状态。
其中，限幅器应工作在___ ____状态，基极调幅应在___ ___状态，功率放大器在 状态，传输效率具有最大值。
2、正弦波振荡器的振幅起振条件是______________ __________,相位平衡条件是___________________。
3、模拟信号的调制方式有___ ___、_____ ___、______ ___分别指用低频信号去控制载波的____ __、____ ____、_________。
其中________和________又统称为调角。
4、混频器是__ __式接收机的重要设备，它可以将接收到的高频信号转换为__ __频信号。
5、LC 谐振回路，失谐时阻抗变_____________,当o f f <时呈__________,o f f >时呈__ _____。
6、模拟信号的调制方式有______、________、_________分别指用低频信号去控制载波的______、________、_________相应的典型解调电路称为________、________、_________。
7、丙类功率放大器的工作状态有三种，即________、________和_______状态。
其中，集电极调幅应在_______状态。
8、超外差接收机通常包含有_________、___________、______________几部分。
9、二极管包络检波器能检波的信号为 。
10、无线电发送设备中常用的高频电路有_ __， __ __,__ ___,______.11、LC 谐振回路，谐振时回路阻抗最____ ____且为_____________,失谐时阻抗变_____________,当o f f <时呈__________,o f f >时呈__ _____。

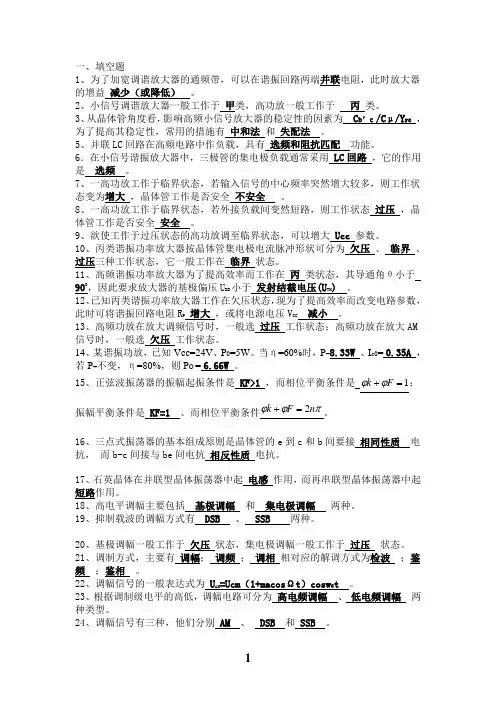

高频电子线路期末复习题
一、填空题1、为了加宽调谐放大器的通频带，可以在谐振回路两端并联电阻，此时放大器的增益 减少（或降低） 。
2、小信号调谐放大器一般工作于 甲类，高功放一般工作于 丙 类。
3、从晶体管角度看，影响高频小信号放大器的稳定性的因素为 C b ’c /C μ/Y re ，为了提高其稳定性，常用的措施有 中和法 和 失配法 。
5、并联LC 回路在高频电路中作负载，具有 选频和阻抗匹配 功能。
6．在小信号谐振放大器中，三极管的集电极负载通常采用 LC 回路 ，它的作用是 选频 。
7、一高功放工作于临界状态，若输入信号的中心频率突然增大较多，则工作状态变为增大 ，晶体管工作是否安全 不安全 。
8、一高功放工作于临界状态，若外接负载间变然短路，则工作状态 过压 ，晶体管工作是否安全 安全 。
9、欲使工作于过压状态的高功放调至临界状态，可以增大 Ucc 参数。
10、丙类谐振功率放大器按晶体管集电极电流脉冲形状可分为 欠压 、 临界 、 过压三种工作状态，它一般工作在 临界 状态。
11、高频谐振功率放大器为了提高效率而工作在 丙 类状态，其导通角θ小于 900，因此要求放大器的基极偏压U BB 小于 发射结截电压(U TH ) 。
12、已知丙类谐振功率放大器工作在欠压状态，现为了提高效率而改变电路参数，此时可将谐振回路电阻R P 增大 ，或将电源电压V CC 减小 。
13、高频功放在放大调频信号时，一般选 过压 工作状态；高频功放在放大AM 信号时，一般选 欠压 工作状态。
14、某谐振功放，已知Vcc=24V 、P 0=5W 。
当η=60%时，P =8.33W 、I c0= 0.35A ，若P =不变，η=80%，则P O = 6.66W 。
15、正弦波振荡器的振幅起振条件是 KF>1 ，而相位平衡条件是 1=+F k ϕϕ；振幅平衡条件是 KF=1 、而相位平衡条件πϕϕn F k 2=+。
16、三点式振荡器的基本组成原则是晶体管的e 到c 和b 间要接 相同性质 电抗， 而b-c 间接与be 间电抗 相反性质 电抗。
高频电子技术复习题
高频复习题一、判断题1.LC串联谐振回路的谐振频率除了与L、C有关外，还与回路的损耗电阻r有关。
( )2.调频指数表示调频波中相位偏移的大小。
（）3.LC振荡器依靠晶体管本身的非线性特性稳定振幅。
( )4.调制信号和载波信号线性叠加也能得到调幅波。
( )5.调相指数表示调相波中相位偏移的大小。
（）6.串、并联谐振回路等效互换后回路的Q值不变。
( )7.间接调频电路的频偏小，可通过采用多级调频电路来解决。
（）8.调频指数越大时，调频波的频带越宽。
（）9.二极管大信号包络检波器原来无失真，但当输入已调波信号幅度增大时，则将可能产生负峰切割失真。
( )10.LC串联谐振回路谐振时，空载回路电流除了与电源电压有关外，还与负载有关。
( )11.LC谐振滤波器，回路的Q值很高。
( )12.调频波的非线性失真随相偏增大而增大。
（）13.非线性器件有频率变换作用，而混频电路也是频率变换电路的一种，所以说非线性器件有混频作用。
( )14.乘法器都可进行包络检波。
( )15.相位鉴频器和斜鉴频器都有包络检波器存在。
( )16.宽带放大器中，增大负载可提高放大器的增益和带宽。
( )17.混频可以用线性好的模拟乘法器来实现，这样，输出信号的失真可以减小。
( )18.抑制载波的振幅调制信号可采用同步检波器解调，也可采用包络检波器解调。
( )19.调谐放大回路的通频带只与回路的有载品质因数有关。
( )20.鉴频特性曲线为线性。
（）21.振荡器具有稳定振荡频率的原因是振荡系统中具有选频网络。
( )22.在接收机的输入回路中，靠改变可变电容电容量进行选台。
（）23.差分对管混频器比晶体管混频器优越之处是干扰小。
（）24.在调幅波中，载频和边频中都包含有信息。
( )25.频率变换电路是属频谱的非线性变换电路。
( )26.在谐振功率放大器的输出级中，匹配网络的阻抗变换作用是将负载转换为放大器所要求的最佳负载电阻。
( )27.谐振回路Q值越高，谐振曲线就越尖锐，选择性就越好，而通频带就越宽。
高频复习题（有答案）
高频复习题（有答案）高频复习题一、单项选择题1. 下列表达正确的是（）A. 低频信号可直接从天线有效地辐射B. 低频信号必须装载到高频信号上才能从天线有效地辐射C. 高频信号及低频信号都不能从天线上有效地辐射D. 高频信号及低频信号都能从天线上有效地辐射2. 高频电子技术所研究的高频工作频率是（）A. 300Hz～30MHzB. 300Hz～30kHzC. 30kHz～300MHzD. 300kHz～3000MHz3. 在电视广播系统中，图像信号采用（）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式4. 晶体管fβ参数的定义为（）1时，此时的频率为fβA. 当β下降到低频电流放大系数的21时，此时的频率为fβB. 当β的模值下降到低频电流放大系数的21时，此时C. 当频率升高时，β值下降。
当β的模值下降到低频电流放大器系数的2的频率为fβ1时，此时的频率为fβD.当β的模值下降到低频电流放大系数的105. 在相同条件下，双调谐回路放大器与单调谐放大器相比，下列表达正确的是（）A. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较宽B. 双调谐回路放大器的选择性优于单调谐回路放大器，通频带也较窄C. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较宽D. 单调谐回路放大器的选择性优于双调谐回路放大器，通频带也较窄6. 设计一个稳定度高的频率可调振荡器，通常采用（）A. 晶体振荡器B.变压器耦合振荡器C. 西勒振荡器D.哈莱特振荡器7. 振荡器的幅度由（）A. 相位平衡确定B. 幅度平衡确定C. 相位稳定确定D. 幅度稳定确定8. 晶体的等效阻抗（）A. 是一个小电阻B. 是一个大电阻C. 是电容性D. 是电感性9. 电视机的高放与中放电路应采用（）A. 单调谐放大器B. 双调谐放大器C. 宽频带放大器D. 单调谐放大器或双调谐放大器10.单边带发射机频率合成是通过（）A. 混频、倍频、分频实现的B. 混频、倍频、检波实现的C. 倍频、差频、检波实现的D. 调频、分频、放大实现的11.在基极调幅电路中，谐振功放工作在（）A. 过压状态B. 欠压状态C. 临界状态D. 任意状态均可12.变频器的工作过程是进行频率变换，在变换频率的过程中，只改变（）A. 载波频率B. 本振信号频率C. 调制信号频率D. 中频频率13.在混频电路中，若信号和本振产生的组合频率分量满足F f qf pf I c L ±=±±（F 为音频），则产生（）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰14.正弦波振荡器的起振条件是（）A. 1)(F )(A 00=ωωB. 1)(F )(A 00>ωωC. )210n (2n 、、==∑π?D. )210(n 2n 1)(F )(A 00 、、，==∑>π?ωω15.采用逐点法对小信号放大器进行调谐时，应（）A. 从前向后，逐级调谐，反复调谐B. 从后向前，逐级调谐，不需反复C. 从后向前，逐级调谐，反复调谐D. 从前向后，逐级调谐，不需反复16. 环形调制器的作用是（）A. 使载波振幅按音频规律变化B. 对载波有抵消作用C. 对载波及一个边频进行抑制D. 获得很窄的频谱17.长波信号主要以（）A. 天波方式传播B. 地波方式传播C. 直射方式传播D. 天波和地波两种方式传播18.间接调频电路由（）A. 积分电路组成B. 调相电路组成C. 积分电路和调相电路组成D. 微分电路和调相电路组成19.调幅系数必须（）A. 大于1B. 小于等于1C. 等于1D. 不等于120.LC并联谐振回路中，当工作频率等于谐振频率时，回路呈（）A. 感性B. 容性C. 阻性D. 感性或容性21. 为了有效地发射电磁波，天线尺寸必须与（）A. 辐射信号的波长相比拟B. 辐射信号的频率相比拟C. 辐射信号的振幅相比拟D. 辐射信号的相位相比拟22. 串联谐振曲线是（）A. 回路电流I与谐振时回路电流I0的关系曲线B. 回路电流幅值与信号电压频率之间的关系曲线C. 回路电压幅值与信号电流频率之间的关系曲线D. 谐振时回路电流I0与信号电压频率23. 晶体管参数f T是指（）A. 共射放大器，没有电流放大倍数时，对应的频率称为f TB. 当晶体管失去电流放大能力时的频率称为f TC. 当频率升高时，当β的模值下降到1时的频率称为f T1时的频率称为f TD. 当频率升高时，当β的模值下降到224. LC振荡器进入稳定状态时，为使稳频效果好，要工作在（）A. 甲类状态B. 乙类状态C. 丙类状态D. 甲乙类状态25. 在一般广播收音机中常用（）A. 互感反馈振荡作为本地振荡器B. 考毕兹电路作为本地振荡器C. 哈特莱振荡器作为本地振荡器D. 西勒电路作为本地振荡器26. 江苏台的频率为702kHz 及873kHz ，它们对2～12MHz 的短波收音机产生互调时与( )A. 575MHz 频率不产生互调B. 2.448MHz 频率不产生互调C. 2.979MHz 频率不产生互调D. 4.725MHz 频率不产生互调27. 超外差接收机混频器的任务是（）A. 增大通频带B. 抑制天线C. 提高增益D. 把接收到的各种不同频率的有用信号的载频变换为某一固定中频28. 丙类高频功率放大器，若要求效率高，应工作在（）A. 欠压状态B. 适压状态C. 临界状态D. 弱过压状态29. 传输线变压器用于宽带放大器，它可实现（）A. 频率合成B. 电压合成C. 电路合成D. 功率合成30.不是发射机指标的是（）A. 输出功率B. 总效率C. 频率稳定度和准确度D. 保真度31.电视图像的带宽为6MHz ，若采用普通调幅，每一频道电视图像信号带宽为（）A. 6MHzB. 12MHzC. 8MHZD. 10MHz32.可以用包络检波方式解调的是（）A. 普通调幅信号B. 双边带调幅信号C. 残留边带调幅信号D. 调频信号33.在混频电路中，若外来干扰和本振产生的组合频率分量满足I n1L f rf pf =±±，则产生（）A. 干扰哨声B. 寄生通道干扰C. 互调干扰D. 交调干扰34.石英晶体等效为一个电感时，石英晶体振荡器的频率为（）A. s f f =B. P s f f f <<C. P f f >D. s f f <35.丙类高频功率放大器电压利用系数为（）A. 输出电压与输入电压之比B. 集电极电压与直流电源电压之比C. 集电极电压与基极电压之比D. 基极电压与直流电源电压之比36.若调制信号的频率范围为F 1～F n 时，则已调波的带宽为（）A. 2F 1B. 2F nC. 2(F n -F 1)D. 2(F 1+F n )37.LC 并联谐振回路中，当工作频率小于谐振频率时，回路呈（）A. 感性B. 容性C. 阻性D. 感性或容性38.两个单一频率的信号，如果他们的频率相距较远，则通过非线性器件后，实现的频换称为（）A. 调幅B. 调频C. 调相D. 混频39.关于直接调频和间接调频的说法正确的是（）A. 直接调频是用调制信号去控制振荡器的工作状态B. 间接调频的频偏小,但中心频率比较稳定C. 直接调频的频偏小,但中心频率稳定度好D. 间接调频的频偏大,但中心频率稳定度好40.调频系数（）A. 大于1B. 小于1C. 0~1D. 大于1小于1均可41. 电视、调频广播和移动通信均属（）A. 超短波通信B. 短波通信C. 中波通信D. 长波通信42. 在电视广播系统中，图像信号采用（）A. 残留边带调幅方式B. 单边带调幅方式C. 双边带调幅方式D. 正交调幅方式43. 白噪声是指（）A. 在整个无线电频段具有不同频谱的噪声B. 一种像白光一样影响通信设备的噪声C. 在整个无线电频段内具有均匀频谱的起伏噪声D. 功率谱密度不恒定的噪声44. 宽频带放大器采用（）A. 直接耦合方式B. 阻容耦合方式C. 变压器耦合D. 直接耦合与阻容耦合45. 想要产生频率稳定度高的正弦信号应采用（）A. LC振荡器B. RC振荡器C. 晶体振荡器D. 压控振荡器46. 使用石英振荡器是利用石英的（）A. 绝缘特性B. 电容特性C. 电感特性D. 电导特性47. 提高混频电路前级的选择性，可减少（）A. 互调干扰B. 交调干扰C. 副波道干扰D. 组合频率干扰48. 丙类高频功率放大器的最佳工作状态是（）A. 临界状态，此时功率最大，效率最高B. 临界状态，此时功率较大，效率最高C. 临界状态，此时功率最大，效率较高D. 临界状态，此时功率较大，效率较高49. 在调幅制发射机的频谱中，功率消耗最大的是（）A. 载波B. 上边带C. 下边带D. 上、下边带之和50.接收单边信号应使用（）A. 外差式接收机B. 等幅音频接收机C. 专门单边带接收机D. 调频接收机51.电视图像的带宽为6MHz，若采用残留边带调幅，每一频道电视图像信号带宽为（）A. 6MHzB. 12MHzC. 8MHZD. 10MHz52.发射机的中间级高频功率放大器，应（）A. 工作在过压状态，因过压状态输出电压平稳。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
140.已知载波 uc=Ucmcosωct,调制信号 uΩ=UΩsinΩt,则 FM 波的表达式为（ A. UFM(t)=Ucmcos(ωct+MfsinΩt) B. UFM(t)=Ucmcos(ωct-MfsinΩt) C. UFM(t)=Ucmcos(ωct+MfcosΩt) D. UFM(t)=Ucmcos(ωct-MfcosΩt) 141. 调幅收音机中频信号为（ A. 465kHz C. 38MHz B. 10.7MHz D. 465MHz
120.关于调相的描述,正确的是（
A. 载波的角频率随调制信号幅度的大小变化 B. 载波的角频率随调制信号相位的大小变化 C. 载波的相位随调制信号频率的大小变化 D. 载波的相位随调制信号幅度的大小变化 128. 调频器同步检波和变频器都是非线性元件和滤波器组成，但所用的滤波器有所不同， 调幅器所用的为（ A. 低通滤波器 C. 带通滤波器 ） B. 高通滤波器 D. 带阻滤波器 ）
B. 小于等于 1
27. 超外差接收机混频器的任务是（ A. 增大通频带 B. 抑制天线 C. 提高增益
D. 把接收到的各种ห้องสมุดไป่ตู้同频率的有用信号的载频变换为某一固定中频 28. 丙类高频功率放大器，若要求效率高，应工作在（ A. 欠压状态 C. 临界状态 B. 适压状态 D. 弱过压状态 ） ）
32.可以用包络检波方式解调的是（
A．0.2
B．0.8
C．0.67
D．0.1
（
61．大信号包络检波器只适用于以下哪种调幅波 A．VSB B．SSB C．DSB D．AM 63．检波并经隔直电容后的信号成份有 A．调幅波、低频、直流 B．等幅载波和上下边频 C．等幅载波、低频、直流 D．低频信号 二、简述题 5.高频功率放大器为何要用谐振回路作负载，并且要调谐在工作频率上？ 7.采用选频放大器的目的是否就是为了提高选择性？
2.已知已调幅信号的频谱图如下图所示。 (1)写出已调信号电压的数学表达式； (2)计算在单位电阻上消耗的边带功率、总 功率，以及已调波的频带宽度。
4.某高频谐振功率放大器工作于临界状态，输出功率为 15W，电源电压 24V，导通角 θ=70 ， Ucm=21.84V 。 试 求 直 流 电 源 的 功 率 PD 和 功 放 管 的 集 电 极 损 耗 功 率 Pc ？ （ 注 ：
）
158.已知载波 uc=Ucmcosωct，调制信号 uΩ=UΩsinΩt,则 PM 波的表达式为（ A. UPM(t)=Ucmcos(ωct+mpsinΩt) B. UPM(t)=Ucmcos(ωct-mpsinΩt) C. UPM(t)=Ucmcos(ωct+mpcosΩt) D. UPM(t)=Ucmcos(ωct-mpcosΩt)
54. 若 两 个 外 来 干 扰 同 时 进 入 混 频 电 路 ， 并 且 和 本 振 共 同 产 生 的 组 合 频 率 分 量 满 足
f L rf n1 sf n2 f I ，则产生（
A. 干扰哨声 C. 互调干扰 B. 寄生通道干扰 D. 交调干扰 ）
）
59.关于调频的描述,正确的是（
A. 载波的角频率随调制信号频率的大小变化 B. 载波的角频率随调制信号幅度的大小变化 C. 载波的幅度随调制信号幅度的大小变化 D. 载波的角频率随调制信号相位的大小变化 68. 调幅制的发射机是载波和上、下边带一起发射到空中去的，其中有用的信号是（ A. 载波 C. 下边带 B. 上边带 D. 上、下边带 ） ）
3
）
）
149. 若非线性元件的伏安特性为 i=ao+ a1u + a3u ，则该元件（ A. 能进行调幅，检波和混频 B. 只能进行混频，不能用来调幅、检波 C. 只能用来检波，不能用来调幅、混频 D. 不能用来调幅、检波和混频
）
152.在集电极调幅电路中，谐振功放工作在（ A. 过压状态 C. 临界状态 B. 欠压状态 D. 任意状态均可
134.若载波 uc=Ucmcosωct,调制信号 uΩ=UΩcosΩt,则 FM 波的最大 为（ A.Mf B.kfU C. kfUcm D. kfΩ/UΩ ）
135.给定 FM 波的Δf=12kHz,若调制信号频率为 3kHz,则 BW 为（ A. 40kHz C. 30kHz B. 24.6kHz D. 6kHz
5．小信号谐振放大器与谐振功率放大器的主要区别是什么？ 三、分析计算题 3.画出下图所示振荡器的交流等效电路（不考虑晶体管输入输出电容的影响） ，并说明其为 何种振荡电路，计算其振荡频率。 （注： C3 C1，C3 C 2 ）
8.载波振荡的频率为 f0=25MHz，振幅为 V0=4V；调制信号为单频正弦波，频率为 400Hz, 最大频偏为 f 10kHz 。试写出调频波和调相波的数学表达式。 9.某一已调波的电压表示为 v( t ) (1 0.3cost )cos c t(v) ，试问其代表什么信号？画出 其波形图与振幅频谱图。 15.如下图所示， u U cost , u c ( t ) U cm cos c t 写出 A、B、C、D 各点的表达式。
o o
14.某接收机线性部分增益分别由传输线、混频器和放大器三部分组成，其中传输线部分是 无源网络。前两部分的额定功率增益分别是 GPA1=0.82，GPA2=0.2，后两部分的噪声系数 分别是 NF2=6，NF3=3。试求总噪声系数。
o
1 (70 o ) 0.436 ， 0 (70 o ) 0.253 ）
5.收音机的输入谐振回路通过调节可变电容器的电容量来选择电台信号，设在接收 600kHz 电台信号时，谐振回路电容量为 156pF，试求接收 1500kHz 电台信号时回路电容应变为 多少？
6.一调幅信号的电压表示为
kM u
A
带 通 放大器
kM
B C
低 通 放大器
D
u c (t)
16.晶体振荡电路如图所示。 要求： （1）画出交流等效电路，指出是何种类 型的晶体振荡器。 （2）该电路的振荡频率是多少？ （3）晶体在电路中的作用。
14．石英晶体振荡电路如图所示： 1． 说明石英晶体在电路中的作用是什么？ 2． Rb1、Rb2、Cb 的作用是什么？ 3． 电路的振荡频率 f0 如何确定？
v( t ) 4cos6280tcos2 10 6 t
(V)
试画其调幅信号的频谱图，确定信号带宽，并计算在单位电阻上产生的信号功率。
8.丙类高频功率放大器输出功率为 5W，效率为 55%，问晶体管的集电极损耗为多少？若用 24V 的直流电源供电，它输出多大的直流电流？ 10.已知一高功率放大器，UCC=12V，负载谐振电阻 R 50 ，其集电极脉冲电流参数为 ICm=1A，θ=65o， 0 (65 ) 0.236, 1 (65 ) 0.414 。求 P0、PD、η。
D ）
（ D ）
9.晶体管谐振放大器工作于临界状态，当谐振电阻 RΣ增大一倍或减少一半时，输出功率如 何变化？ 16.为何一定要有非线性器件才能进行混频？ 18.高频功率放大器与低频功率放大器有何异同？ 19.用相乘器既可以混频，又可以进行检波，它们主要不同点是什么？ 27.调谐功率放大器原来正常工作于临界状态，若负载回路旁并一电阻，放大器的工作状态 会怎样变化？若其他条件不变，放大器的输出功率会怎样变化？ 2．当谐振功率放大器的输入激励信号为余弦波时，为什么集电极电流为余弦脉冲波形？但 放大器为什么又能输出不失真的余弦波电压？
B. 高通滤波器 D. 带阻滤波器 ）
116.若单频调幅波的载波功率 Pc=1000W，调幅系数 Mα=0.3，载波与边频总功率为（ A. 1000W B. 1045W
C. 1090W 118.调幅系数必须（ A. 大于 1 C. 等于 1
D. 1450W ）
B. 小于等于 1 D. 不等于 1 ）
A. 普通调幅信号 C. 残留边带调幅信号
B. 双边带调幅信号 D. 调频信号
33.在混频电路中，若外来干扰和本振产生的组合频率分量满足 （ ） A. 干扰哨声 C. 互调干扰 B. 寄生通道干扰 D. 交调干扰 ）
pf L rf n1 f I
，则产生
49. 在调幅制发射机的频谱中，功率消耗最大的是（ A. 载波 C. 下边带 B. 上边带 D. 上、下边带之和
69. 采用集电极调幅时，为了改善调制的线性，丙类放大器应工作在（ A. 临界状态 C. 欠压状态 70.调幅的本质是（ ） B. 过压状态 D. 弱过压状态—临界状态
A. 振幅搬移的过程 B. 频谱搬移的过程 C. 相位搬移的过程 D. 初相搬移的过程 ）
80.若载波 u c ( t ) U c cos c t ，调制信号 u ( t ) U sint ，则调频波表达式为（ A. u FM ( t ) U c cos( c t m r sint ) B. u FM ( t ) U c cos( c t m r sint )
92.在谐振功率放大器中，匹配网络的阻抗变换的作用是（ A. 将负载转换为放大器所要求的最佳负载值 B. 使放大器的输出电阻和负载电阻相等 C. 使放大器输出回路谐振 D. 使放大器处于临界工作状态 93.下列说法准确的是（ ）
A. PM 波的相位随 u 而变，但频率不变 B. FM 波的频率随 u 而变，但相位不变 C. PM 波和 FM 波的频率都变化，且变化规律相同 D. PM 波和 FM 波的频率都变化，且变化规律不相同 94.若单频调幅波的载波功率 Pc=1000W，调幅系数 Mα=0.3，则边频功率为（ A. 45W C. 450W 100.调幅系数必须（ A. 大于 1 C. 等于 1 B. 90W D. 900W ） ）
C. u FM ( t ) U c (1 m r sint )cos c t 89. 检波（滤波）后的信号成分是（ A. 调幅波、低频、直流 C. 等幅载波、低频、直流 ）
