陶瓷金属化
陶瓷基板金属化的应用

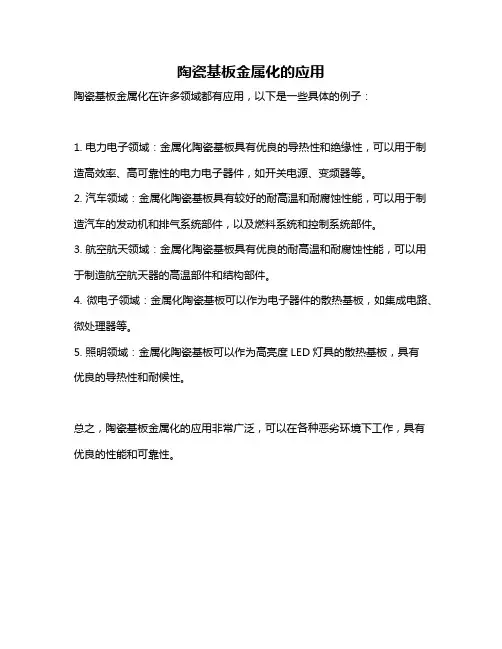

陶瓷基板金属化的应用
陶瓷基板金属化在许多领域都有应用，以下是一些具体的例子：
1. 电力电子领域：金属化陶瓷基板具有优良的导热性和绝缘性，可以用于制造高效率、高可靠性的电力电子器件，如开关电源、变频器等。
2. 汽车领域：金属化陶瓷基板具有较好的耐高温和耐腐蚀性能，可以用于制造汽车的发动机和排气系统部件，以及燃料系统和控制系统部件。
3. 航空航天领域：金属化陶瓷基板具有优良的耐高温和耐腐蚀性能，可以用于制造航空航天器的高温部件和结构部件。
4. 微电子领域：金属化陶瓷基板可以作为电子器件的散热基板，如集成电路、微处理器等。
5. 照明领域：金属化陶瓷基板可以作为高亮度LED灯具的散热基板，具有
优良的导热性和耐候性。
总之，陶瓷基板金属化的应用非常广泛，可以在各种恶劣环境下工作，具有优良的性能和可靠性。
陶瓷钼锰金属化的原理

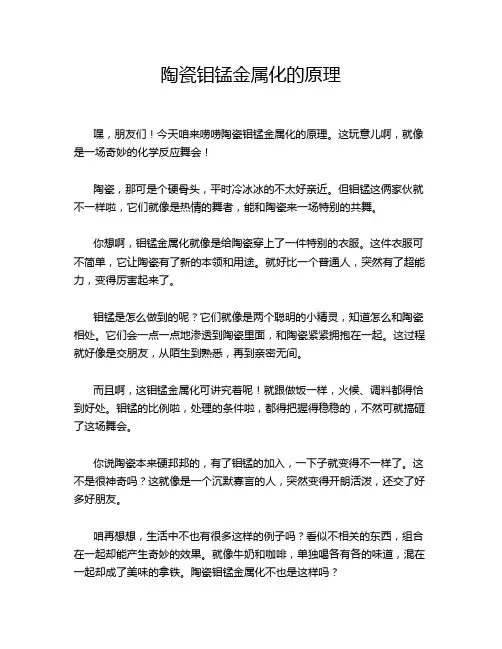

陶瓷钼锰金属化的原理嘿，朋友们！今天咱来唠唠陶瓷钼锰金属化的原理。
这玩意儿啊，就像是一场奇妙的化学反应舞会！陶瓷，那可是个硬骨头，平时冷冰冰的不太好亲近。
但钼锰这俩家伙就不一样啦，它们就像是热情的舞者，能和陶瓷来一场特别的共舞。
你想啊，钼锰金属化就像是给陶瓷穿上了一件特别的衣服。
这件衣服可不简单，它让陶瓷有了新的本领和用途。
就好比一个普通人，突然有了超能力，变得厉害起来了。
钼锰是怎么做到的呢？它们就像是两个聪明的小精灵，知道怎么和陶瓷相处。
它们会一点一点地渗透到陶瓷里面，和陶瓷紧紧拥抱在一起。
这过程就好像是交朋友，从陌生到熟悉，再到亲密无间。
而且啊，这钼锰金属化可讲究着呢！就跟做饭一样，火候、调料都得恰到好处。
钼锰的比例啦，处理的条件啦，都得把握得稳稳的，不然可就搞砸了这场舞会。
你说陶瓷本来硬邦邦的，有了钼锰的加入，一下子就变得不一样了。
这不是很神奇吗？这就像是一个沉默寡言的人，突然变得开朗活泼，还交了好多好朋友。
咱再想想，生活中不也有很多这样的例子吗？看似不相关的东西，组合在一起却能产生奇妙的效果。
就像牛奶和咖啡，单独喝各有各的味道，混在一起却成了美味的拿铁。
陶瓷钼锰金属化不也是这样吗？咱平时用的好多东西，说不定就有陶瓷钼锰金属化的功劳呢！那些高科技的玩意儿，不就是靠这些神奇的技术才变得厉害的嘛。
所以啊，可别小看了这陶瓷钼锰金属化，它可是个大功臣呢！它让陶瓷有了新的生命，有了更多的可能性。
总之呢，陶瓷钼锰金属化就是这么神奇，这么有趣。
它就像是一场精彩绝伦的表演，让人忍不住拍手称赞！这就是陶瓷钼锰金属化的魅力所在呀，大家说是不是呢？。
氧化铝陶瓷表面金属化工艺

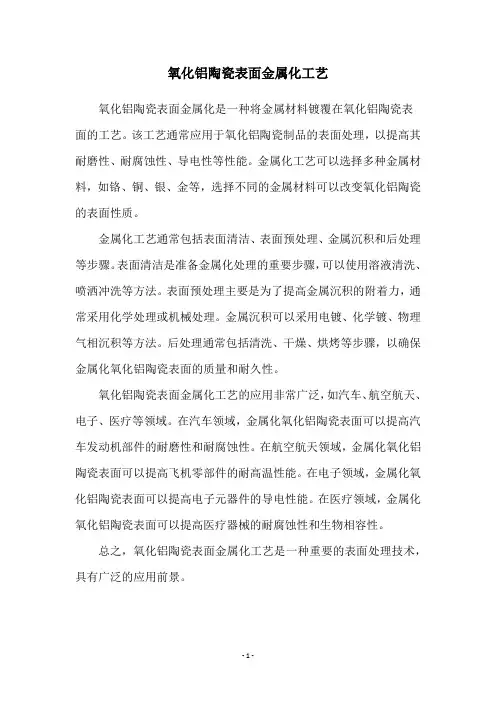

氧化铝陶瓷表面金属化工艺
氧化铝陶瓷表面金属化是一种将金属材料镀覆在氧化铝陶瓷表
面的工艺。
该工艺通常应用于氧化铝陶瓷制品的表面处理，以提高其耐磨性、耐腐蚀性、导电性等性能。
金属化工艺可以选择多种金属材料，如铬、铜、银、金等，选择不同的金属材料可以改变氧化铝陶瓷的表面性质。
金属化工艺通常包括表面清洁、表面预处理、金属沉积和后处理等步骤。
表面清洁是准备金属化处理的重要步骤，可以使用溶液清洗、喷洒冲洗等方法。
表面预处理主要是为了提高金属沉积的附着力，通常采用化学处理或机械处理。
金属沉积可以采用电镀、化学镀、物理气相沉积等方法。
后处理通常包括清洗、干燥、烘烤等步骤，以确保金属化氧化铝陶瓷表面的质量和耐久性。
氧化铝陶瓷表面金属化工艺的应用非常广泛，如汽车、航空航天、电子、医疗等领域。
在汽车领域，金属化氧化铝陶瓷表面可以提高汽车发动机部件的耐磨性和耐腐蚀性。
在航空航天领域，金属化氧化铝陶瓷表面可以提高飞机零部件的耐高温性能。
在电子领域，金属化氧化铝陶瓷表面可以提高电子元器件的导电性能。
在医疗领域，金属化氧化铝陶瓷表面可以提高医疗器械的耐腐蚀性和生物相容性。
总之，氧化铝陶瓷表面金属化工艺是一种重要的表面处理技术，具有广泛的应用前景。
- 1 -。
陶瓷金属化的方法机理及影响因素的研究进展
陶瓷金属化的方法机理及影响因素的研究进展化学镀是通过将金属或合金离子溶液与陶瓷材料表面进行化学反应，使金属或合金沉积在表面。
这种方法具有成本低、镀液容易净化和再生等优点，但其沉积的金属镀层摩擦系数较大，抗磨性能较差。
电镀是利用电解方法，在镀液中将金属或合金离子通过电流作用沉积在陶瓷材料表面。
与化学镀相比，电镀的金属镀层精密度更高、致密度更好，具有优良的耐磨性和耐蚀性，但电镀往往需要较高的温度和电流密度，生产过程较复杂。
热浸镀是将陶瓷材料放入预热的金属溶液中，利用热扩散和表面反应的原理，使金属或合金沉积在陶瓷表面。
这种方法简单、效率高，能够获得良好的陶瓷金属化效果，但是金属溶液的温度需要较高，容易造成材料变形。
物理气相沉积是利用化学气相沉积原理，将金属或合金薄膜沉积在陶瓷表面。
这种方法能够获得均匀致密的金属薄膜，具有很好的抗蚀性和导电性能，但其工艺复杂，设备要求较高。
陶瓷金属化的机理多种多样，主要包括物理相互作用、化学反应和扩散等。
物理相互作用主要包括金属颗粒与陶瓷材料表面的物理吸附和机械嵌入等，化学反应则是金属离子与陶瓷材料表面发生化学反应，扩散则是金属原子或离子通过热扩散进入陶瓷材料内部。
影响陶瓷金属化效果的因素主要包括金属离子浓度、温度、时间和陶瓷材料表面状态等。
金属离子浓度越高，金属沉积速度越快，但同时也容易引起局部电解腐蚀；温度对于金属离子的扩散和化学反应有重要影响，过高或过低的温度都会导致金属镀层质量不佳；时间越长，金属沉积层越厚，但是也会引起晶粒生长和断裂等问题；陶瓷材料表面状态的平整度和粗糙度对金属镀层的附着力和均匀性有重要影响。
总之，陶瓷金属化作为一种能够提高陶瓷材料表面性能的方法，具有广泛应用前景。
然而，目前仍存在一些问题需要进一步研究和解决，如镀层的结构与性能之间的关系、镀层的成本与工艺优化等，这些问题的解决将有助于提高陶瓷金属化技术的应用范围和效果。
【精品文章】一文了解AlN陶瓷表面金属化技术
一文了解AlN陶瓷表面金属化技术
AlN陶瓷具有优异的热传导性、高温绝缘性、低介电常数以及与Si相近的热膨胀系数等性能，其作为基片材料，广泛应用于航空、航天及其它智能功率系统，被认为是新一代高集程度半导体基片和电子器件封装的理想材料，受到了国内外广泛重视。
AlN作为基片材料用于微电子系统封装中，在其表面进行金属化是非常必要的。
下面小编就AlN陶瓷表面金属化技术进行简要介绍。
一、AlN陶瓷表面金属化技术
目前，AlN陶瓷金属化的方法主要有薄膜法、厚膜法、直接敷铜法、化学镀法等。
1、薄膜法
薄膜法是采用真空蒸镀、离子镀、溅射镀膜等真空镀膜法将膜材料和AlN陶瓷表面结合在一起。
在AlN陶瓷表面金属化过程中，金属膜层与陶瓷基板的热膨胀系数应尽量一致，以提高金属膜层的附着力。
AlN陶瓷薄膜金属化主要是依靠固态置换反应使金属层和陶瓷基片连接在一起，对于Ti、Zr等活性金属，其反应吉布斯自由能为负值，反应容易实现。
目前，研究最多的是Ti浆料系统，Ti层一般为几十纳米，对于多层薄膜，则在Ti 层上沉积Ag、Pt、Ni、Cu等金属后进行热处理。
AlN陶瓷基片材料
薄膜法优点是：金属层均匀，结合强度高。
缺点是：设备投资大，制作困难，难以形成工业化规模。
2、直接敷铜法。
陶瓷金属化釉面发黑
陶瓷金属化釉面发黑1. 前言目前，国内某企业对电真空陶瓷管外壳提出了上釉的要求。
上釉的陶瓷管壳不仅影响真空开关管的电气性能，而且影响真空开关管的外观质量。
因此，陶瓷管壳的外观质量也是判定金属化瓷件合格的一个重要因素。
在陶瓷金属化的实际生产中，大多数生产厂家采取釉面玻化和金属化烧结同时进行的方式组织生产。
陶瓷管壳喷釉后先进入马弗炉或推板窑焙烧，使釉面中各种熔剂成分在氧化气氛下充分反应，达到半玻化状态，然后在金属化烧结温度下，釉面完全玻化。
由于陶瓷金属化只能在氢气还原气氛下烧结，而釉面玻化发生的是氧化反应，需要氧化气氛，两者对气氛的要求相互抵触，所以在金属化烧结时，如果整个过程控制不当，往往会引起釉面变色发黑。
笔者现就电真空陶瓷管壳金属化生产过程中遇到的一系列釉面发黑问题加以归纳分析，并提出相应的改进措施。
2. 釉面发黑现象产生的原因引起釉面发黑的因素很多，每次出现釉面发黑的表观特征也随产生原因的不同而不同，有的通过返烧可以还原，有的通过返烧不能还原。
下面将针对不同的釉面发黑现象进行一系列原因分析和探讨。
（1）由于炉内挥发物引起的发黑。
如果只是瓷件釉表面发黑，而且呈灰色条纹，瓷件内壁洁白，那多半是在金属化时由炉内的挥发物引起的。
例如，炉管中有挥发物，瓷垫板或刚玉砂反复使用次数太多，从而吸的脏物较多，在高温下挥发或分解出来，炉子冷却冷凝的氧化钼挥发出来，或者由于操作不当使金属化层中的金属钼严重氧化而挥发，甚至于氢气炉因钼丝变形打火，使钼蒸散出来等等原因都有可能使釉面上沾上灰色或黑色的东西。
有人提出瓷件在1480℃金属化后，以1分钟时间快速降温到1300℃，可避免瓷件釉面发黑。
如果瓷体中内外都变成灰色，就可能是瓷体本身欠烧，或者陶瓷本身的原因在H2的气围下反应所致。
出现这种状况时，只要在金属化烧结过程中提高H2湿度，问题就有可能得到解决。
（2）釉浆中混入高分子有机材料引起的发黑。
如果产品在喷釉过程中接触到真空橡皮、塑料板、泡沫等有机高分子材料作为辅助工具，在使用时由于摩擦混入釉中，经过推板窑焙烧后，釉中的有机物杂质一部分分解挥发，一部分未完全分解，残留在釉中。
氧化铝陶瓷金属化
氧化铝陶瓷金属化
氧化铝陶瓷金属化是一种将金属材料与氧化铝陶瓷结合的技术，通常用于提高氧化铝陶瓷的导电、导热、耐磨等性能。
氧化铝陶瓷金属化的方法有很多种，其中比较常见的是采用真空镀膜、热喷涂、化学镀等技术。
这些方法的基本原理都是在氧化铝陶瓷表面形成一层金属薄膜，从而提高其导电、导热等性能。
真空镀膜是将金属蒸发成蒸汽，然后在氧化铝陶瓷表面沉积形成金属薄膜的方法。
这种方法可以形成均匀、致密的金属薄膜，但需要高真空环境和复杂的设备。
热喷涂是将金属粉末加热到熔融状态，然后通过高速气流将其喷涂在氧化铝陶瓷表面形成金属薄膜的方法。
这种方法可以形成较厚的金属薄膜，但金属粉末的粒度和分布会影响金属薄膜的质量。
化学镀是将金属离子通过化学反应在氧化铝陶瓷表面还原成金属的方法。
这种方法可以形成均匀、致密的金属薄膜，但需要控制好反应条件和镀液的组成。
氧化铝陶瓷金属化可以提高氧化铝陶瓷的性能，使其在电子、航空航天、化工等领域得到广泛应用。
陶瓷金属化技术
陶瓷金属化技术-钼锰法新型陶瓷常用的钼锰法工艺流程与被银法基本相似。
其金属化烧结多在立式或卧式氢气炉中进行。
采用还原气氛，但需要含微量的氧化气体，如空气和水汽等，也可采用H2、N2及H2O三元气体。
金属烧结的温度，一般比瓷件的烧成温度低30~100℃。
[钼锰法也是烧结金属粉末法最重要的一种。
]金属件的膨胀系数与陶瓷的膨胀系数尽可能接近，互相匹配，封包陶瓷的金属应有较高的温度系数，封接与陶瓷内的金属应有较低的温度系数。
这样，陶瓷保持受压状态。
钼锰法的工艺流程图：1、金属化用的原料的处理与配制（1）钼粉：使用前先在纯，干的H2气氛中1100 ℃处理，并将处理过的钼粉100g加入500ml无水乙醇中摇动一分钟，然后静置三分钟，倾出上层的悬浮液，在静止数小时使澄清，最后取出沉淀在40 ℃下烘干。
（2）锰粉：电解锰片在钢球磨中磨48小时，以磁铁吸去铁屑，在用酒精漂选出细颗粒。
（3）金属化涂浆的配制与涂制：取100g钼锰金属的混合粉末（钼：锰=4：1），在其中加入2.5g硝棉溶液及适量的草酸二乙酯，搅拌均匀，至浆能沿玻璃棒成线状流下为准。
每次使用前如稠度不合适，可再加入少量硝棉溶液或者草酸二乙酯进行调节。
涂层厚度为50um。
金属化的机理：锰被水气中的氧气在800℃下氧化，高温下，熔入玻璃相中，减低其黏度。
玻璃相渗入钼层空隙，并向陶瓷坯体中渗透。
由于Al2O3在玻璃相中溶解-重结晶过程，因此在界面上往往存在大颗粒的刚玉晶体。
氧化锰还能与Al2O3生成锰铝尖晶石，或与SiO2生成蔷薇辉石。
钼在高温下烧结成多孔体，同时钼的表面被氧化，并渗入到金属化层空隙的玻璃相中，被润湿和包裹，这样容易烧结，并向瓷体移动。
冷却后，经书相层就通过过渡区而与瓷坯紧密的结合。
由于以上的高温反应在氧化铝瓷和钼锰金属化层之间形成有一厚度的中间层。
金属化层厚度约为50um时，中间层约为30um，金属化层厚度增加，中间层厚度也增加。
2、上镍在金属化烧成以后，为改善焊接时金属化层与焊料的润湿性能，许在上面上一层镍，可用涂镍再烧，也可用电镀的方法。
陶瓷表面金属化工艺流程
陶瓷表面金属化工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!Download Tip: This document has been carefully written by the editor. I hope that after you download, they can help you solve practical problems. After downloading, the document can be customized and modified. Please adjust and use it according to actual needs. Thank you!陶瓷表面金属化工艺流程如下：①表面清洁：首先，使用溶剂清洗陶瓷表面，去除油脂、灰尘等杂质，必要时通过超声波清洗或等离子清洗增强清洁效果，确保表面洁净无污染。
②粗化处理：为了提高金属层与陶瓷基体的结合强度，对陶瓷表面进行粗化处理，如喷砂、腐蚀或激光刻蚀，形成微观粗糙结构，增大表面积。
③活化处理：通过化学或电化学方法对粗化后的表面进行活化，如浸渍在特定的溶液中（如钛酸盐溶液），使陶瓷表面生成活性层，有利于金属层的附着。
④金属涂覆：采用物理气相沉积（PVD）、化学气相沉积（CVD）、电镀或溅射等方法，在陶瓷表面沉积一层薄而均匀的金属膜，常见的金属有铜、镍、金或银等。
⑤热处理加固：对于某些金属化工艺，如PVD、CVD，需进行后续的热处理步骤，以增强金属层与陶瓷基体之间的结合力，同时改善金属层的致密性和导电性。
⑥表面保护：根据应用需求，对金属化层进行保护处理，如涂覆绝缘层或保护漆，防止氧化、腐蚀，延长使用寿命。
⑦性能检测：最后，对金属化陶瓷部件进行电气性能、机械结合强度及耐腐蚀性等测试，确保满足特定的应用标准和要求。
陶瓷鎏银工艺
陶瓷鎏银工艺
陶瓷鎏银工艺是一种在陶瓷表面进行银金属化处理的工艺，其特点是利用纯银研磨成细粉，再经过高温处理，然后将银刷在器具表面。
这种工艺可以增加陶瓷的装饰效果和观赏价值，同时也可以提高陶瓷的耐用性和抗氧化性能。
在陶瓷鎏银工艺中，通常采用素烧或仅上一层稀释的釉烧制而成的瓷品，经过洁净处理后，在表面涂上银层，再进行镀镍、镀铜或镀钛、镀金等处理，最后制成鎏金品。
与传统做法不同，现代陶瓷鎏银工艺通常采用涂抹金汞齐然后加热的做法。
在使用陶瓷鎏银工艺时，需要注意一些细节问题。
首先，由于银粉的熔点较高，因此需要选择耐高温的陶瓷材料。
其次，银层的厚度和均匀度需要控制得当，否则会影响最终的装饰效果和性能。
此外，镀层的质量也是影响陶瓷鎏银工艺效果的重要因素，需要注意控制镀层的质量和均匀度。
总之，陶瓷鎏银工艺是一种具有较高技术含量的工艺，需要严格控制工艺参数和处理条件，才能获得最佳的装饰效果和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 陶瓷金属化
.
2 陶瓷金属化原理
陶瓷金属化
编辑
目录
陶瓷金属化产品的陶瓷材料为分为 96 白色氧化铝陶瓷和 93 黑色氧化铝陶瓷，成型方法为流延成型。类型主要 是金属化陶瓷基片，也可成为金属化陶瓷基板。金属化方法有厚膜法和共烧法。产品尺寸精密，翘曲小；金属和陶 瓷接合力强；金属和陶瓷接合处密实，散热性更好。可用于 LED 散热基板，陶瓷封装，电子电路基板等。
陶瓷金属化
编辑
陶瓷金属化是在陶瓷表面牢固地粘附一层金属薄膜，使之实现陶瓷和金属间的焊接，现有钼锰法、镀金法、镀 铜法、镀锡法、镀镍法、LAP 法（激光后金属镀）等多种陶瓷金属化工艺。 中文名
陶瓷金属化
含义
陶瓷表面牢固地粘附一层金属薄膜
方法
钼锰法、镀金法、镀铜法、镀锡法
陶瓷材料
96 白色氧化铝陶瓷等
.
. .
碳酸银或氧化银还原阶段（410~600℃）
. .
助溶剂转变为胶体阶段（520~600℃）
. .
金属银与制品表面牢固结合阶段（600℃以上）
.
陶瓷金属化步骤
1、煮洗
2、金属化涂敷
3、一次金属化（高温氢气气氛中烧结）
4、镀镍
5、焊接
6、检漏 7、检验
陶瓷的金属化与封接是在瓷件的工作部位的表面上，涂覆一层具有高导电率、结合牢固的金属薄膜作为电极。 用这种方法将陶瓷和金属焊接在一起时，其主要流程如下：
陶瓷表面做金属化烧渗→沉积金属薄膜→加热焊料使陶瓷与金属焊封
目前，国内外以采用银电极最为普遍。整个覆银过程主要包括以下几个阶段：
.
黏合剂挥发分解阶段（90~325℃）
陶瓷在金属化与封接之前，应按照一定的要求将一勺接好的瓷片进行相关处理，以达到周边无毛刺、无凸起， 瓷片光滑、洁净的要求。在金属化与封接之后，要求瓷片沿厚度的周边无银层点。
陶瓷金属化原理
编辑
由于陶瓷材料表面结构与金属材料表面结构不同，焊接往往不能润湿陶瓷表面，也不能与之作用而形成牢固的 黏结，因而陶瓷与金属的封接是一种特殊的工艺方法，即金属化的方法：先在陶瓷表面牢固的黏附一层金属薄膜， 从而实现陶瓷与金属的焊接。另外，用特制的玻璃焊料可直接实现陶瓷与金属的焊接。
