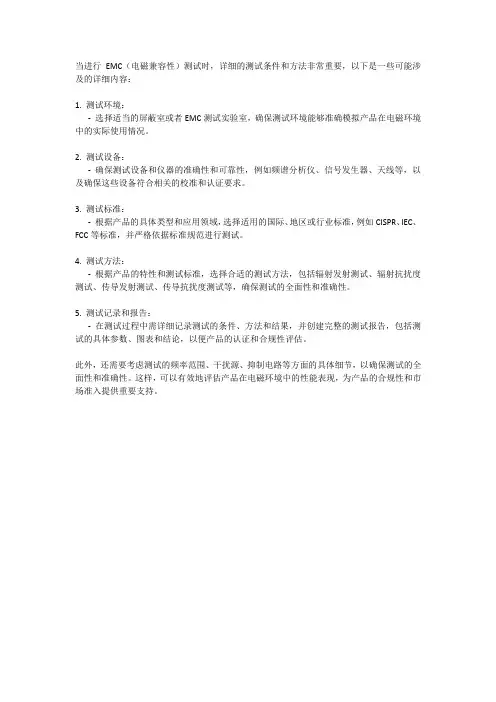

emc测试条件和方法
当进行EMC（电磁兼容性）测试时，详细的测试条件和方法非常重要，以下是一些可能涉及的详细内容：
1. 测试环境：
-选择适当的屏蔽室或者EMC测试实验室，确保测试环境能够准确模拟产品在电磁环境中的实际使用情况。
2. 测试设备：
-确保测试设备和仪器的准确性和可靠性，例如频谱分析仪、信号发生器、天线等，以及确保这些设备符合相关的校准和认证要求。
3. 测试标准：
-根据产品的具体类型和应用领域，选择适用的国际、地区或行业标准，例如CISPR、IEC、FCC等标准，并严格依据标准规范进行测试。
4. 测试方法：
-根据产品的特性和测试标准，选择合适的测试方法，包括辐射发射测试、辐射抗扰度测试、传导发射测试、传导抗扰度测试等，确保测试的全面性和准确性。
5. 测试记录和报告：
-在测试过程中需详细记录测试的条件、方法和结果，并创建完整的测试报告，包括测试的具体参数、图表和结论，以便产品的认证和合规性评估。
此外，还需要考虑测试的频率范围、干扰源、抑制电路等方面的具体细节，以确保测试的全面性和准确性。
这样，可以有效地评估产品在电磁环境中的性能表现，为产品的合规性和市场准入提供重要支持。
EMC测试国际标准
EMC测试EMC即电磁兼容性，是指“一种器件、设备或系统的性能，它可以使其在自身环境下正常工作并且同时不会对此环境中任何其它设备产生电磁干扰。
”意指电子机器有两面性，一个为干扰源对其他电子仪器造成的影响，一个为受到周围电子仪器发生的干扰影响，才有EMC的论题出现。
EMC的产品认证，目前主要依据的法规有FCC，CISPR，ANSI，VCCI及EN┅等国际规范，而这些EMC标准对于产品的测试要求，可分为两大测试题，一为电磁干扰(EMI)测试，另一为电磁耐受性(EMS)测试。
EMC测试主要分类1.EMI（Electro-Magnetic Inte rf erence）---电磁骚扰测试此测试之目的为：检测电器产品所产生的电磁辐射对人体、公共电网以及其他正常工作之电器产品的影响。
EMI测试主要包含什么内容？Radiated Emission －辐射骚扰测试Conducted Emission－传导骚扰测试Harmonic－谐波电流骚扰测试Flicker－电压变化与闪烁测试2. EMS（Electro-Magnetic Susceptibility）---电磁抗扰度测试此测试之目的为：检测电器产品能否在电磁环境中稳定工作，不受影响。
EMS测试主要包含什么内容？ESD－静电抗扰度测试RS－射频电磁场辐射抗扰度测试CS－射频场感应的传导骚扰抗扰度测试DIP－电压暂降，短时中断和电压变化抗扰度测试SURGE－浪涌（冲击）抗扰度测试EFT－电快速瞬变脉冲群抗扰度测试PFMF－工频磁场抗扰度测试杂散定义：指用标准测试信号调制时在除载频和由于正常调制和切换瞬态引起的边带及邻道以外离散频率上的辐射（既远端辐射）。
杂散辐射按其来源可分为传导型和辐射型两种。
传导杂散：指在天线的接头处50欧姆负载上测得的任意离散信号的电平功率。
辐射杂散：测试设备的机壳、结构及互连电缆引起的杂散骚扰。
测试条件首选在电波暗室内进行，或是在户外进行。
EMC主要测试项目及测试方法详解
EMC主要测试项目及测试方法详解第一篇：传导发射(Conducted Emission)传导发射（Conducted Emission）测试，通常也会被成为骚扰电压测试，只要有电源线的产品都会涉及到，包括许多直流供电产品，另外，信号/控制线在不少标准中也有传导发射的要求，通常用骚扰电压或骚扰电流的限值（两者有相互转换关系）来表示，灯具中的插入损耗测试（直接用dB表示）也属于传导测试范畴。
1. 测试标准：有CISPR22（ITE），CISPR14-1（家电和工具），CISPR13（A V），CISPR15（灯具），CISPR11（ISM），其他产品及产品类标准都是引用以上标准的测试方法，以引用CISPR22居多。
2. 测试方法：1) 仪器和设备：接收机、LISN（线路阻抗稳定网络，或叫AMN人工电源网络）、模拟手、被动电压探头、电流探头（与电流探头配合使用的CDN，容性电压探头）、DIA（断续干扰分析仪，用于测试CISPR14-1中的断续干扰）、测插入损耗的一整套设备等，当然，PC也不可少，DIA需要遵循CISPR16-1-1的要求，其他辅助设备需要遵循CISPR16-1-2的要求。
2) 测试布置：分台式与落地式，台式设备离LISN 80cm，离接地平板40cm（这里的接地平板可以是水平接地板，也可以是屏蔽室的垂直接地内墙），落地式设备离接地平板距离随不同标准有不同的偏差允许，CISPR14-1,15里面是10cm +/- 25%，13里面是up to 12mm，22里面是up to 15cm, 11里没有明确距离，只说了需要与接地板用绝缘材料隔开。
辅助设备的布置也随测试标准的不同有出入，CISPR22中辅助设备离主设备10cm，相互之间的互联线至少离接地平板40cm。
手持II类设备需要包模拟手。
CISPR15中自镇流荧光灯需要罩在一个辅助锥形金属罩里。
3) 测试频段：大多是150kHz-30MHz，CISPR15是例外（骚扰电压9kHz-30MHz，插入损耗150kHz-1,605kHz）。
EMC测试方法介绍
EMC测试方法介绍1. 射频辐射测试（Radiated Emission Test）：该测试方法旨在评估产品在正常条件下辐射的电磁能量水平。
测试人员将产品放置在一个电磁吸收室（Anechoic Chamber）中，通过控制射频天线的位置和功率来测量产品在各个频段上的辐射电磁能量。
测试结果应与相关的国际、国家和地区标准进行比较，确保产品在可接受范围内。
2. 射频传导测试（Conducted Emission Test）：该测试方法旨在评估产品在电源线上传导的电磁能量水平。
测试人员使用特定的测试设备将产品的电源线连接到射频信号源上，并测量产品在各个频段上的传导电磁干扰水平。
测试结果应与相关标准进行比较，以确保产品在可接受范围内。
3. 射频灵敏度测试（Radiated Susceptibility Test）：该测试方法旨在评估产品在电磁环境中受到的干扰程度。
测试人员将产品放置在一个模拟真实工作环境的电磁辐射场中，并逐步增加电磁辐射水平，以确定产品受到影响的电磁辐射水平。
测试结果应与相关标准进行比较，以确保产品的性能不会受到干扰。
4. 电压传导测试（Conducted Susceptibility Test）：该测试方法旨在评估产品在电磁环境中受到的传导干扰水平。
测试人员使用特定的测试设备将产品的电源线连接到模拟干扰源上，并逐步增加干扰水平，以确定产品受到影响的干扰水平。
测试结果应与相关标准进行比较，以确保产品的性能不会受到干扰。
5. 静电放电测试（Electrostatic Discharge Test）：该测试方法旨在评估产品对静电放电的耐受能力。
测试人员使用一个带有特定电极的放电枪对产品进行静电放电，以确定产品在正常使用条件下的耐受能力。
测试结果应与相关标准进行比较，以确保产品在可接受范围内。
6. 增强耐受测试（Enhanced Immunity Test）：该测试方法旨在评估产品在电磁环境中受到各种干扰源的干扰程度。
EMC主要测试项目及测试方法详解
1)仪器和设备：
a) 电场辐射：接收机（1G以下）、频谱仪（1G以上）、电波暗室、天线（1G以下一般用双锥和对数周期的组合或用宽带复合天线，1G以上喇叭天线）；
b) 磁场辐射：接收机、三环天线或单小环远天线；
c) 骚扰功率：接收机、功率吸收钳。
接收机遵循CISPR16-1-1的要求，天线、场地遵循CISPR16-1-4的要求，吸收钳遵循CISPR16-1-3的要求。
c)骚扰功率：分台式与落地式，台式设备放在0.8m的非金属桌子上，离其他金属物体至少0.8m（通常是屏蔽室的金属内墙，这个距离要求在CISPR14-1中是至少0.4m）；落地式设备放在0.1m的非金属支撑上；被测线缆（LUT）布置在高0.8m、长6m的功率吸收钳导轨上
3)测试频段：电场辐射一般是30MHz-1GHz（有些产品需要测超过1G，根据具体标准的规定），磁场9kHz-30MHz，骚扰功率30-300MHz。
6)测试过程：
根据-3-2：首先确定设备的分类Class A/B/C/D，在谐波分析软件中选择分类，设定测量时间（测量时间需要足够长以满足测试可重复性的要求，一般默认是2.5min）。设备工作模式的选择首先参照附录C，如果在附录C中没有列出，那么选择合适的工作方式使之产生最大谐波电流。谐波分析软件会根据采样电流算出各次谐波电流的大小，并与限值比较得出测试结果。
根据-3-12：首先假定设备最小短路比（Minimum Rsce）为33，然后根据不同设备类型（单相、平衡三相等）选择限值与实际测量得到的设备产生的各次谐波电流、总谐波畸变（THD）、加权谐波畸变（PWHD）几个参数作比较，若设备产生的这些参数满足短路比33条件下的限值，那OK，厂家可以在说明书中宣称“Equipment complying with IEC 61000-3-12”，可以不受限制的连入供电系统；如果设备产生的几种参数超过短路比33条件下的限值，那么可以根据测量得到的值，并参考其他更高短路比（66，120或更大等）的限值，重新确定设备的最小短路比，根据新的最小短路比，结合设备的额定电流，可以算出所接入电网需要的最小短路容量（Ssc），厂家需要在说明书中指出需要用户向供电部门确认设备所接入的电网拥有超过该短路容量的能力。-3-2附录C中的设备工作模式要求同样适用于-3-12。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
EMC测试的条件与方法
测试依赖3个方面因素：方法、技术、设备。
方法由测量原理和测试设备的使用方法两者来确定，技术是为了得到正确的测试结果（较高的准确度）而采取的一切测试手段，设备则是体现上述两个因素为测试服务的一切技术装置。
这些都必须标准化，以保证测试具有重现性和真实性。
EMC测试条件由测试方法决定。
具体测试方法分为在实验室条件下进行的试验台法和在实际使用条件下进行的现场法。
要模拟现场可能碰到的所有干扰现象是不可能的，特别是现场法具有无法克服的局限性。
但通过标准化的测试可以较全面地获取被测设备EMC性能如何的信息。
为此，国际上推荐首先采用试验台法，除非无法在实验室进行，一般不用现场法。
抗扰度测试主要方法是按照设备所处的电磁环境条件，结合用户对设备采取的措施，选择合适的严酷度等级，依照有关测试方法进行测试，最后根据产品标准提出的合格判决条件评定测试结果是否合格。
这是抗扰度测试与其它测试主要差异之处。
电磁环境中的电磁骚扰源、电磁骚扰源对设备的耦合方式、设备对电磁骚扰的敏感度以及用户对工作现场的防护措施直接与严酷度等级相关。
即使用环境决定了干扰的形式，安装防护条件决定了干扰的严酷度等级。
GB/T13926.4具体规定了在电磁环境中与严酷度等级相对应的设备工作下的电气环境条件：
1级，具有良好保护的环境，如计算机房；
2级，受保护的环境，如工厂和电厂的控制室或终端室；
3级，典型的工业环境，如工业过程装置、电厂和露天高压变电所的继电器房等场所；
4级，严酷的工业环境，如电站、未采取特殊安装措施的工业过程设备、室外区域等。
IEC801－5中针对电涌的源为电力切换瞬变或间接雷击的闪电瞬变，对设备的安装条件与防护设施作如下分类（适用电涌）：
0类：保护良好的、有一次和二次过压保护的电气环境，通常处于特殊的房间内，电涌电压不会超过25V；
1类：局部保护的、有一次过压保护的电气环境，电涌电压不超过500V；
2类：电源线与其它线路分离开，电缆隔离良好的电气环境，电涌电压不超过1kV；
3类：电源电缆与信号电缆并行敷设的电气环境，电涌电压不超过2kV；
4类：互连线象室外一样沿着电源电缆敷设，且电子线路和电气线路均使用电缆的电气环境，电涌电压不超过4kV；
5类：非人口稠密区内电子装置联接电讯电缆和架空电源线的电气环境。
对0类不做电涌测试。
一般电源产品处于1类或2类电气环境，可选择严酷度等级为1级或2级。
必须指出，把环境作为抗扰度测试的相关条件是抗扰度测试的重要特点。
因为如果忽视这些相关，不考虑装置的应用工作环境条件，而认为装置应该"独立"，应该适合于插入任何一种组合装置（或系统）中，就会由此产生所有被测装置都必须接受全部项目的干扰试验，并且要达到最高严酷度等级的错误结论。
这不仅对要用的装置造成过高的不合理的严格限制，而且还会因需要进行大量试验而不得不承担很大的经济负担。
另外，抗扰度测试涉及到高压信号，除了应严格遵守有关安全规定外，还有必要在抗扰度实验后再对设备进行安全测试。
对于交流稳压电源这类大功率电工产品，选取从市电导入的以高频、高能为特征的抗扰度项目，并且选择较其它电工、电子产品要高的严酷度等级，是必要的。
抗扰度测试的另一重要特点是对试验发生器技术参数作出严格而明确的规定。
为了对设备的抗扰度性能进行比较，就要有一种能产生比较一致并可重复再现的试验装置，这就是干扰模拟发生器。
显然必须规定发生器的输出内阻、输出波形要求、开路电压幅度与误差；以保证试验结果的一致，重复性好。
否则，因不同被测设备源端阻抗不同，对发生器的阻抗匹配不同而无法使发生器在带载下输出波形或幅度相同。
实际上，阻抗不匹配就是抑制电磁骚扰的一个有效手段。
交流稳压电源对外界（通过市电网络）的电磁骚扰测试项目有：谐波传导干扰测试、高频传导干扰测试。
谐波传导干扰测试是对设备的电源进线入端工频电流谐波进行测试；测出40次以下各次电流谐波最大值，对三相电源还应测试中线的电流谐波。
在交流稳压电源性能项目中以源电流相对谐波含量来考核此项目。
交流稳压电源的传导干扰试验同其它电子产品一样，可采用GB6833－86电子测量仪器电磁兼容性试验规范（参照采用HP公司标准或GB9254－88信息技术设备的无线电干扰极限值和测量方法（等效采用CISPR
221985）。
高频传导干扰测试中一个重要测试装置是要用人工电源网络（Artificial Main Network），在美国标准中则称为电源阻抗稳定网络（Line Impedance Stabilization Network, LISN）。
这是由于不同电力条件下，市电在不同设备电源输入端呈现的高频阻抗也不相同，为使测试结果反映真实情况，必须在受试设备与其电源端子间接入合乎要求的网络，该网络既能使设备与电网间实现射频隔离，又能为设备提供稳定的高频阻抗。
人工电源网络的支路数与供电系统的线路数相同，网络与干扰测量仪之间的连接应保证阻抗匹配（50Ω/50μH），对每根电源线分别进行测试，测量的是干扰电压值。
GJB152－86则推荐采用电流探头法测量传导干扰电流；其中在电源线与地之间并接10μF穿心电容器，作用与LISN相同。
电流探头法使用简便，测量迅速，便于现场测试，较接近实际情况，可能今后测量以其为主。
此外，军标采用峰值检波器，GB9254采用准峰值检波器。
射频辐射干扰测试较复杂，涉及到测试场地、天线、测试线路连接等测试问题。
测试场地为野外开阔、背景电磁噪声电平至少比允许极限值小6dB。
这种要求很难实现，标准还推荐可以用电磁屏蔽室（还有如电波暗室等）作为替换。
测试辐射场强时被测设备应严格按实际工作方式接线，电源线、信号线都不允许特意卷曲、收缩，以反映真实性。
总之，基于交流稳压电源使用价值要求，其EMC性能应当是：除了本身能达到较高严酷度等级的抗扰度指标、合格的电磁干扰限制以及提供合适的交流电压条件外，更重要的是要为其负载（对EMI敏感的电子仪器设备特别是信息技术设备），在较严酷电磁环境条件下工作，提供充足的EMC安全裕度。
这不但是交流稳压电源的基本功能，而且也是对其的EMC要求及对其进行EMC测试的依据。
