液压拔轮器(拉马)
液压拔轮器(拉马)，10T整体式液压拔轮器，分体式液压拔轮器(5T,10T),液压拔轮器5吨拔轮器10吨拔轮器
一体式液压拉马/液压拔轮器/液压扒子/四爪拉马
整体式液压拉马，整体式拔轮器，分体式拔轮器，四爪拔轮器
性能参数
型号规格DYZ-5DYZ-10DYZ-20DYZ-30DYZ-50
安全负重T510162545
行程mm60606060100
三爪调节范围mm50-25050-300100-400150-500200-550
泵额定压力MPa4063636370
一、工作原理
液压拉马是以液压起动杆直接前进移动，故推动杆本身不作转动。钩爪座又可随螺纹直接作前进后退之调距，操作时只要把手前后小幅度摆动，油压起动杆前移，钩爪相对应后退，把被拉物体拉出。
4、液压拉马的活塞起动杆有效距只有50mm，故使用时伸距不得大于50mm,当没有拉出时停止，松开回油阀门，让活塞起动杆缩回去，调好后第二次再重复1、2、3步骤拉出为止。
5、欲使活塞起动杆缩回去，只须用手柄开槽端将回油阀杆按逆时针方向微微旋松，活塞起动杆在弹簧作用下渐渐回缩。
6、使用前应根据被拉物体的外径，拉距及负载力，选择相应吨位的液压拉马，切忌超载使用，避免损坏。
二、应用范围
液压拉马是一种替代传统拉马的理想化新工具。操作方便，使用省力，不受场地限制，本拉马结构紧凑，使用灵活，重量轻，体积小，携带方便，适用于工厂、修理场所。
三、使用方法与注意事项
1、使用时先把手柄的开槽端套入回油阀杆，并将回油阀杆按顺时针方向旋紧。
2、把钩爪座调整到爪钩抓住所拉物体。
3、手柄插入掀手孔内来回掀动活塞起动杆向前平稳前进，爪钩相应后退，把被拉物体拉出。
液压拔轮器执行标准
液压拔轮器执行标准液压拔轮器是一种用于拆卸机械轴承、齿轮等零部件的工具，其采用液压原理，通过施加压力将零部件从轴上拔除。
为确保液压拔轮器的安全性、可靠性和性能，制定相应的执行标准显得尤为重要。
本文将深入研究液压拔轮器的标准规范，并探讨其在机械维修中的应用。
一、液压拔轮器的基本原理液压拔轮器利用液体在封闭容器中的传递性质，通过增加或减小容器中的液体体积来产生压力。
这种原理应用在拔轮器上，通过施加压力来实现零部件的拔除。
二、液压拔轮器的主要标准ISO标准：国际标准化组织（ISO）发布了一系列与液压工具相关的标准，如ISO 10100《液压拔轮器工具》等，这些标准规定了液压拔轮器的设计、尺寸、性能和安全要求。
GB标准：中国国家标准（GB）同样制定了一些与液压拔轮器相关的标准，如GB/T 10062《液压拔轮器工具》等，这些标准通常是ISO标准在国内的采纳和本地化。
行业标准：一些行业可能根据特定的需要，制定了自己的标准，以确保液压拔轮器在特定工作环境中的适用性。
三、液压拔轮器标准中的关键参数额定压力：标准规定了液压拔轮器的额定工作压力，以确保其在正常工作范围内的安全性和稳定性。
拔取力：液压拔轮器的拔取力是指其在实际操作中能够施加到零部件上的力，是评估其性能的重要指标。
适用范围：标准中通常规定了液压拔轮器适用的零部件类型、尺寸范围，以确保其具有一定的通用性。
安全性能：液压拔轮器标准要求其在设计和使用中考虑到安全因素，以防止因操作不当或设备故障导致的意外事故。
四、液压拔轮器在机械维修中的应用轴承拆卸：液压拔轮器常用于轴承的拆卸，通过施加压力将轴承从轴上拔除，避免了传统拆卸方法可能带来的损坏。
齿轮卸载：在机械维修中，液压拔轮器可以用于卸载齿轮，提高了齿轮的更换和维护效率。
联轴器拆装：液压拔轮器也适用于联轴器等零部件的拆卸和装配，确保了机械连接的可靠性。
五、液压拔轮器的未来发展趋势智能化技术应用：随着智能化技术的发展，液压拔轮器可能会结合传感器和控制系统，实现更智能、自动化的操作。
一体式液压手动拉马安全技术操作规程范本
一体式液压手动拉马安全技术操作规程范本1. 引言本操作规程适用于一体式液压手动拉马的安全操作，旨在确保作业人员在操作过程中安全可靠，并最大程度地避免作业事故的发生。
2. 安全要求2.1 作业人员必须经过相关培训，具备相应的操作技能和安全意识；2.2 作业人员必须穿戴符合要求的个人防护装备，并检查其完好性；2.3 作业前必须仔细检查拉马设备是否正常运转，无异常声响和泄漏现象；2.4 在操作过程中，禁止将手或其他身体部位放入机器运动的区域；2.5 作业时，应确保周围环境整洁，无易燃、易爆等危险物品；2.6 作业结束后，需对设备进行清洁、检查及维护保养，确保设备在下次作业前处于良好状态。
3. 操作步骤3.1 在进行操作之前，确认拉马设备与被拉物件之间的联系是否牢靠，且没有松动的现象；3.2 检查液压系统油位是否在规定范围内，如过低应添加适量液压油；3.3 打开拉马设备的液压油泵，观察是否有泄漏现象，待泵压建立后，油压表显示正常后方可进行下一步操作；3.4 操作人员应站在安全位置，用手抓住准备拉动的拉杆，将拉杆拉向自己的方向，保持均匀用力；3.5 在拉动的过程中，操作人员应注意观察拉杆、链条、吊钩等部件是否有异常，一旦发现异常应立即停止操作，并报告维修；3.6 当达到要求的拉动距离后，应缓慢放松拉杆，注意防止突然松开引起的伤害。
4. 应急处理4.1 在操作过程中，如发现液压系统压力异常升高或突然下降，应立即停止操作，并拔掉电源，然后报告维修；4.2 如遇意外情况，如设备倾覆、链条断裂等，应立即停止操作，并迅速将现场全部人员撤离至安全区域，同时通知相关人员进行应急处理；4.3 在应急处理过程中，应根据情况使用灭火器材进行灭火，并等待专业救援力量的到来。
5. 管理措施5.1 定期对拉马设备进行检查和维护，确保设备的正常运转；5.2 作业定期进行安全技术培训，提升操作人员的技能和安全意识；5.3 加强对拉马设备作业过程的监督，及时发现并纠正操作不规范的行为；5.4 对作业人员积极奖惩，提高安全意识和责任感。
液压拉马的用途
液压拉马的用途液压拉马是一种常见的液压工具，广泛应用于各个领域。
它的主要作用是通过液压力来实现大力量的推拉或举升工作，适用于各种工程施工、维修、救援和紧急情况处理等场合。
下面将详细介绍液压拉马的用途。
1. 汽车维修液压拉马在汽车维修中起着重要作用。
比如，当汽车发生事故或被困在狭窄的空间中时，液压拉马可以用来推拉变形的部件，解救被困人员。
此外，在更换汽车零部件时，液压拉马也可以用来举升汽车，便于维修人员进行相关工作。
2. 建筑工程液压拉马在建筑工程中也有广泛的应用。
比如，在拆除建筑物或重型设备时，液压拉马可以提供强大的推拉力，帮助工人快速而安全地完成工作。
此外，液压拉马还可以用来调整建筑物的位置，改变建筑物的水平或垂直度。
3. 铁路维修液压拉马在铁路维修中起着至关重要的作用。
例如，在铁路道岔维修中，液压拉马可以用来推动或拉动道岔机构，调整铁轨的位置，确保列车能够平稳通过。
此外，液压拉马还可以用来举升铁轨，方便铁路工人进行维修和更换。
4. 桥梁施工液压拉马在桥梁施工中也发挥着重要的作用。
例如，在悬索桥或斜拉桥的建设过程中，液压拉马可以用来调整和拉伸钢索，确保桥梁的稳定和安全。
此外，液压拉马还可以用来推动桥墩、桥梁构件等重型物体，帮助工人完成桥梁的组装和安装。
5. 矿山救援液压拉马在矿山救援中起到了重要的作用。
当矿井发生坍塌或事故时，液压拉马可以用来推动重物、打开被困的通道，为救援人员提供更多的生存空间。
此外，液压拉马还可以用来举升和固定重型设备，确保救援工作的顺利进行。
6. 航空航天液压拉马在航空航天领域也有着广泛的应用。
例如，在飞机维修中，液压拉马可以用来举升飞机，方便工程师进行维修和检查。
此外，在航天器的组装过程中，液压拉马可以用来推动、拉伸和固定各种零部件，确保航天器的正确组装和安全发射。
液压拉马具有广泛的用途，可以应用于汽车维修、建筑工程、铁路维修、桥梁施工、矿山救援、航空航天等领域。
它的使用可以提高工作效率，保证工作安全，为各行各业的工作者提供了强大的帮助。
怎样使用液压拉马
怎样使用液压拉马液压拉马是一种用于提拉和推挤重物的工具，通常用于汽车修理和建筑工程中。
它通过利用液压原理和手柄操作来产生高压力并提供大力量。
本文将介绍如何正确使用液压拉马。
步骤一：选择正确的液压拉马液压拉马有各种各样的形状和大小，选择正确的拉马取决于你要完成的任务和工作的环境。
例如，如果你要使用液压拉马进行汽车维修，则需要选择适合汽车的液压拉马，通常大小为2至20吨。
在工作之前，确保你已选择了适合你任务的正确液压拉马。
步骤二：保持液压拉马清洁和维护液压拉马的维护对于确保其长期有效性非常重要。
使用前，请检查拉马是否处于清洁状态，并检查手柄和液压缸是否正常。
培训员工时也要强调维护的重要性，并确保工具在锁定状态下存放在干燥的地方。
步骤三：安全操作使用液压拉马时，必须保持安全：在使用之前，检查液压管路是否正常并确保设备没有漏气或泄漏。
使用过程中，需要遵守使用手册中的安全操作规程，并捆绑和固定工作物体以避免意外发生。
在使用米家时，切勿过度使用，以防止损坏机器和设备。
步骤四：正确使液压拉马工作液压拉马的基本工作原理是，将压缩空气或氮气引入液压缸，从而通过高压产生很大的力量。
本步骤介绍正确使用液压拉马的步骤。
1.检查液压拉马的工作环境和工作物体。
如果必要，请使用工具来清除障碍物，以确保工具操作得到保障。
2.手动泵动液压拉马，直到活动臂进入接触区，向机器施加根据距离和力量逐渐变化的外力。
3.确保拉马接触工作物体并调整施加力量的方向。
不要在工作物体上偏移活动臂，以免产生不必要的弯曲或挠曲应力。
4.向液压拉马添加最小的压缩量并观察反应。
通过对液压拉马的推拉来获取适当的反应，直到加入足够量的气体或液体，产生合适的力量来满足工作要求。
总结液压拉马是一种十分有用的工具，但是在使用前需要选择适合任务和环境的工具，并保持清洁和维护。
在工作中要始终保持安全，并正确使用液压拉马以产生所需的高压和力量。
在使用液压拉马之前，请参阅使用手册，以确保使用手册中的操作步骤符合你的需求。
全自动液压拉马机安全操作规程
全自动液压拉马机安全操作规程液压拉马机是一种用于工业生产的设备，主要用于拉伸、弯曲、压缩等加工工艺。
在使用液压拉马机时，必须做好安全防护措施，保障操作人员的人身安全和设备的正常使用。
一、操作前的准备1.检查液压拉马机的外观和结构是否完好，机器电路是否符合要求，电源是否正常接通。
如发现不正常应当及时处理，不得在不安全的条件下进行操作。
2.清理液压拉马机及操作区域内的任何障碍物，以确保操作过程中不会被妨碍。
3.根据加工件的尺寸和形状选择相应的模具，并检查模具是否完好，是否运转灵活。
4.根据工件的物理性能，选择相应的工作流程和液压参数，每次操作前应留出足够的时间进行调整。
二、操作过程中的注意事项1.在加工工件前，应根据工件的物理性能和尺寸，选择适当的工作流程和液压参数，并在实际操作中加以调整。
2.在操作过程中，需要严格按照工作流程依次进行，不得随意调整或更改。
3.当液压拉马机开始工作后，操作人员应始终保持警觉和注意力集中，并随时关注机器运行情况，发现异常情况应及时停机处理。
4.操作人员要合理安排力量，并注意力的分配，严格遵守操作规程，防止意外事件发生。
5.在操作过程中，不得进行无关人员进入和接触设备的行为，如需接收、传递信息等，应由专人负责。
三、操作后的处理1.操作结束后，应关闭液压拉马机的电源，并将机器清洗干净。
2.拆卸模具时应先关断电源，严格按照操作规程进行，防止模具损坏。
3.对液压拉马机进行定期保养，及时清理机器内防护材料和润滑油，维护机器的正常运转。
四、安全注意事项1.在操作液压拉马机时，不得穿戴松敞的衣服，应穿戴适合的工作服，并戴上作业帽。
2.在清洗液压拉马机时，应先关断电源，严格按操作规程进行，并使用不易引燃的清洗剂。
3.不得在操作区域内存放易燃、易爆、有毒、有害等物品。
每次操作结束后，应及时清理操作区域。
4.在液压拉马机使用过程中，应勿将手、头、身体等部位伸入机器内部。
5.在液压拉马机使用过程中，如出现零件脱落或异常情况，应及时进行停机处理，绝不能拖延或忽视处理。

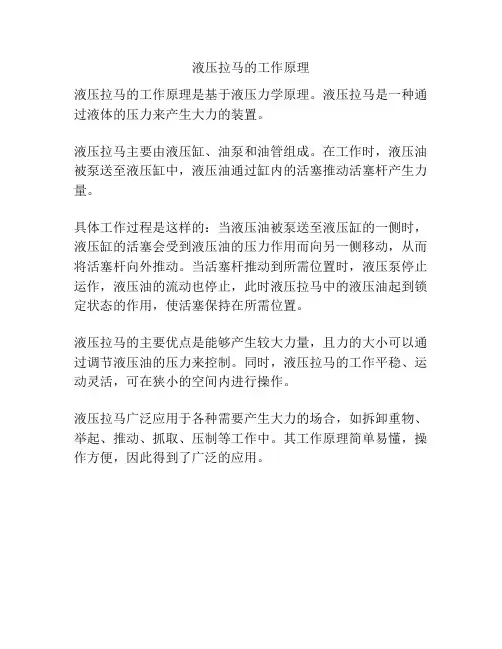

液压拉马的工作原理
液压拉马的工作原理
液压拉马的工作原理是基于液压力学原理。
液压拉马是一种通过液体的压力来产生大力的装置。
液压拉马主要由液压缸、油泵和油管组成。
在工作时，液压油被泵送至液压缸中，液压油通过缸内的活塞推动活塞杆产生力量。
具体工作过程是这样的：当液压油被泵送至液压缸的一侧时，液压缸的活塞会受到液压油的压力作用而向另一侧移动，从而将活塞杆向外推动。
当活塞杆推动到所需位置时，液压泵停止运作，液压油的流动也停止，此时液压拉马中的液压油起到锁定状态的作用，使活塞保持在所需位置。
液压拉马的主要优点是能够产生较大力量，且力的大小可以通过调节液压油的压力来控制。
同时，液压拉马的工作平稳、运动灵活，可在狭小的空间内进行操作。
液压拉马广泛应用于各种需要产生大力的场合，如拆卸重物、举起、推动、抓取、压制等工作中。
其工作原理简单易懂，操作方便，因此得到了广泛的应用。
分体式拉马工作原理
分体式拉马工作原理介绍分体式拉马是一种常用的液压传动装置，广泛应用于各种工程机械和农业机械中。
本文将详细介绍分体式拉马的工作原理，包括结构组成、工作步骤和应用场景。
组成结构分体式拉马由下位机构和上位机构组成。
下位机构包括液压缸、液压泵和液压阀等，上位机构则由传感器、控制器和执行机构组成。
下位机构下位机构是分体式拉马的核心部件，主要包括以下几个部分：1.液压缸：液压缸由活塞、活塞杆和缸体组成。
当液体从液压泵经过液压阀进入液压缸时，液压缸内的活塞会受到液压力的作用，从而产生线性运动。
2.液压泵：液压泵主要负责将液体从低压状态压缩为高压状态，以提供足够的液压力给液压缸。
常见的液压泵包括齿轮泵、柱塞泵和叶片泵等。
3.液压阀：液压阀用于控制液压系统的流量、压力和方向。
根据实际需要，液压系统可以采用不同类型的液压阀，例如单向阀、溢流阀和换向阀等。
上位机构上位机构主要负责监测和控制分体式拉马的工作状态，以及发出相应指令。
其中关键的组成部分包括：1.传感器：传感器用于实时检测液压系统的压力、流量和位置等参数，并将其转化为电信号送至控制器。
常见的液压传感器有液压压力传感器、液压流量传感器和位移传感器等。
2.控制器：控制器接收传感器反馈的信号，并通过对液压阀的控制，调节液压泵的输出以及液压缸的运动。
控制器可以采用PLC控制器或者其他控制单元。
3.执行机构：执行机构是指根据控制器的指令，实际进行相应动作的部件。
对于分体式拉马来说，执行机构就是液压缸。
工作步骤分体式拉马的工作可以划分为以下几个步骤：1.液压泵启动：液压泵开始工作，将液体从油箱中吸入，并通过液压管道送至液压阀。
2.液压阀控制：控制器接收到传感器的反馈信号后，通过液压阀控制液体的流动。
根据需要，液压阀可以实现液压系统的压力调节、流量控制和方向切换等功能。
3.液压缸运动：液体经过液压阀进入液压缸，液压力作用于活塞上，从而使活塞实现线性运动。
液压缸的运动方向和距离可以根据控制器的指令进行调节。
三爪液压拉马标准
三爪液压拉马标准
液压拉马是一种常用的液压工具，用于举升、推拉和固定重物或设备。
三爪液压拉马是其中一种类型的液压拉马，它使用三个爪形脚来提供更稳固和平衡的支撑。
三爪液压拉马的标准通常包括以下几个方面：
1. 承载能力：标准将会规定拉马的最大承载能力，即能够安全举起或移动的最大重量。
这是确保在使用过程中不会超过其设计和安全负荷的关键指标。
2. 工作范围：标准还将规定拉马的最小和最大工作高度、最小和最大拉伸距离等参数。
这些参数可以帮助用户选择适合特定工作需求的拉马。
3. 设计和制造要求：标准将包含有关三爪液压拉马的设计和制造要求，以确保其安全可靠性。
这可能包括材料选择、结构强度、密封性能、防止泄漏的要求等。
4. 操作要求：标准可能会提供对三爪液压拉马操作的指导，例如正确的使用方法、安全注意事项、维护保养要求等。
这有助于用户正确、安全地操作拉马并延长其使用寿命。
需要注意的是，具体的三爪液压拉马标准可能会因不同的国家、行业和应用而有所差异。
在购买和使用三爪液压拉马时，建议参考所在地区的相关标准和规范，并遵循生产厂家的指导。
安全培训课件------拉马使用
手柄插入掀手孔内来回掀动活塞起动杆 向前平稳前进，爪钩相应后退，把被拉物 体拉出。
04 拉马的注意事项
注意事项
切勿扭绞，曲折，弯曲软管。 切勿使软管受到重力冲击。 设备勿近火源，高温和焊花。 三爪液压拉马勿近腐蚀性物质。 切勿让液压缸活塞过分展开。 切勿令液压缸受到突加荷载。 液压泵只能进行水平方向工作或者液压管 口垂直向下 时做垂直方向工作，通气螺口 处于打开位置。 保证液压缸有一个坚固的水平底部，在举 升点正确举起负荷并且不侧滑。切勿在偏 离中心或者在活塞的边缘处进行举升作业 。可配倾斜鞍座来抵消倾斜角为5度以内负 荷。
பைடு நூலகம்
拉马的使用
按规定穿戴好劳动防护用品。
进行空运转，检查油泵运转是否正常，结构是 否正常。
保持拉马顶杆与工件的同轴度，以使拉马脚受 力均匀。
在拉拔过程中，拉马的侧面严禁站人，以防发 生伤害。
油缸压力不要超过油缸额定压力的2/3。
用后复位，切断电源。
拉马的使用方法
拉马的使用
使用时先把手柄的开槽端套入回油阀杆 ，并将回油阀杆按顺时针方向旋紧。
手动拉马的原理
使用时用三个抓爪勾住轴承，然后旋转带有丝扣 的顶杆，轴承就被缓缓拉出轴了。
拉马的原理
拉马的适用范围？
拉马操作方便，使用省力，不受场地限 制，且结构紧凑，使用灵活，重量轻， 体积小，携带方便，适用于工厂、修理 场所。
02 拉马的构成
拉马的结构
03 拉马的正确使用
拉马的使用
注意事项
使用前必须检查各部是否正常。 使用时应严格遵守主要参数中的规定，切忌超高超载，否则当起重高度 或起重吨位超过规定时，油缸顶部会发生严重漏油。 如手动泵体的油量不足时，需先向泵中加入液压油才能工作。 重物重心要选择适中，合理选择千斤顶的着力点，底面要垫平，同时要 考虑到地面软硬条件，是否要衬垫坚韧的木材，放置是否平稳，以免负重 下陷或倾斜。 拉马将重物顶升后，应及时用支撑物将重物支撑牢固，禁止将拉马作为 支撑物使用。如需长时间支撑重物请选用。 如需几只拉马同时起重时，除应正确安放拉马外，应使用多顶分流阀， 且每台拉马的负荷应均衡，注意保持起升速度同步。还必须考虑因重量不 匀地面可能下陷的情况，防止被举重物产生倾斜而发生危险。
拉马工具的原理及应用
拉马工具的原理及应用1. 拉马工具的概述拉马工具，也被称为力学优势器械（Mechanical Advantage Device），是一种用于增强力量的机械装置。
它通过改变力的方向和大小，使人们在施加较小的力的情况下，能够产生更大的移动力。
拉马工具的原理基于杠杆原理，杠杆是指由杠杆臂和支点组成的简单机械装置。
拉马工具通常由一个较长的杠杆臂和一个较短的杠杆臂组成，并且它们通过支点连接在一起。
当施加力量到较长杠杆臂上时，拉马工具可以将施加的力量转化为更大的输出力量。
2. 拉马工具的工作原理拉马工具的工作原理可以概括为以下几个步骤：2.1 施加力量首先，施加力量到较长的杠杆臂上。
这个力量可以是人的手推或拉，也可以通过其他力量的来源，例如机械装置。
2.2 转动支点由于支点连接了长短杠杆臂，当施加力量到较长的杠杆臂上时，整个拉马工具将围绕支点转动。
2.3 杠杆原理根据杠杆原理，当施加力量到较长杠杆臂上时，产生的转动力将被传递到较短杠杆臂上。
2.4 输出力量较短的杠杆臂将输入的转动力转化为更大的输出力量。
输出力量可以用于移动或抬起重物，从而减轻人们需要施加的力量。
3. 拉马工具的应用拉马工具由于其能够增强力量的特性，被广泛应用于各个行业和领域。
以下是一些常见的应用场景：3.1 汽车维修在汽车维修领域，拉马工具常用于抬升汽车、更换轮胎以及调整车辆的位置。
拉马工具可以通过较小的力量产生足够大的输出力量，从而使得汽车维修更加高效。
3.2 建筑工程在建筑工程中，拉马工具常用于抬举重物、调整结构以及移动构件。
通过拉马工具，工人们可以减轻劳动强度，提高工作效率。
3.3 物流和运输在物流和运输行业，拉马工具被广泛应用于搬运重物和货物。
通过拉马工具，物流人员可以通过较小的力量将货物抬升到所需的高度，并使得货物的搬运更加便捷。
3.4 急救和救援拉马工具在急救和救援领域也有应用。
例如，在救援行动中，拉马工具可以用于解救被困的人员，将重物移动或者抬起。
