绝缘电阻的测试和标准 2

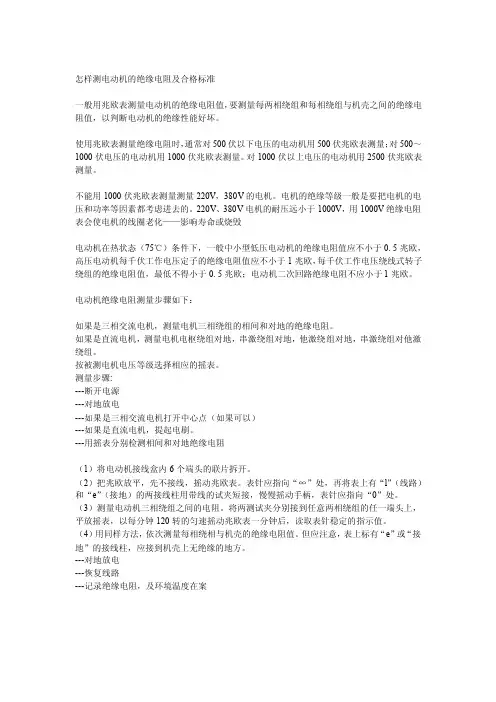

电动机的绝缘电阻测量及合格标准
怎样测电动机的绝缘电阻及合格标准一般用兆欧表测量电动机的绝缘电阻值，要测量每两相绕组和每相绕组与机壳之间的绝缘电阻值，以判断电动机的绝缘性能好坏。
使用兆欧表测量绝缘电阻时，通常对500伏以下电压的电动机用500伏兆欧表测量；对500～1000伏电压的电动机用1000伏兆欧表测量。
对1000伏以上电压的电动机用2500伏兆欧表测量。
不能用1000伏兆欧表测量测量220V，380V的电机。
电机的绝缘等级一般是要把电机的电压和功率等因素都考虑进去的。
220V、380V电机的耐压远小于1000V，用1000V绝缘电阻表会使电机的线圈老化——影响寿命或烧毁电动机在热状态（75℃）条件下，一般中小型低压电动机的绝缘电阻值应不小于0. 5兆欧，高压电动机每千伏工作电压定子的绝缘电阻值应不小于1兆欧，每千伏工作电压绕线式转子绕组的绝缘电阻值，最低不得小于0. 5兆欧；电动机二次回路绝缘电阻不应小于1兆欧。
电动机绝缘电阻测量步骤如下：如果是三相交流电机，测量电机三相绕组的相间和对地的绝缘电阻。
如果是直流电机，测量电机电枢绕组对地，串激绕组对地，他激绕组对地，串激绕组对他激绕组。
按被测电机电压等级选择相应的摇表。
测量步骤:---断开电源---对地放电---如果是三相交流电机打开中心点（如果可以）---如果是直流电机，提起电刷。
---用摇表分别检测相间和对地绝缘电阻（1）将电动机接线盒内6个端头的联片拆开。
（2）把兆欧放平，先不接线，摇动兆欧表。
表针应指向“∞”处，再将表上有“l”（线路）和“e”（接地）的两接线柱用带线的试夹短接，慢慢摇动手柄，表针应指向“0”处。
（3）测量电动机三相绕组之间的电阻。
将两测试夹分别接到任意两相绕组的任一端头上，平放摇表，以每分钟120转的匀速摇动兆欧表一分钟后，读取表针稳定的指示值。
（4）用同样方法，依次测量每相绕相与机壳的绝缘电阻值。
但应注意，表上标有“e”或“接地”的接线柱，应接到机壳上无绝缘的地方。
绝缘电阻测试介绍及相关行业标准
绝缘电阻测试介绍及相关行业标准绝缘电阻测试简介绝缘电阻测试目的绝缘测试的目的在于检查测试样品的绝缘状况，绝缘电阻随绝缘厚度成正比变化，而随导体表面积反比变化。
绝缘电阻测试原理绝缘电阻是施加于测试样品的直流电压除以某一时刻全部合成电流的商。
总的合成电流（I T）是4个不同电流的和：表面泄漏电流（IL）、几何电容电流（IC）、电导电流（IG）和吸收电流（IA）。
绝缘电阻测试行业标准国家标准GB3859.1-93-T 半导体变流器基本要求的规定一般要求（a）绝缘试验可用交流电压或用直流进行，由制造厂选择；（b）对3.6—36kV中等电压等级的变流器，当装置不经过变流变压器而直接与交流电网相连接时，除进行交流试验外，如有必要，还应进行电压冲击试验；（c）变流器的一个主端子与机柜连接时，绝缘试验在机柜与另外没有与之作金属连接的端子之间进行；（d）变流装置的主端子以及所有半导体器件的阳极、阴极和门极端子应彼此相互短接；（e）印刷电路板和多接头组件，在进行绝缘试验时可以拔下、断开，或用标准样件代替。
但是，如果辅助装置（例如辅助变压器、脉冲变压器、测量设备等）绝缘破坏时，可能有电压通至未与机壳连接的人体易接近部分，或者可能有高压侧电位导至低压侧时，以及可能引起故障跳闸时，则辅助装置与主电路之间的连接不应断开，并与主电路一起承受同样的耐压试验；（f）主电路的开关装置和控制设备应闭合或旁路。
不与主电路金属连接的辅助设备，在进行装在同一机柜内的绝缘试验时应与机壳连接。
在进行绝缘试验时，如果部件的外壳时用绝缘材料制造，则应以金属箔将其包封，但若因部件的绝缘外壳太大而不能完全包封时，可以只把与保护有关的关键部位用金属箔复盖，在进行试验时即把金属箔当作外壳；（g）在进行交流电压试验时，可以使用额定频率或15—100Hz的任何频率作为试验电压的频率。
在进行部件分开安装及装在同一机柜内的绝缘试验时，试验电压应以不小于10S 的时间上升至全值，或以规定值的0.5标幺值位起点，用最大以全值的0.05标幺值分级上升到全值。
绝缘电阻的正确测量方法及标准
正确性。（4）测量前要检查兆欧表是否处于正常工作状态,主要检查其“0”和 “∞”两点。即摇动手柄,使电机达到额定转速,兆欧表在短路时应指在“0”位置, 开路时应指在“∞”位置。（5）兆欧表使用时应放在平稳、牢固的地方,且远离大 的外电流导体和外磁场。
做好上述准备工作后就可以进行测量了,在测量时,还要注意兆欧表的正确接 线,否则将引起不必要的误差甚至错误。
2、仪表应放置在水平位置。 3、兆欧表的测量引线应使用绝缘良好的单根导线，且应充分分开，不得与被 测量设备的其它部位接触。 4、测量电容量较大的电机、电缆、变压器及电容器应有一定的充电时间，摇 动一分钟后读值，测试完毕后将设备放电。 5、不能用两种不同电压等级的兆欧表测同一绝缘物，因为任何绝缘物所加的 电压不同，造成绝缘体产生物理变化不同，使绝缘体内泄漏电流不同，从而影响到 测量的绝缘物电阻值不同。 6、测试应在良好的天气下进行，周围环境度不低于 5℃为宜。 七、结束语 建筑施工现场始终处于一个动态、变化之中，现场临时用电也不 例外。由于用电设备、设施进退场时间不一致，給临时用电管理带来了一定难度，
四、绝缘电阻值测试标准
绝缘阻值判断
(1)、所测绝缘电阻应等于或大于一般容许的数值，各种电器的具体规定不一
样，最低限值：
低压设备 0.5MΩ，
3-10KV
300MΩ、
20-35KV 为 400MΩ、
63-220KV 为 800MΩ、
500KV 为 3000MΩ。
1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于 0.5ΜΩ。
当用兆欧表摇测电器设备的绝缘电阻时,一定要注意“L”和“E”端不能接反, 正确的接法是：“L”线端钮接被测设备导体,“E”地端钮接地的设备外壳,“G” 屏蔽端接被测设备的绝缘部分。如果将“L”和“E”接反了,流过绝缘体内及表面 的漏电流经外壳汇集到地,由地经“L”流进测量线圈,使“G”失去屏蔽作用而给 测量带来很大误差。另外,因为“E”端内部引线同外壳的绝缘程度比“L”端与外 壳的绝缘程度要低,当兆欧表放在地上使用时,采用正确接线方式时,“E”端对仪
电缆绝缘电阻值不应小于10mω 参考标准
电缆绝缘电阻值不应小于10mΩ 参考标准在电力工程中，电缆绝缘电阻是一个非常重要的参数，它直接关系到电缆的安全可靠运行。
在一般情况下，电缆绝缘电阻值不应小于10mΩ是一个被广泛接受的参考标准。
那么，为什么要设置这个标准？这个标准又是如何得到的？让我们一起深入探讨一下。
1. 电缆绝缘电阻值为什么不应小于10mΩ？在电气设备和电气线路中，电缆绝缘电阻是指在一个特定时间内，电缆绝缘材料所固有的电阻。
它的重要性在于，良好的绝缘电阻可以有效防止漏电流，避免电气设备和线路发生漏电，从而保障了电气设备和线路的安全运行。
而10mΩ这个数值则是根据长期工程实践和经验总结得出的，低于这个数值会增加漏电的风险，可能导致电击、火灾等安全事故的发生。
电缆绝缘电阻值不应小于10mΩ成为了一个必要的标准。
2. 电缆绝缘电阻值参考标准的制定依据关于电缆绝缘电阻值的标准制定，主要依据以下几个方面：- 国家标准和行业标准：国家和行业都针对电气设备和线路的绝缘电阻值制定了相应的标准，其中就包括了电缆绝缘电阻值的参考范围。
- 工程实践经验：在实际工程建设和维护中，对于电缆绝缘电阻值的取值也进行了总结和归纳，形成了一定的行业经验。
- 安全性考量：考虑到电缆绝缘电阻值与电气安全直接相关，为了保障人身和设备的安全，10mΩ作为下限是一个合理的选择。
3. 电缆绝缘电阻值的测试方法在实际工程中，为了验证电缆绝缘电阻值是否符合标准要求，需要进行相应的测试。
通常采用的测试方法包括：- 绝缘电阻测试仪：通过对电缆两端施加一定的电压，利用测试仪器测量其绝缘电阻值。
- 绝缘电阻测试仪配备的模拟万用表用于测量线圈或绝缘体的同轴电阻。
- 继电器保护系统中测试电缆绝缘电阻值，包含其余短路继电保护系统用计算绝缘电阻。
4. 电缆绝缘电阻值标准的进一步讨论除了10mΩ的下限，电缆绝缘电阻值的标准还涉及到一些细节问题和特殊情况，比如：- 不同类型电缆材料和结构对绝缘电阻值的影响；- 不同环境条件下绝缘电阻值的变化规律；- 对于特殊需求和特殊场景下的电缆绝缘电阻值可能需要作出特殊规定。
二类电源绝缘电阻标准
二类电源绝缘电阻标准
一、电阻值要求
对于二类电源设备，其绝缘电阻值应不小于2000兆欧（MΩ）。
二、绝缘材料
绝缘材料应具有足够的电气绝缘性能和机械强度，以抵抗内部和外部的电场和机械应力。
应使用符合相关标准的材料，如聚酰亚胺薄膜、聚酯薄膜、聚酯亚胺薄膜等。
三、测试电压
绝缘电阻测试电压应不低于1000V直流电压。
测试电压的选择应根据被测设备的额定电压和测试目的来确定。
四、测试环境
绝缘电阻测试应在干燥、无尘、无振动的环境中进行。
环境温度和相对湿度应符合相关标准要求。
五、测试方法
1.将电源设备连接在测试仪器上，确保连接稳定、可靠。
2.按照测试仪器的使用说明，设置测试电压和测试时间。
3.开始测试，记录每个测量点的绝缘电阻值。
4.分析测量结果，判断是否符合要求。
六、测试周期
绝缘电阻测试应定期进行，一般每半年或每年进行一次。
对于新安装的电源设备，应在安装完成后立即进行绝缘电阻测试。
七、判定标准
1.绝缘电阻值大于等于2000兆欧（MΩ），判定为合格。
2.绝缘电阻值小于2000兆欧（MΩ），判定为不合格。
八、维护措施
1.对于不合格的电源设备，应立即停止使用，并进行维修或更换部件。
2.对于长期未使用的电源设备，应在使用前进行绝缘电阻测试，以确保其电气性能正常。
3.在日常使用中，应定期检查电源设备的外观和功能，确保其正常运转。
同时，应保持设备的清洁和干燥，防止灰尘和湿气对设备造成损害。
架空线路绝缘电阻标准
架空线路绝缘电阻标准一、绝缘电阻值1. 一般情况下，架空线路的绝缘电阻值应不小于100MΩ。
2. 在雨天或潮湿的环境下，绝缘电阻值应不小于50MΩ。
二、测试方法1. 采用500V或1000V兆欧表进行测量。
2. 测量前应先将架空线路停电，并确保线路无剩余电压。
3. 将兆欧表的两根导线分别与架空线路的导线和杆塔相连，读取兆欧表的读数。
4. 测试时应逐渐增加压力，使兆欧表的读数逐渐上升，直至达到稳定状态。
5. 每个绝缘子应进行3次测量，取平均值作为最终结果。
三、绝缘电阻的时效性1. 架空线路的绝缘电阻值会随着时间的推移而发生变化。
2. 一般情况下，新线路或修复后的线路在投入运行初期，绝缘电阻值会相对较低，但随着时间的推移会逐渐升高。
3. 因此，对于新线路或修复后的线路，应在投入运行后的一段时间内进行多次测量，以判断其绝缘性能是否达到规定要求。
四、天气条件1. 天气条件对绝缘电阻值有很大影响。
2. 在雨天或潮湿的环境下，绝缘电阻值会降低。
因此，在雨天或潮湿的环境下进行测量时，应适当调整测量方法和判断标准。
3. 在风力较大或温度较高的环境下，绝缘电阻值可能会受到影响。
因此，在风力较大或温度较高的环境下进行测量时，应注意观察测量结果的变化趋势。
五、污秽处理1. 污秽对架空线路的绝缘性能有很大的影响。
2. 对于污秽严重的线路，应及时进行清扫或更换绝缘子。
清扫时应使用合格的清洁剂和擦拭材料，并按照规定的操作方法进行。
更换绝缘子时应选用符合要求的新品，并确保安装质量。
3. 在污秽处理后，应对架空线路的绝缘电阻值进行重新测量，以确认其是否达到规定要求。
六、异常情况处理1. 当发现架空线路的绝缘电阻值低于规定要求时，应及时采取措施进行处理。
2. 可通过增加绝缘子的数量、更换不良绝缘子、调整导线高度等方式提高架空线路的绝缘性能。
3. 在处理异常情况时，应采取必要的安全措施和技术措施，确保人身安全和设备安全。
4. 处理完毕后应对架空线路的绝缘电阻值进行重新测量，以确保其达到规定要求。
绝缘电阻的测试方法及注意事项
绝缘电阻的测试⽅法及注意事项1什么是绝缘表？测量绝缘电阻的仪器是绝缘电阻表，俗称摇表。
绝缘电阻表的出线有三个端⼦：电压出线端⼦（标以“线”字）、接线端⼦（标以“地”字）和屏蔽端⼦。
绝缘电阻表内⼩发电机的电压有500、1000、2500V和5000V等⼏种。
在绝缘电阻表刻度盘上直接标出绝缘电阻的数值。
2测试绝缘电阻时应注意以下事项（1）实验前⾸先应将被试物的⼀切电源连线断开，并将被试设备短路接地，充分放电，然后拆除⼀切外部连线，⽅可进⾏试验。
（2）将被试物绝缘表⾯擦拭⼲净；如被试物内有可燃性⽓体应放尽，以免引起爆炸。
（3）根据被试物的电压等级选择适⽤的绝缘电阻表。
（4）试验⽤的引线绝缘不良会严重影响测试结果，必须引起注意。
（5）将绝缘电阻表安放在适当位置，有⽔平仪的兆欧表应调好⽔平。
（6）被试物出线接于绝缘电阻表的“线”（L）柱上，被试物的接地端应与绝缘电阻表的“地”（E）柱连接，并与接地⽹相连。
（7）⽤恒定速度摇动绝缘电阻表把⼿，尽量保持120r/min（8）绝缘电阻表针初始时指⽰较低，以后逐渐上升，待指⽰稳定后（如表针长时间不稳定可取1min），读取数值。
（9）试验结束时应先断开“线路”端⾄被试物的连线，然后才可停⽌绝缘电阻表，以免被试物电容电流倒冲⽽烧坏绝缘电阻表。
在试验电缆、电容器和⼤容量变压器时这⼀点尤其重要。
（10）试验结束后，被试物接地放电。
（11）在有感应电压的线路上（同杆架设的双回路或单回路与另⼀线路有平⾏段）测量绝缘时，必须将另⼀回线路同时停电，⽅可进⾏测试。
雷电时，严禁测量线路绝缘。
电压较⾼、线路较长的送电线路，即使附近没有平⾏的带电线路，由于静电积累，也有感应电压，如没有安全保障不可进⾏绝缘电阻测试。
（12）如果被试设备在户外很⾼的架构上（例如测试35KV以上的变流器绝缘电阻），使⽤的试验引线可能很长，这时要注意将试验引线固定好，以免试验时引线被风刮到邻近的带电设备上造成重⼤短路事故。
安规三项测试标准
安规三项测试标准
安规三项测试包括绝缘电阻测试、耐压测试和泄漏电流测试，是确保电子产品安全的重要环节。
一、绝缘电阻测试
1. 目的：绝缘电阻测试的目的是检测产品绝缘性能是否符合标准要求，以保障使用者的人身安全。
2. 测试方法：在产品电源输入端与地之间施加一定电压，测量产品绝缘电阻值。
3. 测试标准：绝缘电阻值应大于规定值，如AC220V输入电压情况下，绝缘电阻值应大于2MΩ。
二、耐压测试
1. 目的：耐压测试的目的是检测产品在规定电压下的绝缘性能是否稳定，以避免因电压波动等原因对产品造成损害。
2. 测试方法：在产品电源输入端与地之间施加一定时间的交流或直流高压，观察产品是否出现击穿、闪络等现象。
3. 测试标准：在规定电压下，耐压测试过程中不应出现击穿、闪络等现象。
三、泄漏电流测试
1. 目的：泄漏电流测试的目的是检测产品在正常工作状态下的泄漏电流是否符合标准要求，以保障使用者的人身安全。
2. 测试方法：在产品外壳与地之间施加一定电压，测量产品泄漏电流值。
3. 测试标准：泄漏电流值应小于规定值，如AC220V输入电压情况下，泄漏电流值应小于5mA。
以上是安规三项测试的标准及方法，在进行测试时需严格遵守相关规定，以保证测试结果的准确性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘电阻的测试和标准：
（一）试验设备
1、测试电机绕组的绝缘，采用兆欧表，其规格应根据被测绕组在电机上的额定工作电压来选定。
选定原则按（表1-1）
（表1-1）兆欧表选定表
2、测量埋置在绕组内的测温元件或其他特殊器件时，一般采用不高于250V的兆欧表。
3、兆欧表的使用方法：兆欧表转速应保持在120r/min左右，在表针稳定后读数。
准备停测，先拆
下表线，后停止转动。
测后放电时间不少于兆欧表转动时间。
兆欧表端扭三个（1）线路端扭（L）----接被测绕组。
（2）接地端扭（E）-----接机壳及不试绕组。
（3）保护端扭（G）-----接被测物的中间层。
使用兆欧表要轻拿轻放。
（二）测试标准：
按我国标准GB755-87规定，电机绕组在工作温度时，绝缘电阻值应达到下式结算值：
R≥U N÷{1000+P N÷100} (兆欧)
式中：R—电机绝缘电阻（兆欧）
UN---电机额定电压（V）
PN---电机的额定功率（KW）
按上式电阻值的要求是热态75℃时的电阻值，实为国家标准要求。
在实际执行时比较困难，下面介绍一个经验公式，换算冷态电阻值，可供参考：
R MC≥U÷1000×(75-t)÷5
式中：R MC----冷态电阻考核值（兆欧）
t----测量时绕组的温度（℃）
u----绕组额定电压（V）.。
