程控交换机简介、工程设计学生：何培尧易添财内容摘要：自从1876年贝尔发明电话以来，为适应多个用户之间电话交换的要求，出现了多种类型的交换机，而在电话交换机中引入了计算机控制技术就是交换技术发展中具有重大意义的转折点。
就此，这种属于全电子类型，采用程序控制方式的存储程序控制交换机暨程控交换机登上了时代的大舞台。
程控交换机是目前自动电话交换机最先进的一种,现代电话交换已经全部采用了程控交换。
本文主要介绍了程控交换机的发展、分类、基本组成和程控交换工程设计。
关键词：程控交换机全电子存储程序控制目录前言 (1)1 程控交换机的发展 (1)1.1 交换机的演进过程 (1)1.2 程控交换机的发展 (2)1.2.1 程控交换机中话路网的发展 (2)1.2.2 程控交换机中控制方式的发展 (2)1.2.3 程序软件的发展 (2)1.2.4 接入业务的发展 (2)2程控交换机的基本构成 (3)2.1 外围接口单元 (3)2.1.1用户线接口电路 (3)2.2 交换网络 (4)2.3 控制系统 (4)2.4 信令系统 (4)2.4.1 用户线信令 (5)2.4.2 局间信令 (5)2.5 出入中继器 (5)3 程控交换机的工程设计 (6)3.1 系统设计 (6)3.2 机房设计 (6)3.3 电源设计 (6)3.3.1 要求 (6)3.3.2 措施 (7)附录1：电话接续的基本信令流程 (8)附录2：程控交换机的基本结构图 (9)附录3：交换机与用户之间的连接网络 (10)参考文献： (11)程控交换机简介、工程设计前言人工交换的效率太低，不能满足大规模部署电话的需要。
随着半导体技术的发展和开关电路技术的成熟，人们发现可以利用电子技术替代人工交换。
电话终端用户只要向电子设备发送一串电信号，电子设备就可以根据预先设定的程序，将请求方和被请求方的电路接通，并且独占此电路，不会与第三方共享（当然，由于设计缺陷的缘故，可能会出现多人共享电路的情况，也就是俗称的“串线”）。
交换机硬件有那几部分组成？各部分功能是什么？_百度知道
大体上讲有如下几大部分（以机箱式交换机为例）
1、机箱，主要是承载各体系模块的载体，包含有背板，提供各模块交换通信的通路。
另外提供业务板卡插槽。
2、电源，用途就是供电。
有1+1或者N+1备份方式。
3、引擎，也有的叫矩阵。
是交换机的核心体，提供各板卡（接口模块）之间的数据转发、路由交换、过滤、策略等功能。
一般核心交换机均可支持双引擎冗余配置。
4、接口模块（板卡），也有的叫业务模块。
就是连接用户终端或者下一级网络设备的接口板。
有各种不同类型接口，比如100M、1000M、10G、ATM、电口光口等等类型。
根据用户需求进行不同类型接口板卡和数量配置。
有些接口模块只是简单的I/O通道模块，但现在大部分交换机的板卡均具有本地交换功能。
5、功能模块。
是业务模块特殊的一种，有些交换机还提供有此类功能模块，不一定有用户端口，但主要用于提供增强功能，比如防火墙模块，路由模块等等。
比较简单一些的是固定式交换机，它就没有分的那么细，因为是固定式结构，引擎和机箱做在一起，用户端口也基本固定，不用模块化按需配置。
原理基本同上。
程控交换机单板功能介绍

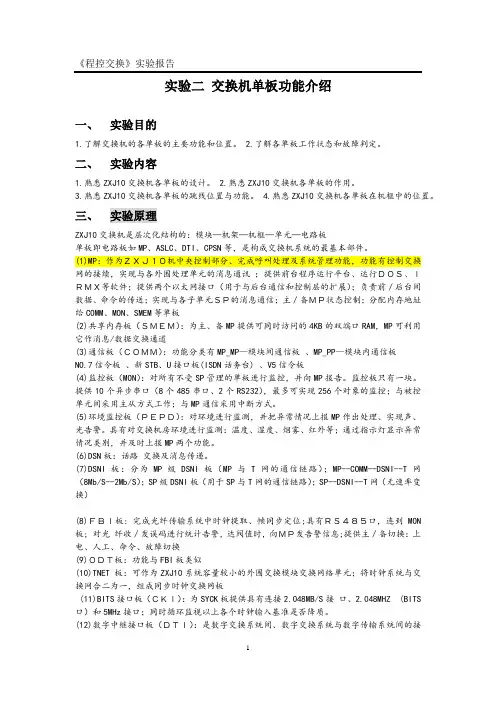

《程控交换》实验报告实验二交换机单板功能介绍----------------------------------------------------------------------------------------------------------------------一、实验目的1.了解交换机的各单板的主要功能和位置。
2.了解各单板工作状态和故障判定。
二、实验内容1.熟悉ZXJ10交换机各单板的设计。
2.熟悉ZXJ10交换机各单板的作用。
3.熟悉ZXJ10交换机各单板的跳线位置与功能。
4.熟悉ZXJ10交换机各单板在机框中的位置。
三、实验原理ZXJ10交换机是层次化结构的：模块—机架—机框—单元—电路板单板即电路板如MP、ASLC、DTI、CPSN等，是构成交换机系统的最基本部件。
(1)MP：作为ＺＸＪ１０机中央控制部分、完成呼叫处理及系统管理功能，功能有控制交换网的接续，实现与各外围处理单元的消息通讯；提供前台程序运行平台、运行ＤＯＳ、ＩＲＭＸ等软件；提供两个以太网接口（用于与后台通信和控制层的扩展）；负责前／后台间数据、命令的传送；实现与各子单元ＳＰ的消息通信；主／备ＭＰ状态控制；分配内存地址给COMM、MON、SMEM等单板(2)共享内存板（ＳＭＥＭ）：为主、备MP提供可同时访问的4KB的双端口RAM，MP可利用它作消息/数据交换通道(3)通信板（ＣＯＭＭ）：功能分类有MP_MP—模块间通信板、MP_PP—模块内通信板NO.7信令板、新STB、U接口板(ISDN话务台) 、V5信令板(4)监控板（MON）：对所有不受SP管理的单板进行监控，并向MP报告。
监控板只有一块。
提供10个异步串口（8个485串口、2个RS232），最多可实现256个对象的监控；与被控单元间采用主从方式工作；与MP通信采用中断方式。
(5)环境监控板（ＰＥＰＤ）：对环境进行监测，并把异常情况上报MP作出处理、实现声、光告警。
程控交换机PPT课件
2021/4/16
36
• 模拟用户电路的功能可归纳为以下BORSCHT七个功能：
B（Battery feeding）馈电
O（Overvoltage protection）过压保护
R（Ringing control）振铃控制
S（Supervision）监视
C（CODEC & filters）编译码和滤波
用户模块结构
微 处理 机
28
各部分功能 交换网络：集中（或分散）话务量。
信号提取和插入电路：把处理机通信信息从信息流中提取出来（或插入）。
网络接口：实现和选组级数字交换网络的接口。
扫描存储器：暂存从用户电路读取的信息。
分配存储器：暂存向用户电路发出的命令信息。
用户电路：实现与用户间的接口。
用户处理机：控制用户模块完成通信功能。
2021/4/16
30
5.3 接口设备
• 接口设备是数字程控交换机与外围环境的接口，其功能是完成外部信号 与交换机内部信号的转换。数字程控交换机的接口设备主要有用户电路、 中继电路和信令收发设备。
5.3.1 数字程控交换机的接口类型
图5.4表明了数字程控交换机的各种接口.
V类和Z类接口是数字程控交换机用户侧接口，A类、B类
• V2：是连接数字远端模块的接口。
• V3：连接数字PABX的接口，为ISDN的基群速率接口
（30B+D）。
• V4：是支持多个2B+D终端接入的接口。
• V5：是接入网第一个标准化的接口，支持n条E1的接入
（ 2021/4/16 1≤n≤16），V5接口包括V5.1接口和V5.2接口。
33
（2）Z接口：
2021/4/16
交换机的基本结构和功能
Base：采用基带传输技术；数值代 表速率。 T：表示RJ45接口标准； F：代表光纤接口。
补充
1、双绞线：非屏蔽和屏蔽双绞线 非屏蔽双绞线UTP： CAT1、CAT2：语音和低速通信 CAT3：16Mb/S，TOKEN RING，ISDN CAT4：20Mb/S， TOKEN RING CAT5：100Mb/S
1.1.1 OSI参考模型与数据通信设备
根据OSI模型，每一层都有相应的协议来实 现特定的功能，完成数据交换： 逻辑上：各层数据的通信，是在源主机与 目的主机相应层之间进行的数据交换，屏蔽 了下层的细节。 实际上：各层数据的传送是从高层经过下 面的各层，依次被各层进行封装，最后通过 物理层来完成比特流的传送。
交换机工作原理
MAC地址表
A
E0: E2: E1: E3:
0260.8c01.1111 0260.8c01.2222 0260.8c01.3333 0260.8c01.4444
B
0260.8c01.1111
E0
C
E2
X X
E1
0260.8c01.3333
D
E3
0260.8c01.4444
0260.8c01.2222
C
E2
E3
D
0260.8c01.2222
0260.8c01.4444
交换机工作原理
MAC 地址表
A
0260.8c01.1111
E0: E2: E1: E3:
0260.8c01.1111 0260.8c01.2222 0260.8c01.3333 0260.8c01.4444
B
E0 E2
E1 E3
0260.8c01.3333
现代交换技术复习题各种整理
一 、填空题：1. 交换机的硬件系统由用户电路、中继器、交换机的硬件系统由用户电路、中继器、 、 和 这几部分组成。
这几部分组成。
2. 基于容量分担的分散控制方式的交换机主要由基于容量分担的分散控制方式的交换机主要由 、 和管理模块三部分组成。
3. 设S 接线器有8条输入复用线和8条输出复用线，复用线的复用度为256。
则该S 接线器的控制存贮器有制存贮器有 组，每组控制存储器的存储单元数有组，每组控制存储器的存储单元数有 个。
个。
4. 通过多个T 单元的复接，可以扩展T 接线器的容量。
利用利用 个 256×256×256256的T 接线器可以得到一个512×512×512512的T 接线器。
接线器。
5. 设某个中继群的完成话务量为5，每条中继线的平均占用时间为120秒，则该中继群的平均同时占用数为时占用数为 ，该中继群的各中继线在一小时时间中占用时间的总和为 小时，该中继群在120秒内的平均占用次数为秒内的平均占用次数为 次。
次。
6. Um 接口中的逻辑信道分为业务信道和控制信道两大类，接口中的逻辑信道分为业务信道和控制信道两大类， 用于传送编码后的话音或数据信息。
控制信道（CCH ）可分为广播信道、）可分为广播信道、 和专用控制信道。
和专用控制信道。
7. 数据通信的特点是数据通信的特点是 ，对差错敏感，对时延不敏感。
由于数据通信的这些特点，数据通信主要采用通信主要采用 交换技术。
交换技术。
8. No.7信令系统的第二功能级中，规定了三种类型的信令单元：_____、_____和填充信令单元。
和填充信令单元。
9. 下一代网络是业务驱动的网络，应实现业务控制与下一代网络是业务驱动的网络，应实现业务控制与 分离、呼叫与分离、呼叫与 分离。
分离。
10.在A T M 的UNI 接口上，一条传输通道最多可以包含接口上，一条传输通道最多可以包含 个虚通道VP ，在一条VP 中最多可以包含多可以包含 条虚信道VC 。
9000交换机架构介绍
分布式HQoS的实现，基于流的带宽保证。
© 2006, ZTE Corporation. All rights reserved.
