欧姆表的常见问题
1 欧姆表的刻度为什么不均匀?
欧姆表是由电流表改装而成(即电流表串联一个电源和可变电阻)。
电流表指针偏转的角度与流过的电流成正比。
(即θ∝I)利用欧姆表测电阻时,先调零,则
内。
当测量电阻R
x 时,有,由此可知R
x
与I不是
线性变化,因此欧姆表刻度不均匀,从右到左,刻度线越来越密。
2 使用欧姆表时,为什么要尽可能利用中央刻度?
由于欧姆表刻度不均匀,读数时必然存在误差,当指针在右边时,尽管在表盘上读数较为准确,但乘上大倍率时,误差就会很大;当指针在左边时,由于刻度线太密,数值跳跃很大,无法准确读出电阻值的大小;而中央部分的刻度相对均匀一些,读数也较为准确,因此,测量电阻时,应尽量使指针在中央刻度附近。
3 如果指针指在10Ω和20Ω的正中央,则Rx<15Ω,为什么?
由于从右到左,刻度线越来越大、越来越密,偏转相同的角度时,左边的电阻变化量大,右边的电阻变化量小。
20-Rx>Rx-10 因此Rx<15Ω。
4 测量过程中,如果用×10的倍率时,指针偏转角太小,为什么改用×100的倍率,而不是×1的倍率?
指针偏角太小,意味着数值太大,因为指针不偏转时,指示为∞,为使指针在中央附近,应选择较大的倍率,即×100。
5 为什么欧姆表中的电池用久了,在测量时R
测> R
真
?
电池用久了,电动势要变小,设原来的电动势为E
0,后来电动势为E,则E
> E。
当
电路中电流为I时,电表的示数,而电阻真实值。
则。
且电动势变化越大,误差越大。
6为什么每次换倍率后都需要重新调零?
调零时,换用不同倍率时,欧
姆表的内部电路发生了变化,可使
电动势E或I g发生改变,则表的内阻(即中值电阻)也发
生变化。
如J0411型多用电表的欧姆表电路如图所示。
×1、×10、×100之间转
换时,电动势E不变,但由于与并联的电阻值不同(相当
于电流计改装为电流表,安培表量程发生了变化);使电
流表满偏时,电路中的电流发生变化,从而R内改变。
而
对于×1k的倍率,所用电源电动势改变了,则表的内阻
发生了变化。
因此,每次换倍率时都要重新调零。
7在使用欧姆表时,为什么还要机械调零?
在多用电表使用前,回路中电流为零,指针应指在电流表的零刻度。
对应的电阻阻值应为∞,如果不在∞处,应调整定位螺丝,使指针指在左端电流零值处,这个过程叫机械调零,如果缺少这一步骤,读数误差是很大的。
8为什么测电阻时,两手不能同时触及表笔的金属部分?
因为如果两手同时触及表笔的金属部分,这样所测得是人体电阻和待测电阻的并联值,而不是待测电阻的值,因此会造成很大的误差。
9在选用欧姆档测电阻时,为什么要把测量元件与电路断开?
因为如果不把待测元件与电路断开,测量到的是待测元件与电路其他部分的并联值,而不是它的真实值。
另外,如果电路中存在电压,就可能会使通过表头中的电流瞬间增大,而烧毁电表。
因此,要测电路中的电阻,需拆下来测量,至少要拆下一端。
10为什么多用电表使用后,应把选择开关置于交流电压最高档或“OFF”档上? 因为若置于欧姆档上,一方面电池会漏电,另一方面,如果再次使用测量电压或电流时,忘记换档的操作错误将会烧毁电表。
如果置于交变电压最高档,就可以避免以上两种情况的发生,如果用交流电压最高档,去测电流或电阻,只是测量无法进行,但不会烧毁电表。

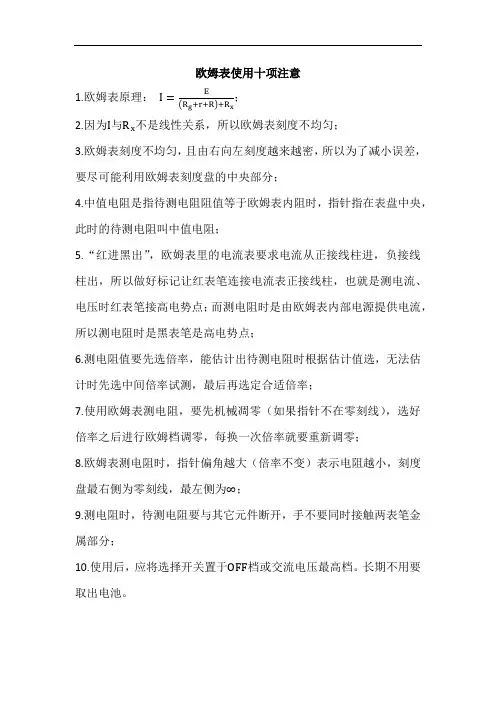

欧姆表使用十项注意
欧姆表使用十项注意
1.欧姆表原理：I=E
；
(R g+r+R)+R x
2.因为I与R x不是线性关系，所以欧姆表刻度不均匀；
3.欧姆表刻度不均匀，且由右向左刻度越来越密，所以为了减小误差，要尽可能利用欧姆表刻度盘的中央部分；
4.中值电阻是指待测电阻阻值等于欧姆表内阻时，指针指在表盘中央，此时的待测电阻叫中值电阻；
5.“红进黑出”，欧姆表里的电流表要求电流从正接线柱进，负接线柱出，所以做好标记让红表笔连接电流表正接线柱，也就是测电流、电压时红表笔接高电势点；而测电阻时是由欧姆表内部电源提供电流，所以测电阻时是黑表笔是高电势点；
6.测电阻值要先选倍率，能估计出待测电阻时根据估计值选，无法估计时先选中间倍率试测，最后再选定合适倍率；
7.使用欧姆表测电阻，要先机械凋零（如果指针不在零刻线），选好倍率之后进行欧姆档调零，每换一次倍率就要重新调零；
8.欧姆表测电阻时，指针偏角越大（倍率不变）表示电阻越小，刻度盘最右侧为零刻线，最左侧为∞；
9.测电阻时，待测电阻要与其它元件断开，手不要同时接触两表笔金属部分；
10.使用后，应将选择开关置于OFF档或交流电压最高档。
长期不用要取出电池。

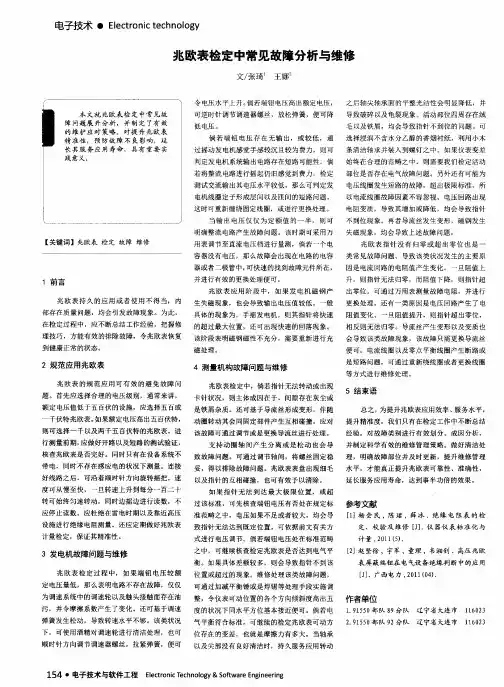

兆欧表检定中常见故障分析与维修
条清 洁轴承 并装入 到螺钉之 中。如果仪表变 差 始终在合理 的范畴之 中，则 需要我们检 定活动 部位是 否存在 电气故 障问题 。另外还有可 能为 电压线 圈发生短路 的故障 ，超 出极 限标准 ，所 以电流线 圈故障因素不容忽视 。电压 回路 出现 电阻变质 ，导致其增加或 降低 ，均会导致指针 不到位现象 。再者导流丝发生变形 ，磁钢 发生
该 故 障 可通 过 调节 或 是 更 换 导 流 丝 进 行 处 理 。
则可选择一千 以及两千五百伏特的兆欧表。进 行测量前期， 应做好开路 以及短路的测试验证， 核查兆欧表是否完好。同时只有在设备系统不 带 电，同时不存在感应 电的状况下测量。连接
好 线 路 之 后 ，可 沿 着 顺 时 针 方 向 旋 转 摇 把 ， 速 度 可 从 慢 至 快 ， 一 旦 转 速 上 升 到 每 分 一 百 二十
２规范应用兆欧表
兆 欧表 的规范 应用可 有 效的避 免故 障问 题 。首先应选择合理的 电压级别 ，通常来讲， 额定 电压值低于五百伏的设施，应选择五百或
一
４ 测量机构故 障问题与维修
兆欧表检定 中，倘若指针无法转动或 出现
卡 针 状 况 ， 则 主体 成 可 先 核 查 端钮 电 压有 否 处在 规 定标 参考文献 准 范 畴 之 中 ， 电 压 如 果 不 足 或 者 较 大 ，均 会 导
１前言
兆 欧表 持久 的应用 或者 使用 不得 当， 内 部 存 在 质 量 问题 ，均 会 引发 故 障 现 象 。为 此 ， 在 检 定 过 程 中 ，应 不 断 总 结 工 作 经 验 ，把 握 修
并进 行有 效 的更 换 处 理 便 可 。
兆欧表 应用 阶段 中，如 果发 电机磁 钢产 生失磁 现象，也会 导致输 出电压值较低 。一般 具体 的现象为，手摇 发电机 ，则其指针将快速 的超 过最大位 置，还 可出现快速 的回落现 象。

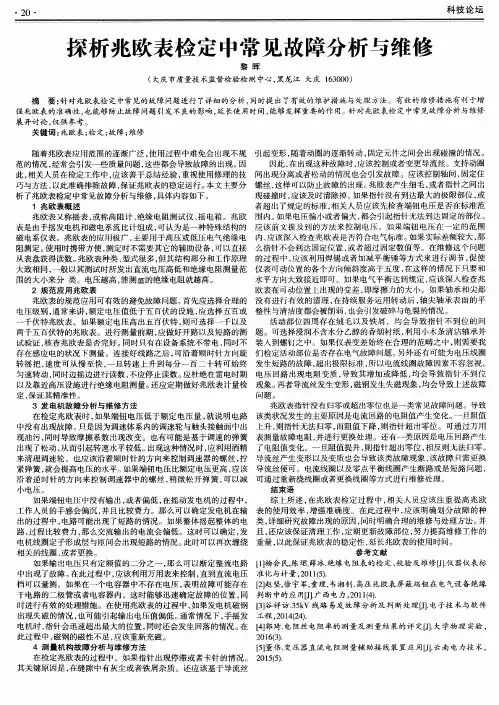

探析兆欧表检定中常见故障分析与维修
２ ０・
科 技 论 坛
探析 兆欧表检 定 中常 见故障分析 与维修
黎 晖
（ 大庆 市质 量 技 术 监 督检 验 检 测 中心 ， 黑龙 江 大 庆 １ ６ ３ ０ ０ ０ ）
摘 要： 针 对兆欧表检定 中常见的故障问题进行 了详细 的分析 ， 同时提 出了有效的维护措 施与处理 方法。有效的维修措施 有利于增 强兆欧表 的准确性 ， 也 能够防止故障 问题引发 不 良的影响 ， 延 长使 用时间， 能够发挥重要的作用。针对 兆欧表检定 中常见故 障分析与维修 展 开讨论 ， 仅供 参考。 关键词 ： 兆欧表 ； 检定 ； 故 障； 维修
随着动圈的逐渐转 动 ， 固定元件之间会 出现碰撞的情况 。 随着兆欧表应用范围的逐渐 广泛 ， 使用过程 中难免会 出现不规 引起变形 ， 因此 ， 在 出现这种故障时 ， 应该控制或者 变更导流丝 。支持动圈 范的情况 ， 经常会 引发一些质量问题 ， 这些都会导致故障的出现。 因 固定住 此， 相关人员在检定工作 中， 应 该善于总结经验 重视使用修理 的技 间出现分离或者松动的情况也会 引发故障 。应该控制轴 间， 螺丝 ， 这样 可以防止故障的出现。 兆 欧表产生细毛 ， 或者指针之间出 巧与方法 ， 以此 准确排 除故 障， 保证兆 欧表 的稳定运行。 本文主要分 现碰撞时 ， 应该及时清除掉。 如果指针没有到达最大的极限部位 ， 或 析了兆欧表检定 中常见故障分析与维修 ， 具体 内容 如下 。 者超 出了规定的标准 ， 相关人员应该先检查端钮 电压是否在标准范 １ 兆 欧 表概 述 如果 电压偏小或者偏大 ， 都会引起指针无法到达固定的部位 。 兆欧表又称摇表 ， 或称高 阻计 、 绝缘 电阻测试仪 、 摇 电箱。兆欧 围内。 表是由手摇发 电机和磁 电系流 比计组成 ， 可认 为是一 种特殊结 构的 应 该前 文提及到 的方法来 控制 电压 。如果端钮 电压在一定 的范 围 应该深入检查兆 欧表是否符合电气标准 。 如果实际差额较大 ， 那 磁电系仪 表。兆欧表 的应用极广 ， 主要用 于高压 或低 压电气绝缘电 内 ， 或者超过 固定数值等 。在维修这个 问题 阻测定。 使用 时携带方便 ， 测定 时不需要其它的辅助设备 ， 可以直接 么指针不会到达 固定位置 ， 应该利用焊锡或 者加减平衡锤等方式来进行 调节 ， 促使 从表盘获得读数 。 兆 欧表种类 、 型式很多 ， 但 其结构部分和工作原理 的过程 中， 在这样 的情况下 只要和 大致相同 ， 一般 以其测试 时所 发出直流电压高低和绝缘电阻测量范 仪表可动位置 的各个方向倾斜度高于五度 ， 嗣的大小来分 类 。电压越高 ， 能测笪的绝缘电阻就越高 。 水平方 向大致接近 即可 。如果电气平衡达到规定 ， 应该深入检查兆 ２ 规 范 应 用 兆 欧 表 欧表在可动位置上 出现的变差 ， 即摩擦力 的大小 。如果轴 承和尖部 在持续服务运用转 动后 ， 轴尖轴 承表面 的平 兆欧表的规范应用可有效 的避免故障问题 。 首先应选择合理 的 没有进行有 效的清理 ， 整 性 与 清 洁度 都 会 被 削 弱 ， 也 会 引 发 破 碎 与 龟 裂 的情 况 。 电压级别 ， 通常来讲 ， 额定 电压值低 于五百伏 的设施 ， 应选择五百或 千伏特兆欧表。如果额定 电压高 出五百伏特 ， 则可选择一千 以及 活动部位 四周存在绒 毛以及铁 屑 ，均会导致 指针不 到位 的问 利用小木条清洁轴承并 两千五百伏特的兆欧表 。进行测量前期 ， 应做好开路 以及短路 的测 题 。可选择浸润不含水分 乙醇 的香烟衬纸 ， 试验证 ， 核查兆欧表是否完好 。 同时只有在设备系统不带 电， 同时不 装入到螺钉之中。如果仪表变差始终在合理 的范畴之 中， 则需要我 另外还有可能为 电压线圈 存在感应电的状况 下测量 。连接好线 路之后 ， 可沿着顺时针方 向旋 们检 所 以电流线 圈故 障因素不容忽视 。 转摇把 ， 速度可从 慢至快 ， 一旦转速上 升到每分一百二 十转可始终 发生短路的故障 ， 匀速转动 ， 同时边摇边进行读数 ， 不应停止读数 。 应杜绝在雷电时期 电压 回路出现 电阻变质 ， 导致其增加 或降低 ， 均会 导致指针不 到位 再者导流丝发生变形 ， 磁钢发生失磁现象 ， 均会 导致上述故障 以及靠近高压设施进行绝缘 电阻测量 。 还应定期做好兆欧表计 量检 现象 。
关于欧姆表的几个问题
关于欧姆表的几个问题
欧姆表是一种测量电阻的仪器，是电子仪器中使用率较高的仪器之一。
以下是关于欧姆表的几个问题。
一、什么是欧姆表？
欧姆表，也叫电阻计，是一种用来测量电阻的仪器。
它是利用欧姆定律来测量电阻的，即电阻大小与通过其的电流成正比，与电阻的电压成反比。
通常欧姆表有两种类型：模拟欧姆表和数字欧姆表。
二、欧姆表的工作原理是什么？
欧姆表的工作原理是基于欧姆定律的，根据电阻与电流、电压之间的关系，通过在回路中放置欧姆表来测量电阻。
当欧姆表与电路串接时，有电流通过欧姆表。
通过测量电阻与电流的比例和电压和电阻的比例，欧姆表就可以测量出电阻的大小。
三、欧姆表的测量范围是多少？
欧姆表的测量范围通常是从几欧姆到几兆欧姆不等，不同型号的欧姆表测量范围也不同。
四、如何使用欧姆表？
使用欧姆表需要注意以下几点：
1.选择合适的量程。
2.保持欧姆表的保护覆盖关闭。
3.将欧姆表的探测针接到电路中。
4.打开电路电源，调整欧姆表的调零调节器使指针归零。
5.将拨轮拨到合适的测量范围，记录读数。
五、欧姆表的优点是什么？
欧姆表的优点主要包括：
1.快速测量电阻，方便易用。
2.使用范围广，可在实验室或工业现场使用。
3.性价比高，价格相对便宜。
4.可靠性高，具有较高的耐用性，使用寿命较长。
欧姆表是一种常用的测量电阻的仪器，具有快速测量、使用广泛、性价比高、可靠性高等优点。
在使用时需要注意选择适当的量程，并保持欧姆表的保护覆盖关闭，以确保使用安全。

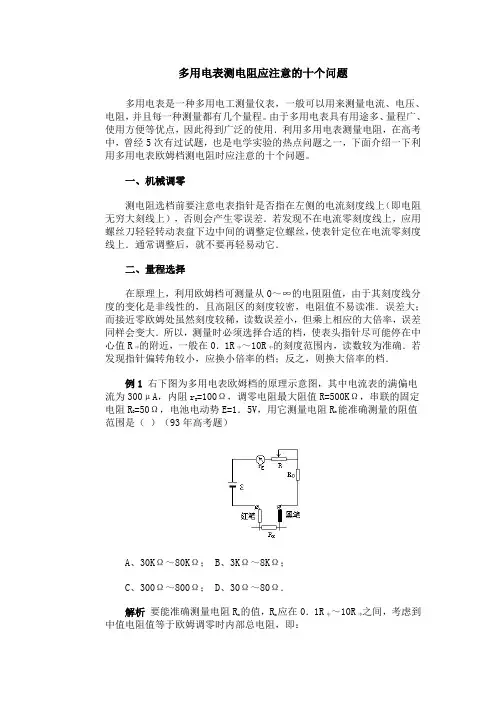

多用电表测电阻应注意的十个问题
多用电表测电阻应注意的十个问题多用电表是一种多用电工测量仪表，一般可以用来测量电流、电压、电阻，并且每一种测量都有几个量程。
由于多用电表具有用途多、量程广、使用方便等优点，因此得到广泛的使用．利用多用电表测量电阻，在高考中，曾经5次有过试题，也是电学实验的热点问题之一，下面介绍一下利用多用电表欧姆档测电阻时应注意的十个问题。
一、机械调零测电阻选档前要注意电表指针是否指在左侧的电流刻度线上（即电阻无穷大刻线上），否则会产生零误差．若发现不在电流零刻度线上，应用螺丝刀轻轻转动表盘下边中间的调整定位螺丝，使表针定位在电流零刻度线上．通常调整后，就不要再轻易动它．二、量程选择在原理上，利用欧姆档可测量从0～∞的电阻阻值，由于其刻度线分度的变化是非线性的，且高阻区的刻度较密，电阻值不易读准．误差大；而接近零欧姆处虽然刻度较稀，读数误差小，但乘上相应的大倍率，误差同样会变大．所以，测量时必须选择合适的档，使表头指针尽可能停在中心值R中的附近，一般在0．1R中～10R中的刻度范围内，读数较为准确．若发现指针偏转角较小，应换小倍率的档；反之，则换大倍率的档．例1右下图为多用电表欧姆档的原理示意图，其中电流表的满偏电流为300μA，内阻r g=100Ω，调零电阻最大阻值R=500KΩ，串联的固定电阻R0=50Ω，电池电动势E=1．5V，用它测量电阻R x能准确测量的阻值范围是（）（93年高考题）A、30KΩ～80KΩ；B、3KΩ～8KΩ；C、300Ω～800Ω；D、30Ω～80Ω．解析要能准确测量电阻R x的值，R x应在0．1R中～10R中之间，考虑到中值电阻值等于欧姆调零时内部总电阻，即：R中=E/I g=1.5×10-6=5kΩ，很显然应选B．三、欧姆调零对于不同的欧姆档，其内阻都是不相同的，因此用它测电阻时，每次换档后和测量前都必须将两表笔短接，进行一次欧姆调零（注意：电阻档的零位在刻度的右端）以防止测量时产生零误差．若调零时，发现指针总调不到零位，说明电池的电能不足，应调换电池，否则会因电池电动势变小，内阻增大，使测量结果不准确。
欧姆表的使用注意事项
八、多用电表
1、欧姆表：
二极管的特点：
加正向电压，电阻 很小，有电流从正 极流向负极，
+
－
PN
二极管
八、多用电表
1、欧姆表：
－+
NP 二极管
二极管的特点：
加正向电压，电阻 很小，有电流从正 极流向负极，
加反向电压，电阻 很大，几乎没有电 流通过。
答案：B
例与练
• 84、用多用表的欧姆挡检测一个二极管，将多用 表的红表笔与二极管的a端相连，黑表笔与二极 管的b端相连，测得二极管的电阻是5Ω；将多用 表的红表笔与二极管的b端相连，黑表笔与二极 管的a端相连，测得二极管的电阻是2KΩ，该实 验说明二极管具有 单向导电性 的特性，该 二极管的正极是 b 。
____________________。
答案：12Ω，“×10挡”， 调整欧姆零点
【例2】调整欧姆零点后，用“×10”挡测量一个电阻的阻 值，发现表针偏转角度极小，那么正确的判断和做法是 A．这个电阻值很小 B．这个电阻值很大 C．为了把电阻值测得更准确些，应换用“×1”挡，重新 调整欧姆零点后测量。 D．为了把电阻值测得更准确些，应换用“×100”挡，重 新调整欧姆零点后测量。
——单向导电性
（四）实例探究
☆欧姆表的使用
【例1】某人用多用电表按 正确步骤测量一电阻的阻 值，当选择欧姆挡“×1” 挡测量时，指针指示位置 如下图所示，则其电阻值 是__________。如果要用 这只多用电表测量一个约 200欧的电阻，为了使测量 比较精确，选择开关应选 的欧姆挡是_________。 改变挡位调整倍率后，要 特别注意重新
关于欧姆表的几个问题
关于欧姆表的几个问题论文导读：欧姆表的构造及其使用方法是高中物理教学的重要知识点。
欧姆表，关于欧姆表的几个问题。
关键词：欧姆表作为测量电阻的常用仪表，欧姆表的构造及其使用方法是高中物理教学的重要知识点，但在教学过程发现，有时学生提出的问题却不大好解释。
论文大全，欧姆表。
抱着追根求源的想法，我仔细研究了多用电表的内部电路，总算有了一些头绪，写下来与大家分享。
一、为什么每次实验前要进行机械调零？首先是机械调零调什么？图1为磁电式电表的表头结构图。
从图中可以看出，指针与线圈、铁芯同轴转动并与一根游丝相连，游丝的另一端连接着调零杠杆，拨动调零杠杆，游丝被张紧或放松，从而带动指针偏转。
在进行任何一次测量前，电表指针指示的状态应为零电流（电阻无穷大）。
但是由于各种原因，电表的指针有时并没有指在零电流刻度上，这就需要进行机械调零。
用螺丝刀转动机械调零螺丝，带动调零杠杆，使指针恢复到零位。
这一步骤不是在测量电阻时才有的，用多用电表测量任何物理量时都要进行这一步骤。
但是每次测量只需在开始时进行，实验过程中改换换挡位时不需要再进行机械调零。
论文大全，欧姆表。
二、测量电阻时指针为什么要指在刻度盘的中央附近？我们知道，为了能尽可能地减小相对误差，在测量电流和电压时，希望指针要有较大的偏转，但在测量电阻时，却要求指在刻度盘中央附近，这是为什么呢？由于电阻的任一档位的测量范围都是从零欧姆到无穷大，因此选用任一档位都能测出电阻值。
图2为一电表的表盘，假设我们测量的电阻阻值约为150，如果选择“×1”档，指针在刻度盘上的位置靠左边，在那个区域，如果读出150，其中数字“1”是准确的，数字“5”是估计的；如果选择“×10”档，指针在刻度盘上的中央位置，在那个区域，如果读出150，其中数字“1”和“5”是准确的，数字“0”是估计的；如果选择“×100”档，指针在刻度盘上的位置靠右边，在那个区域，读出的电阻值为 1.5×100，其中数字“1”是准确的，数字“5”是估计的。
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析
高考物理闭合电路的欧姆定律常见题型及答题技巧及练习题(含答案)含解析一、高考物理精讲专题闭合电路的欧姆定律1．如图所示电路，A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源，三个电阻的阻值均为4Ω，电容器的电容为20μF ，电流表内阻不计，求： (1)闭合开关S 后，电容器所带电荷量； (2)断开开关S 后，通过R 2的电荷量。
【答案】(1)6.4×10-5C ；(2)53.210C -⨯ 【解析】 【分析】 【详解】(1)当电键S 闭合时，电阻1R 、2R 被短路，据欧姆定律得电流表的读数为34A 0.8A 14E I r R ===++ 电容器所带电荷量653320100.84C 6.410C Q CU CIR --=⨯⨯⨯=⨯==(2)断开电键后，电容器相当于电源，外电路1R 、2R 并联后与3R 串联，由于各个电阻相等，则通过2R 的电荷量为513.210C 2Q Q -==⨯'2．如图所示，电解槽A 和电炉B 并联后接到电源上，电源内阻r ＝1Ω，电炉电阻R ＝19Ω，电解槽电阻r ′＝0.5Ω.当S 1闭合、S 2断开时，电炉消耗功率为684W ；S 1、S 2都闭合时，电炉消耗功率为475W(电炉电阻可看作不变)．试求：（1）电源的电动势；（2）S 1、S 2闭合时，流过电解槽的电流大小；（3）S 1、S 2闭合时，电解槽中电能转化成化学能的功率． 【答案】（1）120V （2）20A （3）1700W【解析】（1）S 1闭合，S 2断开时电炉中电流106P I A R== 电源电动势0()120E I R r V =+=； （2）S 1、S 2都闭合时电炉中电流为25B P I A R== 电源路端电压为95R U I R V == 流过电源的电流为25E UI A r-== 流过电槽的电流为20A B I I I A =-=； （3）电解槽消耗的电功率1900A A P I U W ==电解槽内热损耗功率2'200A P I r W ==热电解槽转化成化学能的功率为1700A P P P W 化热=-=．点睛：电解槽电路在正常工作时是非纯电阻电路，不能用欧姆定律求解其电流，只能根据电路中电流关系求电流．3．如图所示电路中，19ΩR =，230ΩR =，开关S 闭合时电压表示数为11.4V ，电流表示数为0.2A ，开关S 断开时电流表示数为0.3A ，求： (1)电阻3R 的值． (2)电源电动势和内电阻．【答案】（1）15Ω （2）12V 1Ω 【解析】 【详解】(1)由图可知，当开关S 闭合时，两电阻并联，根据欧姆定律则有：21123()IR U I R IR R =++ 解得：315ΩR =(2) 由图可知，当开关S 闭合时，两电阻并联，根据闭合电路的欧姆定律则有：213()11.40.6IR E U I r r R =++=+ S 断开时，根据闭合电路的欧姆定律则有：212()0.3(39)E I R R r r =++=⨯+联立解得：12V E =1Ωr =4．爱护环境，人人有责；改善环境，从我做起；文明乘车，低碳出行。
欧姆表的使用注意事项
例与练 • 84、用多用表的欧姆挡检测一个二极管，将多用 表的红表笔与二极管的a端相连，黑表笔与二极 管的b端相连，测得二极管的电阻是5Ω；将多用 表的红表笔与二极管的b端相连，黑表笔与二极 管的a端相连，测得二极管的电阻是2KΩ，该实 验说明二极管具有 单向导电性 的特性，该 二极管的正极是 b 。
E1
E2
2 1
3
4
S
5 6
A
B
说一说
下面是一个多量 程多用电表的电路示 意图，电流、电压、 电阻各有两个量程。 请谈一谈：开关S 调 到哪两个位置上多用 电表测量的是电流？ 调到哪两个位置上测 量的是电压？调到哪 两位置上测量的是电 阻？两个位置中哪个 位置测量的量程大？ G
E1
E2
2 1
3
4
S
5 6
欧姆表 使用 注意 事项
欧姆表的特点：
1、欧姆表左侧表示无穷大，右侧表示零（与 电流表、电压表刻度相反） 2、欧姆表刻度不均匀，阻值越大处（越靠 近左侧）刻度越密集
3、用欧姆表测量电阻阻值时使用的是自身 内部的电源
使用前：
1、选择合适的档位：尽可能让指针位于中值电阻附近
如果偏角偏小，应该换大一点的档位
2、调零：
每次使用前
每更换一次档位必须要重新调零
使用中：
1、必须把待测电阻与电路的其他部分特别是 电源断开
原因：防止外电源、电阻的影响
2、不要用手触及表笔的金属部分
原因：此时所测电阻为人与Rx并联时的电阻，
人体的电阻较大（100kΩ~300kΩ）测量小电阻时 影响较小，测量大电阻时影响较大
使用后：
1、2电流表
A B
5、6电压表
1、用多用电表测量小灯泡电压 注意：红表笔接触点的电势应比黑表笔高
欧姆表使用过程中最易滑过的几个问题_周孝明
Vol． 32
No． 07
中学物理
·实验研究·
欧姆表使用过程中最易滑过的几个问题
周孝明
（ 江苏省怀仁中学
多用电表的使用是学生必做实验之一 ， 同时也是最常用的 ． 电学仪器 笔者在指导学生进行试验时发现很多学生对于多用 这些疑惑也是很多教师 电表中欧姆表的使用提出了很多疑惑 ， 在教学过程中容易忽视或教师本人也是不怎么清楚的 ． 笔者将 主要有如 学生在实验过程中反映出来的疑惑进行了整理汇总 ， 下几点： 1 ． 用欧姆表测电阻为什么指针在中间附近时测量的阻值 才较准确？ 2 ． 多电源是如何实现欧姆表多倍率的 ？ 3 ． 单电源是如何实现欧姆表多倍率的 ？ 4 ． 用欧姆表测电阻为什么换挡后要重新进行欧姆调零 ？ 5 ． 欧姆表为什么无法进行欧姆调零 ？ 6 ． 用欧姆表测完电阻后为什么要将选择开关旋至 “off”档 或交流电压的最高档？ 以上学生的疑问并不会作为考试单独的问题出现 ， 但确是 4、 6， 使用欧姆表必须要严格遵守的 ， 例如疑惑 1 、 同时也是学生 对知识的渴求． 教师对于学生提出这种类型的疑惑常常简单甚 “这个问题你不要知道为什么 ， 至有点粗暴的回答， 如 照着做就 ” ， “不要想些无关紧要的东西 ， 行了 记住重要的知识 ”等等． 这 与我们教学 样的回答往往挫伤了学生学习科学知识的积极性 ， 的本质是背道而驰的． 为了进一步激发学生探究的积极性和加深对欧姆表原理 的理解， 笔者就将以上 6 个学生的疑惑作为当天的作业 ， 要求 ， ． 学生选择其中几个问题来加以研究 可以查阅相关资料 随后 学生上交的作业出乎意料 ， 学生对于问题研究的热情和结果远 远出乎预期． 笔者利用了一节课的时间让学生自主来解决学生 的疑惑， 通过学生与学生的对话 、 教师适当的指导， 很好的解决 了以上学生的疑惑， 总结归纳如下． 问题 1 为什么指针在中间附近时测量的阻值较准确 ？ 当指针在左边时， 由于刻度线太密， 数值跳跃很大， 无法准 确读出电阻的大小； 当指针在右边时， 尽管在表盘上读数较准 确， 但乘上倍率后， 误差就被放大了； 而中间部分的刻度盘相对 ， 均匀一些 估读相对准确， 偶然误差明显减小， 因此读数也较为 准确． 这种解释从表盘刻度的特点出发 ， 形象而且简单． 虽然缺 但是对于高二的学生来说可以接 少相对误差的科学理论分析 ， 受和理解， 毕竟相对误差对于高中学生来说难度偏大 ． 对于学 有余力的学生推荐了相关误差分析的文章进行自主学习 ． 为了进一步证明这种做法的确可以减小偶然误差 ， 笔者设 计了这样一个实验： 将一个阻值为 118 kΩ 的碳膜电阻交由三 × 10 、 × 100 三个档位进行比较 分别选用 × 1 、 组学生进行测量， 测量， 最后的结果是 × 10 档的一组读数相对于另外两组要准确 许多， 比较接近真实值， 而此时指针恰好指在中间附近 ， 其他两 组的指针不是偏右就是偏左 ． 通过实验使学生确信用欧姆表测 电阻时指针在中间附近时测量的阻值较准确 ． 问题 2 多电源是如何实现欧姆表的多倍率 ？
