欧姆表的原理及使用
欧姆表的原理及使用嘿，同学们！今天咱们来好好聊聊欧姆表这个有趣的家伙。
还记得我之前去参加一个电子设备维修的活动，遇到了一个特别棘手的问题。
一台旧收音机出了故障，声音时有时无。
我打开一看，发现可能是电阻出了问题。
这时候，欧姆表就派上大用场啦！先来说说欧姆表的原理。
简单来讲，欧姆表就是测量电阻的工具。
它是基于闭合电路的欧姆定律工作的。
你看，电池、表头、调零电阻、测量电阻等等这些元件组合在一起，就构成了欧姆表的核心部分。
当我们测量电阻时，电流会在电路中流动。
如果电阻大，电流就小；电阻小，电流就大。
表头根据电流的大小来显示电阻的数值。
那欧姆表怎么使用呢？第一步，机械调零不能忘。
就像咱们出门前要整理好衣服一样，把指针调到零刻度的位置。
然后选择合适的量程。
这可有点讲究，要是量程选得太大，测量就不精确；选得太小，可能会爆表哦！比如说，我们要测量一个大概几百欧姆的电阻，要是一开始选了个最大量程是几千欧姆的，那指针可能只偏一点点，读数误差就大啦。
所以要先大概估计一下电阻的大小，选个合适的量程。
测量的时候，要把电阻从电路中取下来，单独测量。
两只表笔紧紧地接触电阻的两端，眼睛盯着表头，读取数值。
再跟你们说个有趣的事儿。
有一次我在家里修台灯，怀疑是灯泡旁边的一个小电阻坏了。
我拿出欧姆表，小心翼翼地测量，心里还挺紧张，生怕修不好。
结果一测，还真发现电阻的值不对，换了个新的，台灯立马就亮啦！还有哦，使用完欧姆表，一定要把量程开关拨到交流电压的最大量程位置，不然下次用的时候可能就出错啦。
总之，欧姆表虽然看起来有点复杂，但只要咱们掌握了原理和使用方法，它就能成为我们解决电路问题的好帮手。
就像我那次修好收音机和台灯一样，那种成就感，简直太棒啦！希望同学们也能熟练运用欧姆表，去探索更多电学的奥秘！。
欧姆表调零原理
欧姆表调零原理一、什么是欧姆表欧姆表（Ohmmeter）是一种用来测量电阻的仪器。
它通过测量电阻中通过的电流和施加的电压之间的关系来计算电阻值。
二、欧姆表调零原理欧姆表的精确度要求高，因此在使用前需要进行调零。
调零是指将欧姆表的指示值调整为零时的状态。
下面将详细介绍欧姆表调零的原理。
2.1 内部电路欧姆表的内部电路由电源、表头和测量电路组成。
其中，测量电路包括待测电阻和与之并联的标准电阻，通过对比两者之间的电压差来计算待测电阻的值。
2.2 基本原理在理想情况下，调零是将欧姆表的指示值调整为零，即当没有电阻接入时，欧姆表的指针应该指向零刻度。
然而，由于欧姆表本身存在一定的误差，指针在没有电阻接入时可能不会完全指向零刻度。
2.3 调零的方法为了保证欧姆表的准确度，需要进行调零。
一般有以下两种方法：2.3.1 零校准法首先，断开欧姆表与电源的连接。
然后，将表头两个测量接点连接，等待指针稳定，并记录此时指针所指的位置。
最后，通过调整零点校准电阻，使得指针指向零刻度。
2.3.2 常值校准法首先，断开欧姆表与电源的连接。
然后，将表头两个测量接点连接到常值校准电阻上，等待指针稳定，并记录此时指针所指的位置。
最后，通过调整校准电阻的阻值，使得指针指向零刻度。
三、欧姆表调零的注意事项欧姆表调零过程中需要注意以下几点：3.1 环境因素调零过程中，应避免外界电磁场的干扰，以免影响欧姆表的准确度。
可以选择在无电磁场干扰的环境中进行调零，如远离电源、信号干扰源等。
3.2 时间和稳定性在欧姆表指针稳定之前，应等待一段时间再进行调零。
此外，应确保指针在调零过程中保持稳定不动，以免误判调零位置。
3.3 定期校验欧姆表的调零不是一次性的操作，应定期进行校验，以确保仪器的准确度。
可以选择使用已知值的标准电阻进行校验，通过比对测量值和标准值的差异，来判断欧姆表的准确度是否有变化。
四、调零后的欧姆表使用经过调零后，欧姆表就可以用于测量待测电阻的电阻值了。
关于欧姆表的几个问题
关于欧姆表的几个问题
欧姆表是一种测量电阻的仪器，是电子仪器中使用率较高的仪器之一。
以下是关于欧姆表的几个问题。
一、什么是欧姆表？
欧姆表，也叫电阻计，是一种用来测量电阻的仪器。
它是利用欧姆定律来测量电阻的，即电阻大小与通过其的电流成正比，与电阻的电压成反比。
通常欧姆表有两种类型：模拟欧姆表和数字欧姆表。
二、欧姆表的工作原理是什么？
欧姆表的工作原理是基于欧姆定律的，根据电阻与电流、电压之间的关系，通过在回路中放置欧姆表来测量电阻。
当欧姆表与电路串接时，有电流通过欧姆表。
通过测量电阻与电流的比例和电压和电阻的比例，欧姆表就可以测量出电阻的大小。
三、欧姆表的测量范围是多少？
欧姆表的测量范围通常是从几欧姆到几兆欧姆不等，不同型号的欧姆表测量范围也不同。
四、如何使用欧姆表？
使用欧姆表需要注意以下几点：
1.选择合适的量程。
2.保持欧姆表的保护覆盖关闭。
3.将欧姆表的探测针接到电路中。
4.打开电路电源，调整欧姆表的调零调节器使指针归零。
5.将拨轮拨到合适的测量范围，记录读数。
五、欧姆表的优点是什么？
欧姆表的优点主要包括：
1.快速测量电阻，方便易用。
2.使用范围广，可在实验室或工业现场使用。
3.性价比高，价格相对便宜。
4.可靠性高，具有较高的耐用性，使用寿命较长。
欧姆表是一种常用的测量电阻的仪器，具有快速测量、使用广泛、性价比高、可靠性高等优点。
在使用时需要注意选择适当的量程，并保持欧姆表的保护覆盖关闭，以确保使用安全。

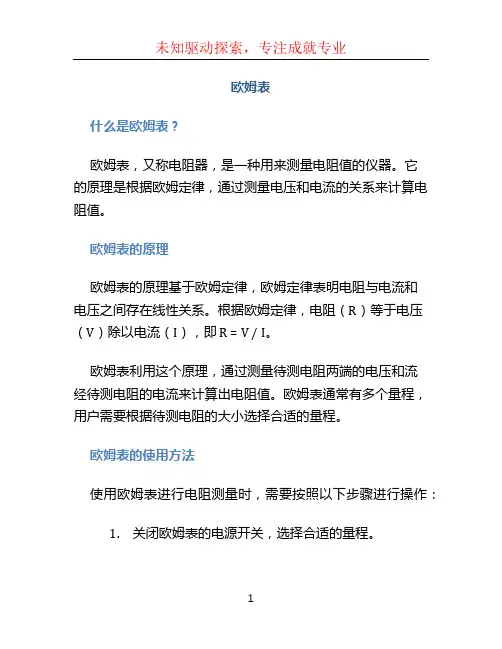

欧姆表文档
欧姆表什么是欧姆表？欧姆表，又称电阻器，是一种用来测量电阻值的仪器。
它的原理是根据欧姆定律，通过测量电压和电流的关系来计算电阻值。
欧姆表的原理欧姆表的原理基于欧姆定律，欧姆定律表明电阻与电流和电压之间存在线性关系。
根据欧姆定律，电阻（R）等于电压（V）除以电流（I），即 R = V / I。
欧姆表利用这个原理，通过测量待测电阻两端的电压和流经待测电阻的电流来计算出电阻值。
欧姆表通常有多个量程，用户需要根据待测电阻的大小选择合适的量程。
欧姆表的使用方法使用欧姆表进行电阻测量时，需要按照以下步骤进行操作：1.关闭欧姆表的电源开关，选择合适的量程。
2.将欧姆表的红色电缆插入“正”（+)插孔，黑色电缆插入“负”（-）插孔。
3.将红色探针连接到待测电阻的一端，黑色探针连接到待测电阻的另一端。
4.打开电源开关，读取欧姆表上显示的数值，即为待测电阻的电阻值。
欧姆表的注意事项在使用欧姆表时，需要注意以下事项：•在选择量程时，要选择一个比待测电阻稍大一些的量程，以保证测量的准确性。
•测量电阻时，待测电路必须处于断电状态，避免对电路造成损坏或对测量结果产生干扰。
•在测量过程中，要确保探针与待测电阻的接触良好，避免接触不良导致测量误差。
•在使用欧姆表前，要检查其电池电量是否充足，以确保测量的准确性。
•使用完毕后，及时关闭电源开关，以节省电池能量和延长欧姆表的使用寿命。
欧姆表的应用领域欧姆表在电子电路实验、维修和调试中起着重要的作用。
它常被用于测量电阻器的阻值、电路中各个元件的电阻以及电路的连通性等。
此外，欧姆表也可用于检测电池的电量、测量导线的电阻、测试电路板上的焊点连接情况等。
总结欧姆表是一种测量电阻值的重要工具。
它基于欧姆定律的原理，通过测量电压和电流的关系来计算电阻值。
使用欧姆表需要注意选择合适的量程、良好的接触、断电测量等事项。
欧姆表在电子电路实验、维修和调试中有广泛的应用，对于电子技术爱好者和工程师来说，掌握欧姆表的使用方法是非常重要的。

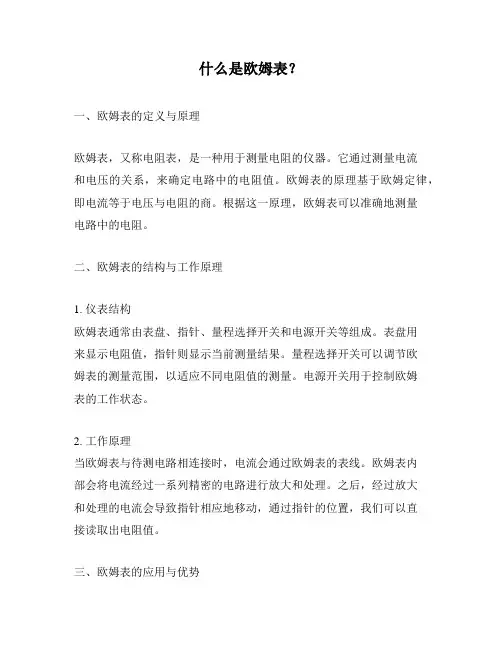

什么是欧姆表？
什么是欧姆表？一、欧姆表的定义与原理欧姆表，又称电阻表，是一种用于测量电阻的仪器。
它通过测量电流和电压的关系，来确定电路中的电阻值。
欧姆表的原理基于欧姆定律，即电流等于电压与电阻的商。
根据这一原理，欧姆表可以准确地测量电路中的电阻。
二、欧姆表的结构与工作原理1. 仪表结构欧姆表通常由表盘、指针、量程选择开关和电源开关等组成。
表盘用来显示电阻值，指针则显示当前测量结果。
量程选择开关可以调节欧姆表的测量范围，以适应不同电阻值的测量。
电源开关用于控制欧姆表的工作状态。
2. 工作原理当欧姆表与待测电路相连接时，电流会通过欧姆表的表线。
欧姆表内部会将电流经过一系列精密的电路进行放大和处理。
之后，经过放大和处理的电流会导致指针相应地移动，通过指针的位置，我们可以直接读取出电阻值。
三、欧姆表的应用与优势1. 应用领域欧姆表在电子、电力、通信等领域得到广泛应用。
在实验室和工程中，欧姆表用于电路故障排除和电阻值测量。
在电力系统中，欧姆表被用于判断电线的连接质量和电器设备的工作状态。
在通信领域，欧姆表可以用于测量线路上的信号强度和电阻。
2. 优势欧姆表具有测量范围广、精度高、易于操作等优势。
它可以直接读取电阻值，无需进行复杂的计算，操作简单方便。
另外，欧姆表的测量结果也相对稳定，准确度较高，可以满足各种实际应用需求。
四、使用欧姆表的注意事项1. 正确接线在使用欧姆表进行测量时，需要注意正确接线。
电路中的电流应通过欧姆表的表线，以确保准确的测量结果。
2. 选择合适的量程在测量电阻时，需要选择合适的量程。
如果电阻值超出了欧姆表的量程范围，将会导致测量结果不准确。
3. 防止过载在测量大电阻时，需要注意防止过载。
过高的电阻值会造成电流过小，无法使指针偏转，从而无法得出准确的测量结果。
通过以上介绍，我们对欧姆表的定义、原理、结构与工作原理、应用与优势以及使用注意事项等方面有了初步的了解。
欧姆表作为一种常用的电阻测量仪器，在各个领域中发挥着重要的作用。
欧姆表法测电阻
处，试验完毕．
这个学生在测量时已注意到：待测电阻与其他元件和电源 断开，不用手碰表笔旳金属杆．
这个答学：生换在试用验欧中姆违档反旳了哪量一程或时哪，些主要要重旳新使调用整规则调？零旋 扭．多用表使用后不能把选择开关置于欧姆档． 返回
多用表测电阻
+—
G
E r
R0
多用表测电阻原理：
闭合电路欧姆定律
Ig
Rg
E R0
r
E R内
I E R内 RX
+—
G
E r
R0
RX
E I
R内
E I
(Rg
R0 r)
RX
Ig=
E Rg+ r +
R
RX = 0
I=0
RX = ∞
E Ix= Rg+ r + R+ Rx
RX
如图示，欧姆表刻度盘Ω，C是AB之中点，D 是AC之中点，E是AD之 中点，则C、D、E旳刻 度值应该分别为多少？
返回
87年高考试题：一学生使用多用表测电阻，他在试验中有 违反使用规则之处．他旳主要试验环节如下： 1．把选择开关扳到“×1K”旳欧姆档上． 2．把表笔插入测试管插孔中，先把两根表笔接触，旋转调
零旋扭，使指针指在电阻刻度旳零位上． 3．把两根表笔分别与某一等测电阻旳两端相接，发觉这时
指针读数较小． 4．换用“×100”旳欧姆档，发觉这时指针偏转适中．随 即
11k 500 2250
I x R中 1
Ig
Rx
R 中
n
0
3
mA
Rx
(n
物理欧姆表的读数方法
物理欧姆表的读数方法
宝子们，今天咱们来唠唠欧姆表的读数方法呀。
欧姆表的表盘呢，看起来有点复杂，但是别怕哈。
它的刻度不均匀，这是它的一个小特点。
那怎么读呢？
咱先看指针指在哪里。
如果指针正好指在刻度线上，那可太幸运啦，直接读就好啦。
比如说指针指在10这个刻度线，那读数就是10欧姆呗。
但是呢，要是指针在两个刻度线之间，这时候就需要咱们来估读一下啦。
就像你估计一个东西的重量一样，大概估摸个数值。
比如说指针在10和15之间，更靠近10一点，那咱就可以读个12欧姆左右，当然这个左右就是根据它靠近哪个刻度线更多来决定的。
还有哦，欧姆表有不同的量程呢。
如果是大量程，读数的时候要乘以相应的倍数。
比如说量程是×100的，指针指在5这个刻度，那实际的读数就是5×100 = 500欧姆啦。
就好像你在不同的尺子上量东西，大尺子量出来的数值要换算一下才是真正的长度一样的道理。
宝子们，欧姆表读数其实没那么难的，多看看表盘，多练习几次，你就会发现很容易上手啦。
每次读的时候就把它当成一个小挑战，就像玩游戏闯关一样，只要掌握了方法，就能轻松搞定欧姆表的读数啦。
再跟宝子们说一下，读数的时候眼睛要平视指针哦，不然就像你看东西斜着看会看错一样的道理。
要是读错了也别灰心，再来一次就好啦。
加油呀，相信你们都能学会欧姆表读数的。
欧姆表原理
实验二：多用表的使用
5、多用表测量电流和电压： 1使用方法：测量电流时串联在电路中；测量电压 时并联在电路两端 2读数 例题：如图,若指针指在刻度的中央,则它的读数 ______量程 选用50V；若量程 为25,则它的 读数______
实验二：多用表的使用
6、故障检测方法： 1利用多用表中电压表
与I一一对X应。 “R”
X
2中值电阻
E
R 中=
= R +r+R
Ig
g
注意：1 欧姆表的刻度与其他表刻度相反
且刻度不均匀左密右疏
2欧姆表每次测电阻 前需调零.不能带电测量.
3欧姆表中电池用久了,电动势和内阻要改变, 测出的电阻值有较大的误差.所以欧姆表常用 来粗测电阻.
３、欧姆表的使用
一般常用的欧姆表是多用电表中的其中一个 功能．欧姆表的使用要点是：
0
R +g r + R是电阻挡的内阻
断路、电流表G中无电流，表的指针不偏转，
指针位置
“∞”
接入电阻R 时，E 电流表G中的电流 X
I=
R g+ r + R
+R X
方案四：欧姆表测电阻
2、欧姆表
原理： 闭合电路欧姆定律
I g G Rg
E
R
r
E
I=
R g+ r + R
+R X
改变R ，电流I随之改变，R 表头刻度X I
1根据被测电阻的大致值,将选择开关旋转到欧姆 挡相应的倍率上． 欧姆档的倍率表示测量值跟指针指示值的 倍数关系．例如用×10档测某电阻时,指示值为 15,则表示被测电阻值是15×10＝150 ．选取档 位的根据是以测量时指针尽可能达半偏为宜．
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
挡）．为了使欧姆表各挡共用一个标尺，一般都以R×1中值电阻为标准，成10倍
扩大．例如R×1挡中值电阻R中=10Ω ，R×10挡为100Ω ，R×100Ω 挡为1000Ω
等，依次类推，扩大欧姆表的量程就是扩大欧姆表的总内阻，实际是通过欧姆表
的另一附加电路来实现。
Company Logo
Logo
误差
仪器计量校准首选CNAS机构构
心处，等等．即每个Rx决定一个I/Ig的值，而每个I/Ig决定一个表针的位置，如 果两个欧姆表有不同的（R+Rg）的值，同一个Rx就对应不同的I/Ig，即对应不 同的表针的位置．它们的刻度情况就不一样，反之；只有两个欧姆表的（R+Rg）
的值相等．它们的刻度就完全相同．（可共用一个刻度盘）、欧姆表的（R+Rg）
叫它的中值电阻，也就是中值电阻唯一决定了欧姆表的刻度盘．中值电阻一经确 定，刻度盘的刻度全盘定局．当Rx的值分别为R中的2倍、3倍、4倍……时，电 流表中的电流I分别为满度电流Ix的1/3、 1/4、 1/5……即电表指针的偏转角度 为满刻度时的1/3、1/4、1/5……当Rx的值分别为R中的1/2、1/3、1/4时，电 表指针的偏转角度分别为满偏时的2/3、3/4、4/5……所以，欧姆表的表盘的刻 度是不均匀的。
虽然任何欧姆表的测量范围都是从0→∞Ω，但越向左刻度越密．中值电阻为 100Ω的欧姆表当Rx在200Ω以上时，读数已很困难，当Rx为1000Ω 时．已无法 读数了．要想准确地测出大电阻，应换用一个中值电阻较大的欧姆表（就是换 挡）．为了使欧姆表各挡共用一个标尺，一般都以R×1中值电阻为标准，成10 倍扩大．例如R×1挡中值电阻R中=10Ω，R×10挡为100Ω ，R×100Ω挡为 1000Ω等，依次类推，扩大欧姆表的量程就是扩大欧姆表的总内阻，实际是通 过欧姆表的另一附加电路来实现。
Company LogoFra bibliotekLogo
使用
仪器计量校准首选CNAS机构构
使用欧姆表时的注意事项
（1）用欧姆表测电阻，每次换挡后和测量前都要重新 LU-DP4智能电流、电压、欧姆表 LU-DP4智能电流、电压、欧姆表 调零． （2）测电阻时待测电阻不仅要和电源断开，而且要和别的元件断开． （3）测量时注意手不要碰表笔的金属部分，否则将人体的电阻并联进去，影响测量结果． （4）合理选择量程，使指针尽可能在中间刻度附近，参考指针偏转在R中/5→5R中的范围（或电 流表指针偏转满度电流的1/3～2/3）．若指针偏角太大，应改接低挡位，反之就改换高挡位．读 数时应将指针示数乘以挡位倍数． （5）实际应用中要防止超量程，不得测额定电流极小的电器的电阻（如灵敏电流表的内阻）． （6）测量完毕后，应拔出表笔，选择开关置于 OFF挡位置，或交流电压最高挡；长期不用时，应 取出电池，以防电池漏电． （7）欧姆表功能:测量电阻、测二极管正负极。 （8）用法:最好指针打到中间将误差减小。
Company Logo
Logo
范围
仪器计量校准首选CNAS机构构
虽然任何欧姆表的测量范围都是从0→∞Ω ，但越向左刻度越密．中值电阻为 100Ω 的欧姆表当Rx在200Ω 以上时，读数已很困难，当Rx为1000Ω 时．已无法 读数了．要想准确地测出大电阻，应换用一个中值电阻较大的欧姆表（就是换
Company Logo
Logo
特征
仪器计量校准首选CNAS机构构
欧姆表的刻度特点与电流表和电压表不同，欧姆表有以下几个显著特点：
（1）电流表和电压表刻度越向右数值越大，欧姆表则相反，这是因为Rx越 小I越大造成的．当Rx=∞时（断路电路），I=0，则在最左端；当Rx=0时 （两表笔短接）I为Ig，电流表满刻度处电阻为“0”在最右端．
Logo
仪器计量校准首选CNAS机构
了解更多内容请查看
指导工程师：janny
Logo
仪器计量校准首选CNAS机构
1
2 3
简介
特征
范围
4 5
误差
使用
Company Logo
Logo
简介
仪器计量校准首选CNAS机构构
欧姆表中值电阻及刻度Rx的值对应一个I/Ig的值，这个值实际意义是唯一决定表
针欧姆表的位置．当I/Ig=1时，表针指最右端，I/Ig=1/2时，表针指刻度盘中
Company Logo
Logo
了解更多内容请查看
Click to edit company slogan .
仪器计量校准首选CNAS机构构
