汽轮机油循环全过程及规范
汽轮机润滑油系统
• 扬程—— 127m
• 出油量— 3m³/min
交流启动油泵
布置在汽机房零米层。汽机启停机过程中（主油泵未正 常工作时），向调节保安系统及润滑油系统供油。
技术规范：
• 转数——
• 电机型号：YB2-
2950rpm
250M-2
• 扬程——108m • 电机功率：55KW
表示。 • 闪点：加热到一定温度时，部分油变为气体，
这个温度就叫 闪点。
注意事项
为了防止调节系统因压力油降低而引起停机事故， 所以当主油泵出口油压降低至1.0MPa时，由压力开 关使高压交流油泵自动启动投入运行。
机组正常运行时，电动辅助油泵都应停止运行。由 主油泵向机组提供调节油、安全油、润滑油。
汽轮机润滑油系统
目录
系统概述 主要设备 系统流程 注意பைடு நூலகம்项
系统概述
汽轮发电机组是高速运转的大型机械，其 轴承和轴承座需要大量的油来润滑和冷却，因 此汽轮机必须有供油系统用于保证汽轮机组的 正常工作。
系统概述
系统组成：汽机润滑油系统由油箱、主油泵、
交流启动油泵交流润滑油泵、直流事故油泵、
• 出油量—
• 电压：AC380V
1.55m³/min
交流润滑油泵/直流事故油泵
在机组启、停时由交流润滑油泵经冷油器向润滑油系统供油，事故情况下由 直流润滑油泵经冷油器向润滑油系统提供机组顺利停机的润滑油。
技术规范：
• 转数—— 2950rpm
• 扬程——34m
• 出油量— 0.4m³/min
技术规范主：要数 进口油 出口油 出口油 安装位
据 压(Mpa)压(Mpa) 量 置
油循环
荆州市集美热电有限责任公司荆州市生活垃圾焚烧发电安装工程汽轮机油循环作业指导书编制：审核：批准：浙江省工业设备安装集团有限公司荆州市生活垃圾焚烧发电项目经理部2010年12月31日目录一. 编制依据 (3)二. 概述 (3)三. 油循环范围 (3)四. 油循环前应具备的条件 (3)五. 油循环的方法和程序 (4)六. 质量要求 (8)七. 环境、职业安全卫生、文明施工措施 (8)一、编制依据1.1 制造厂图纸及说明书1.2《电力建设施工质量验收及评价规程》（汽轮机机组篇）1.3《电力建设施工质量验收及评价规程》（管道篇）1.4《电力建设施工质量验收及评价规程》（焊接篇）1.5《电力建设安全工作规程》(火力发电厂部分)1.6《火电施工质量检验及评定标准》（汽机篇 2009年版）二.概述润滑油的清洁度很大程度上决定了润滑油系统及调节保安系统能否正常运行，油中微粒会造成滑阀卡涩，大的颗粒会造成控制油口堵塞。
油循环的目的是采用一种安全可靠的方法清除可能进入油系统的有害物质，比如各种焊渣、铁屑、铁锈、沙、泥、油漆、纤维、碎布、木块等；另一个目的是可以检验系统管路和相关设备是否安装正确。
三.冲洗范围及介质油循环的范围包括：润滑油供回油母管；各轴承箱轴承及供回油支管；主油泵出入口管；调节保安系统管路；盘车装置润滑油管以及所流经的设备、阀门等。
冲洗介质为系统工作介质汽轮机专用油。
四．油循环前应具备的条件4.1 油冲洗所需的临时材料准备完毕。
4.2 润滑油系统、调节保安系统正确安装完毕，清扫干净。
4.3 油冲洗系统热工接管全部施工完毕，除监视表外，其余表的一次门关闭，防止赃物堵塞表管路。
4.4 油系统中各设备电机空转正常，验收记录齐全。
4.5 油循环所用润滑油油质经化验符合国家标准。
4.6 事故放油坑清理干净,达到使用条件，事故放油阀门操作灵活并关严,加装好保护罩。
4.7 排烟系统验收完毕，能正常运转。
4.8 滤油系统大流量冲洗设备临时管道已连接完好。

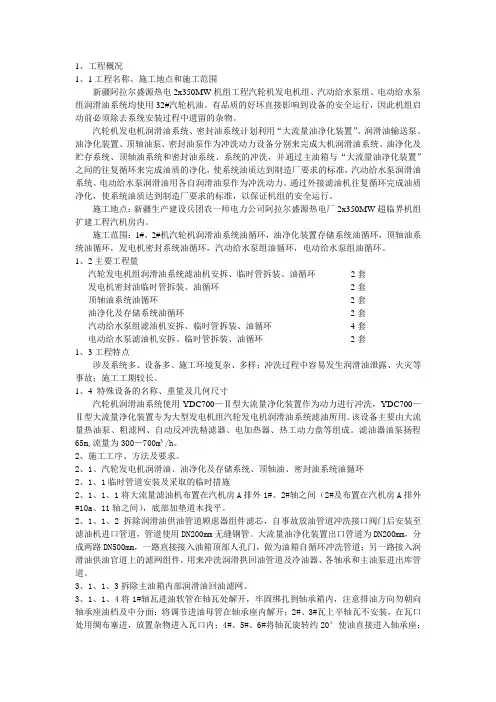

汽机专业油循环
1、工程概况1、1工程名称、施工地点和施工范围新疆阿拉尔盛源热电2x350MW机组工程汽轮机发电机组、汽动给水泵组、电动给水泵组润滑油系统均使用32#汽轮机油。
有品质的好坏直接影响到设备的安全运行，因此机组启动前必须除去系统安装过程中遗留的杂物。
汽轮机发电机润滑油系统、密封油系统计划利用“大流量油净化装置”、润滑油输送泵、油净化装置、顶轴油泵、密封油泵作为冲洗动力设备分别来完成大机润滑油系统、油净化及贮存系统、顶轴油系统和密封油系统、系统的冲洗，并通过主油箱与“大流量油净化装置”之间的往复循环来完成油质的净化，使系统油质达到制造厂要求的标准，汽动给水泵润滑油系统、电动给水泵润滑油用各自润滑油泵作为冲洗动力。
通过外接滤油机往复循环完成油质净化，使系统油质达到制造厂要求的标准，以保证机组的安全运行。
施工地点：新疆生产建设兵团农一师电力公司阿拉尔盛源热电厂2x350MW超临界机组扩建工程汽机房内。
施工范围：1#、2#机汽轮机润滑油系统油循环，油净化装置存储系统油循环，顶轴油系统油循环，发电机密封系统油循环，汽动给水泵组油循环，电动给水泵组油循环。
1、2主要工程量汽轮发电机组润滑油系统滤油机安拆、临时管拆装、油循环2套发电机密封油临时管拆装、油循环2套顶轴油系统油循环2套油净化及存储系统油循环2套汽动给水泵组滤油机安拆、临时管拆装、油循环4套电动给水泵滤油机安拆、临时管拆装、油循环2套1、3工程特点涉及系统多、设备多、施工环境复杂、多样；冲洗过程中容易发生润滑油泄露、火灾等事故；施工工期较长。
1、4 特殊设备的名称、重量及几何尺寸汽轮机润滑油系统使用YDC700—Ⅱ型大流量净化装置作为动力进行冲洗，YDC700—Ⅱ型大流量净化装置专为大型发电机组汽轮发电机润滑油系统滤油所用。
该设备主要由大流量热油泵、粗滤网、自动反冲洗精滤器、电加热器、热工动力盘等组成。
滤油器油泵扬程65m,流量为300—700m³/h。

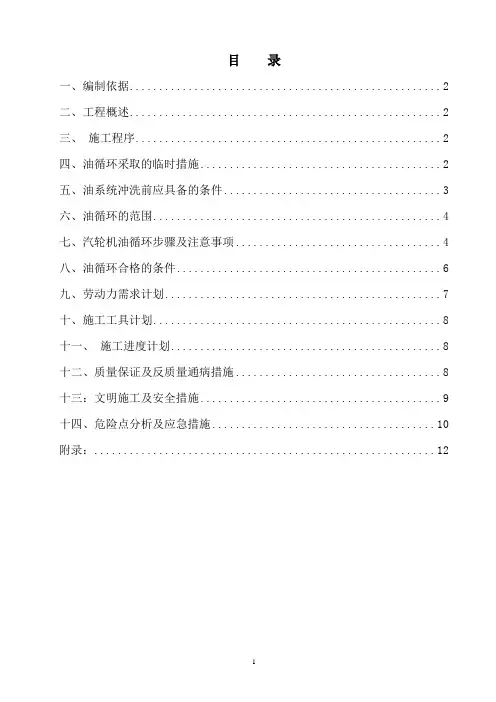

汽轮机油循环方案
目录一、编制依据 (2)二、工程概述 (2)三、施工程序 (2)四、油循环采取的临时措施 (2)五、油系统冲洗前应具备的条件 (3)六、油循环的范围 (4)七、汽轮机油循环步骤及注意事项 (4)八、油循环合格的条件 (6)九、劳动力需求计划 (7)十、施工工具计划 (8)十一、施工进度计划 (8)十二、质量保证及反质量通病措施 (8)十三：文明施工及安全措施 (9)十四、危险点分析及应急措施 (10)附录： (12)一、编制依据1.1青岛捷能汽轮机图纸及说明书1.2东华工程科技股份公司设计图纸1.3《电力建设施工及验收技术规范》（汽轮机机组篇DL 5011-92）1.4《火力发电厂焊接技术规程》（DL/T 869-2004)1.5《机械设备安装工程施工及验收通用规范》（GB50231-2009）1.6《电力建设安全健康与环境管理工作规定》二、工程概述装置N25-3。
43凝汽式汽轮机，由青岛捷能汽轮机集团股份有限公司生产，汽轮发电机组油管路为不锈钢材质，为使管道内部清洁，达到机组运行所需油清洁度，在油管路安装完应先进行管道试压，避免漏油,然后进行油系统清洗，为汽轮机试运行做好准备。
三、施工程序施工准备→施工方案编制并审核→油循环冲洗前条件确认→注油→各辅助油泵试运行→油循环冲洗程序→油质合格后恢复油系统部套→验收四、油循环采取的临时措施`4.1 润滑油、密封油油循环冲洗临时系统管道安装完善。
4.2 拆下各个轴承上瓦（翻瓦），并连接轴承座内临时管道。
4.3 将各个轴承进口滤油器中的滤芯取出，并连接各临时管道。
4.4 将密封油管路中滤油器的滤网取出，更换为临时滤网。
4.5 将油净化装置预过滤器滤芯及精、粗滤芯抽出。
4.6 加临时管路封堵不需进行油循环的设备部位。
4.7 加临时管道时，不得使用石棉垫片。
五、油系统冲洗前应具备的条件5.1、油循环冲洗方案编制并已审批。
5.2、油系统设备及管道全部装好，油循环所需临时措施完成。
汽轮机管道油循环方案
清洗机组汽轮机油系统化学清洗方法摘要：汽轮机油系统污染，不但降低机组自动化投入率，而且易造成机组运行中发生事故，采用汽轮机油系统化学清洗是解决系统中油质污染的最佳办法。
本文就汽轮机油系统化学清洗的设计方案、质量要求、清洗步骤、清洗结果及评价等进行了综述，论述了200MW机组汽轮机油系统化学清洗技术在火力发电厂的应用。
关键词：汽轮机；油系统；颗粒度；化学清洗锦州东港电力有限公司装有6台国产200MW 机组，汽轮机为哈尔滨汽轮机厂制造的一次中间再热、单轴三缸、三排汽、N200-130 / 535 / 535机组。
经过15 年的运行，汽轮机油系统的油质逐年下降，尽管历次机组大修期间都要对油系统设备主油箱、主油泵、射油器及油净化器等设备进行物理清洁，但对庞大复杂的油管路内所生成的锈蚀产物杂质、油垢却无法清除。
对机组调速系统和润滑系统的工作造成许多不利的影响，如调速系统工作失常、密封瓦磨损、推力轴承和支持轴承等故障。
为从根本上解决油系统管路杂质多而造成的油质污染问题，该公司先后对6台200 MW 机组汽轮机油系统进行化学清洗，并获得了成功。
清洗后油系统材质的腐蚀速率为0.5 ～ 2 g / m2·h，腐蚀产物和油泥污垢被全部洗掉，机组运行油质颗粒度达到美国宇航标准NAS9 级，有效地避免了油系统因杂质颗粒度超标所引起的事故发生。
1 化学清洗工艺1.1 汽轮机油系统中杂质成分分析汽轮机油系统内部清洁度不仅取决于油系统管路在基建安装时的状况，还取决于油系统在投入使用后，外部引入杂质对油质的影响。
这些杂质是溶解状态的（如润滑脂、防锈剂），乳化状态的（如水、清洗剂）和颗粒状态的（如焊渣、沙粒、金属屑），这些杂质，导致透平油油质中颗粒度（机械杂质）超标。
1.2 油系统化学清洗的范围化学清洗范围包括润滑油系统、调速油系统、密封油系统及顶轴油系统。
1.3 化学清洗系统设计要求及清洗前准备（1）参洗系统要尽量保证操作简单并最大限度减少死区。
汽机油循环方案(无图)
汽机油循环方案一、简介广安电厂二期扩建工程（2×300MW）#4机组配套的油系统有套装润滑油系统、套装顶轴油系统、油净化系统、大小机事故处理油系统、EH抗燃油及调节保安油系统。
除EH抗燃油系统外，其余各系统联系成一体，且润滑油系统采用套装式油管，回油管径较大，采用油系统自身油泵进行油循环冲洗，无法满足润滑油系统的正常冲洗。
因此，为了提高油循环质量，缩短油循环冲洗时间，决定选用高流速、大流量快速冲洗装置对油系统进行油冲洗。
二、油循环冲洗前应具备的条件2.1、各油系统安装完毕，包括取样管、放油管、排污管、检查管、热工检测管及滤油机接管；2.2、大流量冲洗装置和临时冲洗管路已安装调试完毕；2.3、主油箱、检修油箱、临时油箱、冷油器、注油器及油泵出口逆止阀检查清扫完毕；2.4、各轴承进出油管及冷油器进出油管短接；2.5、#1注油器进口加装堵板，#2注油器进出口间加装一个DN125PN1.6球阀后短接；2.6、主油箱排烟管道、液位计安装完毕，且排烟风机试转合格；2.7、压榨式滤油机进出口临时油管安装完毕；2.8、事故放油管系统形成，油净化系统接出主油箱第一个阀门前；2.9、事故放油二次门、取样门、放油门、排污门全部用铁锁锁死，所有热工管路可以装仪表的地方应装上仪表，暂时无法装上仪表的地方必须用堵头堵死；2.10、油循环临时油箱内部清扫干净；2.11、油循环区域内应备有足够数量的灭火器材；2.12、油循环区域内道路畅通，沟盖板安装结束，照明齐全，无易燃、易爆物品。
三、油循环冲洗步骤3.1、第一阶段此阶段为体外油循环，主要冲洗润滑油系统。
油循环流程系统图见附图1：3.1.1、油循环冲洗流程：主油箱大流量快速冲洗装置冷油器进口母管冷油器出口母管润滑油供油母管#1～#6轴承进油管回油母管主油箱3.1.2、具体操作步骤：3.1.2.1、短接#2～#6轴承进出口油管；3.1.2.2、取走#1～#4轴承进油管活动滤网滤芯及主油箱滤网；3.1.2.3、关闭润滑油供油母管至NO.2注油器出口球阀#19；3.1.2.4、主油箱注油至高油位，检查系统管道法兰及焊口应无漏油、渗油现象；3.1.2.5、打开#15阀门，开启大流量快速冲洗装置，缓慢打开出口碟阀。
汽轮机油系统流程
汽轮机油系统流程一、汽轮机油系统的重要性1.1 汽轮机油系统就像是汽轮机组的血液系统。
大家都知道，人要是没了血液，那可就活不成了。
同样的道理，汽轮机组要是没了油系统，那也得歇菜。
它对汽轮机的正常运行起着至关重要的作用。
1.2 油系统能够给汽轮机的各个部件提供润滑。
这就好比给机器的关节上油一样，要是关节干涩，那机器运转起来就会嘎吱嘎吱响，不顺畅。
在汽轮机里，各个部件之间的摩擦如果没有油的润滑，那磨损可就大了去了，就像“热锅上的蚂蚁”，很快就会把部件给搞坏。
二、油系统的主要流程2.1 油的储存首先得有个地方存油啊。
一般会有专门的油箱，这个油箱就像一个大仓库，把油都好好地囤在里面。
油箱的大小和容量都是经过精心设计的，要保证能满足汽轮机在一定时间内的用油需求，可不能搞成“小马拉大车”，油不够用那可不行。
2.2 油的输送有了油之后，就得把油送到需要的地方去。
这里就有油泵出马了。
油泵就像一个大力士，把油从油箱里抽出来，然后通过各种管道把油送往汽轮机的各个部件。
这油泵的力量得恰到好处，要是太弱了，油送不到位；要是太强了，可能又会把管道啥的给搞坏，那就成了“好心办坏事”。
2.3 油的过滤在油输送的过程中，可不能让脏东西跟着油一起跑。
所以就有过滤装置。
这个过滤装置就像一个严格的安检员，把油里的杂质都给筛出来。
要是没有这个过滤，那些杂质就像“害群之马”，会在汽轮机的部件里捣乱，加剧磨损，影响汽轮机的使用寿命。
三、油系统的循环与冷却3.1 循环过程油在汽轮机里可不是跑一趟就完事儿了，而是要循环起来的。
就像血液在人体里不断循环一样。
油从部件那里带走热量和杂质后，又回到油箱，经过处理后再被送出去，如此周而复始，确保汽轮机一直处于良好的运行状态。
3.2 冷却环节在循环的过程中，油会吸收很多热量，要是不把这些热量散出去，油就会变得越来越热，就像人发烧了一样，那可就麻烦了。
所以有冷却装置，这个冷却装置就像一个降温神器，把油的温度降下来，让油能继续愉快地在油系统里循环，保障汽轮机的正常运转。
汽轮机油循环方案
汽轮机润滑油、密封油系统油循环方案1.工程概况及工程量1.1.工程概况油系统是一种带有大量管道和润滑油的复杂的系统,即使是小的有害颗粒宜可能使大尺寸的轴承损坏，从而导致代价高昂的停机和检修。
油系统冲洗的主要任务是要去除可能对汽轮发电机任何有关部件发生损伤或者造成故障的任何颗粒。
油系统冲洗的任务是减少冲洗前不能用机械方法或让其自然地去除的各种污染物.汽轮机油的系统冲洗可大致分为：油净化管道冲洗及补充油系统、大机润滑油系统、密封油系统、顶轴油系统的正式管道及相应的设备冲洗。
本次冲洗经过润滑油冷油器，以便充分的利用大流量装置将冷油器死角冲洗干净。
密封油集装装置的设备和管道、信号管经过清扫和验收，不参加大流量的冲洗。
2.作业进度安排具体循环时间根据设备管道安装情况而定。
3.作业准备工作及条件3.1.作业人员配备及资格要求：3.1.1.作业人员配备方案施工人员应熟悉油系统，清楚大流量及滤油机的使用方法，了解冲洗过程，能够正确对循环中的油管道维护、敲打、升温。
具有高度的责任心。
3.2.工器具配备方案3.2.1.压力表等测量工具应经校测合格前方可使用。
3.2.2.10T桁车具备配合使用条件3.2.3.大流量设备完好并已经就位，经接线调试后具备运行条件，加热及各压力仪表装置指示正常3.2.4.所有滤网应清洁无破损。
3.3.作业技术准备3.3.1.参加油冲洗的各个系统均已按照图纸安装完毕，并经验收签证。
与大流量连接的临时管已安装完.在向油系统充油之前,应擦净和检查所有浸油的外表.查明各临时冲洗接口是否正确.3.3.2.仔细检查油箱,足量润滑油经检验合格后注入主油箱,新透平油应具有全指标化验报告。
3.3.3.压力表、温度计、油位指示器及热工仪表能投入使用所有热工测点均未呈敞口状态3.3.4.事故放油管道安装完，两门之间加装临时管，作为大流量进口接点3.3.5.将贮油箱清扫干净,倒油时用。
3.3.6.排烟风机具备运转条件3.3.7.轴承箱清扫封闭完.经质量检查合格3.3.8.去滑阀(遮断系统、保护系统)的油管解开.准备1台板式滤油机,用于主油箱自身循环及倒油用.3.3.9.准备连接滤油机的钢丝胶管3/2″约200米.100目的白钢滤网30m2.3.3.10循环区域应照明充足,通道畅通,做好防火措施.3.3.11承箱内轴承上半应拆下，1#下瓦来油口封堵。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
汽轮机油循环
1、汽轮机油系统试运和油循环工作主要包括以下内容：
⑴清理油箱，向油箱内灌油；
⑵各辅助油泵试运行；
⑶按有关规定进行油系统循环冲洗；
⑷启动调速油泵进行调速油系统冲压试验和严密性检查，并对各油系统油压
进行初步调整；
⑸配合热工、电气人员进行油系统设备连锁保护装置的实验和整定；
⑹油质合格后，恢复油系统部套重新对油系统充入合格的汽轮机油。
2、油系统试运行和油循环冲洗前应具备以下条件：
⑴油系统所有设备和管道已全部装好，清理干净并严密封闭，系统经承压检
查无渗漏；
⑵备好灌油及油循环所需临时设备，各轴承进油管应装好临时滤网（40号、
100目），装好冲洗回路，将供油系统中所有过滤器的滤芯、节流孔板等可能限制流量的装置均取出；
⑶备有足量符合制造厂要求的并经化验符合国家标准SY1201-78的汽轮机
油；
⑷各油泵的电动机和系统上的排油烟机经空载试运行，情况正常；
⑸油系统设备、油管路表面及周围环境清理干净，无易燃物，工作区域无明
火作业；
⑹备好沙箱、灭火器等消防设施；
⑺确信事故排油系统连接正常，事故放油阀关闭严密并操作灵活，事故排油
井内清理干净。
3、灌油时应保证灌油的设备清洁，并确认不会同其他油种混合。
4、灌油时应经过滤油机，特殊情况下应在油箱进口加装铜丝布或者罗娟滤网（28
号、70目）。
5、油箱灌油及油系统冲油时，应检查下列各项并符合要求：
⑴油箱和油系统设备、管道无渗现象；
⑵油位指示器活动灵活，指示值与油箱实际油位相符合；
⑶高油位和低油位信号应调整正确。
6、油循环应按下列程序进行：
⑴首先清洗主油箱、储油箱、油净化装置之间的管道至清洁；
⑵轴承进油管不进油，单独冲洗主油泵的主管路至油质清洁；
⑶在油循环时要在各轴承上加装旁路，以避免油进入轴承内部，推力瓦块也
应该取出；
⑷调节系统保安部套应不参与前期的油循环；
⑸冲洗时可将交直流油泵交替投入运行，油净化装置应在油质接近合格时投
入运行；
⑹当油质经外观检查基本无杂质时，可以讲调节系统保安部套投入运行并采
取措施不让赃物留在部套内；
⑺放掉冲洗油，清洗油箱、滤网及各轴承内部，然后灌入合格的汽轮机油；
⑻将全部油系统恢复至正常运行状态，调节保安部套也投入运行，在各轴承
进油管上加装不小于40号（100目）的临时滤网，进行油循环，冷油器
应经常切换运行，在循环过程中应定时将临时滤网拿出来清洗，以避免杂质太多滤网前后压差增大冲破滤网；
⑼有循环结束时应取下临时滤网，恢复各节流孔板。
7、油循环各阶段都应遵守下列规定：
⑴油管道上的所有仪表取样点，除留下必要的压力监测点外都应该隔断；
⑵进入油箱和油系统的循环油都应该用滤油机过滤；
⑶冲洗油温应交变运行，高温75℃，但不超过80℃，低温30℃以下，高低
温交替运行1～2h,交替变温时间1h；
⑷循环过程中油箱内滤网应定期清理，循环完毕也应该清理。
8、要提高冲洗效果还可以采取下列措施：
⑴采用加大流量冲洗；
⑵当冷油器投入运行时，可在冷油器放油口接临时管，将油放回油箱以避免
冷油器内积存赃物；
⑶向冷油器水侧连续通入干燥的压缩空气，保证气压略大于油压；
⑷分段冲洗时，可按正常流向的逆向冲洗；
⑸对外露的管路、弯头、焊缝用木锤或击振器敲击；
⑹对于冲洗死角应采取辅助冲洗措施。
9、油循环完毕油质应达到下列要求：
⑴从油箱、冷油器放油口取油化验，应达到油质透明，水分合格；
⑵采用下列任一中办法确定系统冲洗的清洁度：
A、称重检查法：在各轴承进油口加装120目滤网，然后采用全流量冲洗
油系统2h,取出滤网用洁净汽油洗净，再用150目滤网过滤清洗用的
汽油，将过滤的杂质烘干，总质量不超过0.2k/h，且无硬质颗粒，则
油系统视为清洁合格；
B、颗粒计数检测法：在任一轴承进油口加装150目的锥形滤网，用全流
量冲洗系统30分钟，取出滤网，用洁净汽油清洗，再用200目滤网过
滤清洗用汽油，收集全部杂质，然后用放大倍数不低于10倍且有刻度
的放大镜观测，对杂质进行分类计数，杂质颗粒为0.13～0.25mm不大
于5颗，大于0.25mm（大于0.25mm的纸屑、木屑、烟灰、石棉、软
质物质等能用手指捏成粉末者，不算有害物质）的杂质没有，则视为
油系统清洁合格。
10、油系统试运和油循环完毕后，应具有汽轮机油化验记录和辅助油泵试运行记录。
