电磁兼容性设计的基本方法
电磁兼容设计方案
电磁兼容设计方案1. 引言在现代电子设备的设计中，电磁兼容性（Electromagnetic Compatibility，简称EMC）是一个十分重要的考虑因素。
由于电子设备在工作时会产生电磁辐射并对周围环境中的其他设备和系统产生干扰，如果没有进行充分的电磁兼容性设计，不仅会降低设备的性能和可靠性，还可能导致其他设备或系统的故障。
因此，本文将介绍电磁兼容设计的基本原理和几种常见的设计方案。
2. 电磁兼容性的基本原理电磁兼容性是指在特定工作环境下，电子设备不会产生不受控制的电磁干扰，并且不会受到其他电子设备的干扰。
在电磁兼容性设计中，主要涉及电磁辐射和电磁感应两个方面。
电磁辐射是指电子设备在工作时会通过电磁波的形式向周围空间传播电磁能量。
为了降低电磁辐射对其他设备和系统的干扰，需要采取一定的屏蔽措施，如使用金属外壳、引入地线和屏蔽罩等。
电磁感应是指电子设备会受到周围电磁环境中其他设备和系统的电磁干扰。
为了提高设备的抗干扰能力，需要进行周围环境的电磁干扰分析，并在设计过程中采取相应的抗干扰措施，如增加滤波器、降噪电路、使用扼流圈等。
3. 电磁兼容设计方案3.1 PCB设计在PCB设计中，采取合理的布局和层叠设计可以有效降低电磁辐射和电磁感应。
以下是一些常见的 PCB 设计方案：•分析和规划信号、电源和地线的布局，尽量避免布线交叉和平行走向，减小信号的环形电流。
•使用分层布局，将功率地线和信号地线分开，并通过合理布置等长的连接来减小回路面积。
•添加地线填充，增加整体的屏蔽效果。
•选择合适的线宽和距离，减小电磁辐射的强度。
•使用电磁兼容性强的材料来制作 PCB 板，如使用低介电常数的材料来减小信号传输时的串扰。
3.2 屏蔽措施在电子设备的设计中，屏蔽是一种常见的电磁兼容性设计方案，用来抑制电磁辐射和电磁感应。
以下是一些常见的屏蔽措施：•使用金属外壳或屏蔽罩来封装电子设备，减小电磁辐射的泄漏。
•在 PCB 和连接线上添加屏蔽层或屏蔽材料，阻挡电磁波的传播。
电子电路中的电磁兼容性设计方法
电子电路中的电磁兼容性设计方法电磁兼容性（Electromagnetic Compatibility，简称EMC）是指在电子系统中，各种设备和系统之间能够以相对自由的方式进行无干扰、互不干扰的工作状态。
电子电路中的EMC设计方法对于确保电子设备的正常运行和稳定性至关重要。
本文将介绍几种常用的电磁兼容性设计方法。
一、屏蔽设计法屏蔽设计是一种常见的解决电磁干扰问题的方法。
通过在电子设备的关键部位添加屏蔽罩，可以有效地阻挡外界干扰电磁波的进入，同时防止设备自身的电磁辐射对周围环境造成影响。
屏蔽罩通常由导电材料制成，如金属板材、金属网等，具有良好的导电性和屏蔽性能。
在设计时需要考虑到屏蔽罩的结构尺寸、材料选择、接地方式等因素，以达到最佳的屏蔽效果。
二、滤波器设计法滤波器设计是另一种常见的EMC设计方法。
滤波器可以将电路中的高频噪声滤掉，从而减少电磁辐射和接收到的外界干扰。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
根据设计需求和电路特性选取合适的滤波器类型，并在电路中合理布置，可以显著提高电磁兼容性。
三、接地设计法接地设计是EMC中非常重要的一环。
良好的接地设计可以有效地消除地回路的干扰，保证设备的稳定运行。
在设计中，应根据电路的特性和工作环境选择适当的接地方式，如单点接地、分级接地等。
此外，还需要合理布置接地线路，避免接地回路过长或出现共模干扰等问题。
四、降噪设计法在电子电路设计中，降噪设计是提高EMC能力的重要手段。
通过合理布置电源线路、减小信号线的长度、增加滤波电容等方式，可以有效地降低电路中的噪声水平，提高系统的抗干扰能力，从而提高电磁兼容性。
五、辐射和传导阻抗匹配设计法辐射和传导阻抗匹配是保证信号传输正确无误的重要环节。
在电子电路设计中，应根据传输线路的特性和工作频率选择合适的传输介质和线路结构，以减小阻抗不匹配带来的辐射和传导干扰。
此外，还应合理布局电路和线路，减少电磁辐射和传导噪声。
电磁兼容设计方案
电磁兼容设计方案引言电磁兼容(EMC)是指电子设备在相互之间以及与外界电磁环境之间能够相互协调，互不干扰的能力。
在现代电子产品广泛应用的背景下，电磁兼容设计成为保障设备正常工作的重要环节。
本文将介绍电磁兼容设计的基本原理和常用的设计方案。
电磁兼容设计的原理电磁兼容设计的基本原理是通过控制电磁辐射和抗干扰能力，降低设备之间的相互干扰，保证设备正常工作。
电磁兼容设计的主要工作包括以下几个方面：电磁辐射控制电磁辐射是指电子设备在工作过程中释放的电磁波。
为了控制电磁辐射，可以采取以下措施：•优化电路布局：合理规划线路和电源的布局，减少电磁辐射。
•使用屏蔽材料：在电路板或组件周围添加屏蔽材料，以阻挡电磁波的传播。
•减少高频干扰：通过电缆、滤波器等方式减少高频干扰信号的传输。
抗干扰能力提升除了控制电磁辐射外，提升设备的抗干扰能力也是电磁兼容设计的重要内容。
以下是常用的提升抗干扰能力的措施：•优化电源设计：采用稳定的电源供电，以减少外部电源的干扰。
•使用滤波器：在输入和输出端口处加装滤波器，以抑制干扰信号。
•采用屏蔽措施：使用屏蔽线缆、屏蔽罩等措施，以减少外界干扰信号的影响。
常用的电磁兼容设计方案根据不同的应用场景和需求，可以采取不同的电磁兼容设计方案。
以下是常用的几种方案：PCB设计方案PCB设计是电磁兼容设计中的关键环节。
以下是一些常用的PCB设计方案：•地面设计：合理规划地面，减少电磁辐射。
•路径优化：通过合理规划信号线和电源线的路径，减少互相之间的干扰。
•分区设计：将不同功能的电路分区，减少相互之间的干扰。
外壳设计方案外壳设计是抑制电磁泄漏和接收外部干扰的重要手段。
以下是一些常用的外壳设计方案：•金属外壳：采用金属外壳能够有效屏蔽电磁辐射和外部干扰。
•导电涂层：在塑料外壳上添加导电涂层，提高屏蔽效果。
地线设计方案良好的地线设计能够减少电磁辐射和提升抗干扰能力。
以下是一些常用的地线设计方案：•单点接地：将所有地线连接到一个点上，减少地线之间的互相干扰。
电力电子设备电磁兼容性设计

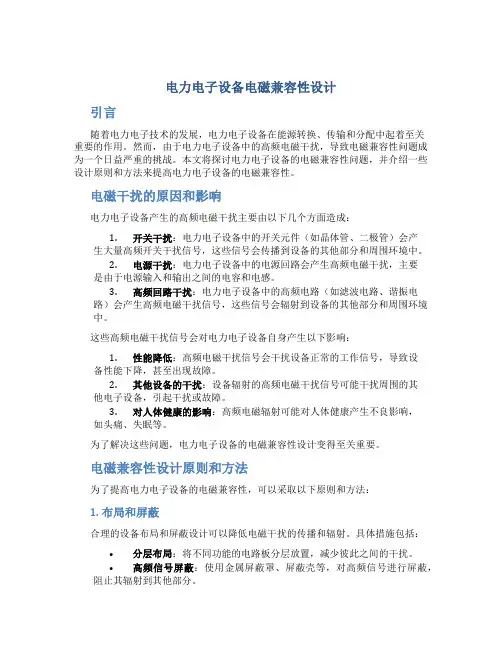

电力电子设备电磁兼容性设计引言随着电力电子技术的发展，电力电子设备在能源转换、传输和分配中起着至关重要的作用。
然而，由于电力电子设备中的高频电磁干扰，导致电磁兼容性问题成为一个日益严重的挑战。
本文将探讨电力电子设备的电磁兼容性问题，并介绍一些设计原则和方法来提高电力电子设备的电磁兼容性。
电磁干扰的原因和影响电力电子设备产生的高频电磁干扰主要由以下几个方面造成：1.开关干扰：电力电子设备中的开关元件（如晶体管、二极管）会产生大量高频开关干扰信号，这些信号会传播到设备的其他部分和周围环境中。
2.电源干扰：电力电子设备中的电源回路会产生高频电磁干扰，主要是由于电源输入和输出之间的电容和电感。
3.高频回路干扰：电力电子设备中的高频电路（如滤波电路、谐振电路）会产生高频电磁干扰信号，这些信号会辐射到设备的其他部分和周围环境中。
这些高频电磁干扰信号会对电力电子设备自身产生以下影响：1.性能降低：高频电磁干扰信号会干扰设备正常的工作信号，导致设备性能下降，甚至出现故障。
2.其他设备的干扰：设备辐射的高频电磁干扰信号可能干扰周围的其他电子设备，引起干扰或故障。
3.对人体健康的影响：高频电磁辐射可能对人体健康产生不良影响，如头痛、失眠等。
为了解决这些问题，电力电子设备的电磁兼容性设计变得至关重要。
电磁兼容性设计原则和方法为了提高电力电子设备的电磁兼容性，可以采取以下原则和方法：1. 布局和屏蔽合理的设备布局和屏蔽设计可以降低电磁干扰的传播和辐射。
具体措施包括：•分层布局：将不同功能的电路板分层放置，减少彼此之间的干扰。
•高频信号屏蔽：使用金属屏蔽罩、屏蔽壳等，对高频信号进行屏蔽，阻止其辐射到其他部分。
•地面屏蔽：加强设备的地面屏蔽，减少地面回路干扰。
2. 滤波器设计合理设计滤波器可以减少电力电子设备辐射的高频电磁干扰信号。
滤波器可以包括输入滤波器和输出滤波器。
具体措施包括：•输入滤波器：通过合理设计输入滤波器，可以降低电源干扰信号的传导。
第六章 电磁兼容性设计
设备电磁兼容设计流程
①方框1、2提供原始数据，即电磁环境电平和系统效能的定 量规定。方框5、6和10确定敏感度门限和耦合电平、预测 电磁易损性。
②方框ll确定防护要求，对于防护要求低于30dB的设备，一 般不需要附加防护措施，设计将被提交批准，如果防护要 求在30～70dB之间，则需附加防护措施，如果预测表明 将出现电磁易损性，或防护要求超过70dB，则应进行复 审或重新设计，可以要求修改对预期环境的规定，或对系 统效能重新进行说明。
6.1 电磁兼容性设计的一般概念
6.1.2 电磁兼容性设计方法 费效比 措施 结构 屏蔽 滤波
开发进程
概念 设计 产品 市场
电磁兼容设计基本方法是指标分配和 功能分块设计, 首先根据标准把整 体电磁兼容指标逐级分配到各功能 块上，细化成系统级、设备级、电 路级和元件级的指标。然后，按照 要实现的功能和电磁兼容指标进行 电磁兼容设计，如按要实现的功能， 按骚扰源类型，按骚扰传播的渠道 以及按敏感设备的特性等
(2)电磁兼容设计的主要参数
①敏感度门限和干扰允许值
敏感度门限指敏感设备对干扰所呈现最小的 不希望有的响应电平。是确定干扰允许值 的基本出发点。干扰允许值必须小于能在 敏感设备中引起错误响应的电平值，应考 虑设备或系统工作受干扰时，在最敏感的 频率和最危险的状态下所允许的干扰电平， 在统计性设计时，应考虑设备或系统干扰 电平的概率。
(1)电磁兼容设计的具体内容
④设备及电路的电磁兼容设计
是系统电磁兼容设计的基础，是最基本的电 磁兼容性设计，其内容包括控制发射、控 制灵敏度、控制耦合以及接线、布线与电 缆网的设计、滤波、屏蔽、接地与搭接的 设计等。在设计中，可针对设备、分系统 及系统中可能会出现的电磁兼容问题，灵 活地运用这些技术，并要同时采取多种技 术措施
电机电磁兼容性设计原理
电机电磁兼容性设计原理电机电磁兼容性（EMC）设计是一种确保电机正确运行并避免对周围电子设备造成干扰的重要原理。
在设计电机系统时，我们需要考虑各种因素，以确保整个系统在电磁环境中的稳定工作。
本文将介绍电机电磁兼容性设计的原理以及一些常用的方法。
一、电机电磁干扰源分析在进行电机电磁兼容性设计之前，首先需要对电机系统的电磁干扰源进行分析。
电机系统中可能存在着各种电磁干扰源，比如电机本身的辐射、电磁波等。
通过对这些干扰源的分析，我们可以有针对性地采取措施来减少电磁干扰。
二、设计电机系统的地线地线是电机系统中非常重要的一个组成部分，它可以有效地减少电磁干扰。
在设计电机系统时，应当合理规划地线的布局，确保每个部分都有良好的接地。
同时，地线的长度也要控制在合适的范围内，以减小电磁回路的面积。
三、滤波器的应用滤波器是电机系统中常用的一种降噪装置，能够滤除电磁波等干扰信号，提高系统的稳定性。
在设计电机系统时，应当考虑在适当的位置设置滤波器，以减少电磁干扰的影响。
四、合理设计电机系统的线路线路的设计直接影响着电机系统的电磁兼容性。
在设计电机系统的线路时，应当尽量减少回路的面积，避免形成大面积的回路，从而减小电磁干扰的可能性。
同时，线路的设计也应当合理布局，避免出现干扰信号的交叉。
五、屏蔽的使用在一些特殊情况下，可以考虑使用屏蔽来减少电磁干扰。
屏蔽可以有效地隔绝电磁波等干扰信号，提高系统的电磁兼容性。
在设计电机系统时，可以考虑在敏感部位设置屏蔽，减少干扰信号的影响。
六、定期测试和检查为了确保电机系统的电磁兼容性设计符合要求，应当定期进行测试和检查。
通过测试可以检测系统中存在的电磁干扰，并及时采取相应的措施。
定期检查也可以确保系统的稳定性和可靠性。
综上所述，电机电磁兼容性设计是电机系统设计中非常重要的一个环节。
通过合理设计电机系统的地线、使用滤波器、合理设计线路等方法，可以有效地提高系统的电磁兼容性，确保系统在电磁环境中正确运行。
如何进行电磁兼容性测试和设计
如何进行电磁兼容性测试和设计电磁兼容性（Electromagnetic Compatibility，EMC）是指电子设备在电磁环境中能够以高可靠性的方式正常工作，同时不会对周围的设备和系统产生干扰。
为了确保电子设备的正常运行并减少电磁干扰，进行电磁兼容性测试和设计是必要的。
下面将详细介绍电磁兼容性测试和设计的步骤。
一、测试步骤：1. 确定测试的标准：首先，需要明确要测试的产品适用于哪些电磁兼容性测试标准。
常用的国际标准有CISPR、IEC、EN等，国内标准有GB、GJB等。
2. 确定测试的频率范围：根据产品的使用环境和频率范围，确定需要进行测试的频率范围。
常见的频率范围有15kHz-1GHz和30MHz-40GHz等。
3. 进行辐射测量：辐射测量主要有射频辐射测量和电磁场强度测量两种方法。
射频辐射测量可以通过天线、探测器和频谱分析仪等进行，而电磁场强度测量常使用磁场探测器。
4. 进行传导测量：传导测量主要是对产品进行电缆辐射、电源线辐射和接地线辐射等测试。
可以使用无差别耦合器（CDN）和人体模拟器（HBM）等设备进行测量。
5. 进行敏感性测试：敏感性测试是为了检测产品是否对外界电磁场干扰过于敏感。
可以通过产生各种不同频率和强度的电磁场进行测试。
6. 进行抗干扰性测试：抗干扰性测试是为了确定产品在遇到各种干扰源时的工作可靠性。
可以通过模拟不同干扰情况进行测试。
7. 分析测试结果：测试完成后，需要对测试数据进行分析。
对于不合格的测试结果，需要找出问题原因，并进行相应的改进措施。
二、设计步骤：1. 确定设计要求：在进行电磁兼容性设计之前，需要明确产品的工作环境和要求，包括电磁辐射和敏感性要求等。
2. 进行电磁兼容性设计：根据设计要求，进行电磁兼容性设计。
设计过程中需要考虑到电源线滤波、地线设计、屏蔽设计、布线设计等因素。
3. 进行电磁辐射测试：设计完成后，需要对产品进行电磁辐射测试，验证设计的有效性。
电磁兼容的技巧和方法
电磁兼容的技巧和方法电磁兼容（Electromagnetic Compatibility，简称EMC）是指不同电子设备之间或者同一电子设备中各个电磁部件之间互不干扰的能力。
在今天的电子设备密集且高度互联的环境中，电磁兼容的重要性愈发凸显。
为了确保各种设备能够良好地工作并相互配合，人们需要采取一些技巧和方法来提高电磁兼容性。
以下是一些常见的电磁兼容的技巧和方法：1. 设备设计方面- 合理的电磁屏蔽设计：在电子设备设计过程中，应考虑采取合理的电磁屏蔽措施，如金属外壳、屏蔽罩等，以降低电磁辐射和抗电磁干扰的能力。
- 可控的接地设计：合理的接地设计可以提高电磁兼容性。
例如，应将设备的数字地、模拟地和功率地分离，减少接地回路的磁耦合。
- 合理的布线设计：电子设备内部的布线应考虑电磁兼容性，减少传导和辐射干扰。
例如，尽量减少回路的交叉和环结构，降低电磁辐射。
- 合适的滤波器：适当使用滤波器可以降低电源线和信号线上的噪声。
如电源线上的电磁滤波器和信号线上的滤波电容等。
2. 电磁测试方面- 辐射测试：辐射测试可以通过测量设备发出的电磁辐射强度来评估电磁兼容性。
常见的测试方法包括室内测量、室外测量、半吋/全吋天线测量等。
- 传导测试：传导测试可以通过测量设备对外界电磁干扰的抵抗能力来评估电磁兼容性。
常见的测试方法包括辐射干扰电压测试、电源线耦合测试、传导耦合测试等。
3. 电磁兼容性解决方案- 使用屏蔽材料：在电子设备设计中采用屏蔽罩、金属箱体等屏蔽材料可以有效阻隔电磁辐射和抗电磁干扰。
- 使用滤波器：合适地使用电源滤波器可以降低电源线上的噪声，提高设备的电磁兼容性。
- 合适的接地：合理的接地可以减少接地回路的耦合，降低电磁干扰的影响。
- 电磁兼容性测试：定期进行电磁兼容性测试可以及时发现问题并采取相应措施，确保设备的良好工作。
4. 法规标准方面- 合规标准遵循：电子设备的设计和生产应符合国家和地区的相关法规标准，并通过相应的合规测试来证明设备的电磁兼容性。
